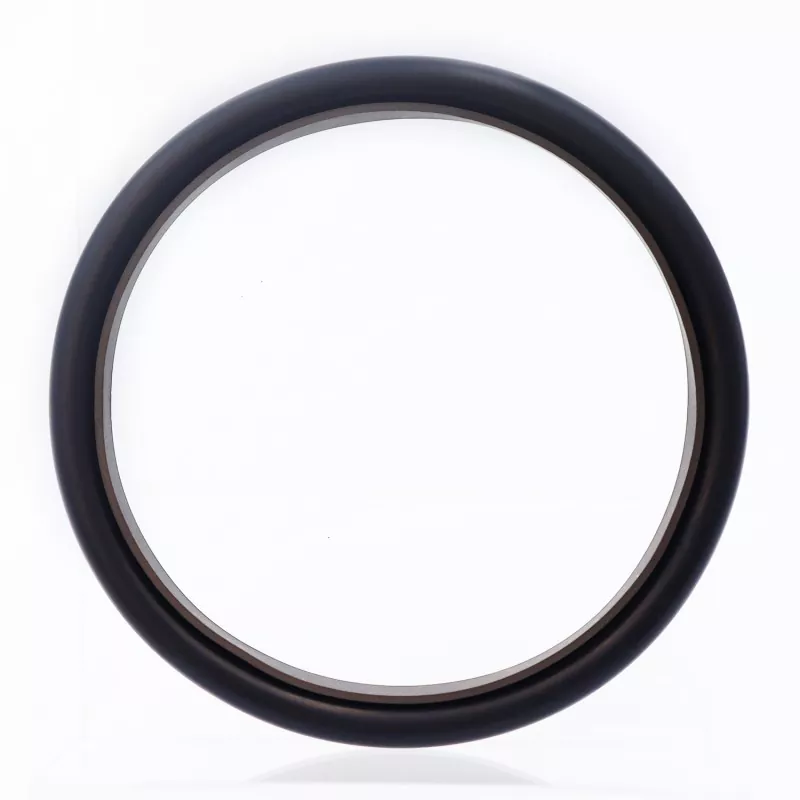

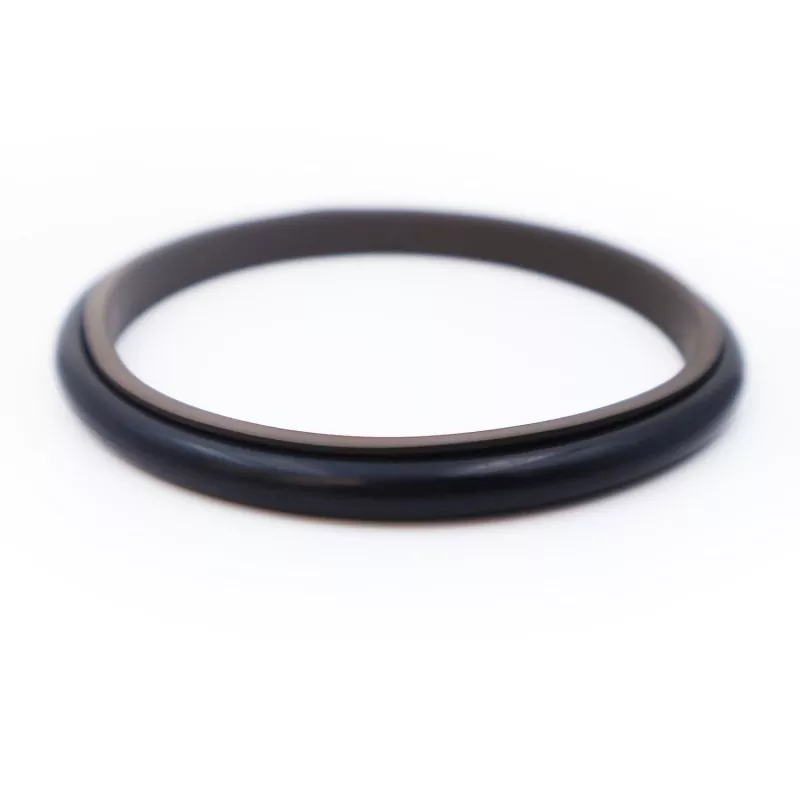

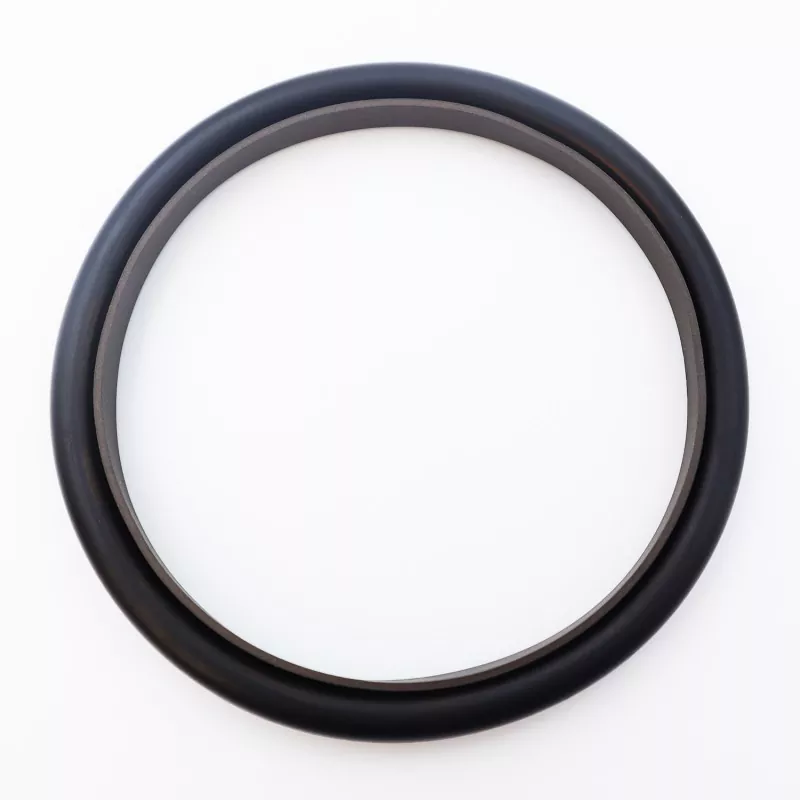

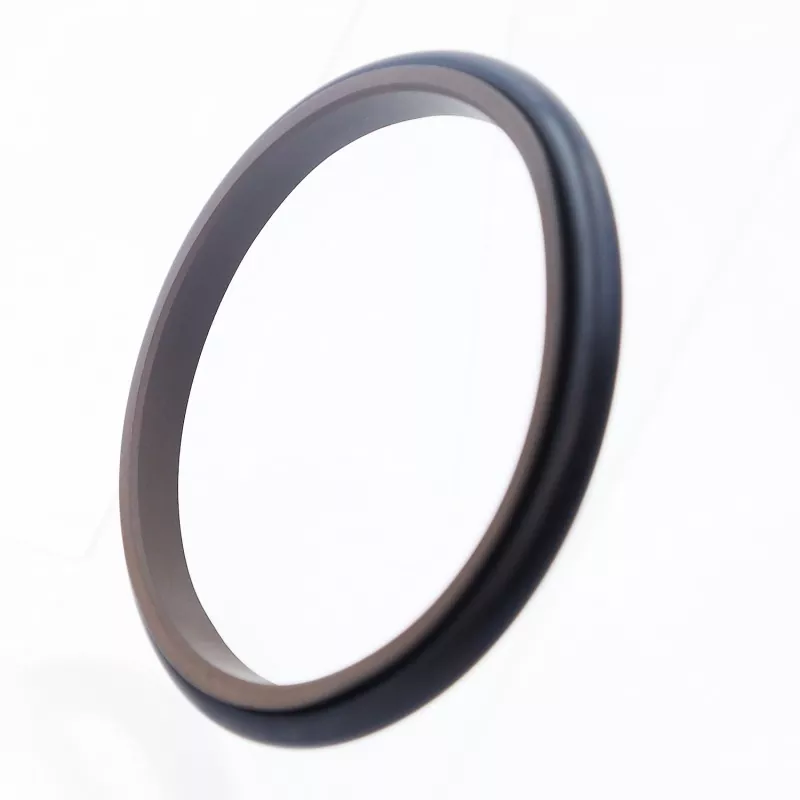

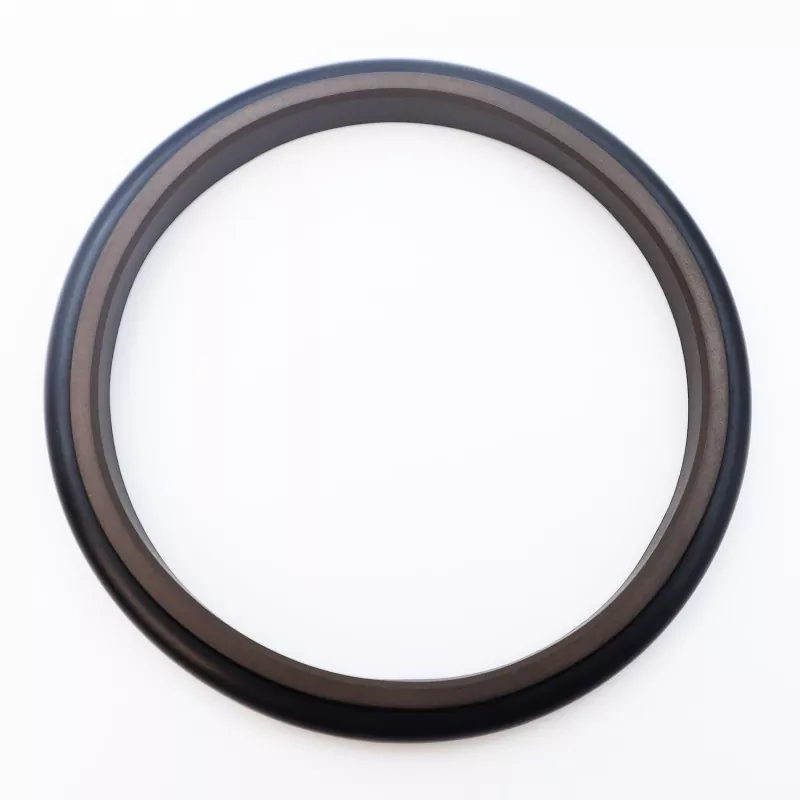

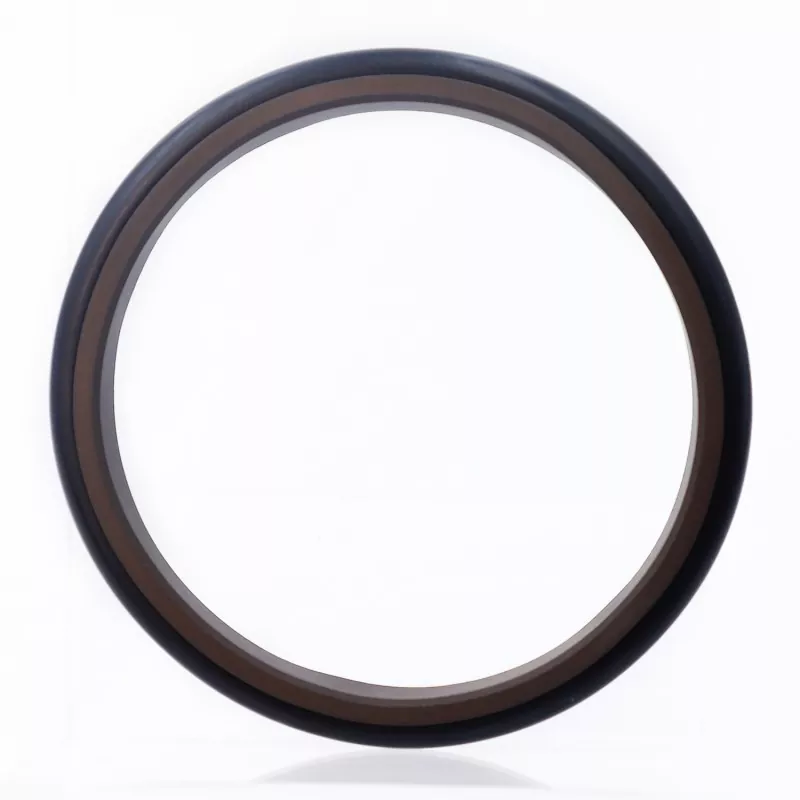

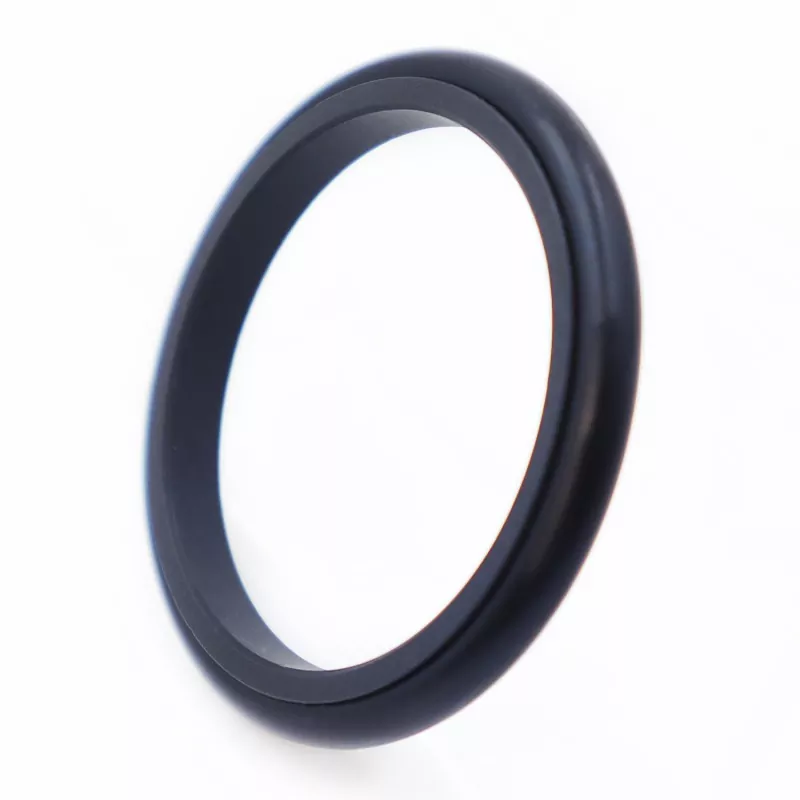

Die Dreieck-Kombinationsdichtung besteht aus einem dreieckigen PTFE-Dichtungsring und einem Gummi-O-Ring; Es ist für die einfachwirkende Druckabdichtung in hydraulischen und pneumatischen Kolbenanwendungen konzipiert. Der O-Ring sorgt für Radialkraft und gleicht den Verschleiß des Dichtrings aus. Dank der Dünnlippenkonstruktion des Dichtrings bietet er eine hervorragende Nachlaufkompensation und Dichtleistung. Bei Stabdurchmessern unter 30 mm sollte eine geteilte (offene) Nutkonstruktion verwendet werden.
1. Geeignet für hydraulische und pneumatische Anwendungen;
2. Geringe Reibung, geringer Losbrechwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Stick-Slip;
3. Lange Lebensdauer; geeignet für ölfreie Schmieranwendungen;
4. Kompaktes Design; einfach zu installieren und zu warten;
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit m/s |
Medien |
|
≤20 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Mineralische Hydrauliköle, schwer entflammbare Flüssigkeiten (HFA/HFB), Gase usw. |
|
-20 bis +180 (mit FKM-O-Ring) |
1. Zu den kompatiblen O-Ring-Materialien gehören: R01-Nitrilkautschuk (NBR), R02-Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3; Alternative Materialien sind PTFE1, PTFE2 und PTFE4.
Bestellmodell: RC14—80—PTFE3—R01
RC14 – Modell 80 – Wellendurchmesser d – PTFE (Materialcode R01) – O-Ring-Materialcode
Produkte können in jeder in der Spezifikationstabelle aufgeführten Größe hergestellt werden.
|

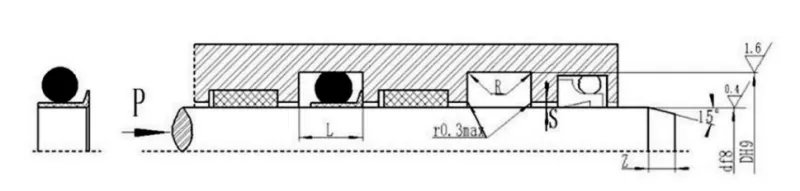

Wellendurchmesserbereich d f8 |
Nutdurchmesser D H9 |
Nutbreite L+0,2 |
Eckenradius Rmax |
Radialspiel S |
Fase Z |
O-Ring-Drahtdurchmesser Tun |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Notiz: Für Wellendurchmesser ≤30 mm wird die Verwendung offener Nuten empfohlen.
