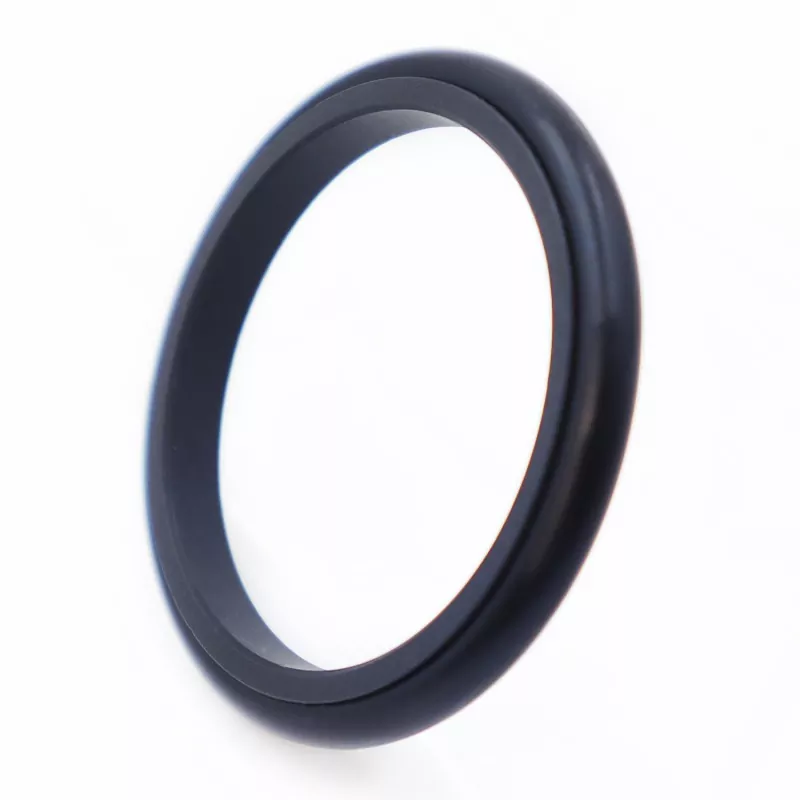

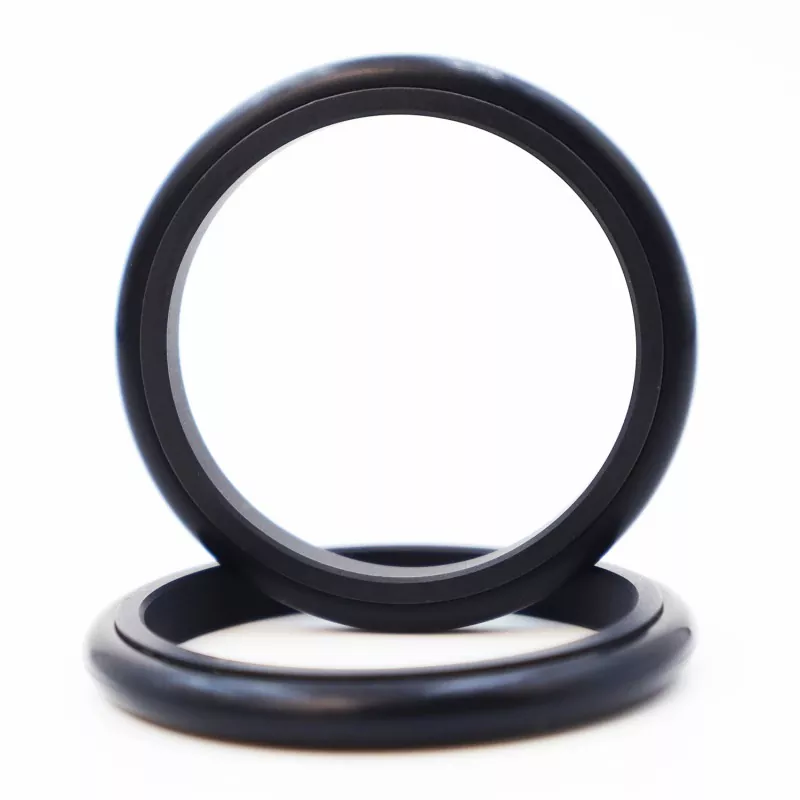

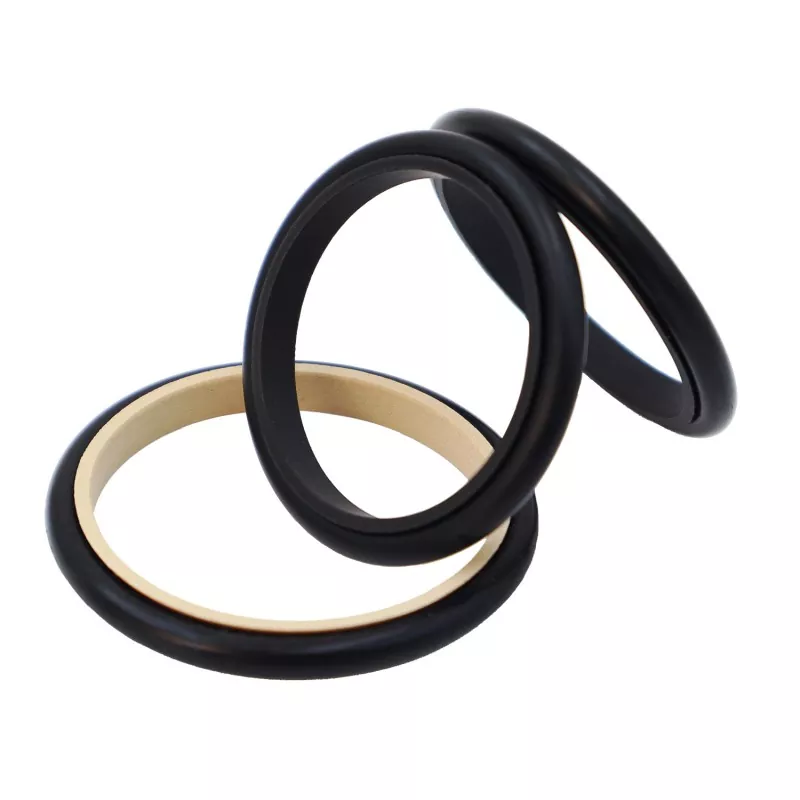

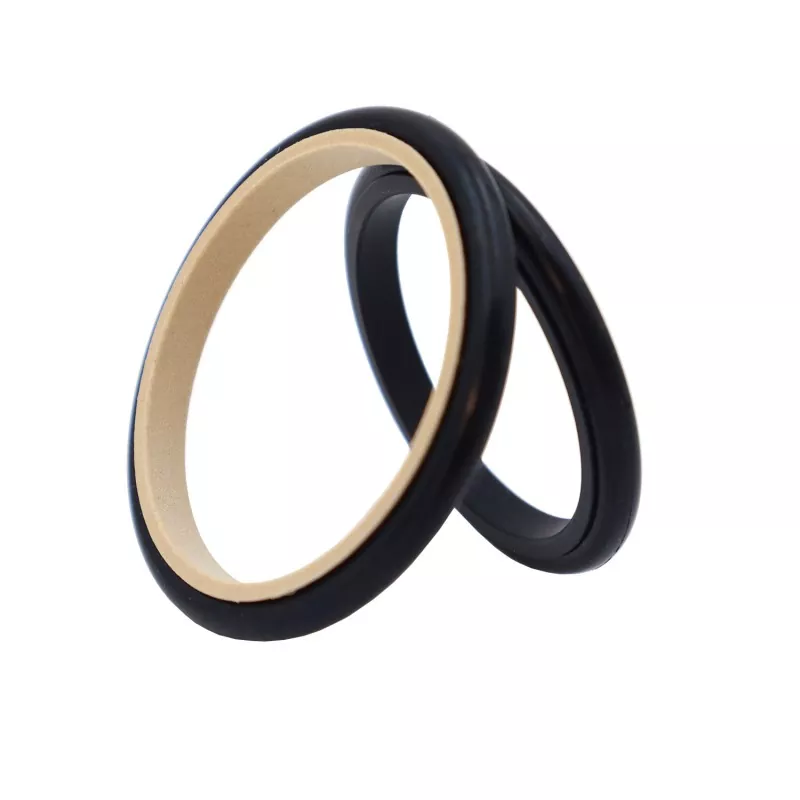

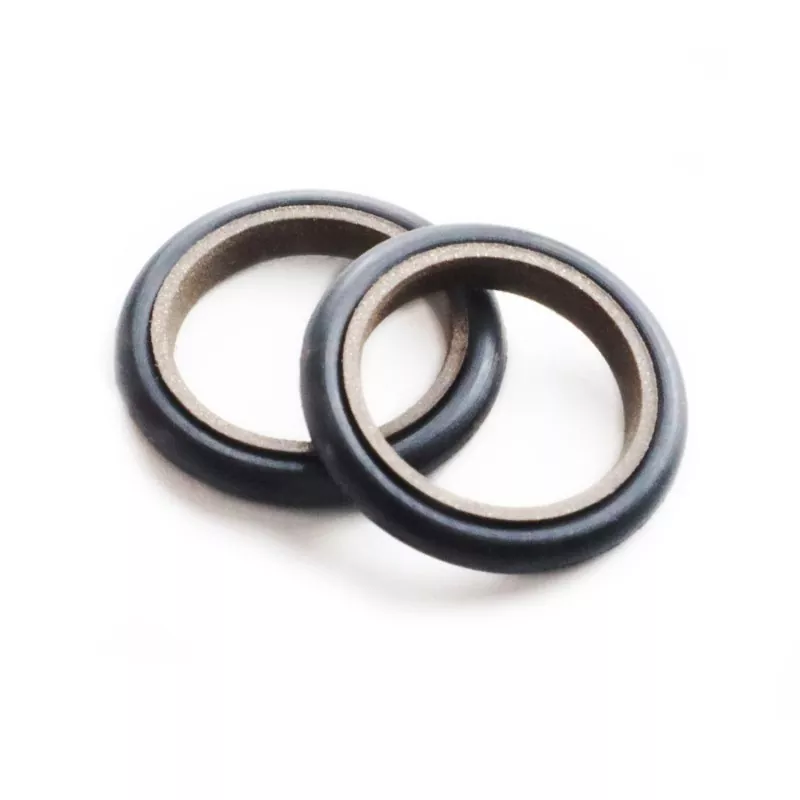

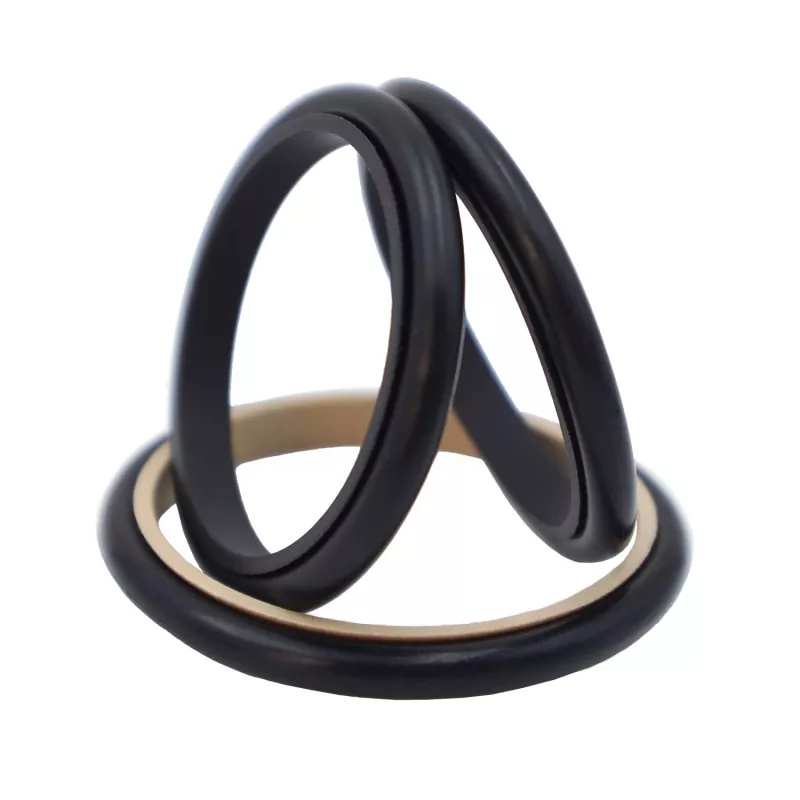

Die Kappen-Kombinationsdichtung besteht aus einem kappenförmigen PTFE-Dichtungsring und einem Gummi-O-Ring und ist für die bidirektionale Druckabdichtung in hydraulischen und pneumatischen Kolbenanwendungen konzipiert. Der O-Ring sorgt für Radialkraft und gleicht den Verschleiß des Dichtungsrings aus; Der Dichtungsring verfügt über ein Dünnlippendesign, das hervorragende Nachlaufkompensationsfähigkeiten bietet, was zu einer überlegenen Dichtungsleistung führt. Es ist mit Standard-O-Ring-Nuten GB1235 kompatibel. Für Stabdurchmesser kleiner als 30 mm sollte eine geteilte (offene) Nutkonstruktion verwendet werden.
Diese Dichtung eignet sich sowohl für hydraulische als auch pneumatische Betriebsbedingungen und unterstützt eine bidirektionale Druckabdichtung. Es bietet Vorteile wie geringe Reibung, minimale Losbrechfestigkeit, reibungslosen Betrieb ohne Ruckgleiten, Eignung für ölfreie Schmierung und eine lange Lebensdauer. Es benötigt nur minimalen Installationsraum und ermöglicht eine einfache Demontage und Wartung.
Auswahlhinweis: Für Anwendungen mit Stangendurchmessern von 30 mm oder weniger wird die Verwendung einer geteilten (offenen) Nut für die Installation empfohlen.
1. Geeignet für hydraulische und pneumatische Anwendungen; Unterstützt bidirektionale Druckabdichtung.
2. Geringe Reibung, minimaler Losbrechwiderstand und gleichmäßige Bewegung; gleiche dynamische und statische Reibung; kein Stick-Slip.
3. Lange Lebensdauer; Geeignet für ölfreie Schmieranwendungen.
4. Kompaktes Design; einfache Installation und Wartung.
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medien |
|
≤20 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Mineralölbasiertes Hydrauliköl, schwer entflammbare Flüssigkeiten (HFA/HFB), Gase usw. |
|
-20 bis +180 (mit FKM-O-Ring) |
1. Zu den Materialien für den zugehörigen O-Ring gehören: R01 Nitrilkautschuk (NBR), R02 Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3; Alternative Materialien sind PTFE1, PTFE2 und PTFE4.
Bestellmodell: RC13 – 80-PTFE3 – R01 oder SPNC-80-PTFE3 – R01
RC13/SPNC – Modell 80 – Wellendurchmesser dPTFE3 – PTFE-Materialcode R01 – O-Ring-Materialcode
Produkte können in jeder in der Spezifikationstabelle aufgeführten Größe hergestellt werden.
|

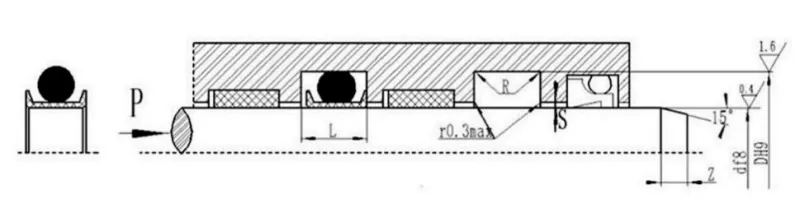

Wellendurchmesserbereich d f8 |
Nutdurchmesser D H9 |
Nutbreite L+0,2 |
Eckenradius Rmax |
Radialspiel Smax |
Fase Zmin |
O-Ring-Drahtdurchmesser d0 |
|
|
Für hydraulische Anwendungen |
Für reibungsarme pneumatische und hydraulische Anwendungen |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
