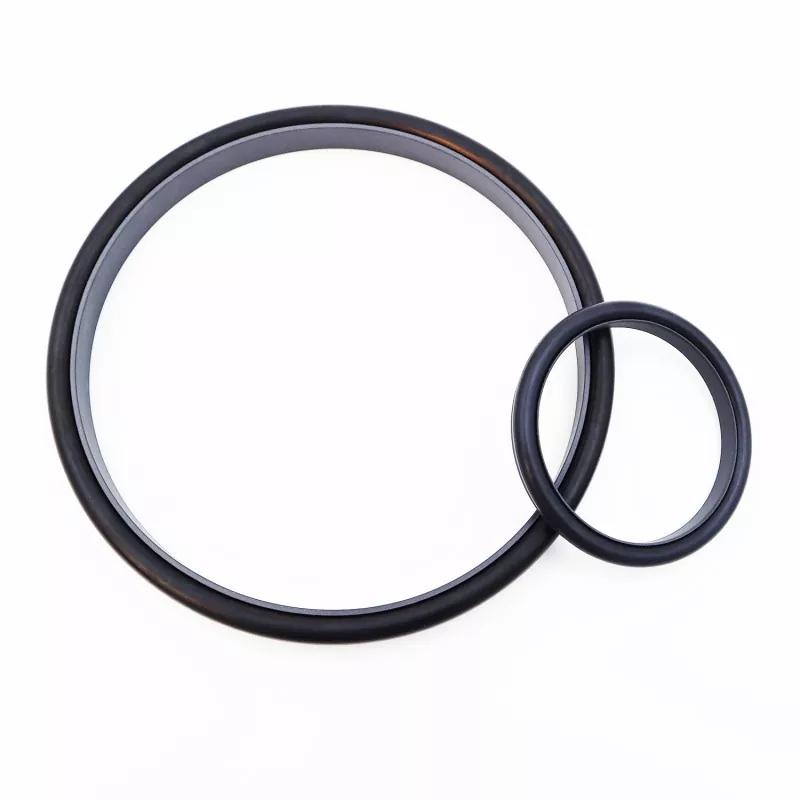

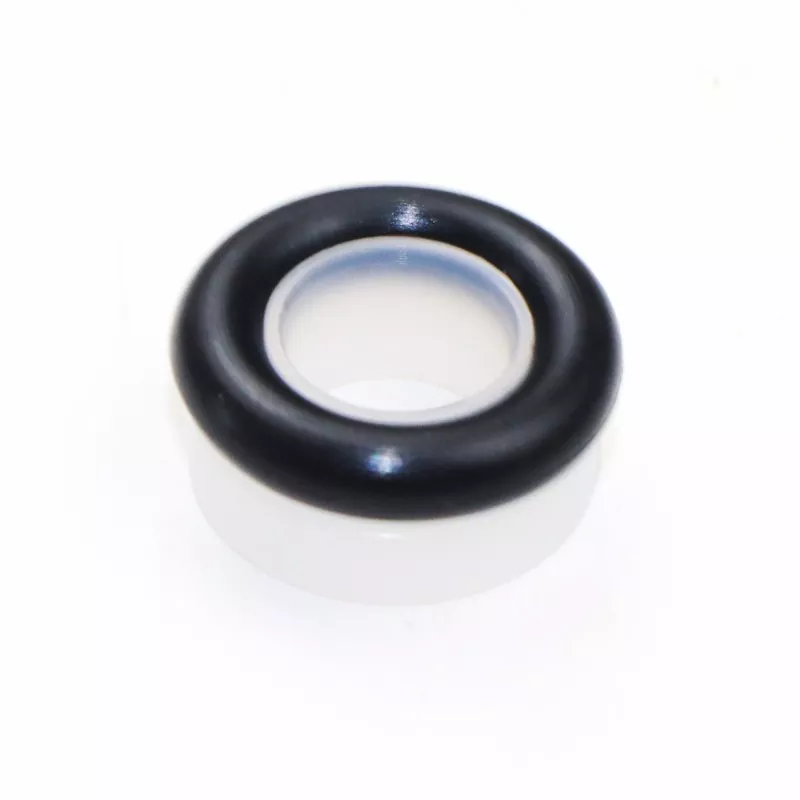

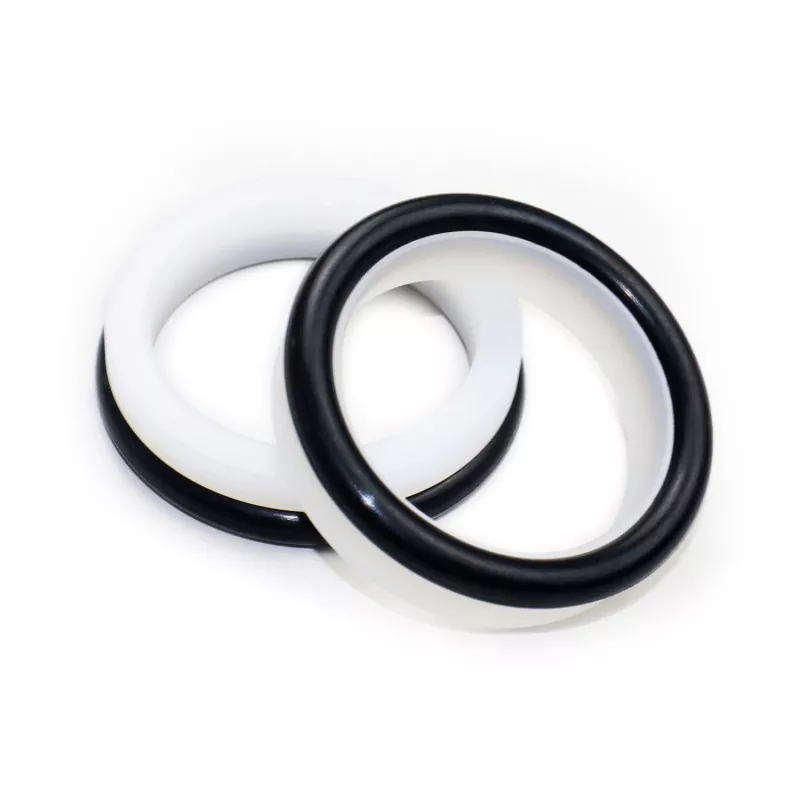

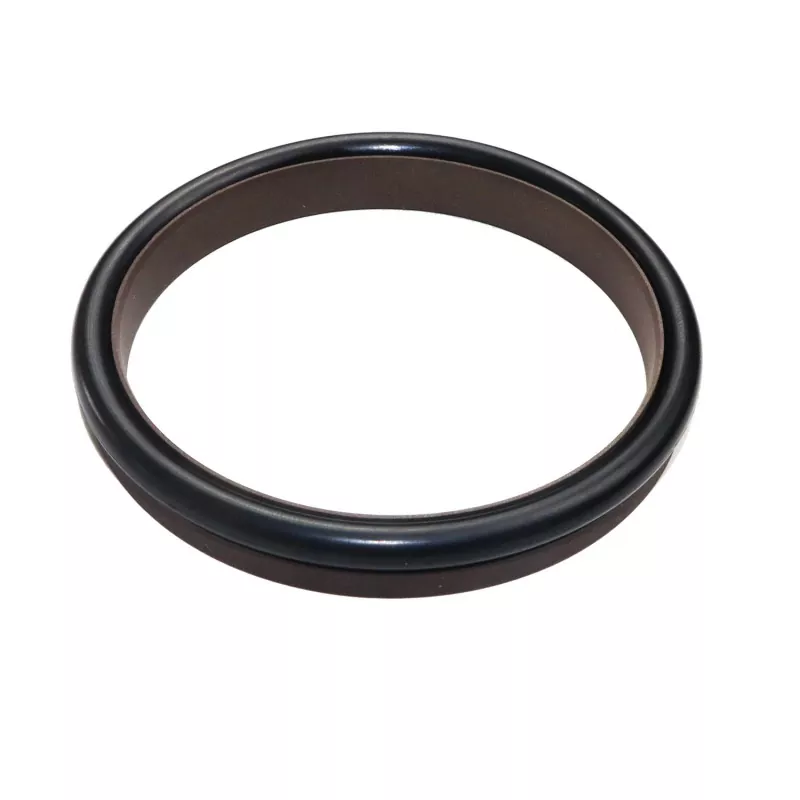

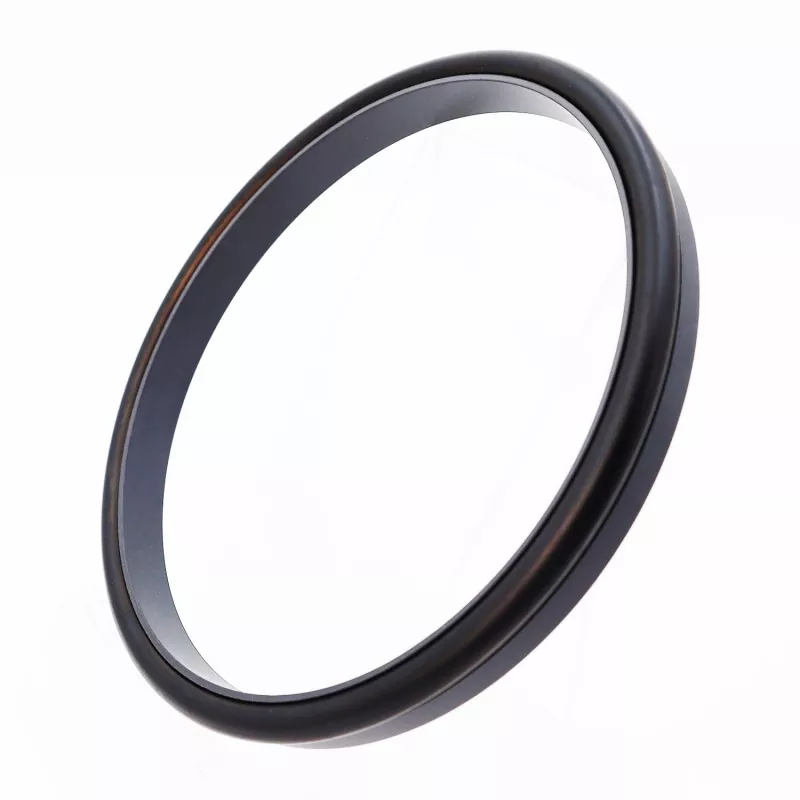

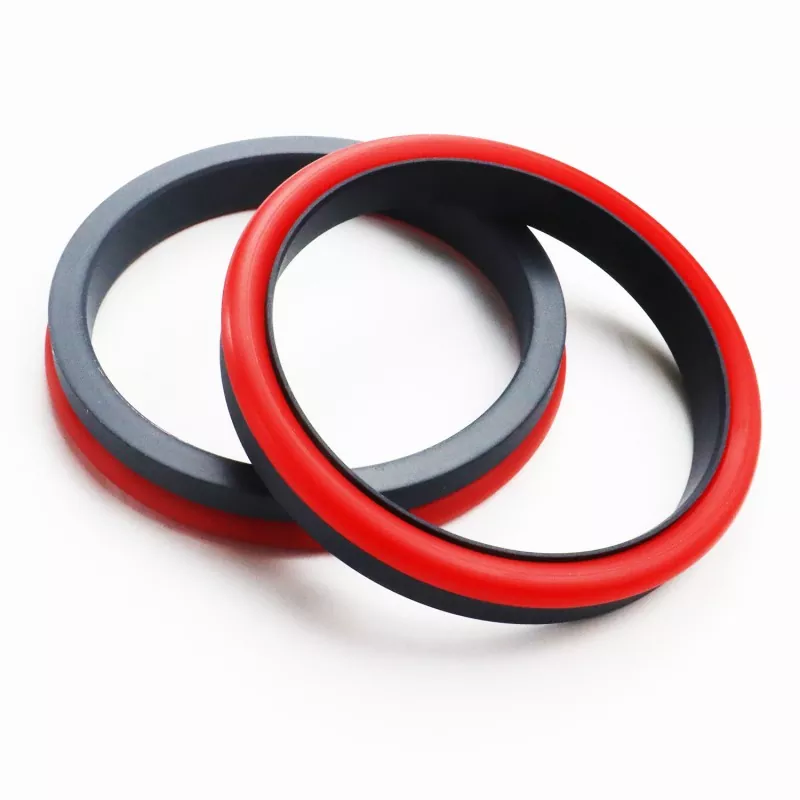

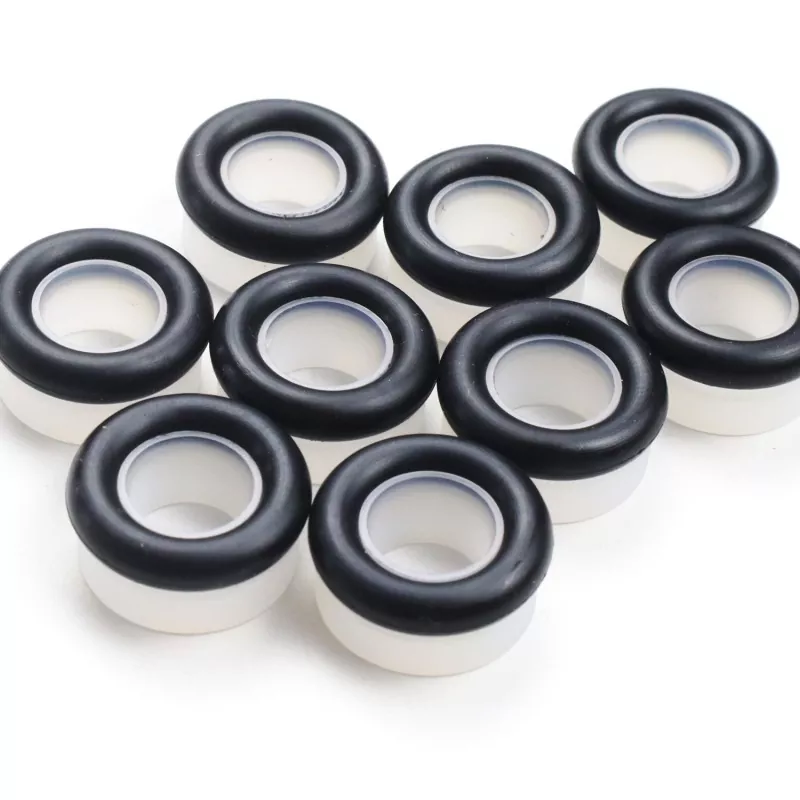

Die verstärkte rechtwinklige kombinierte Dichtung (Ultrahochdruck-/Hydraulikdruckdichtung) besteht aus einem verstärkten rechtwinkligen Dichtring aus PTFE und seinen Verbundwerkstoffen sowie einem O-Ring. Es eignet sich für die unidirektionale Abdichtung bei hydraulischer Hin- und Herbewegung.
Abhängig von der Art des verwendeten O-Rings ist er in den Serien RC08 und RC09 erhältlich (kompatibel mit O-Ringen der Serie GB1235). Aufgrund des optimierten Dickendesigns des Dichtungsrings funktioniert dieser auch bei Wasserdruck oder anderen niedrigviskosen Medien gut.
Das konstruktive Design des verstärkten Dichtrings verbessert zudem die Widerstandsfähigkeit der Dichtung gegenüber Hoch- und Höchstdrücken. Für den Einbau in geschlossene Nuten ist es grundsätzlich nicht geeignet.
1. Geringe Reibung, geringer Anlaufwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung, kein Kriechen.
2. Lange Lebensdauer, geeignet für ölfreie Schmierdichtung.
3. Geeignet zum Abdichten von Hochdruck-, Ultrahochdruck- und niedrigviskosen Medien wie Wasser.
Extremwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medien |
|
≤200 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Hydrauliköl, schwer entflammbare Flüssigkeiten (HFA/HFB), Gas usw. |
|
-20 bis +200 (mit FKM-O-Ring) |
1. Passende O-Ring-Materialien: R01 Nitril-Butadien-Kautschuk (NBR), RO2 Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3, weitere optionale Materialien sind PTFE2, PTFE4 und andere Hochleistungsmaterialien.

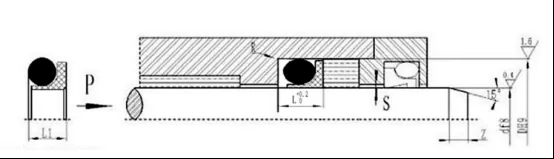

Bestellmodell RC08 – 80 x 90,2 x 11,2 – PTFE3 – Modell R01 – Stabdurchmesser x Nutdurchmesser x Nutbreite – Materialcode
RC08-Spezifikations- und Parametertabelle
Kann Produkte jeder in der Spezifikationstabelle aufgeführten Größe herstellen
|
Standard df8 RCO8 |
Leichte Belastung df8 RCO8-Q |
Schwerlast df8 RC08-Z |
Nutdurchmesser D H9 |
Nutbreite L+0,2 |
Dichtungshöhe L1 |
Abgerundete Ecken Rmax |
Radialspiel Smax |
Fase Zmin |
O-Ring-Drahtdurchmesser dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17.9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000–1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000–1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000–1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Notiz:1. Bitte wenden Sie sich an unser Unternehmen, wenn ein geschlossenes Nutsystem erforderlich ist.
2. Druck > 60 MPa, Passungstoleranz Wurzel H8/f8, Ultrahochdruckdichtung Smax < 0,05.
