Unsere RCS -Serie erfüllt durch professionelles Design und technische Produktion den unterschiedlichen Bedürfnissen von Kolbenstangenversiegelungsdichtungen und bietet präzise Lösungen von allgemeinen Szenarien bis hin zu extremen Arbeitsbedingungen.

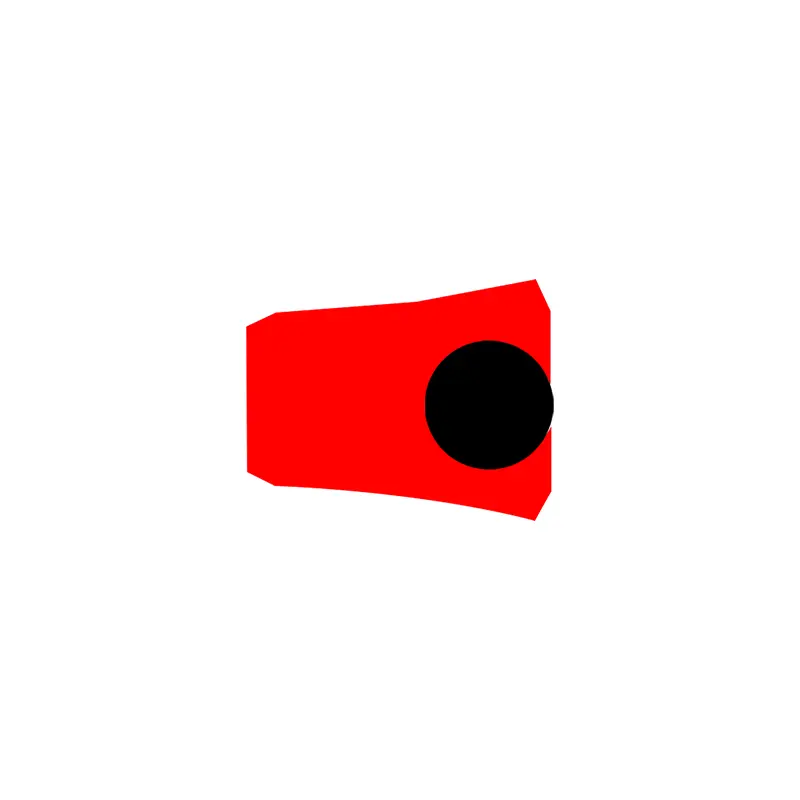

In Bezug auf das strukturelle Design konzentrieren sich die Basismodelle auf Stabilität und Benutzerfreundlichkeit: RCS101/103 verbessert die Einbettung der Stabilität durch Vorbereitungen von O-Ringen oder Hilfslippen, insbesondere für kurze Striche; RCS102/104R/117R unterstützt höhere Drücke durch Optimierung von Material und Rillenkompatibilität (z. B. RCS102R für Standard-Hochdruckszenarien). Für pneumatische Systeme nimmt RCS105/205 ein spezielles Lippendesign zur Aufrechterhaltung des Schmierölfilms und der Anpassung an Schmier-/Nicht-Gleitungsumgebungen an.
Ruichen Seals konzentriert sich auch auf materielle und funktionelle Innovationen. Modelle wie RCS118/119/124-129 verwenden Polytetrafluorethylen (PTFE) oder Polyurethan als Hauptkörper, kombiniert mit Mander-Quellen oder O-Ringen, um Druck auszugleichen, um geringe Reibungsverschleiß, die Anforderungen an die Füllung und Nahrungsmittelverschlüsse zu erreichen, um geringe Reibungsanforderungen zu erfüllen. RCS129 kann ein Versiegelungssystem mit RCS101 bilden, das für Wandermaschinen und schwere hydraulische Geräte geeignet ist. RCS126-128 optimiert die Versiegelung von niedrigem Druck durch asymmetrisches V-Stück-Design und ist für die pharmazeutische und chemische Industrie angepasst.
Bei komplexen Arbeitsbedingungen haben RCS120/138 und andere doppelwirkende Dichtungen integriertes Stützringdesign, was gegen hohen Druck und Verzerrung resistent ist und sich an kompakte Rillen anpasst. RCS131 ist ein O-Ring-Ersatz, das sowohl gegen Extrusion als auch chemischer Resistenz resistent ist und zur bevorzugten Wahl für die Lebensmittel- und Pharmaindustrie geworden ist. Und RCS116/216 kann alte Zylinder durch die Installation der Leuchte schnell reparieren, um Ausfallzeitkosten zu senken.
Die RCS -Serie hilft Kunden, mit hohem Druck, hoher Geschwindigkeit, korrosiven Medien und speziellen Branchenherausforderungen umzugehen und die Zuverlässigkeit und das Leben der Geräte zu verbessern.
Produktfunktionen und Anwendungen:
Die Drehdichtungen von Kolbenstangen sind für hydraulische Zylinder und Zylinder, technische Fahrzeuge, landwirtschaftliche Maschinen, Kräne und marine hydraulische Geräte, Werkzeugmaschinen geeignet.
Wird in schweren Industriemaschinen, Pressen, chemischen Industrie, schnellen Ölzylinder und Lebensmittelindustrie für die Positionierung von Maschinen, Pharmaindustrie verwendet.
Vorteile
Die Drehdichtungen der Kolbenstangenverdichtung sind stabil in die Rille eingebettet, mit einem weiten Temperaturbereich, einer ausgezeichneten statischen und dynamischen Dichtungsleistung und einer starken Fähigkeit zur Wiederherstellung der Restöl unter dynamischen Bedingungen. Niedrige Reibung, keine Kriechweite, hohe Verschleißfestigkeit, niedrige statische und reibungslose Werte, nur eine gute Anti-Extrusion-Leistung, gute thermische Leitfähigkeit und ein breiter Temperaturbereich.
Geeignet für alte Kolbenstangen, offener Typ, das das Kriechen einfach zu installieren kann.

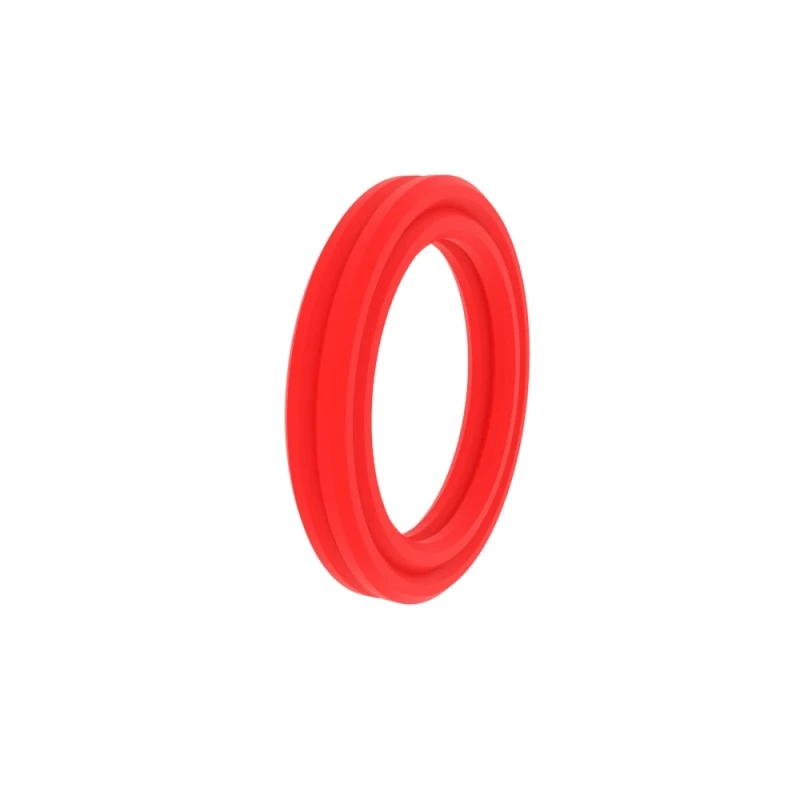

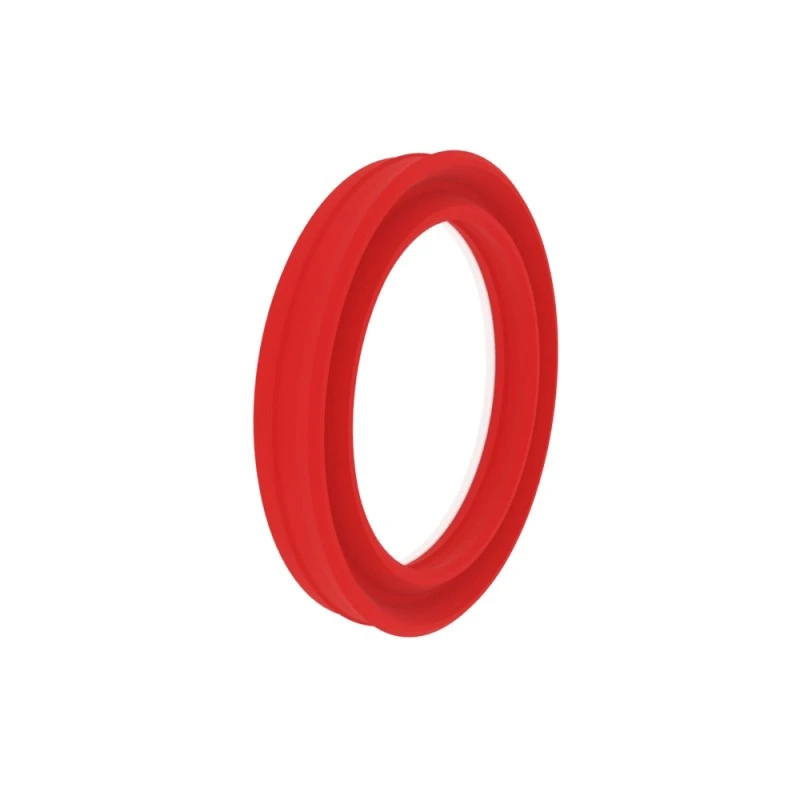

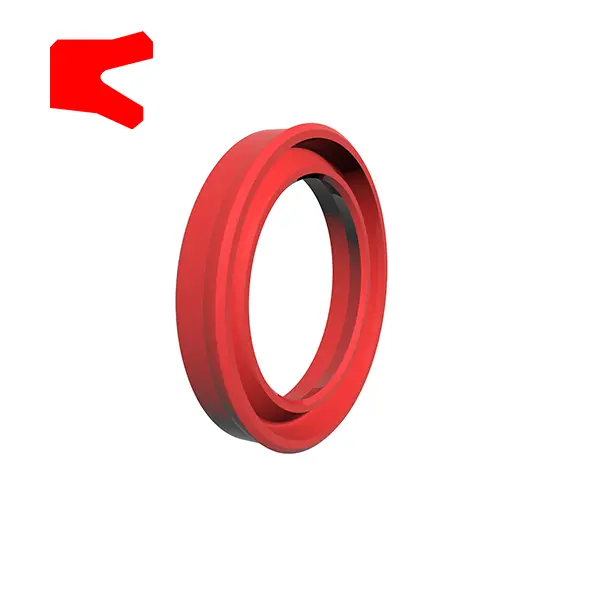

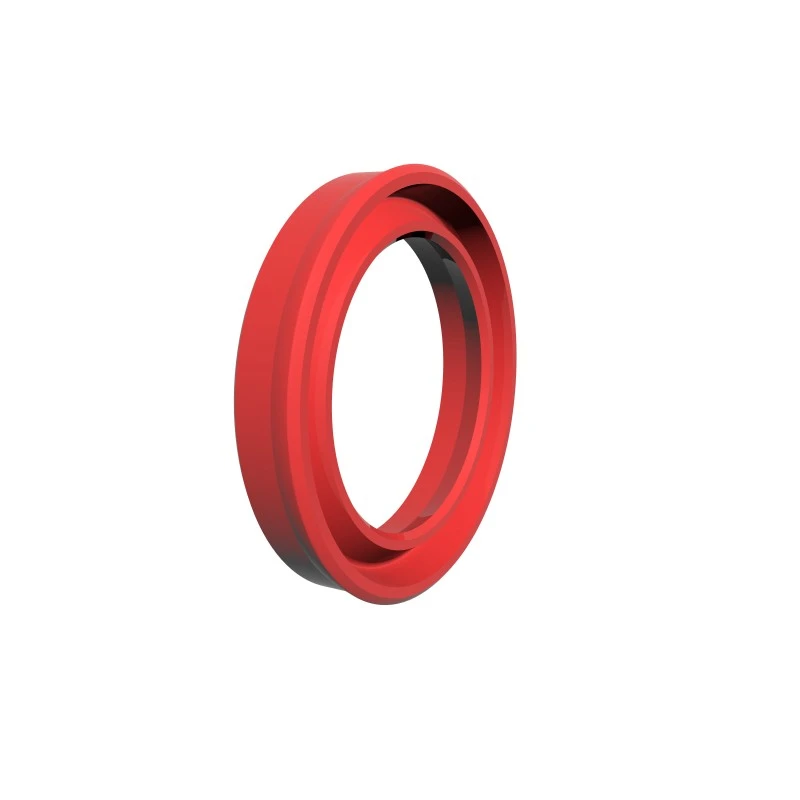

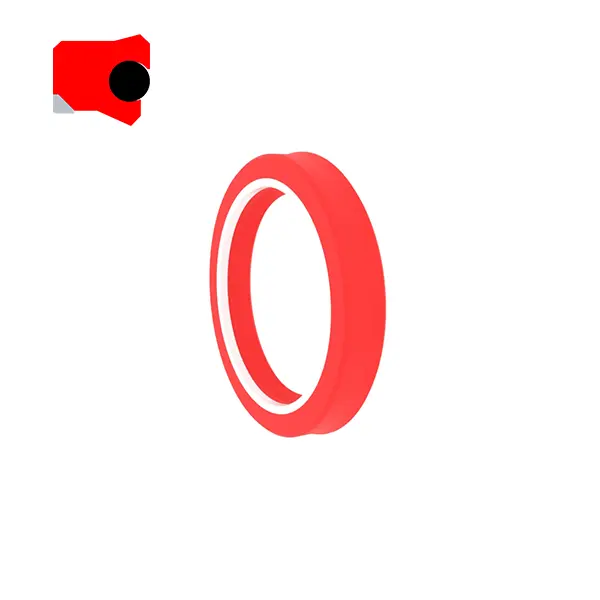

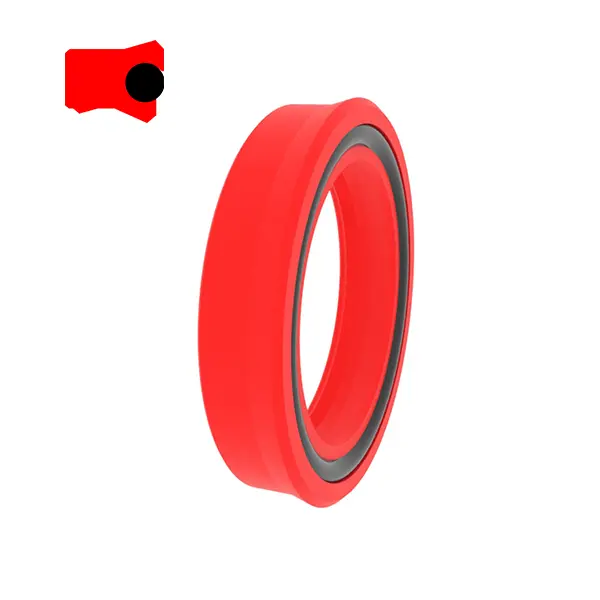

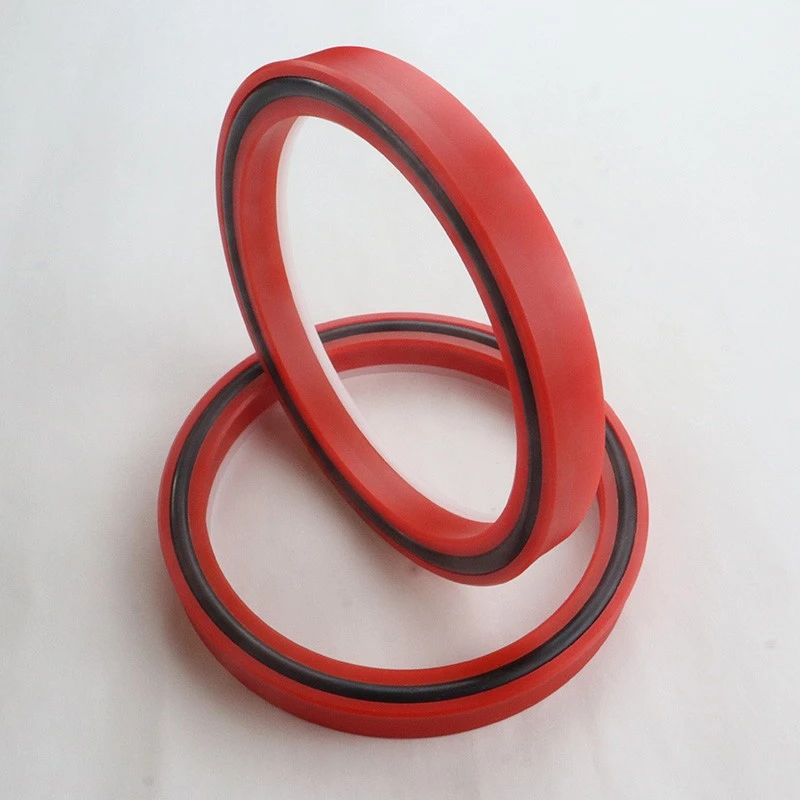

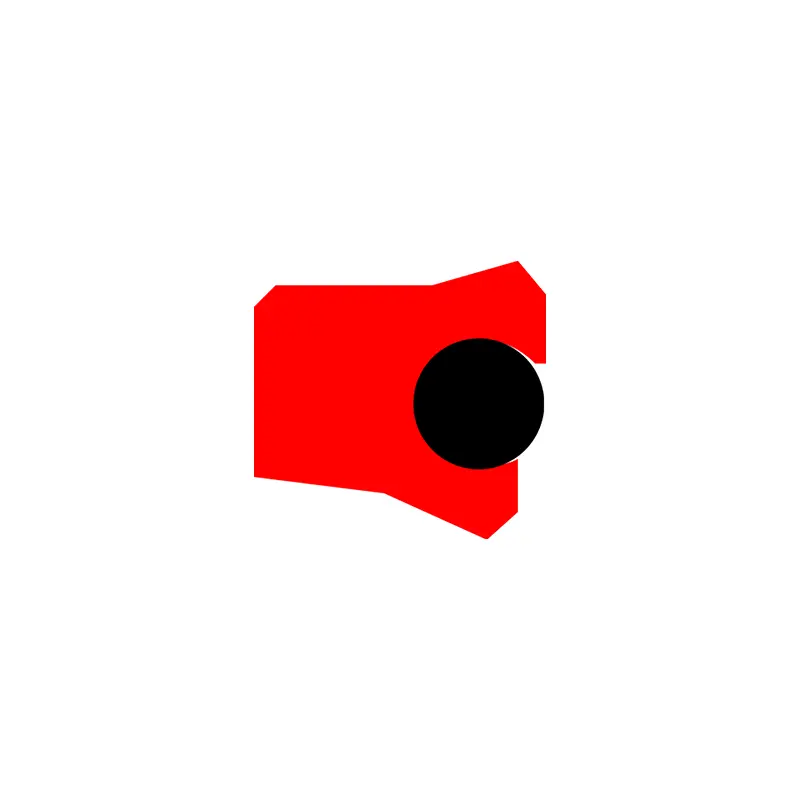

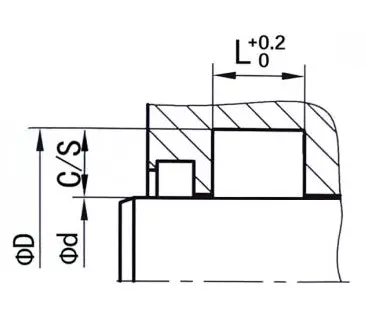

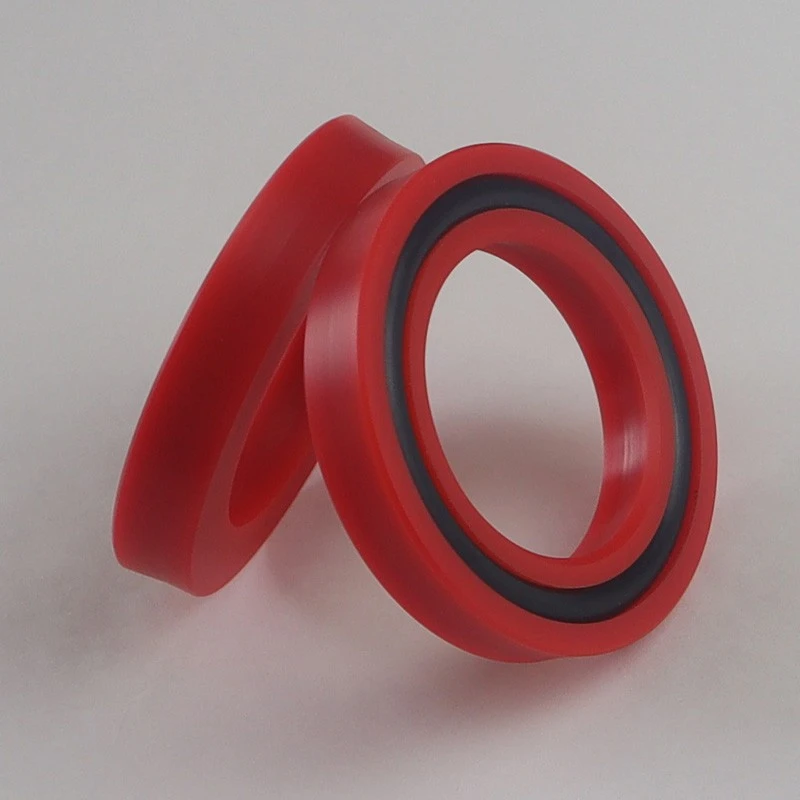

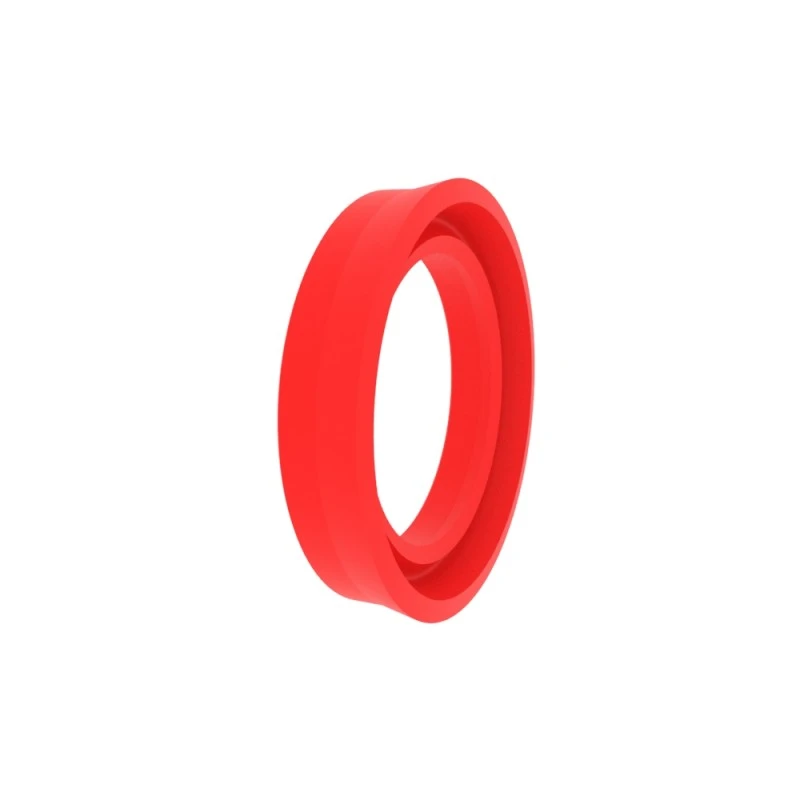

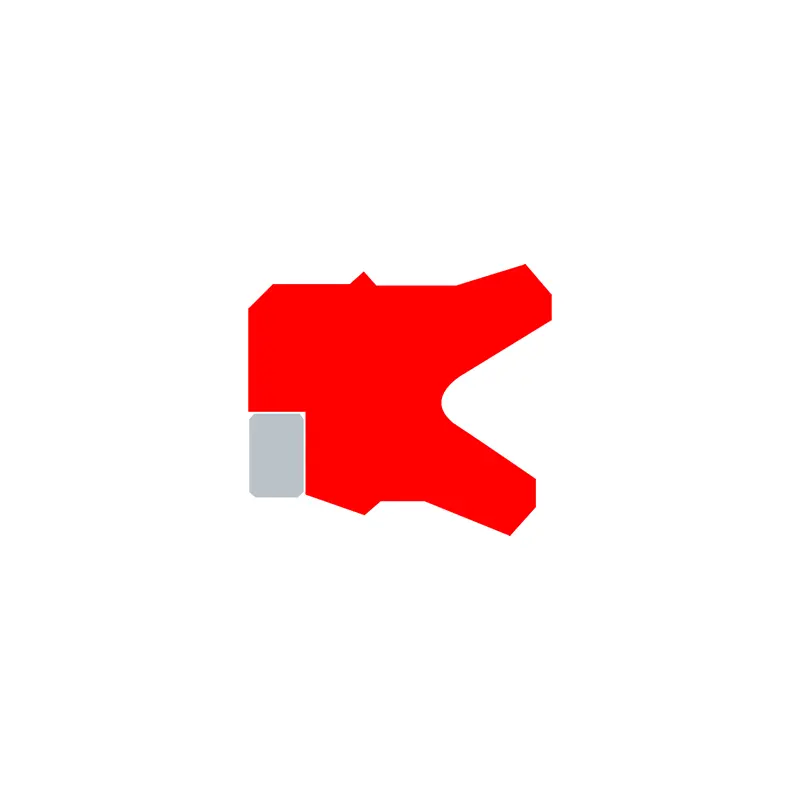

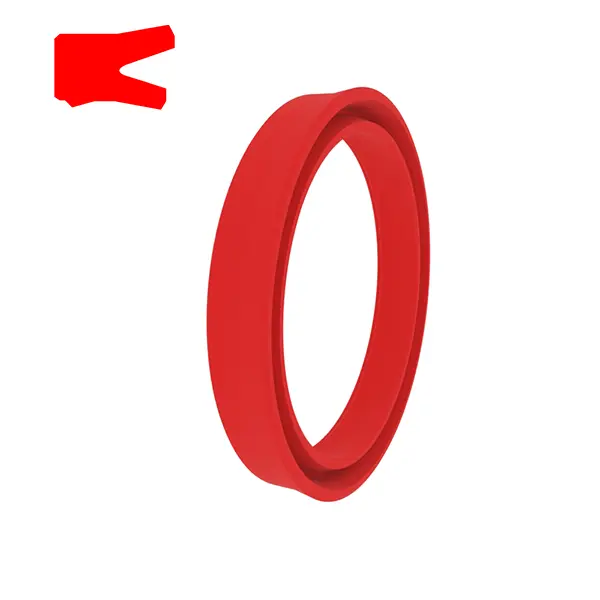

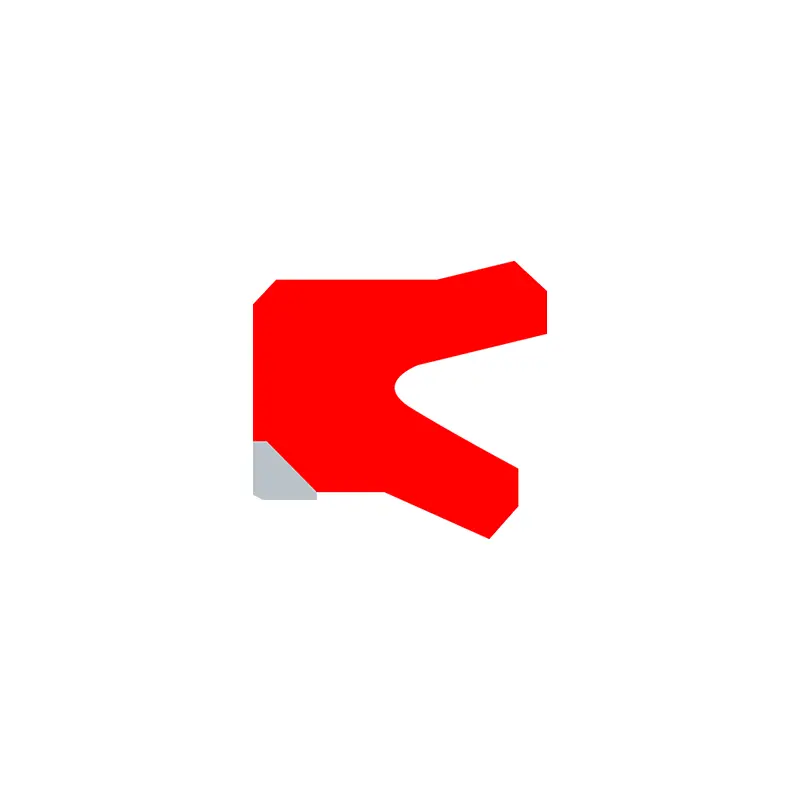

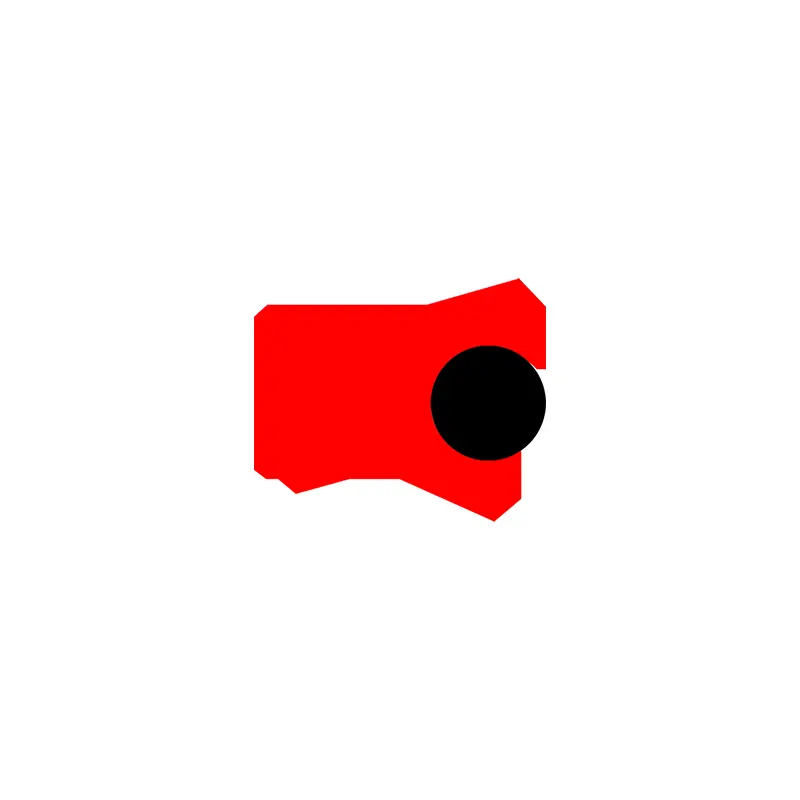

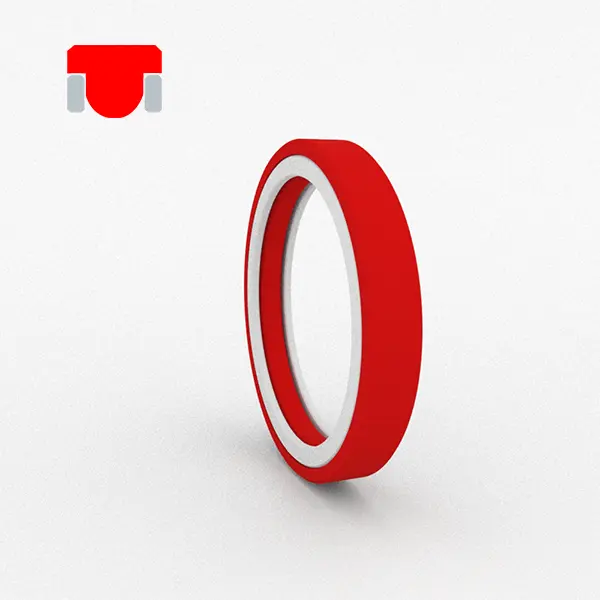

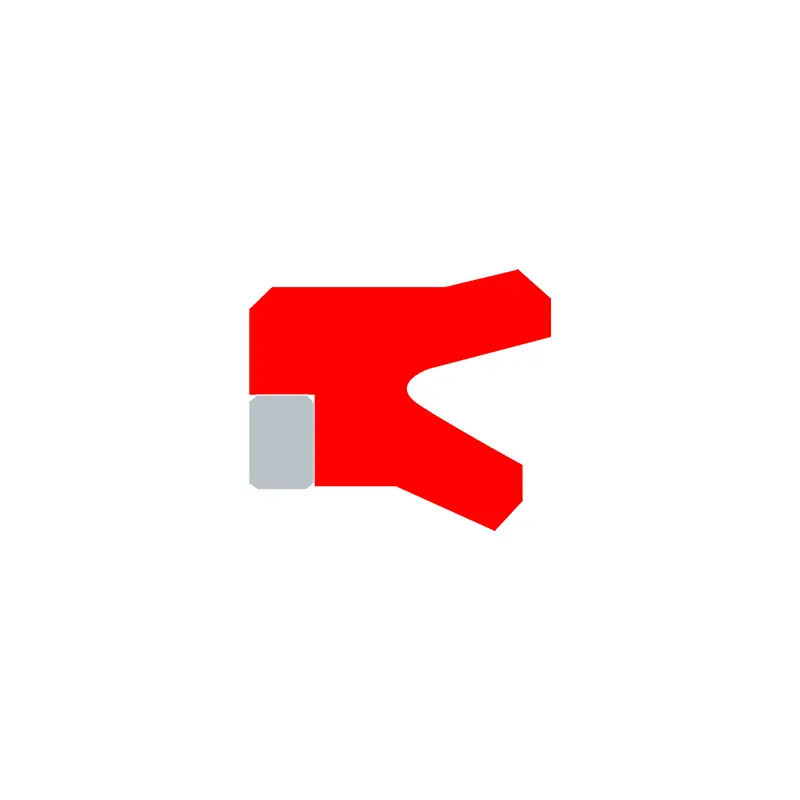

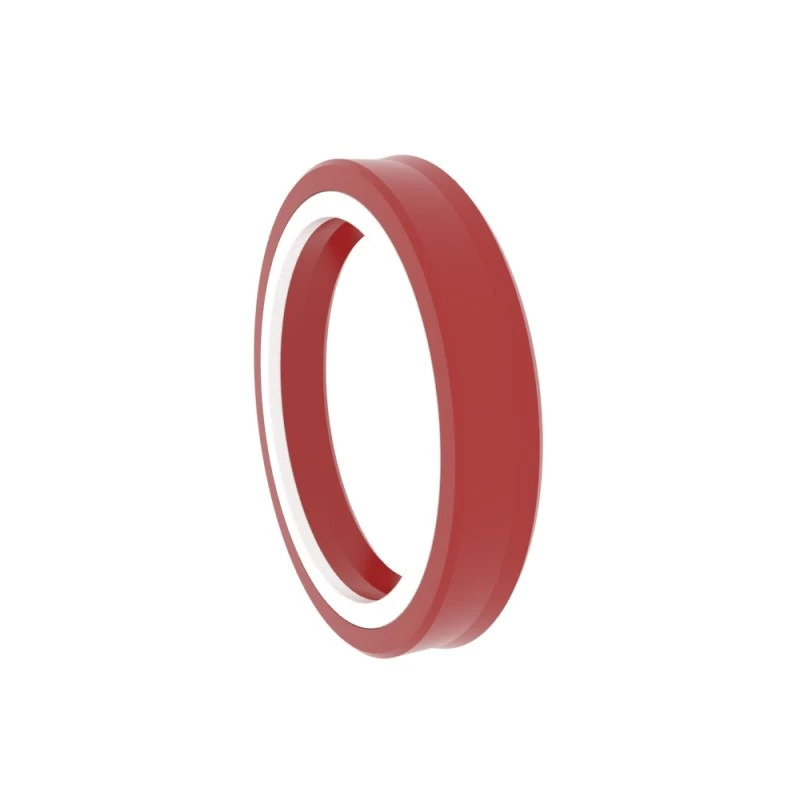

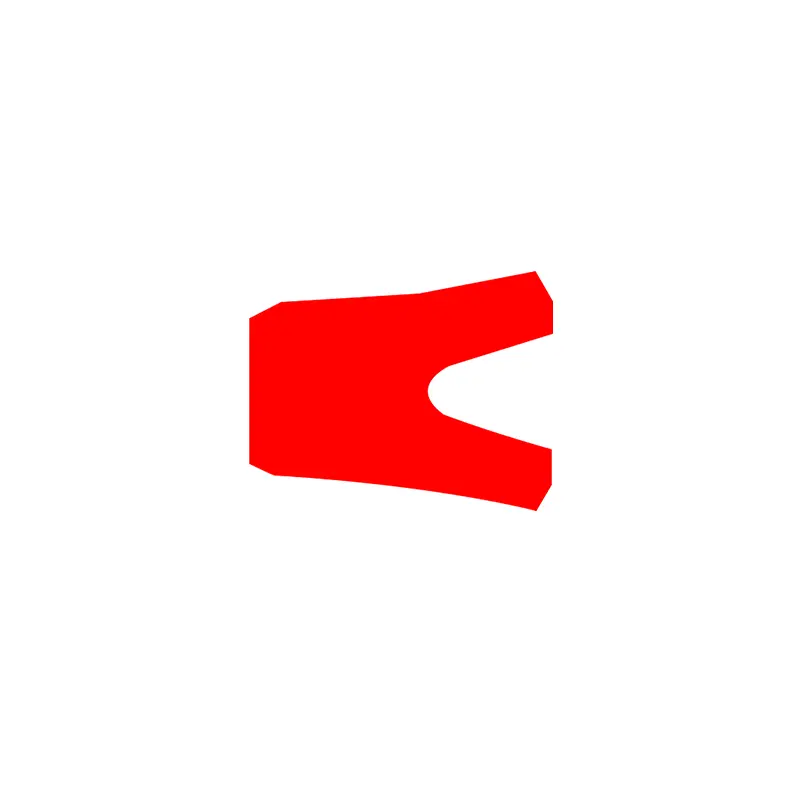

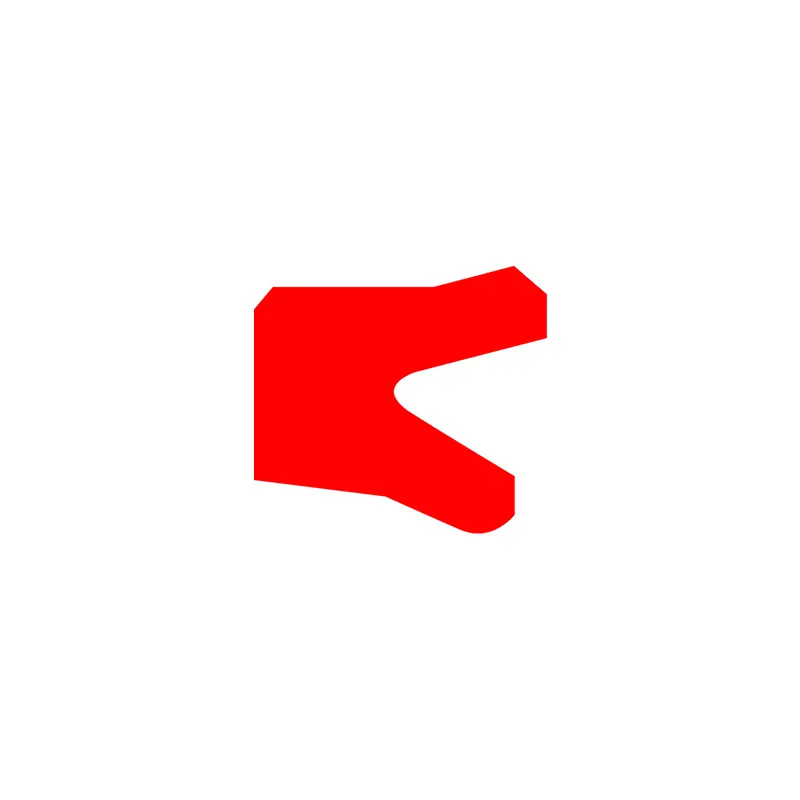

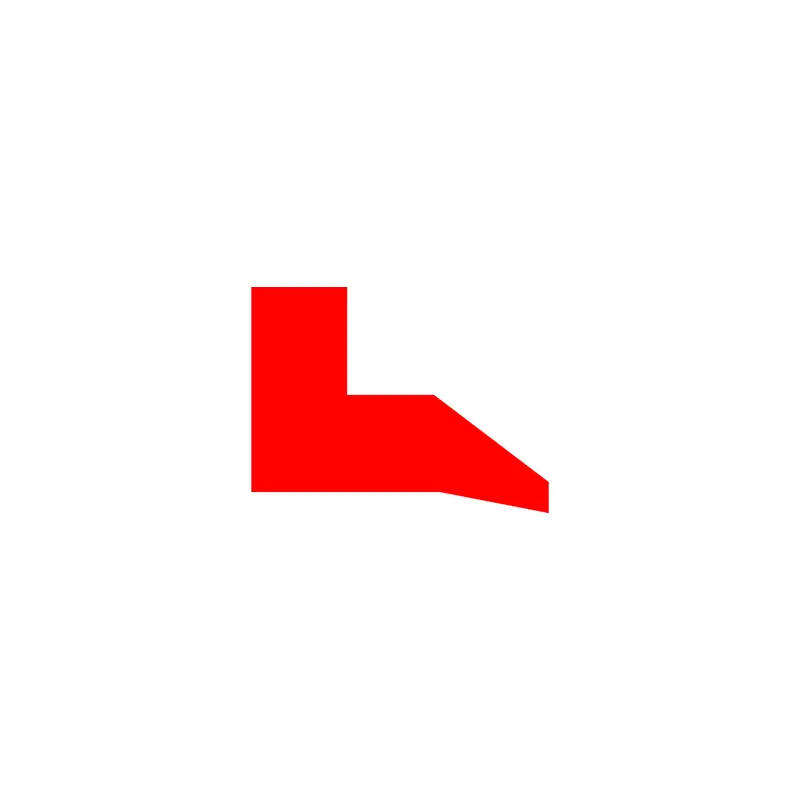

RCS101

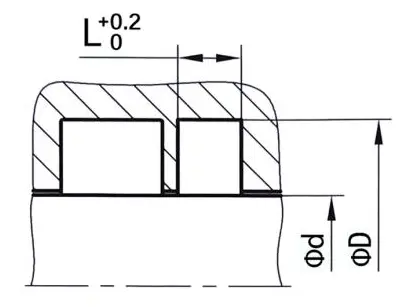

Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
| Oberflächenbeschaffung | R tmax (μm) | RA (μm) |
| Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen | ≤ 2,5 ≤2 | ≤ 0,1-0,5 ≤ 0,05-0,3 |
| Groove unten Rillenseite | ≤ 6,3 ≤ 15 | ≤ 1,6 ≤3 |
| TP -Profilunterstützungslängenverhältnis | 50%-95% |
|
| Toleranz | |
| Φd | F8 |
| Φd | H10 |
Bestellbeispiel
Modell: RCS101
Rillengröße: 100x115x10
Material: RC-PU-H

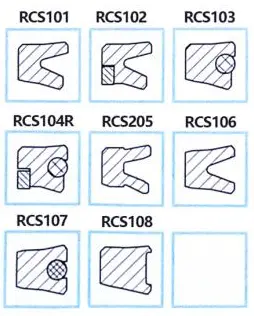

Siegeltyp: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Hauptanwendung: Geeignet für hydraulische und pneumatische Zylinder
Vorteile: Stabile Einbettung in die Rille, weiten Temperaturbereich, ausgezeichnete statische und dynamische Dichtungsleistung, starke Fähigkeit zur Extraktion der Restöl unter dynamischen Bedingungen.
Material: Polyurethan, Gummi

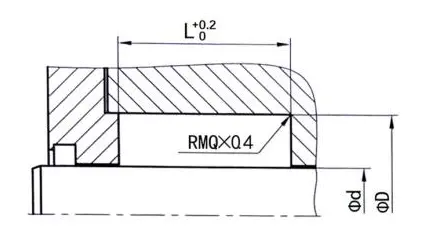

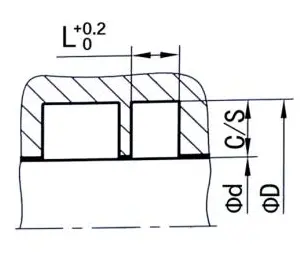

| Beispiele für Versiegelungsnut | Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden) | ||||||||
 |
 |
Φd | Φd | L | c/s | Maximale Extrusionslücke | |||
| 100BAR | 250BAR | 400BAR | |||||||
| 5-24.9 | Φd+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149,9 | Φd+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φd+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φd+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φd+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

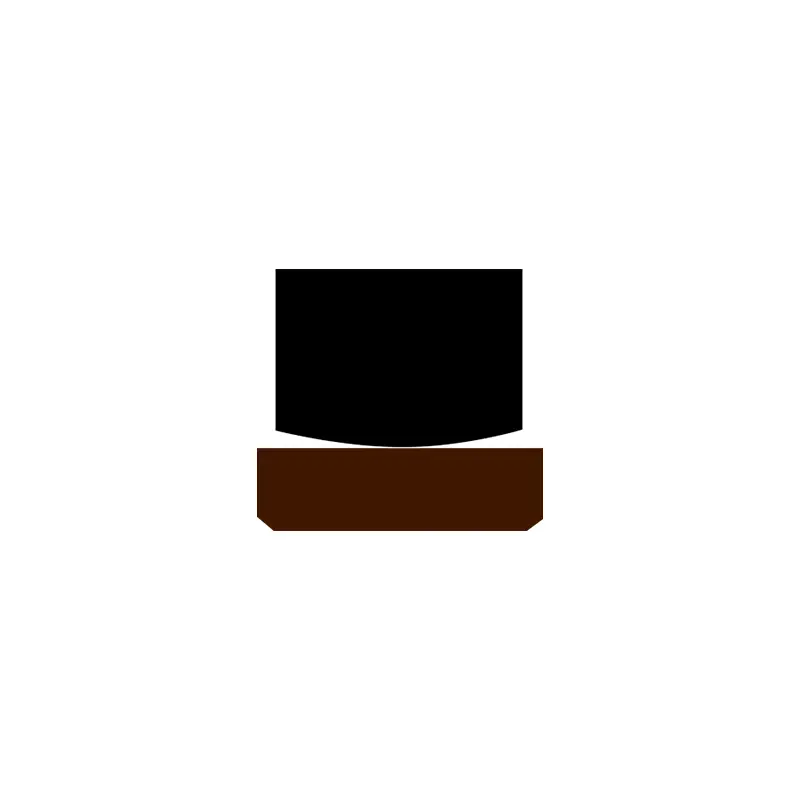

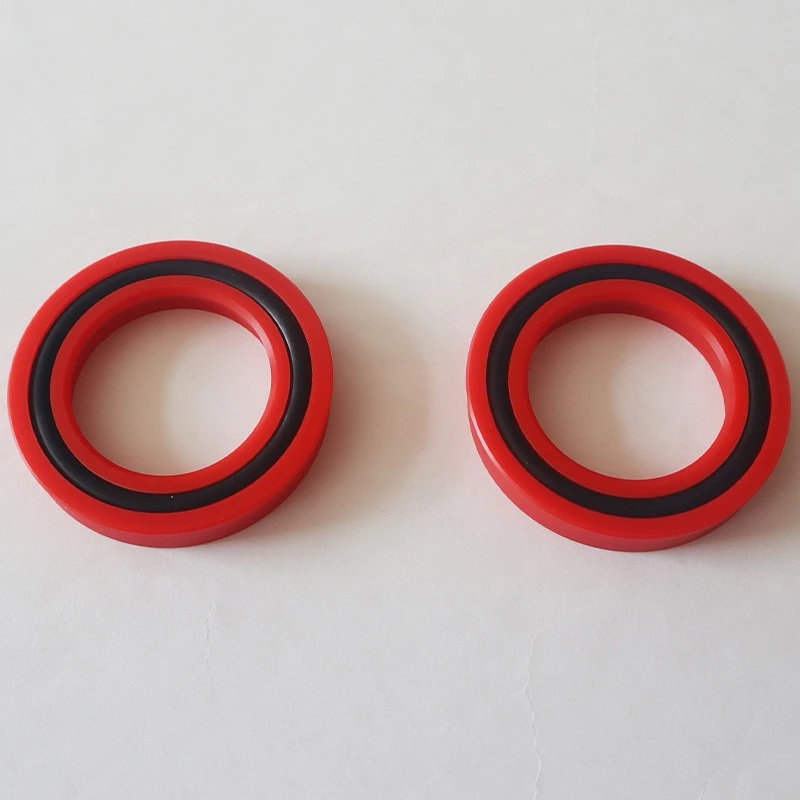

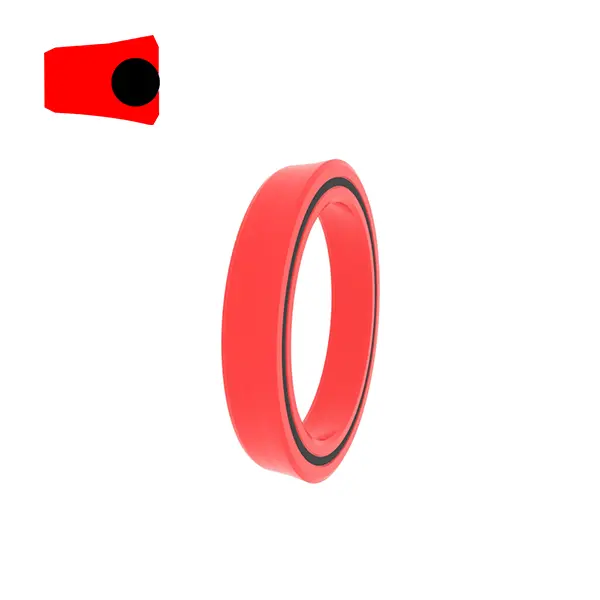

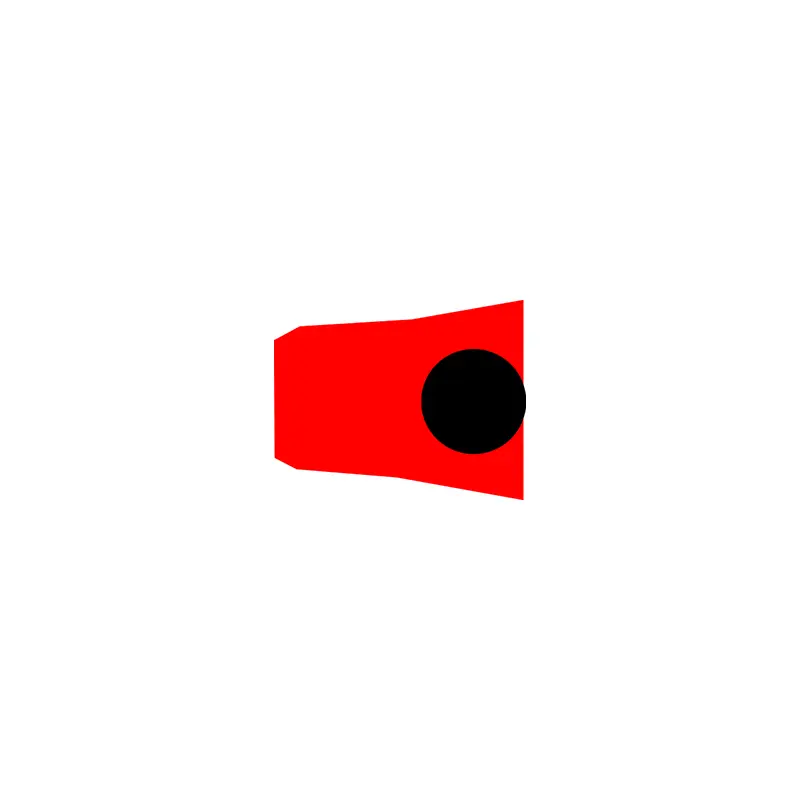

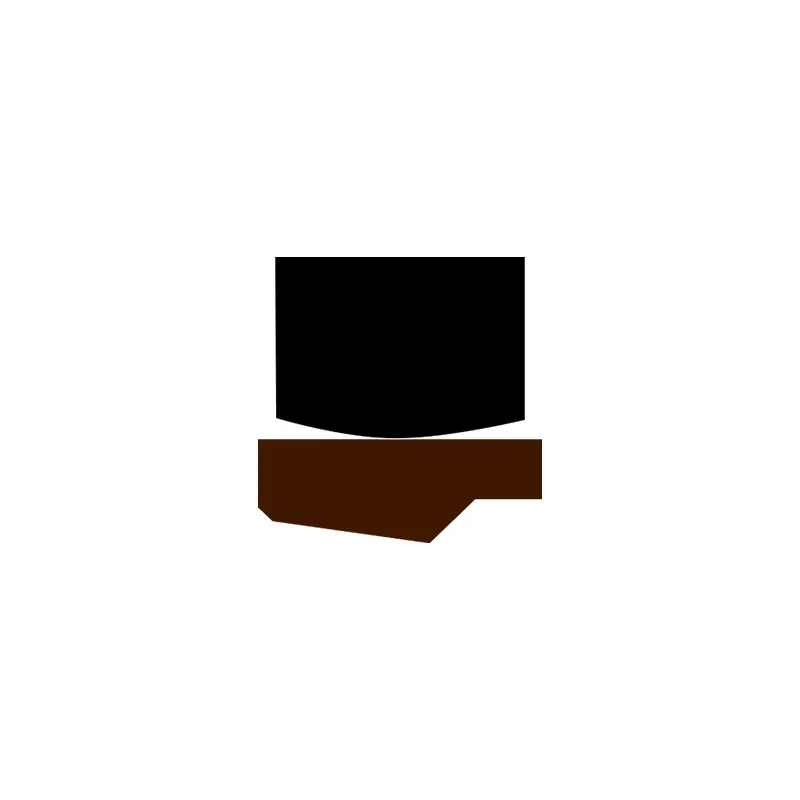

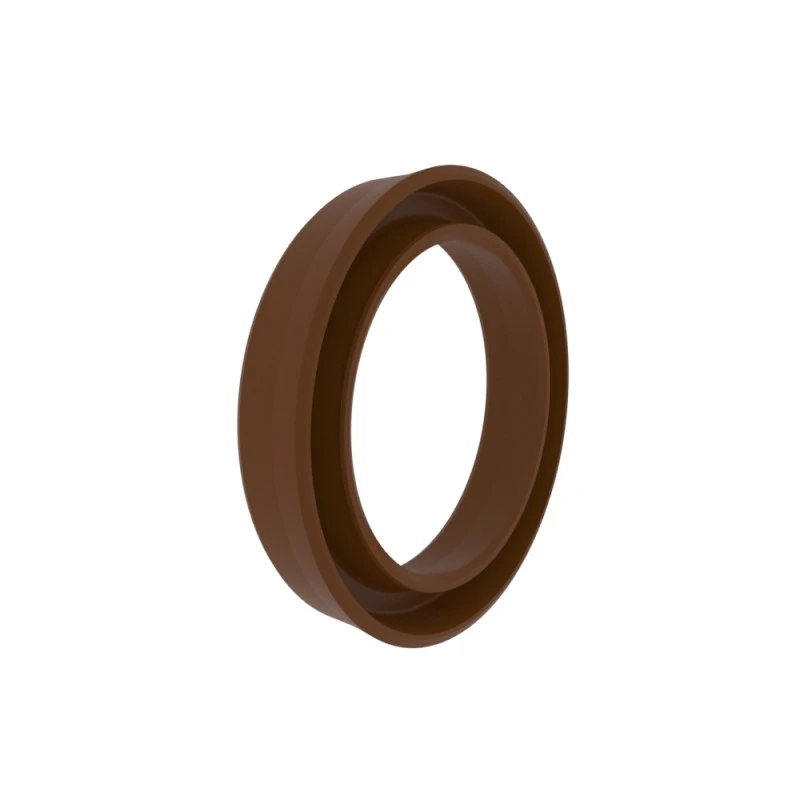

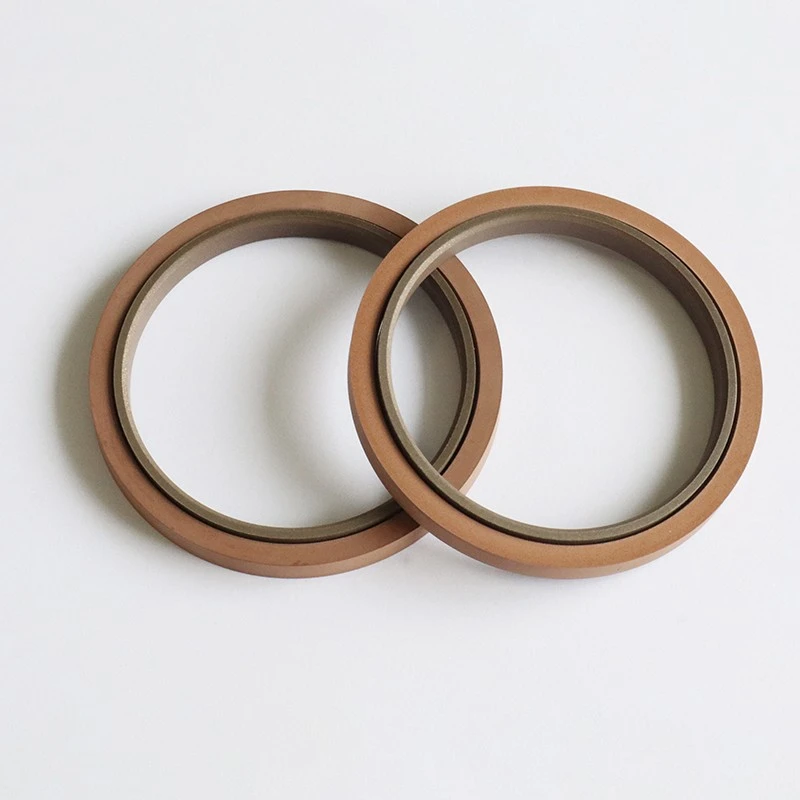

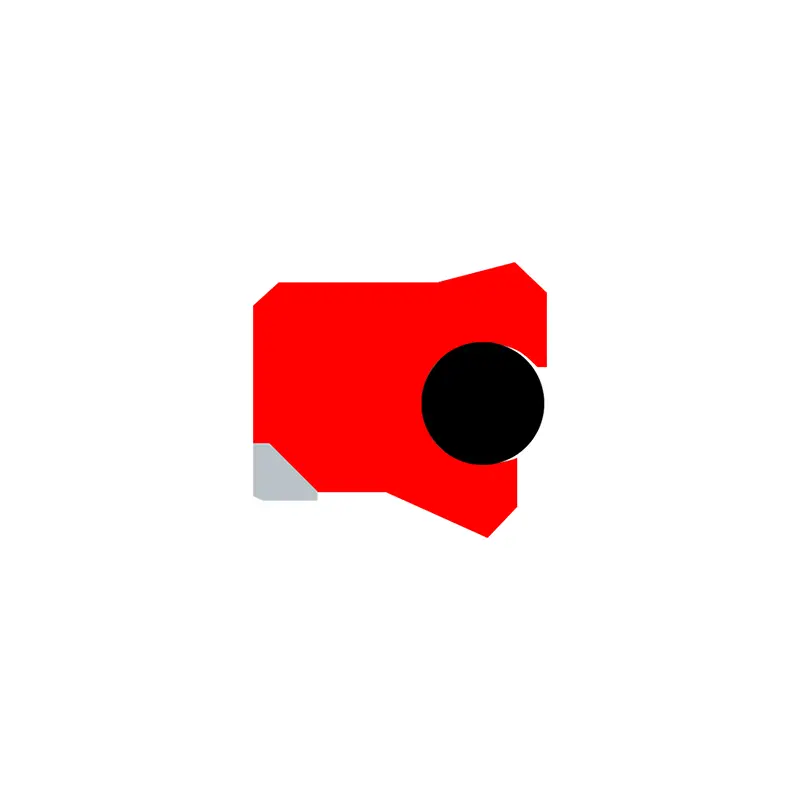

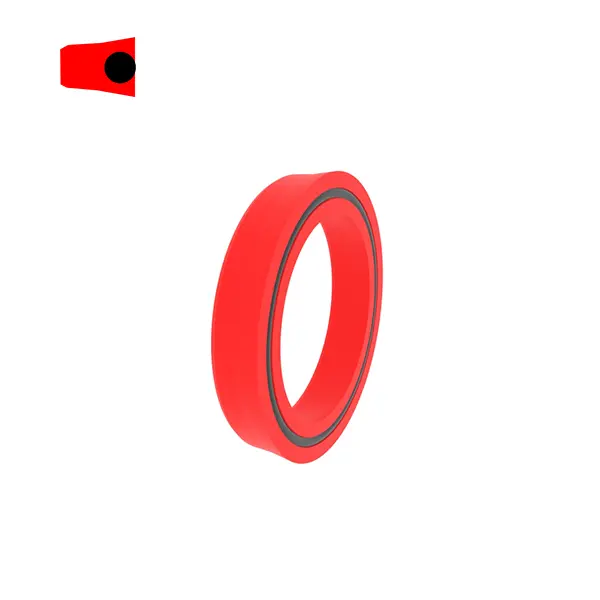

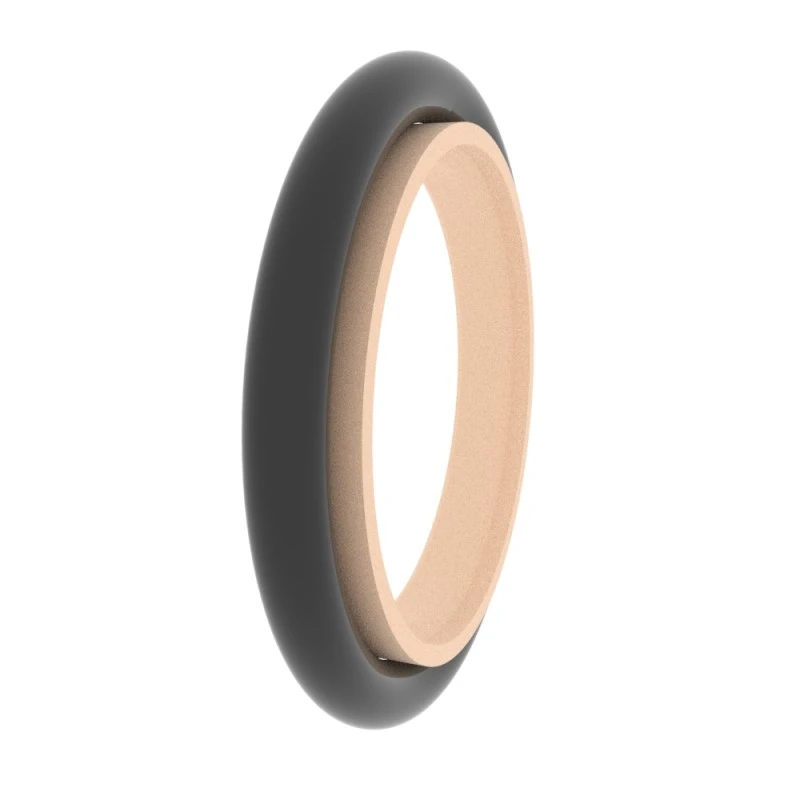

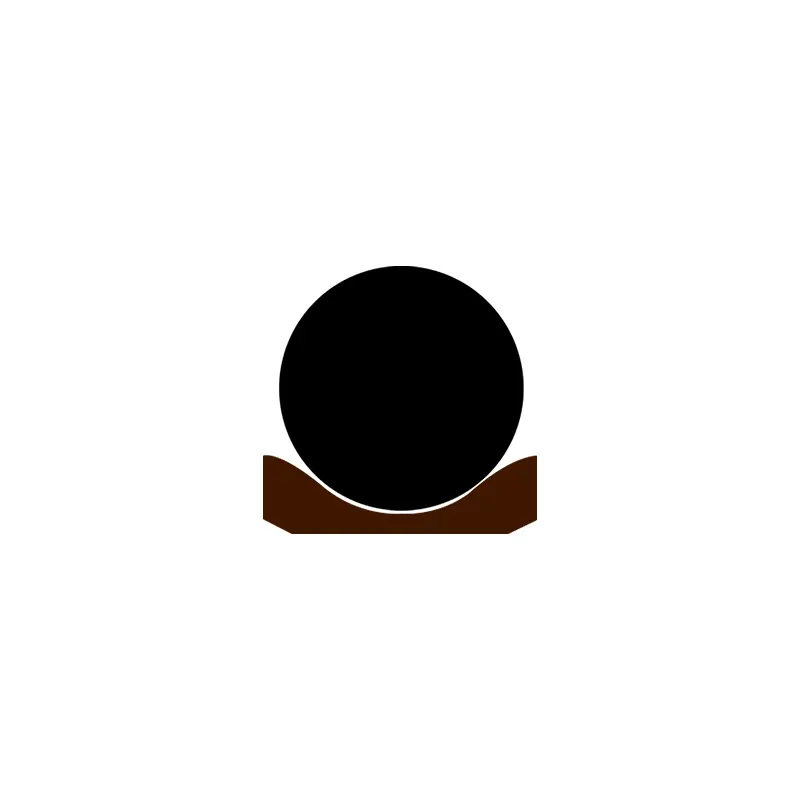

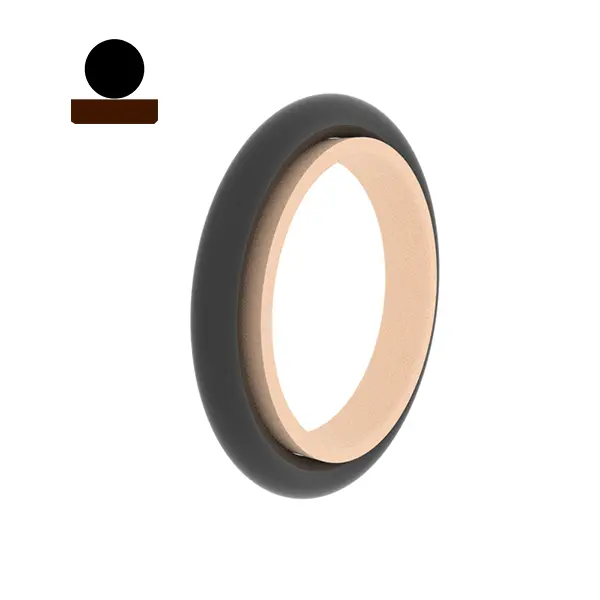

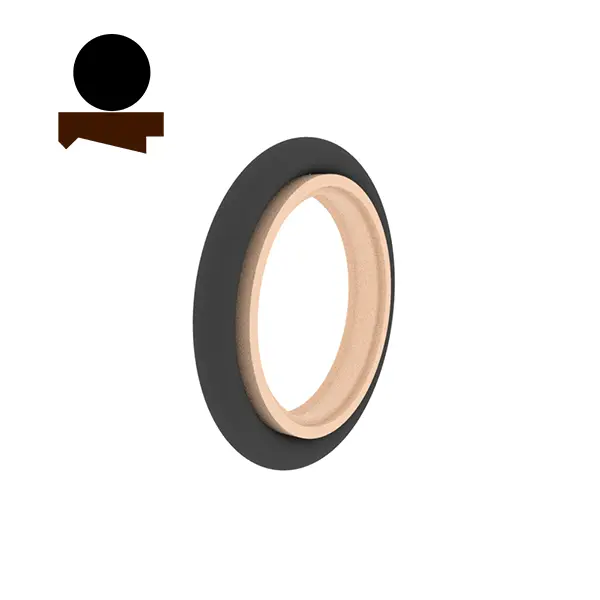

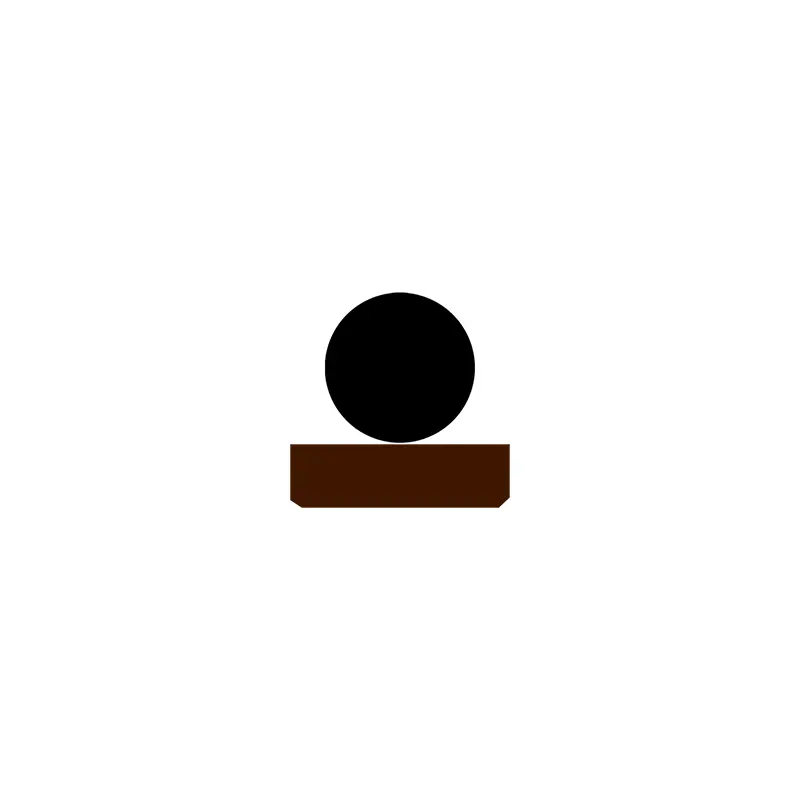

RCS109
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
F8 |
|
Φd |
H10 |
Bestellbeispiel
Modell: RCS109
Rillengröße: 100x115.1x6.3
Material: ptfe3+nbr
Siegeltyp: RCS109
Hauptanwendung: Ingenieurfahrzeuge, landwirtschaftliche Maschinen, Krane, marine hydraulische Geräte, Werkzeugmaschinen.
Vorteile: Niedrige Reibung, kein Kriechen, Resistenz mit hoher Verschleiß, nur gute Anti-Extrusion-Leistung, gute thermische Leitfähigkeit, stabile Einbettungsnut, breiter Temperaturbereich.
Material: Tetrafluorethylen, Nitrilgummi oder Fluorkautschuk
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximale Extrusionslücke |
|||
|
100BAR |
200Bar |
400BAR |
|||||||
|
5-7.9 |
Φd+4,9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φd+7,3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φd+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φd+15.1 |
6.3 |
7.55 |

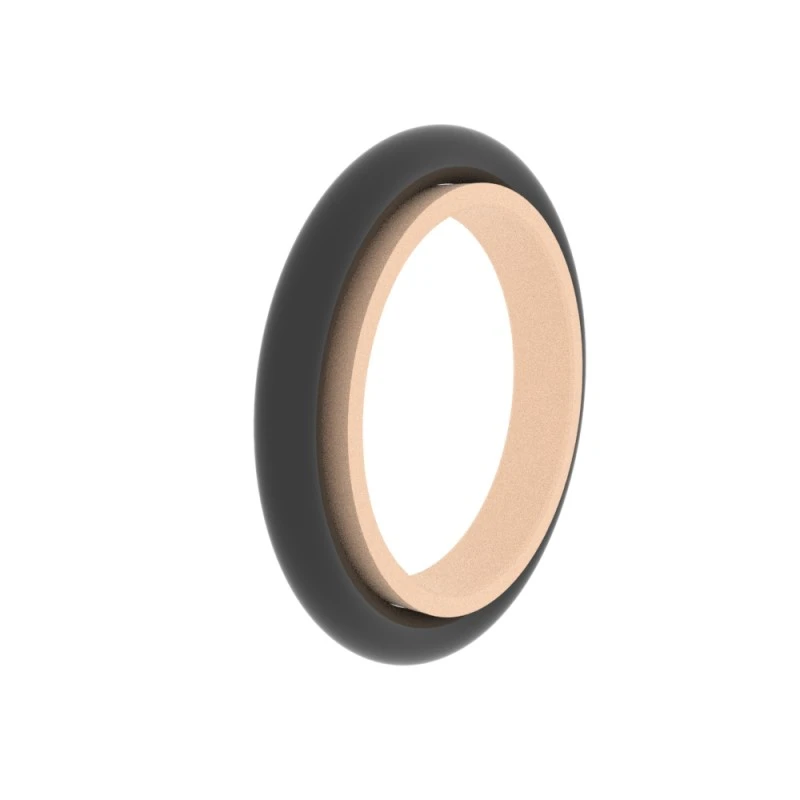

0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd+20,5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φd+27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

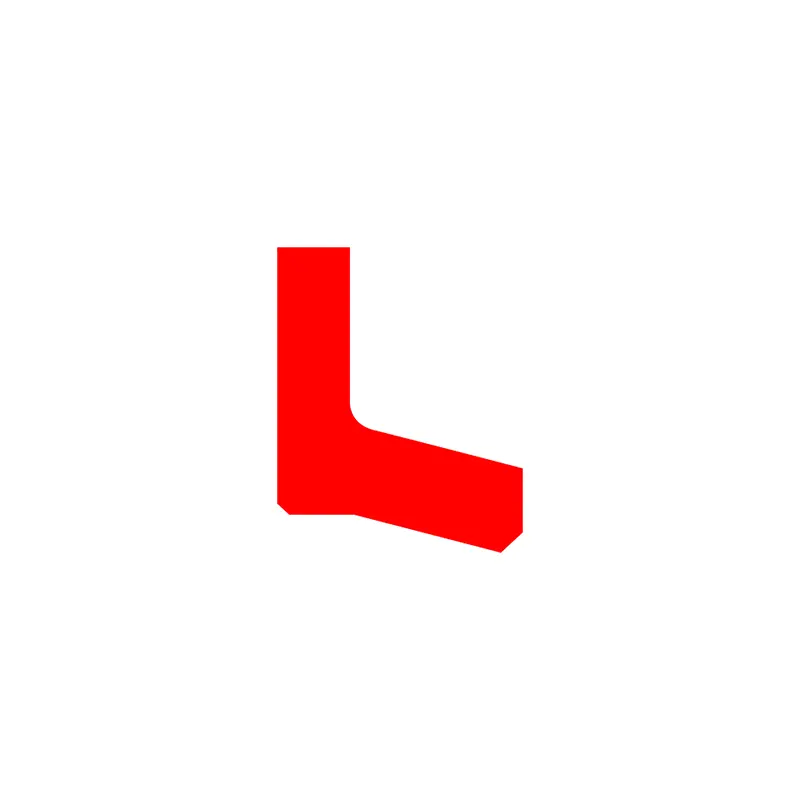

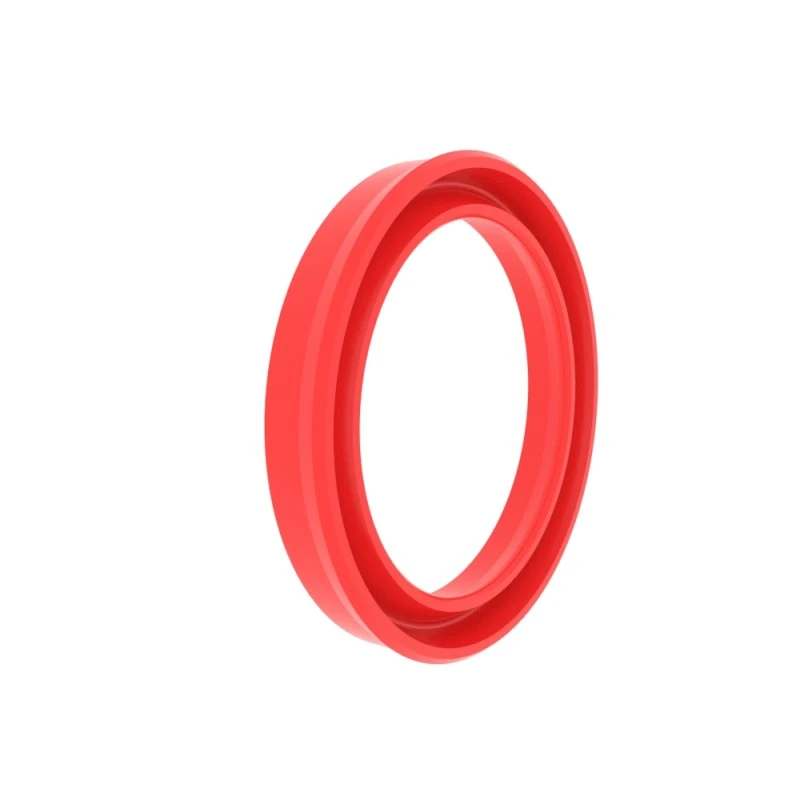

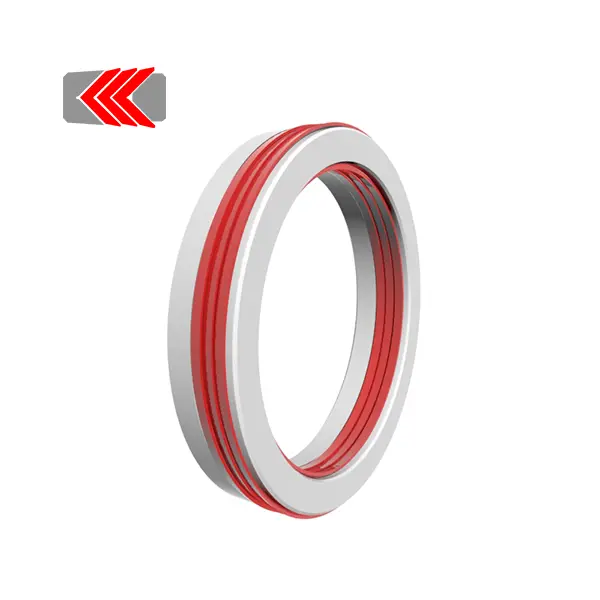

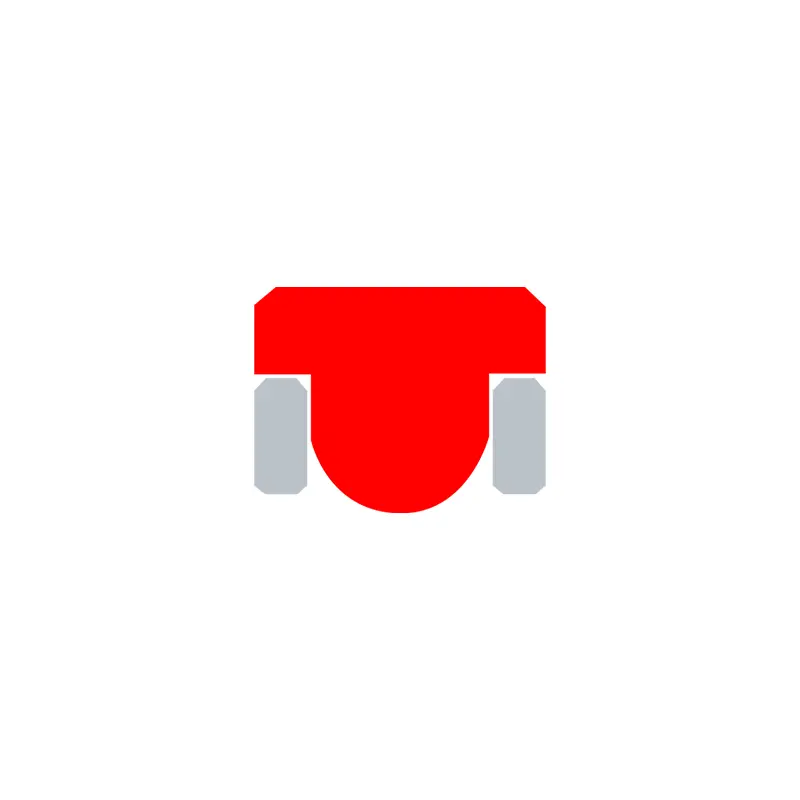

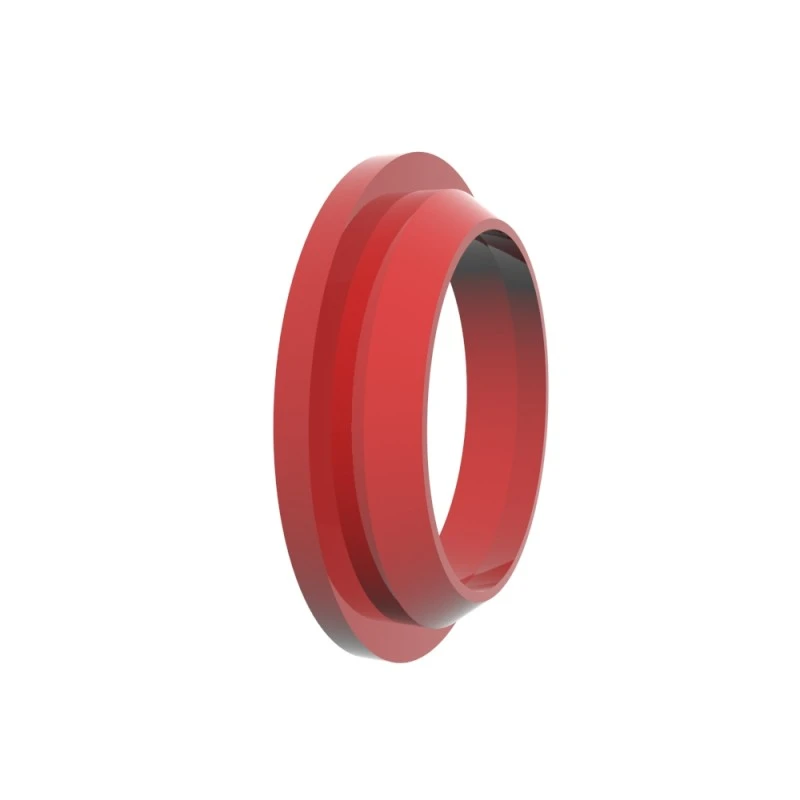

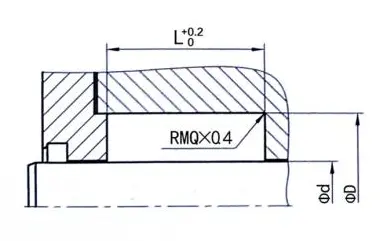

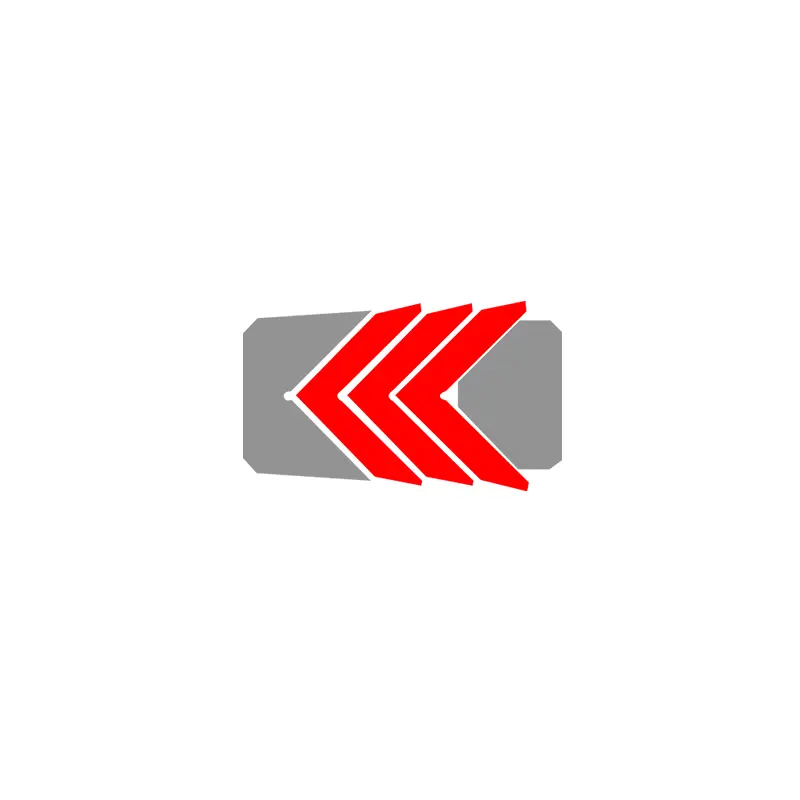

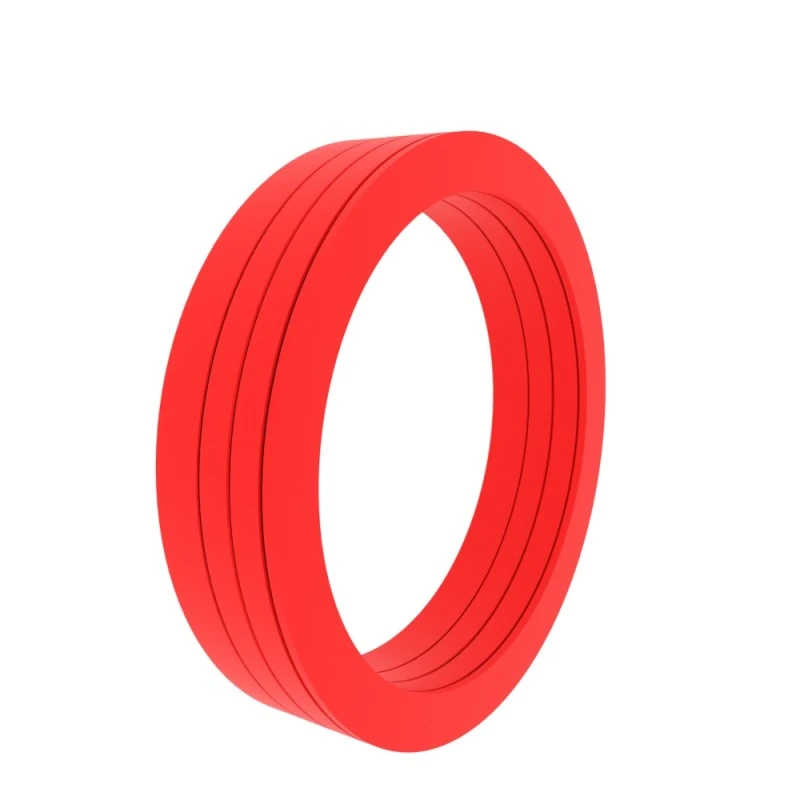

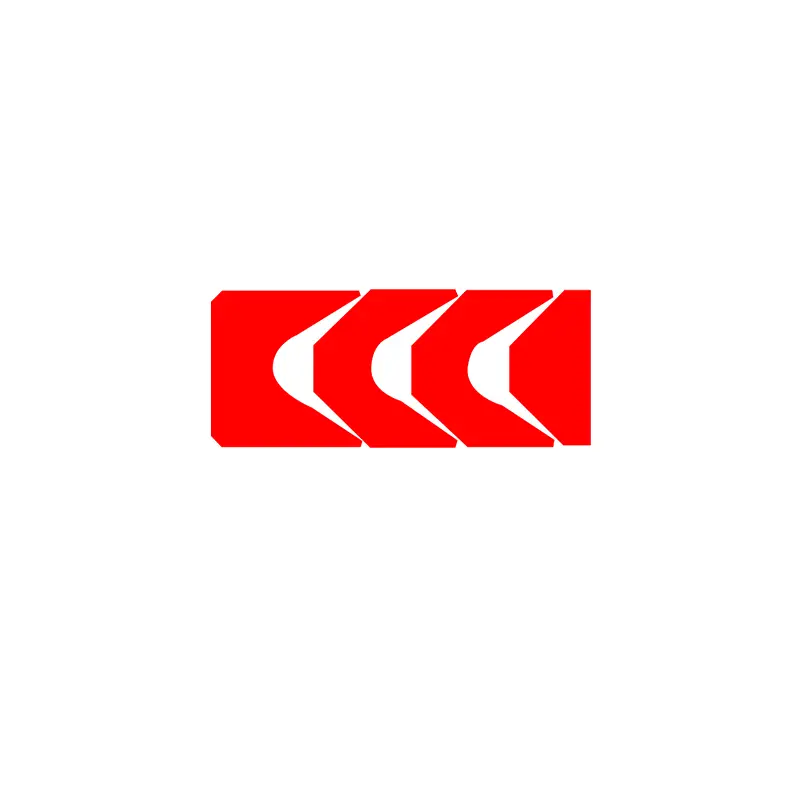

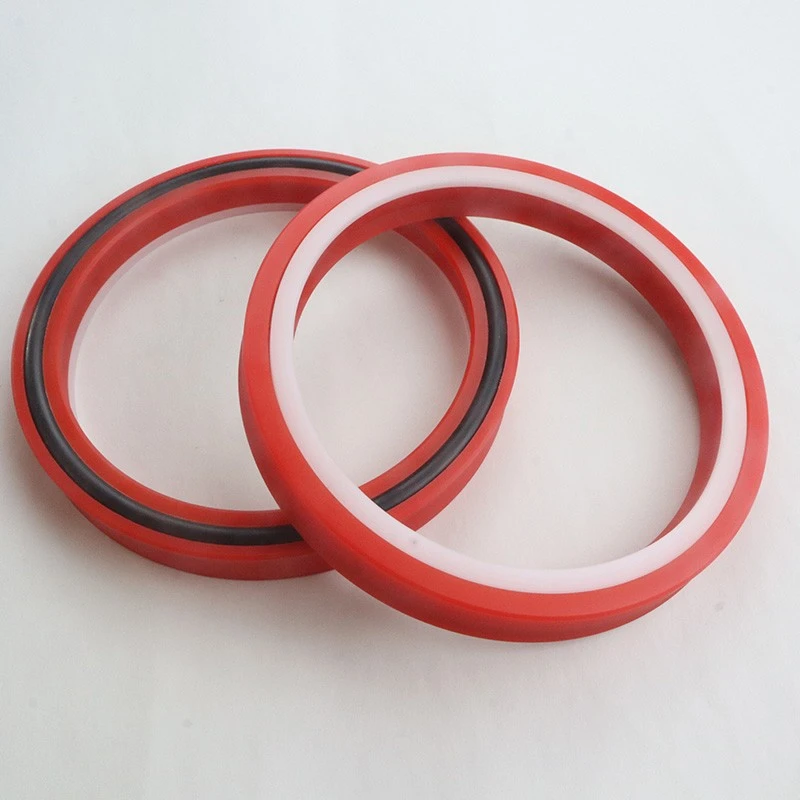

RCS110-112

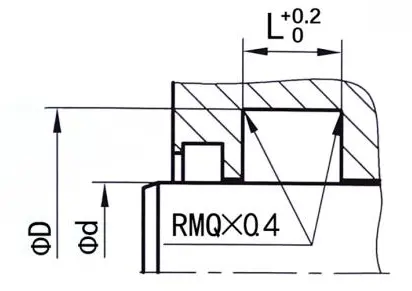

Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
F8 |
|
Φd |
H10 |
Bestellbeispiel
Modell: RCS110-112
Rillengröße: 100x120x32
Material: RC-PU-H+POM
Siegeltyp: RCS110-112, RCS126-128
Hauptanwendung: Für schwere Industriemaschinen, Pressen
Vor-
Material: Polyurethan, Polyoxymethylen, Nylon
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
10-39.9 |
Φd+10 |
16 |
5 |
|||
|
40-74.9 |
Φd+15 |
25 |
7.5 |
|||
|
75-149,9 |
Φd+20 |
32 |
10 |
|||
|
150-199.9 |
Φd+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd+30 |
50 |
15 |
|||
|
300-599.9 |
Φd+40 |
63 |
20 |
|||
|
＞ 600 |
Φd+40 |
80 |
20 |
|||
|
＞ 1000 |
Φd+50 |
100 |
25 |
|||

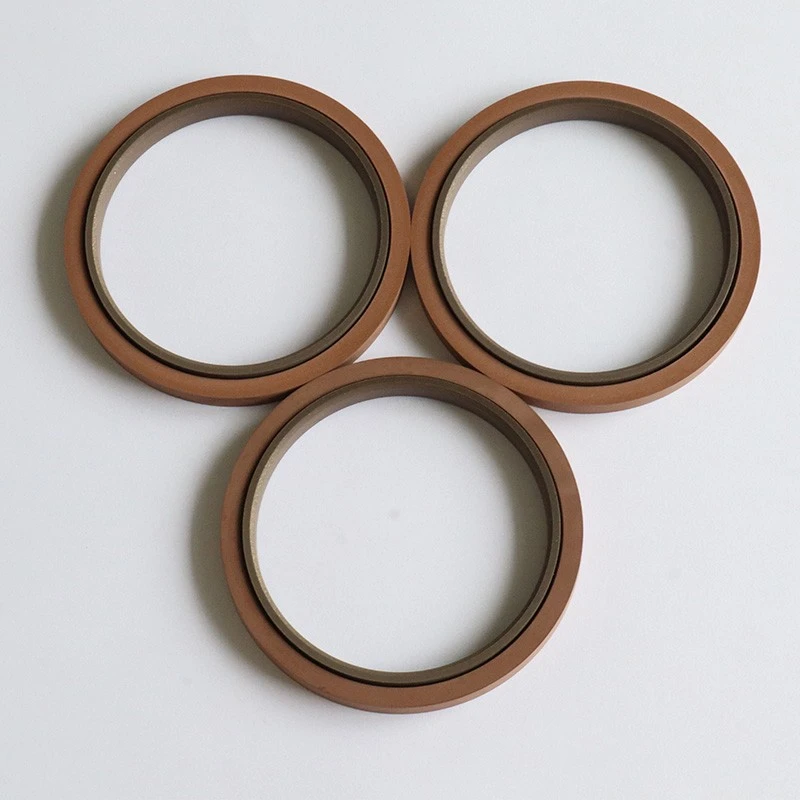

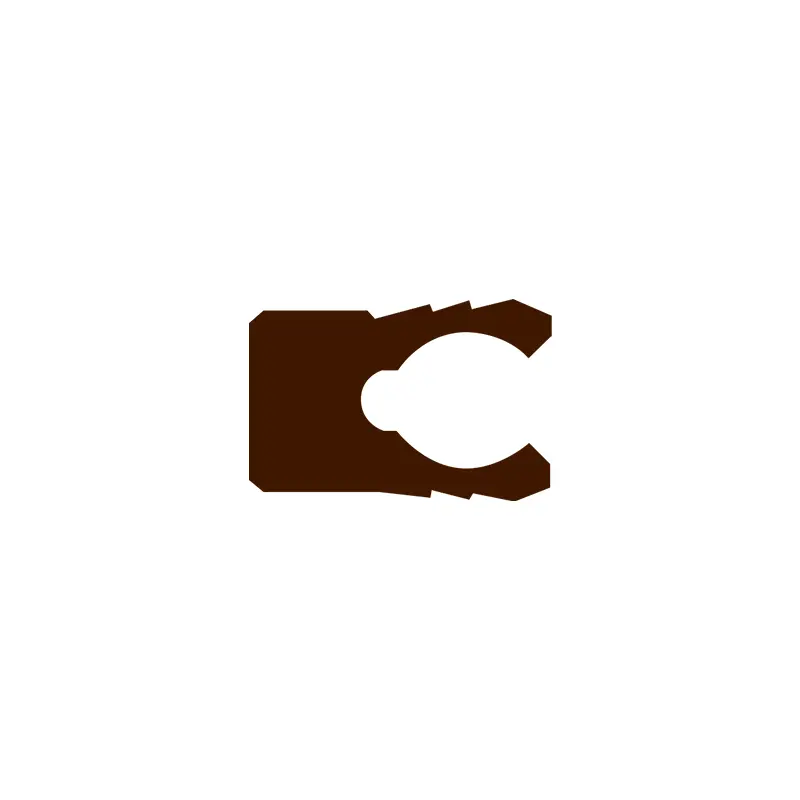

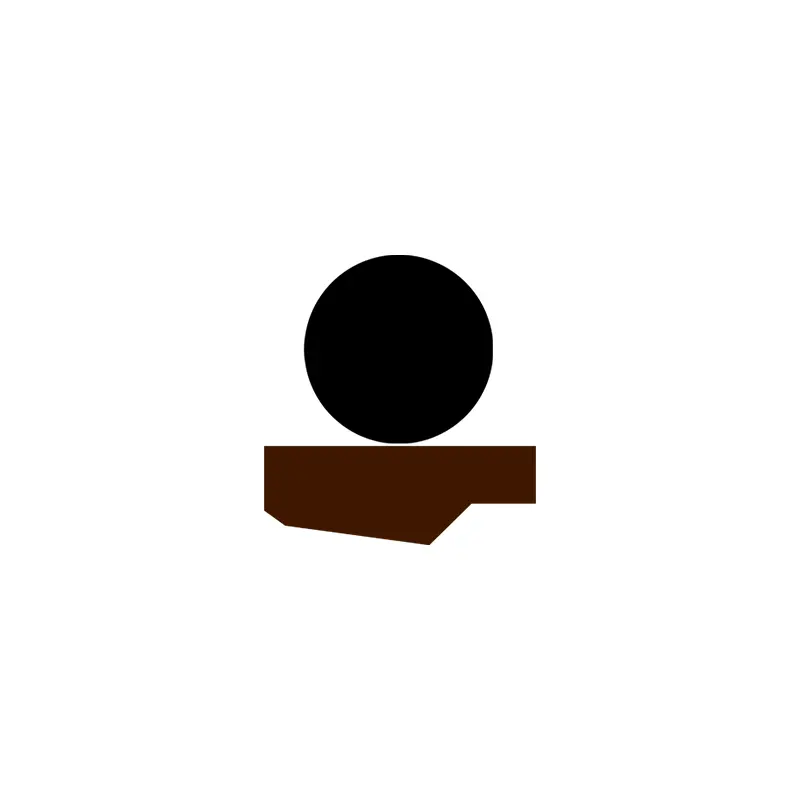

RCS119
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
F8 |
|
Φd |
H10 |
Bestellbeispiel
Modell: RCS119
Rillengröße: 100x109.4x7.1
Material: ptfe2+nbr
Siegeltyp: RCS119
Hauptanwendung: Chemische Industrie, schnelle Zylinder und Positionierungsmaschinen. Lebensmittelindustrie, Pharmaindustrie.
Vorteile: Resistent gegen hohe Temperaturen und verschiedene chemische Medien, niedriger Reibungskoeffizient, kein Kriech, gute trockene Reibungseigenschaften, niedrige statische und Reibungswerte.
Material: PTFE+Blattfeder
|

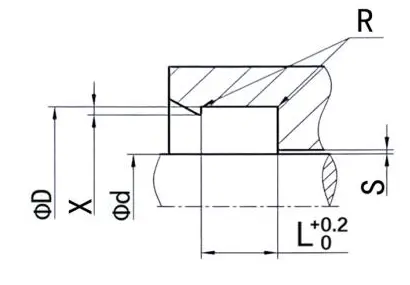

Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximale Extrusionslücke |
|||
|
100BAR |
200Bar |
400BAR |
||||||||
|
10-19.9 |
D+4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D+6,2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D+9,4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D+12,2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
D+19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
