Wir konzentrieren uns auf die diversifizierten Bedürfnisse auf dem Gebiet der Kolbenversiegelungen und bieten leistungsstarke Lösungen für alle Szenarien von Hydraulik und Pneumatik. Unsere Produktlinie ist als Kern in einwirksame und doppelte Wirkung unterteilt, wobei die materielle Innovation und die strukturelle Optimierung kombiniert werden, um die Versiegelungsherausforderungen der herkömmlichen Industrie bis hin zu extremen Arbeitsbedingungen zu begegnen:
1. Highlights der Kolbenversiegelungsreihe: Serie Turn Seals:
Hochdruck und Anti-Extrusion: Die RCK102/102R/104-Serie ist für hohen Druck ausgelegt, und die Stützstruktur wird gestärkt, um sich an große Lücken und schmale Rillen anzupassen. RCK109H/120/122 und andere Kombinationsdichtungen integrieren Führungsringe und Elastomere, um die 35 mPA+ Hochdruckgrenze zu durchbrechen, insbesondere für Bergbau und schwere Maschinen.
Dynamische Anpassungsfähigkeit: RCK108/125/138 verwendet Tetrafluorethylenmaterial, um eine stabile Versiegelung von extrem niedriger Geschwindigkeit bis hoher Geschwindigkeit (0,01 ~ 5 m/s) zu erzielen, und die niedrigen Reibungseigenschaften sind für die Gehydraulik und Präzisionsausrüstung geeignet.
Extreme Umwelttoleranz: RCK119/139 ist mit Mander Spring und PTFE-Material ausgestattet, das korrosionsresistente und trocken-lehrresistente ist. Der weite Temperaturbereich von -40 ° C ~ 200 ℃ deckt chemische, pharmazeutische Hochtemperaturreaktoren und aseptische Produktionslinien mit Lebensmitteln ab.
2. Branchengepasstes Design:
Wartung und Modifikation: RCK116/216 vereinfacht den Installationsprozess und passt sich den Anforderungen der alten Zylinderreparatur und dem schnellen Austausch von Lebensmittelfüllungsgeräten an.
Dual -Medium -Isolierung: RCK144/145 hat eine ursprüngliche Doppellippenstruktur, mit der gleichzeitig Öl/Wasser- oder Gas/Flüssigmischmedien versiegelt werden können, die für komplexe Arbeitsbedingungen geeignet sind.
Kurze Schlaganfalloptimierung: RCK103/143 verbessert die Einbettungsstabilität durch die O-Ring-Vorspannung, um das Risiko einer Leckage bei hydraulischen Zylinder mit kurzer Treffer zu vermeiden.
3.. Kerntechnologievorteile:
Materialwissenschaft: Das Ölspeicherdesign von Polyurethan Lippen (RCK205) erweitert die Lebensdauer der schmierfreien Pneumatik, und Tetrafluorethylen (RCK108) berücksichtigt sowohl Verschleißresistenz als auch chemische Resistenz.
Strukturelle Innovation: Back-to-Back-Leitringe (RCK101), Stützring-Anti-Twist (RCK120) und andere Konstruktionen sorgen für die Haltbarkeit von Robben unter Vibrationen und exzentrischen Lasten.
Wir sind bestrebt, "Seal-Guide-Wear-resistente" integrierte Lösungen für mehr als 20 Branchen wie Bergbaumaschinen, Injektionsformgeräte und medizinische Geräte bereitzustellen, die Kosten und Leistung mit standardisierten Modulen und maßgeschneiderten Dienstleistungen auszugleichen, Kunden dabei zu helfen, die Wartungskosten zu senken und die Zuverlässigkeit der Ausrüstung zu verbessern.
Produktfunktionen und Anwendungen:
Kolbenversiegelungsdichtungen sind für hydraulische Zylinder und Zylinder, Standardhydraulikzylinder und hydraulische Maschinen geeignet. Die Hauptanwendungen umfassen Baumaschinen, landwirtschaftliche Maschinen, Kräne und Standardzylinder.
Wenn es in der chemischen Industrie verwendet wird, wird es im Allgemeinen für schnelle Zylinder und Positionierungsmaschinen verwendet. Es kann auch in der Lebensmittelindustrie, in der Pharmaindustrie und in den Akkumulatoren eingesetzt werden.
Vorteile

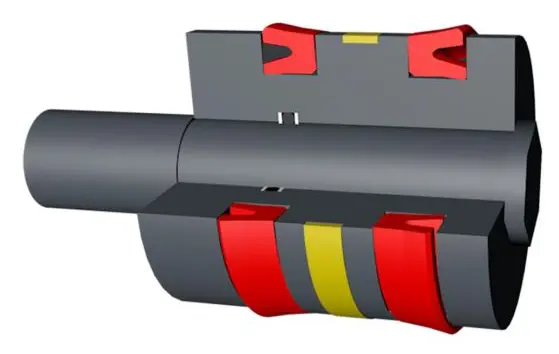

Kolbenversiegelungsdichtungen sind stabil in die Rille eingebettet, mit einer guten dynamischen und statischen Versiegelungsleistung, ohne zusätzliche Führungsringe, geringer Reibung, kein hydraulisches Kriechphänomen, hoher Resistenz mit hohem Verschleiß, gute Anti-Extrusionsleistung, gute thermische Leitfähigkeit, breit anwendbares Temperaturbereich und starke verbleibende Ölrückgänge unter dynamischen Erkrankungen.

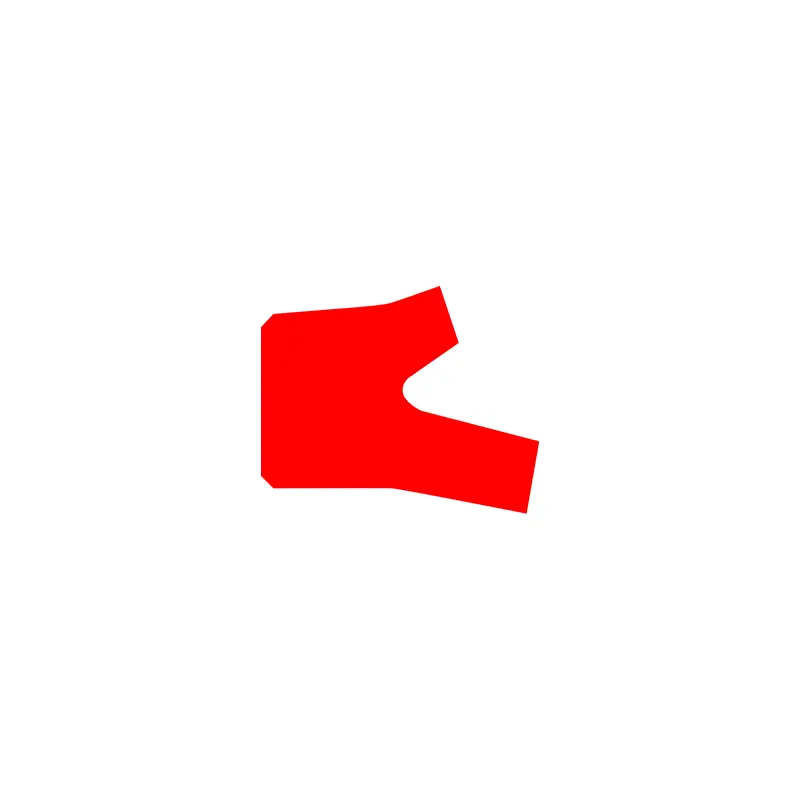

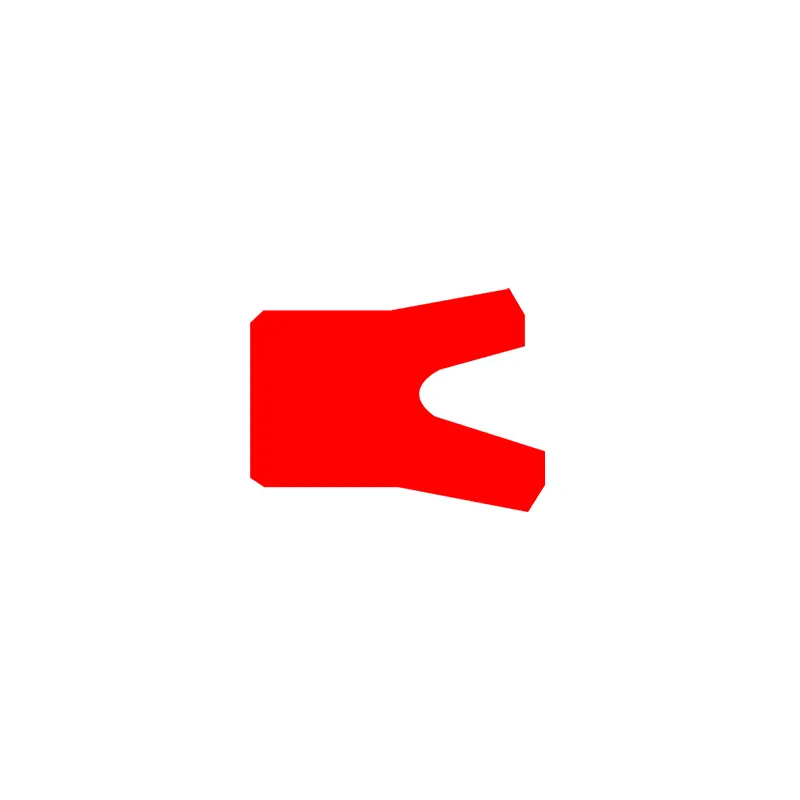

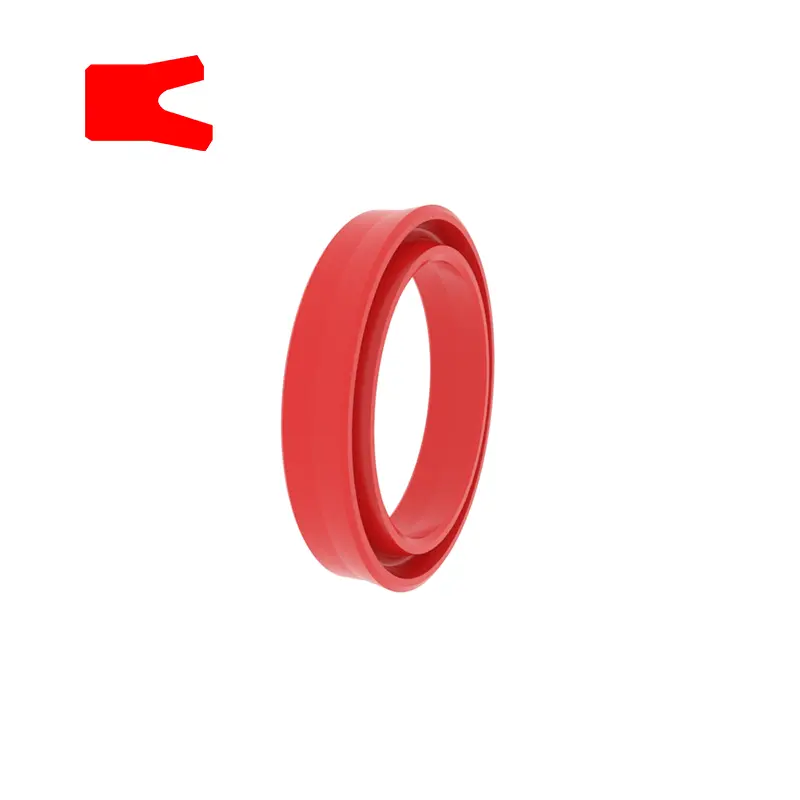

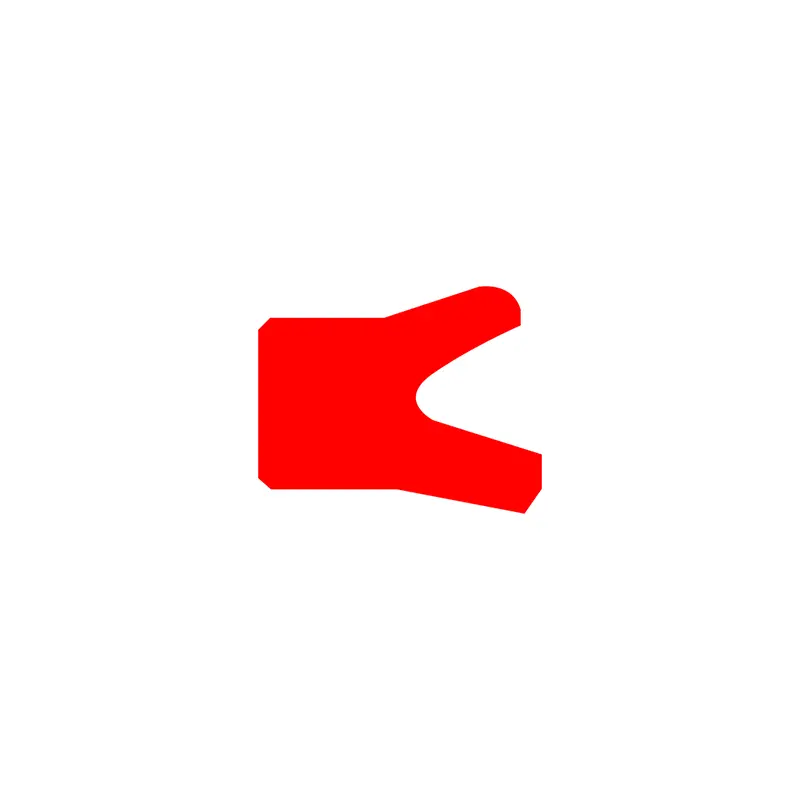

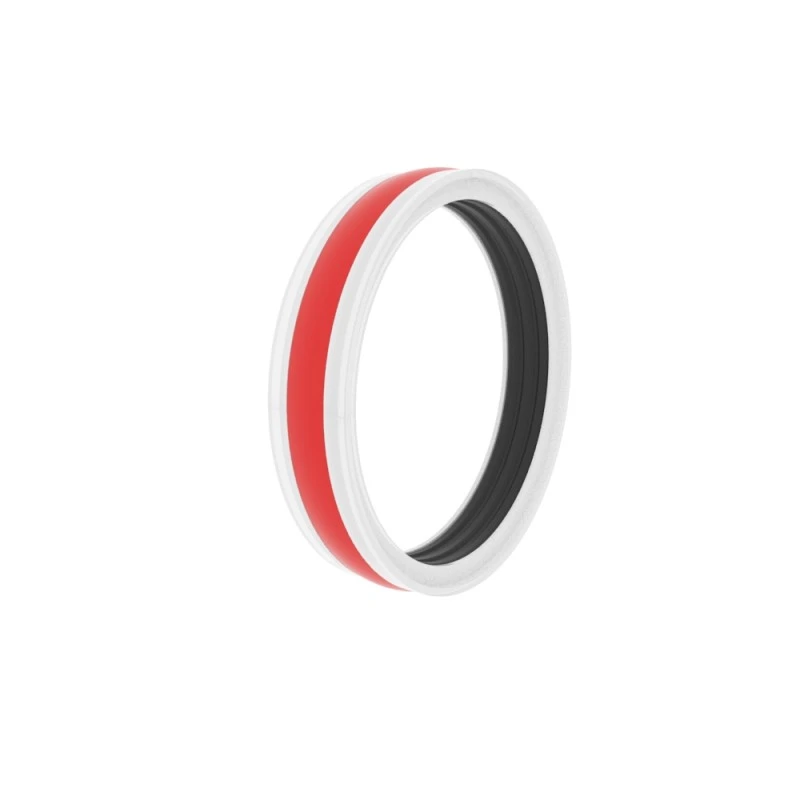

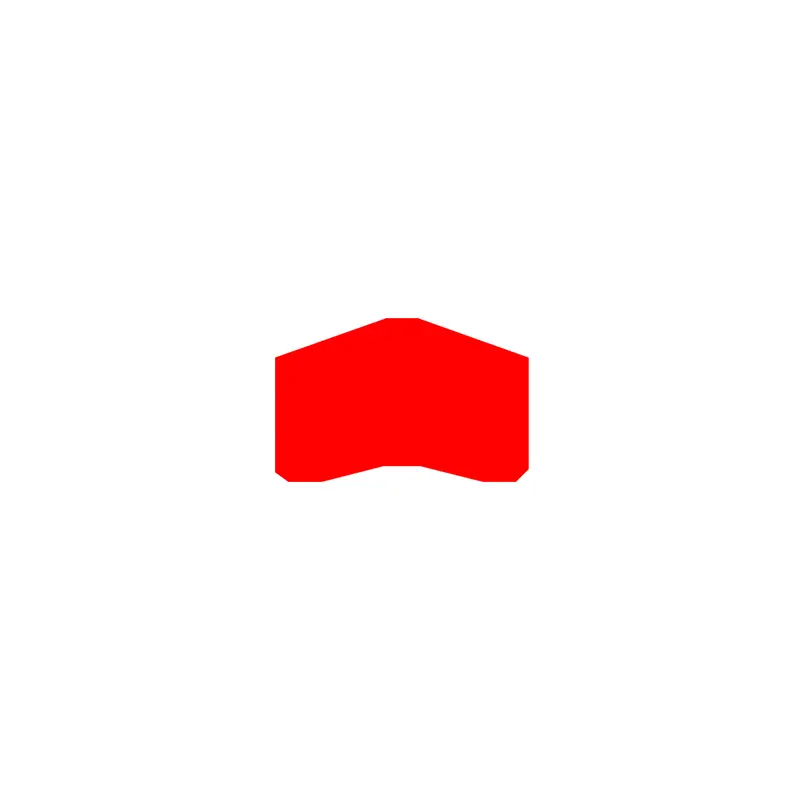

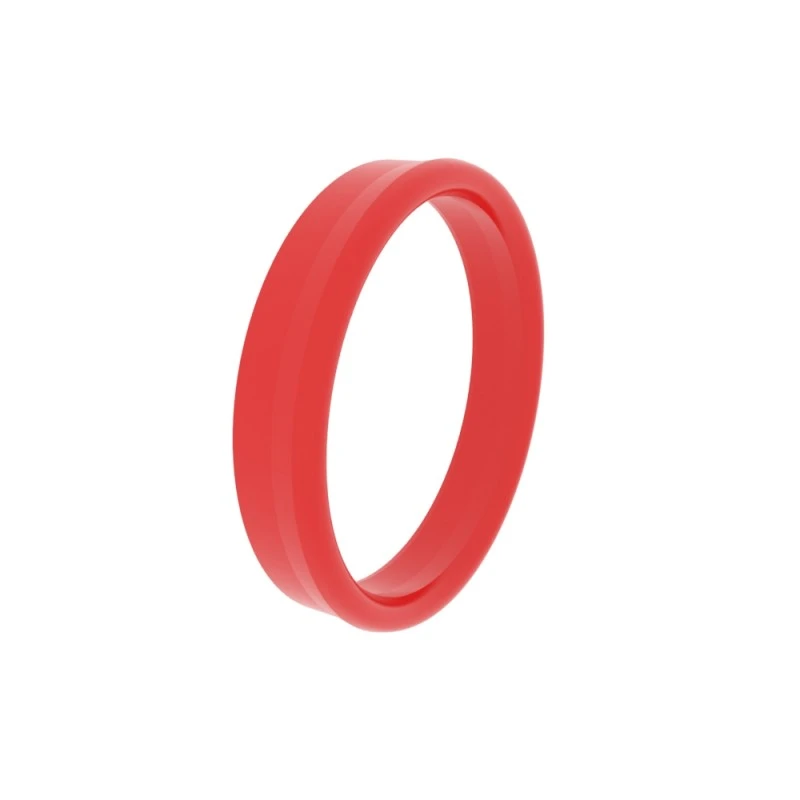

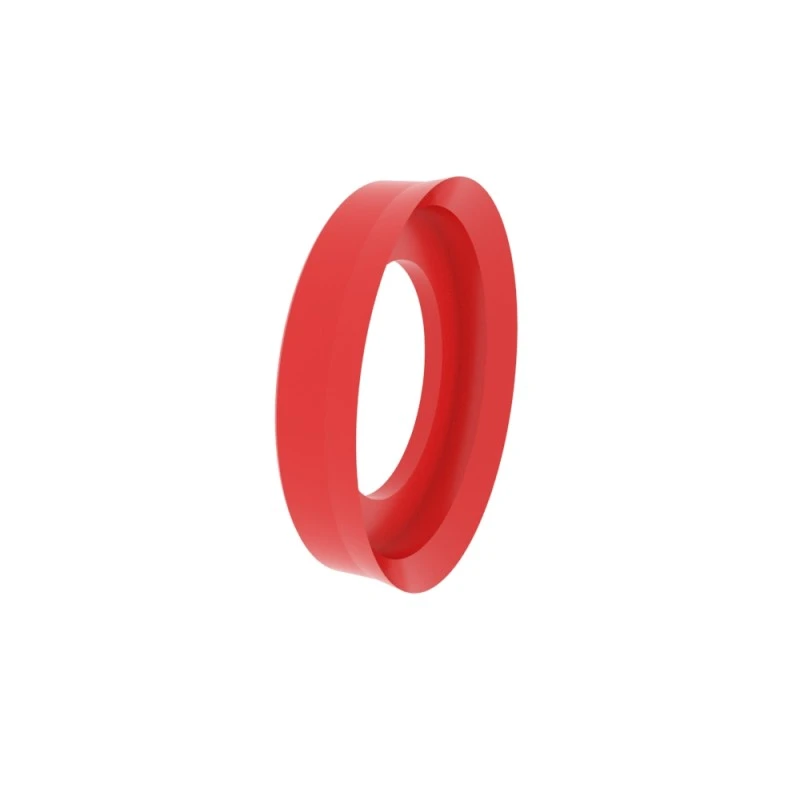

RCK101

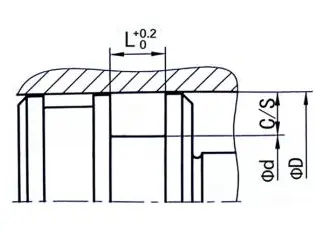

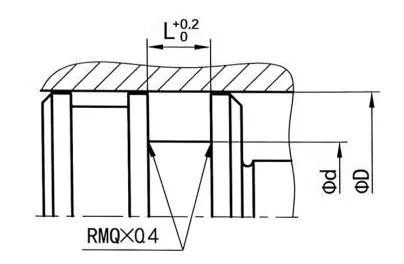

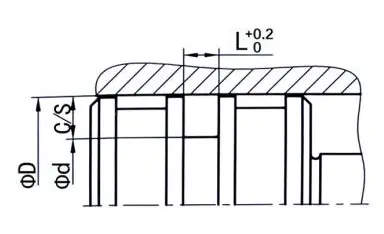

Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
H10 |
|
Φd |
H9 |
Bestellbeispiel
Modell: RCK101
Rillengröße: 100x84x10
Material: RC-PU-H

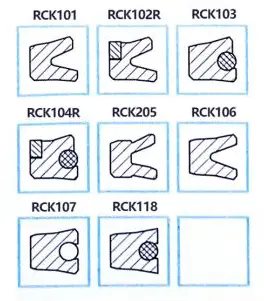

Siegeltyp: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Hauptanwendung: Geeignet für hydraulische und pneumatische Zylinder
Vorteile: Es ist stabil, wenn sie in die Rille eingebettet ist, eine ausgezeichnete dynamische und statische Versiegelungsleistung aufweist, ist für einen weiten Temperaturbereich anwendbar und unter dynamischen Bedingungen eine starke Restöl -Rendite -Fähigkeit.
Material: Polyurethan, Gummi
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximale Extrusionslücke |
|||
|
100BAR |
250BAR |
400BAR |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149,9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

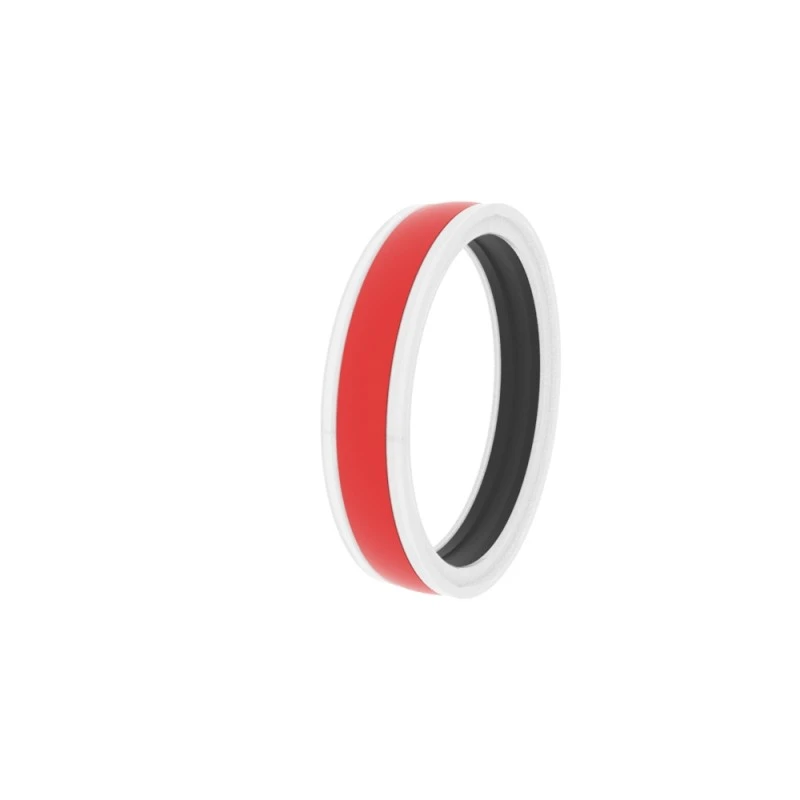

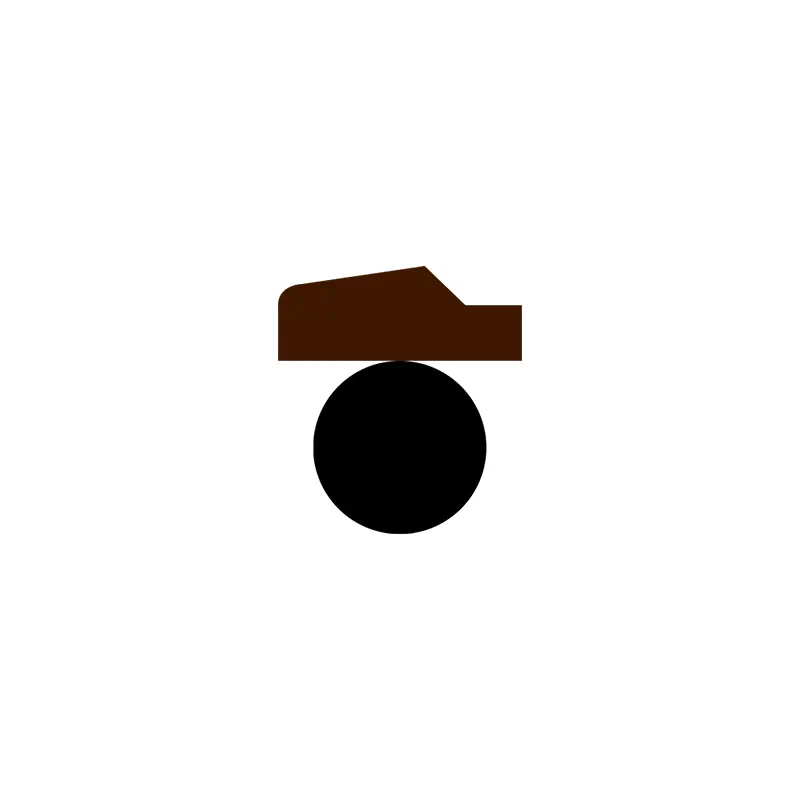

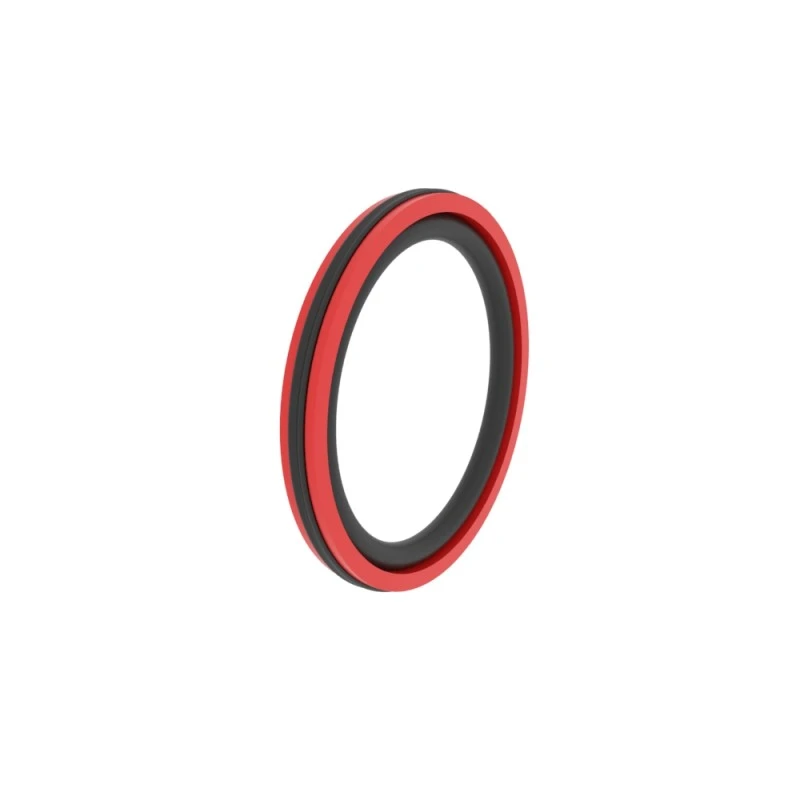

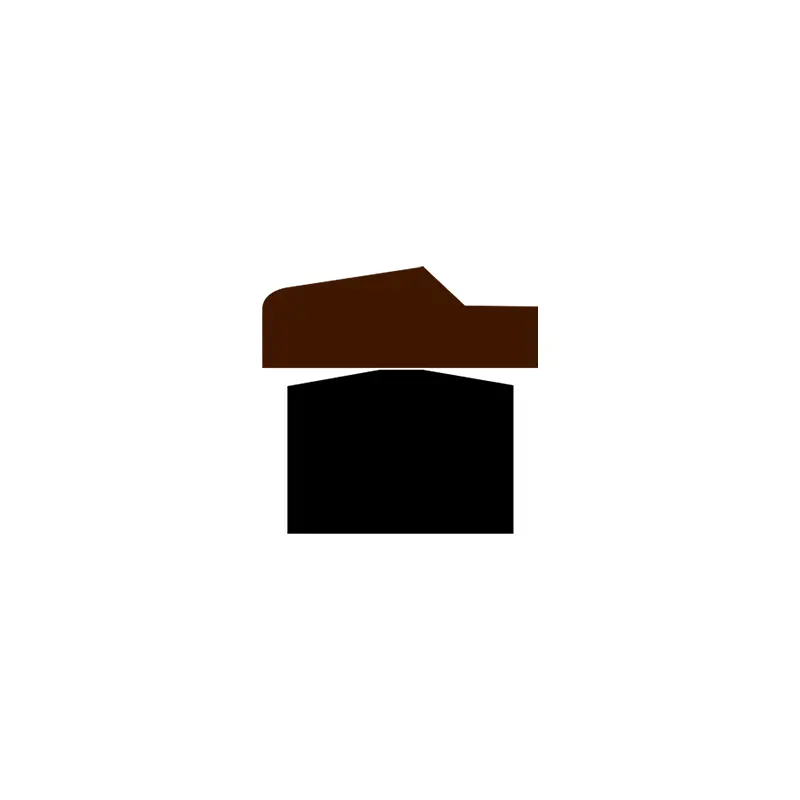

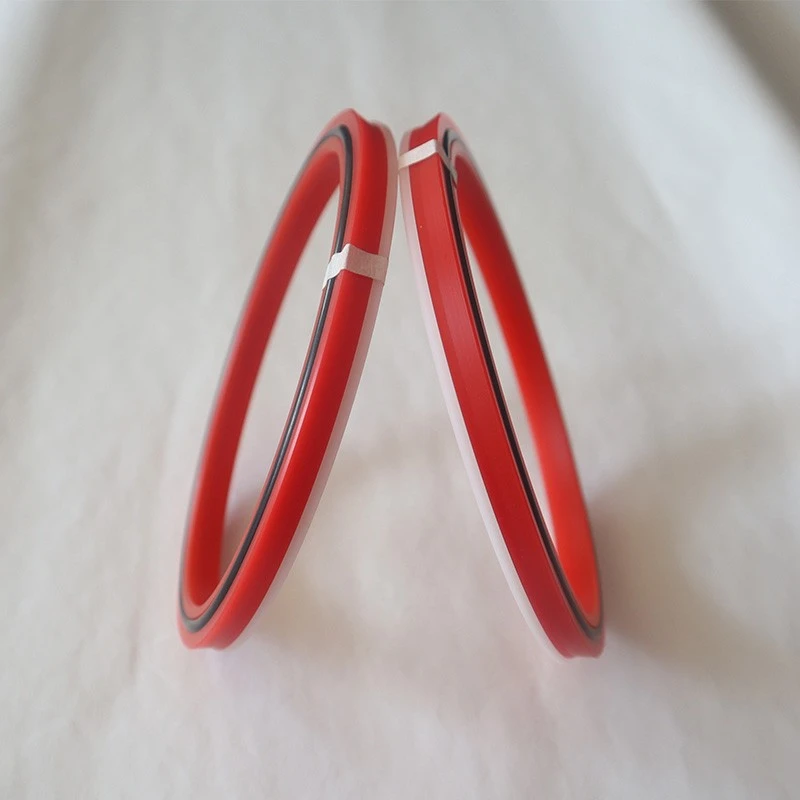

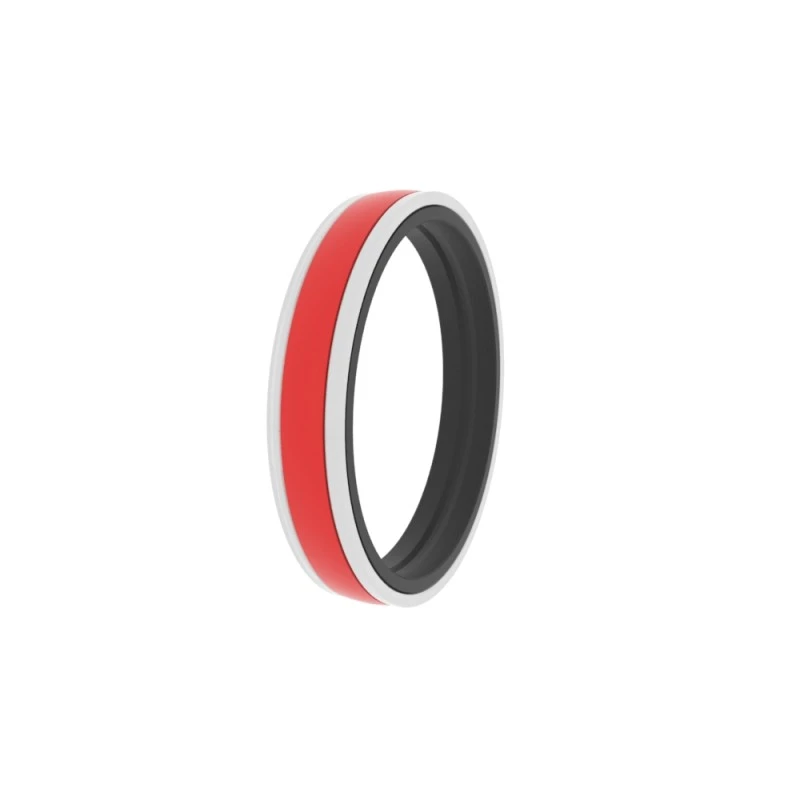

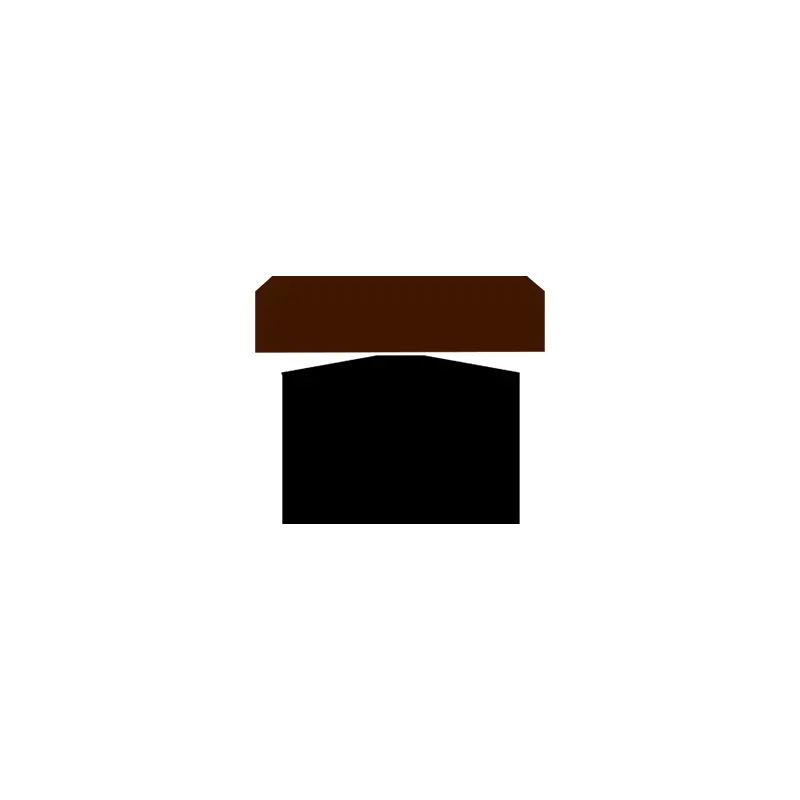

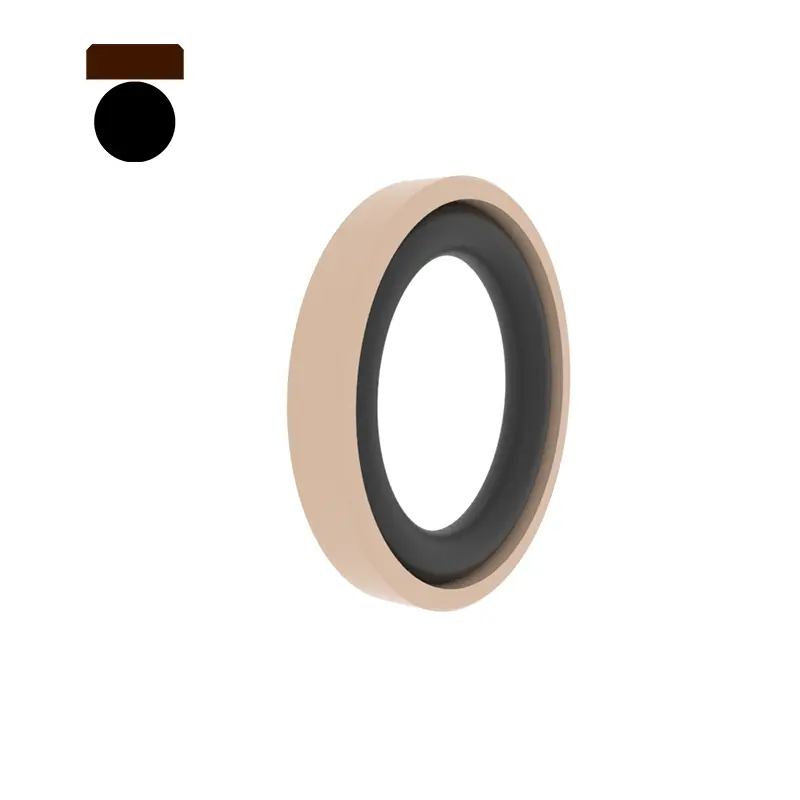

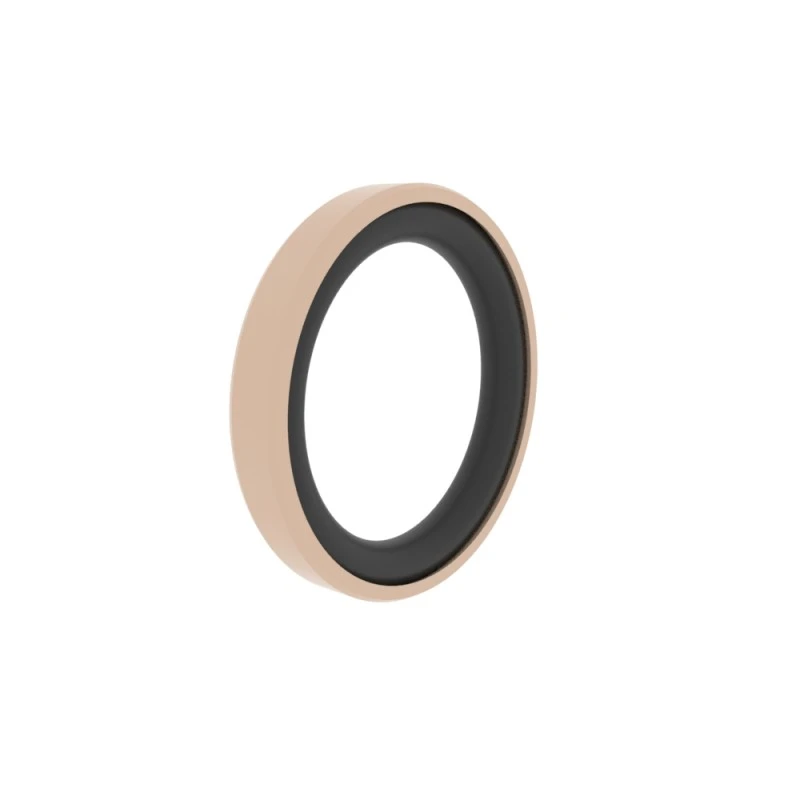

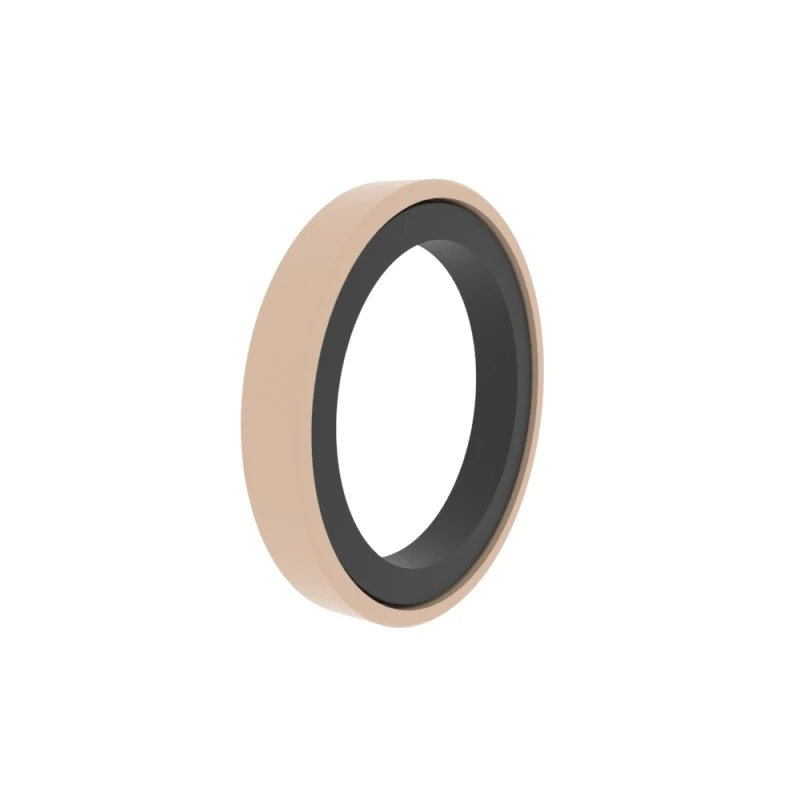

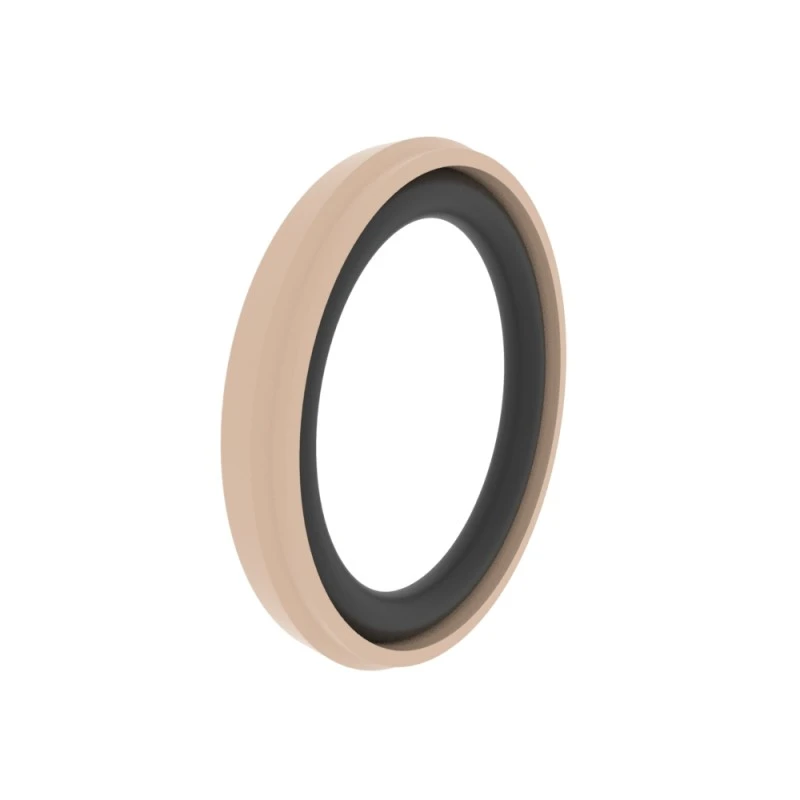

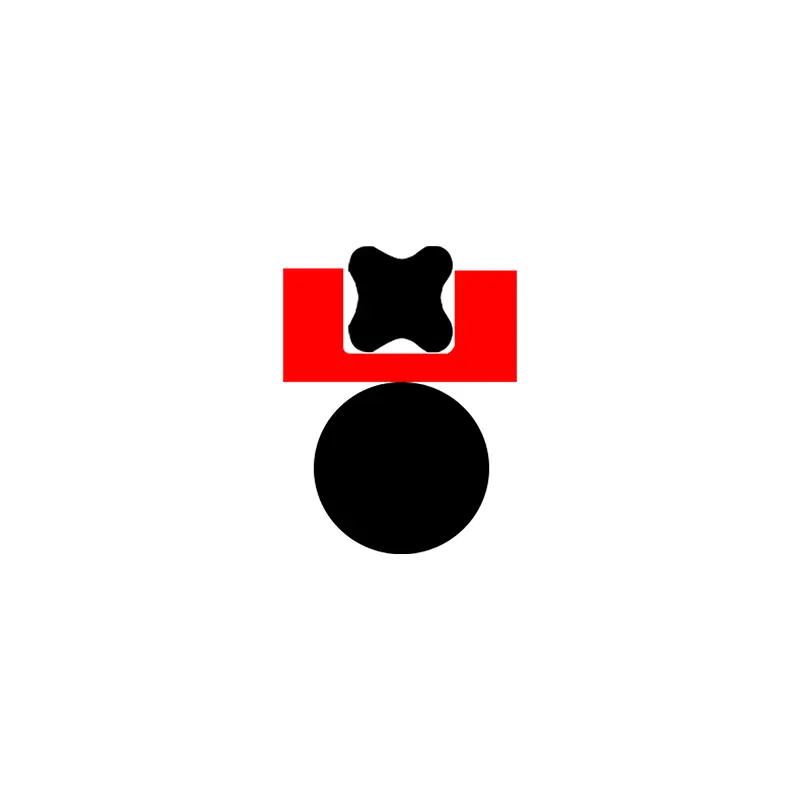

RCK108
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
H10 |
|
Φd |
H9 |
Bestellbeispiel

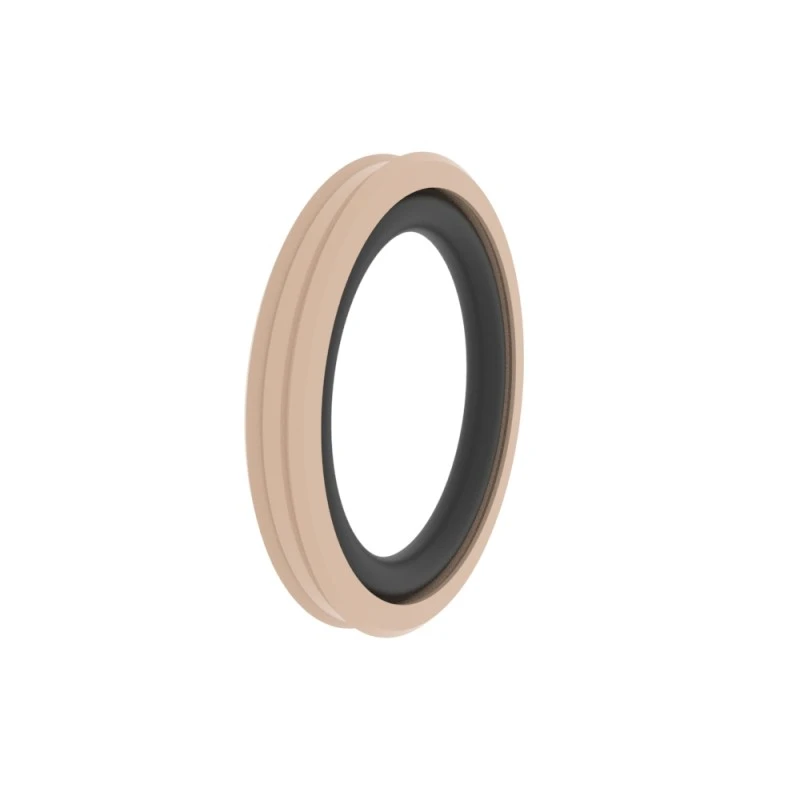

Modell: RCK108
Rillengröße: 100x84.5x6.3
Material: ptfe3+nbr
Siegeltyp: RCK108, RCK125, RCK140, RCK238, RCK138
Hauptanwendung: Standardhydraulikzylinder und mobile Hydraulikmaschinerie
Vorteile: Niedrige Reibung, kein hydraulisches Kriech, hohe Verschleißresistenz, gute Anti-Extrusion-Leistung, gute thermische Leitfähigkeit, stabile Einbettungsnut, breiter Temperaturbereich.
Material: Tetrafluorethylen + Nitrilgummi oder Fluorkautschuk, Ultrahohe Härte Polyurethan + Nitrilkautschuk
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximale Extrusionslücke |
|||
|
100BAR |
250BAR |
400BAR |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79,9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

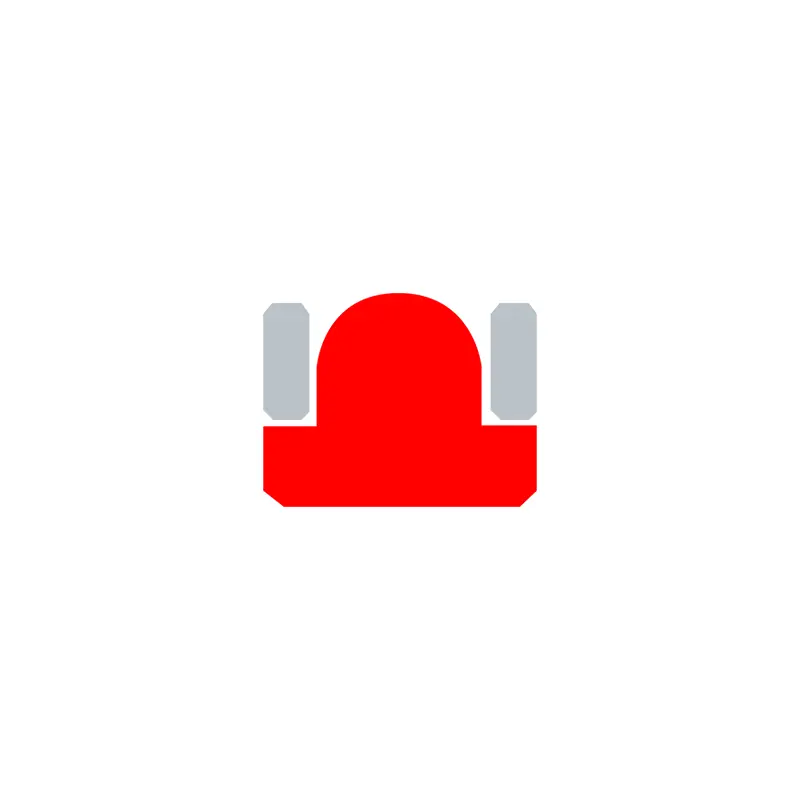

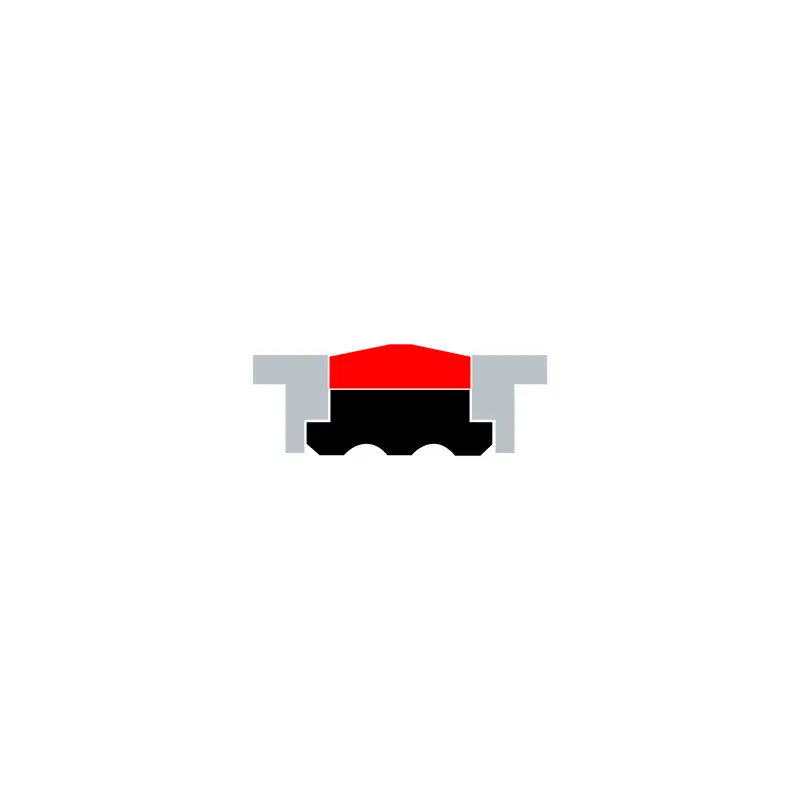

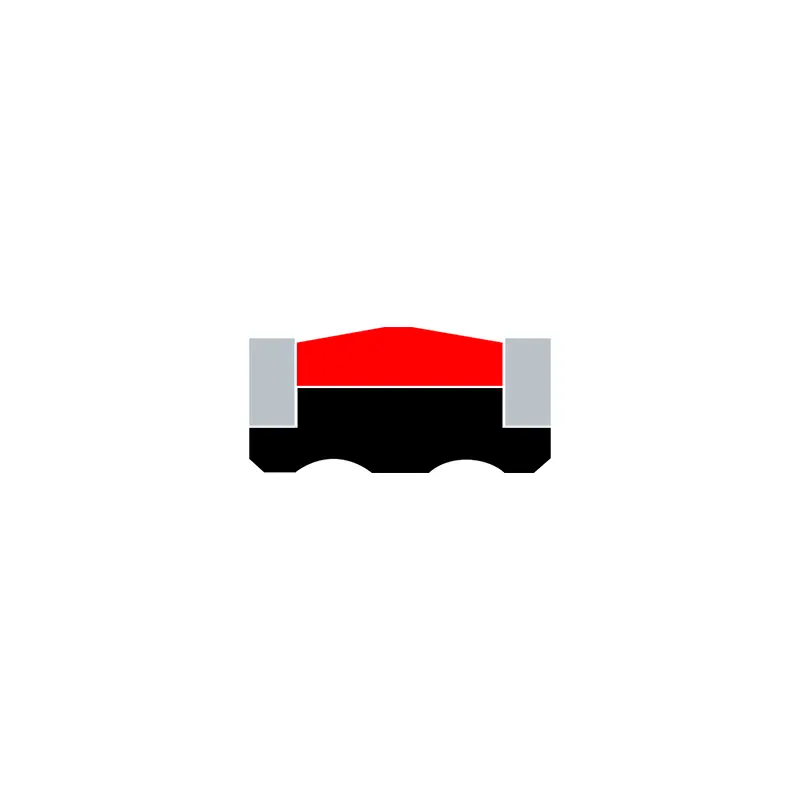

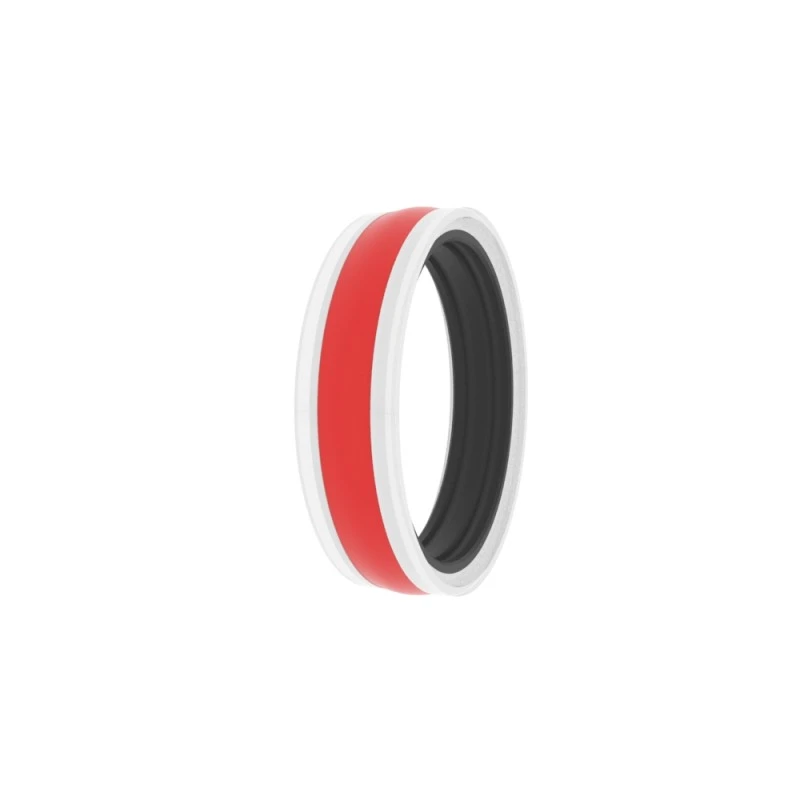

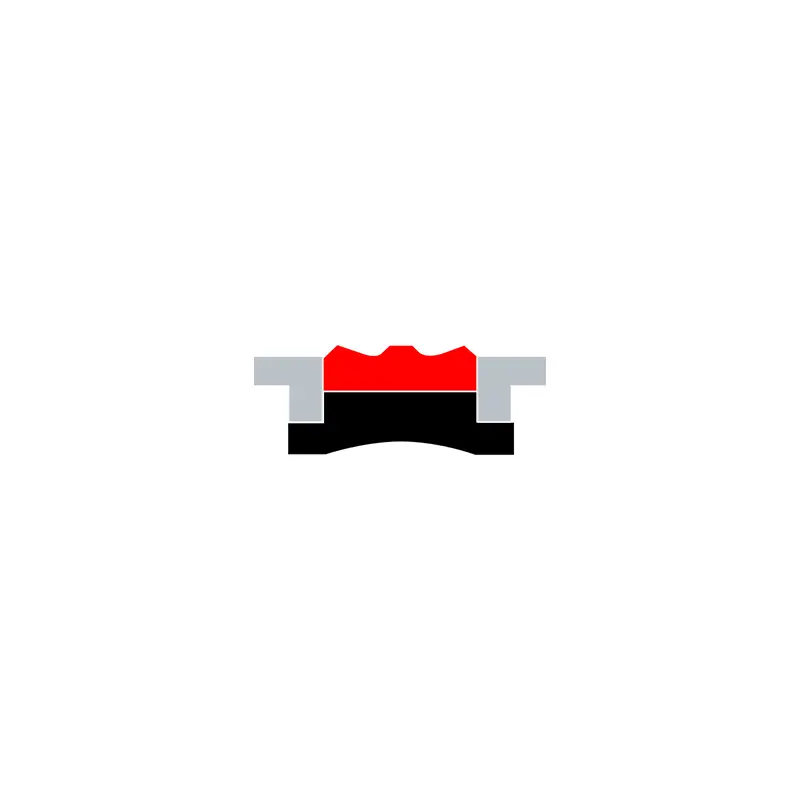

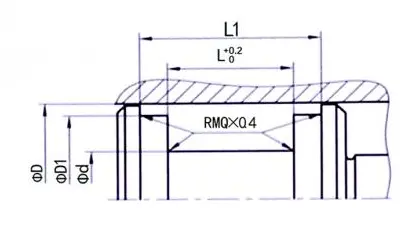

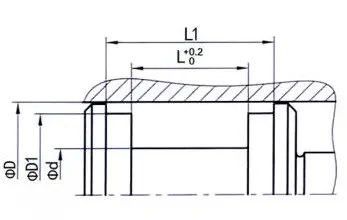

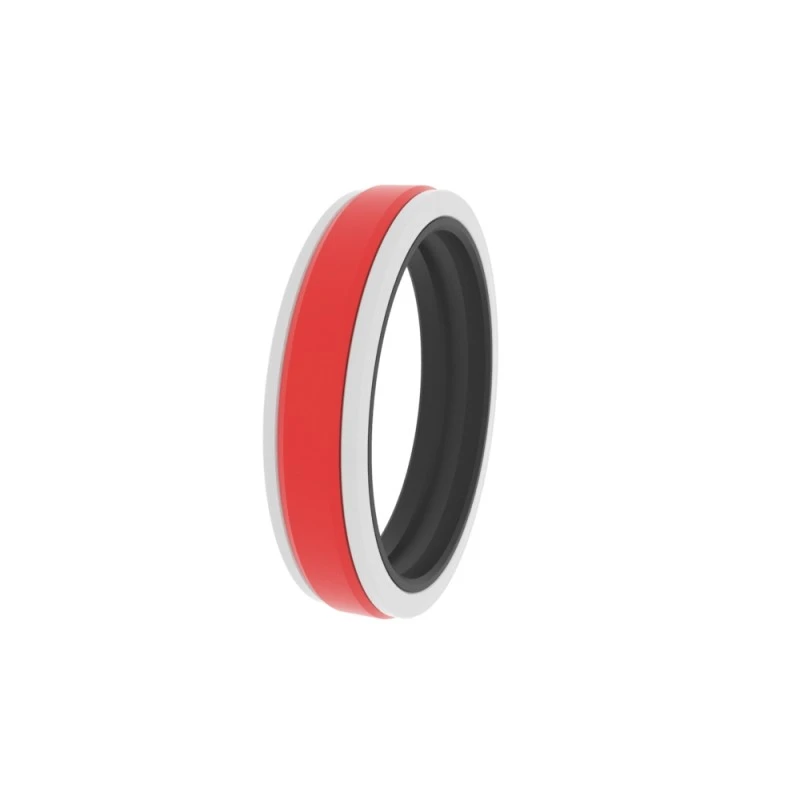

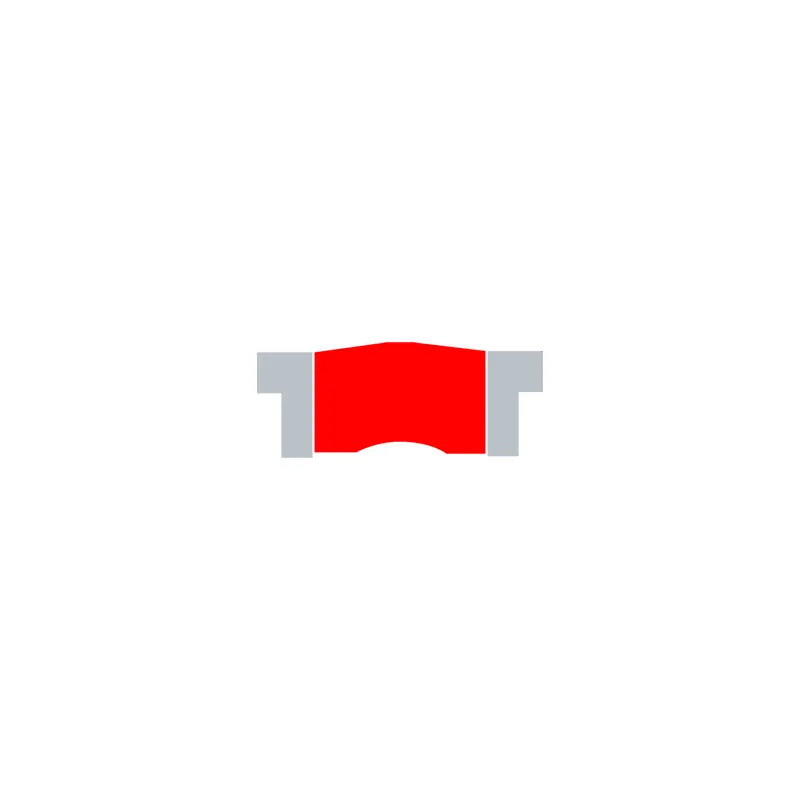

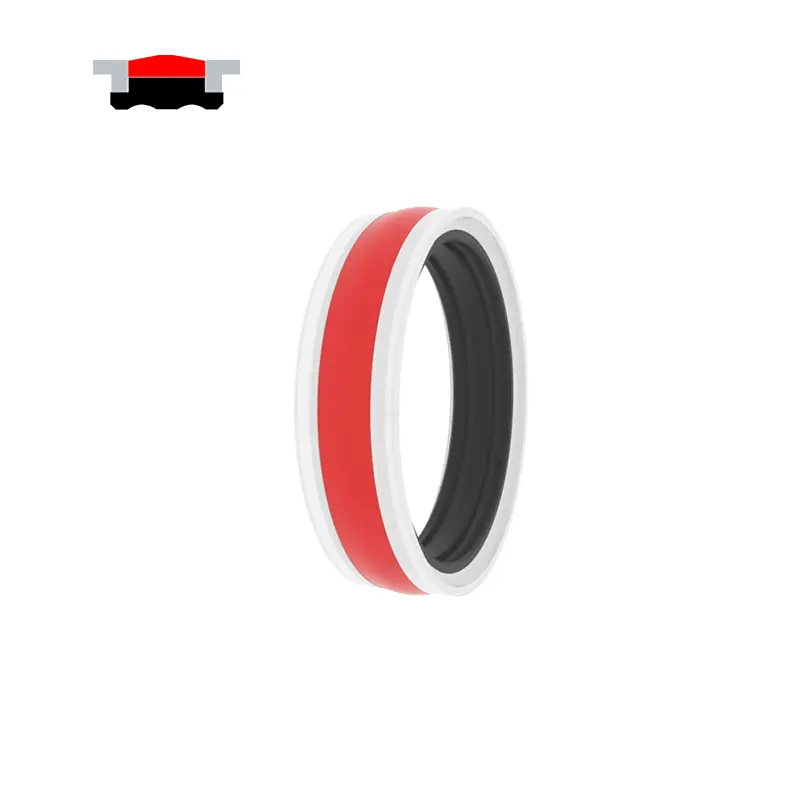

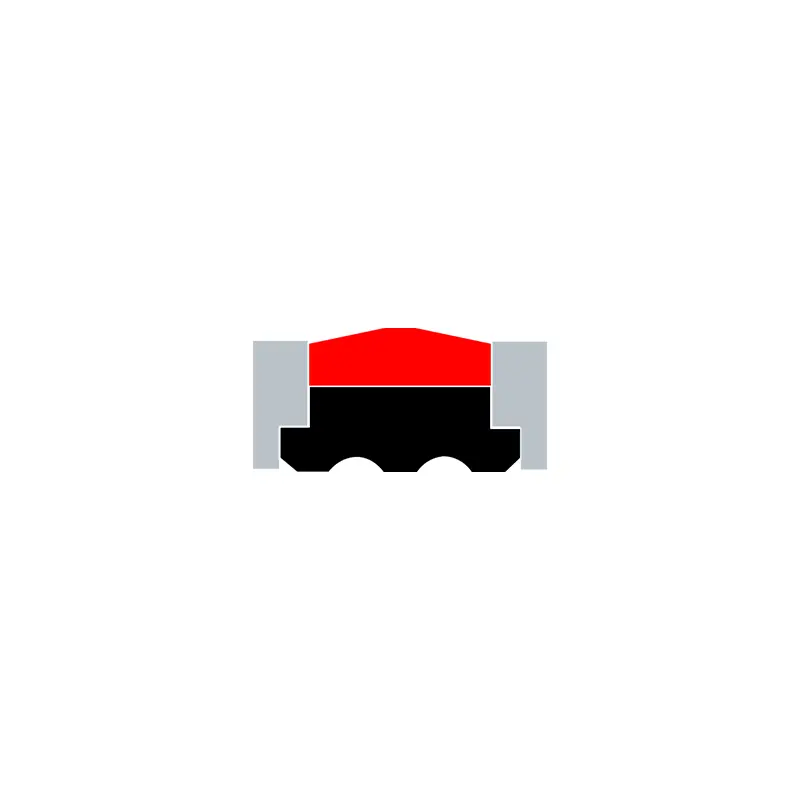

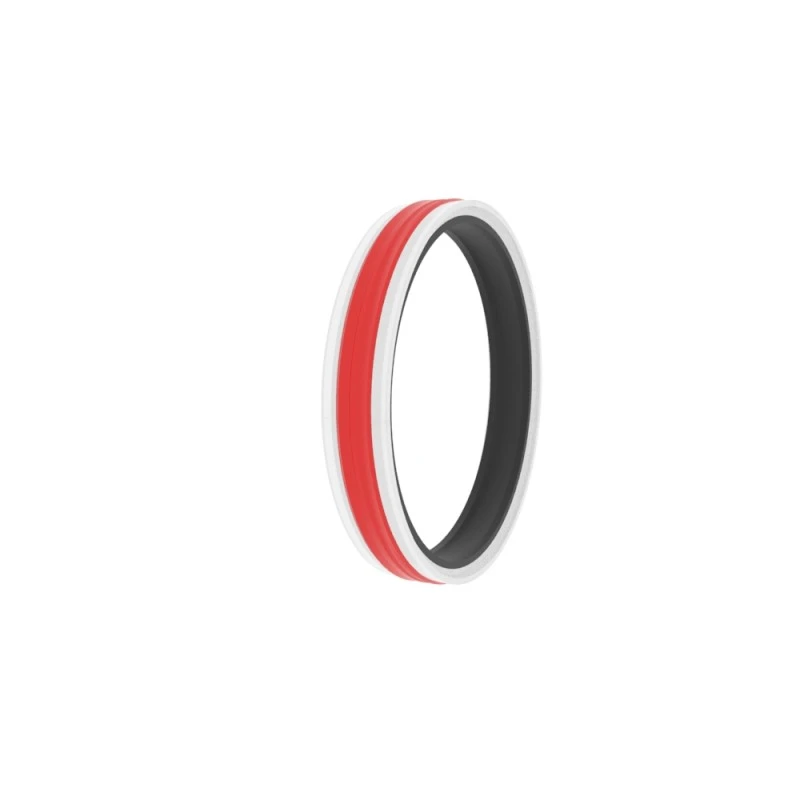

Rck109n
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
Φd1 ...... Innendurchmesser
L ...... Rillenbreite
L1 ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
H10 |
|
Φd |
H9 |
Bestellbeispiel

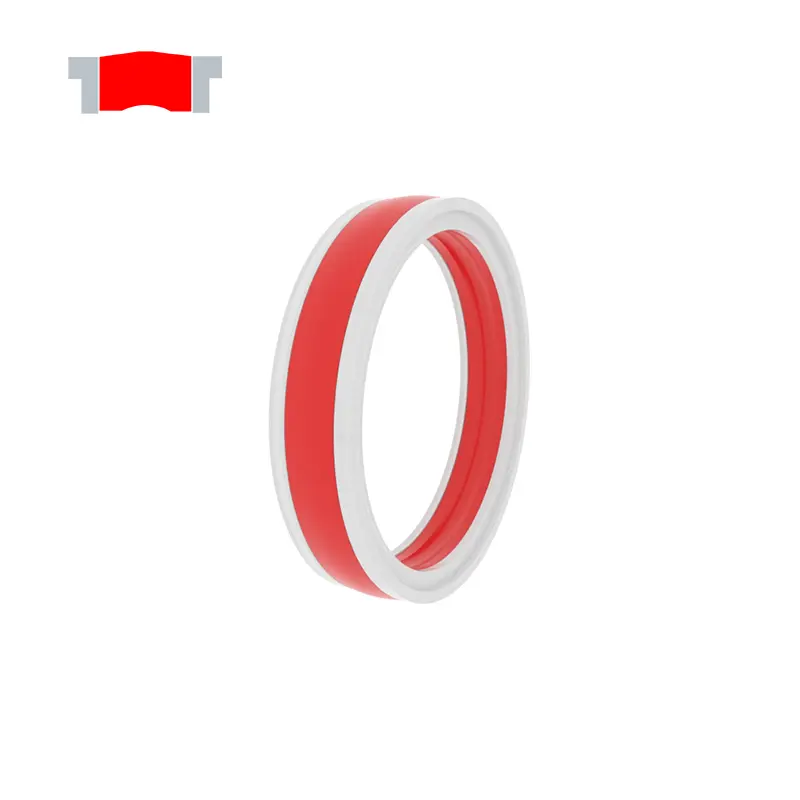

Modell: RCK109n
Rillengröße: 100x80x95x25/36
Material: RC-PU-H+NBR+POM
Siegeltyp: RCK109, RCK117
Hauptanwendung: Baumaschinen, landwirtschaftliche Maschinen, Kräne, Standardzylinder
Vorteile: Hervorragende statische und dynamische Versiegelung, keine zusätzlichen Leitringe, Anti-Extrusion, Anti-Distortion-Struktur, geeignet für Arbeitsbedingungen mit schnellen Druckänderungen.
Material: Polyurethan, Gummi, Polyurethan, Tetrafluorethylen
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79,9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

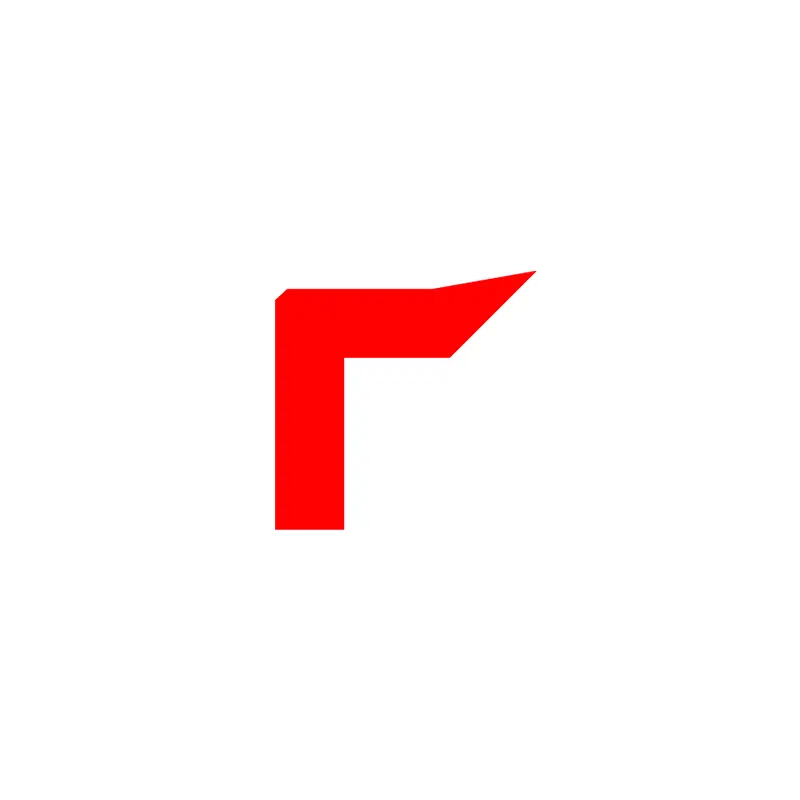

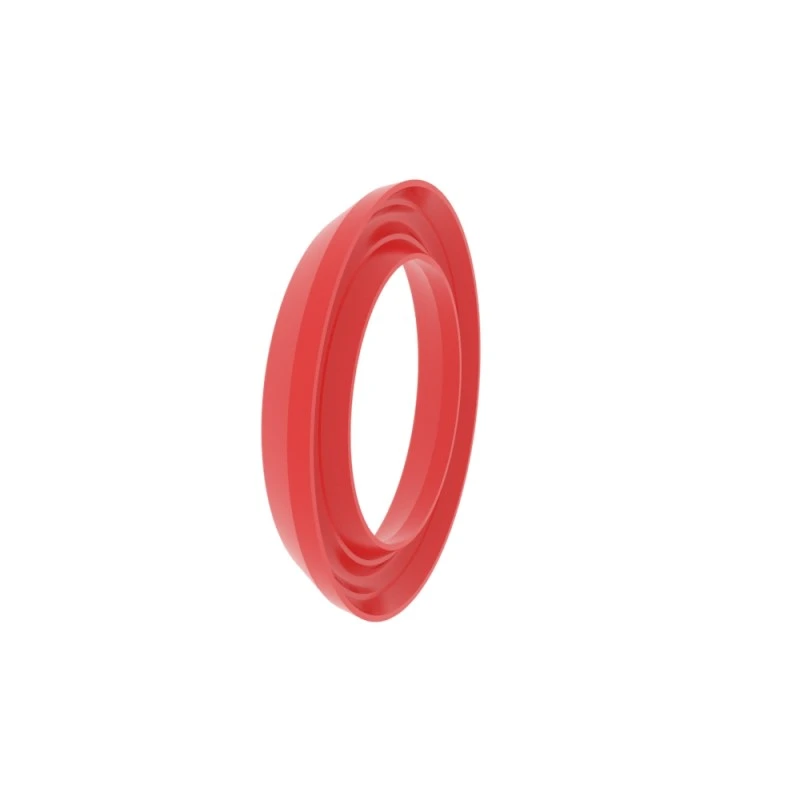

RCK119
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
H10 |
|
Φd |
H9 |
Bestellbeispiel
Modell: RCK119
Rillengröße: 100x90.6x7.1
Material: ptfe4 + v
Siegeltyp: RCK119
Hauptanwendung: Chemische Industrie, schnelle Zylinder und Positionierungsmaschinen, Lebensmittelindustrie, Pharmaindustrie, Akkumulatoren.
Vorteile: Resistent gegen hohe Temperaturen und verschiedene chemische Medien, niedriger Reibungskoeffizient, kein Kriechen, gute trockene Reibungseigenschaften, niedrige statische und dynamische Reibungswerte.
Material: PTFE+Blattfeder
|

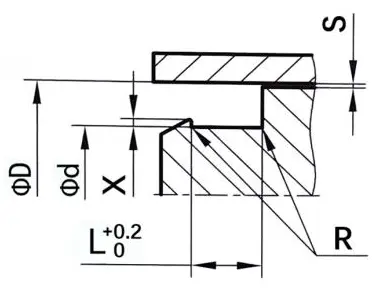

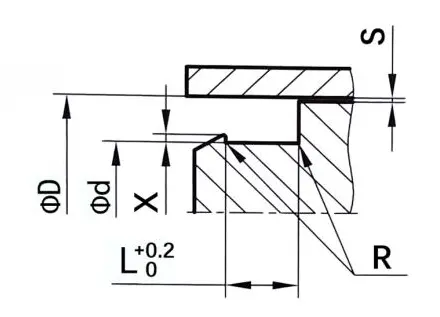

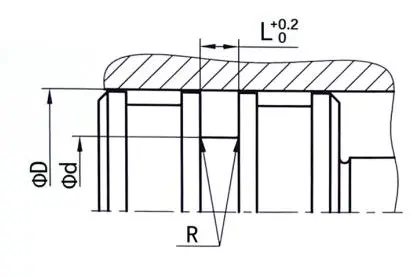

Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximale Extrusionslücke s |
|||
|
100BAR |
250BAR |
400BAR |
||||||||
|
14-24.9 |
D-4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-122.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-15.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
