Statische Dichtungen drehen

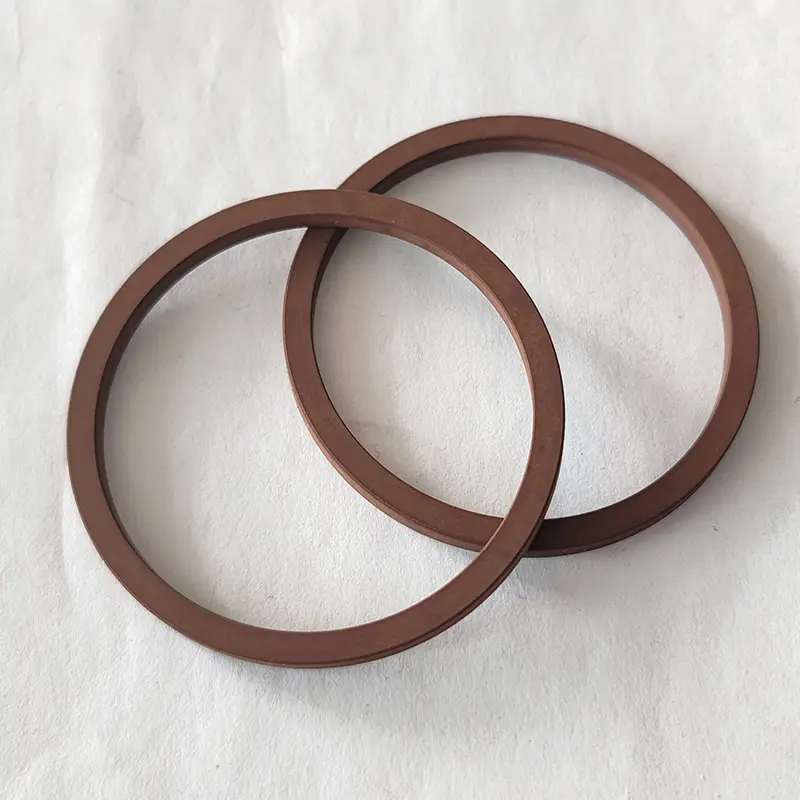

Wir bieten eine breite Palette von Lösungen für statische Dichtungen, die Standard-Allzweck- und Hochdruckspezialprodukte abdecken. RCFL106/102 und RCK126 sind Basismodelle mit einfacher Struktur und breiter Anwendung. RCS130/131 und RCFL108 Übernehmen der Installationsdesign des Extrusion Außendurchmessers, um die Stabilität der Rilleneinbettung zu gewährleisten; RCK120/127 und andere ähnliche Serienprodukte erreichen die gleiche Zuverlässigkeit durch die Installation des Innendurchmessers.

In Reaktion auf die Bedürfnisse der Flanschversiegelung können RCF110 und RCR118 in beide Richtungen Druck tragen, und die Druckrichtung muss bei der Bestellung angezeigt werden. Die Produktlinie deckt die Arbeitsbedingungen mit hohem Druck vollständig mit hohem Druck ab. Das Material ist weasthaltig und korrosionsbeständig und wird in Hydrauliksystemen, Pipeline-Verbindungen und der Versiegelung der industriellen Geräte häufig verwendet.

Produktfunktionen und Anwendungen:

Anwendung: Allzweck, ID -Siegel, OD -Siegel, Axialsiegel

O-Ring-Spezifikationen und Rillen

Bestellgröße

Φd1 ...... Innendurchmesser

Φd2 ...... Abschnittsdurchmesser

Bestellbeispiel

Modell: RCFL106

Abschnittsdurchmesser des Innendurchmessers: 14x1.8

Material: NBR

Anwendung

Druck von innen: O-Ring wird aus dem Außendurchmesser komprimiert

Druck von außen: O-Ring wird aus dem Innendurchmesser komprimiert

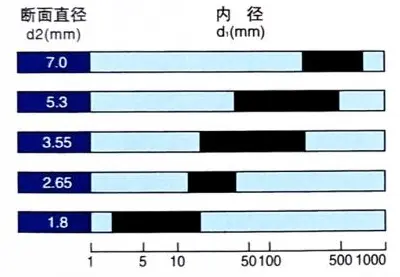

O-Ringe haben präzise Produktionstoleranzen. Die zulässigen Toleranzen wurden gemäß DIN3771 und ISO3601/1 (Querschnittsdurchmesser von bis zu 7 mm, Innendurchmesser von bis zu 670 mm) standardisiert. Die entsprechenden Toleranzen sind in der folgenden Tabelle angezeigt.

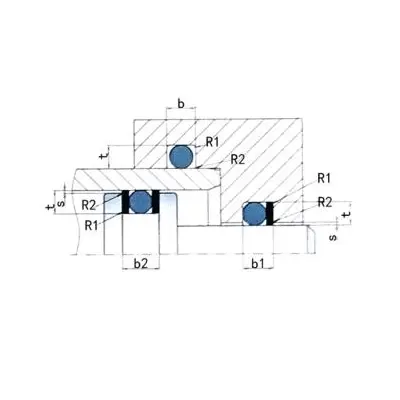

Rillengröße

Abschnitt D2	Groove -Tiefe t						Rillenbreite Einheit: mm (+0,20)			Radius R1 mm
mm	Statisch		Dynamisch (hydraulisch)		Dynamisch (pneumatisch)		B Kein Stützring	B1 1 Ringring	B2 2 Haltungsringe
1.00	0.65	± 0,05	0.75	± 0,02	0.80	± 0,02	1.4	2.4	3.4	0,2-0,4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0,2-0,4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0,2-0,4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0,2-0,4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0,2-0,4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0,2-0,4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0,2-0,4
3.50	2.80	± 0,07	3.05	± 0,05	3.20	± 0,05	4.8	5.3	7.8	0,3-0,6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0,3-0,6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0,3-0,6
5.00	4.15	± 0,10	4.45		4.65		6.8	8.8	10.8	0,3-0,6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0,6-1.0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0,6-1.0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0,6-1.0
