Druckbeständige Skelettöldichtungen

Die Funktion von druckbeständigen Skelettölverdichtungen besteht im Allgemeinen darin, die Teile zu isolieren, die Schmierung von den Ausgangsteilen in den Getriebeteilen benötigen, um die Leckage von Schmieröl zu verhindern.

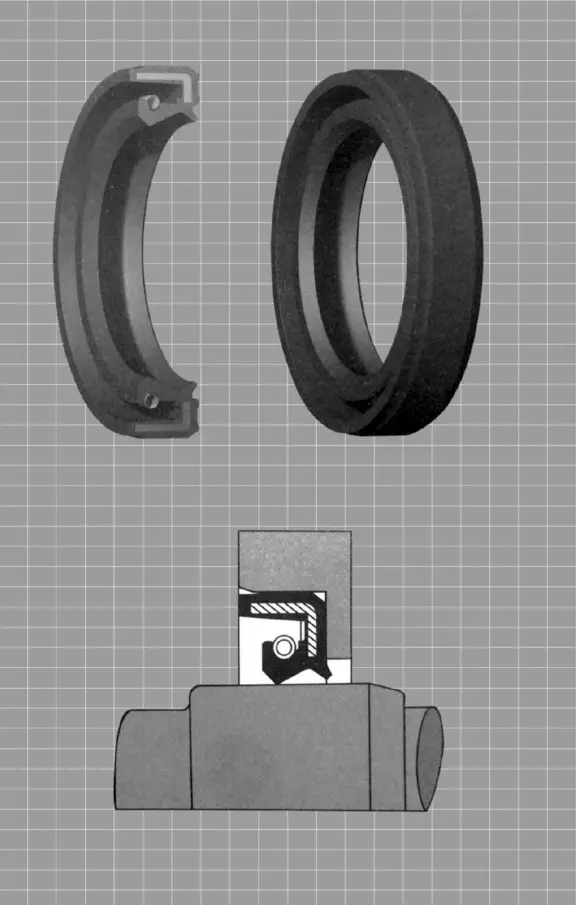

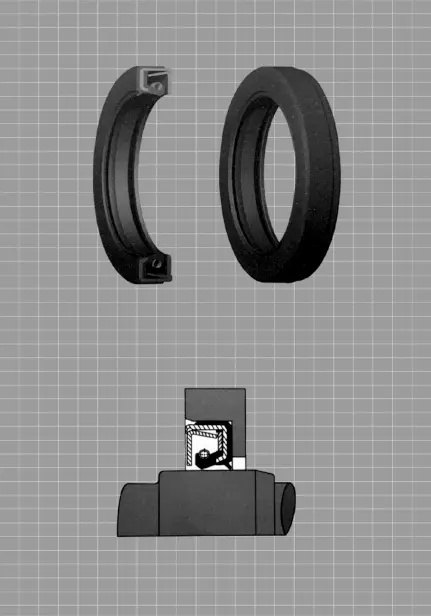

Die Struktur von druckbeständigen Skelettölverdichtungen besteht aus drei Teilen: Versiegelung des Körpers, Verstärkung des Skeletts und der selbstverkleideten Spulenfeder. Der Versiegelungskörper ist gemäß verschiedenen Teilen in Boden, Taille, Schneide und Versiegelungslippe unterteilt. Normalerweise ist der innere Durchmesser der Skelettölversiegel im Freizustand kleiner als der Wellendurchmesser und hat eine bestimmte "Interferenzmenge". Daher erzeugt die elastische Kraft der Öldichtspeise und die Kontraktionskraft der selbstverkleidenden Spulenfeder eine radiale Klemmungskraft auf den Schacht, nachdem die Öldichtung in den Öldichtssitz und die Schacht eingesetzt wurde, und wodurch der beste Versiegelungseffekt erzielt wird. Das gesamte druckresistente Skelettdesign weist eine geringe Lippenverformung auf und wird zum Versiegeln von rotierenden Schächten in Drucksituationen verwendet.

Produktfunktionen und Anwendungen:

Produktvorteile:

Dreifach strukturelles Design: Der Versiegelungskörper, das verstärkte Skelett und die selbstverkleidete Spulenfeder arbeiten zusammen, um einen hervorragenden Versiegelungseffekt zu erzielen.

Radiale Klemmkraft: Die elastische Kraft und die Federkontraktionskraft erzeugen eine radiale Klemmkraft auf den Schaft, um die beste Dichtungsleistung zu gewährleisten.

Druckresistentes Design: Das Gesamtdruckresistente Skelett macht die Lippenverformung gering, die für Anlässe auf Hochdruck rotierende Wellenversiegelung geeignet ist.

Breite Anwendbarkeit: Druckbeständige Skelettölverdichtungen eignen sich für verschiedene rotierende Wellendichtungen, um effektiv Schmieröl -Leckagen zu verhindern.

Anwendungsszenarien:

Rotationswellendichtungen: Für rotierende Wellen in Drucksituationen werden druckbeständige Skelettölverdichtungen verwendet, um Schmierölleckagen zu verhindern.

Industriegeräte: Geeignet für Versiegelungsteile, die Schmierung erfordern, wie z. B. mechanische Übertragungssysteme und Hydrauliksysteme.

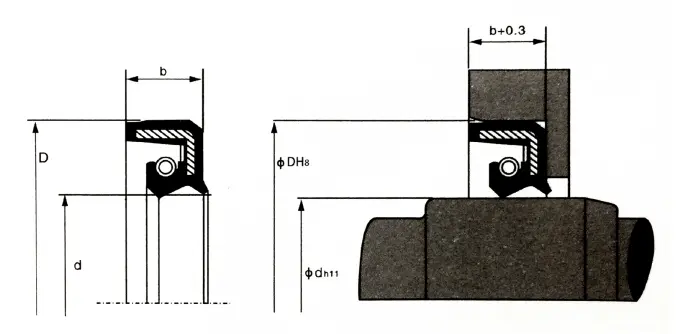

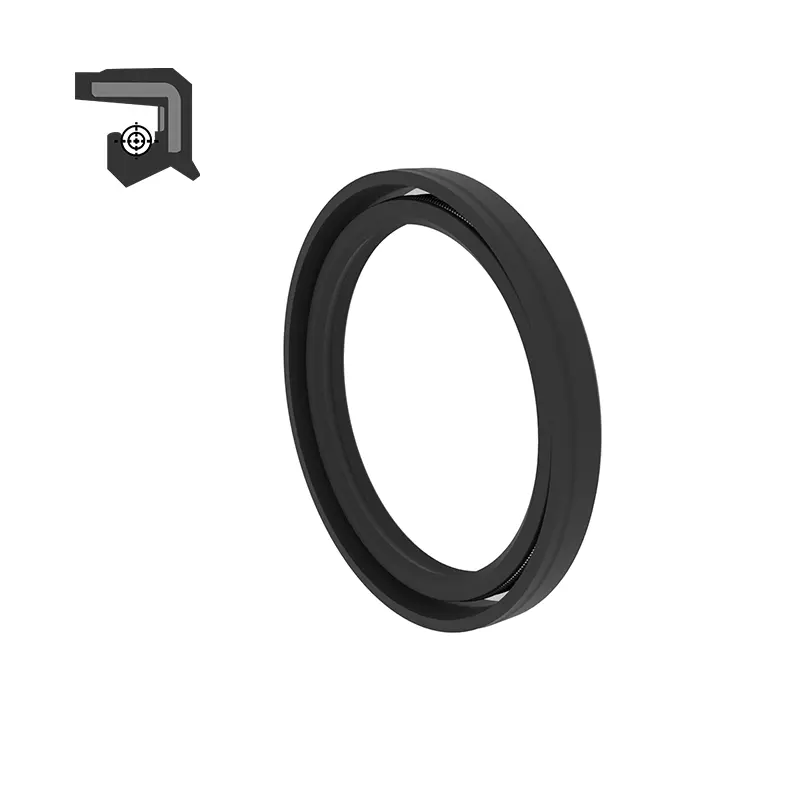

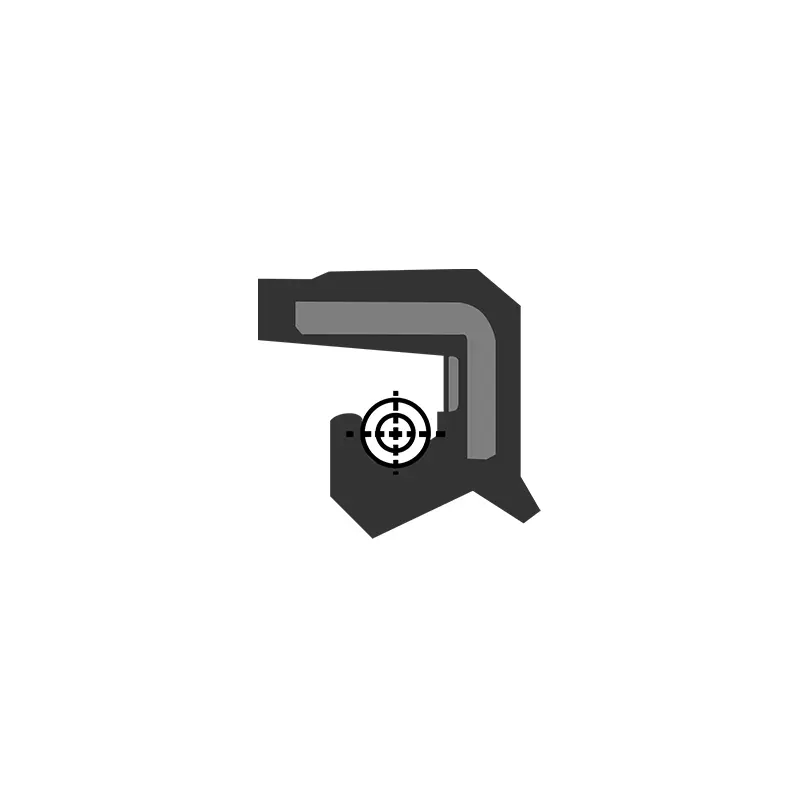

RCTCV Doppellippe Hochdruck -Skelettöldichtung

Material: NBR Nitril -Gummi

Medium: Basishydrauliköl

Arbeitstemperatur ℃: -25 bis +100

Geschwindigkeit: -

Arbeitsdruck: 0,3 MPa

Materielle Härte: -

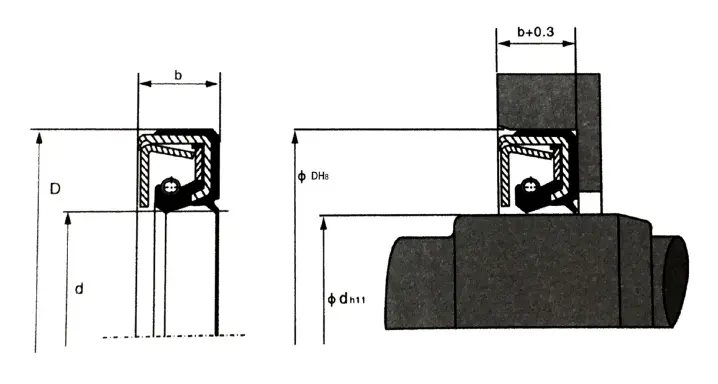

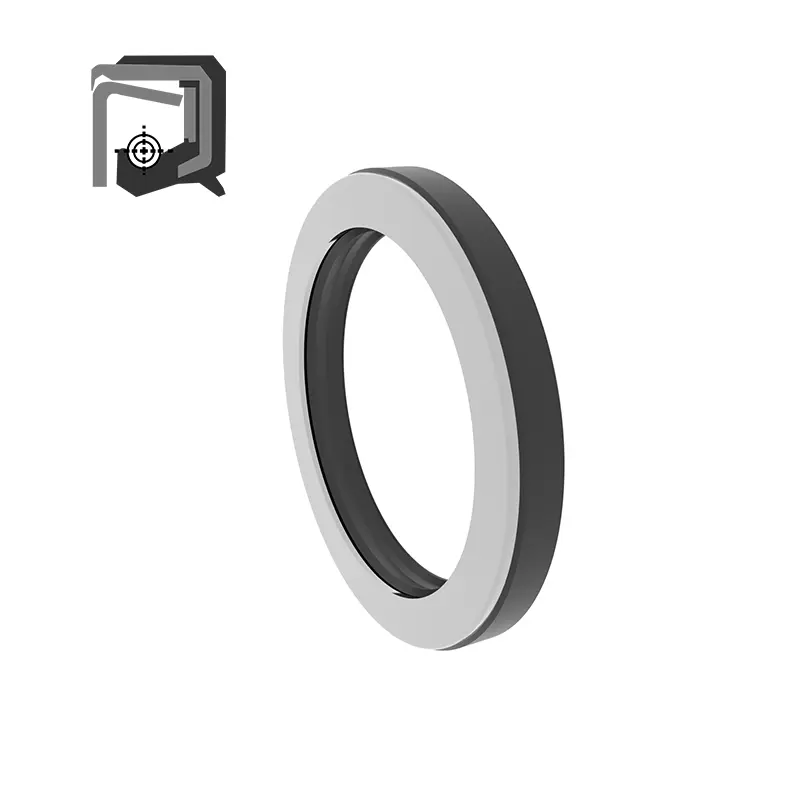

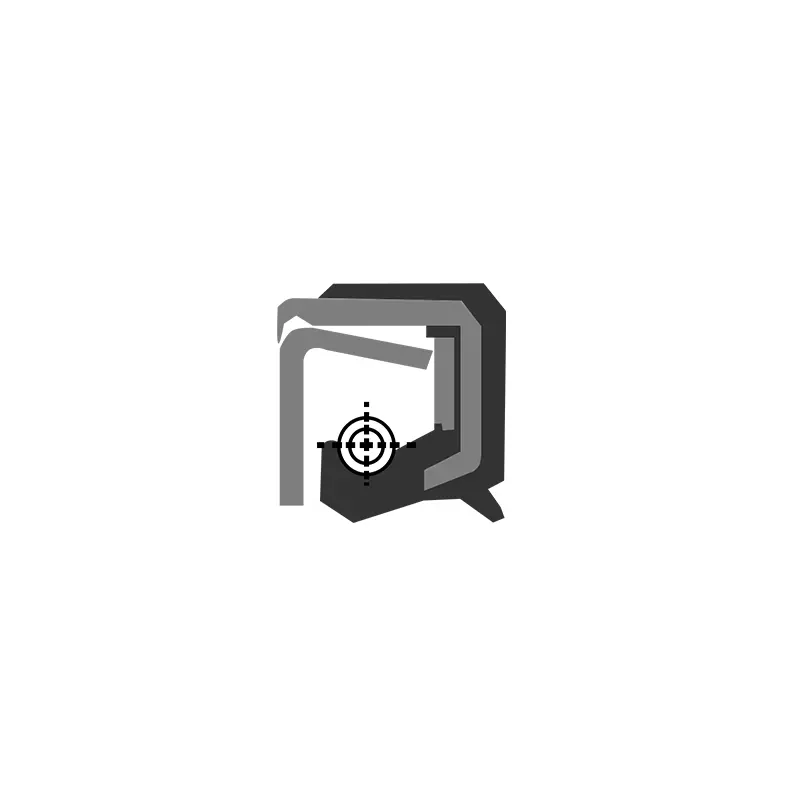

Übersicht: Gesamtdruckresistente Skelettdesign, kleine Lippenverformung, zur Versiegelung von rotierenden Wellen in druckexponierten Situationen verwendet.

Material: NBR Nitril -Gummi

Medium: Hydraulisches Öl auf Erdölbasis

Arbeitstemperatur ℃: -25 bis +100

Geschwindigkeit: -

Arbeitsdruck: 1MPA

Materielle Härte: -
