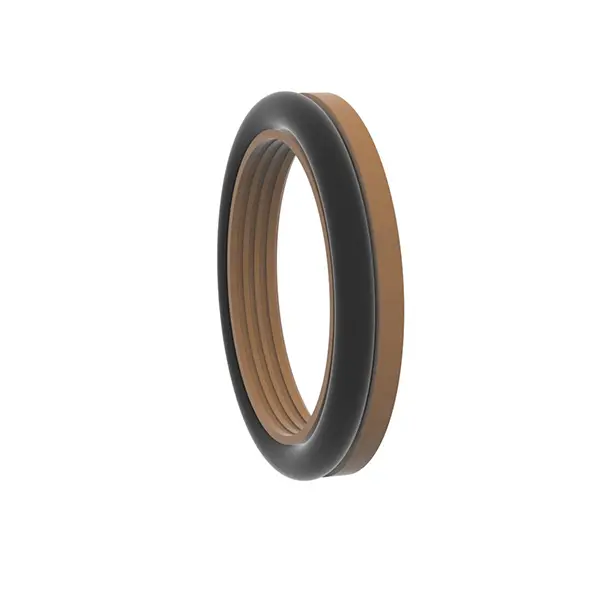

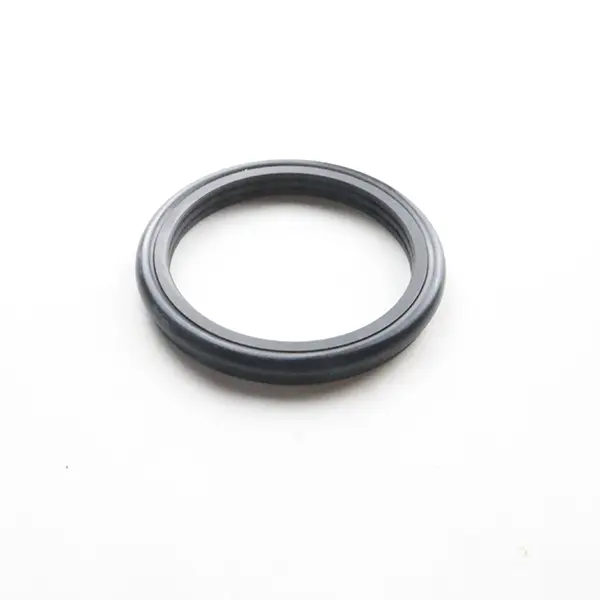

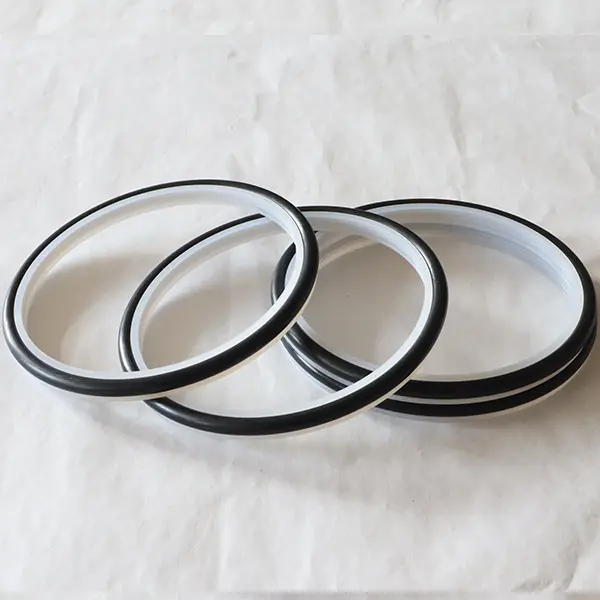

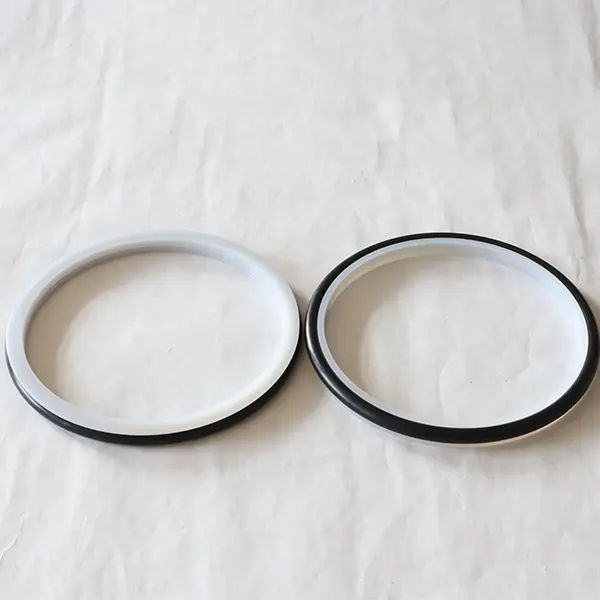

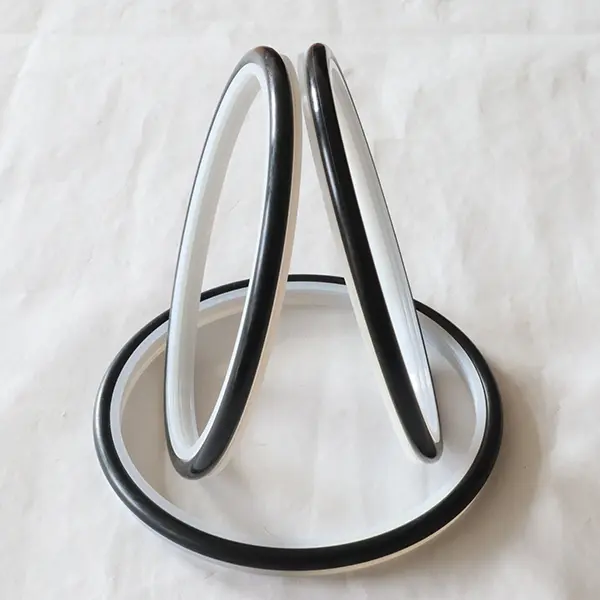

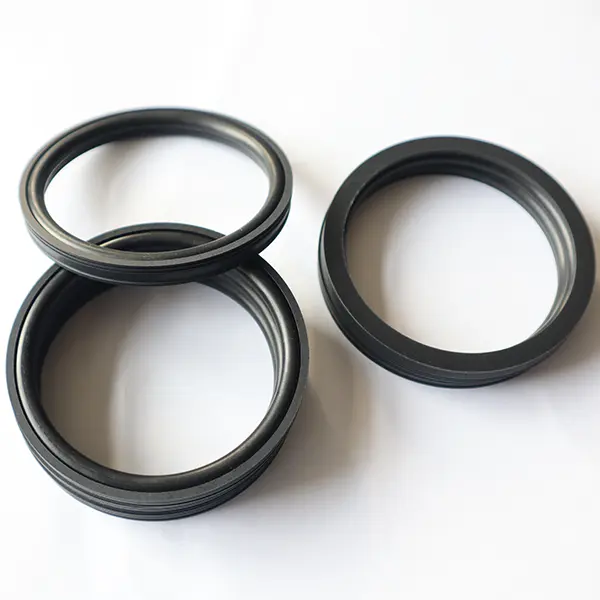

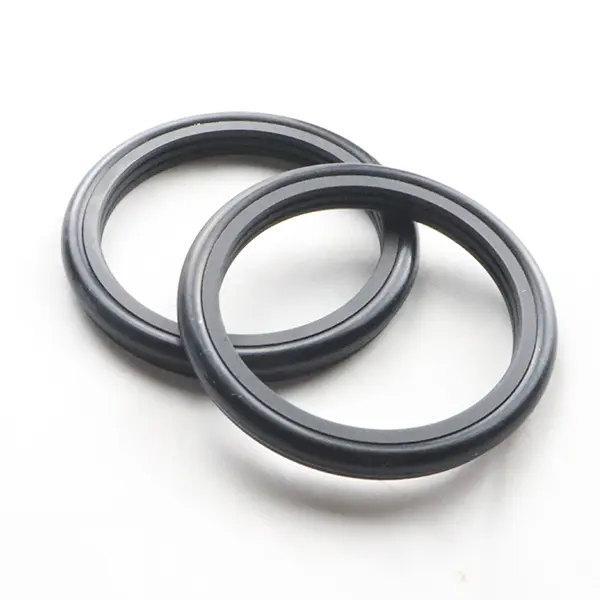

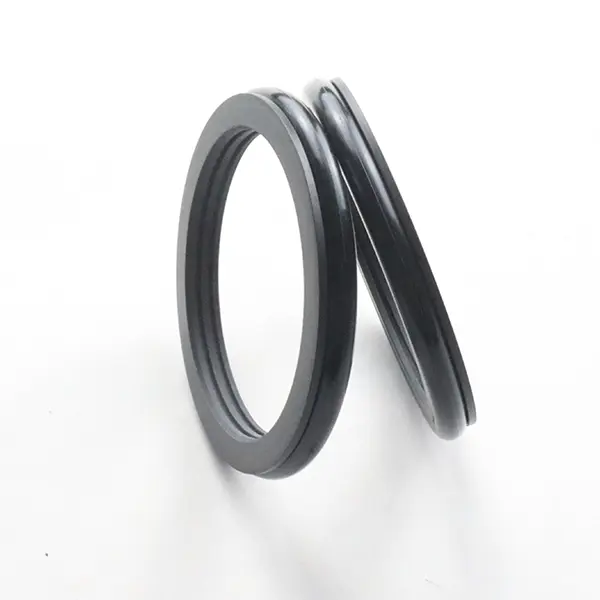

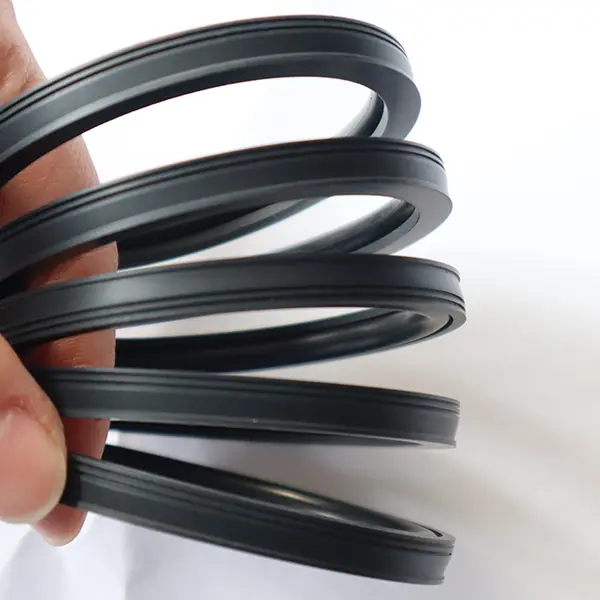

Die Rotationsdichtungen von Ruichen Seal für die Zementschlammung bestehen aus Kunststoffdichtungsringen und O-förmigen Gummi-Ringen aus Hochleistungs-Technik. Sie eignen sich für raue Arbeitsbedingungen wie Kolbenpumpen, Schlammpumpen, Schraubenbohrer, Bohrstangen, Öl -Explorationsgeräte und Betonmischanlagen. Sie sind in zwei Modelle unterteilt: RC2061 und RC2062.
Sowohl RC2061 als auch RC2062 eignen sich zur Einwegversiegelung von hydraulischen Hilfs- und Rotationsbewegungen. Sie haben die Eigenschaften von langer Lebensdauer, geringer Reibung, guter Versiegelung, kleinem Bauraum und einfache Installation, Verwendung und Wartung. Das Spezialversiegelungs -Lippen- und Dickenoptimierungsdesign hat auch in bösartigen Medien wie Zementschlammung einen guten Versiegelungseffekt. Bei der Verwendung zum Versiegeln von Gräuelmedien empfehlen wir die Schmierung von Fett zwischen zwei (oder mehr) Siegel.
Produktfunktionen und Anwendungen:
Produktfunktionen:
Lange Lebensdauer: Kombination aus Kunststoffen mit hoher Funktionstoffe und Gummi, starke Haltbarkeit.
Niedrige Reibung: Optimiertes Design reduziert den Laufwiderstand und verbessert die Effizienz.
Ausgezeichnete Versiegelung: Speziales Versiegelungslippendesign, geeignet für bösartige Medien wie Zementverschlämmung.
Kompaktstruktur: Kleiner -Raum -Design, einfache Installation und Wartung.
Gilt für harte Arbeitsbedingungen: für Medien wie Schlamm und Zementschlamm, mit stabiler Leistung.
Anwendungsszenarien:
Öl -Explorationsgeräte wie Kolbenpumpen, Schlammpumpen, Schraubenbohrer, Bohrstangen usw.
Baumaschinen und Geräte wie Betonmischstationen.
Andere hydraulische Hubkolben- und Rotationsdichtungen, die Verschleißfestigkeit und Widerstand gegen maligne Medien erfordern.
Technische Vorteile:
Speziales Design für Lippen- und Dicke, um sich an extreme Arbeitsbedingungen anzupassen.
Einfache Installation, niedrige Wartungskosten und lange Lebensdauer.
Anwendbar auf harte Umgebungen mit hoher Verschleiß und hoher Verschmutzung.
Nutzungsvorschläge:
Bei Verwendung für Schlammmedien wird empfohlen, zwischen zwei (oder mehr) Siegel zu fetten und zu schmieren, um die Lebensdauer des Siegels zu verlängern.

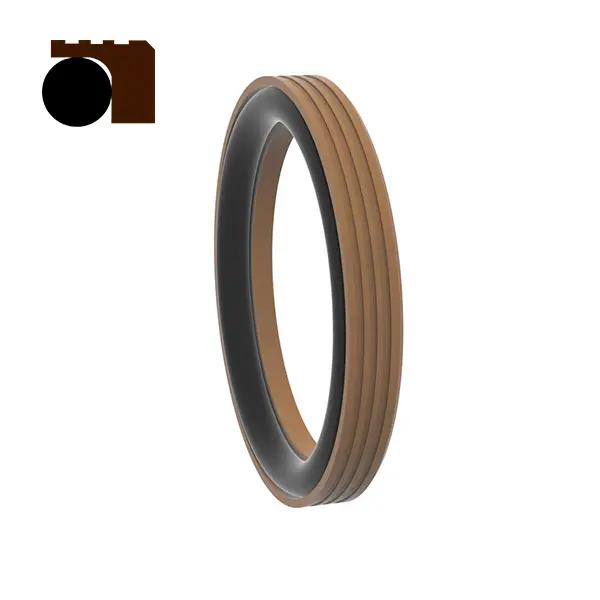

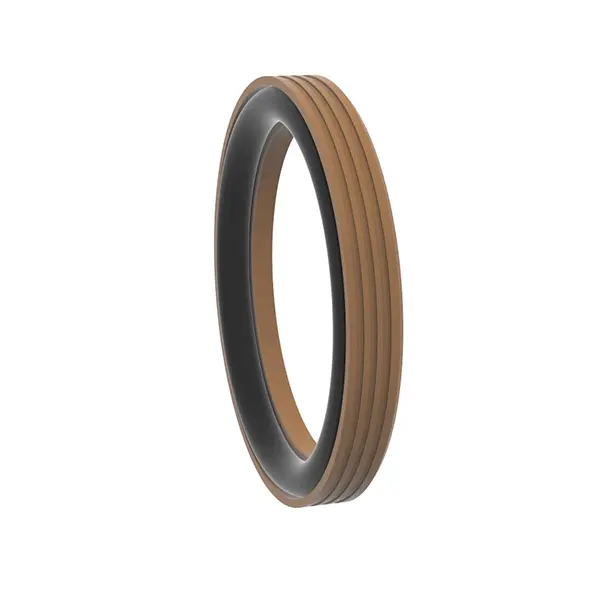

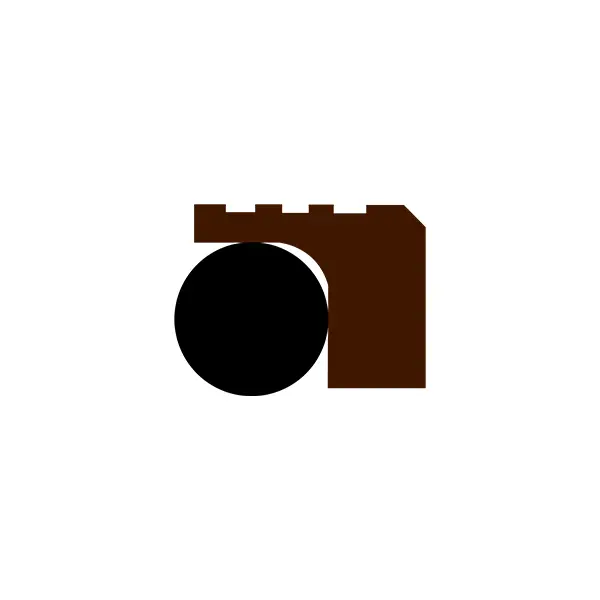

RC2061
Anwendbare Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig erscheinen)
| Druck (MPA) | Temperatur (℃) | Geschwindigkeit (MS) | Medium | |
| Bewegungsbewegung | Rotationsbewegung | |||
| ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | ≤2 | Hydraulisches Öl, Emulsion, Wasser, Schlamm, Rohöl usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
Materialauswahl
1. Die passenden O-Ringmaterialien können ausgewählt werden: R01 Nitril-Gummi (NBR), R02 Fluororubber (FKM) usw.
2. Ringmaterial Dichtungsring: Standardmaterial Ptfe4, andere optionale Materialien ptfe2/ptfe3/ptfe5/upe/pk1/pk2, usw.
Bestellbeispiel
Auftragsmodell RC2061-80*91.7*7.6-PTFE4-R01 Modellwellendurchmesser*Rillendurchmesser*Rillenbreite-Materielles Code
Spezifikationen (jede Größe innerhalb des Parameterbereichs ist verfügbar)

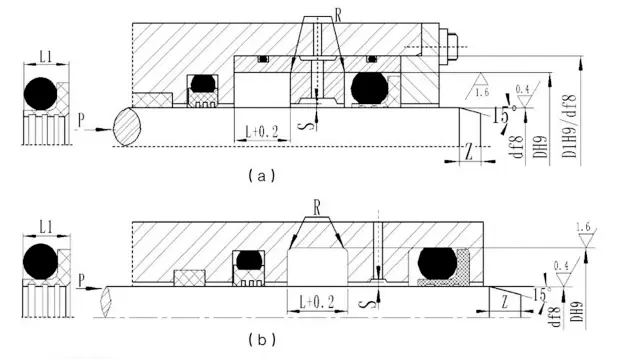

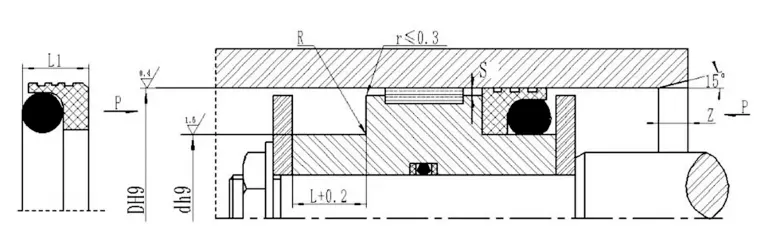

| Schaftdurchmesserbereich Standard d f8 RC2061 | Schaftdurchmesserbereich Schwerer Typ d f8 RC2061-Z | Rillendurchmesser D H9 | Rillenbreite L+0.2 | Siegelbreite L1 | Runde Ecken RMax | Radial Clearance SMax | Fase Zmin | O-Ring-Drahtdurchmesser | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15,9 | - | D+6,3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
HINWEIS: 1. Für den Wellendurchmesser ≤ 30 mm wird eine offene Rille empfohlen.
2. Für die Rotationsdichtung wird empfohlen, die Oberflächenhärte der Rotationswelle zu sein, um HRC ≥ 58 zu sein.
3. Für Druck von mehr als 30 MPa wird H8/F8 für die Extrusionslücke empfohlen.

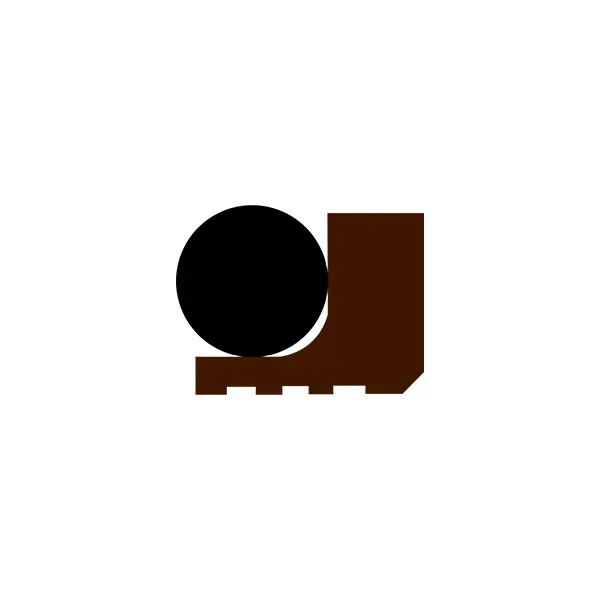

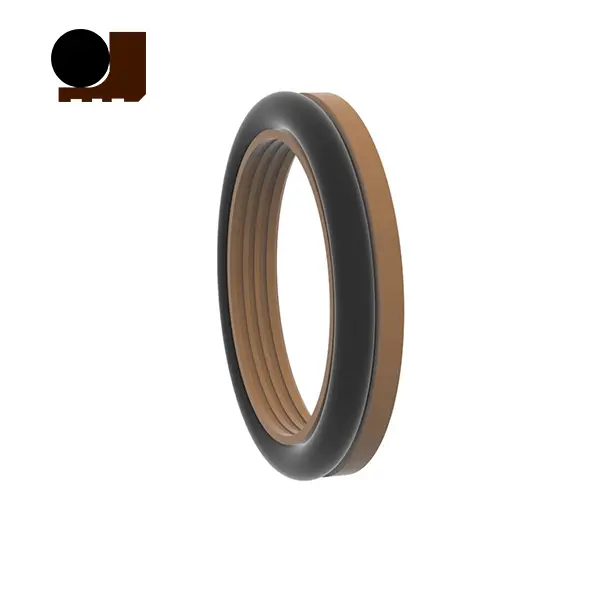

RC2062 Anwendbare Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig erscheinen)
| Druck (MPA) | Temperatur (℃) | Geschwindigkeit (MS) | Medium | |
| Bewegungsbewegung | Rotationsbewegung | |||
| ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | ≤2 | Hydraulisches Öl, Emulsion, Wasser, Schlamm, Rohöl usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
Materialauswahl
1. Die passenden O-Ringmaterialien können ausgewählt werden: R01 Nitril-Gummi (NBR), R02 Fluororubber (FKM) usw.
2. Ringmaterial Dichtungsring: Standardmaterial Ptfe4, andere optionale Materialien ptfe2/ptfe3/ptfe5/upe/pk1/pk2, usw.
Bestellbeispiel
Auftragsmodell RC2062-80*68.3*7.6-PTFE4-R01 Modellzylinderdurchmesser*Rillendurchmesser*Rillenbreite-Materielles Code
Spezifikationen (jede Größe innerhalb des Parameterbereichs ist verfügbar)
| Blendenbereich Standardtyp D H9 RC2062 | Blendenbereich Schwerer Typ D H9 RC2062-Z | Rillendurchmesser D H9 | Rillenbreite L+0.2 | Siegelbreite L1 | Runde Ecken RMax | Radiale Freigabe sMax | Fase Zmin | O-Ring-Drahtdurchmesser | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12,9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-15.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
HINWEIS: 1. Für den Zylinderdurchmesser ≤ 30 mm wird empfohlen, offene Rille zu verwenden.
2. Für den Druck von mehr als 30 MPa wird empfohlen, H8/F8 für die Extrusionslücke zu verwenden.
