Staubdichtungsdichtungen

Als Lieferant von professionellen Versiegelungslösungen verfügt die von Ruichen Seals auf den Markt gebrachte RCA -Serie von Staubdichtungsdichtungen mit diversifizierten Konstruktionen und gezielten Funktionen und bedeckt den Kernbedarf des Industriefelds für Staubprävention, Druckfestigkeit und Anpassungsfähigkeit der Umwelt vollständig.

In Bezug auf das technische Design konzentrieren sich die Produkte der Staubdichtungsdichtung der Serie für die Staubdichtung auf Flexibilität. Es gibt allgemeine Dichtungen (z. B. RCA101/104/105), die mit extrudierten Außendurchmessern installiert sind, die mit ISO 6195-A-Standard-Rillen kompatibel sind und für kompakte Raumszenarien geeignet sind. Es gibt auch Modelle mit integrierten Anti-Extrusions-Skeletten (wie RCA103/106), die die strukturelle Stabilität unter dynamischen Belastungen durch axiales Open-Rillen-Design (ISO 6195-B) verbessern. Bei besonderen Arbeitsbedingungen unterstützt RCA107 eine 30 ° -Ne -Rilleninstallation und ist mit kaiserlichen und metrischen Geräten kompatibel, während RCA108 den Wartungsprozess von alten Zylinder durch Flanschfixierdesign vereinfacht und die Kosten für die Transformation erheblich verringert.

In Bezug auf die Optimierung der Versiegelungsleistung verbessern wir die Zuverlässigkeit durch innovative Strukturen: Das Design von RCA101 fördert den Öl -Reflux und reduziert die Akkumulation von Schadstoffen. Die doppelte Lippen- oder Hilfslippenstruktur (RCA109/111/112 usw.) wird mit einer kombinierten Tetrafluorethylen-Siegel kombiniert, um Staub und Ölbarriere mit zwei Aktivitäten zu erreichen. und das zusammengesetzte Design von PTFE (Polytetrafluorethylen) -Material und O-Ring (RCA115 ~ 119) werden die Druckverteilung weiter ausgewirren, ist gegen hohe Temperaturen von 250 ° C und resistent gegen chemische Korrosion, geeignet für saubere Umgebungen wie Halbleiter, Lebensmittel und Medizin. Für extreme Arbeitsbedingungen wird RCA213 in Kombination mit der DA-Serie verwendet, wobei die Materialien mit hoher Härte stehenden Schadstoffen wie Schlamm und Teer widerstehen und das innere Siegel vor Erosion schützen.

In Bezug auf die Anwendung ist die RCA -Serie weit verbreitet an technische Maschinen, Bergbaugeräte, hydraulische und pneumatische Systeme und Präzisionsindustriefelder. Zum Beispiel kann RCA111/211 1,6 MPa hohen Druck standhalten und doppelten Schutz für hydraulische Zylinder bieten; RCA115 ~ 119 ist die erste Wahl für die Staubverhütung von Präzisionsausrüstung aufgrund seiner Nicht-Creeping- und geringen Reibungsmerkmale. RCA108 bietet eine schnelle Lösung für die Wartung alter Geräte, ohne dass die Rille geändert werden muss. In Bezug auf die Materialien bestehen wir darauf, den Umweltschutz und die Leistung gleichermaßen Bedeutung zu geben. Die PTFE-Modifikationstechnologie berücksichtigt sowohl die Selbstschmutzung als auch den Verschleißfestigkeit. O-Ring-Elastomere (wie NBR) sorgen für die Versiegelungsstabilität. Einige Modelle (z. B. RCA119) verwenden eine Silikon-freie Formel, um die strengen Anforderungen von sauberen Workshops zu erfüllen. Seit vielen Jahren zielt Ruichen Seals immer auf "präzise Anpassung und langfristigen Schutz" ab. Durch die RCA-Serie hilft es Kunden, mit Herausforderungen wie Staubeindrückung, Öllecks und Korrosion mit hoher Temperatur umzugehen und zuverlässige Garantien für den effizienten Betrieb von Geräten zu bieten.

Produktfunktionen und Anwendungen:

Hauptanwendung: Standardstaubdicht für Ölzylinder

Vorteile: Staubdichtungen Drehdichtungen sind einfach zu installieren, mit ausgezeichneten Anti- und staubdichtlichen Effekten. Sie bewegen sich nicht in die entgegengesetzte Richtung im Hohlraum, und es gibt keine Drucköffnung zwischen dem Dichtungsring und dem staubdichten Ring.

Material: Polyurethan, Gummi

Spezifische Anwendungsbereiche:

Allgemeines staubdichtes (RCA101 ~ 105/113/114): In technischer Maschinen- und Automatisierungsgeräte häufig verwendet, um das Eindringen von Staub zu widerstehen.

Schwere und Wartungsszenarien (RCA103/106/108): Skelettunterstützung und Flanschfixierungsdesign eignen sich für hochladende Szenarien wie Bergbaumaschinen und alte Zylindertransformation.

Präzision und hartes Umfeld (RCA115 ~ 119): Halbleiter, Lebensmittel und Medizin und andere Branchen, erfüllen die Anforderungen keiner Kriechen, geringer Reibung und Korrosionsbeständigkeit.

Multi-Standard-Kompatibilität: RCA107 unterstützt britische Geräte, und die RCA-Serie umfasst die ISO 6195-Standard-Grooves vollständig, um den Auswahlprozess zu vereinfachen.

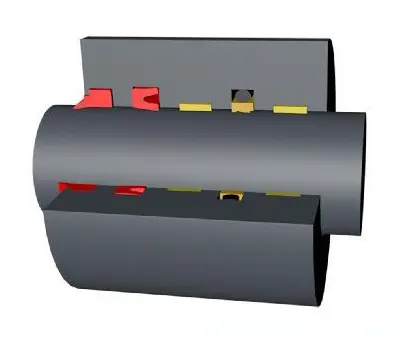

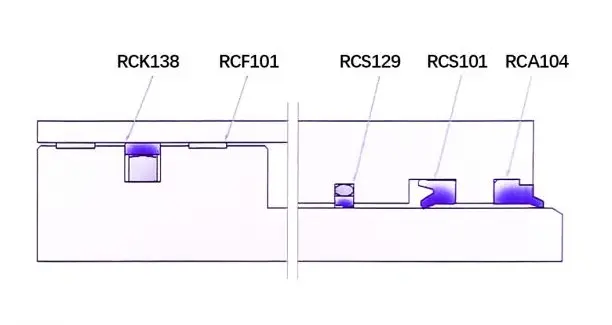

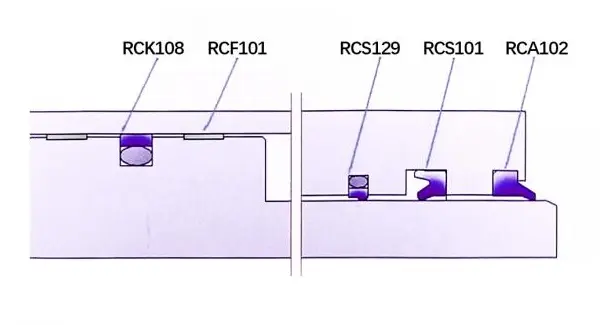

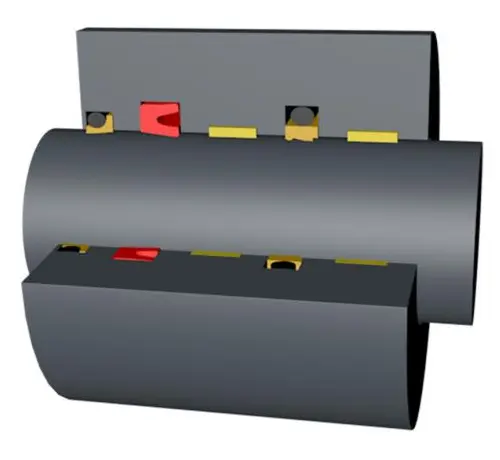

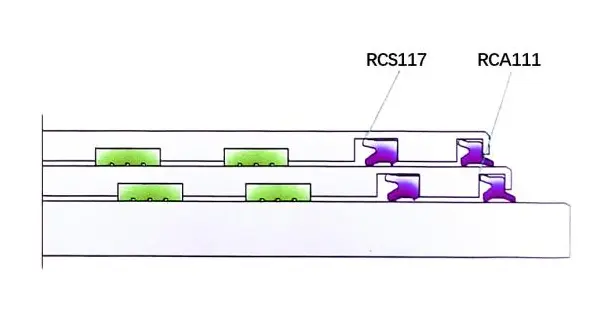

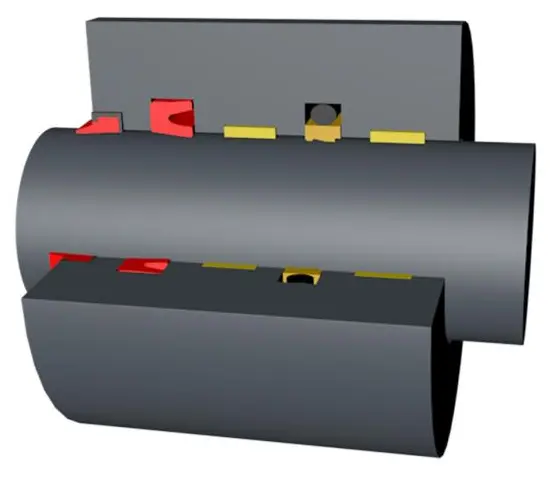

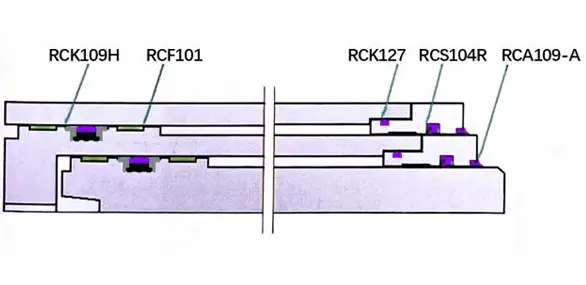

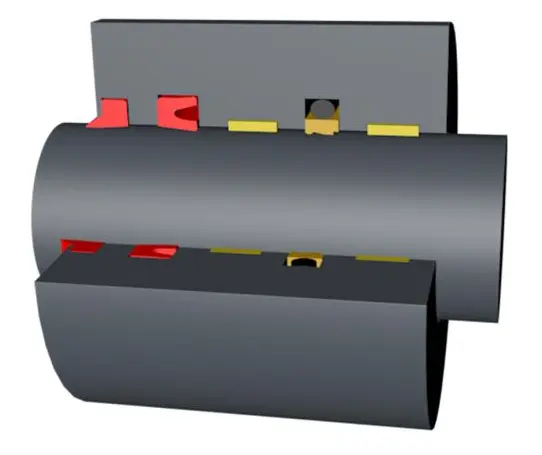

Versiegelungsanwendung und Zylinderkonstruktion

Schwere Industrie: Beispiele für Branchen: Schwermaschinenmaschinen (Schmiedensmaschinen, Hydraulikpressen, Biegermaschinen usw.), Metallurgie (Rollmühlen, AGC -Zylinder usw.), Bergbau (Hydraulikstützen, Bergbaugeräte usw.), schwere Baumaschinen (Kranes, Ausdauer usw.).

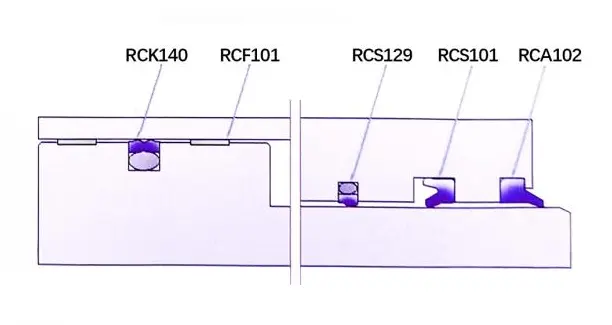

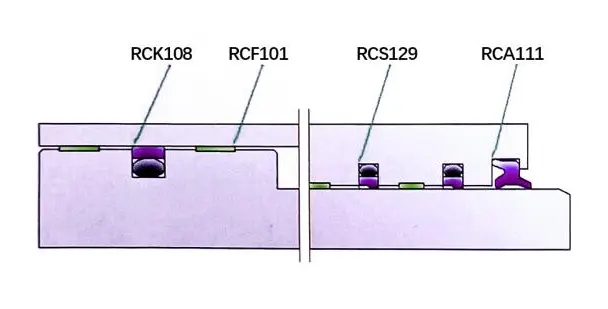

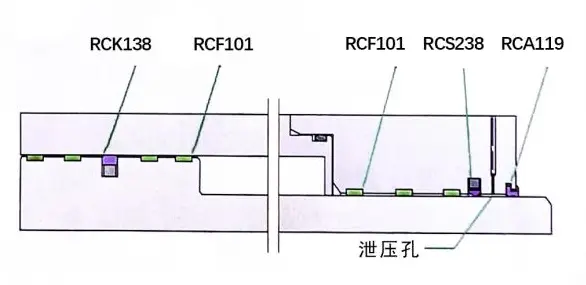

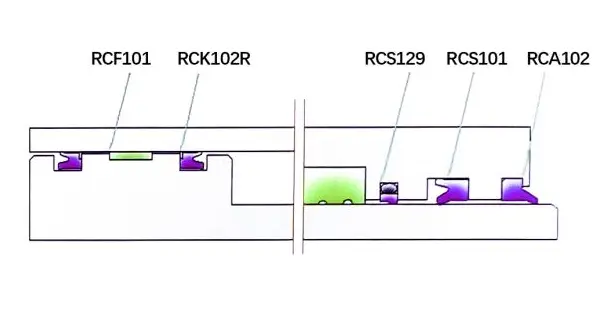

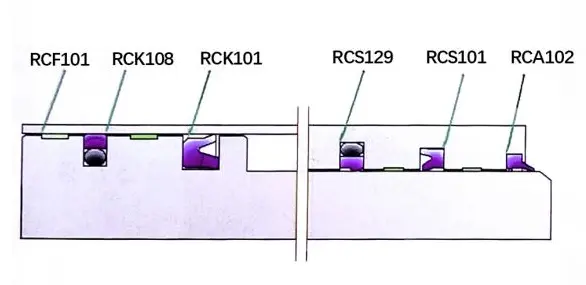

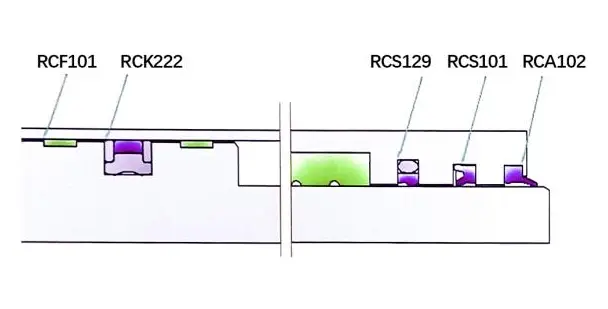

Empfohlenes Versiegelungsdesign:

Schwere Schmiedensmaschine

Metallurgie AGC

Hydraulikunterstützungssäulezylinder

Hydraulic Support Guard Jack

Kran -Hebezylinder

Kranluffzylinder

Mittlere Industrie: Branchenbeispiele: Hebelgeräte, landwirtschaftliche Maschinen, Lichttransportwerkzeuge, Hebeplattformen, Werkzeugmaschinen (Biegermaschinen, Injektionsformmaschinen, Fräsenmaschinen usw.), Gabelstapler, Müllkippe Trucks

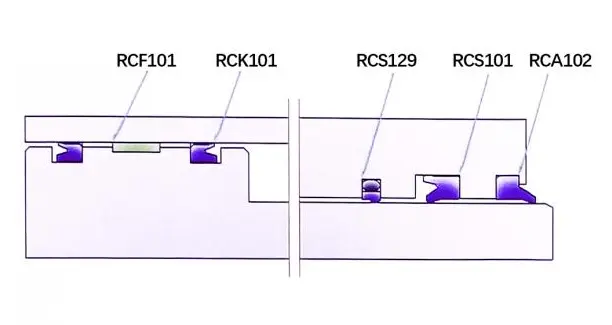

Empfohlenes Versiegelungsdesign:

Biegermaschine

Muldenkipper Hebevorrichtung

Landwirtschaftliche Maschinen

Hebeplattform

Leichte Industrie: Industriebeispiel

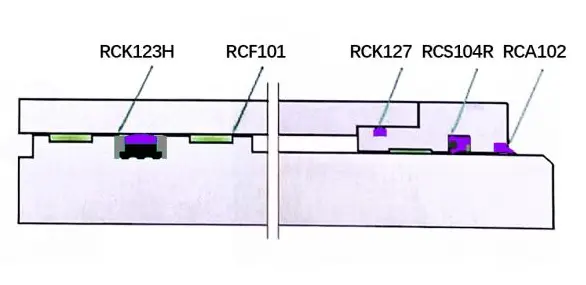

Empfohlenes Versiegelungsdesign:

Kleine Gabelstapler

Injektionsformmaschine

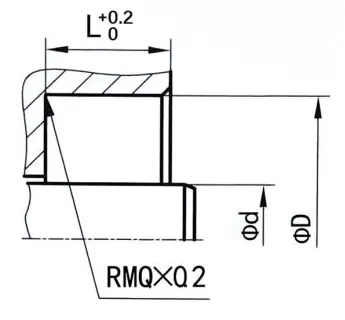

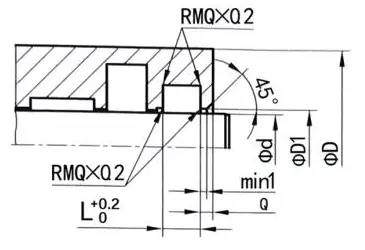

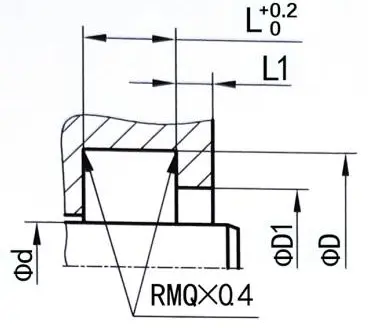

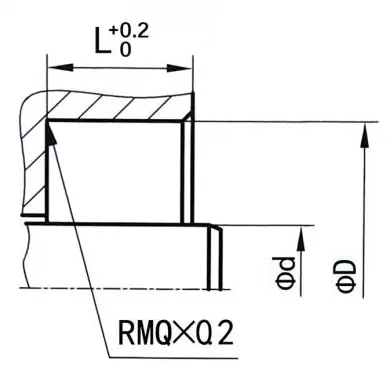

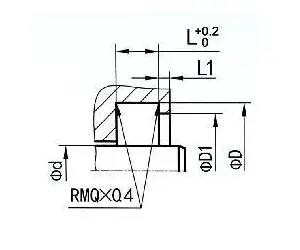

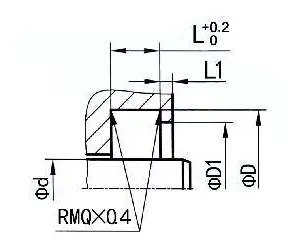

Staubdichtungsnut

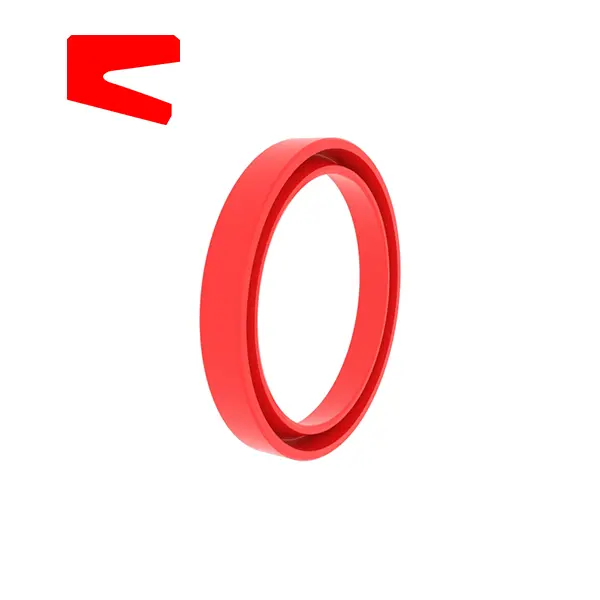

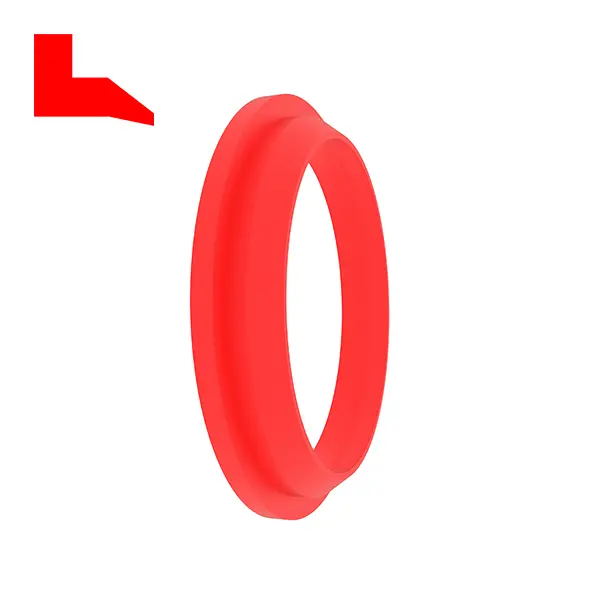

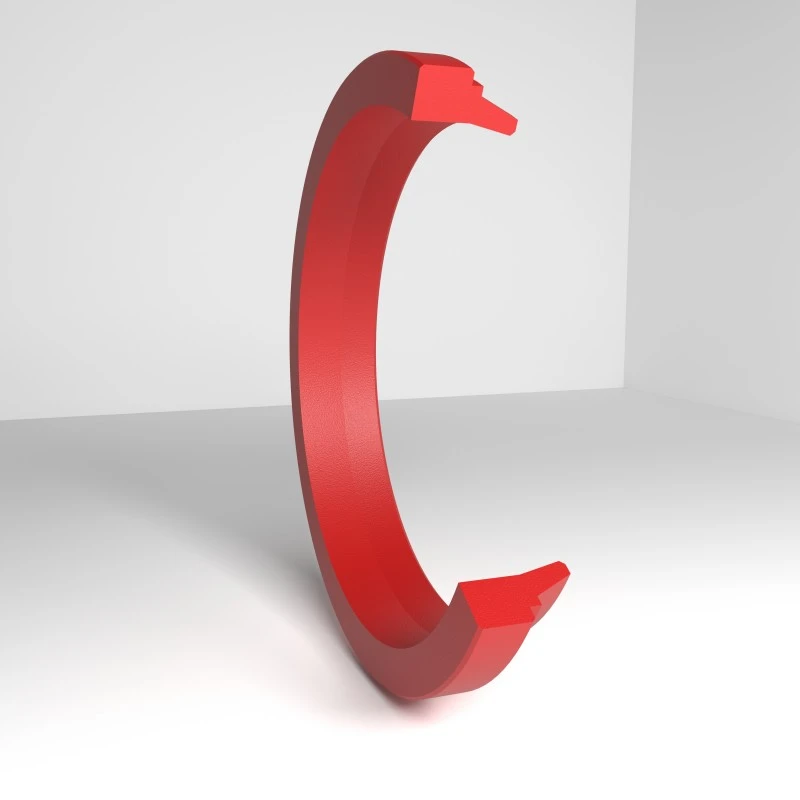

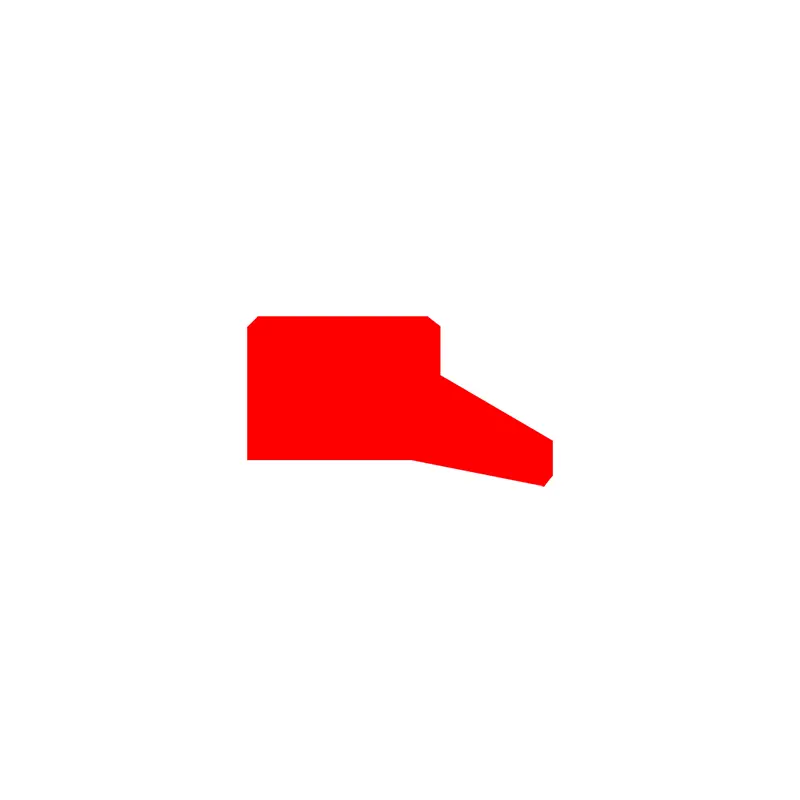

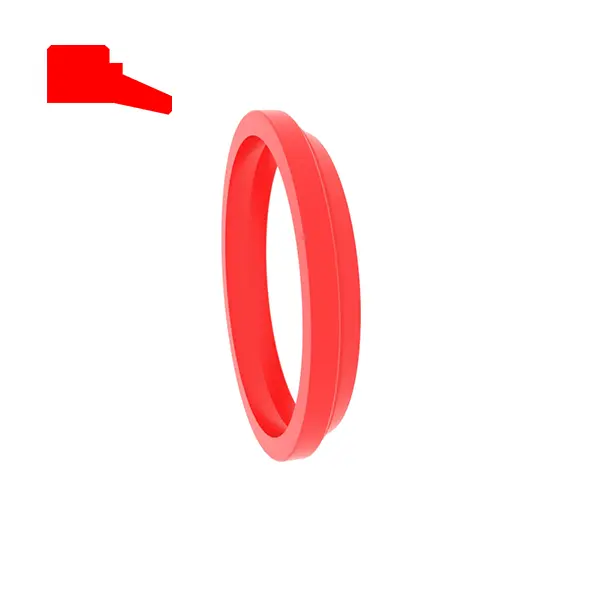

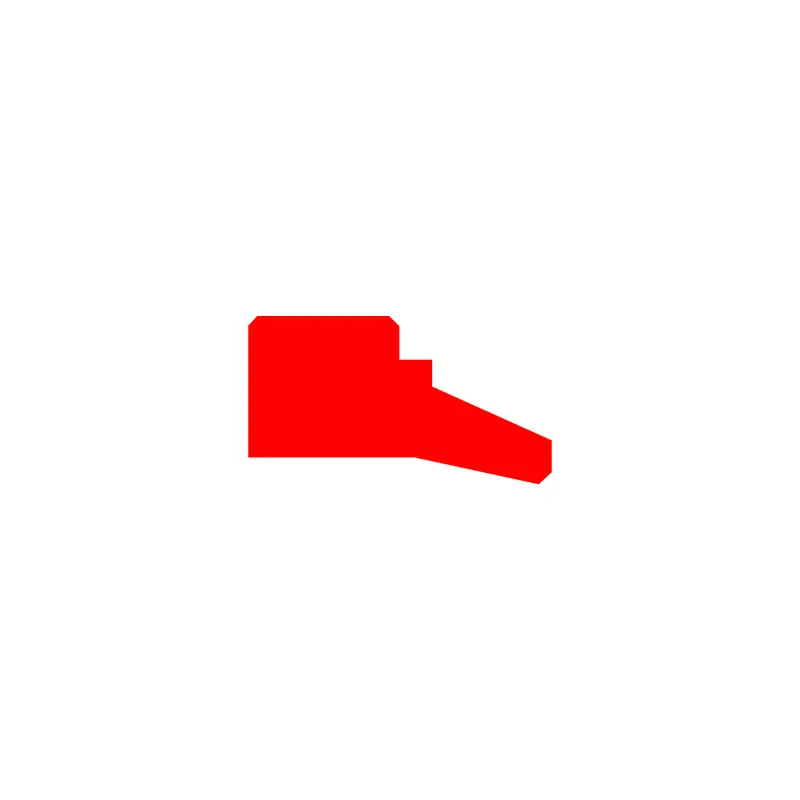

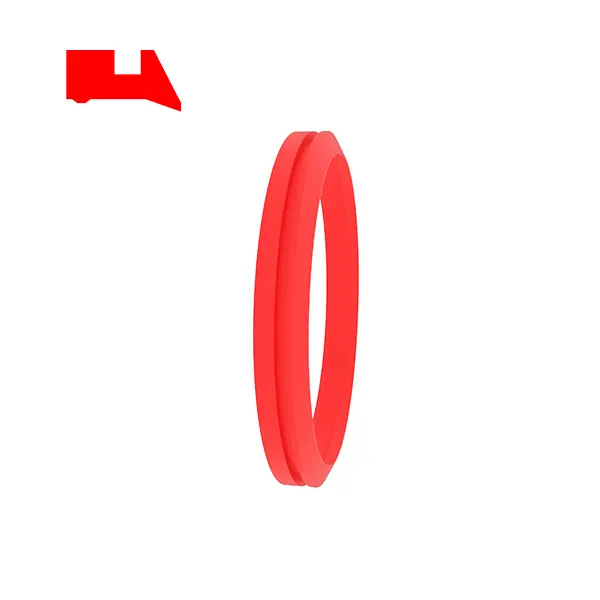

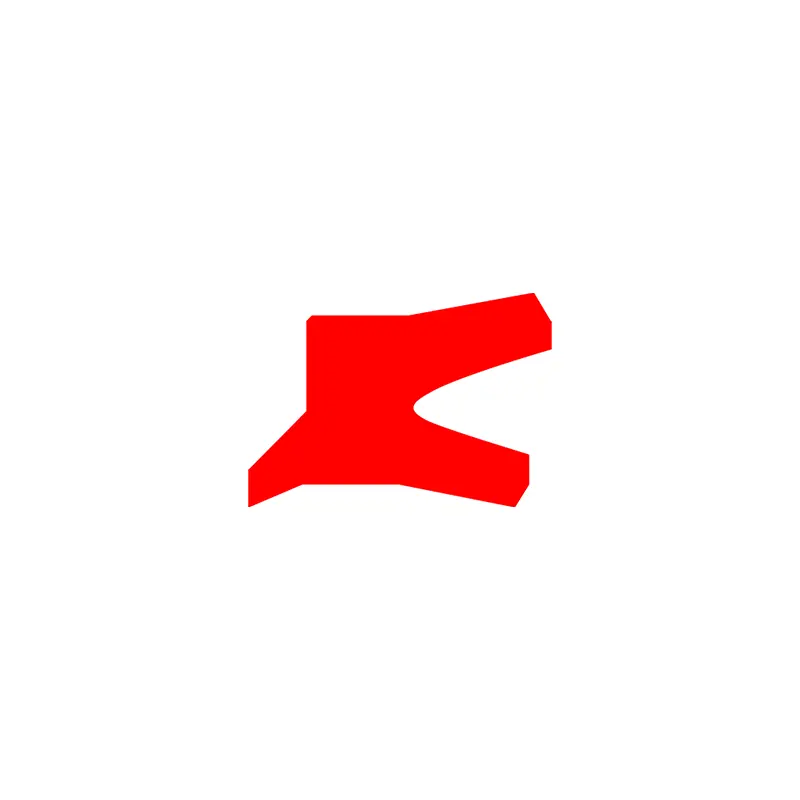

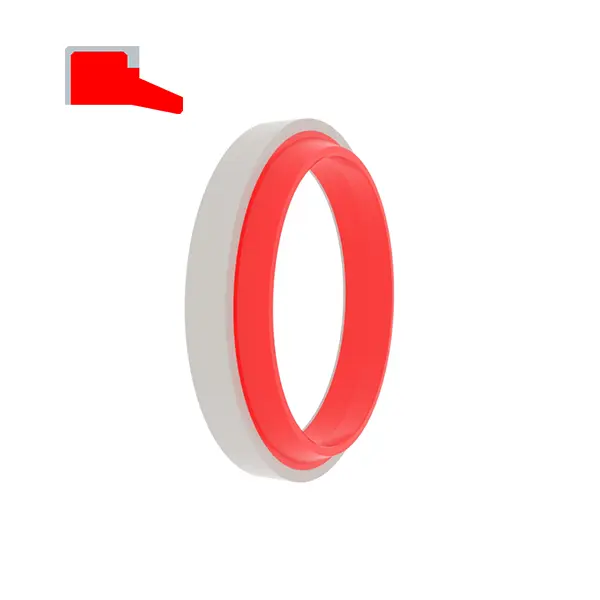

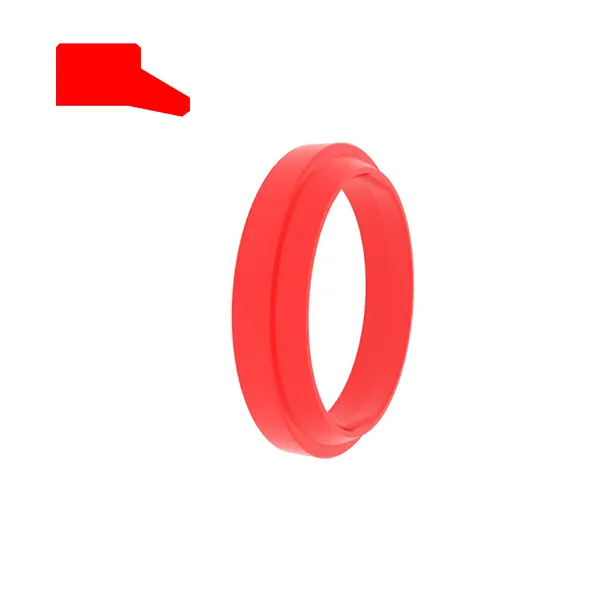

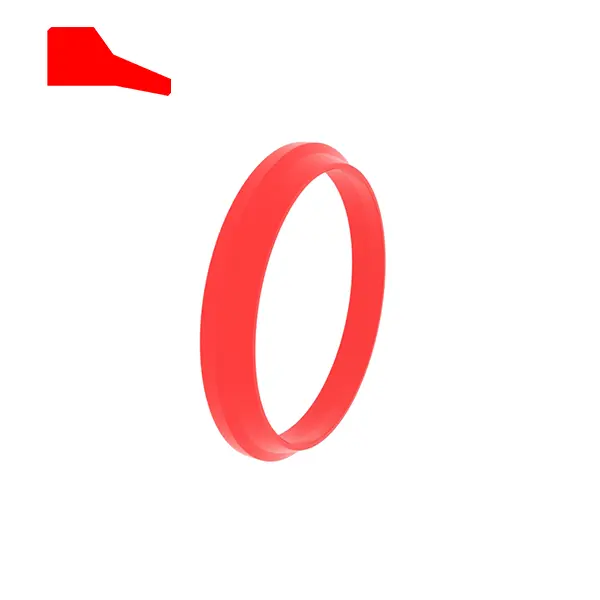

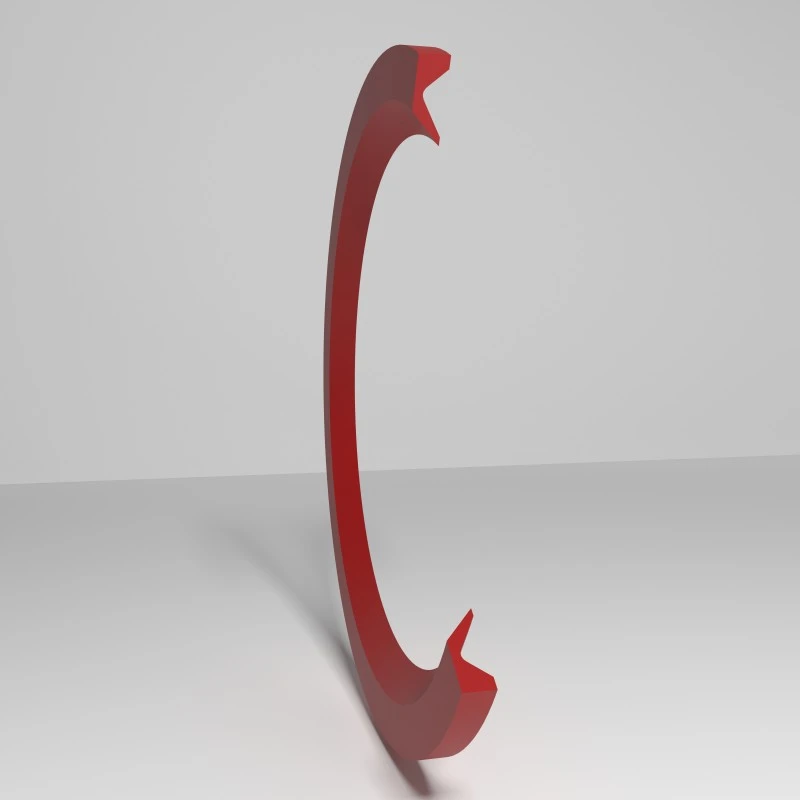

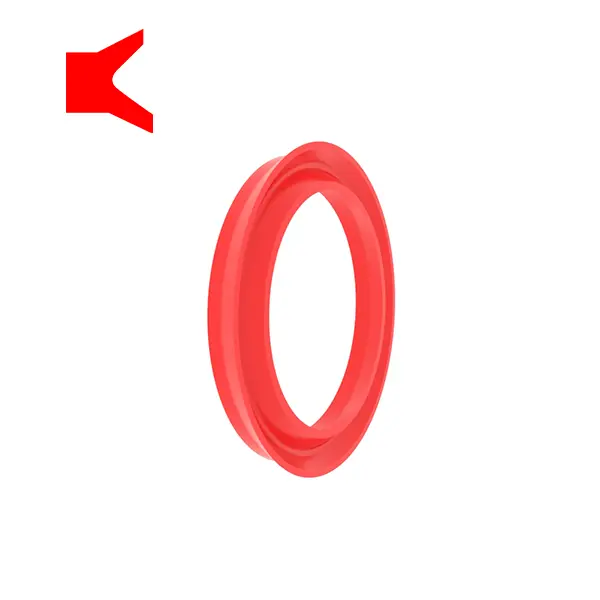

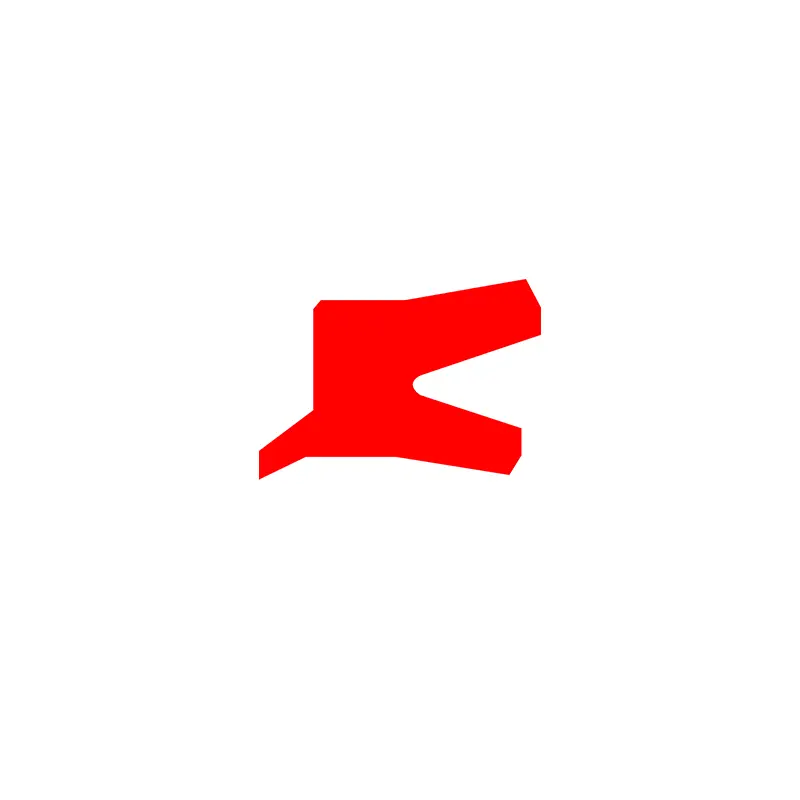

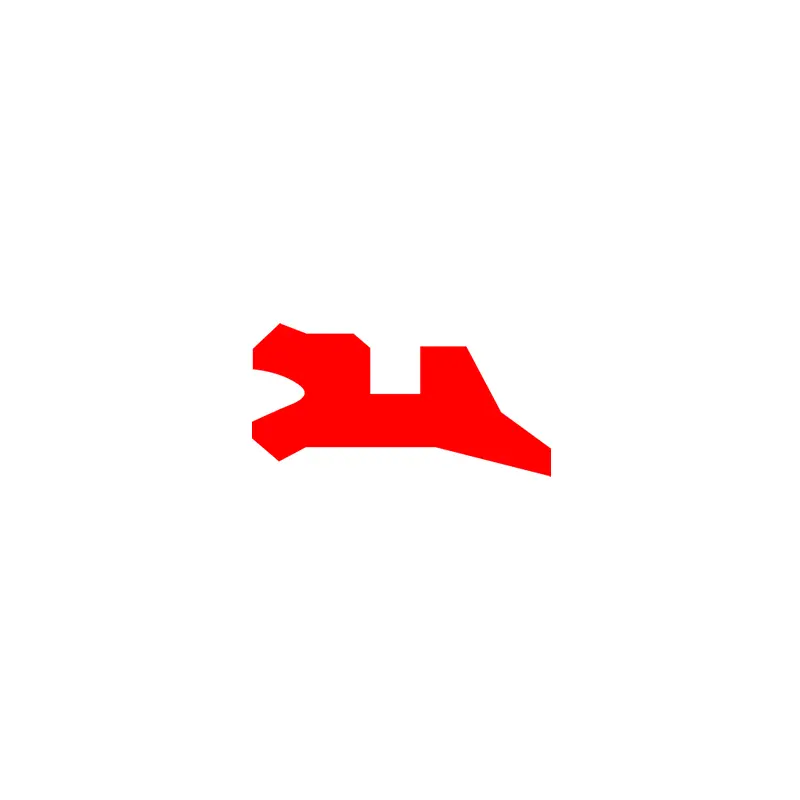

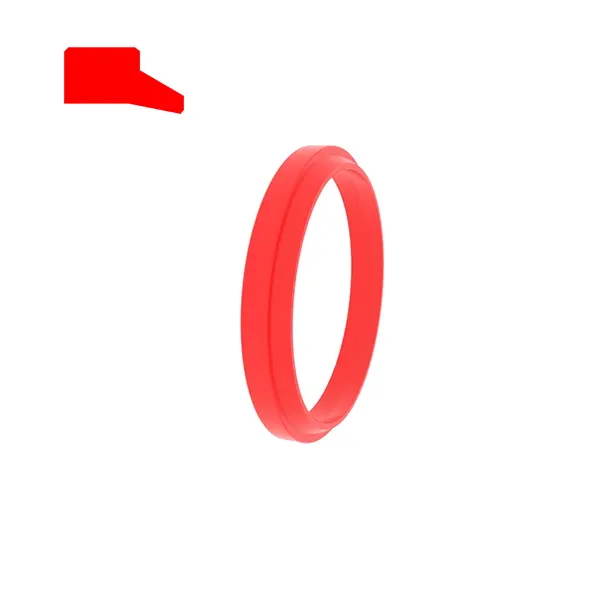

RCA101
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
H ...... Gesamthöhe der Staubdichtung

Bestellbeispiel

Modell: RCA101

Rillengröße: 100x108x4/7

Material: RC-PU-H

Siegeltyp: RCA101, RCA104
Hauptanwendung: Standardstaubschutz für Ölzylinder
Vorteile: Einfache Installation, ausgezeichnete Anti-Friktion und staubsichere Wirkung, keine umgekehrte Ovement im Hohlraum, keine Drucköffnung zwischen dem Dichtungsring und dem Staubring.
Material: Polyurethan, Gummi

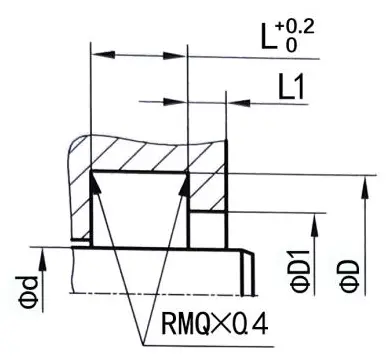

Beispiele für Versiegelungsnut	Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden)
	RCA101	Φd	Φd	FD1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		≥150	Φd+15	Φd11	6.5	2	13

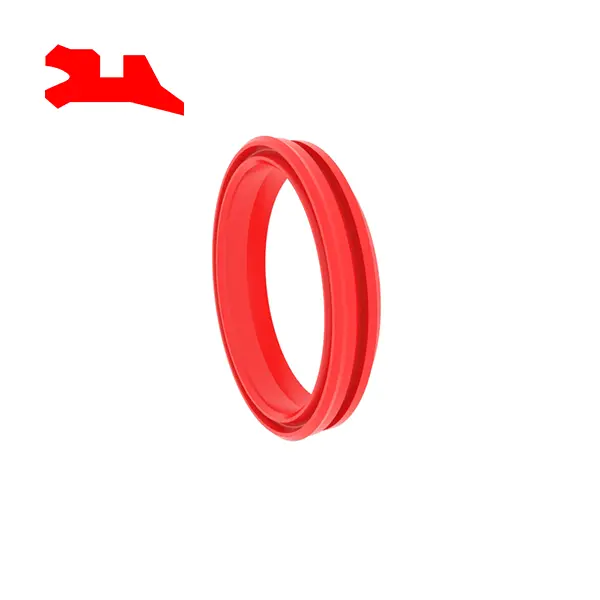

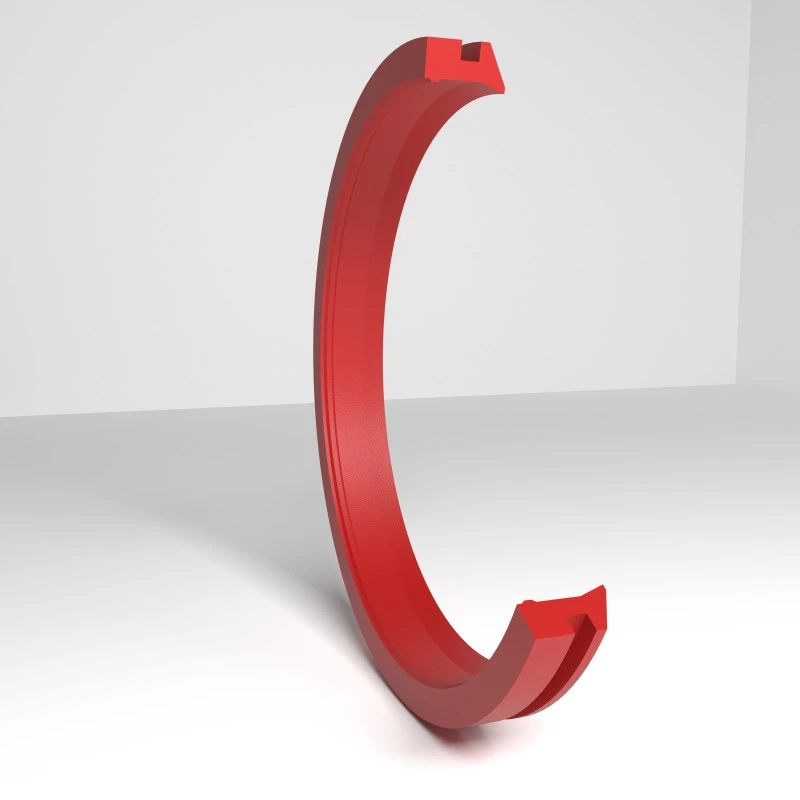

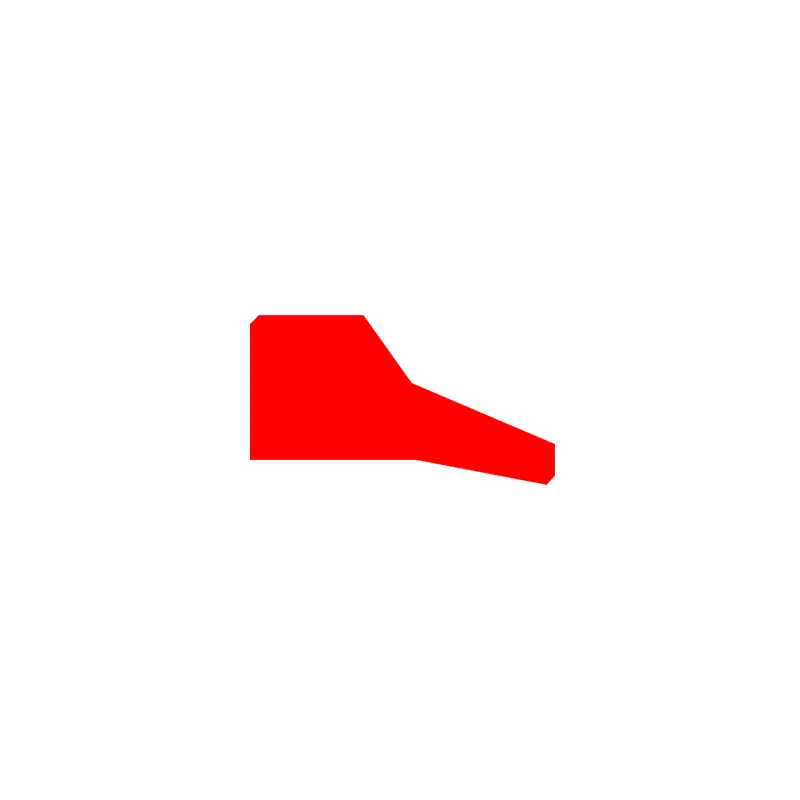

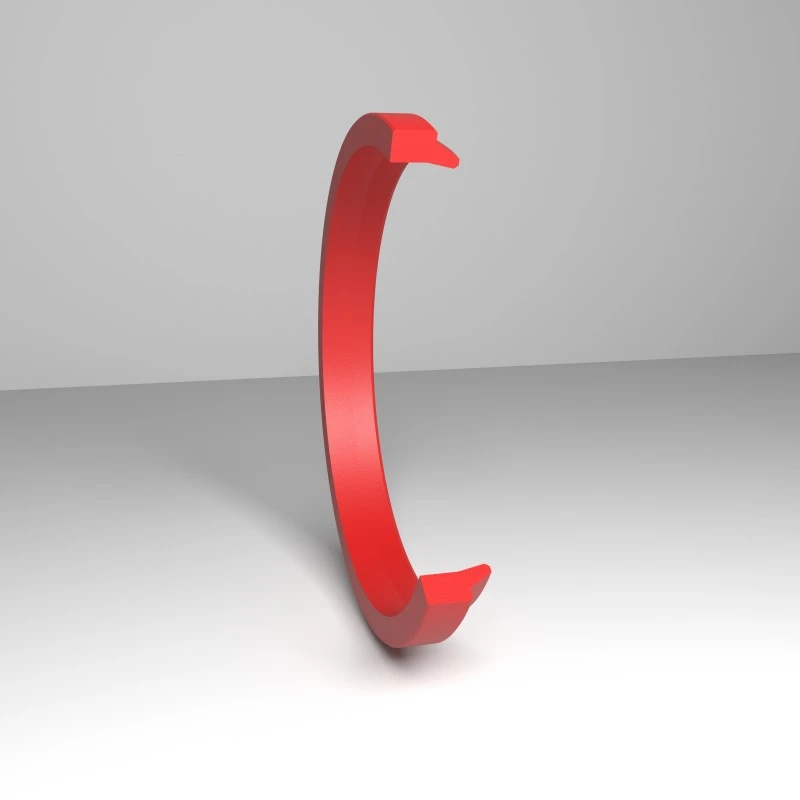

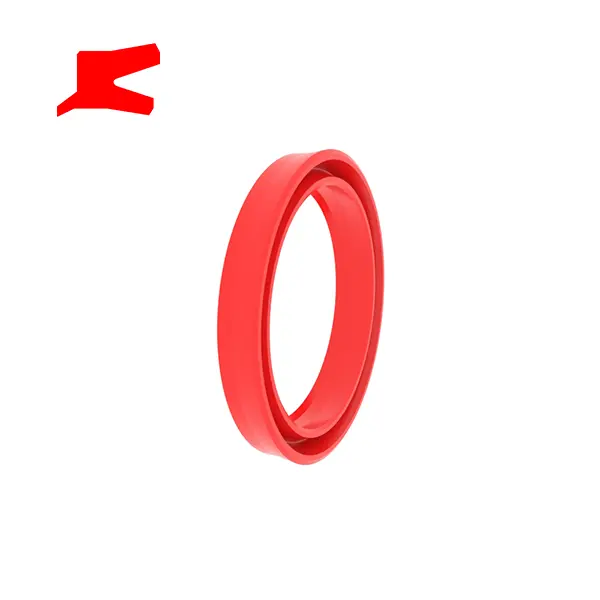

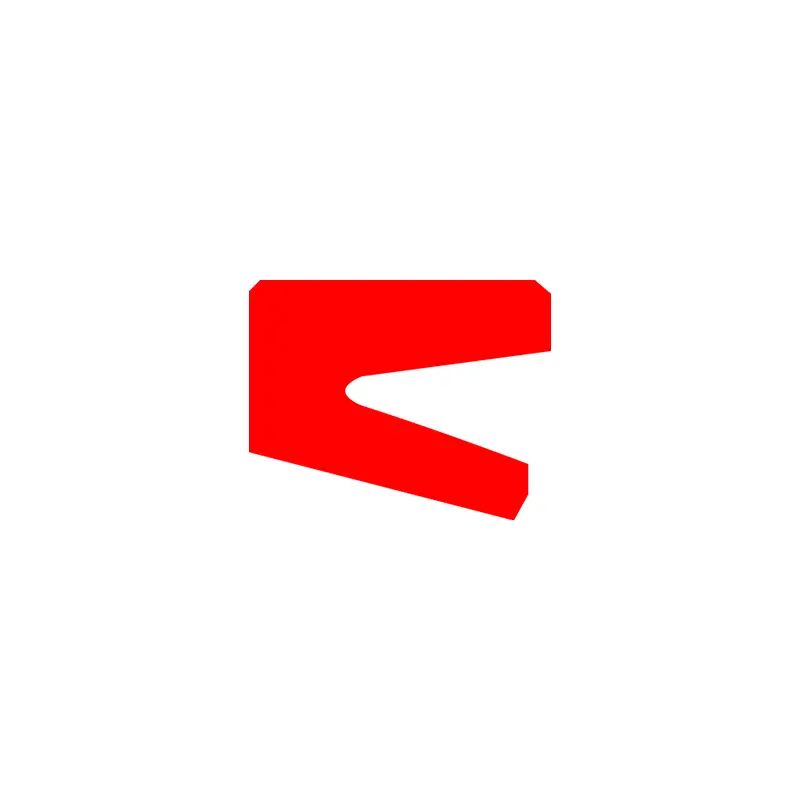

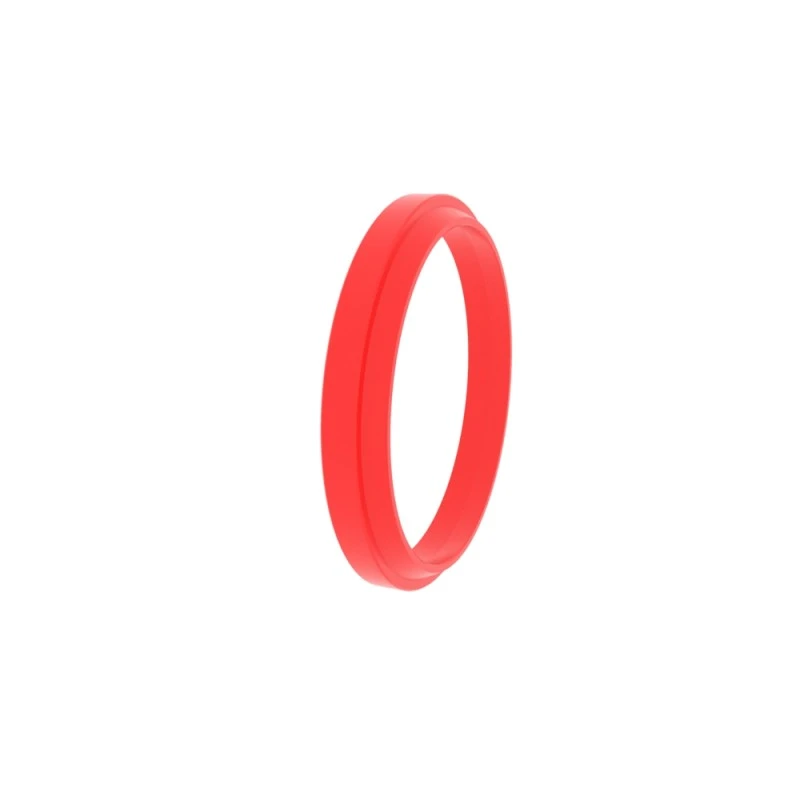

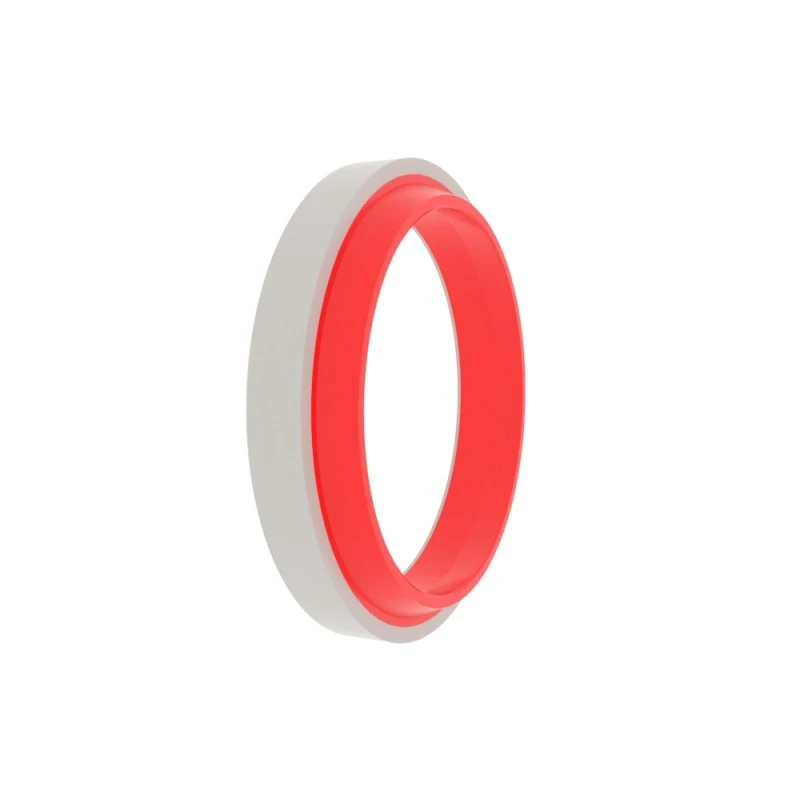

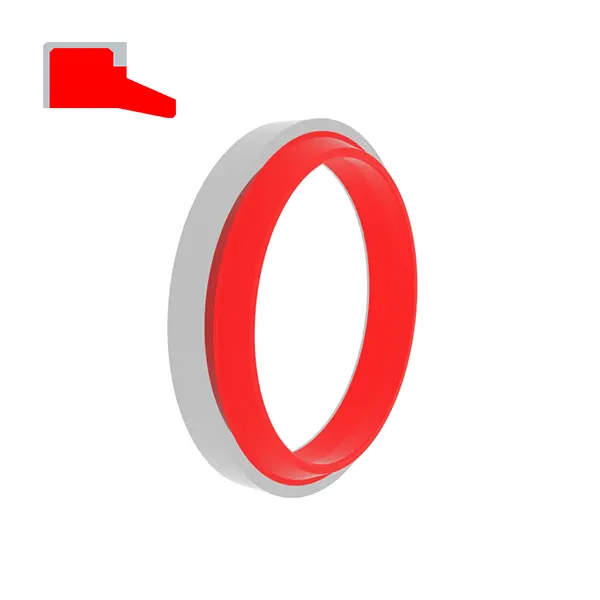

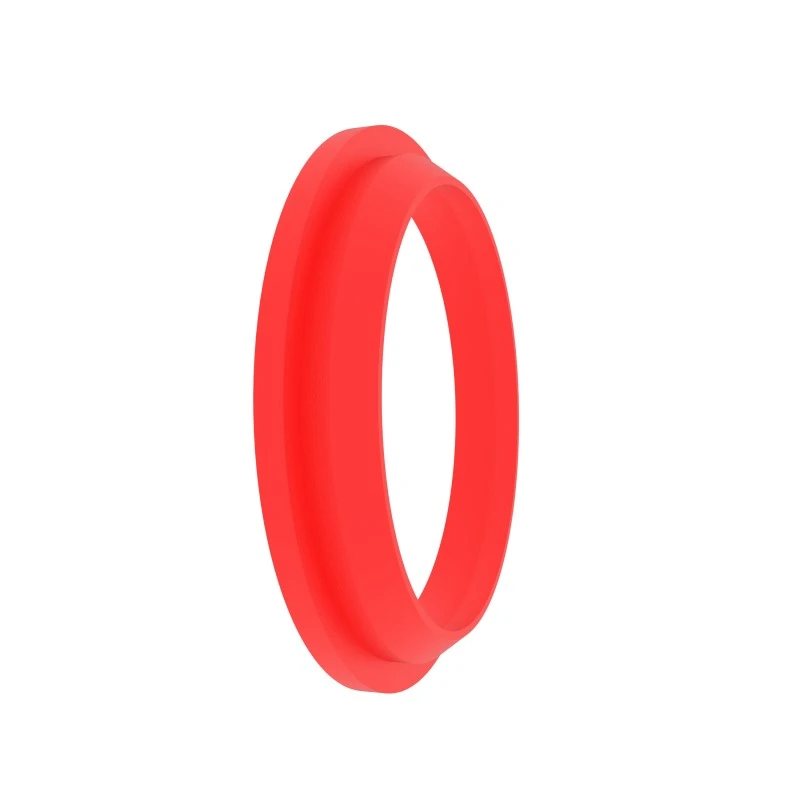

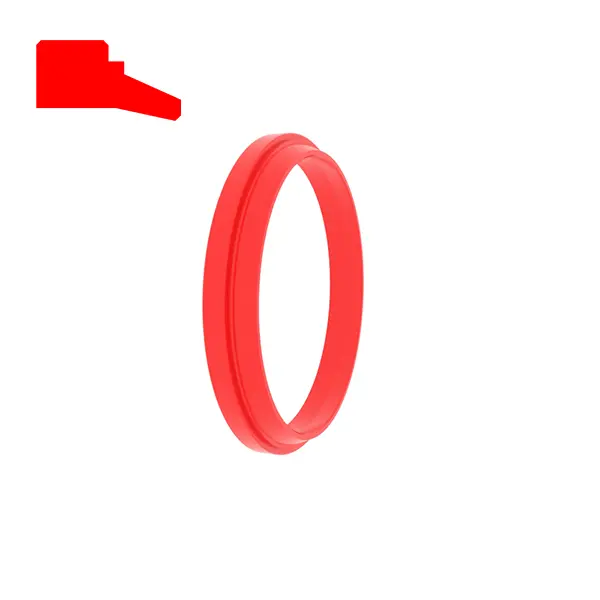

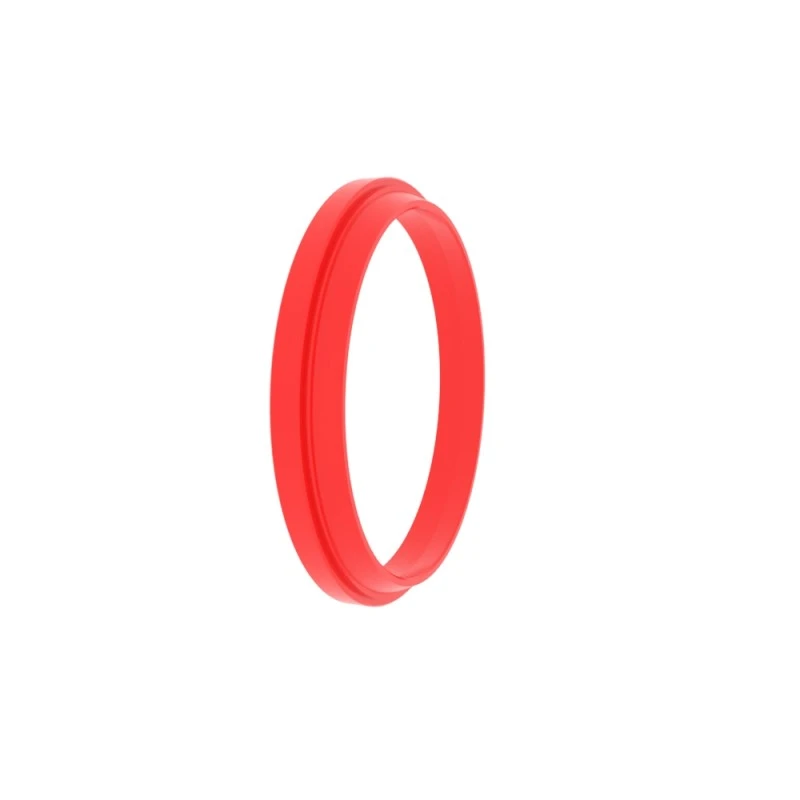

RCA102
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
H ...... Gesamthöhe der Staubdichtung

Bestellbeispiel
Modell: RCA102
Rillengröße/Gesamtstaubdichtungshöhe: 100x115x8.5
Material: RC-PU-H

Siegeltyp: RCA102, RCA105, RCA211
Hauptanwendung: Hauptsächlich mit Schieber -Kombinationsdichtungen verwendet
Vorteile: gute Reibungsleistung, RCA211 Bidirektionales Siegel
Material: (Ultrahohe Härte) Polyurethan, Gummi

Beispiele für Versiegelungsnut	Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden)
	RCA102	Φd	Φd	FD1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7,5	8.5	≥2	11.5

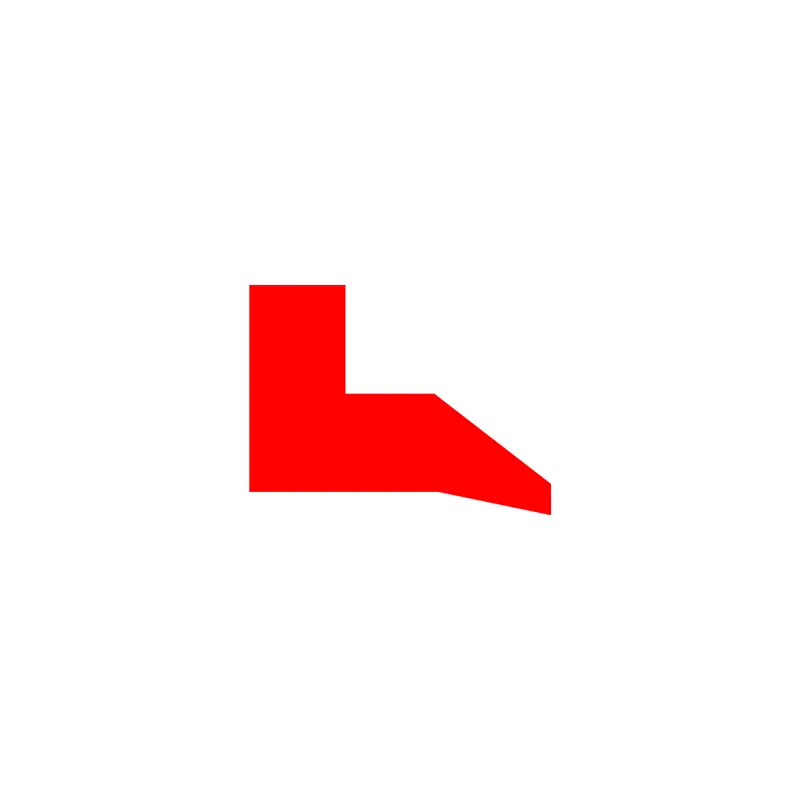

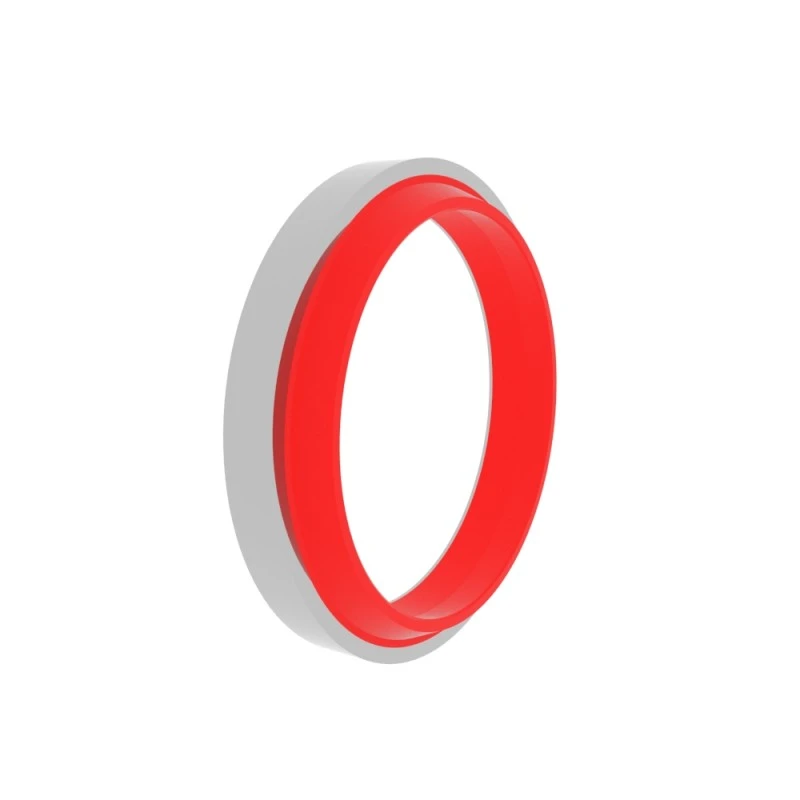

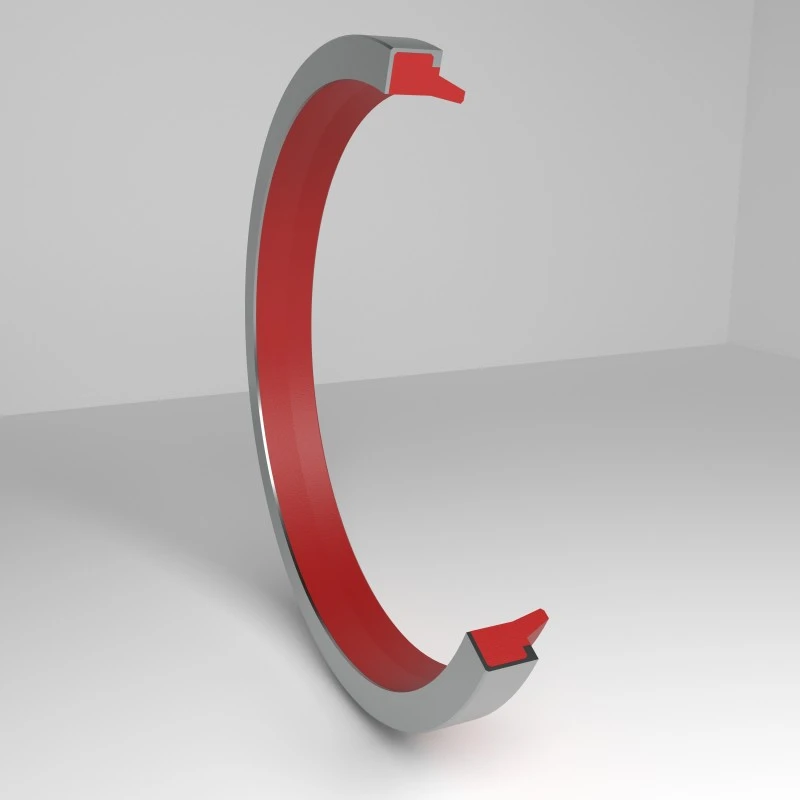

RCA103
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
H ...... Gesamthöhe der Staubdichtung

Bestellbeispiel

Modell: RCA103

Rillengröße/Gesamtstaubdichtungshöhe: 100x115x9/12

Material: RC-PU-H+POM

Siegeltyp: RCA103, RCA106
Hauptanwendung: Standardzylinder und für offene Rillen
Vorteile: Die Anti-Friktionsleistung ist gut, und der Stützring verhindert, dass die Oxidation zwischen der Rille und der Siegel auftritt, und die Positionierung und die Anpassung in den Hohlraum sind fest.
Material: (Ultrahohe Härte) Polyurethan + Polyoxymethylen, Gummi + Polyoxymethylen

Beispiele für Versiegelungsnut	Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

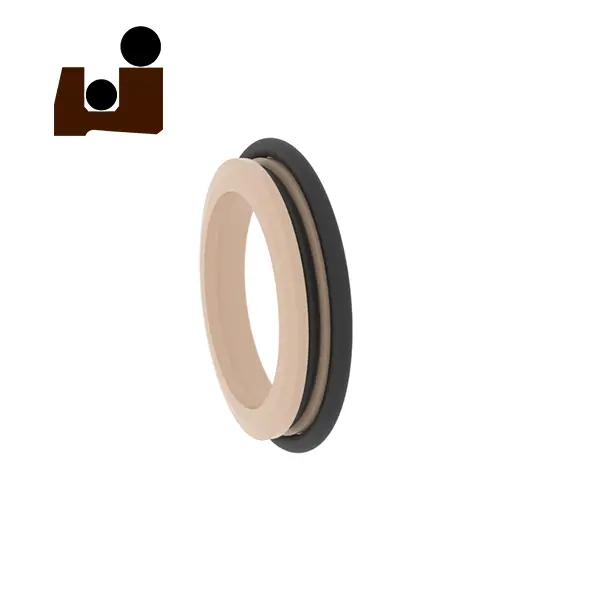

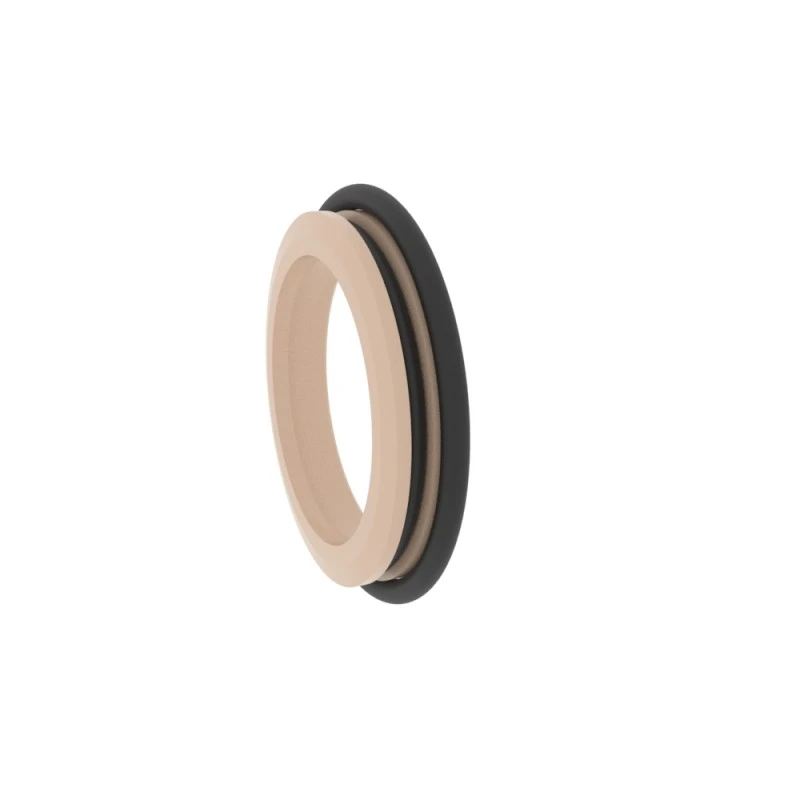

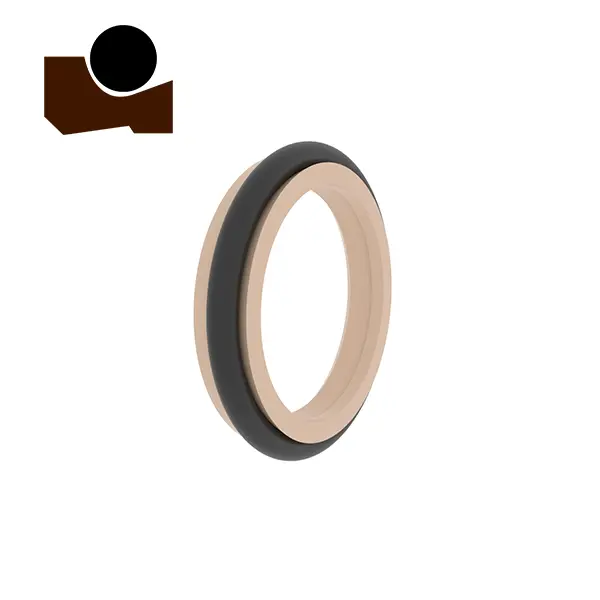

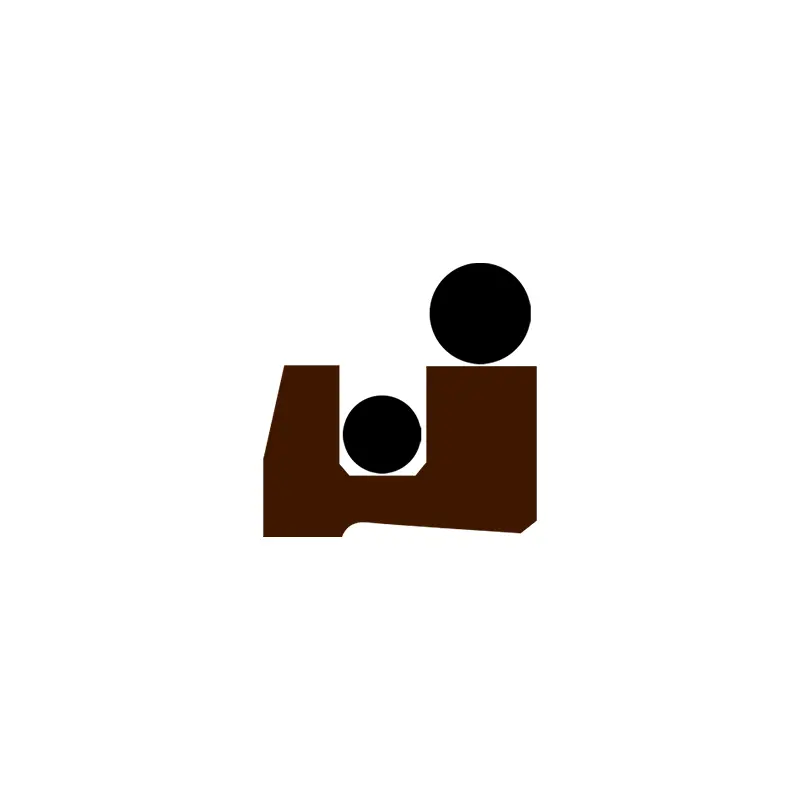

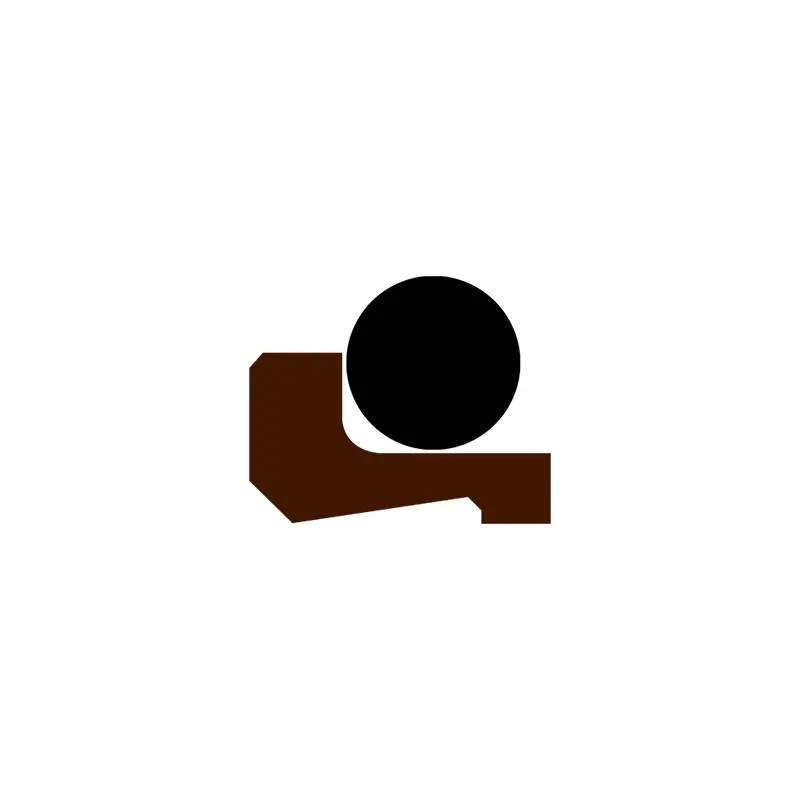

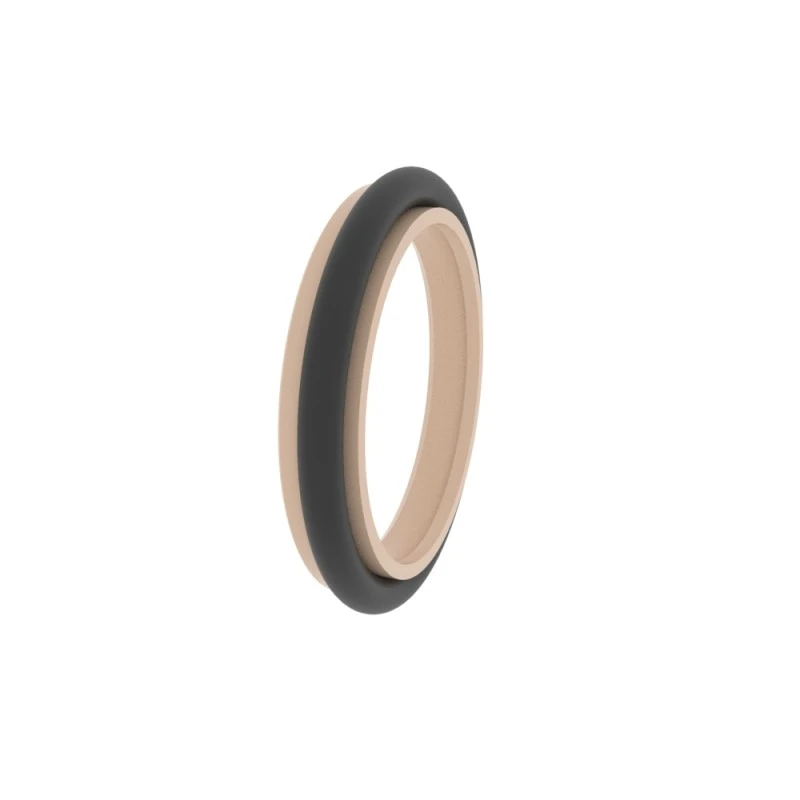

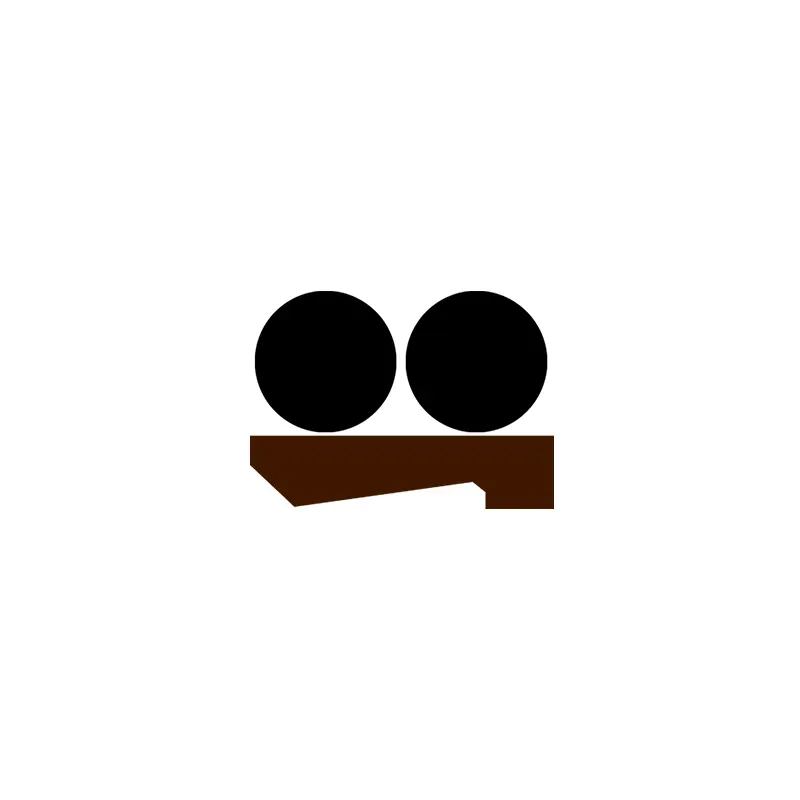

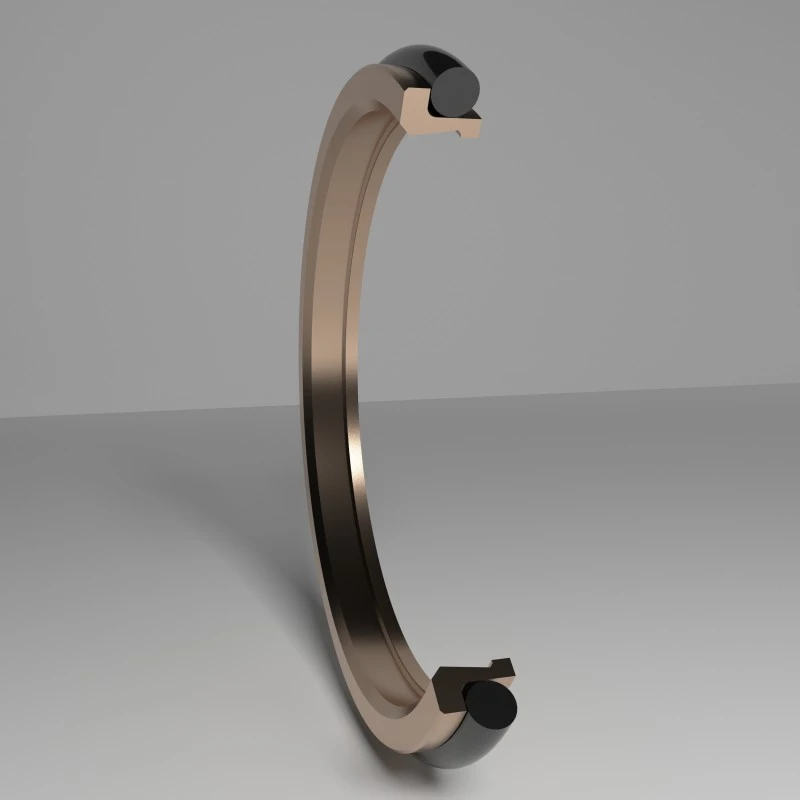

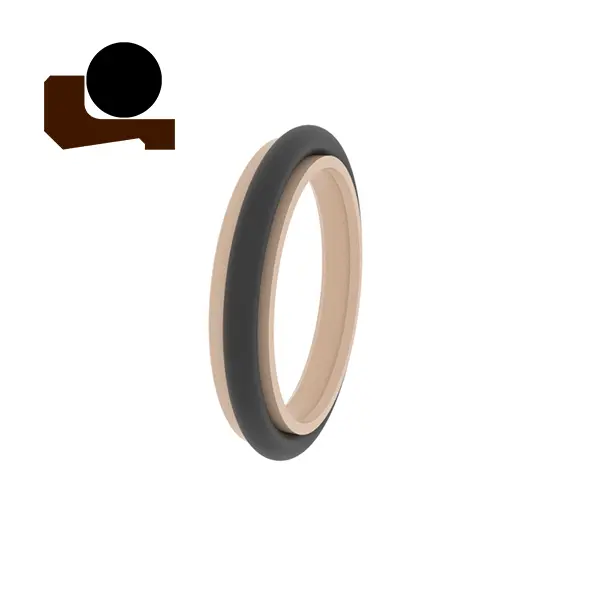

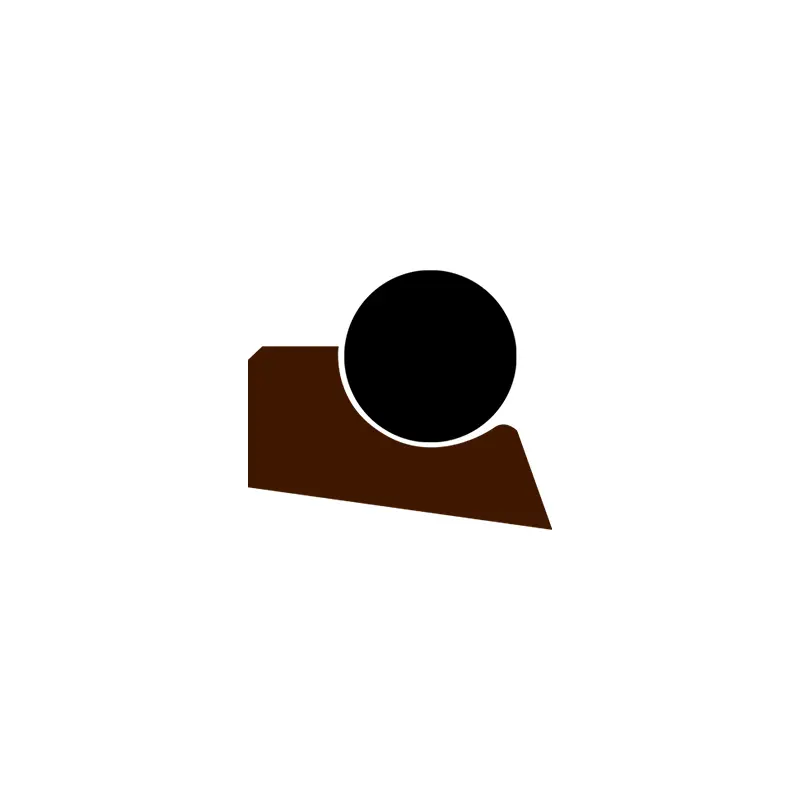

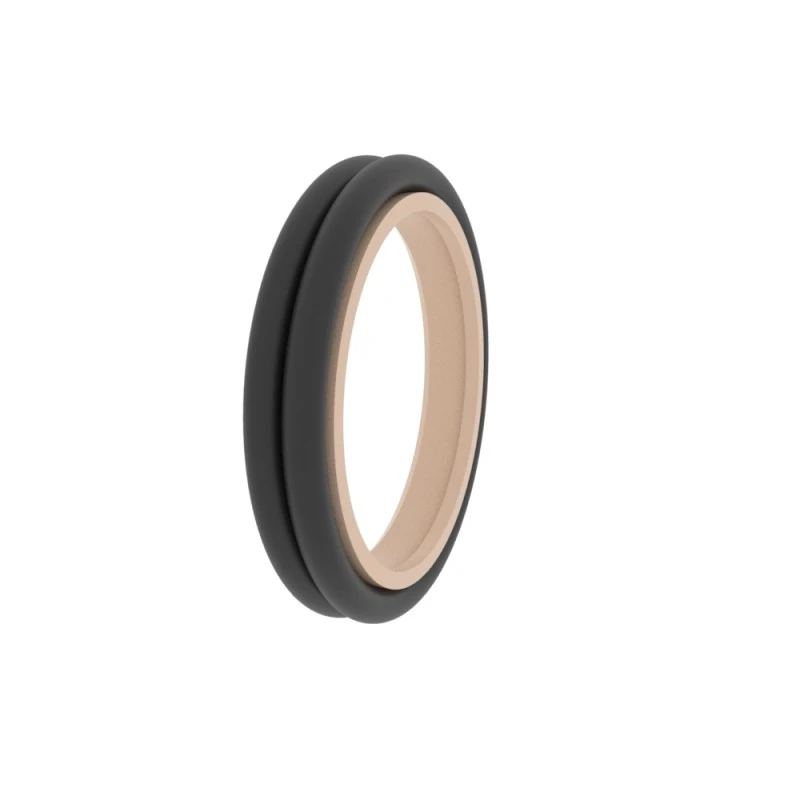

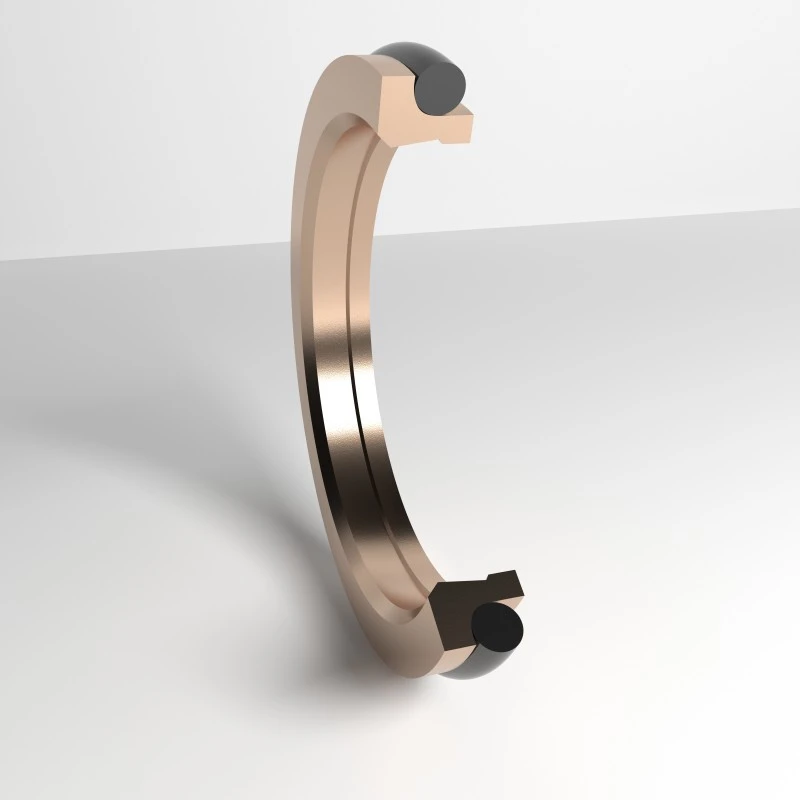

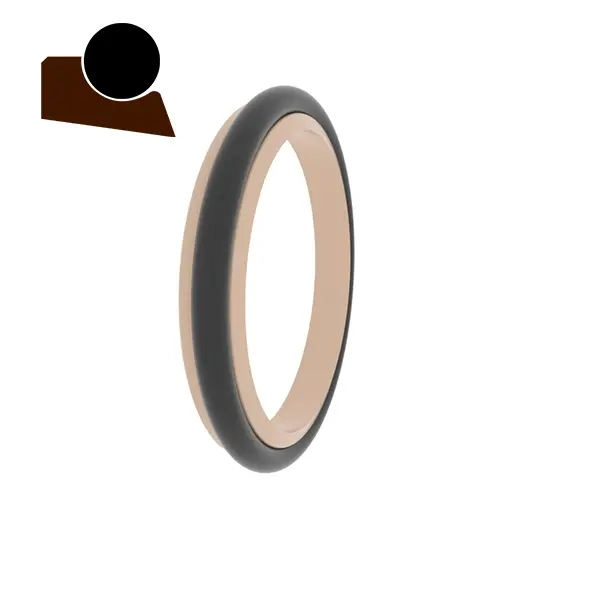

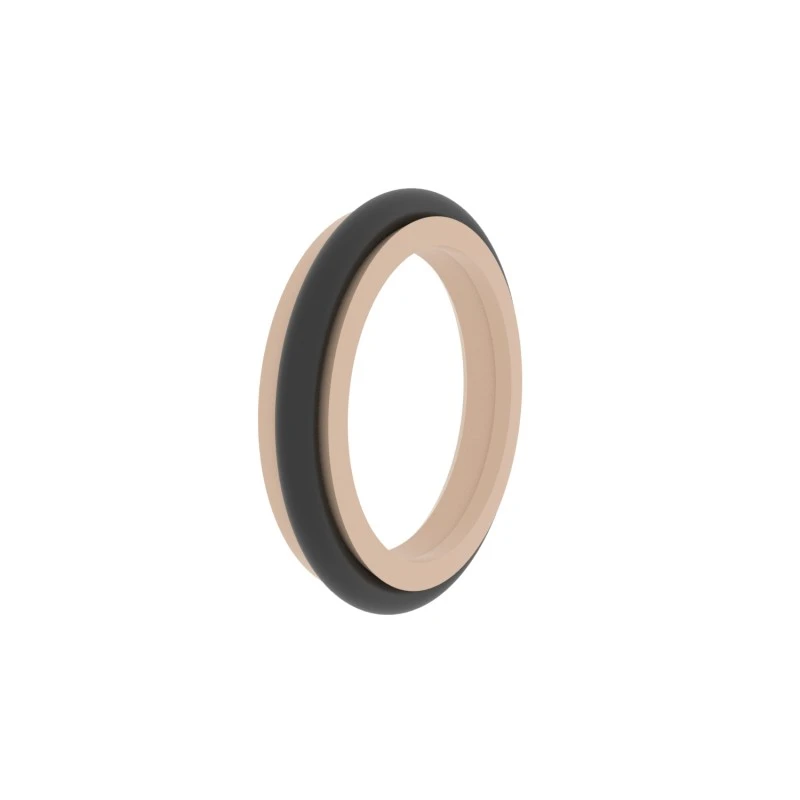

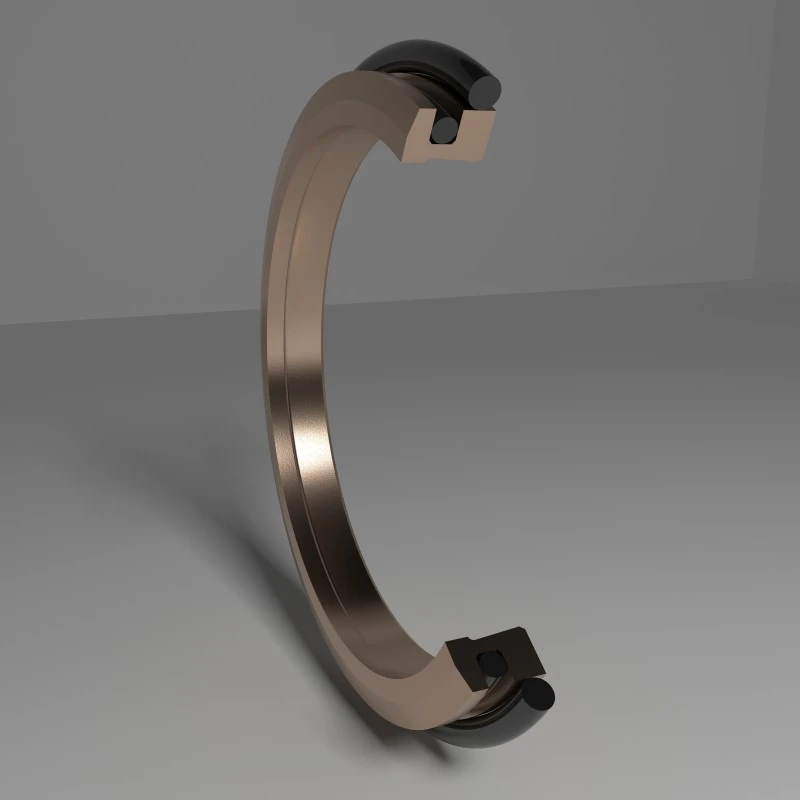

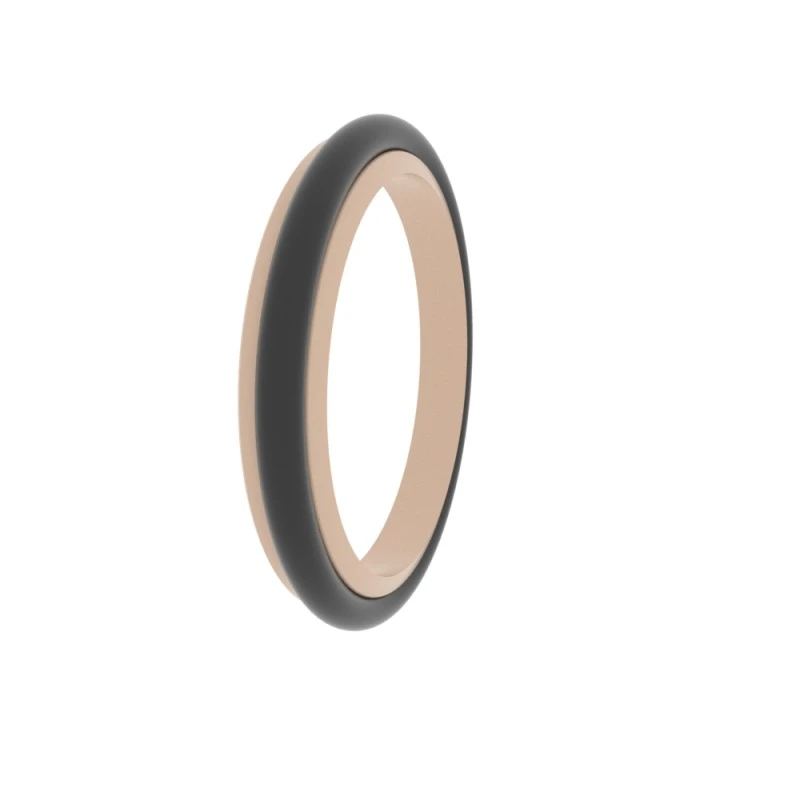

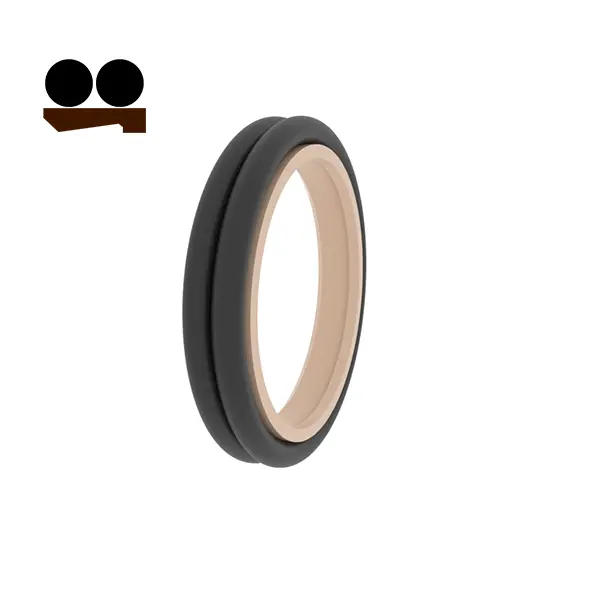

RCA115



Bestellgröße
Φd ...... Außendurchmesser
Φd1 ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite

Bestellbeispiel
Modell: RCA115
Rillengröße/Gesamtstaubdichtungshöhe: 100x108.8x6
Material: ptfe3+nbr

Siegeltyp: RCA115, RCA118
Hauptanwendung: Chemische Industrie, Lebensmittelindustrie und Servoventile
Vorteile: Niedriger Reibungskoeffizient, kein Kriech, kleiner Installationsraum, langes Lebensdauer und hervorragende Anpassungs- und Positionierungsfunktionen während der Arbeit.
Material: Tetrafluorethylen, Nitrilgummi oder Fluorkautschuk

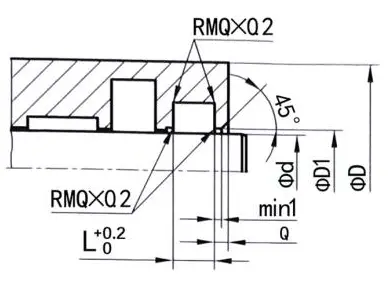

Beispiele für Versiegelungsnut	Im Folgenden finden Sie Standard -Rillenabmessungen (Staubdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden)
	RCA115	Φd	Φd	L	D1	a	O-Ring
		6-11.9	Φd+4,8	3.7	D+1,5	2	1.78
		12-64.9	Φd+6,8	5.0	D+1,5	2	2.62
	RCA116	65-250.9	Φd+8,8	6.0	D+1,5	3	3.53
		251-420.9	Φd+12.2	8.4	D+2	3	5.33
		421-650.9	Φd+16.0	11.0	D+2	4	7.00
		≥150	Φd+20.0	12.0	D+2,5	5	8.40
