Drehdichtungsanleitung Ring

Unser Drehdichtungsanleitung wird häufig in hydraulischen Zylindern, pneumatischen Systemen, Industriemaschinen und anderen Feldern verwendet. Wir können maßgeschneiderte Lösungen gemäß den Bedürfnissen des Kunden bereitstellen, um die Effizienz des Geräts zu verbessern und die Zuverlässigkeit zu versiegeln. Nach verschiedenen Merkmalen haben wir den Ring der Drehendichtungsanleitung in verschiedene Modellreihen unterteilt.

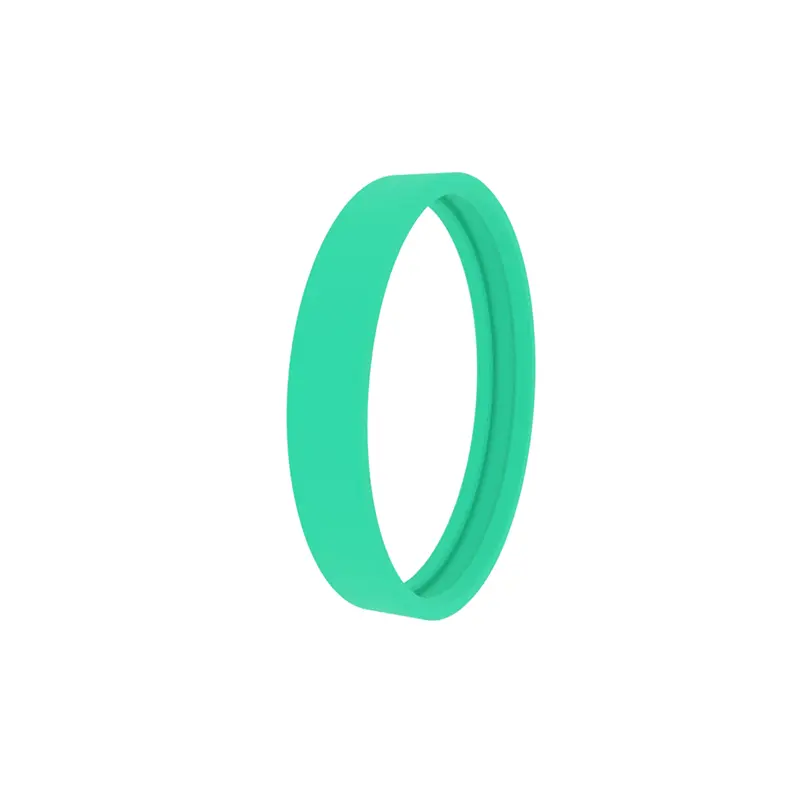

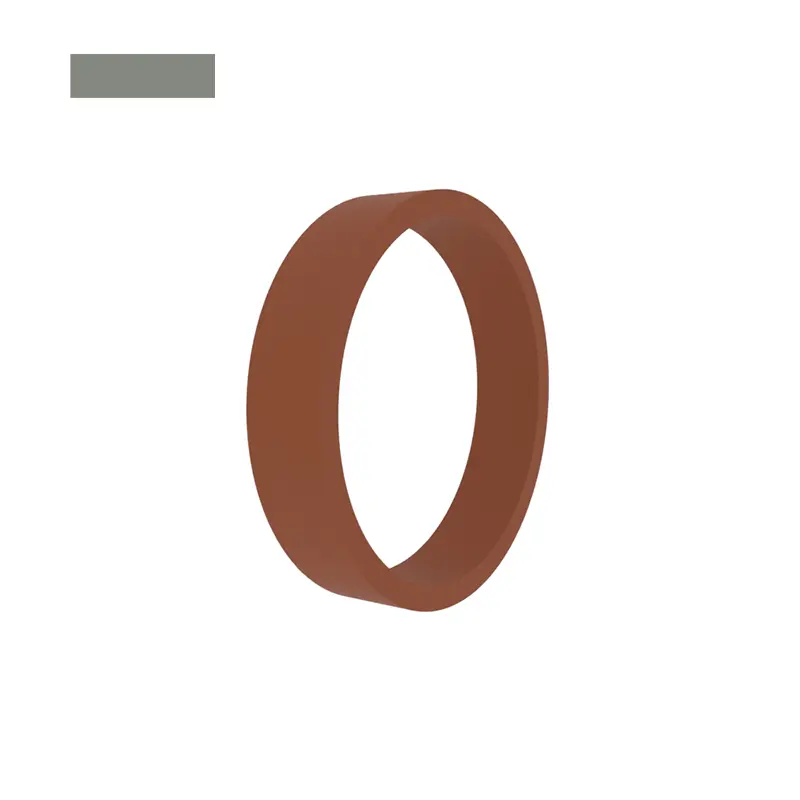

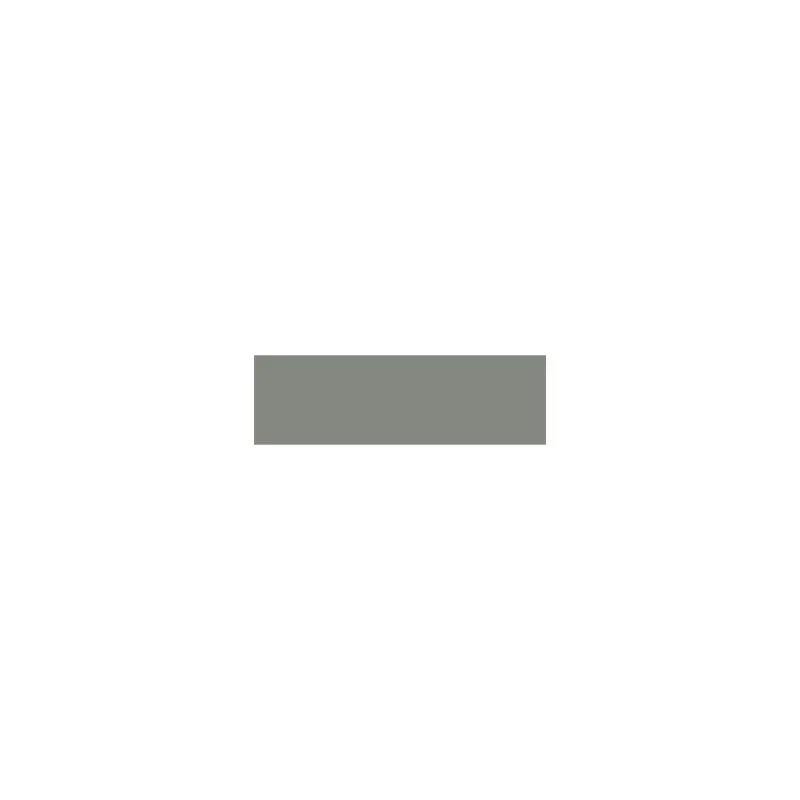

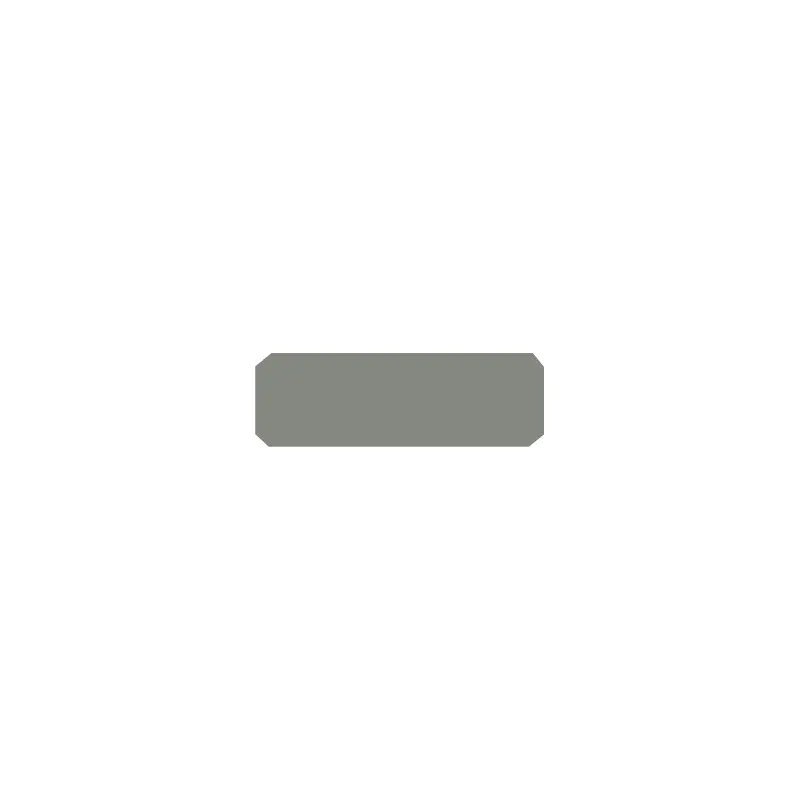

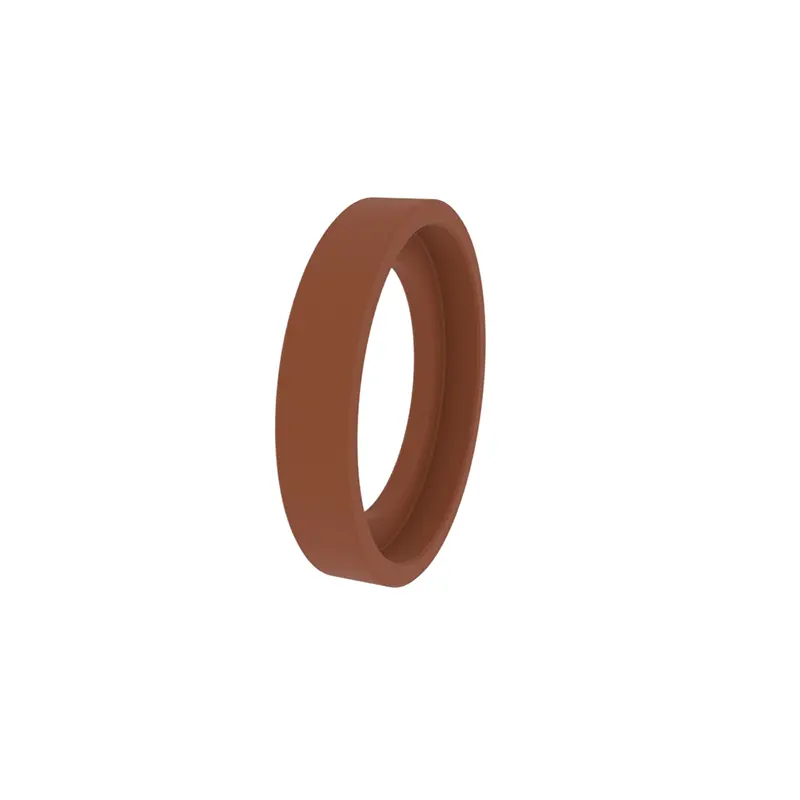

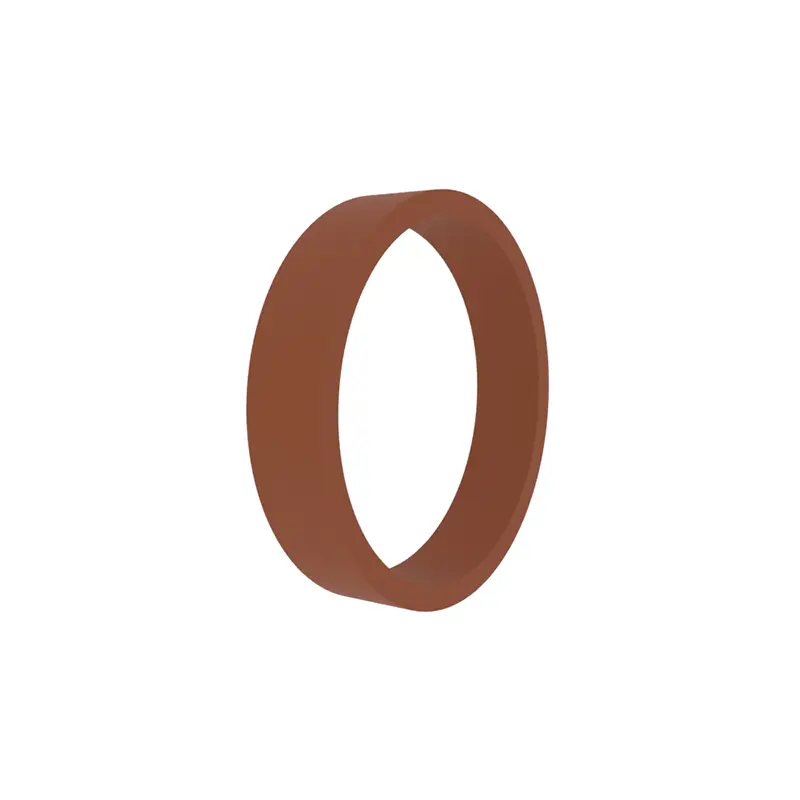

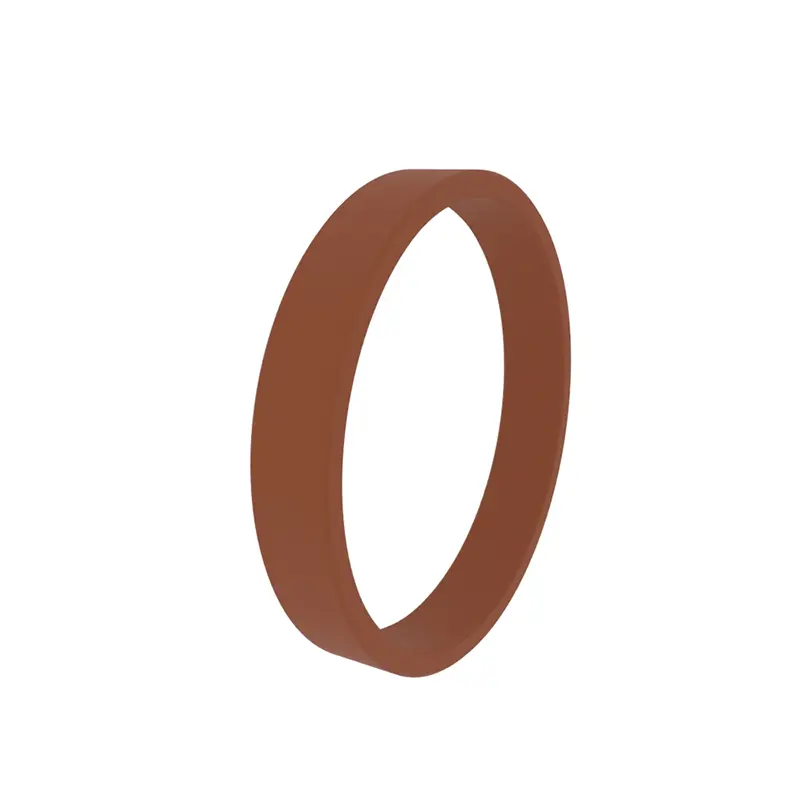

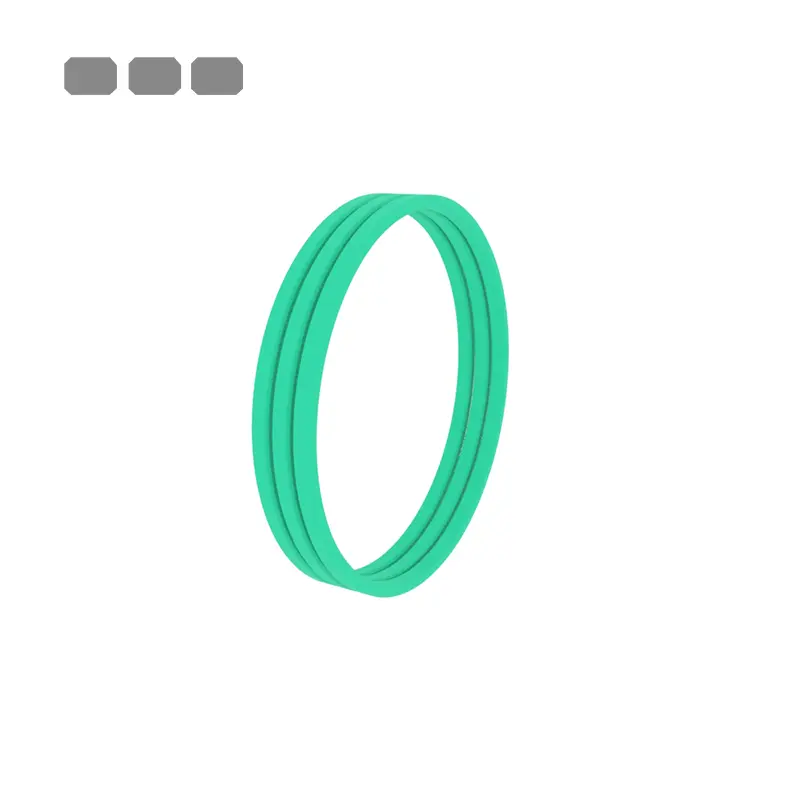

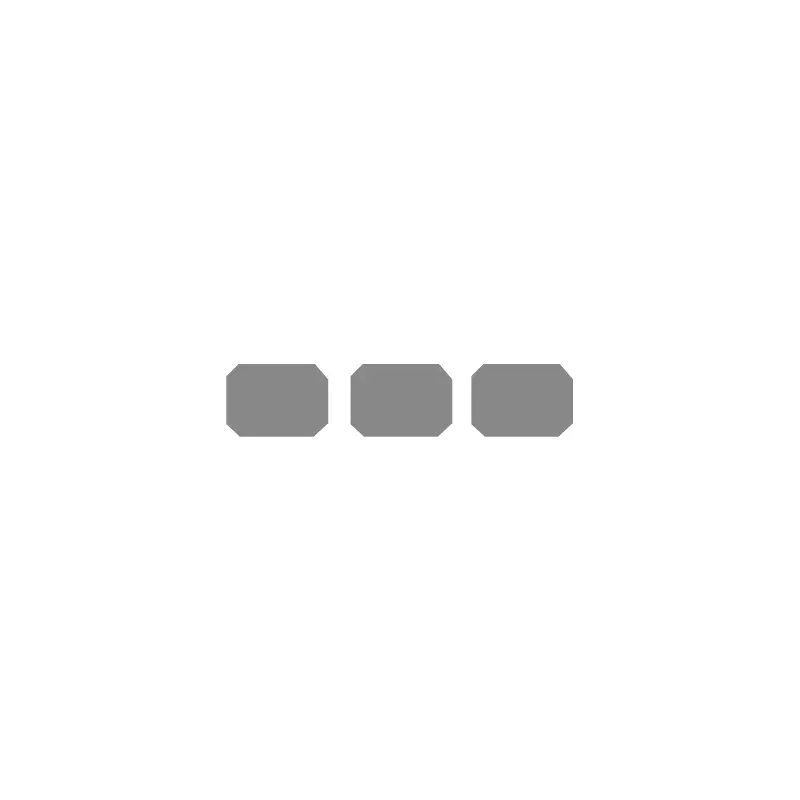

RCF101-, RCF102-, RCFB102 -Standard -Führungsringe eignen sich für Kolben- und Kolbenstangenführer von Zylinder. Die meisten von ihnen müssen geöffnet und in geschlossenen Rillen installiert werden, oder sie können geöffnet werden.

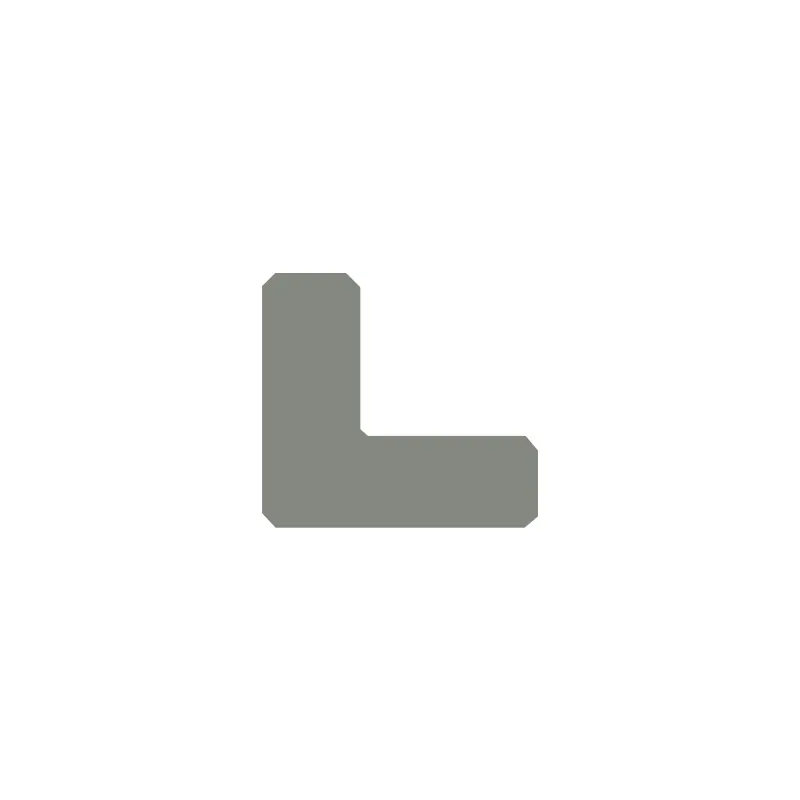

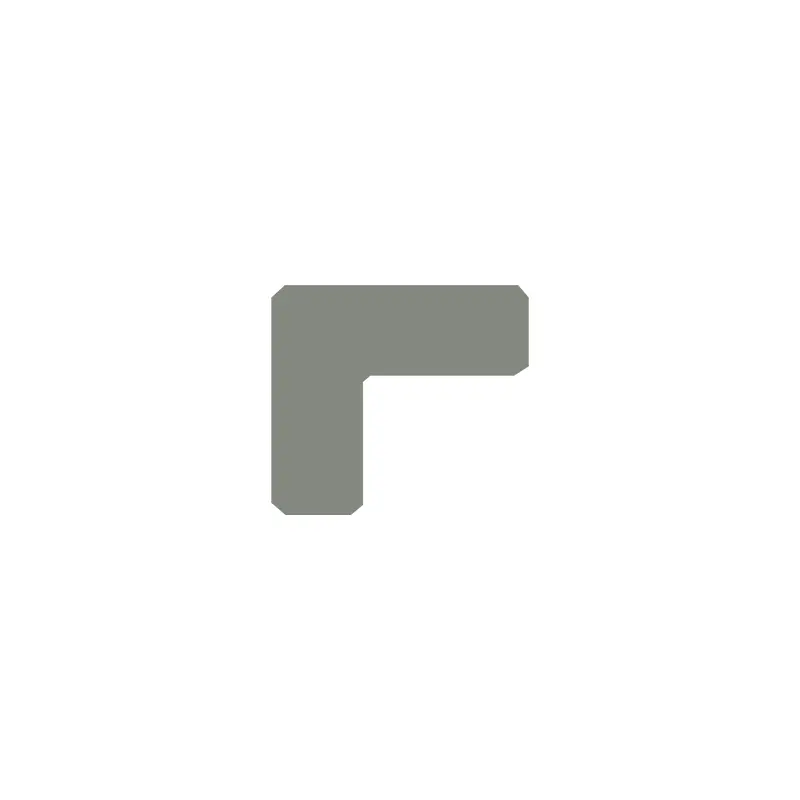

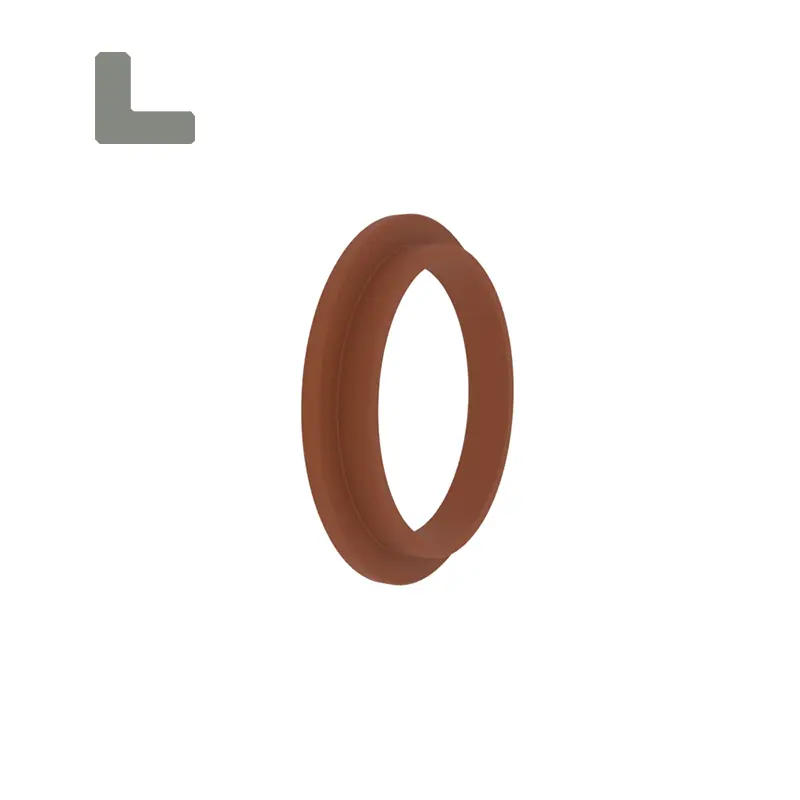

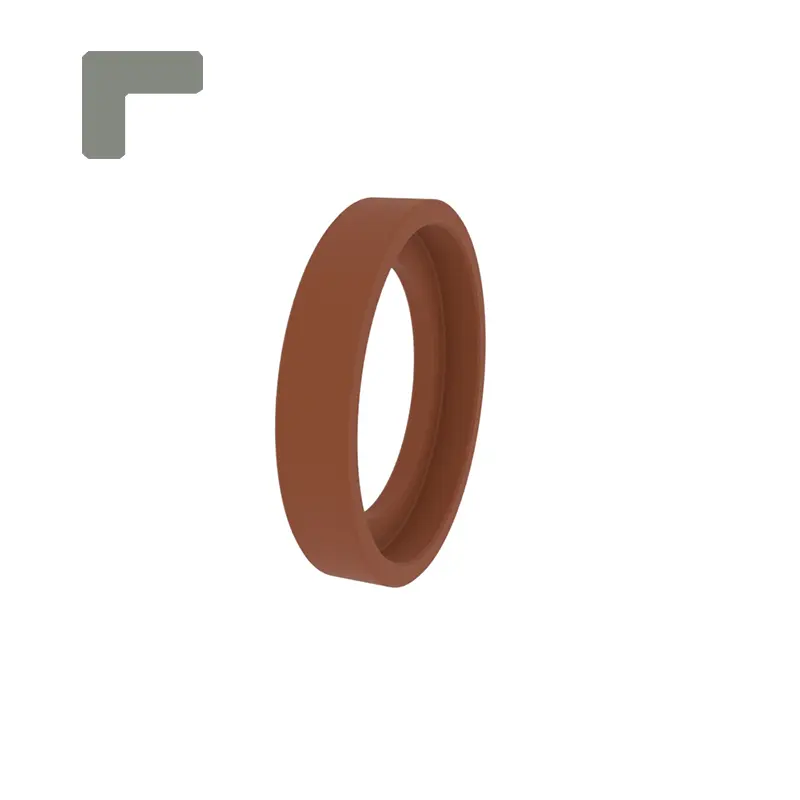

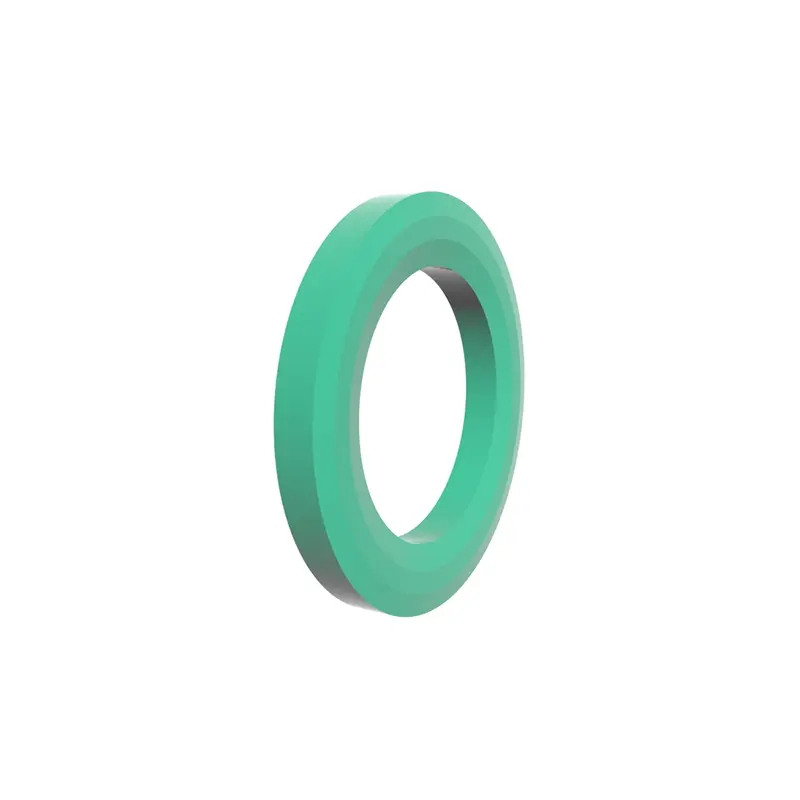

RCF103, RCF104 -Standardhandbuchringe sind für Kolbenführer geeignet. Durch das Design mit Ecken verfügt es über die Funktionen von Führungsringen und Halterungsringen. Es kann offen sein oder nicht.

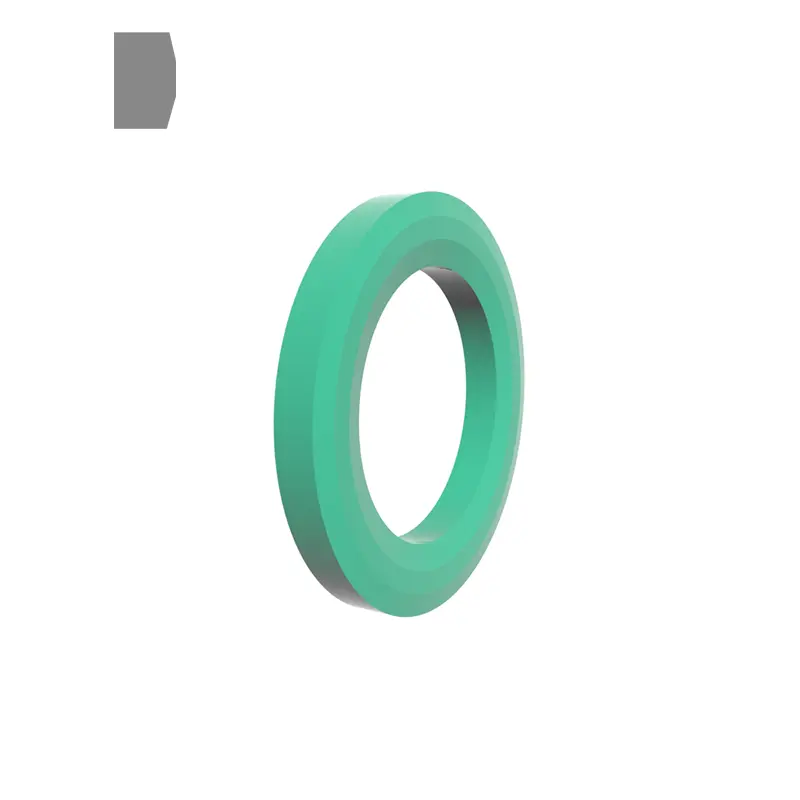

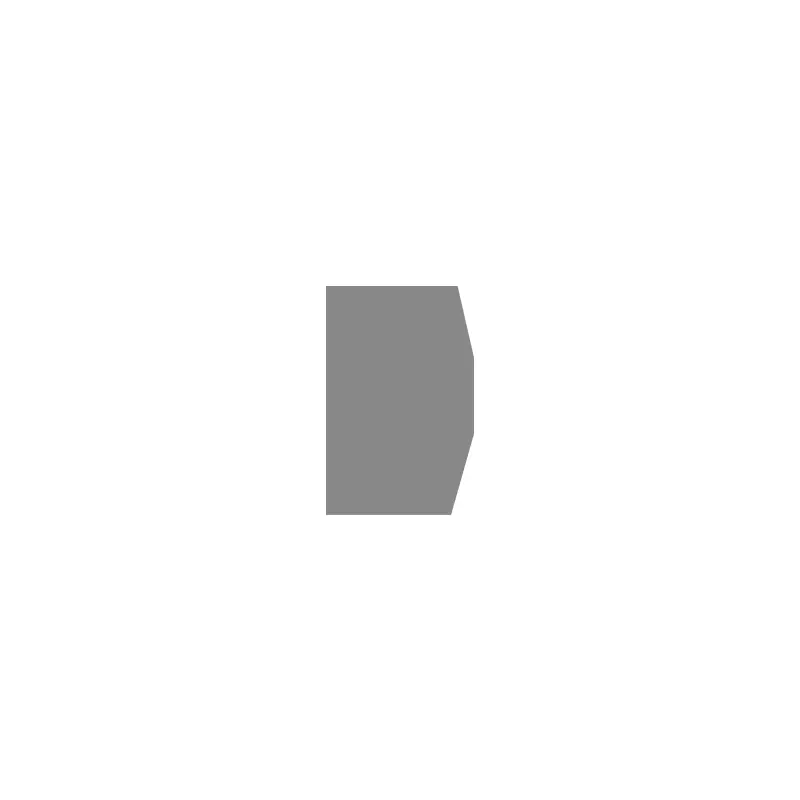

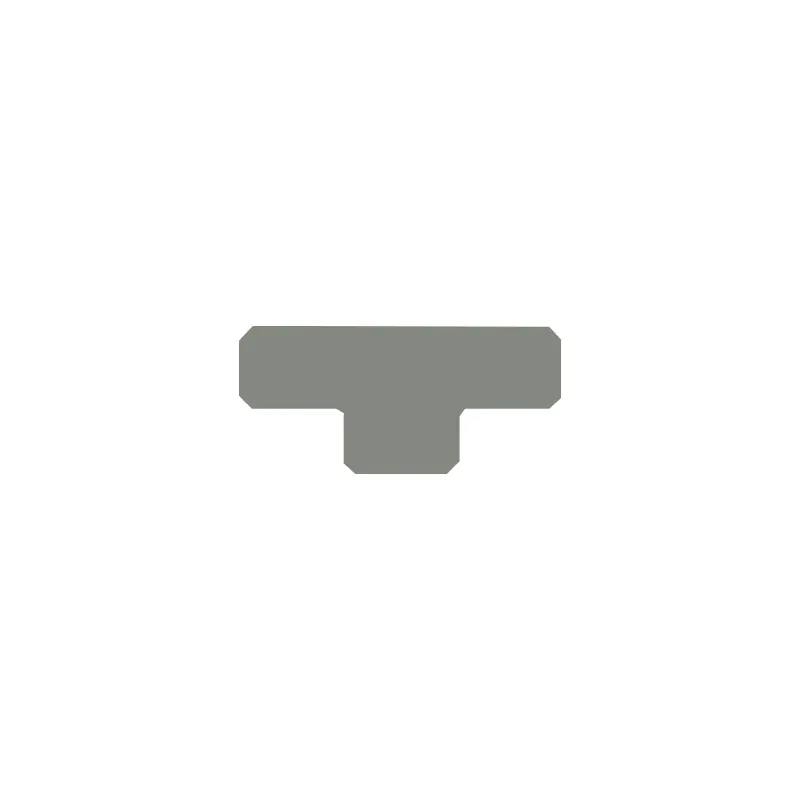

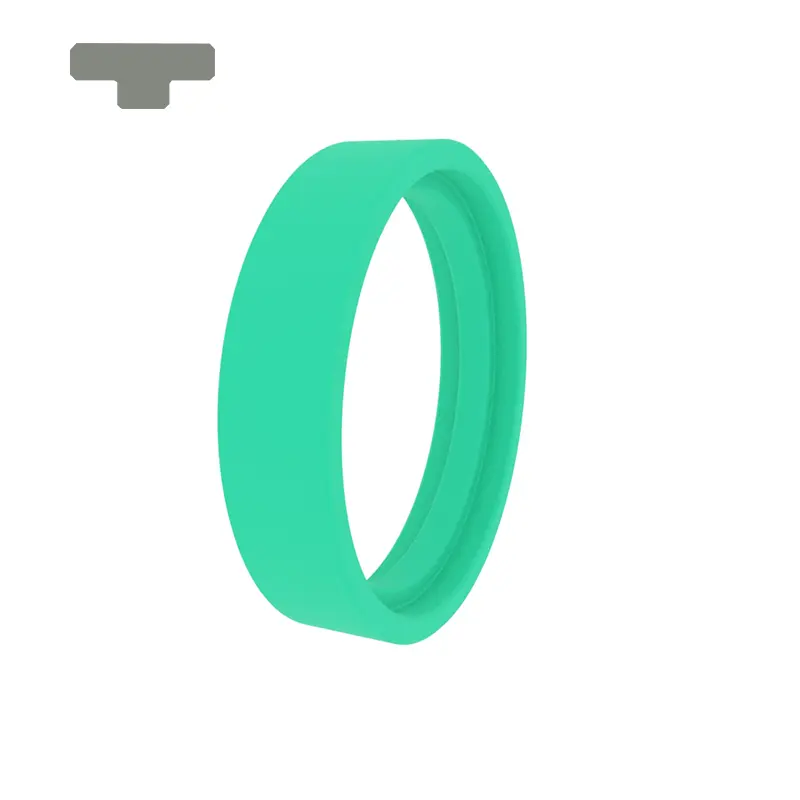

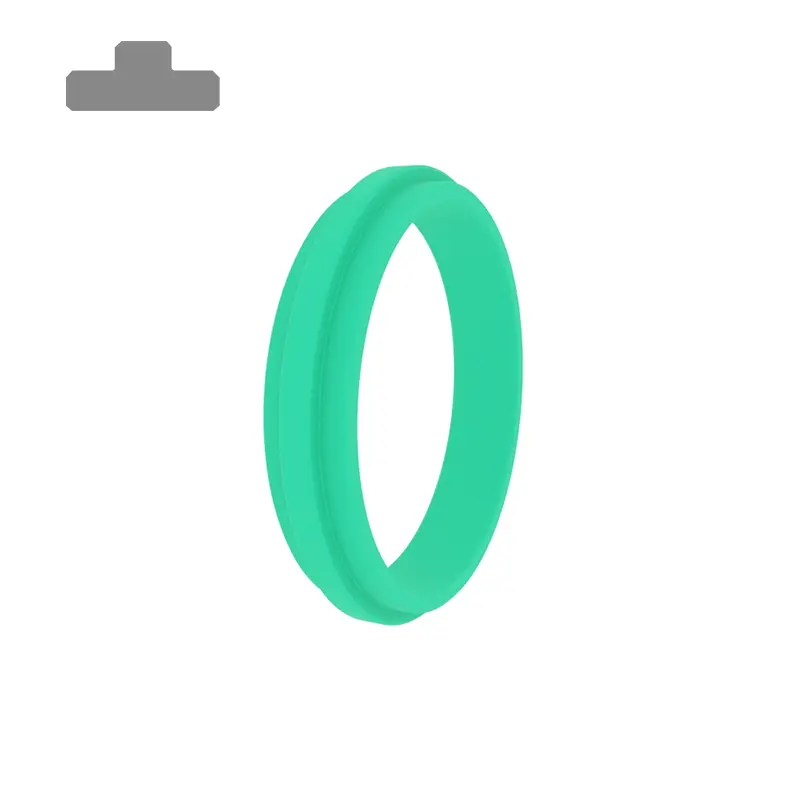

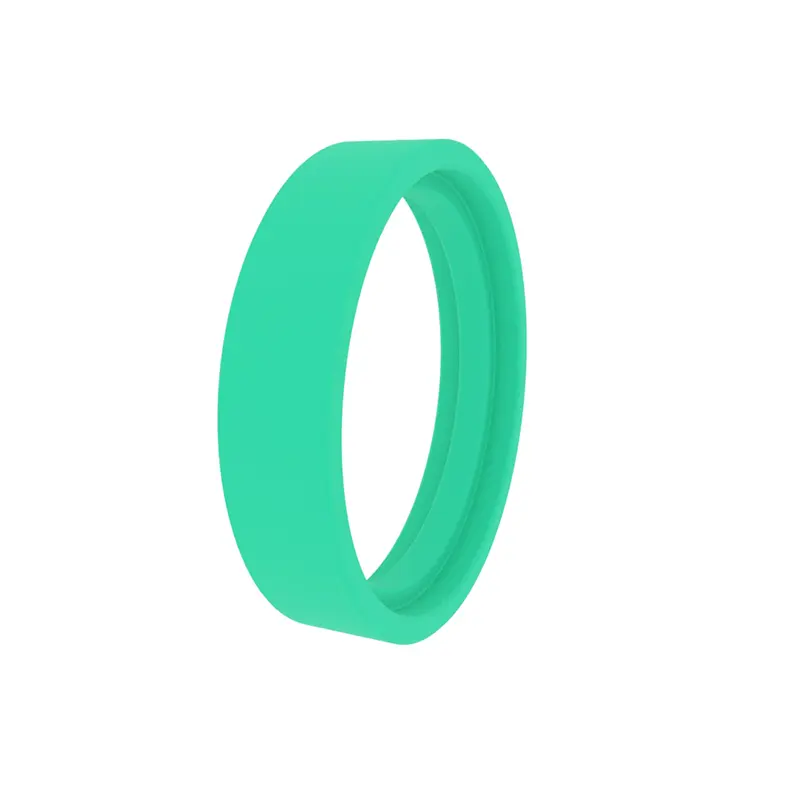

Der RCF105 -Standard -Führungsring ist für Kolbenführer geeignet. Es hat einen konvexen Ring am inneren Durchmesser. Es kann offen sein oder nicht.

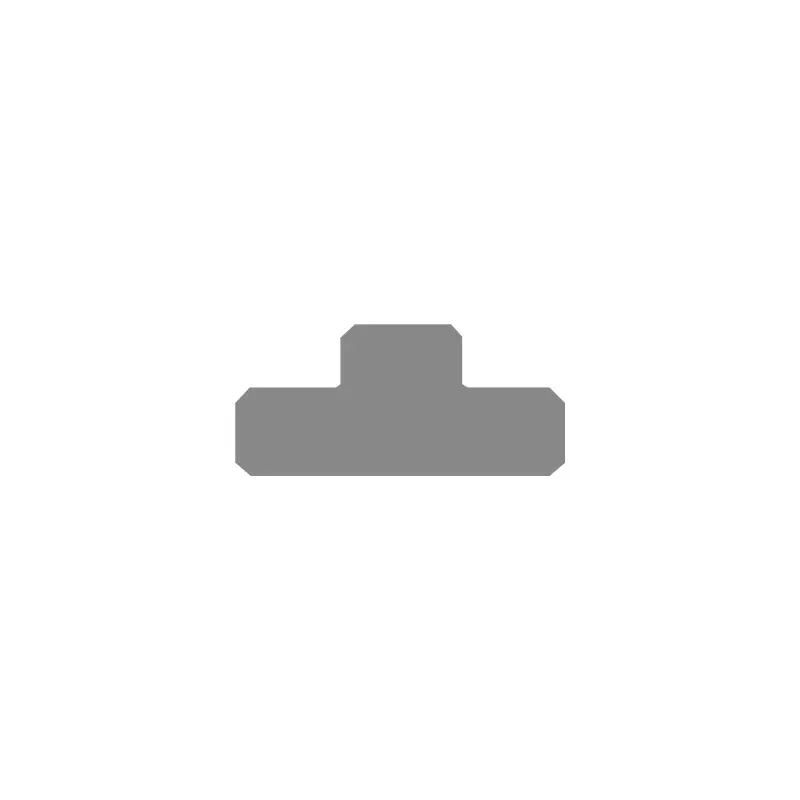

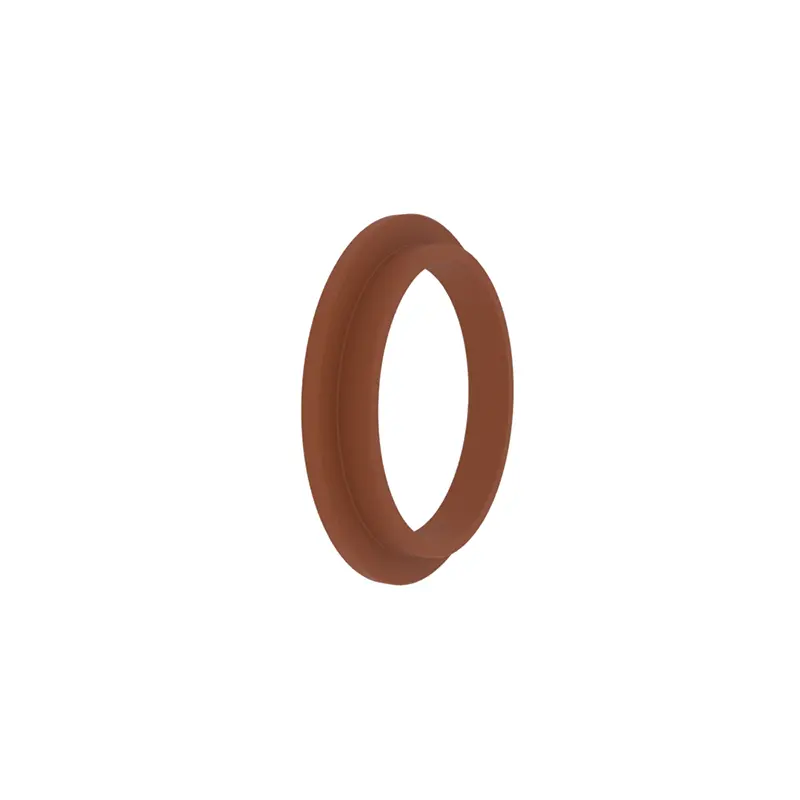

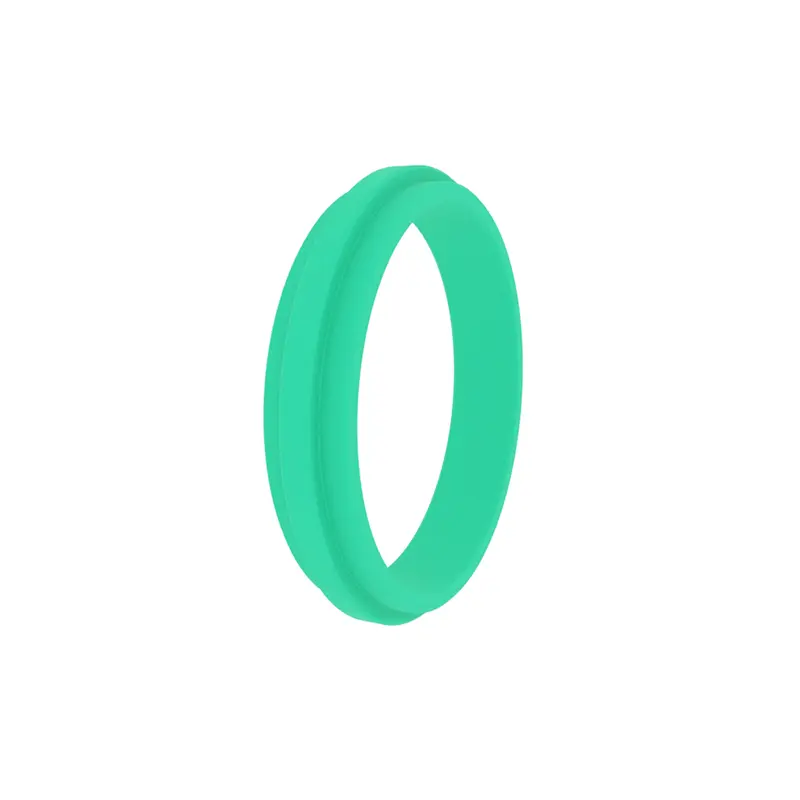

Der RCF106 -Standard -Führungsring ist für Kolbenstangenführer geeignet. Es hat einen konvexen Ring am äußeren Durchmesser. Es kann offen sein oder nicht.

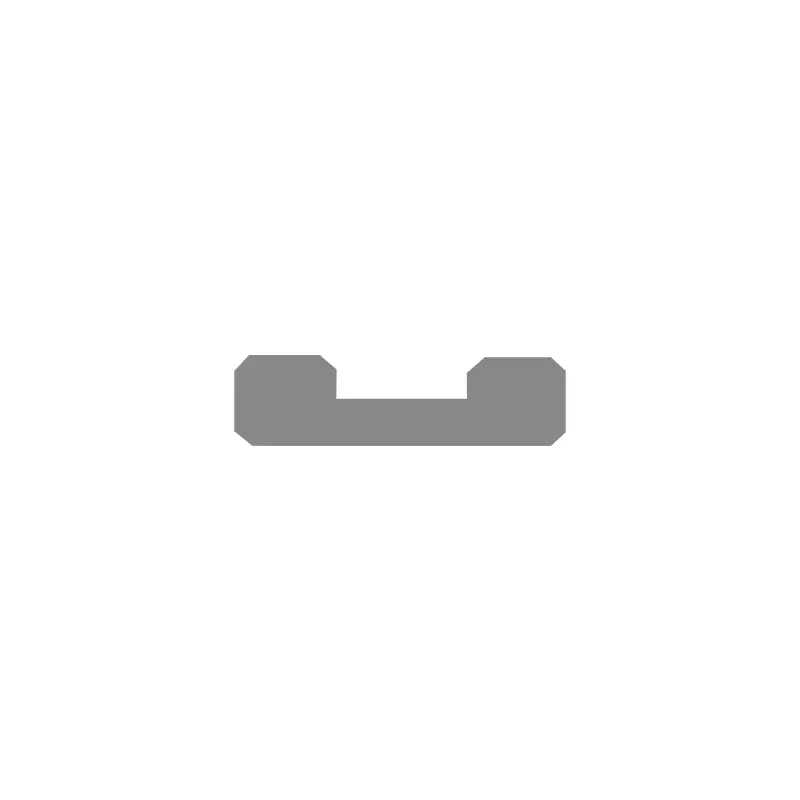

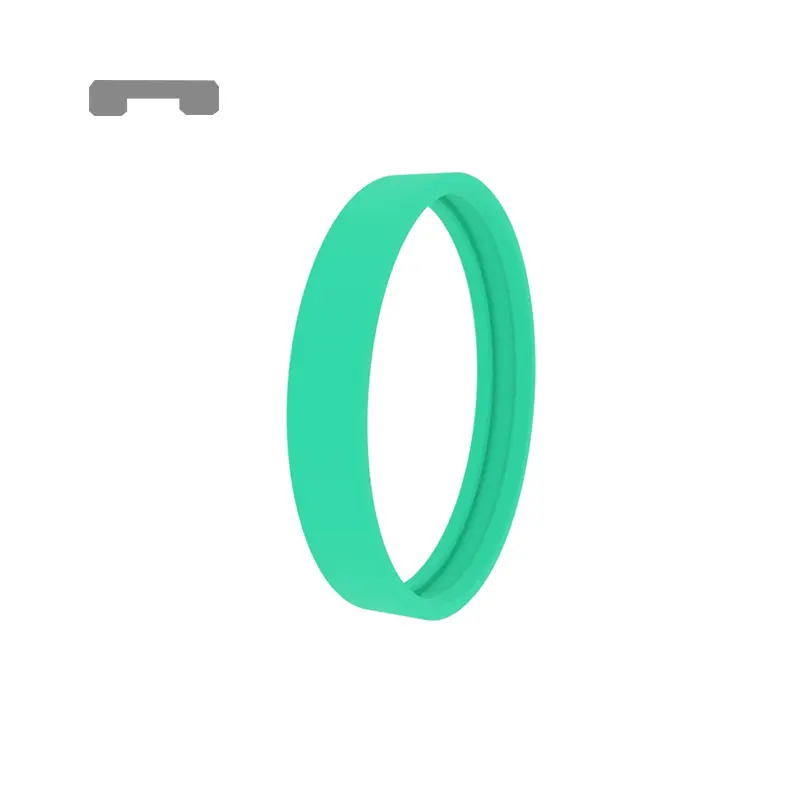

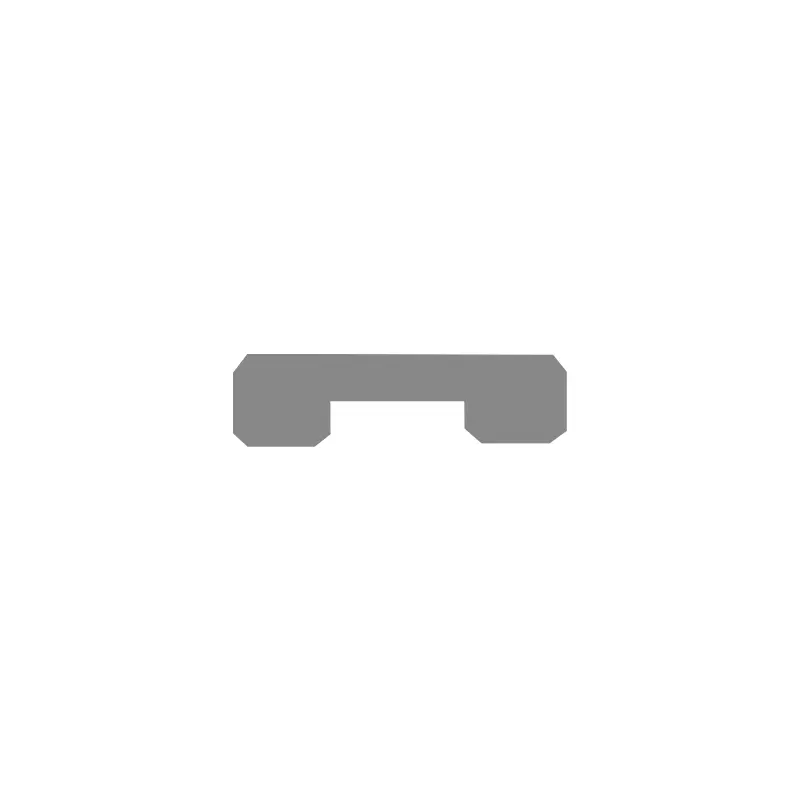

RCF107 -Standard -Führungsring ist für Kolbenführer geeignet. Es hat eine Rille am inneren Durchmesser. Es kann offen sein oder nicht.

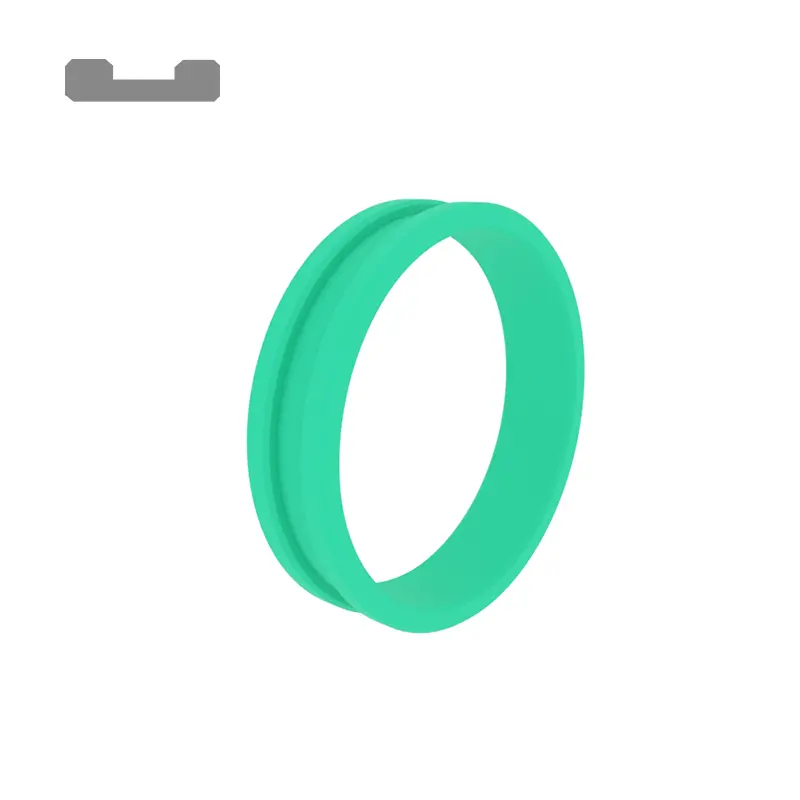

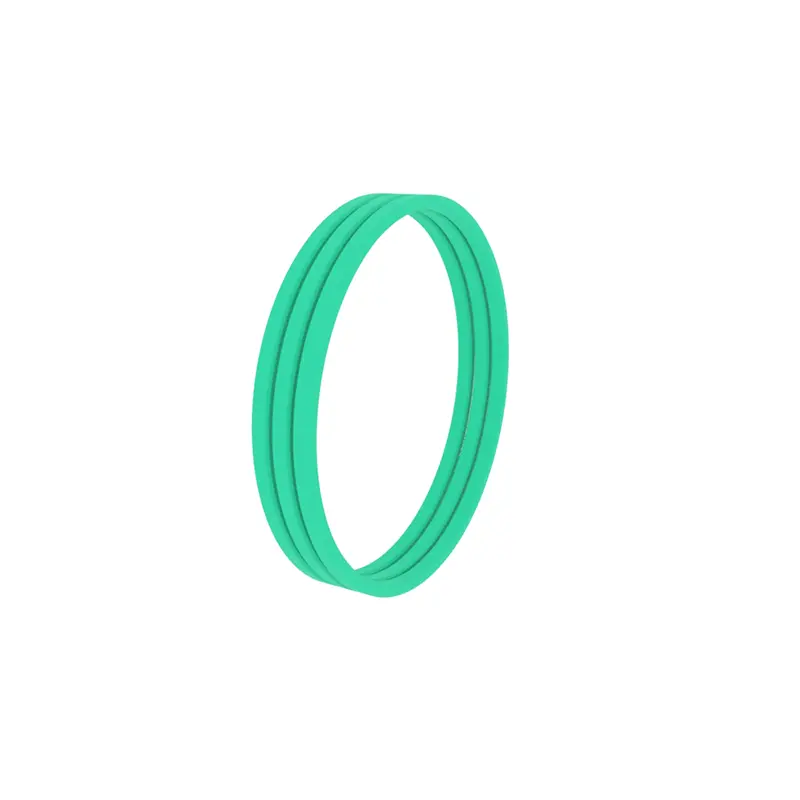

RCF108 Standard -Führungsring, geeignet für die Kolbenstangenführung, mit Rillen am äußeren Durchmesser, der mit oder ohne Öffnen erhältlich ist.

Produktfunktionen und Anwendungen:

Produktmerkmale

Drehdichtungsanleitung, geeignet für ISO10766 Standard-Hohlraumnut, metallplastische Matching, kann "Blockieren" und "Anfälle", eine starke tragende Kapazität und immer noch elastisch verhindern, bevor er spröde Temperatur erreicht. Die Kanten des Führungsrings werden abgeschrägt, um zu verhindern, dass die Kanten in den Spalt gedrückt werden, der durch den halbkreisförmigen Schützen der Hohlraumnut erzeugt wird.

Hauptanwendungen

Engineering -Maschinen, landwirtschaftliche Maschinen, Injektionsformmaschinen, Lade- und Entladenplattformen, Unterstützungszylinder, Industriefahrzeuge, Pressen, metallurgische Zylinder.

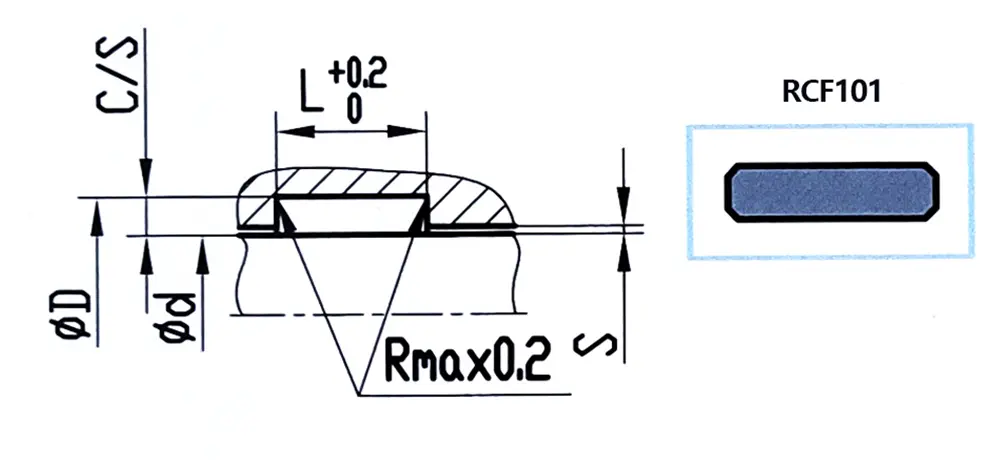

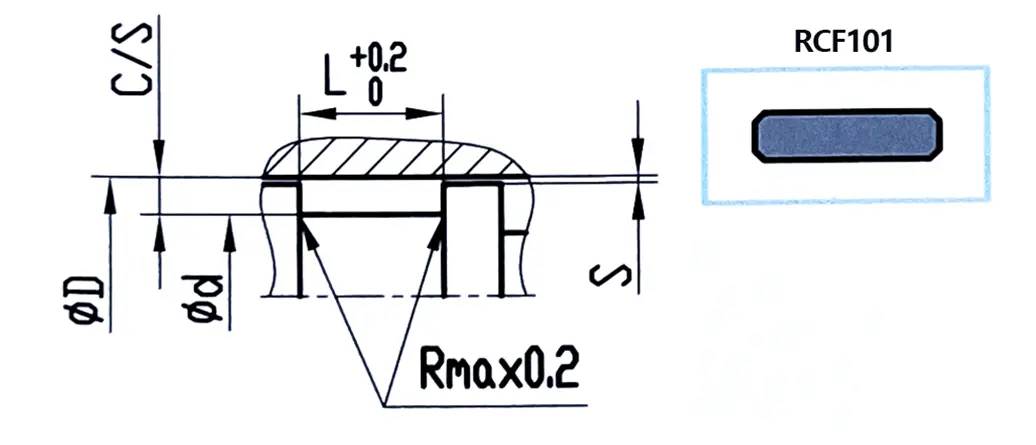

Beispiel 1 der Führungsring Groove für Kolbenstange

Beispiel 2 einer Kolbenführungsring Groove

Materialien

1. PTFE (für mittlere und leichte Ladungen);

2. Pom oder PA (für Lichtlasten);

3.. Phenolharz + Stofffaser (für schwere Lasten)

Auswahl der Führungsringbreite und -zahl

Die Formel kann verwendet werden, um t = (f*f) / (d*pr) vorab zu bestimmen.

T: Breite des Führungsrings (mm), f: maximale radiale Last (N), F: Sicherheitsfaktor, PR: Maximum zulässige Radiallast (N/mm²), d: Durchmesser von Kolben oder Kolbenstange (mm)

Beispiel: D = 60 mm, F = 40 Kn, PR = 90n/mm², F = 2, t = 40000*2/60*90 = 14,8 mm

Die berechnete Option besteht darin, einen Führungsring mit einer Breite von t = 15 mm oder zwei Führungsringen mit einer Breite von 9,7 mm auszuwählen. Wenn zwei Führungsringe mit einer Breite von 9,7 mm ausgewählt werden, kann der Sicherheitsfaktor auf 2,6 erhöht werden. Im Allgemeinen beträgt der empfohlene Sicherheitsfaktor F = 2

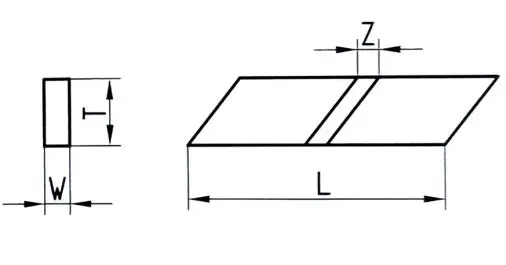

Bestimmung der Schnittlänge

L = 3,14* (D -W) -K für Kolben

L = 3,14* (D+W) -K für Kolbenstange

K ist die Temperaturkonstante, 0,8 wird ausgewählt, wenn die Temperatur unter 120 Grad liegt und 2,0 ausgewählt werden, wenn die Temperatur über 120 Grad liegt.

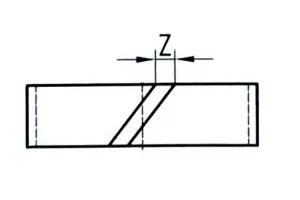

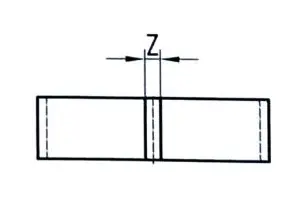

Berechnung der Schnittlücke z

Schnitttyp

30 ° Kegelschnitt

Gerade geschnitten (hauptsächlich für Rotation oder Schwung und nicht standardmäßige Rillen)

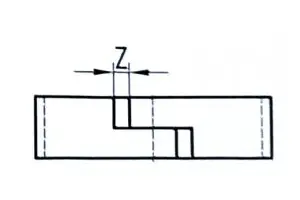

Z-förmige Inzision (hat auch die Versiegelungsfunktion)
