Wir sind bestrebt, für jedes Szenario eine Dreifaltigkeitslösung für die Dreifaltigkeit für den Schutz zu langen, für das Drehdichtungen gedreht werden müssen. Durch mehr als 200 Materialformeln und strukturelle Patente helfen wir Kunden, die Ausfallraten zu reduzieren und die TCO -Optimierung zu erreichen. Die gesamte Reihe von Produktmodellen ist sehr vielfältig. Sie können entsprechend den tatsächlichen Bedürfnissen auswählen oder Drehdrehverichtsdichtungen von uns anpassen.

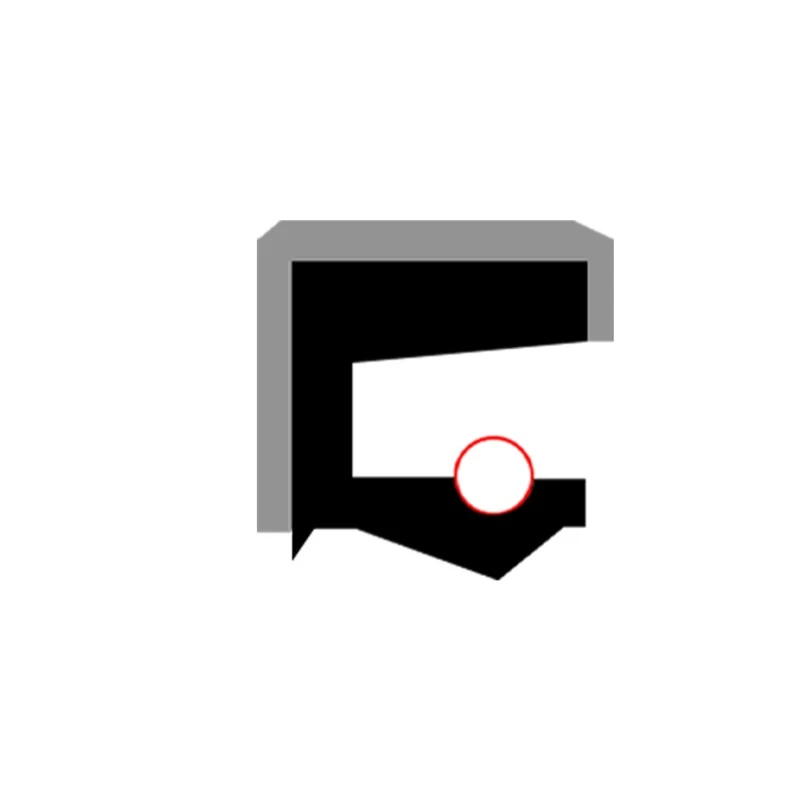

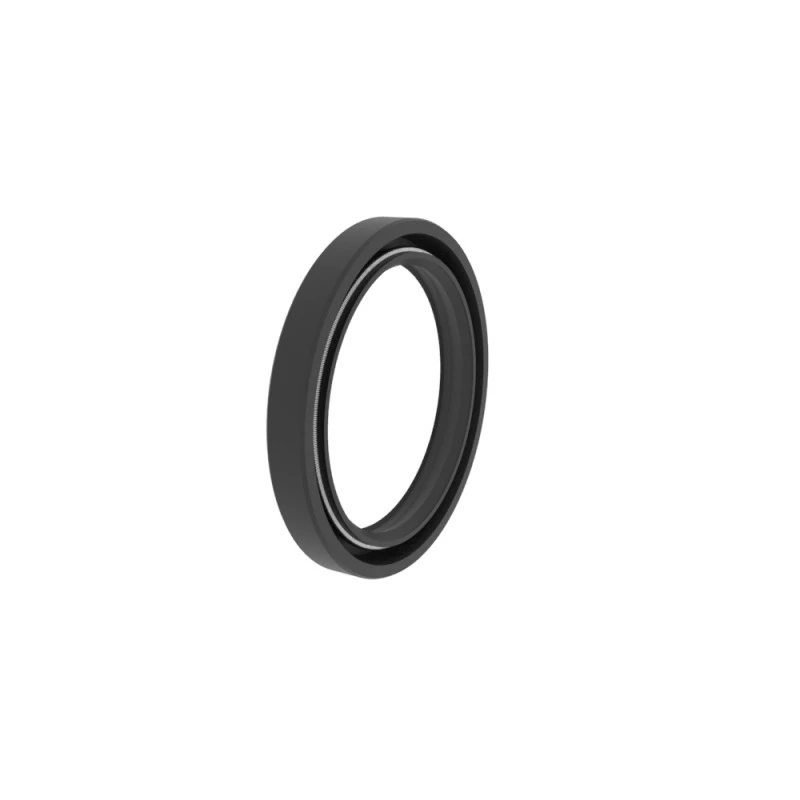

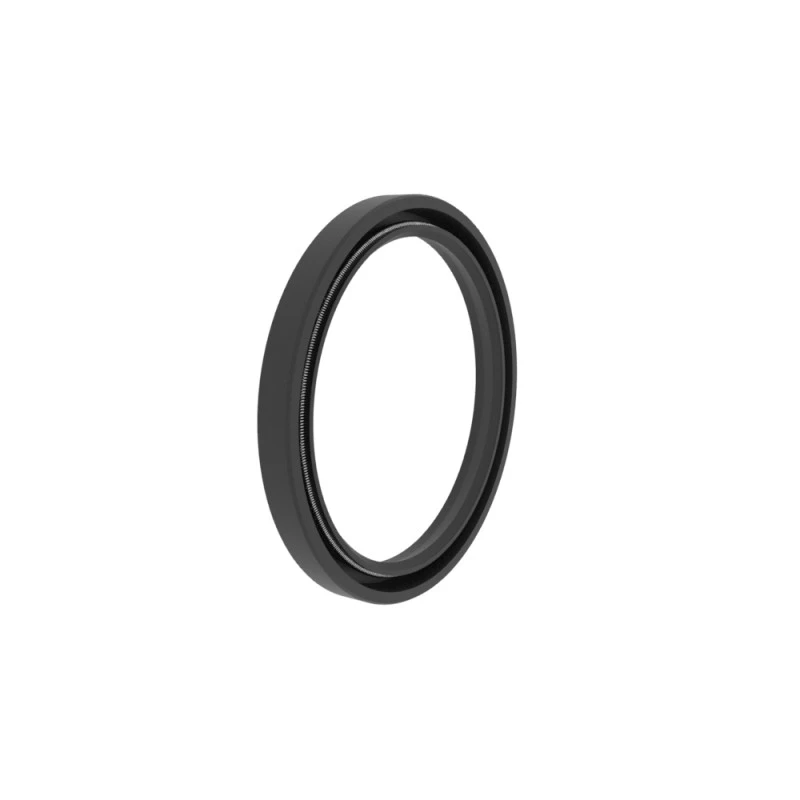

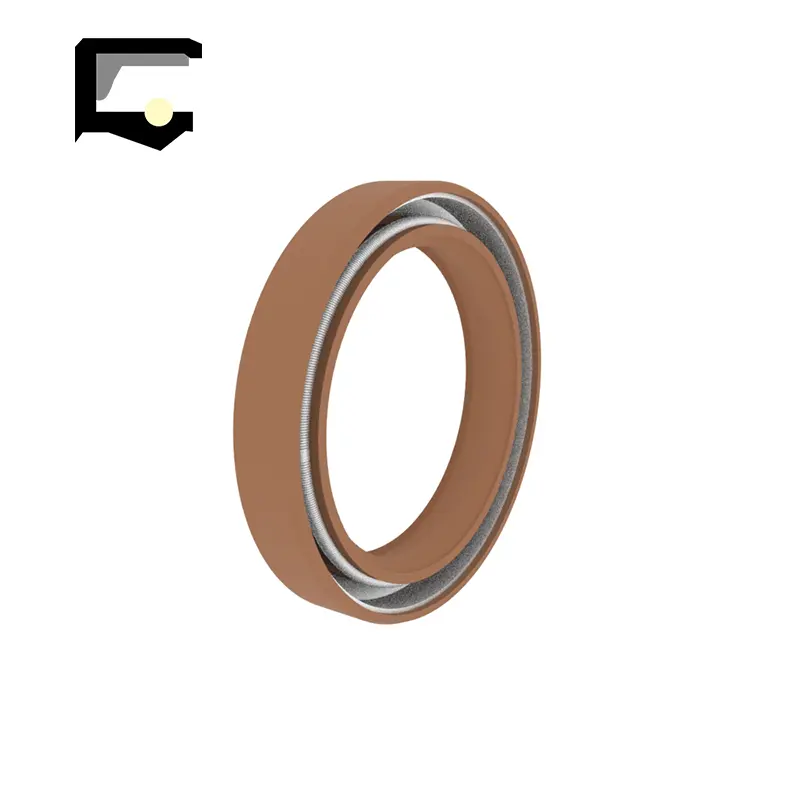

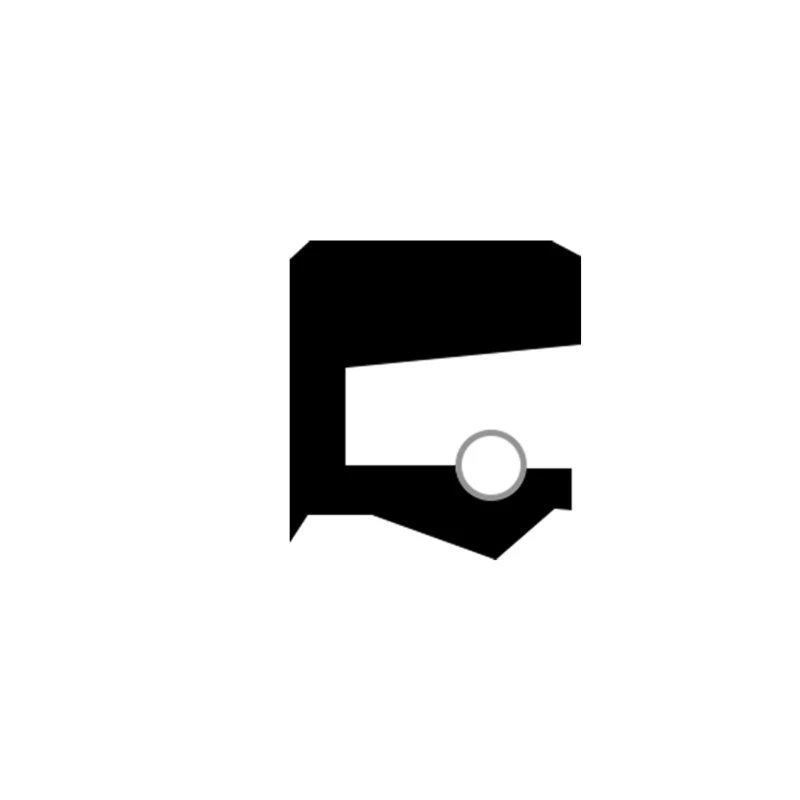

RCR101 Drehskelett Einer Lippendichtung, Einzel wirkende, axiale Open -Rillen -Installation, weit verbreitete, hauptsächlich als Schutzelement für Lager verwendet.

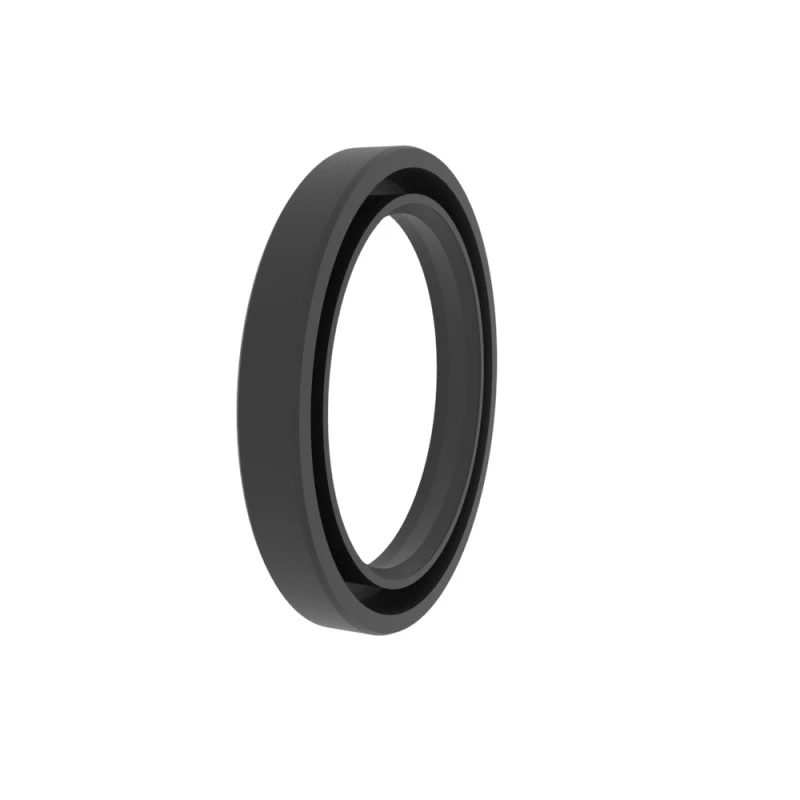

RCR102 Rotationsskelett Doppellippendichtung, einzelnes Handeln, mit staubdes hilfsberechtigter Lippe, axialer Open -Rillen -Installation, weit verbreitete, hauptsächlich als Schutzelement für Lager verwendet.

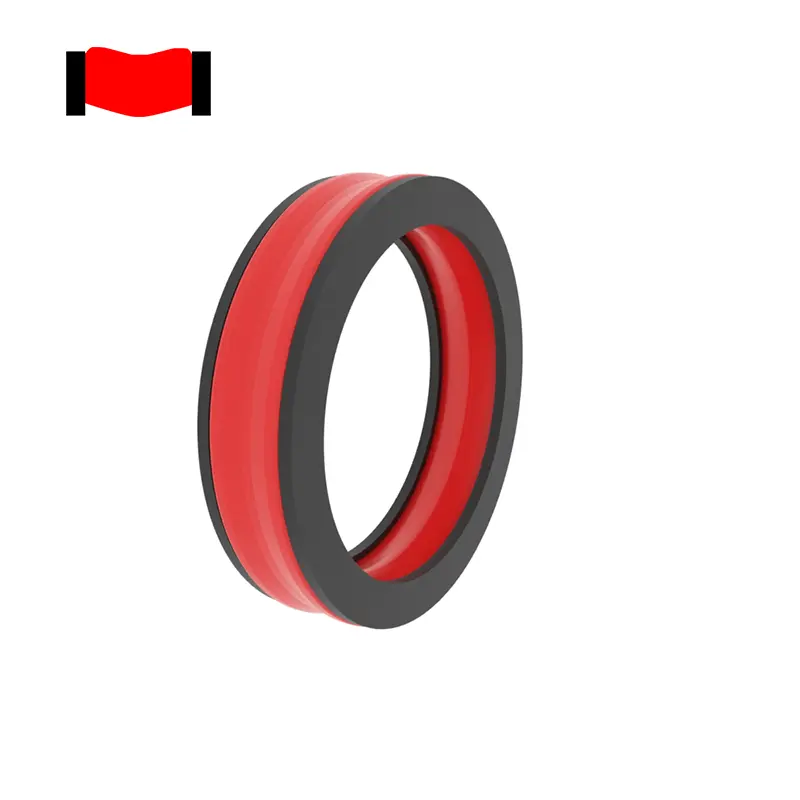

RCR103 Drehdichtung, doppelt wirkung, mit Stützring, besserer Versiegelungseffekt unter hohen Druckverdichtungsbedingungen.

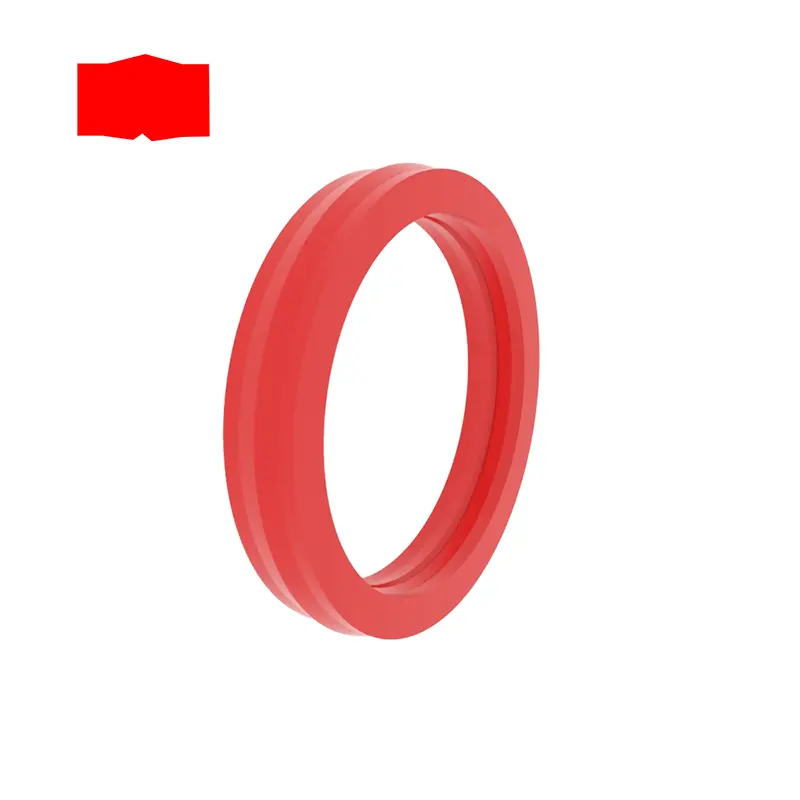

RCR104, RCR105 Drehdichtung, doppelte Schauspielerei, schmale Rille, stabile Rutbettierung und Zahndichtungsfläche.

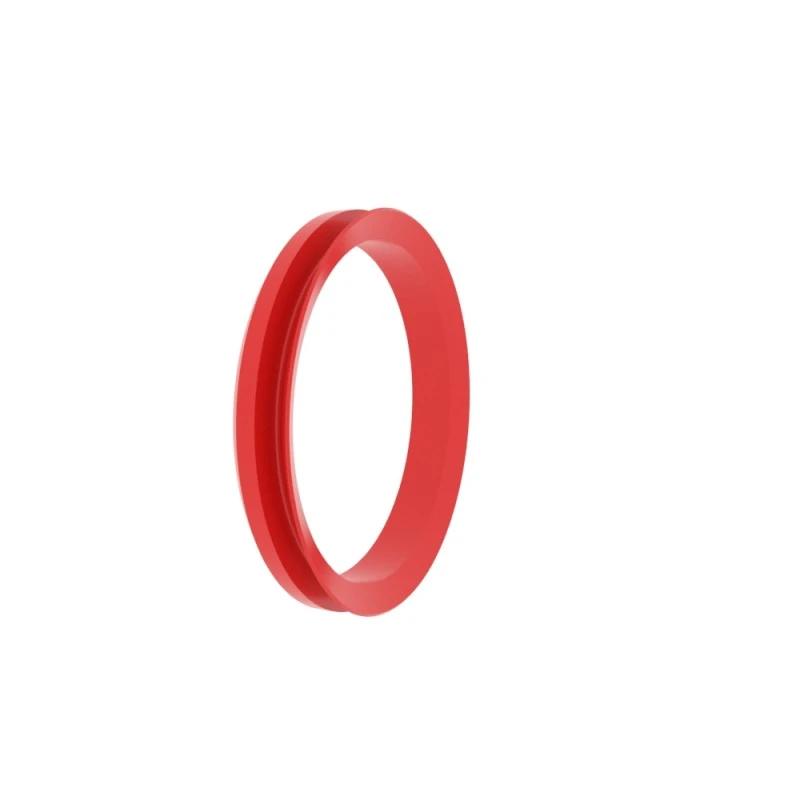

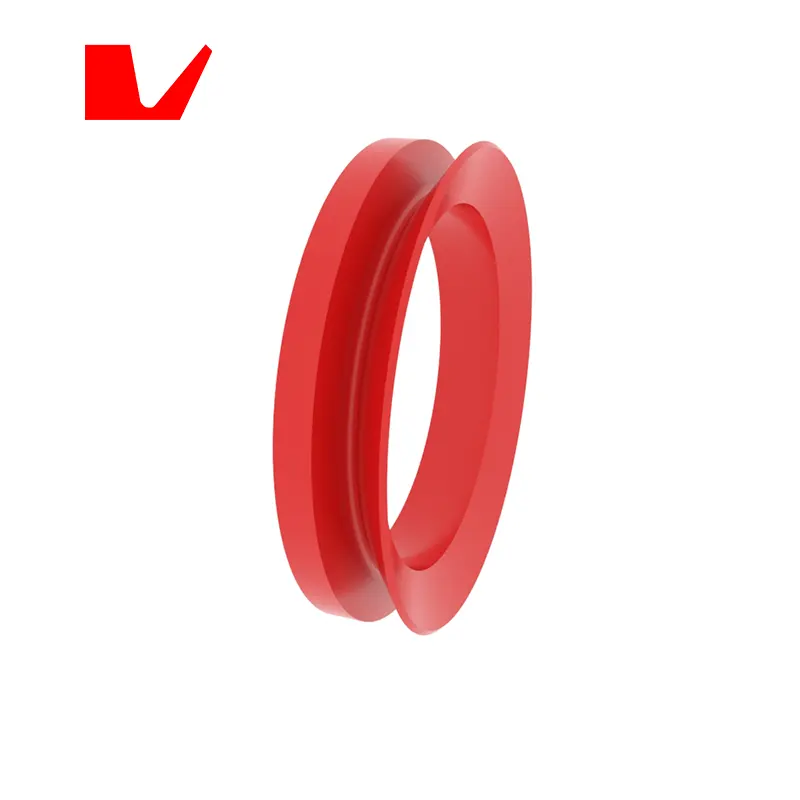

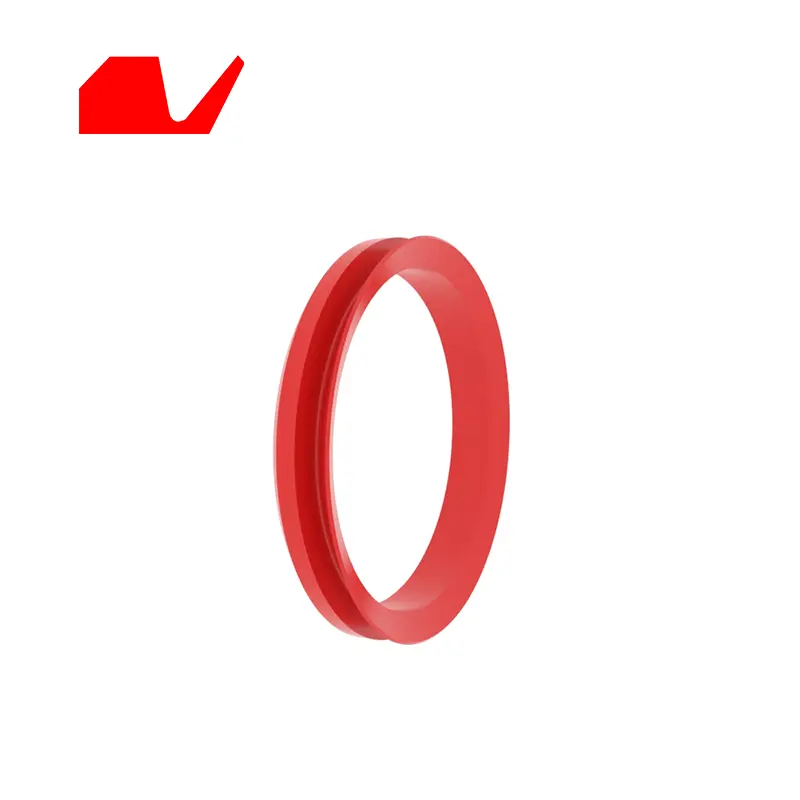

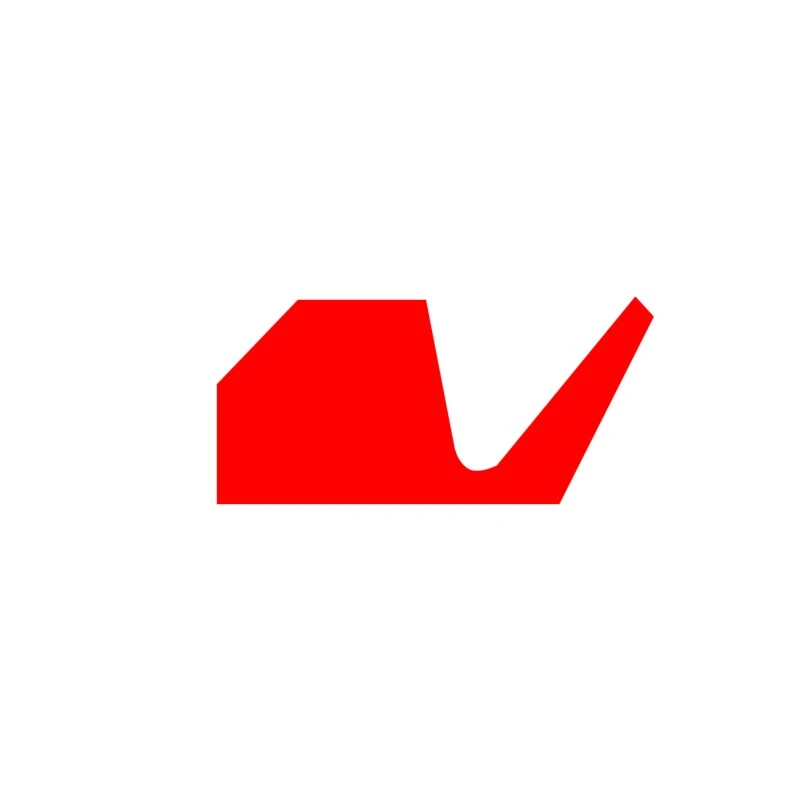

RCR106, RCR107 V-förmiger Drehdichtung, axiale Bewegung, großer elastischer Modul, Reibungswiderstand, Staub, Schadstoffe, Wasserspritzer, Ölspritzer usw.
RCR108 -Rotationsdichtung, Einzelschauspiel, keine Feder, die Einmischung von inneren und äußeren Lippen wird gemäß verschiedenen Arbeitsbedingungen bestimmt.

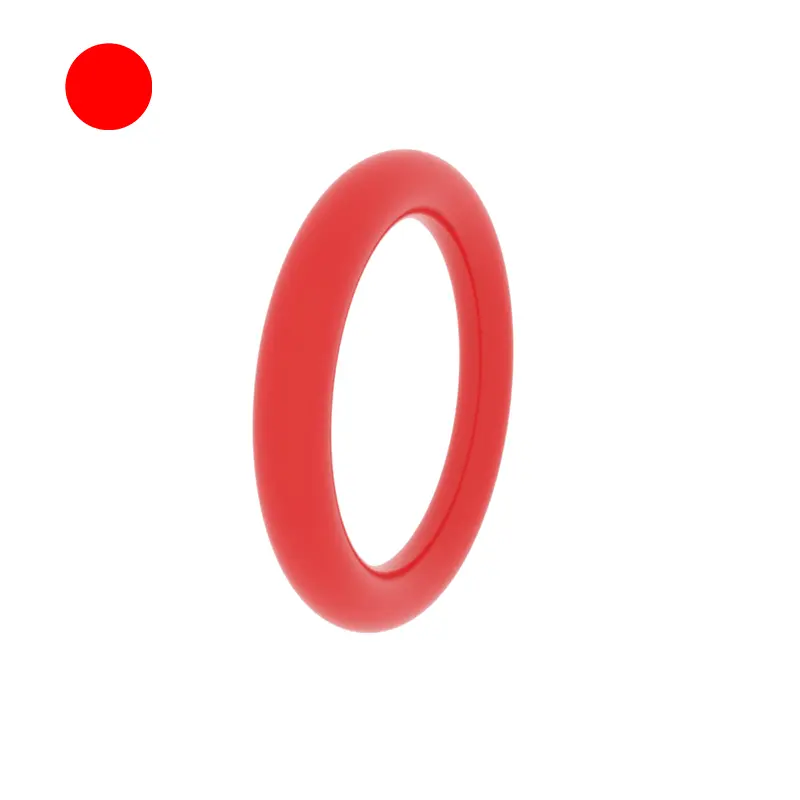

RCR109-O-Ring, elastischer Ring, der hauptsächlich zur statischen Versiegelung oder dynamischer Versiegelung verwendet wird, flexible Temperaturmediumauswahl. Ausführliche Rillen finden Sie in der O-Ring-Probe.
RCR110 Rotary Tetrafluorethylen -Dichtung für Welle, doppelt wirken, geeignet für schmale Rillen.
RCR111 Drehung Tetrafluorethylen -Dichtung für Loch, doppelt wirken, geeignet für schmale Rillen.
RCR112 Drehdichtung, doppelter Schauspiel, schmale Rille, geeignet für geschmierte Arbeitsbedingungen.

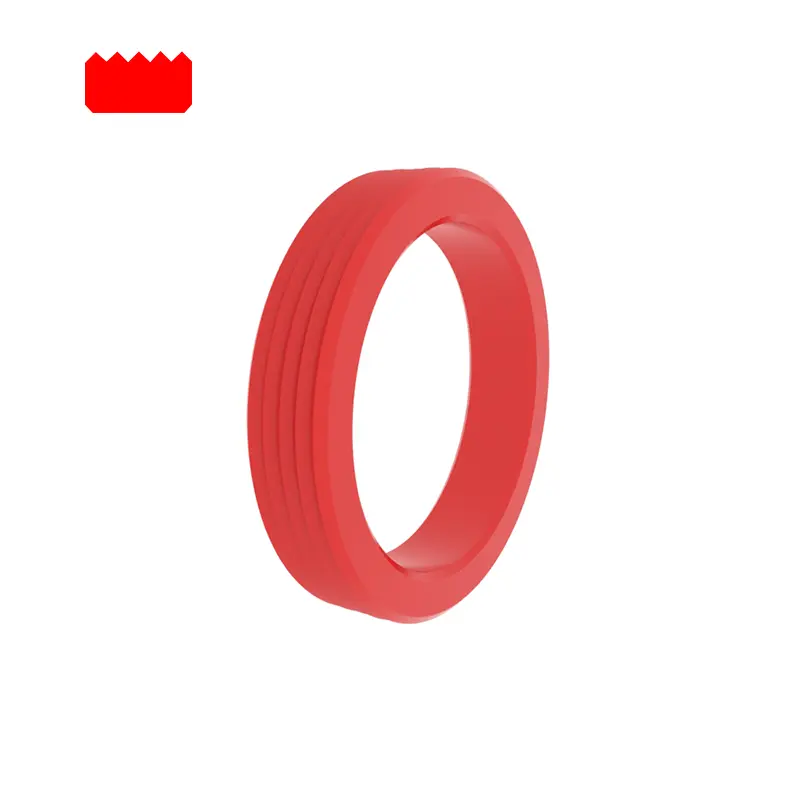

RCR113 -Drehdichtung, doppelt wirken, mit Stützring, stabile Rille einbetten, wodurch ein größerer Extrusionsspalt und Druck ermöglicht wird, der hauptsächlich auf der rotierenden Ausgrabungsschelle verwendet wird.

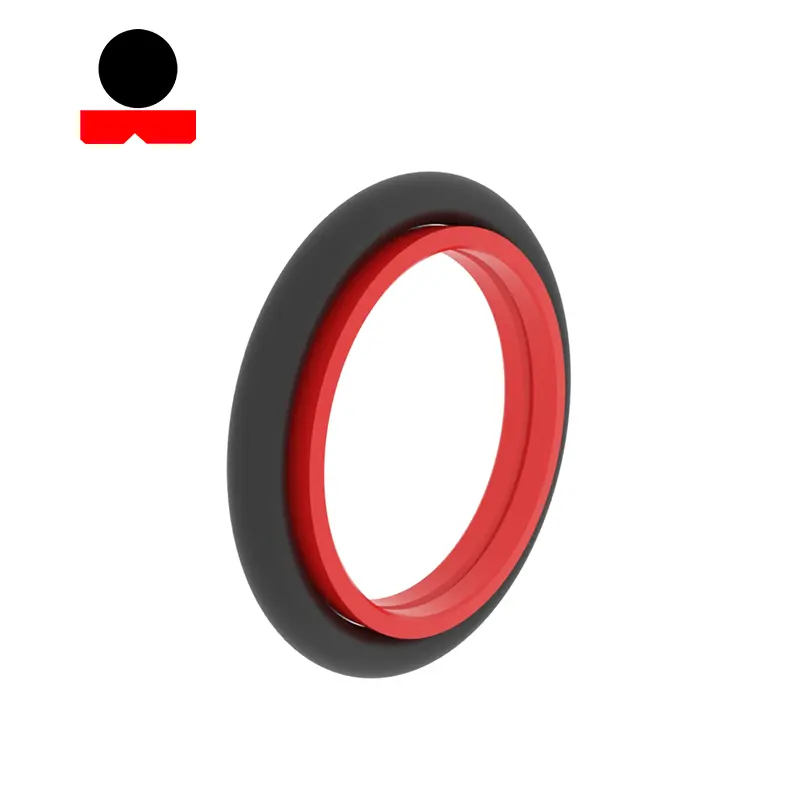

RCR115-Drehungstetrafluorethylen-Dichtung für Welle, doppelte Schauspielerei, geringer Reibung, hoher Druck gegen den Anti-Seiten, Anti-hohe Temperaturkorrosion.
RCR116 Rotations-Tetrafluorethylen-Dichtung für Loch, doppelt wirkend, geringer Reibung, Anti-Seite hoher Druck, Anti-hohe Temperaturkorrosion.

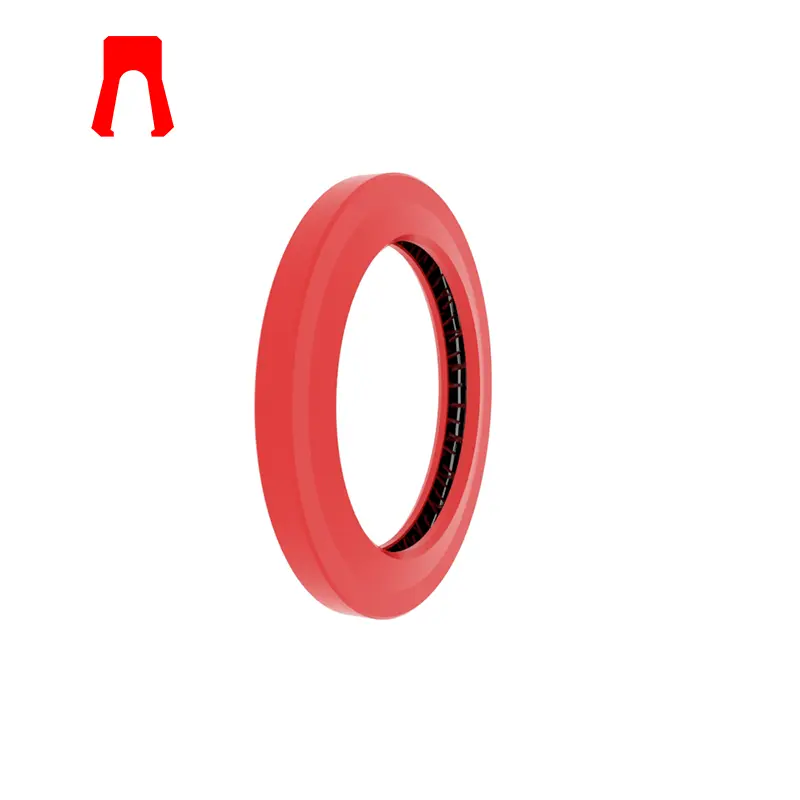

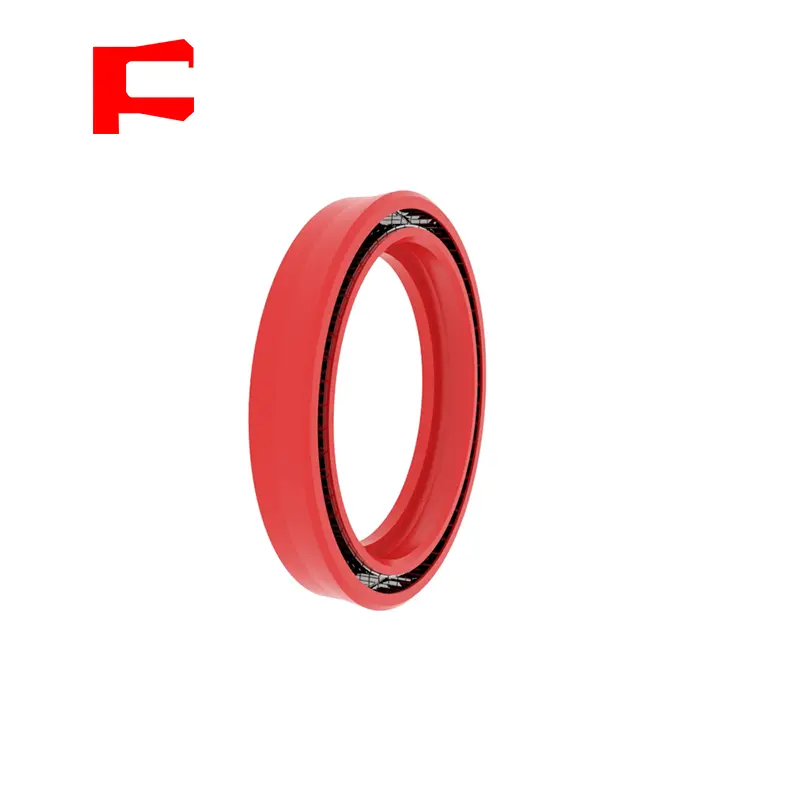

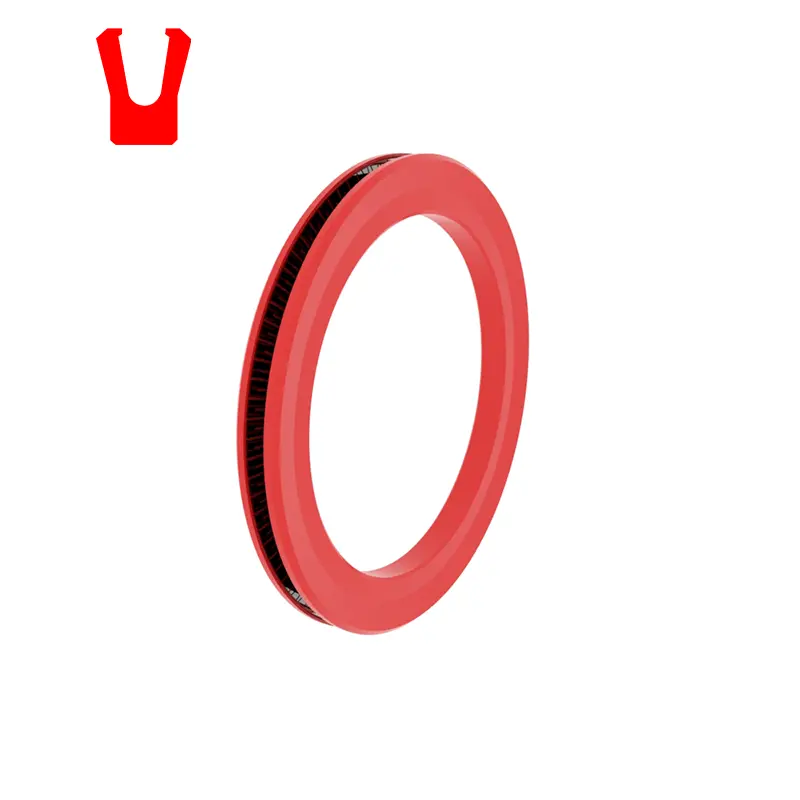

RCR117, RCR121 Drehptfe -Dichtung mit Mander -Feder, Einzelhandlung, Korrosionsbeständigkeit mit hoher Temperatur, geeignet für relativ hohe Geschwindigkeit und hohen Druck.

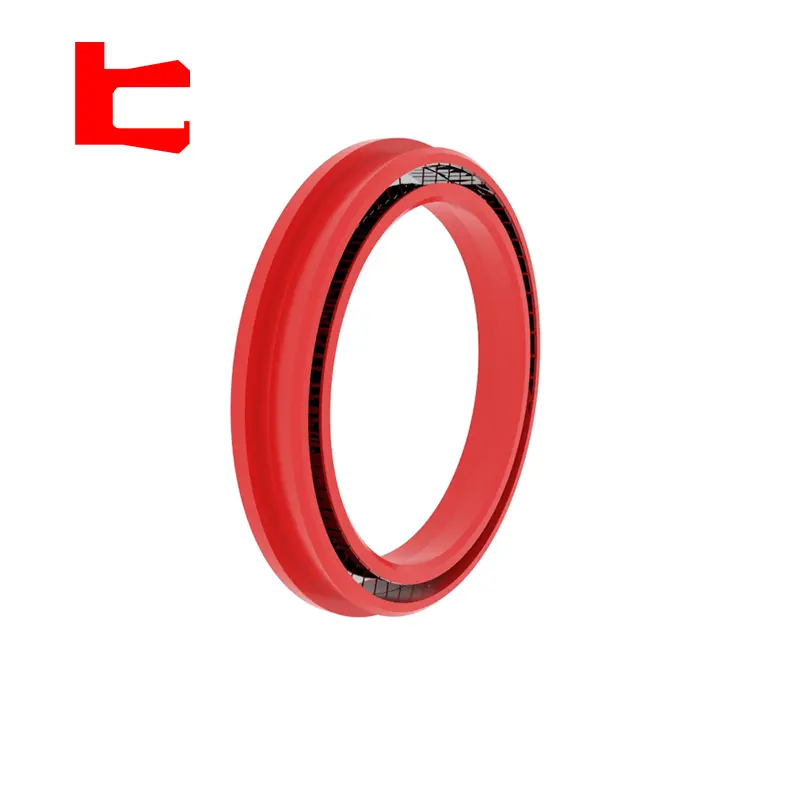

RCR118 End PTFE -Rotationsdichtung mit Mander -Feder, einzelner Schauspiel, Hochtemperaturkorrosionsbeständigkeit, hauptsächlich in der chemischen Industrie.
RCR119 Rotationsskelett Einer Lip Dichtung, einzelner Schauspiel, Axial -Open -Rut -Installation, weit verbreitete, hauptsächlich als Schutzelement für Lager verwendet.
RCR201, RCR202 Rotationsskelett Doppellippensiegel, Einzelschauspiel, mit staubdes hilfsberechtigter Lippe, axialer Open -Rillen -Installation, weit verbreitete, hauptsächlich als Schutzelement für Lager verwendet.
RCR203, RCR204 Drehskelettfreies Einlippenversiegelung, einzelne Schauspiel-, Axial-Open-Rillen-Gerätefest-Installation, hauptsächlich in schweren Industrien wie Metallurgie und Schiffbau.
RCR205 Cut-Off-rotierendes skelettfreies Einzellippenversiegelung, einzelne Schauspiel-, Axial-Open-Rillen-Anlagen, die hauptsächlich in schweren Industrien wie Metallurgie und Schiffbau verwendet wird.
RCR206, RCR207 Cut-Off-Drehbeschwerde, einzelne Lip-Dichtung, einzelne Schauspiel-, Axial-Open-Rillen-Gerätefest-Installation, hauptsächlich in schweren Industrien wie Metallurgie und Schiffbau. Das Versiegelungsmedium ist für die Versiegelung mit niedriger Geschwindigkeit geeignet und ist Fett auf Lithiumbasis.
Produktfunktionen und Anwendungen:
Hauptanwendungen
Drehung der Drehdichtung eignen sich zum Drehen von Wellenenddichtungen, Drehwellenversiegelung, Bagger, Greifer, Rotationsverbindungen, Drehverteiler und dieser Art von Dichtung wird häufig in der Erdöl- und Chemieindustrie verwendet
Vorteile
Durch Drehung von Drehdichtungen verfügen Sie über einen weiten Bereich an anpassbaren Medien- und Temperaturbereichen, einen guten Versiegelungseffekt, Hochdruckbeständigkeit, kleine Querschnittsgröße, hydraulische Ölwiderstand, niedrige Reibung und kein Stick-Rutsch-Phänomen.
RCR101
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
F8 |
|
Φd |
H8 |
Bestellbeispiel
Modell: RCR101
Rillengröße: 100x115x8
Material: NBR/Pom
Siegeltyp: RCR101, RCR102
Hauptanwendung: Geeignet zum Drehen der Schachtenddichtung
Vorteile: Geeignet für eine Vielzahl von Medien, einen weiten Temperaturbereich und einen guten Versiegelungseffekt
Material: Polyurethan, Gummi/Polyoxymethylen
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Drehdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden). |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
F8 |
|
Φd |
H8 |
Bestellbeispiel
Modell: RCR115
Rillengröße: 100x111x4.2
Material: ptfe4+nbr
Siegeltyp: RCR115
Hauptanwendung: Geeignet für Rotationswellendichtungen, Bagger, Graber, Drehgelenke.
Vorteile: Es kann dem hohen Druck widerstehen, eine kleine Querschnittsgröße aufweist, ist resistent gegen hydraulisches Öl, hat eine geringe Reibung und kein Stick-Slip-Phänomen.
Material: Tetrafluorethylen + Nitrilgummi oder Fluororubber
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Drehdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden). |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximale Extrusionslücke s |
||
|
100BAR |
200Bar |
||||||||
|
6-18.9 |
Φd+4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Bestellgröße
Φd ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
F8 |
|
Φd |
H8 |
Bestellbeispiel
Modell: RCR116
Rillengröße: 100x89x4.2
Material: ptfe4+nbr
Siegeltyp: RCR116
Hauptanwendung: Geeignet für Rotationswellen -Enddichtungen, Bagger, Graber, Rotationsverbindungen, Rotationshändler.
Vorteile: Es ist für eine Vielzahl von Medien und Temperaturen geeignet, hat einen guten Versiegelungseffekt, eine kleine Querschnittsgröße, ein starker Beständigkeit gegen hydraulisches Öl, niedrige Reibung und kein Stick-Slip-Phänomen.
Material: Tetrafluorethylen + Nitrilgummi oder Fluororubber
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Drehdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden). |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-Ring |
Maximale Extrusionslücke s |
||
|
100BAR |
200Bar |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79,9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR117
Bestellgröße
Φd ...... Außendurchmesser
Φd1 ...... Außendurchmesser
Φd ...... Innendurchmesser
L ...... Rillenbreite
L1 ...... Rillenbreite
|
Oberflächenbeschaffung |
R tmax (μm) |
RA (μm) |
|
Gleitoberfläche passende Gummi-/Polyurethandichtungen Schiebefläche passende PTFE -Dichtungen |
≤ 2,5
≤2 |
≤ 0,1-0,5
≤ 0,05-0,3 |
|
Groove unten Rillenseite |
≤ 6,3 ≤ 15 |
≤ 1,6 ≤3 |
|
TP -Profilunterstützungslängenverhältnis |
50%-95% |
|
|
Toleranz |
|
|
Φd |
F8 |
|
Φd |
H8 |
Bestellbeispiel
Modell: RCR117
Rillengröße: 100x117.5x110.5x7.1x1.8
Material: ptfe4+v
Siegeltyp: RCR117
Hauptanwendung: Diese Art von Dichtungen wird häufig zur rotierenden Wellenendversiegelung geeignet und wird häufig in der Erdöl- und Chemieindustrie verwendet
Vorteile: geringe Reibung, Korrosionsbeständigkeit, Hochtemperaturwiderstand, geeignet für hohe Geschwindigkeit
Material: PTFE, Edelstahlfeder
|
Beispiele für Versiegelungsnut |
Im Folgenden finden Sie Standard -Rillenabmessungen (Drehdichtungen jeder Größe innerhalb des Größenbereichs können erzeugt werden). |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Maximale Extrusionslücke s |
|||
|
20BAR |
100BAR |
200Bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10,5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥ 400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
