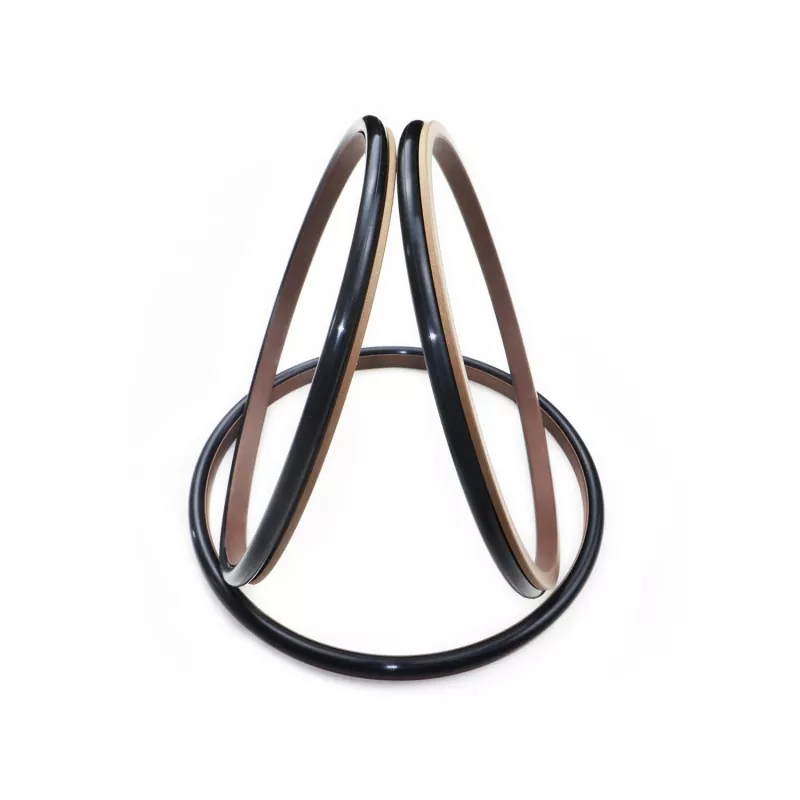

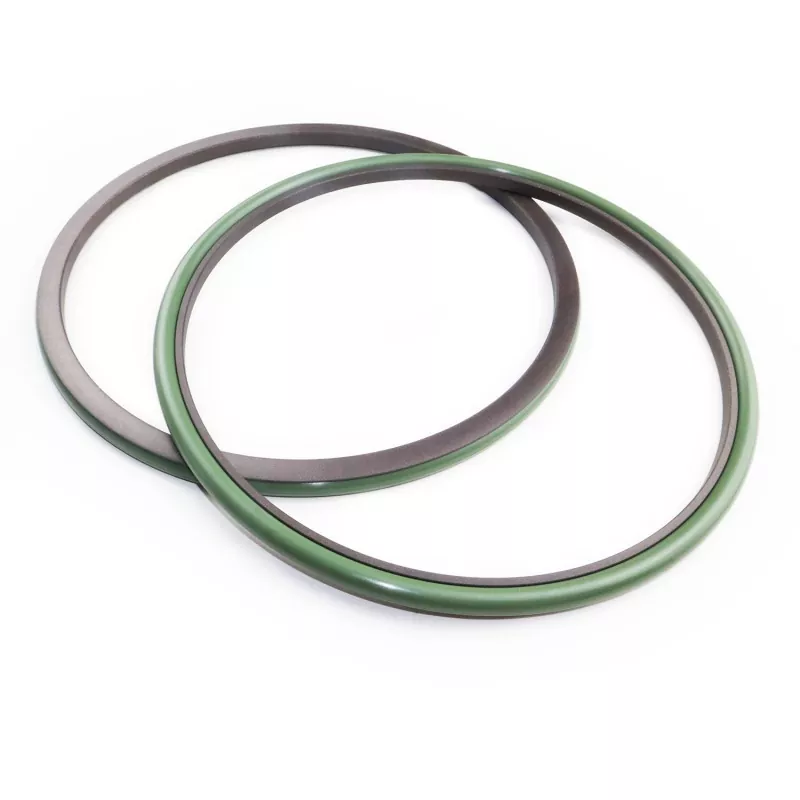

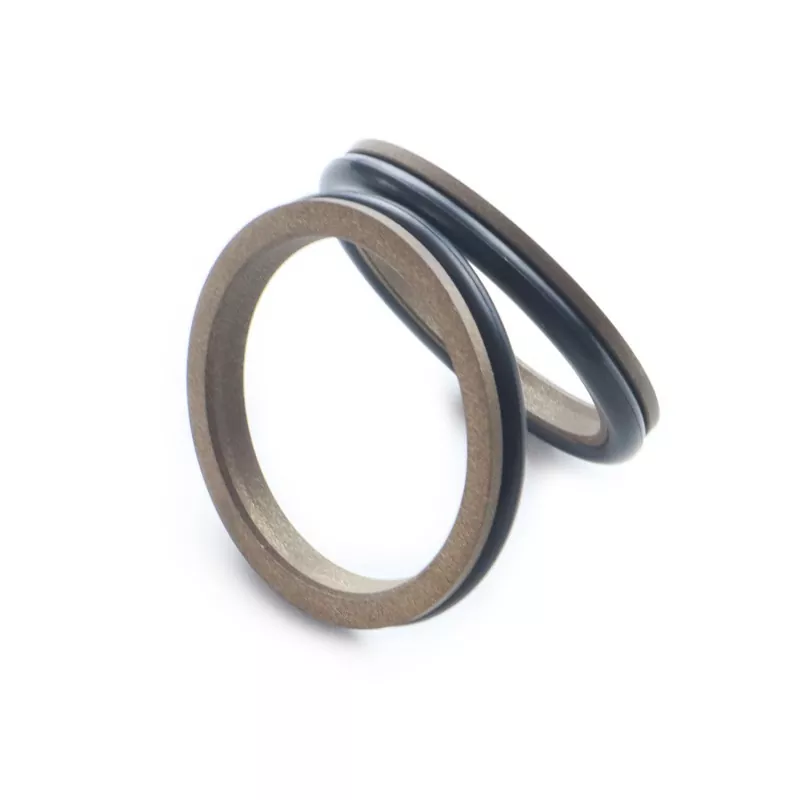

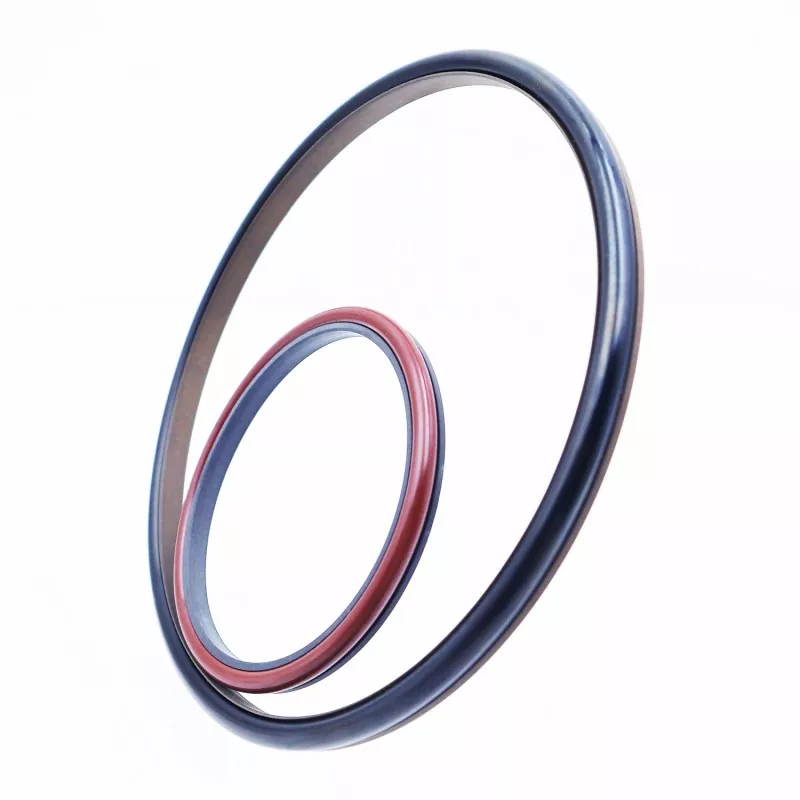

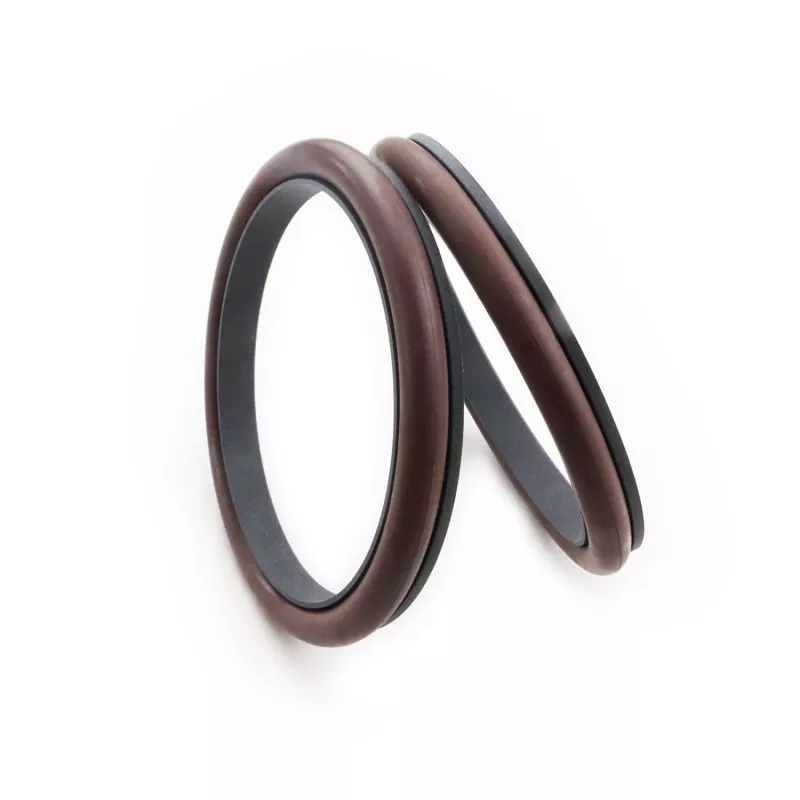

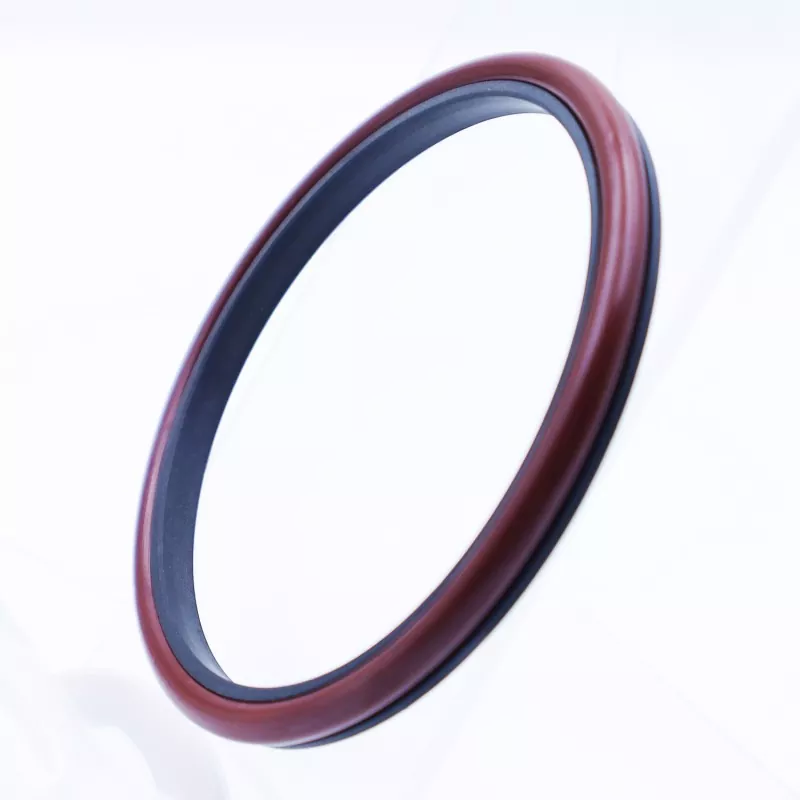

Die rechtwinklige kombinierte Dichtung besteht aus einem rechtwinkligen Dichtungsring aus PTFE (oder PTFE-Verbundwerkstoff) und einem Gummi-O-Ring; Es ist für die unidirektionale hin- und hergehende Abdichtung in hydraulischen und pneumatischen Anwendungen konzipiert.
Das Produkt wird anhand des passenden O-Rings (kompatibel mit der GB1235-Serie) in die Serien RC01 und RC02 eingeteilt. Der rechtwinklige Dichtungsring verfügt über ein Dünnlippendesign, das eine hervorragende Nachlaufkompensation bietet, was zu einer überlegenen Dichtungsleistung führt.
1. Geeignet für hydraulische und pneumatische Anwendungen;
2. Hervorragende Dichtungsleistung sowohl unter Hoch- als auch unter Niederdruckbedingungen;
3. Geringe Reibung mit minimalem Anlaufwiderstand; sorgt für eine gleichmäßige Bewegung mit gleicher dynamischer und statischer Reibung und verhindert Stick-Slip (Kriechen);
4. Lange Lebensdauer; geeignet für ölfreie Schmieranwendungen;
5. Kompaktes strukturelles Design; einfach zu installieren und zu warten;
Hinweis: Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medien |
|
≤70 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Hydrauliköl, schwer entflammbare Flüssigkeiten (HFA/HFB), Gas usw. |
|
-20 bis +180 (mit FKM-O-Ring) |
1. Zu den kompatiblen O-Ring-Materialien gehören: RO1-Nitrilkautschuk (NBR), RO2-Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3; Weitere verfügbare Optionen sind PTFE2, PTFE4 und andere Hochleistungsmaterialien.

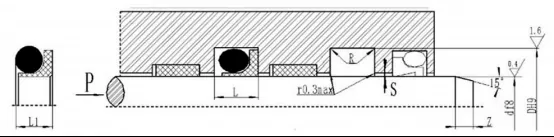

Bestellmodell: RC01 – 80 x 89,6 x 7,8 – PTFE3 – R01
Modell – Stangendurchmesser × Nutdurchmesser × Nutbreite | PTFE3: Modifizierter PTFE-Materialcode | R01: O-Ring-Materialcode
