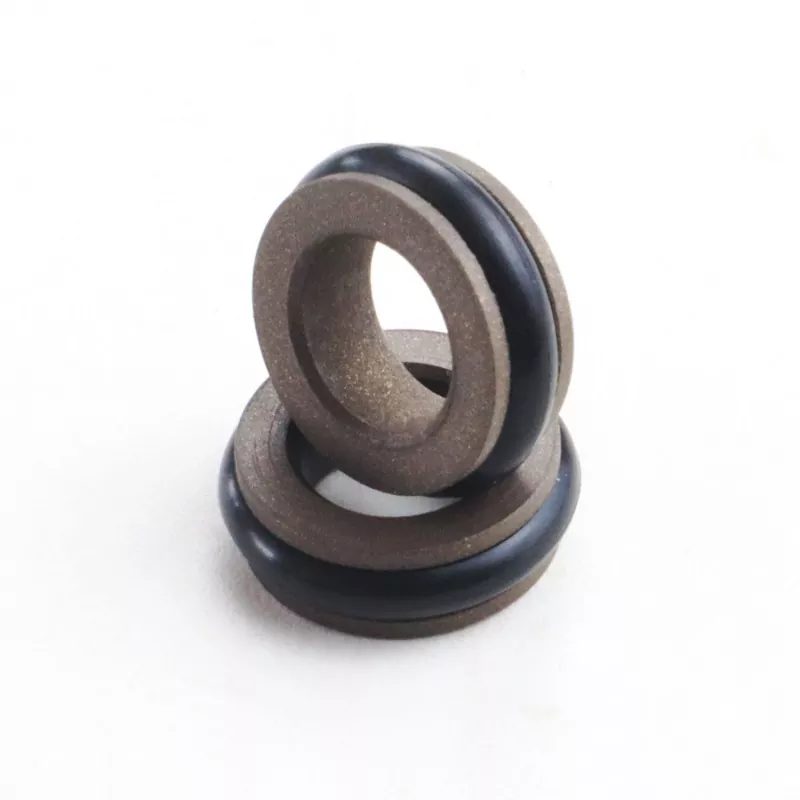

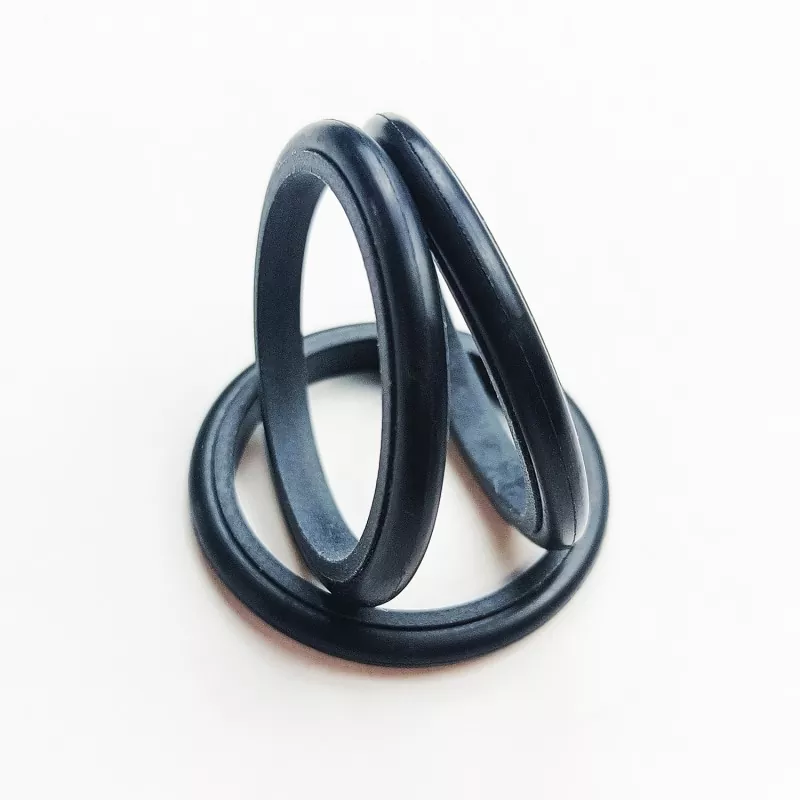

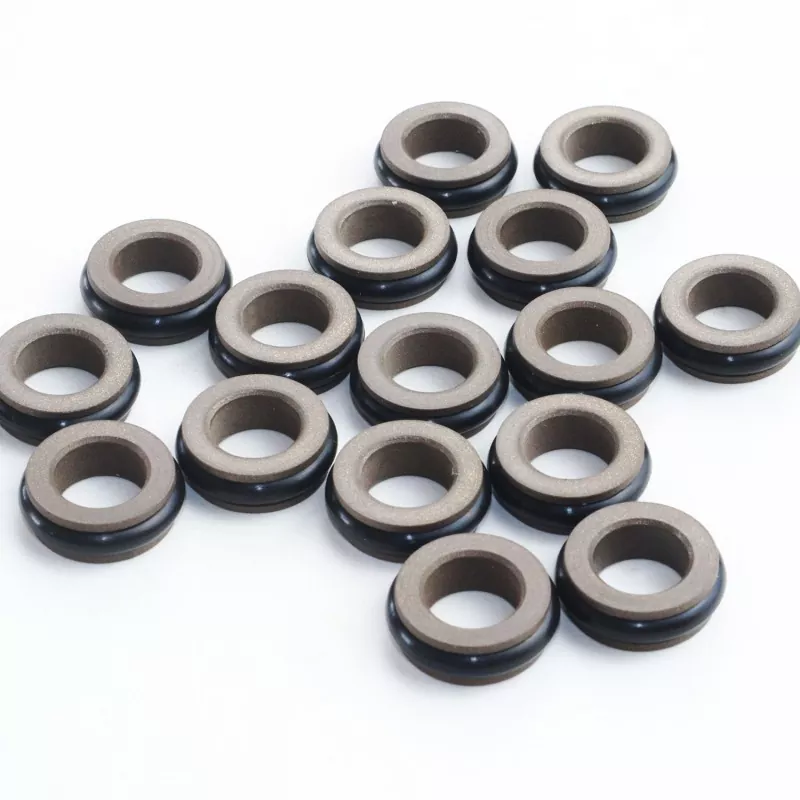

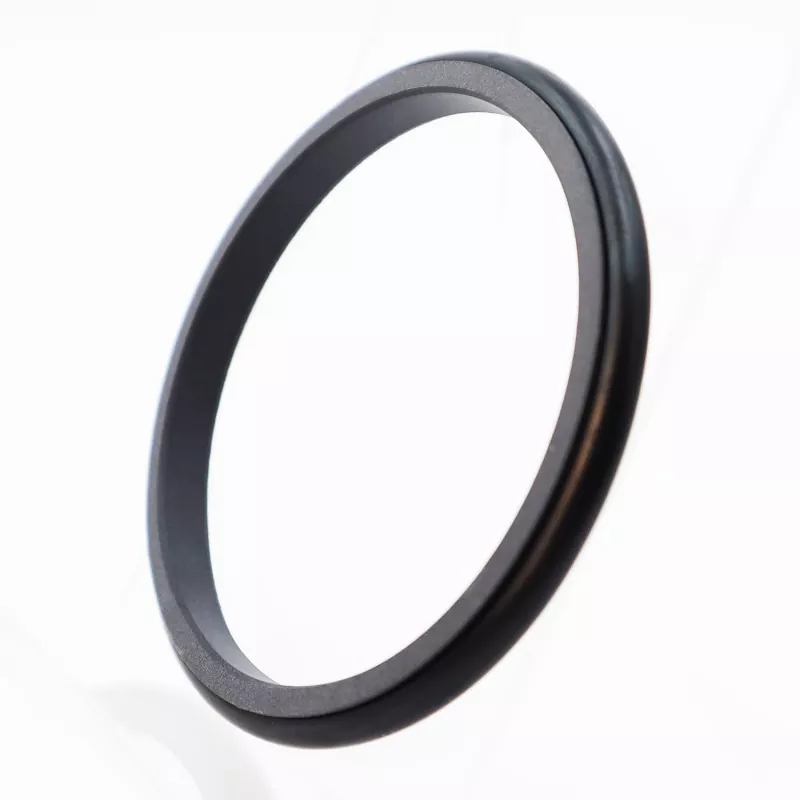

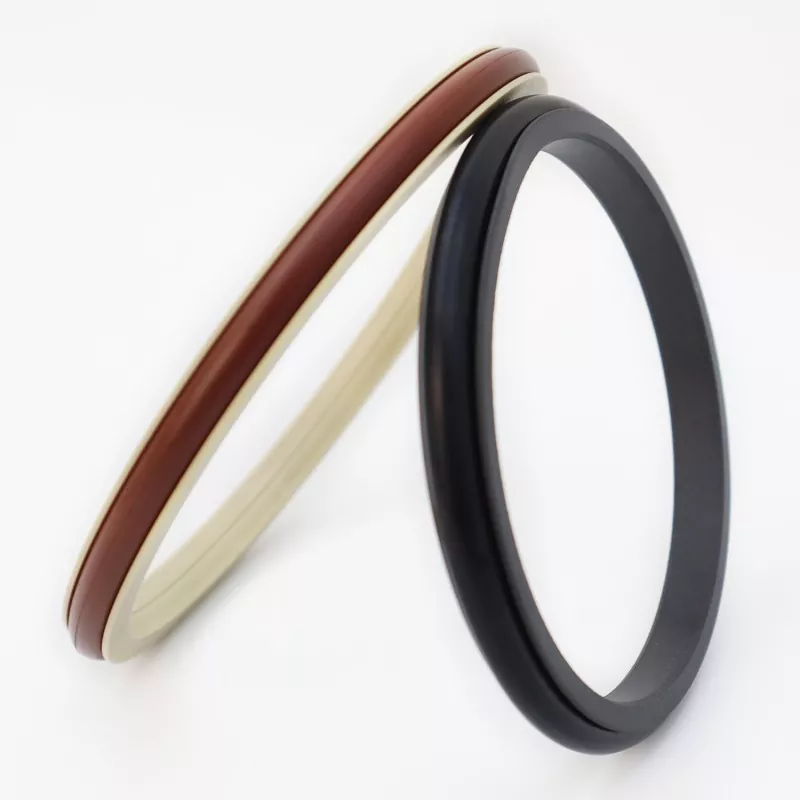

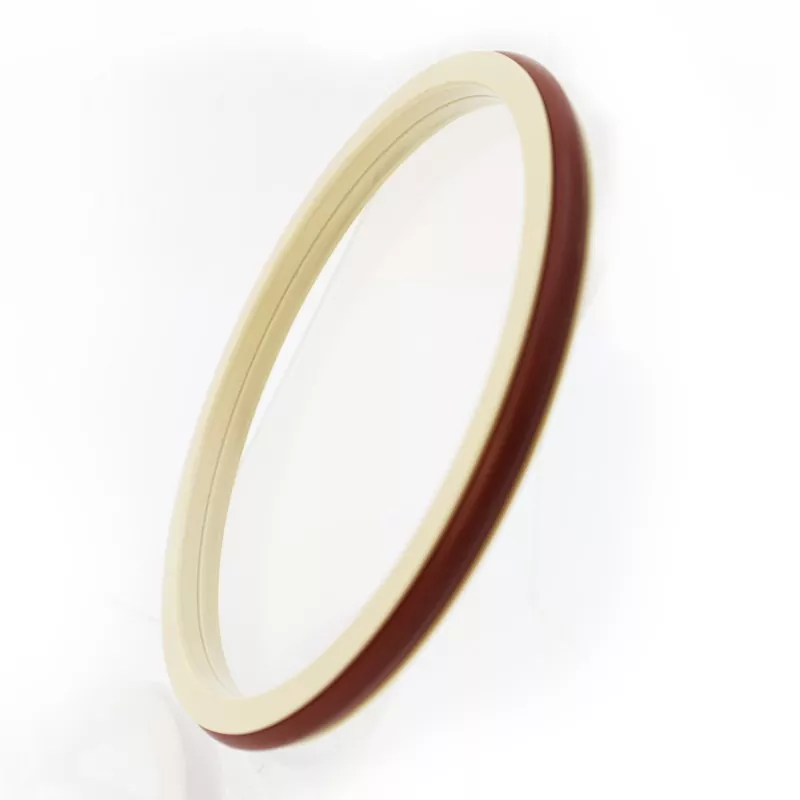

Die C-Typ-Kombinationsdichtung besteht aus einem C-förmigen Dichtring aus PTFE und seinem Verbundwerkstoff sowie einem O-Ring. Es eignet sich für die bidirektionale Druckabdichtung sowohl bei hydraulischen als auch bei pneumatischen Hin- und Herbewegungen. Abhängig vom passenden O-Ring ist es in den Serien RC06 und RC07 erhältlich (kompatibel mit O-Ringen der Serie GB1235). Aufgrund der Dünnlippenkonstruktion des Dichtrings verfügt dieser über eine gute Nachlaufkompensationsfähigkeit, was zu einer hervorragenden Dichtleistung führt. Die symmetrische Struktur der C-Typ-Dichtung ermöglicht die Abdichtung unter bidirektionalem Druck.
1. Geeignet für hydraulische und pneumatische Anwendungen.
2. Hervorragende Dichtungsleistung sowohl für Hoch- als auch für Niederdruckanwendungen.
3. Geringe Reibung, geringer Anlaufwiderstand, reibungsloser Betrieb, gleiche dynamische und statische Reibung und kein Kriechen.
4. Lange Lebensdauer; Geeignet für ölfreie Schmierabdichtung.
5. Geeignet für bidirektionale Druckabdichtung.
Extremwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medien |
|
≤100 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Hydrauliköl, schwer entflammbare Flüssigkeiten (HFA/HFB), Gas usw. |
|
-20 bis +180 (mit FKM-O-Ring) |
1. Passende O-Ring-Materialien: RO1 Nitril-Butadien-Kautschuk (NBR), RO2 Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3, weitere optionale Materialien sind PTFE2, PTFE4 und andere Hochleistungsmaterialien.
Bestellmodell RC06-80x89,9x9,2-PTFE3—R01

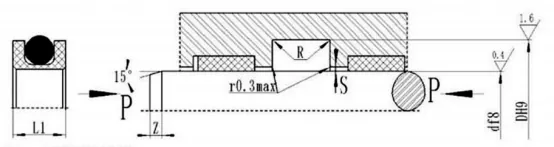

Modell-Stangendurchmesser x Nutdurchmesser x Nutbreite PTFE3 – modifiziertes PTFE-Material, Code R01, O-Ring-Material
Kann Produkte jeder in der Spezifikationstabelle aufgeführten Größe herstellen.
|
d f8 Standard RC06 |
d f8 Leichte RC06-Q |
d f8 Heavy Duty RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17.9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Notiz: 1. Für Wellendurchmesser ≤ 70 mm werden offene Nutdichtungen empfohlen. Informationen zum Einbau integrierter (geschlossener) Nutdichtungen finden Sie in der Einbauanleitung.
2. Bei einem Druck > 40 MPa sollte der Wurzelbereich Smax der Dichtung eine H8/f8-Passungstoleranz verwenden.
Passender O-Ring GB1235. Kann Produkte jeder in der Spezifikationstabelle aufgeführten Größe herstellen.
|
Wellendurchmesserbereich d f8 |
Nutdurchmesser D H9 |
Grabenbreite L+0,2 |
Dichtungshöhe L1 |
Abgerundete Ecken Rmax |
Radialspiel Smax |
Fase Zmin |
O-Ring-Drahtdurchmesser d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Bestellbeispiel RC07 – 80*90,4*9,8-PTFE3-R01
