Als auf Hochdruckdichtungen spezialisierter Hersteller bietet Ruichen Sealing die „Kombinierte Fußdichtung“ an. Der Dichtring verfügt über eine Dünnlippenstruktur, die hervorragende dynamische Kompensationsfähigkeiten bietet. Seine einzigartige fußförmige Dichtfläche mit keilförmiger Nut erhöht die Verschmutzungsbeständigkeit und verringert die Reibung. Durch dieses spezielle Design wird die Druckfestigkeit deutlich erhöht, sodass es für Hochdruck- und Ultrahochdruckanwendungen geeignet ist. Hinweis: Diese Dichtung ist nicht für den Einbau in geschlossene Nuten geeignet.
Wir freuen uns über Anfragen zu Auswahl- und Großbestellungen von Käufern technischer Ausrüstung.

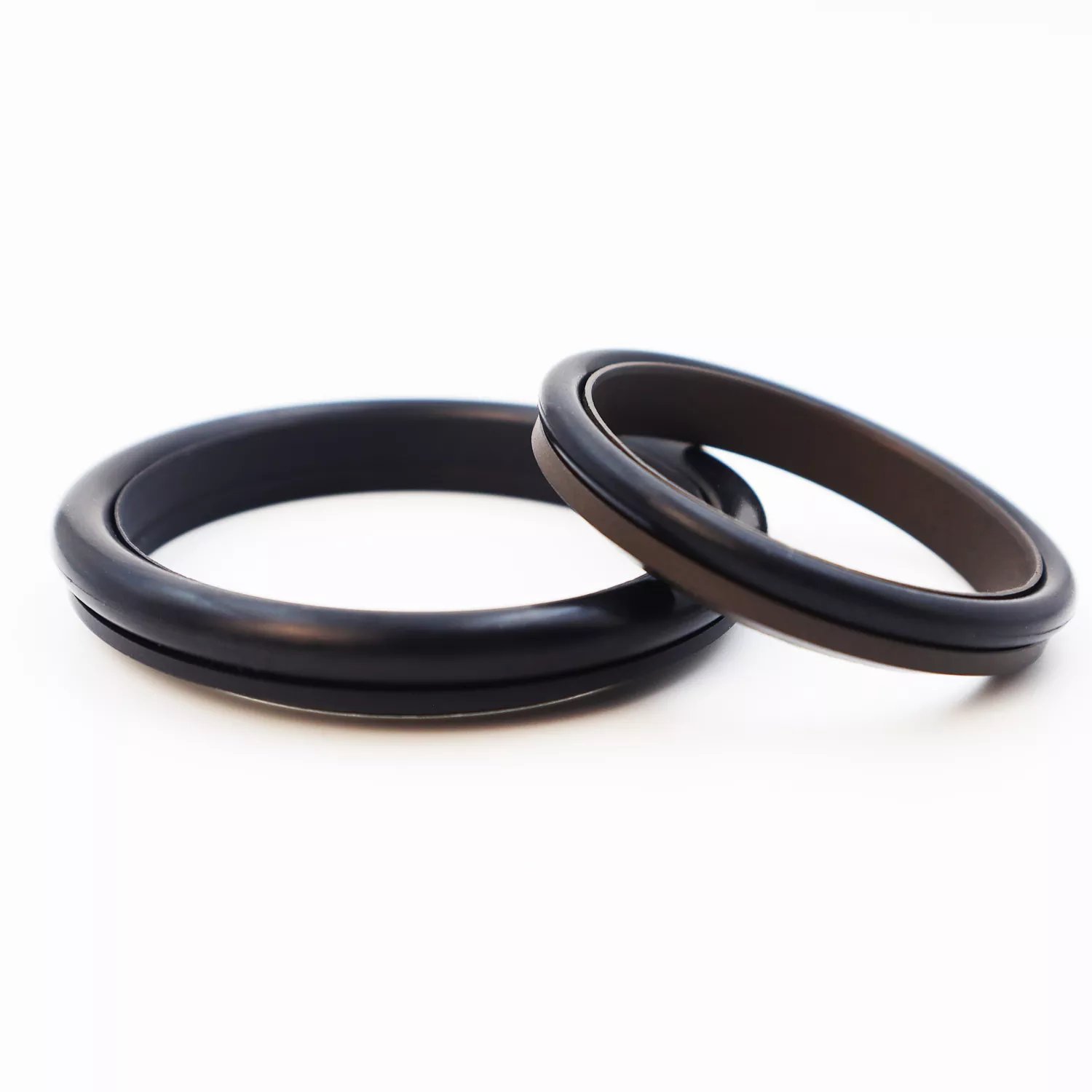

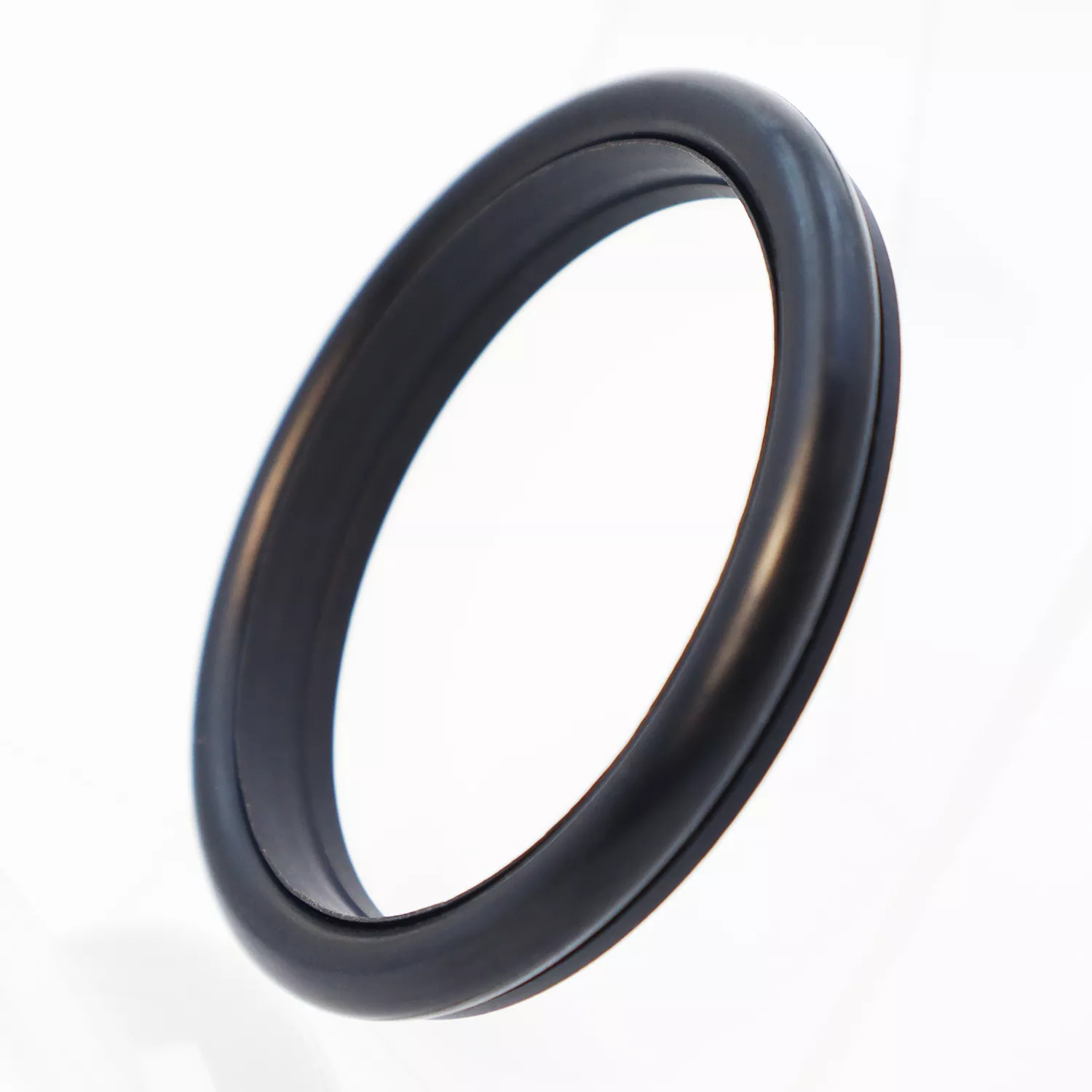

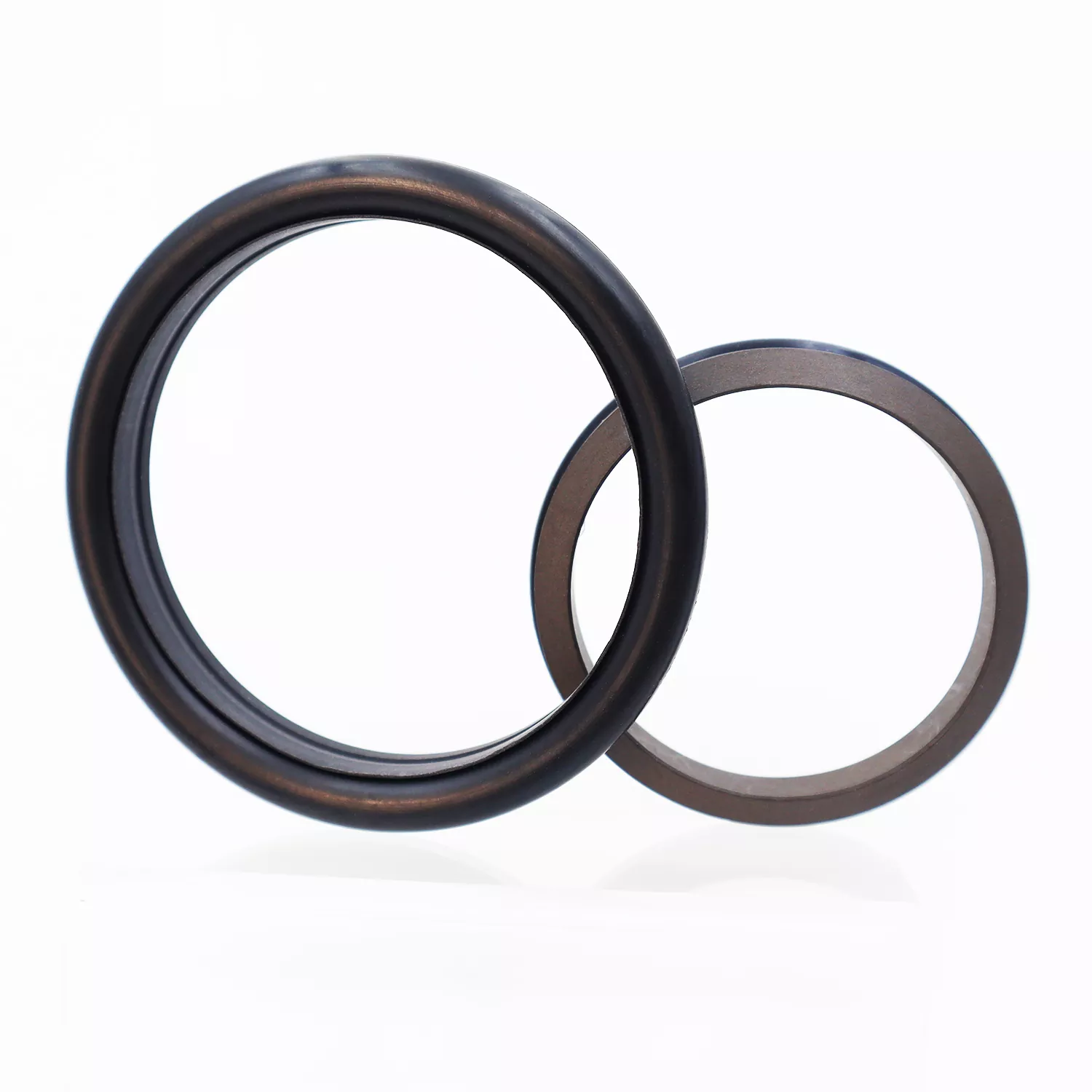

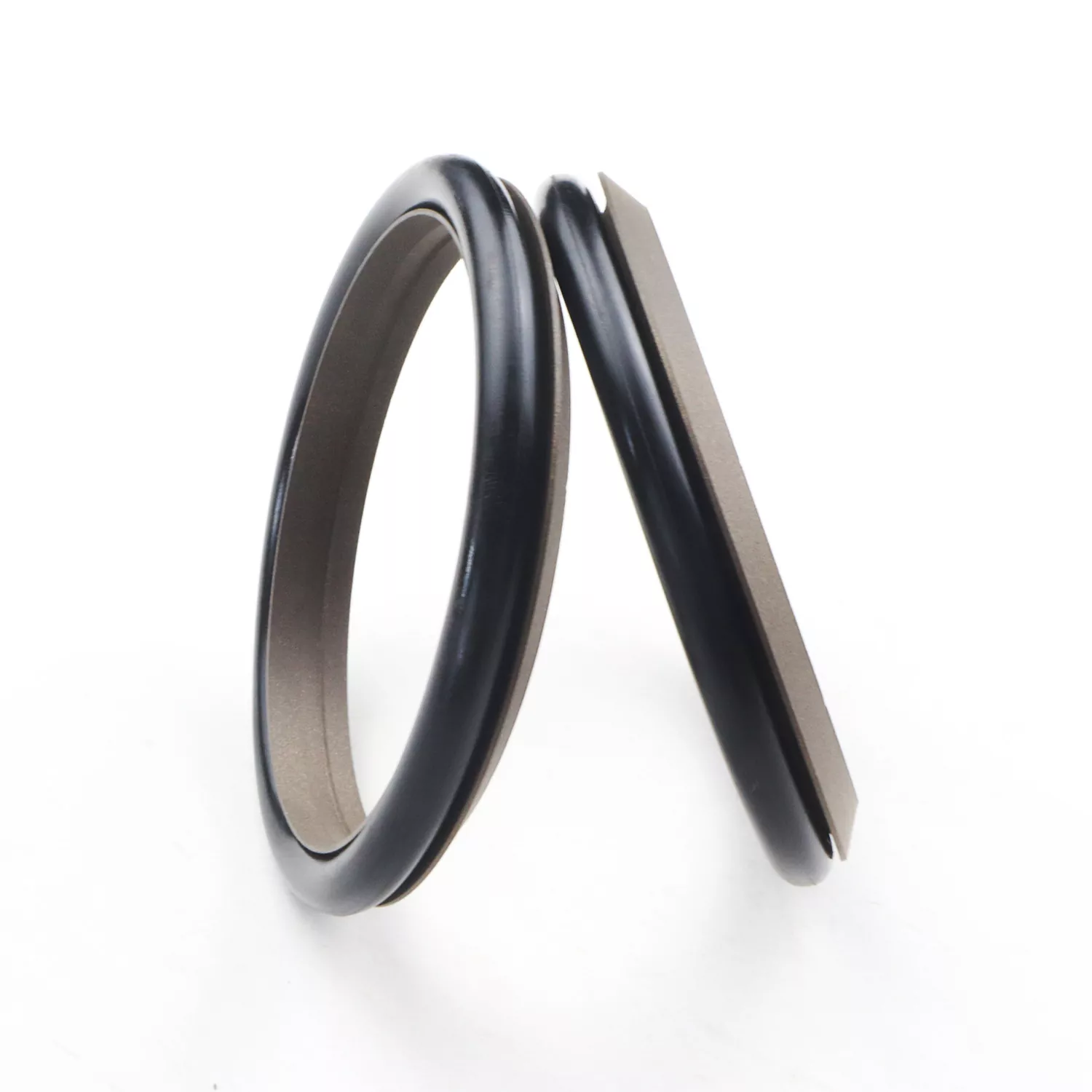

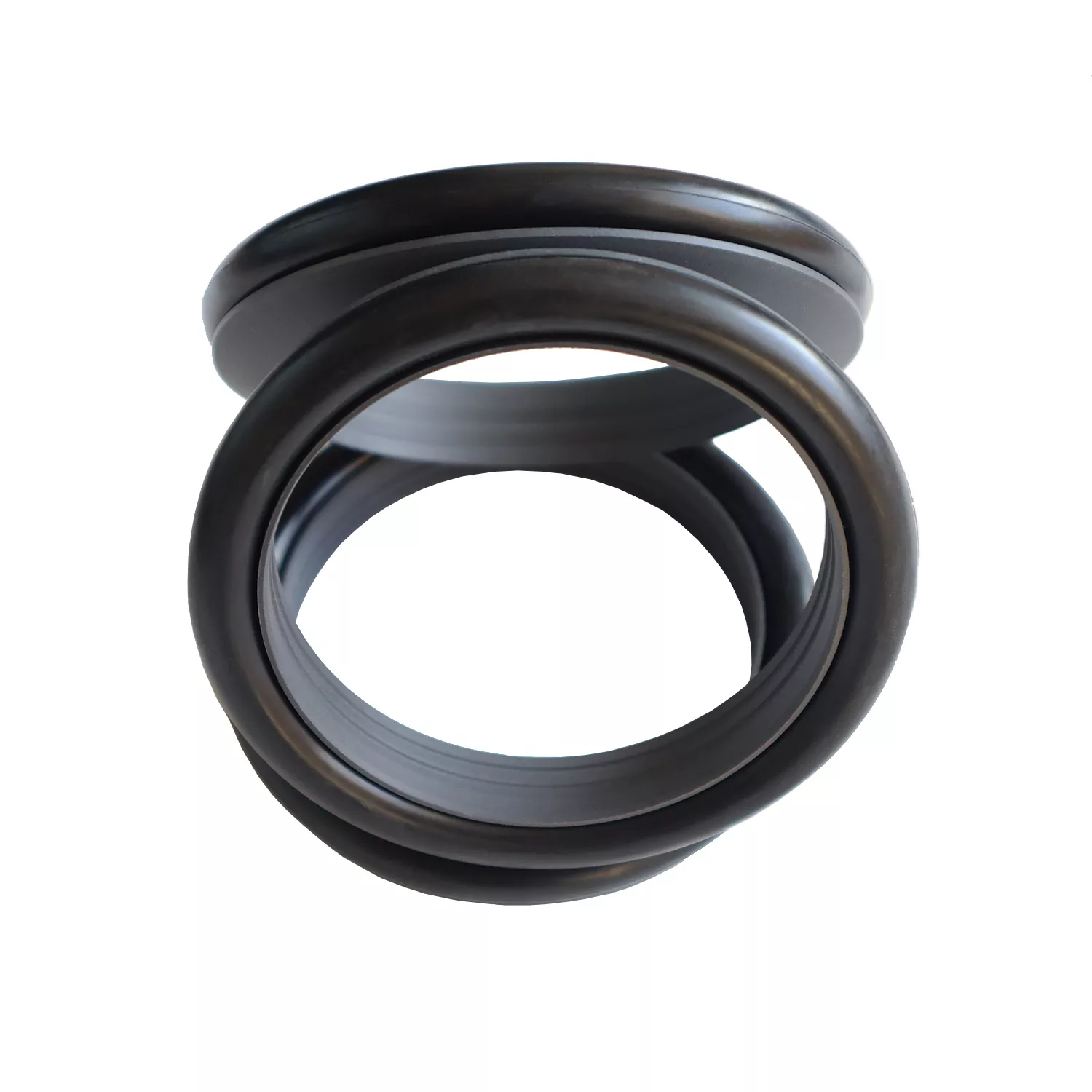

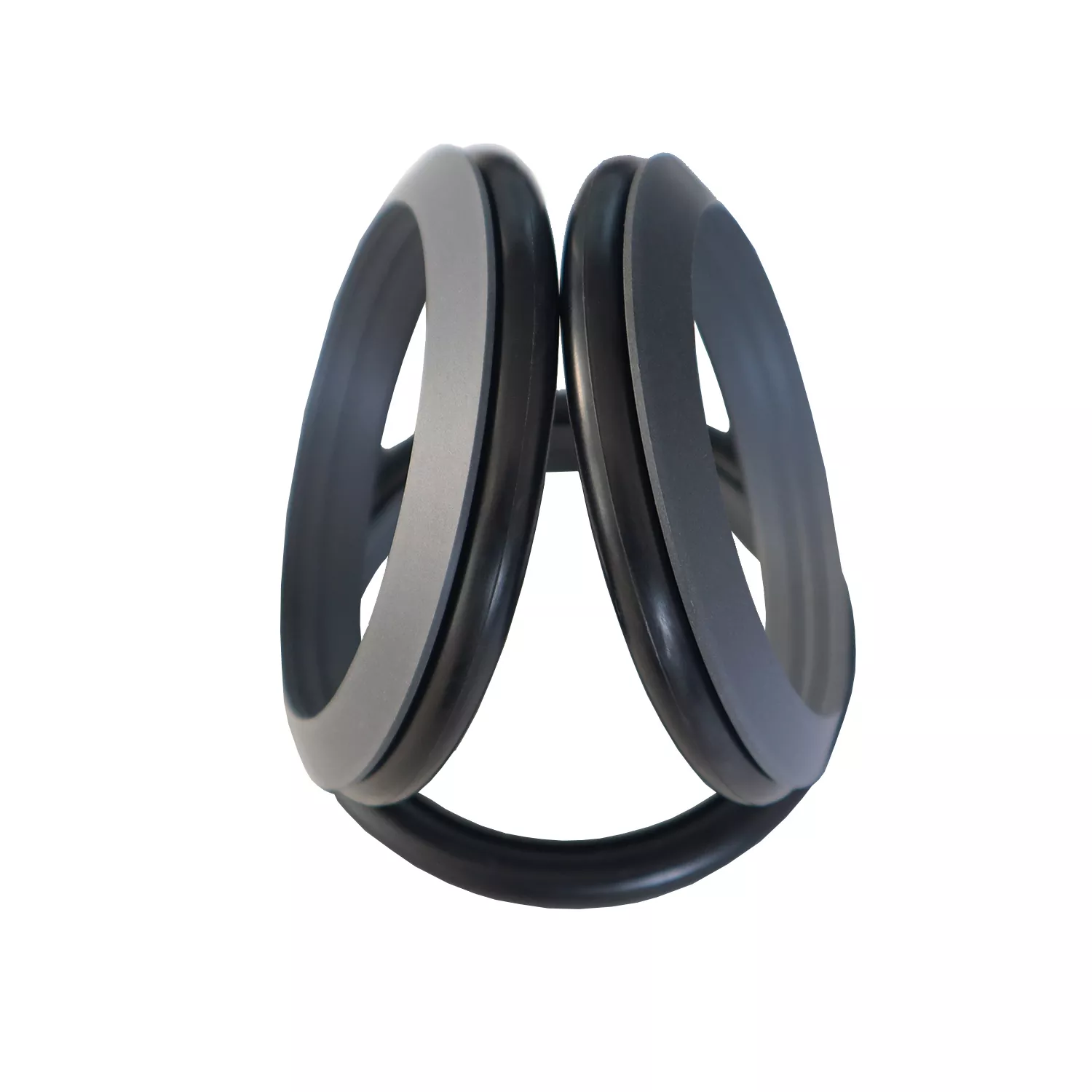

Die kombinierte Fußdichtung besteht aus einem fußförmigen Dichtungsring (aus PTFE oder PTFE-Verbundwerkstoffen) gepaart mit einem Gummi-O-Ring; Es ist für die einfachwirkende Abdichtung in hydraulischen und pneumatischen Hubkolbenanwendungen konzipiert.
Basierend auf dem zugehörigen O-Ring wird es in die RC03-Serie und die RC04-Serie (die O-Ringe der GB1235-Serie verwendet) eingeteilt. Der Dichtring verfügt über ein Dünnlippendesign, das eine hervorragende dynamische Kompensation bietet, was zu einer hervorragenden Dichtleistung führt. Die keilförmige Nut auf der fußförmigen Dichtfläche verbessert die Dichtigkeit und Verschmutzungsbeständigkeit und reduziert gleichzeitig die Reibung. Das strukturelle Design verbessert auch die Druckbelastbarkeit der Dichtung. Der Einbau in geschlossene Nuten ist grundsätzlich nicht möglich.
1. Geeignet für hydraulische und pneumatische Anwendungen
2. Hervorragende Dichtungsleistung sowohl in Hochdruck- als auch in Niederdruckumgebungen
3. Geringe Reibung; minimaler Anlaufwiderstand und sanfte Bewegung; gleiche dynamische und statische Reibung; kein Stick-Slip-Effekt
4. Lange Lebensdauer; Geeignet für ölfreie Schmieranwendungen
5. Kann Hochdruck- und Ultrahochdruck-Dichtungsanforderungen bewältigen
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medien |
|
≤100 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Hydrauliköl, schwer entflammbare Flüssigkeiten (HFA/HFB), Gas usw. |
|
-20 bis +180 (mit FKM-O-Ring) |
1. Zu den kompatiblen O-Ring-Materialien gehören: RO1-Nitrilkautschuk (NBR), RO2-Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3; Weitere verfügbare Optionen sind PTFE2, PTFE4 und andere Hochleistungsmaterialien.
Bestellmodell: RC03 – 80x89x10-PTFE3-R01
Modell – Stangendurchmesser x Nutdurchmesser x Nutbreite PTFE3 – Modifizierter PTFE-Materialcode R01 – O-Ring-Materialcode
Produkte können in jeder in der Spezifikationstabelle aufgeführten Größe hergestellt werden.
|

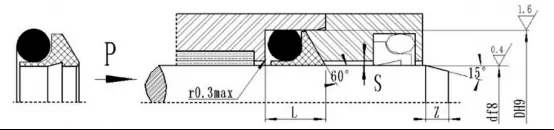

d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Hinweise: 1. Für Drücke >60 MPa verwenden Sie eine H8/f8-Passungstoleranz im Dichtungsgrundbereich; für Ultrahochdruckabdichtung, Smax < 0,05.
2. Bitte konsultieren Sie das Büro, wenn eine geschlossene Nutstruktur erforderlich ist.
Kompatibel mit GB1235-O-Ringen; Es können Produkte jeder in der Spezifikationstabelle aufgeführten Größe hergestellt werden.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
