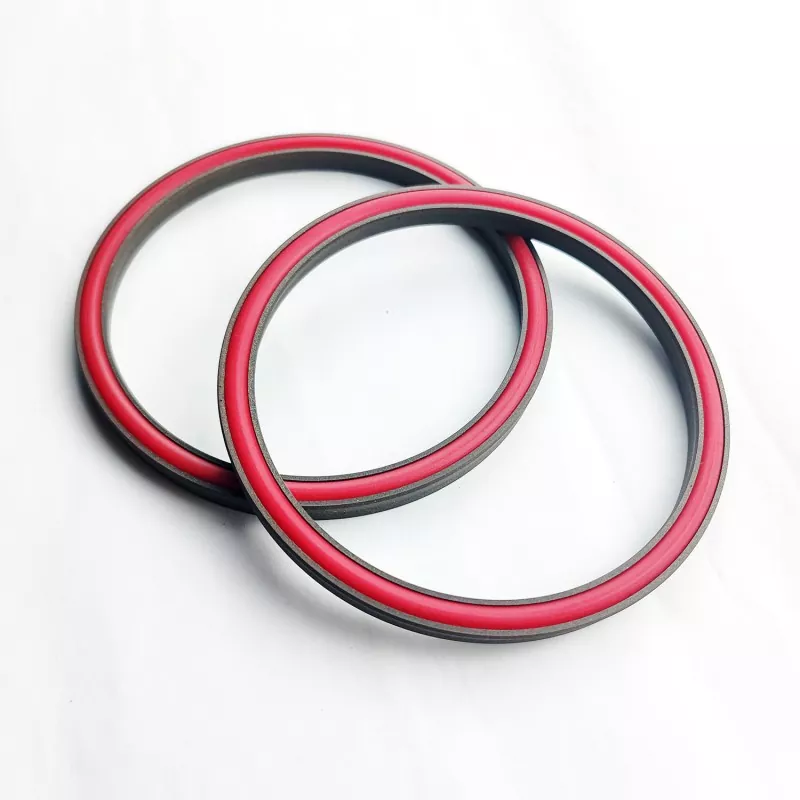

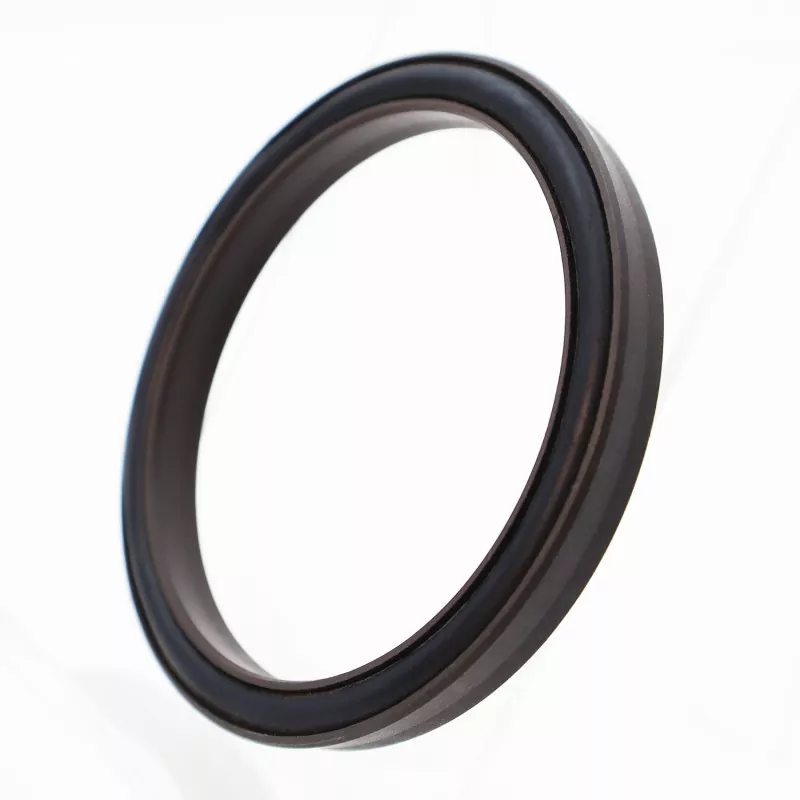

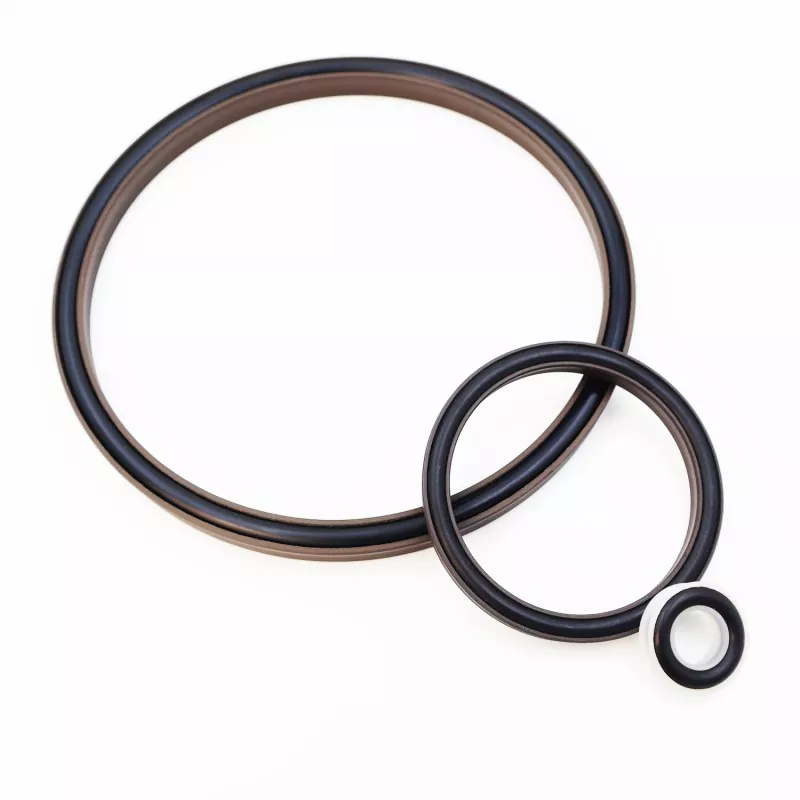

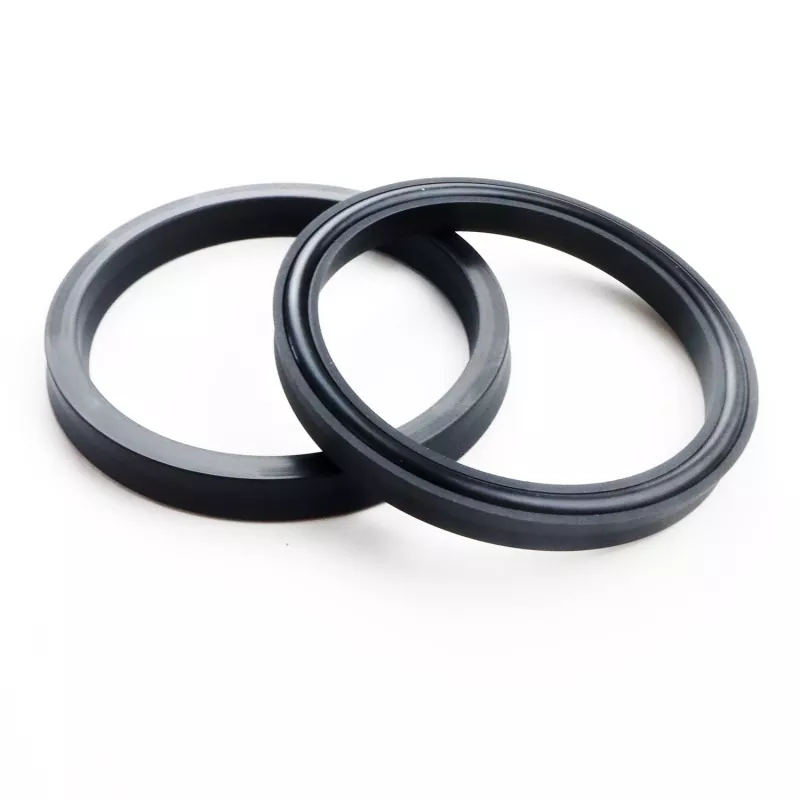

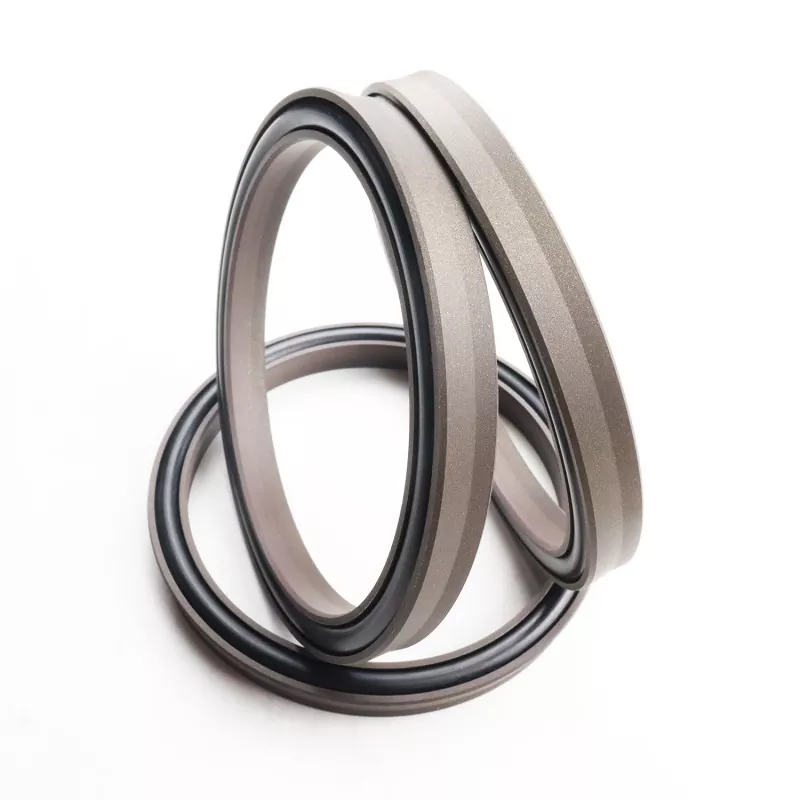

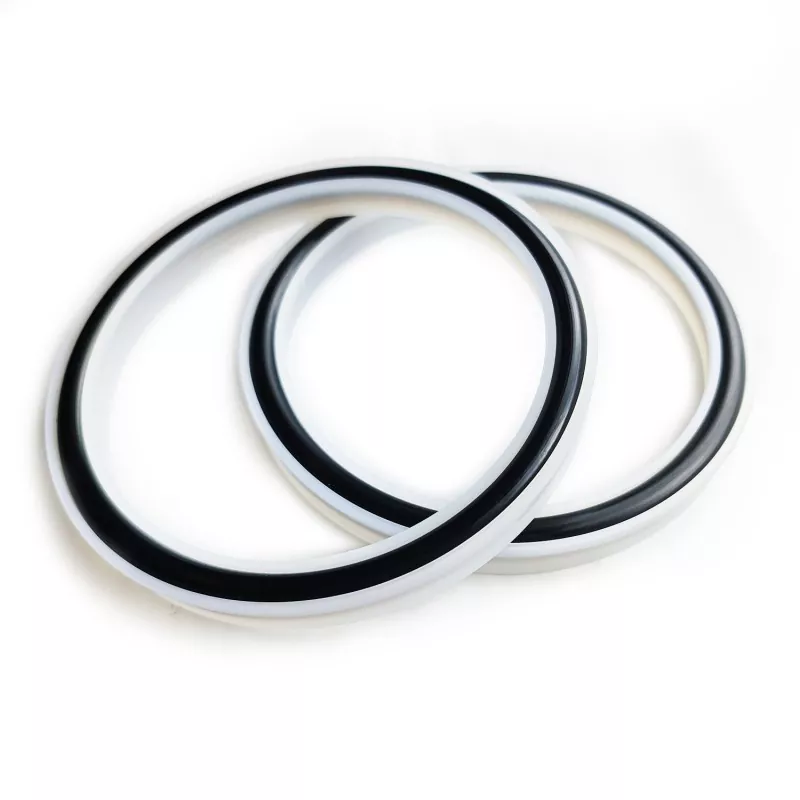

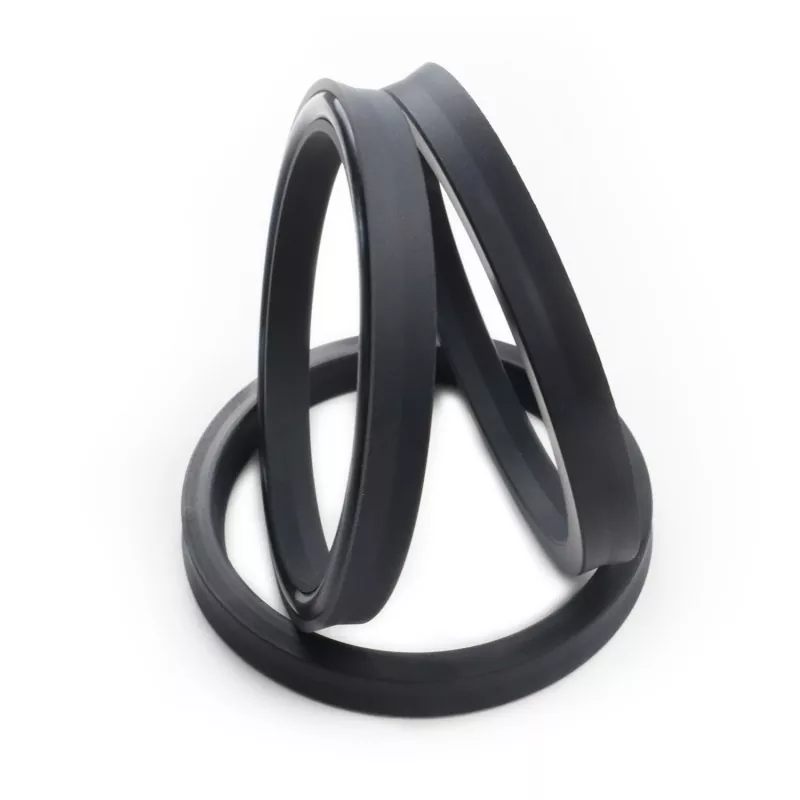

Die kombinierte Y-Typ-Dichtung (Ultrahochdruck-/Hydraulikdruckdichtung) besteht aus einem Y-förmigen Dichtring aus PTFE und seinen Verbundwerkstoffen sowie einem O-Ring. Es eignet sich für die unidirektionale Abdichtung bei hydraulischer Hin- und Herbewegung.
Aufgrund der patentierten Struktur und des optimierten Dickendesigns des Y-förmigen Dichtrings funktioniert dieser auch bei Wasserdruck oder anderen niedrigviskosen Medien gut. Die konstruktive Gestaltung des Dichtrings verbessert zudem dessen Beständigkeit gegenüber hohen und höchsten Drücken. Die Dichtung arbeitet mit einem niedrigen Reibungskoeffizienten, verhindert Kriechen und ermöglicht eine langfristige ölfreie Schmierung.
Hinweis: Diese Dichtungsstruktur weist Einschränkungen auf und wird nicht für den Einsatz in geschlossenen Nuten empfohlen.
1. Geringe Reibung, geringer Anlaufwiderstand, reibungsloser Betrieb, gleiche dynamische und statische Reibung, kein Kriechen.
2. Lange Lebensdauer, geeignet für ölfreie Schmierdichtung.
3. Geeignet zum Abdichten von Hochdruck-, Ultrahochdruck- und niedrigviskosen Medien wie Wasser.
Extremwerte sollten nicht gleichzeitig auftreten. Bitte wenden Sie sich an unser Unternehmen, wenn der Druck 260 MPa überschreitet.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medien |
|
≤260 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Hydrauliköl, schwer entflammbare Flüssigkeiten (HFA/HFB), Gas usw. |
|
-20 bis +180 (mit FKM-O-Ring) |
1. Passende O-Ring-Materialien: RO1 Nitril-Butadien-Kautschuk (NBR), RO2 Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3, weitere optionale Materialien sind PTFE2, PTFE4 und andere Hochleistungsmaterialien.

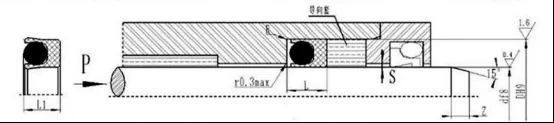

Bestellmodell RC10-40x52,4x9,2-PTFE3-R01
Modell – Stangendurchmesser x Nutdurchmesser x Nutbreite PTFE3 – Modifizierter PTFE-Materialcode R01 – O-Ring-Materialcode
