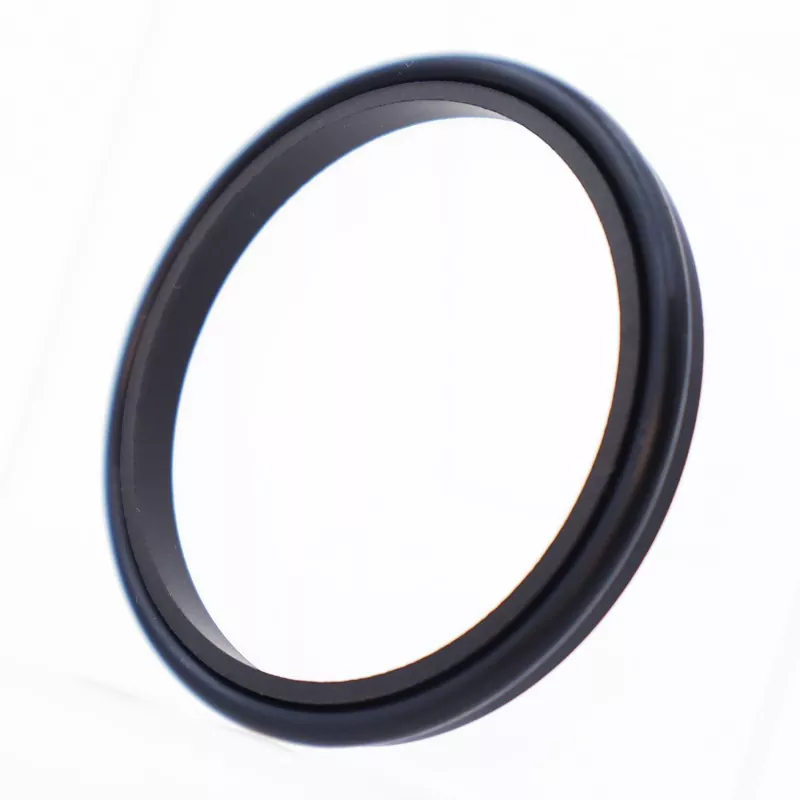

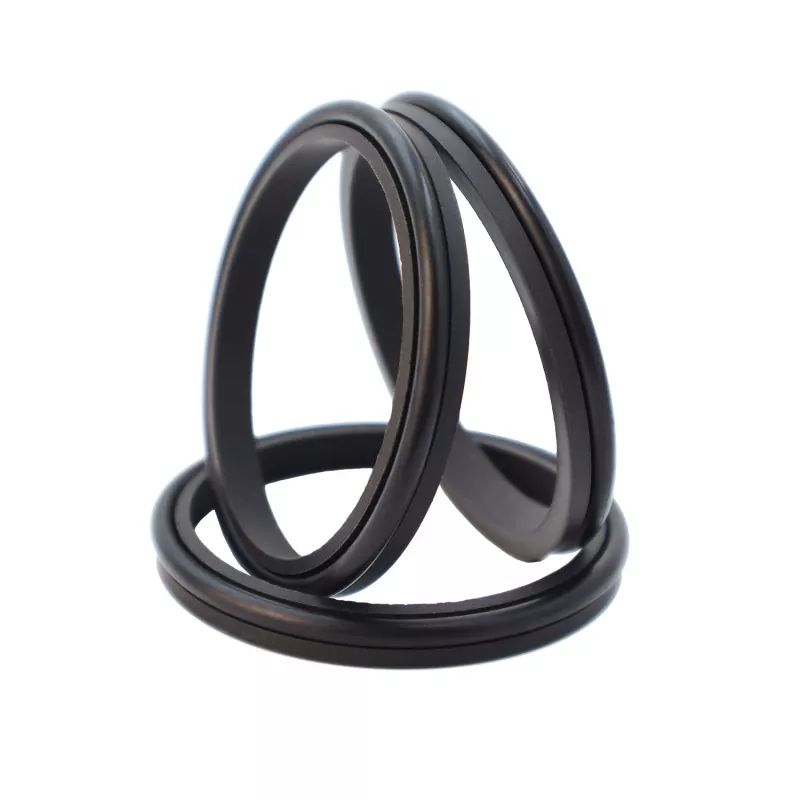

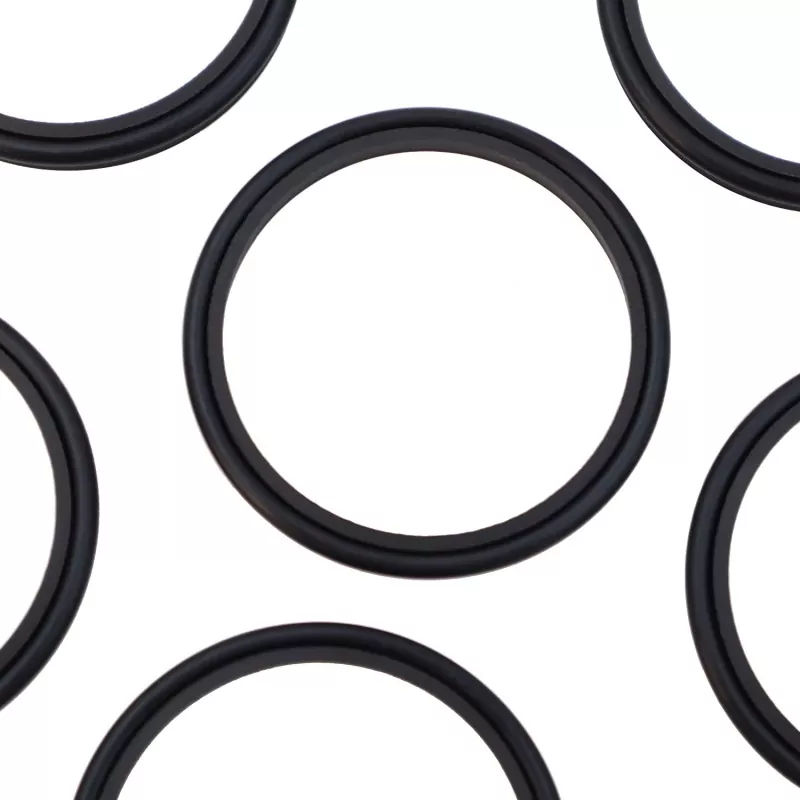

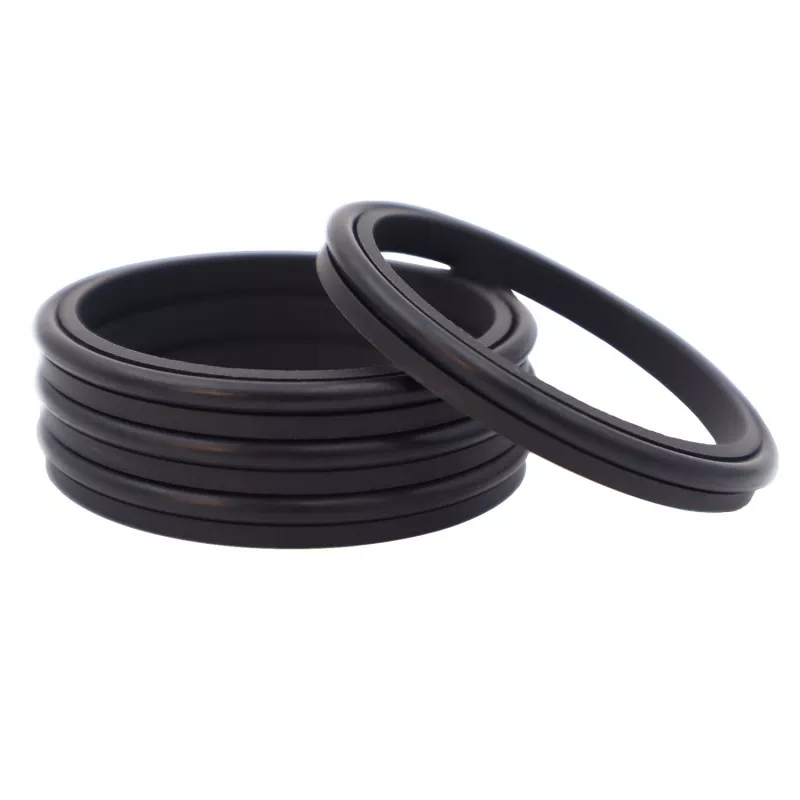

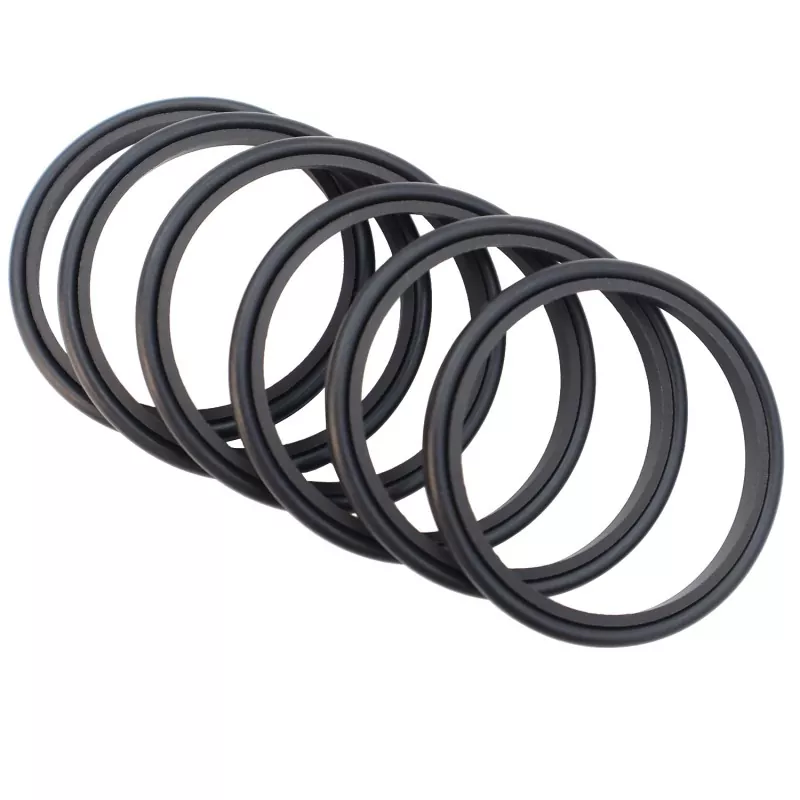

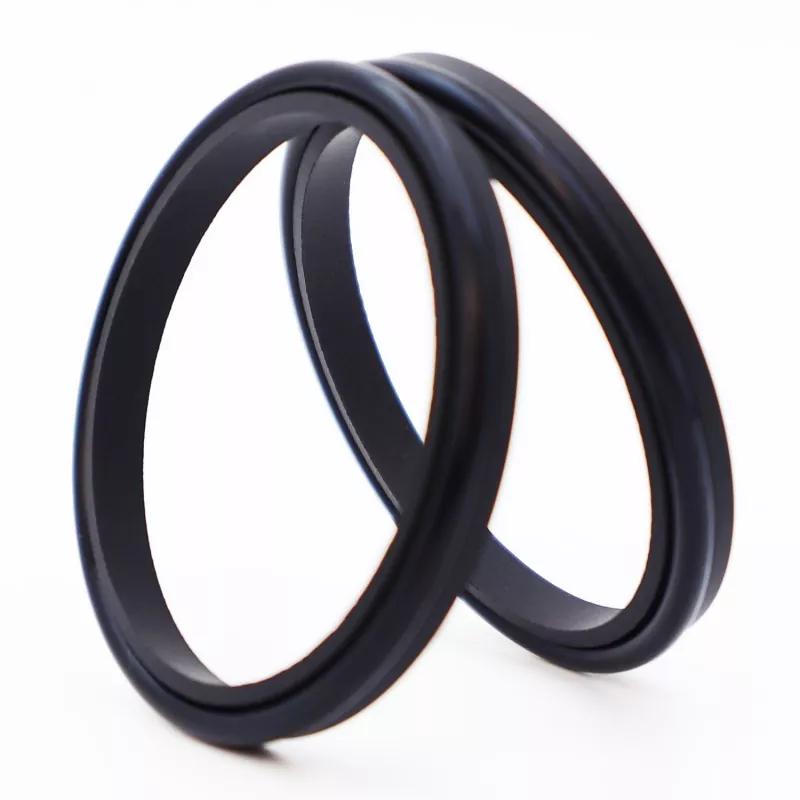

Die kombinierte Einzellippenabstreiferdichtung ist eine einfachwirkende Abstreiferdichtung, die aus einem gefüllten PTFE-Einlippenabstreiferring und einem Gummi-O-Ring besteht; Es dient dazu, Staub abzukratzen und eine Systemverschmutzung zu verhindern. Es eignet sich für hin- und hergehende, oszillierende oder spiralförmige Bewegungsanwendungen.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit m/s |
Medien |
|
- |
-35 bis +100 (mit NBR-O-Ring) |
6 |
Hydrauliköl, Emulsion, Wasser usw. |
|
-20 bis +200 (mit FKM-O-Ring) |
Bestellmodell: RCF03—80-PTFE3—R01
RCF03 – Modell | 80 – Wellendurchmesser | PTFE3 – Allzweckmodifiziertes PTFE | R01 – Materialcode für Gummikomponenten
Nitrilkautschuk (NBR) – R01 | Fluorkautschuk (FKM) – R02
Produkte können in jeder Größe innerhalb des angegebenen Parameterbereichs geliefert werden.
|

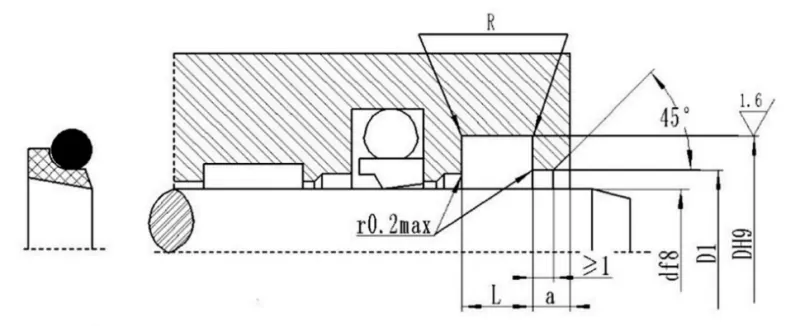

Wellendurchmesserbereich d f8 |
Nutdurchmesser D H9 |
Nutbreite L+0,2 |
Durchmesser des Durchgangslochs D1 H11 |
Lichte Öffnungsweite ein ≥ |
Eckenradius R≤ |
O-Ring Querschnittsdurchmesser Tun |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
