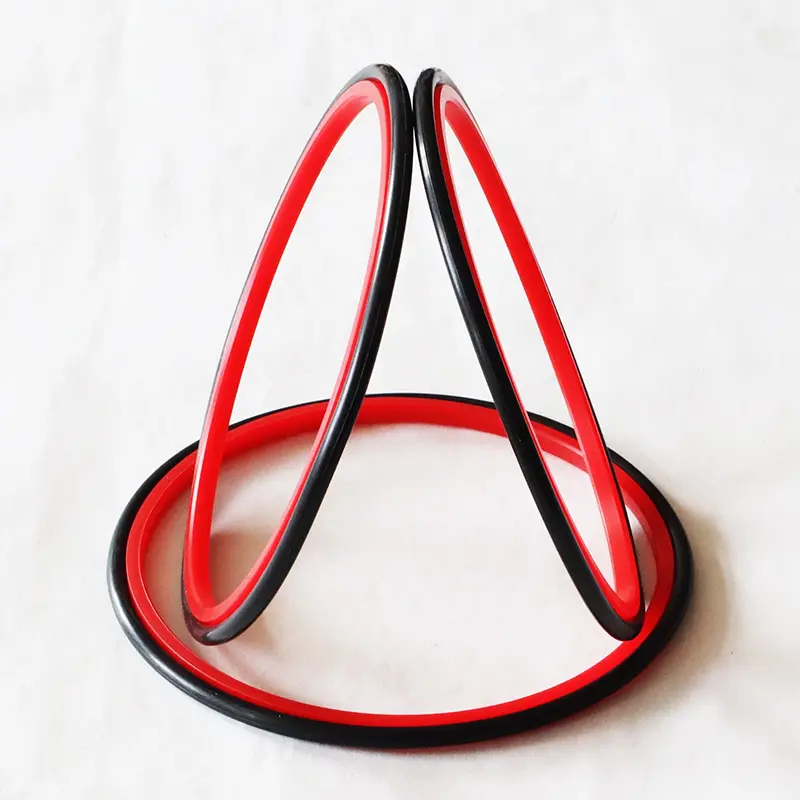

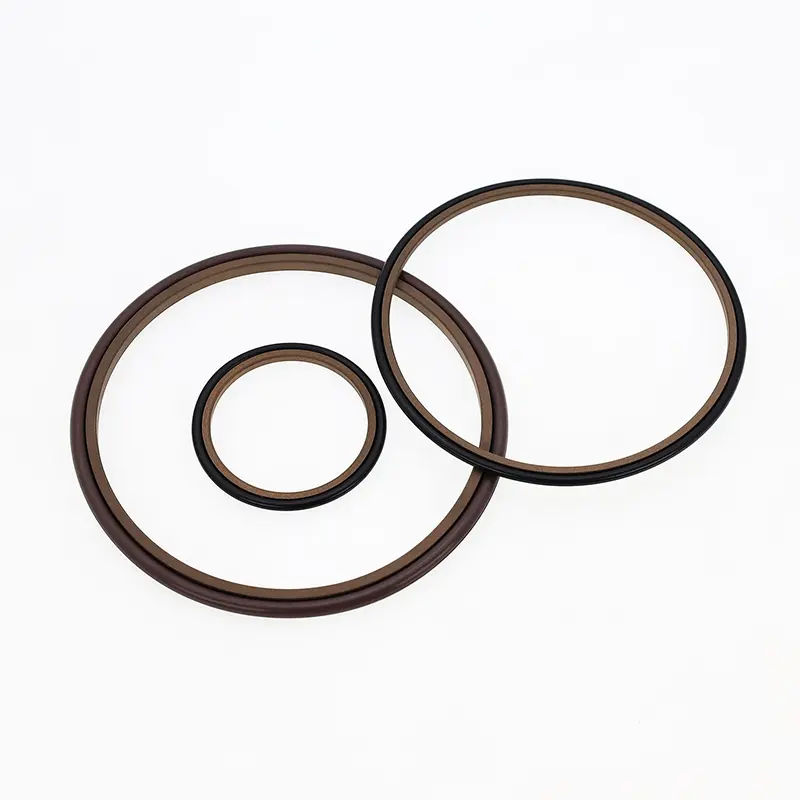

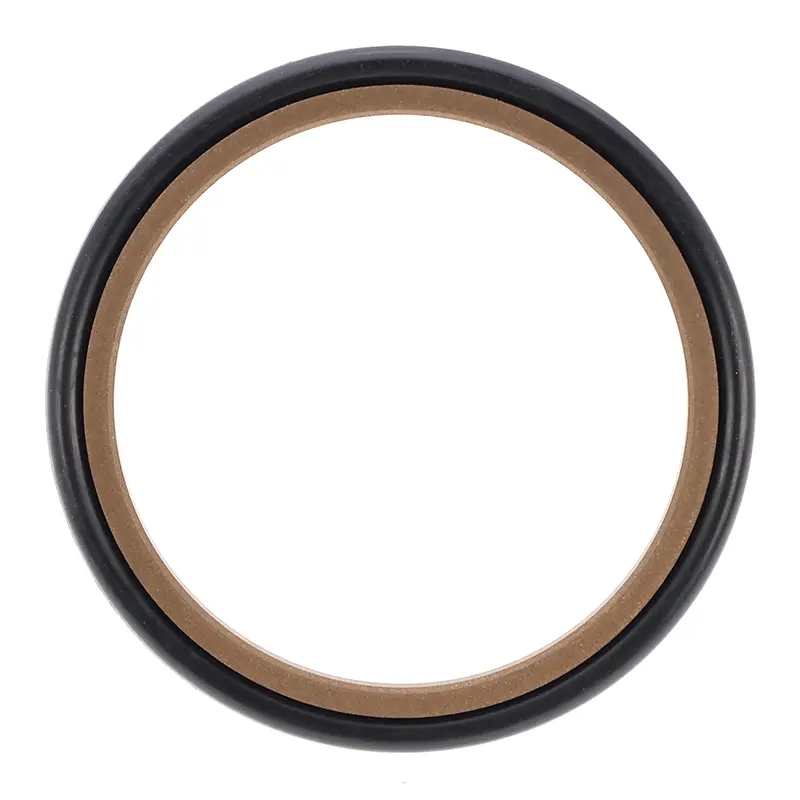

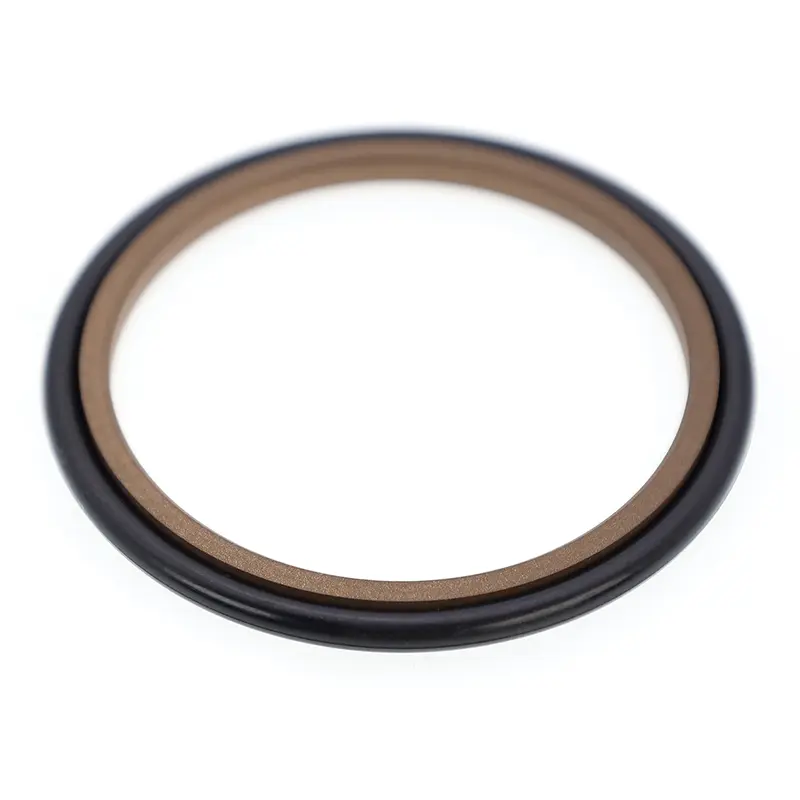

Glyd-Ringe für Wellen bestehen aus einem PTFE-gefüllten rechteckigen Dichtungsring und einem O-Ring und eignen sich für die bidirektionale Druckdichtung in Kolbenhydraulikanwendungen. Der O-Ring sorgt für Radialkraft und gleicht den Verschleiß des Dichtungsrings aus. Sie werden im Allgemeinen in Verbindung mit einem Führungsring verwendet. Bei Stabdurchmessern unter 30 mm sollten geteilte (offene) Nuten verwendet werden.
Merkmale:
1. Geringe Reibung, geringer Anlaufwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Kriechen;
2. Äußerst stabiler Druck unter Druck und rauen Bedingungen;
3. Lange Lebensdauer, geeignet für ölfreie Abdichtung;
4. Geeignet zum Abdichten von Medien mit niedriger Viskosität wie Wasser;
Geltende Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig auftreten)
|
Druck MPa |
Temperatur ℃ |
Geschwindigkeit m/s |
Medium |
|
≤60 |
-35~+100 (passender O-Ring NBR) |
≤6 |
Hydrauliköl auf Mineralbasis, flammhemmende Flüssigkeit (HFA/HFB), Wasser usw. |
|
-20~+200 (passender O-Ring FKM) |
Materialauswahl
1. Verfügbare O-Ring-Materialien: R01 Nitril-Butadien-Kautschuk (NBR), RO2 Fluorkautschuk (FKM) usw.
2. Dichtungsringmaterialien: PTFE2, PTFE3, PTFE4, PU usw.
Bestellbeispiel
Bestellmodell: RC11-40x55,1x6,3-PTFE3-R01

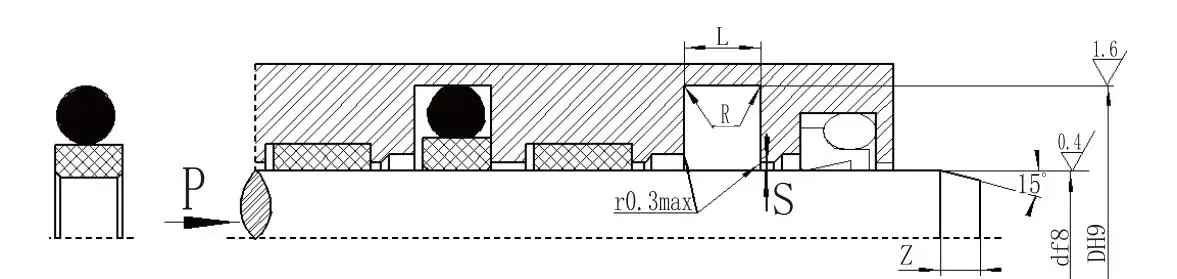

Bestellmodell: RC11-B-40x55,1x6,3-PTFE3-RO2 Modell: Stangendurchmesser x Nutdurchmesser x Nutbreite PTFE3 (modifiziertes PTFE) Materialcode: R01, R02 – O-Ring-Materialcode
