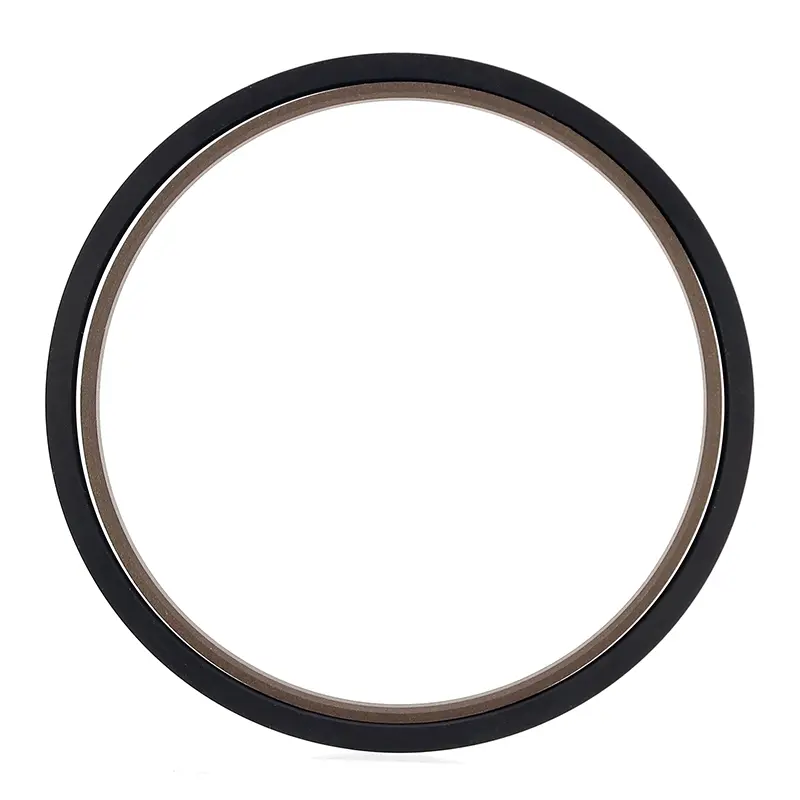

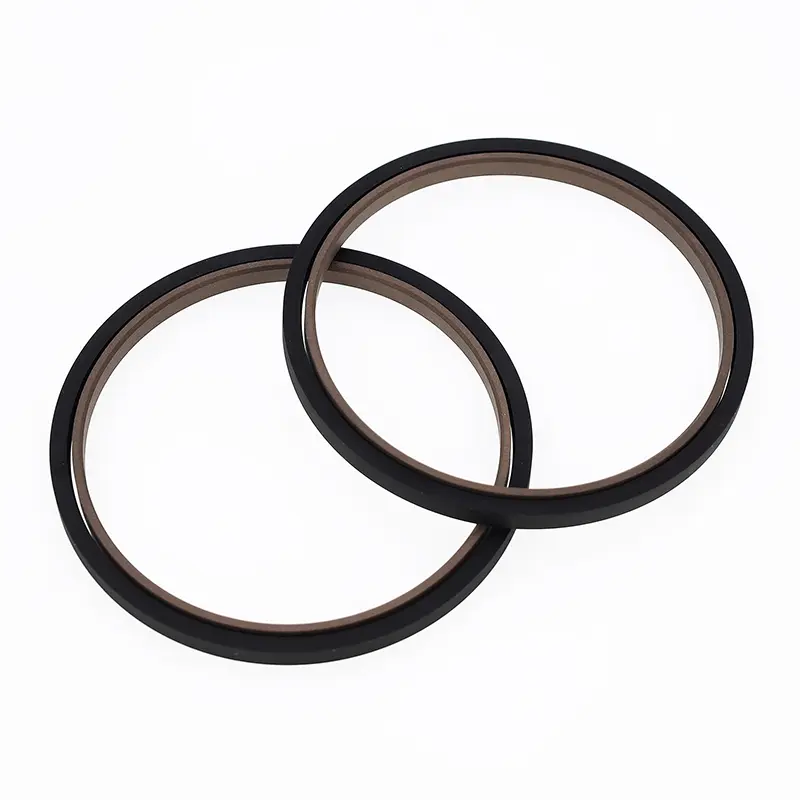

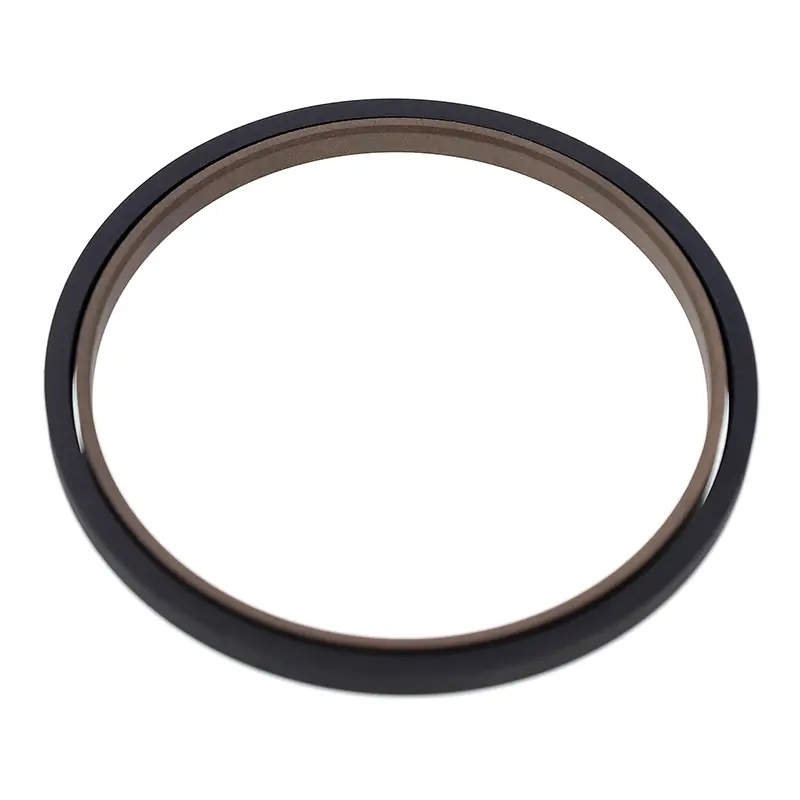

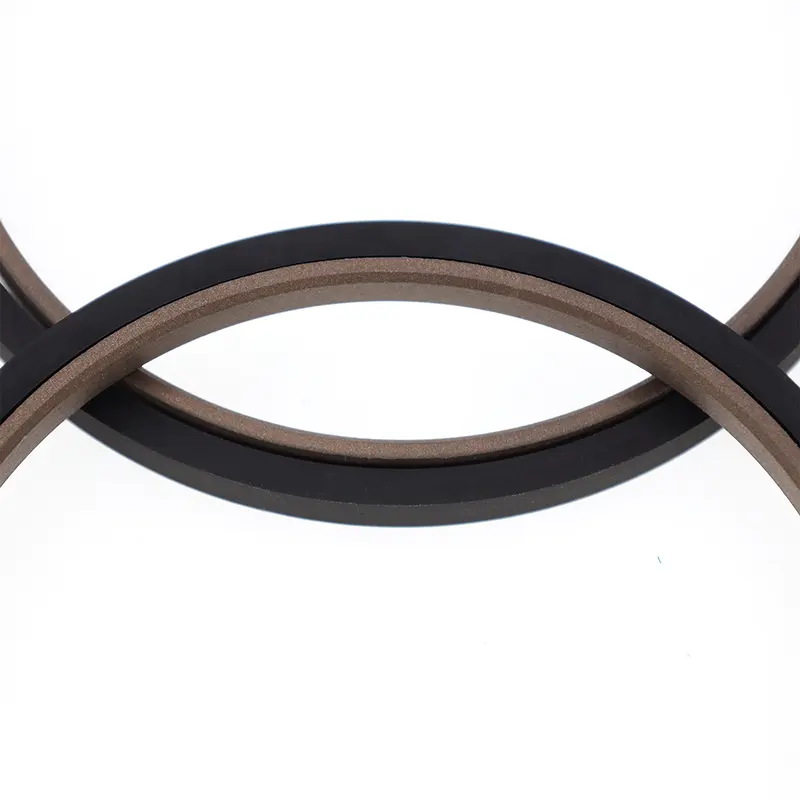

Die rechteckige Kombidichtung für Kolbenstangen besteht aus einem PTFE-gefüllten rechteckigen Dichtring und einem rechteckigen Gummiring. Es eignet sich für die bidirektionale Druckabdichtung in hydraulischen und pneumatischen Kolbenanwendungen. Der rechteckige Ring sorgt für Radialkraft und gleicht den Verschleiß des Dichtungsrings aus. Bei Stabdurchmessern unter 30 mm sollte eine geteilte (offene) Nutkonstruktion verwendet werden.
Merkmale:
1. Geringe Reibung, geringer Anlaufwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Kriechen;
2. Doppelzweckdichtung für hydraulische und pneumatische Anwendungen, geeignet für bidirektionale Druckabdichtung;
3. Lange Lebensdauer, geeignet für ölfreie Schmierung;
4. Kompaktes Design für einfache Installation und Wartung.
Anwendbare Betriebsbedingungen (Extreme Werte sollten nicht gleichzeitig auftreten)
|
Druck MPa |
Temperatur ℃ |
Geschwindigkeit m/s |
Medium |
Extrusionsspalt Smax |
|
≤40 |
-35~+100 (passender rechteckiger Ring NBR) |
≤4 |
Hydrauliköl auf Mineralbasis, flammhemmende Flüssigkeit (HFA/HFB), Wasser, Gas usw. |
0,4 (<25 MPA) |
|
-20~+200 (passender rechteckiger Ring FKM) |
0,2 (<40 MPA) |
Materialauswahl
1. Verfügbare rechteckige Materialien: R01-Nitrilkautschuk (NBR), RO2-Fluorkautschuk (FKM) usw.
2. Dichtringmaterialien: PTFE2, PTFE3, PTFE4 (siehe Materialbeschreibung).
Bestellbeispiel

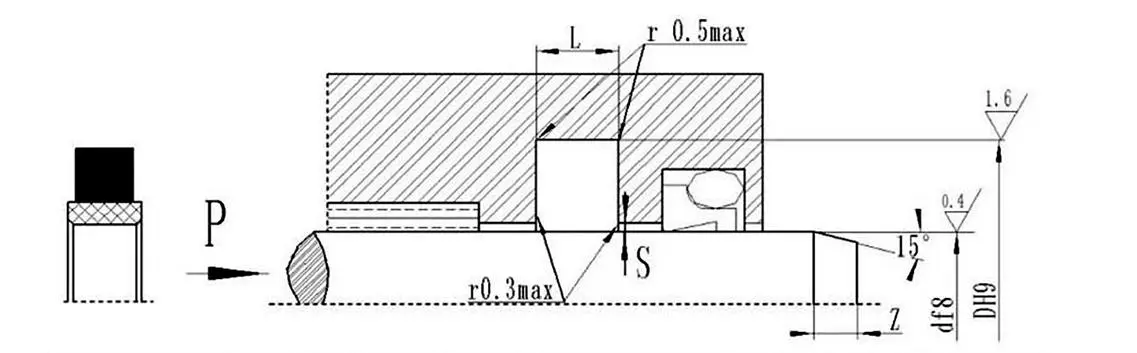

Bestellen Sie das Modell SPN-d*DL-PTFE3-R01: Stabdurchmesser*Nutbodendurchmesser*Nutbreite
SPN-Modell PTFE3 – Modifizierter PTFE-Materialcode R01 – Rechteckiger Ring-Materialcode
