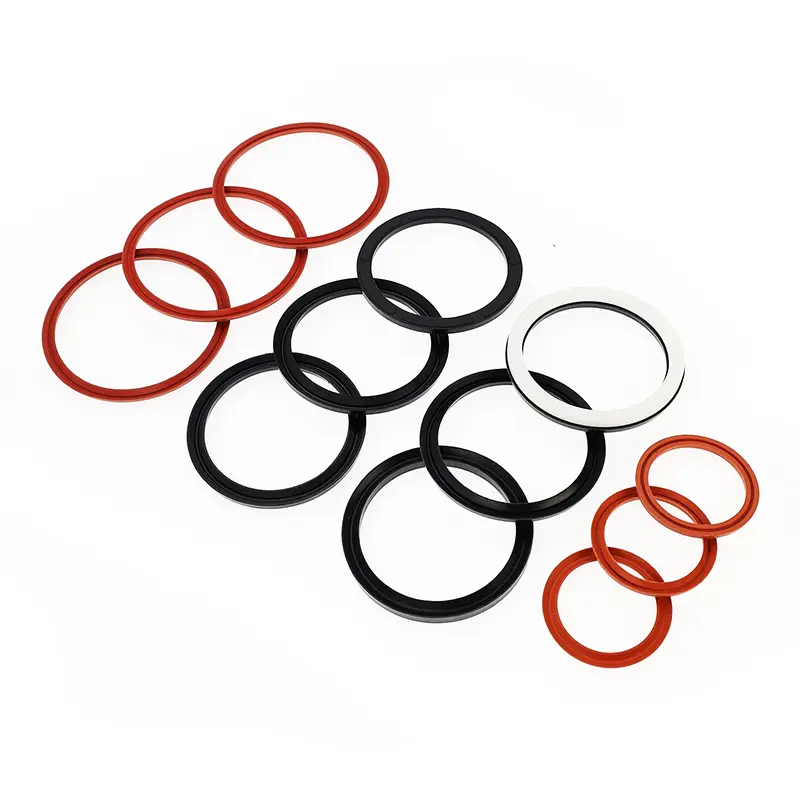

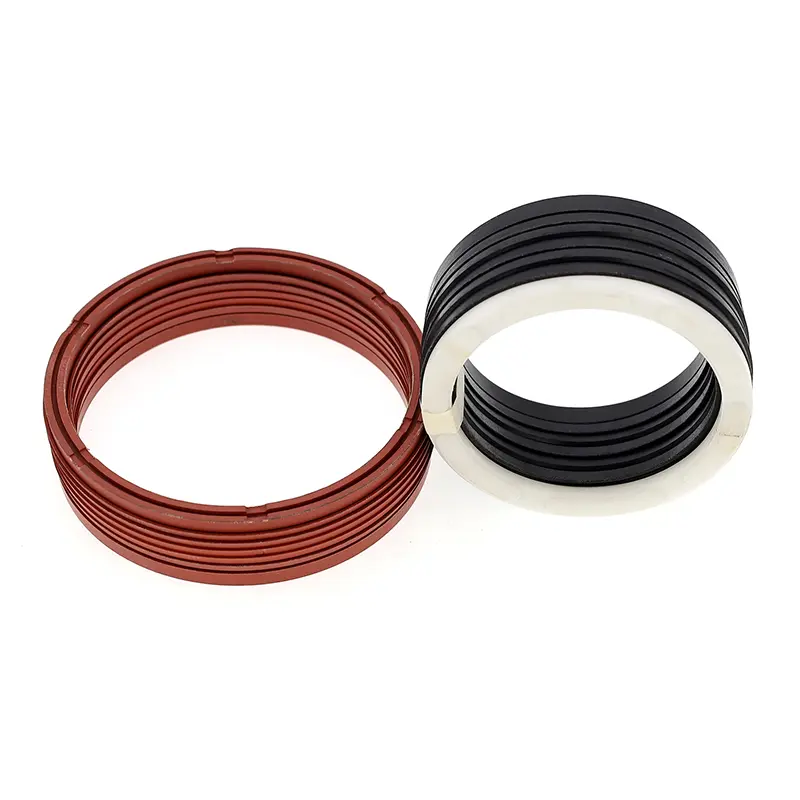

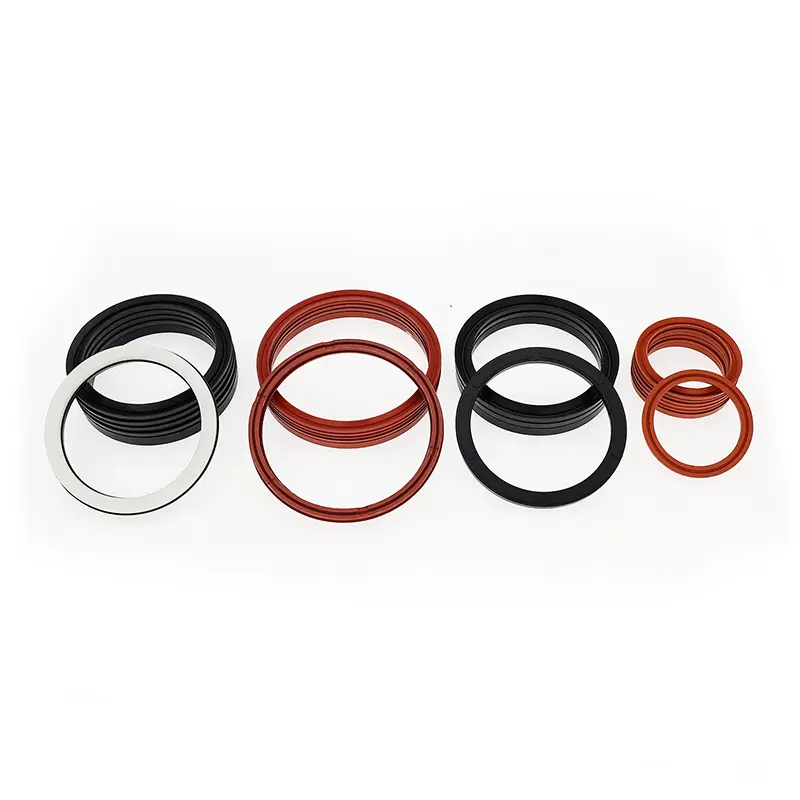

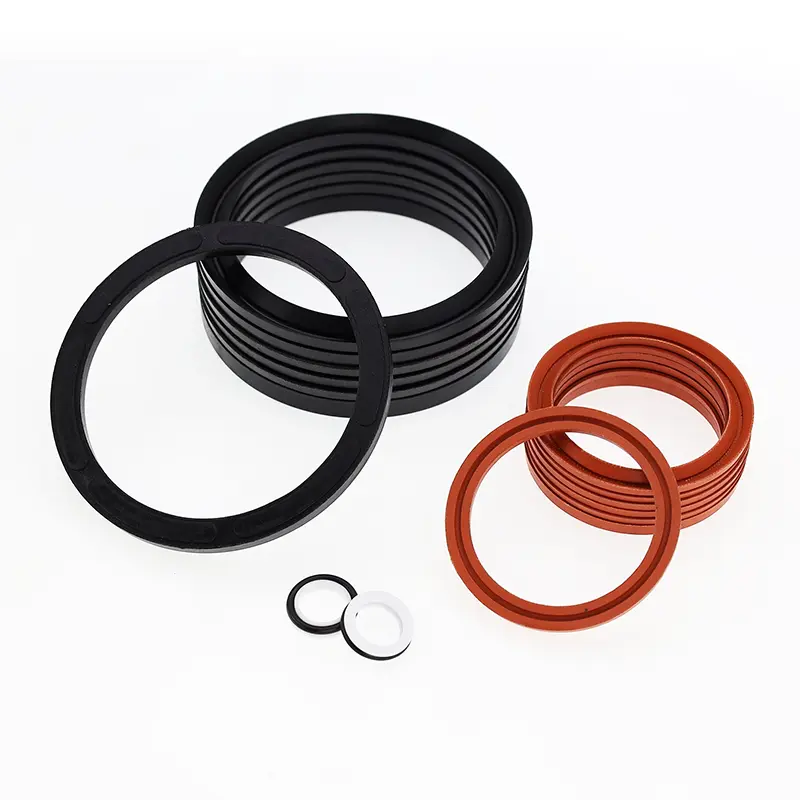

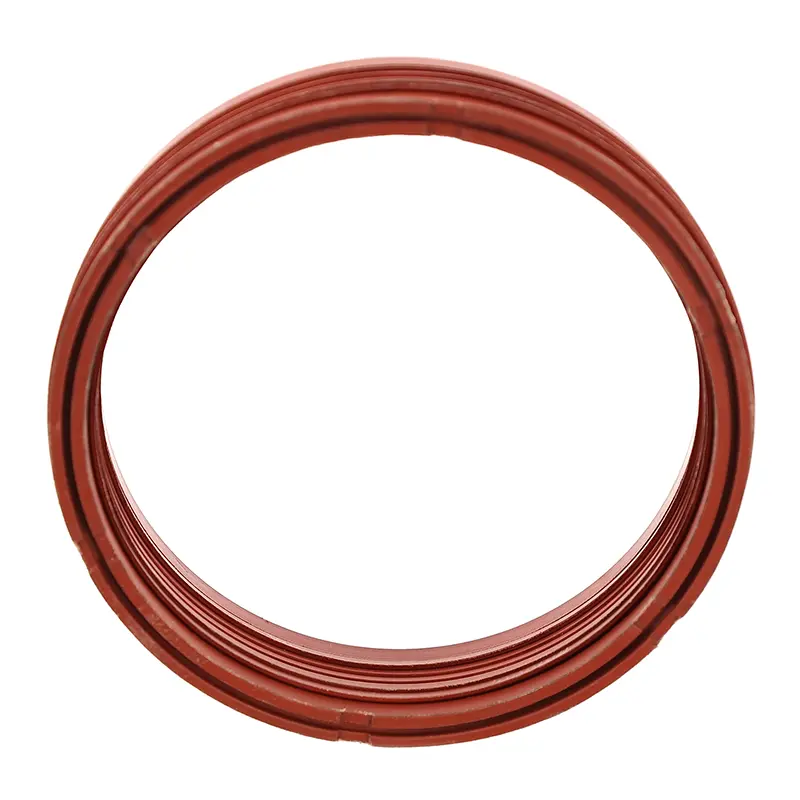

Die V-förmige Kombinationsdichtung für Kolbenstangen besteht aus einem Satz (mindestens drei) V-förmigen Dichtringen, einem Kompressionsring und einem Stützring. Es eignet sich für die unidirektionale Druckabdichtung bei Kolbenhydraulikanwendungen. Beim Einbau muss ein mit dem Dichtungsmaterial verträgliches Fett aufgetragen werden. Der Einbau in eine monolithische (geschlossene) Nut ist nicht möglich.
Merkmale:
1. Es steht eine große Auswahl an Materialien zur Verfügung, die eine optimale Anpassung an verschiedene Anwendungen ermöglichen.
2. Geeignet für den Einsatz unter rauen Betriebsbedingungen und passt sich nahezu allen Medien und anspruchsvollen Bedingungen an.
3. Lange Lebensdauer, geeignet für ölfreie Schmierdichtungen (bei entsprechender Materialauswahl).
4. Durch Anpassen der Dichtung können eine einstellbare Dichtleistung und Reibung erreicht werden, und die axiale Abmessung kann durch Hinzufügen oder Entfernen von V-förmigen Dichtungsringen angepasst werden.
5. Wirksam auch bei schlechter Dichtflächenqualität.
Anwendbare Betriebsbedingungen (Extreme Werte sollten nicht gleichzeitig auftreten)
|
Druck MPa |
Temperatur ℃ |
Geschwindigkeit m/s |
Medium |
|||
|
≤60 |
-35~+100 (Nitrilkautschuk oder Nitrilgewebekautschuk) |
-20~+200 (Fluorkautschuk oder Fluorkautschukgewebe) |
-200~+260 (PTFE) |
≤0,5 (Gummi oder gewebeverstärkter Gummi) |
≤15 (PTFE) |
Fast alle Medien (sinnvolle Wahl der Materialkombination) |
Materialien
1. Druckringmaterialien: PTFE, Nitril-Butadien-Kautschuk (NBR)-Gewebe, Fluorkautschuk-Butadien-Kautschuk-Gewebe, Nylon, Polyoxymethylen
2. V-Ring-Materialien: PTFE, Nitril-Butadien-Kautschuk (NBR)-Gewebe, Fluorkautschuk, Fluorkautschuk-Butadien-Kautschuk-Gewebe, Polyurethan
3. Stützringmaterialien: Nitril-Butadien-Gummigewebe, Fluorkautschuk-Butadien-Gummigewebe, Nylon, Polyoxymethylen, PTFE
Bestellbeispiel
|
Modell |
Material |
Anwendbarer Geltungsbereich |
Versiegelung |
|
RC15-A |
V-Ring: NBR-Gewebe, Druckring, Stützring: NBR-Gewebe/PA/POM/PTFE |
Normale Temperatur, hoher Druck |
Gut |
|
RC15-B |
V-Ring: FKM-Gewebe, Druckring, Stützring: FKM-Gewebe/PTFE |
Hohe Temperatur, hoher Druck |
Gut |
|
RC15-C |
V-Ring: NBR, Druckring, Stützring: NBR-Gewebe/PA/POM/PTFE |
Normale Temperatur, mittlerer und niedriger Druck |
Exzellent |
|
RC15-D |
V-Ring: FKM, Druckring, Stützring: FKM-Gewebe/PTFE |
Hohe Temperatur, mittlerer und niedriger Druck |
Exzellent |
|
RC15-E |
V-Ring: NBR+NBR-Gewebekombination, Druckring, Stützring: NBR-Gewebe/PA/POM/PTFE |
Normale Temperatur, mittlerer und hoher Druck |
Sehr gut |
|
RC15-F |
V-Ring: FKM+FKM-Gewebekombination, Druckring, Stützring: FKM-Gewebe/PTFE |
Hohe Temperatur, mittlerer und hoher Druck |
Sehr gut |
|
RC15-G |
V-Ring, Druckring, Stützring: PTFE1/PTFE2/PTFE3/PTFE4 |
Korrosive Medien mit hoher Temperatur und hohem Druck |
Normal |
|
RC15-H |
V-Ring: PU, Druckring, Stützring: PU/PA/POM/PTFE |
Normale Temperatur, mittlerer und hoher Druck |
Sehr gut |

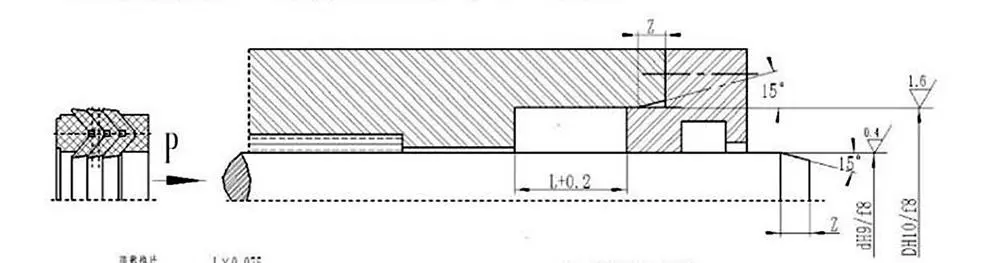

Vorschriften zur Montagefase
|
Stabdurchmesser d |
Fasenlänge Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
V-förmige Dichtungen können durch Anpassen der Dichtung in der axialen Dimension angepasst werden, um eine optimale Abdichtung und Reibung zu erreichen. Der anfängliche Verschleiß nach längerem Betrieb kann durch Anpassung des Axialmaßes verlängert werden. Das empfohlene Design für die axiale Abmessung des einstellbaren Dichtungshohlraums beträgt 1,025 l, mit einem Einstellbereich von 7,5 % l.
