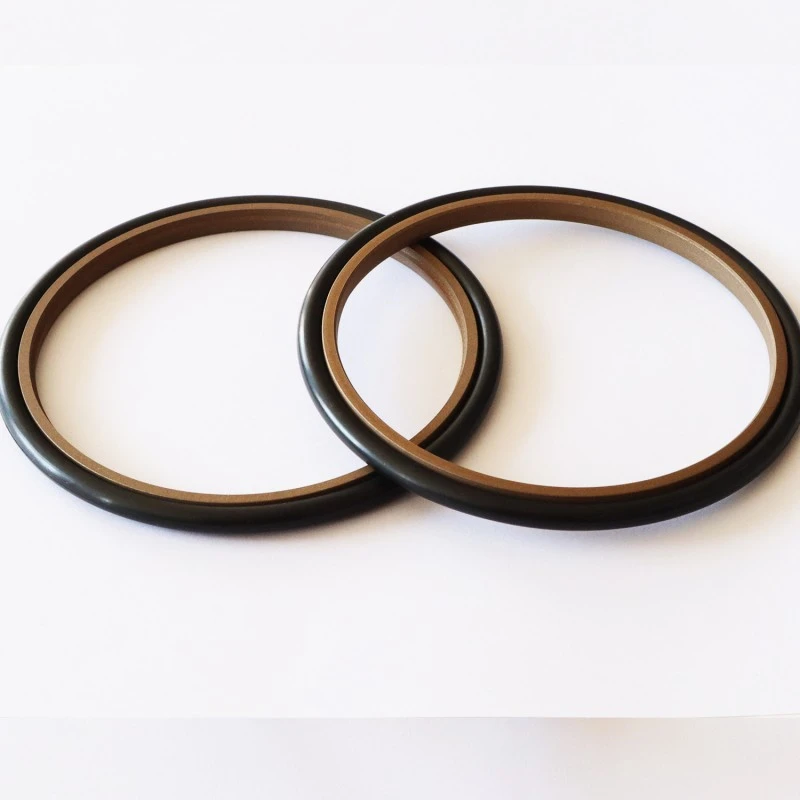

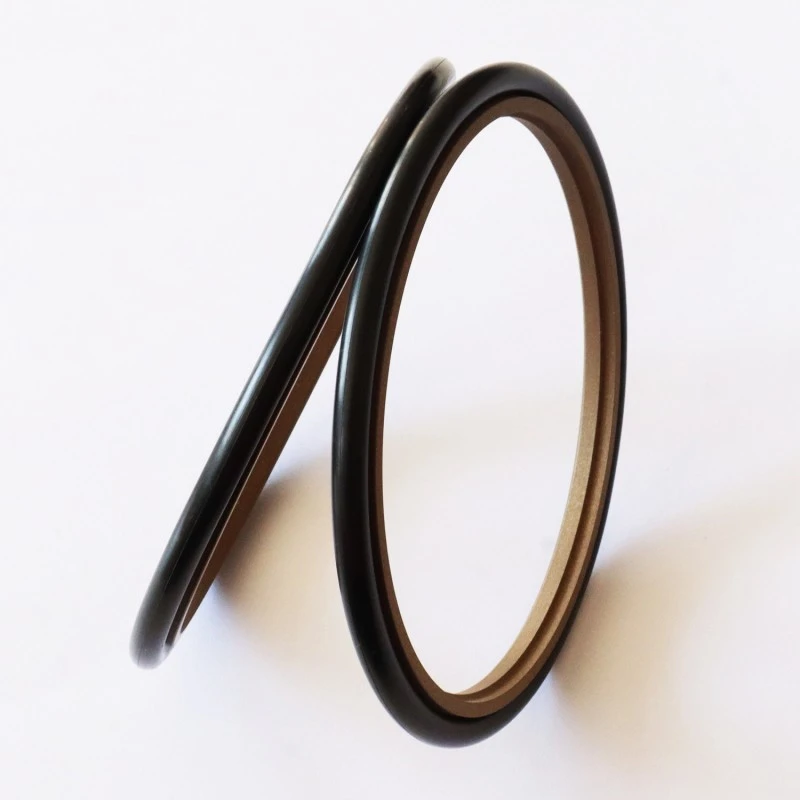

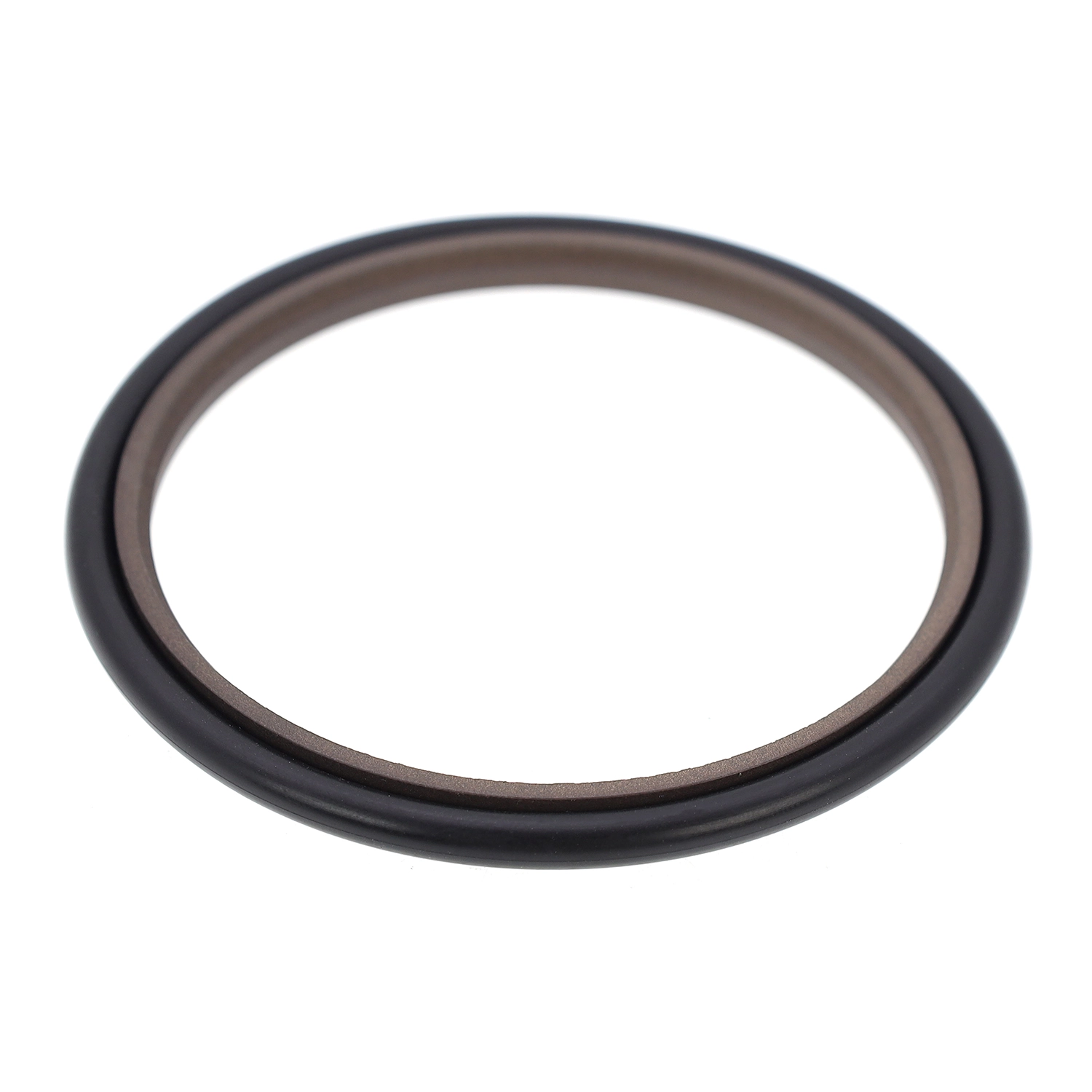

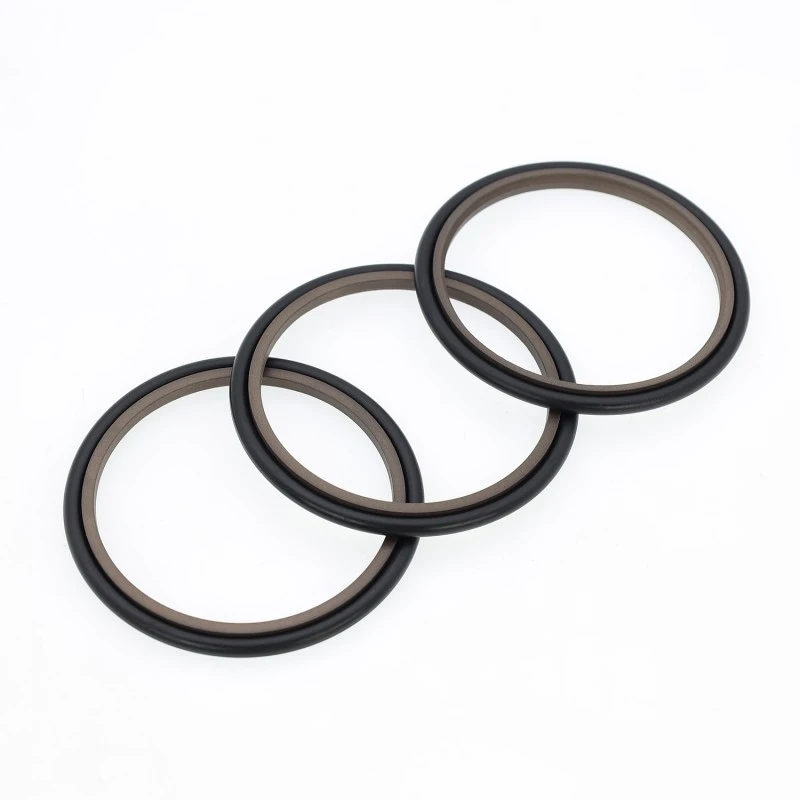

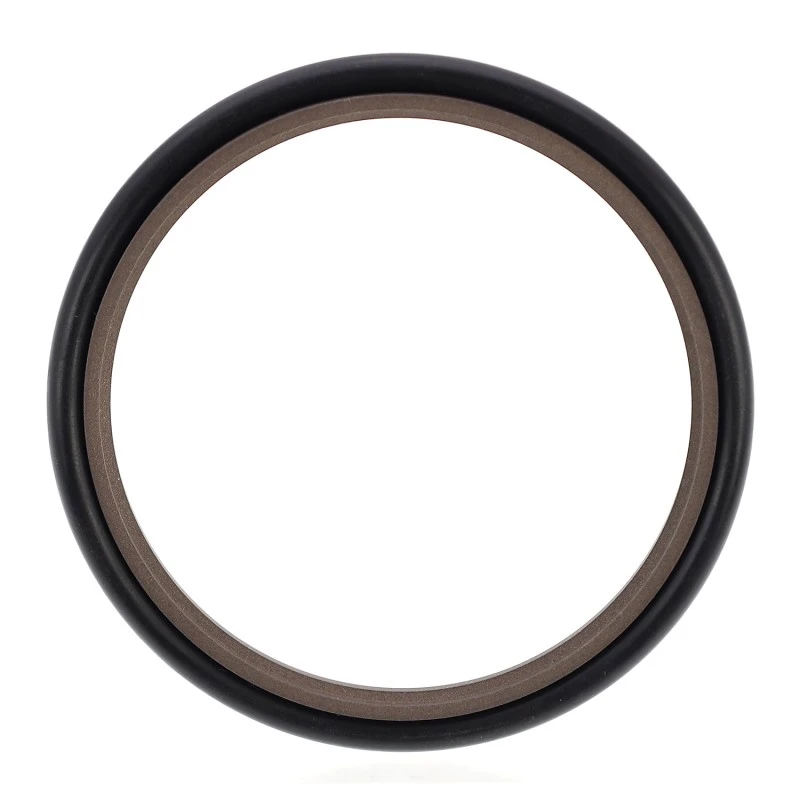

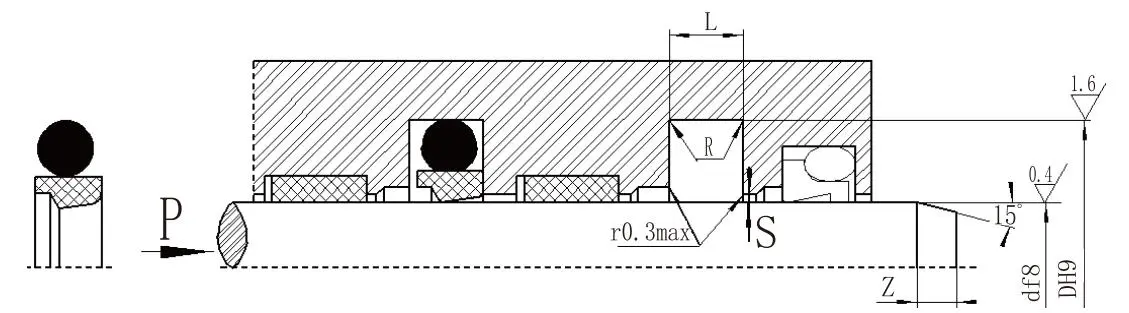

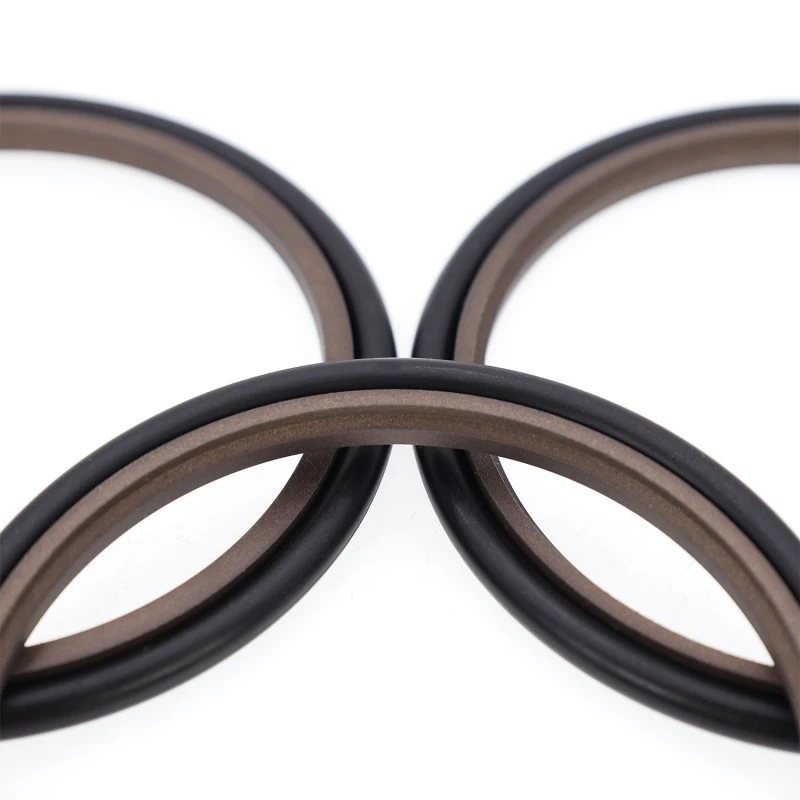

Die Stufendichtung besteht aus einem PTFE-gefüllten Stufendichtring und einem O-Ring und eignet sich für die unidirektionale Druckabdichtung in Kolbenhydraulikanwendungen. Der O-Ring sorgt für Radialkraft und gleicht den Verschleiß des Dichtungsrings aus. Es wird im Allgemeinen in Verbindung mit einem Führungsring verwendet. Bei Stabdurchmessern unter 30 mm sollte eine geteilte (offene) Nutkonstruktion verwendet werden.
Merkmale:
1. Geringe Reibung, geringer Anlaufwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Kriechen;
2. Hohe Druckstabilität unter Druck und rauen Bedingungen;
3. Lange Lebensdauer, geeignet für ölfreie Schmierdichtungen;
4. Geeignet zum Abdichten von Medien mit niedriger Viskosität wie Wasser;
Anwendbare Betriebsbedingungen (Extreme Werte sollten nicht gleichzeitig auftreten)
|
Druck MPa |
Temperatur ℃ |
Geschwindigkeit m/s |
Medium |
|
≤60 |
-35~+100 (passender O-Ring NBR) |
≤6 |
Hydrauliköl auf Mineralbasis, flammhemmende Flüssigkeit (HFA/HFB), Wasser usw. |
|
-20~+200 (passender O-Ring FKM) |
Materialauswahl
1. Verfügbare O-Ring-Materialien: R01 Nitril-Butadien-Kautschuk (NBR), RO2 Fluorkautschuk (FKM) usw.
2. Dichtungsringmaterialien: PTFE2, PTFE3, PTFE4, PU usw.
Bestellbeispiel
Bestellmodell: RC11-40x55,1x6,3-PTFE3-R01
Bestellmodell: RC11-B-40x55,1x6,3-PTFE3-RO2 Modell: Stangendurchmesser x Nutdurchmesser x Nutbreite PTFE3 (modifiziertes PTFE) Materialcode: R01, R02 – O-Ring-Materialcode
