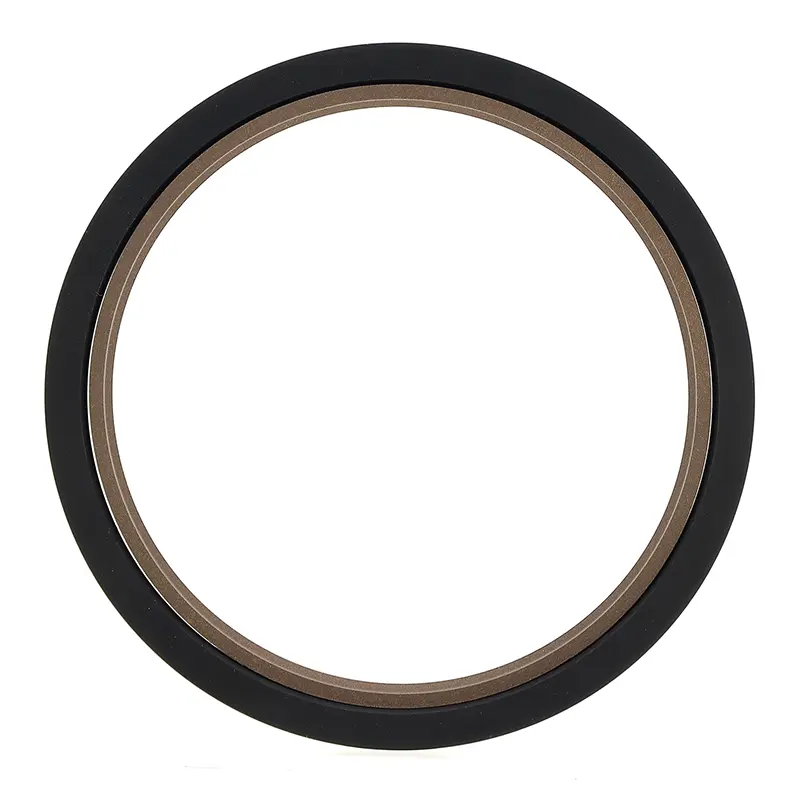

Hochleistungs-Kolbenstangen-Stufendichtungen (Step Seals) bestehen aus einem PTFE-gefüllten Stufendichtring und einem rechteckigen Gummiring. Sie eignen sich für die unidirektionale Druckabdichtung in Kolbenhydraulikanwendungen. Der rechteckige Ring sorgt für Radialkraft und gleicht den Verschleiß des Dichtungsrings aus. Sie werden im Allgemeinen in Verbindung mit einem Führungsring verwendet. Bei Stabdurchmessern unter 30 mm sollten geteilte (offene) Nuten verwendet werden. Sie werden häufig in Hochleistungshydraulikgeräten verwendet.
Merkmale:
1. Geringe Reibung, geringer Anlaufwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Kriechen;
2. Hohe Druckstabilität unter Druck und rauen Bedingungen;
3. Lange Lebensdauer, geeignet für ölfreie Dichtungen;
4. Geeignet zum Abdichten niedrigviskoser Medien wie Wasser.
Anwendbare Betriebsbedingungen (Extreme Werte sollten nicht gleichzeitig auftreten)
|
Druck MPa |
Temperatur ℃ |
Geschwindigkeit m/s |
Medium |
|
≤60 |
-35~+100 (passender O-Ring NBR) |
≤6 |
Hydrauliköl auf Mineralbasis, flammhemmende Flüssigkeit (HFA/HFB), Wasser usw. |
|
-20~+200 (passender O-Ring FKM) |
Materialauswahl
1. Verfügbare Materialien für rechteckige Ringe: R01-Nitrilkautschuk (NBR), R02-Fluorkautschuk (FKM) usw.
2. Dichtungsringmaterialien: PTFE2, PTFE3, PTFE4, PU usw. (siehe Materialbeschreibung).
Bestellbeispiel
Bestellmodell: RC12 – 40 x 55 x 7,5 mm – PTFE3 – RO1-Modell – Stangendurchmesser x Nutdurchmesser x Nutbreite; PTFE3 – Modifizierter PTFE-Materialcode; R01 – Materialcode für rechteckige Ringe
