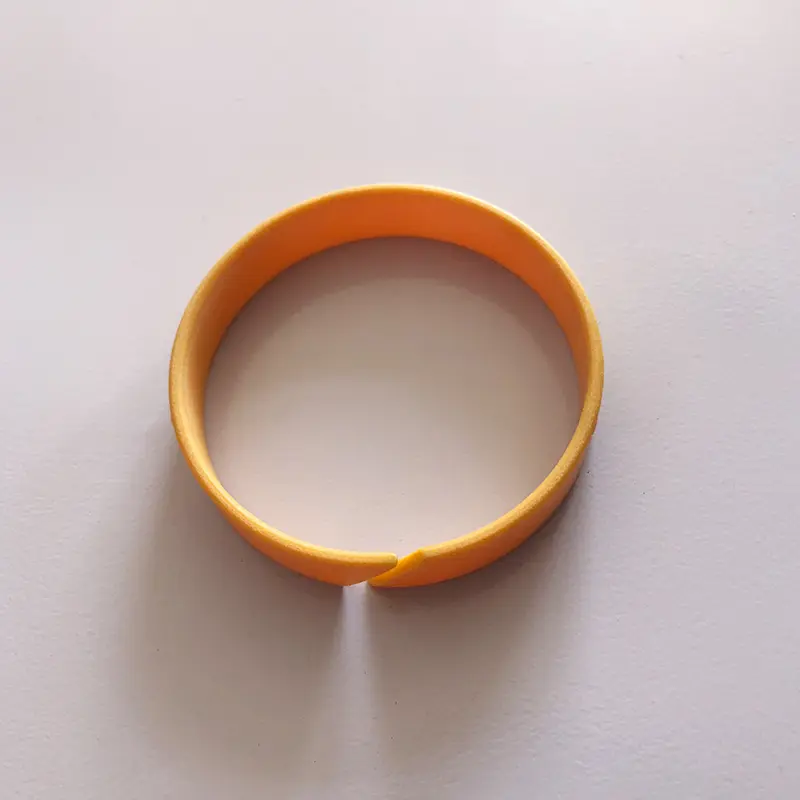

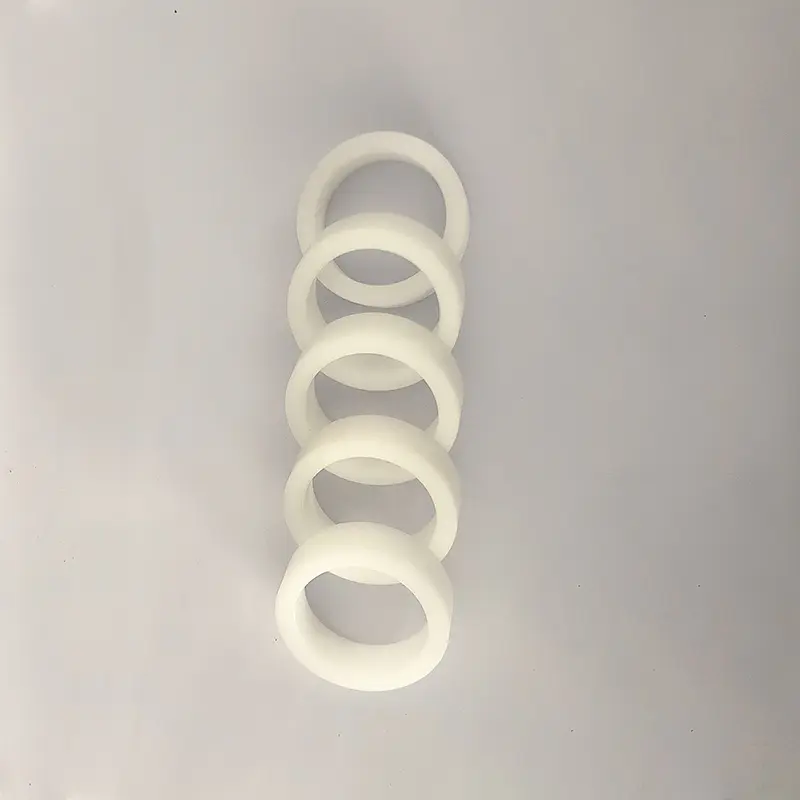

Der Hilfsring ist eine wichtige Grundkomponente des Hydraulikzylinders. Ruichen Seal hat erfolgreich mit dem Stoff verstärkte phenolische Stützring (Gürtel) entwickelt, um der Entwicklung des internationalen Schieberringes Combined Seal und der weichen Stützstruktur einzuhalten. Nach Jahren der Praxis übersteigt die Qualität ähnlicher ausländischer Produkte und wurde von den Benutzern gut aufgenommen. Die Leistungstabelle kann als Referenz verwendet werden.

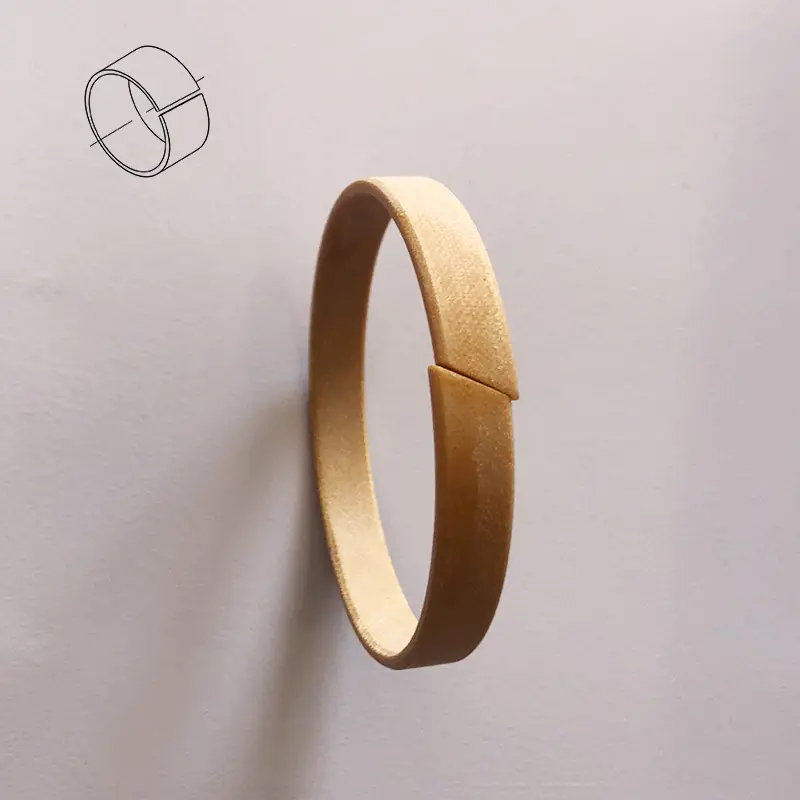

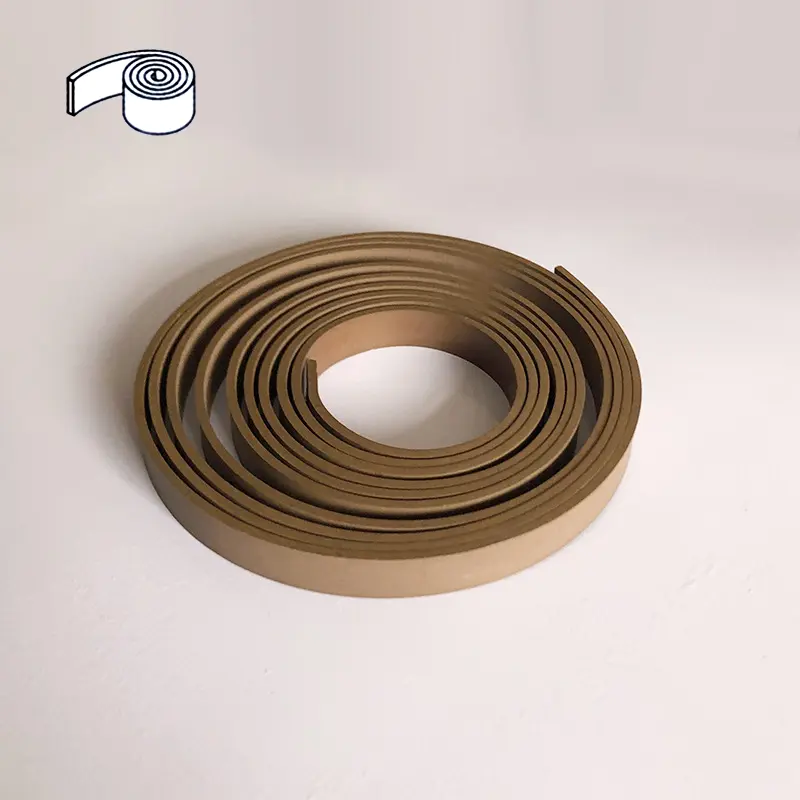

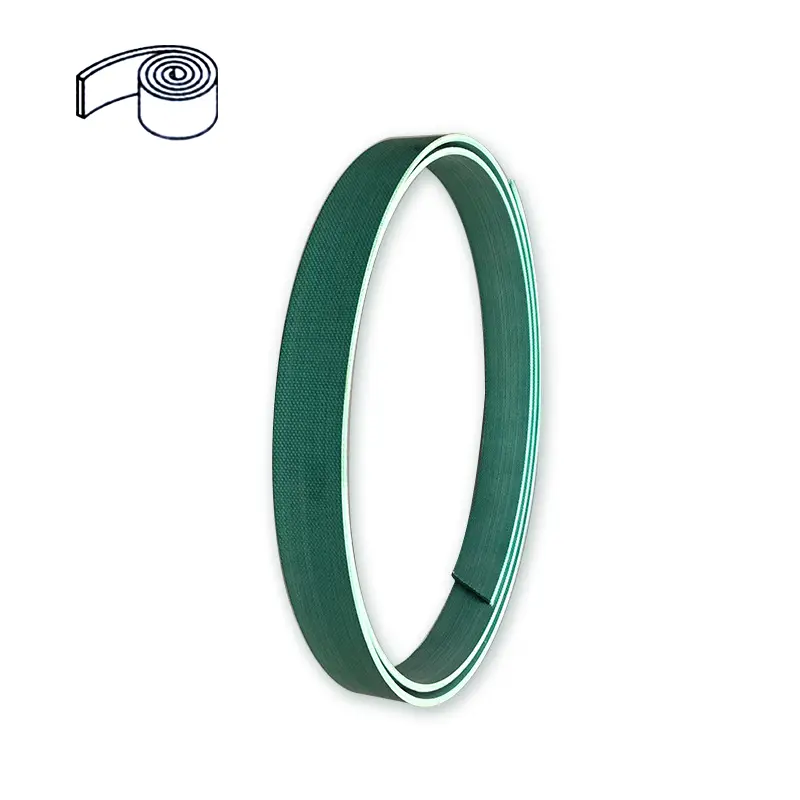

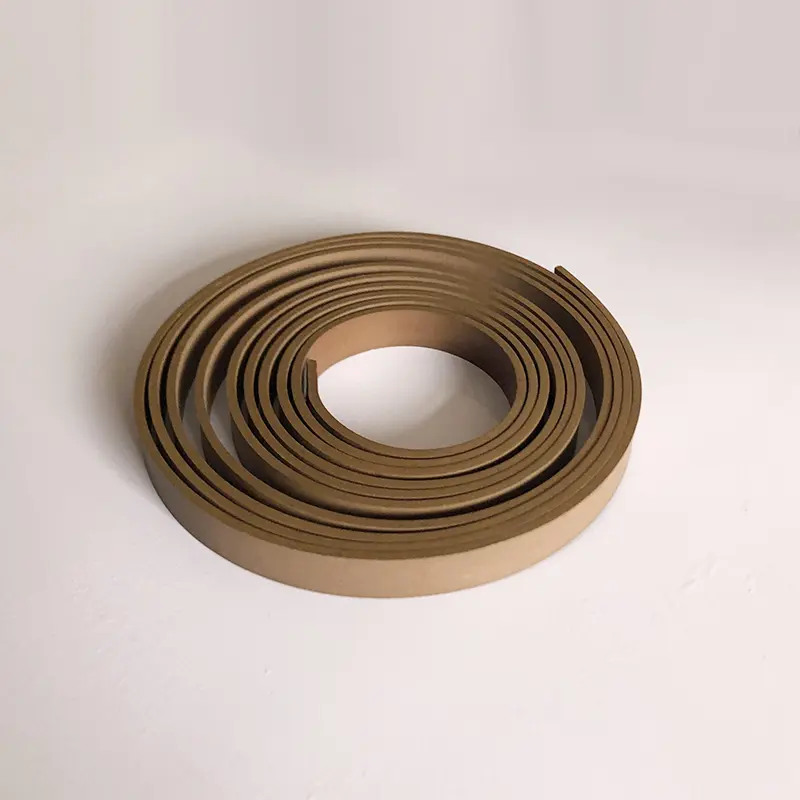

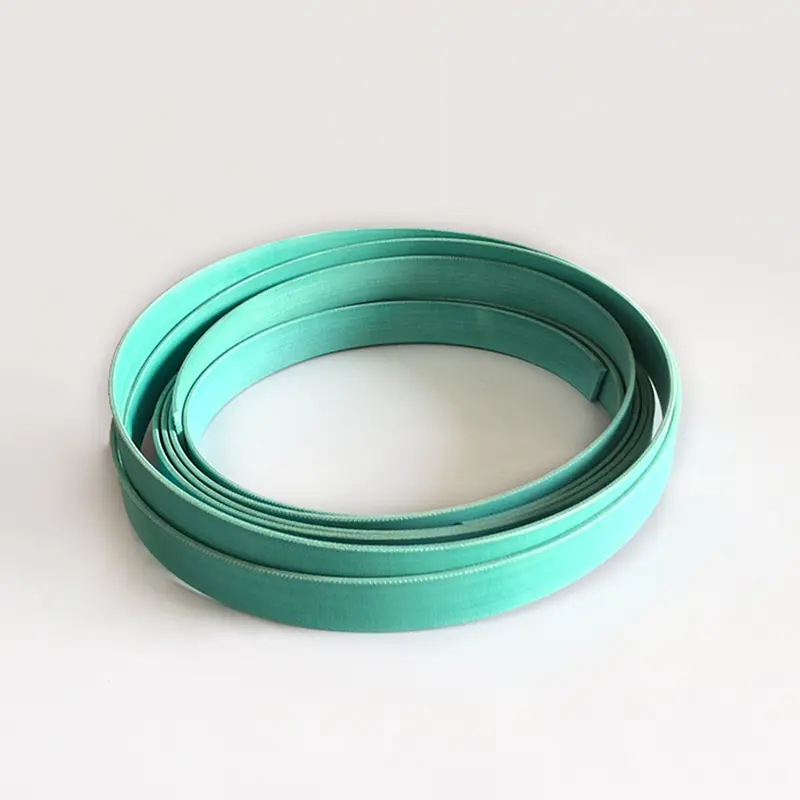

In Bezug auf den Führungsgürtel fügt RC1081 verstärktes Polytetraethylen-Führungsriemen Bronzepulver zu PTFE usw. mit hohem Trag-, niedriger Verschleiß, geringer Reibung und ohne kriechenden Eigenschaften hinzu. RC1082 mit Stoffverstärkten verstärkte Phenolhalle Gürtel nimmt phenolisches Stoffverstärkungsmaterial an, und seine radiale tragende Kapazität ist besser als die des PTFE-Führungsgürtels. Beide werden in Rollen geliefert, die einfach zu schneiden und zu installieren sind und Metallkontakten vermeiden können. RCS- und RCT -Führungsringe werden für Kolbenstangen bzw. Kolben verwendet.
Verschleißresistente Ringe haben die Funktion, den Kolben- oder Kolbenstab genau im hydraulischen Zylinder und absorbierende Radialkraft zu leiten, die den Metallkontakt verhindern können. Im Vergleich zu Metallbeschwerken haben nicht-metallische Verschleißringe die Vorteile des Verschleißfestigkeit, vermeiden Metallkontakt, Unterdrückung von Vibrationen, eine größere radiale Räumung, einfache Rillen und einfache Installation und niedrige Wartungskosten. Sie werden weit verbreitet. Unter ihnen sind in Stoffverstärkten phenolische und PTFE-Führungsringe im Schneiden vor Ort und in den Bereitschaftstypen erhältlich.
In Bezug auf Führungshülsen wird GFAI für Kolbenstangen mit unterstützenden, Guiding- und staubsicheren Funktionen verwendet. GFI wird auch für Kolbenstangen verwendet, die eine unterstützende und leitende Rolle spielen. GFA wird für Kolben verwendet und bietet Unterstützung und Leitfaden. Diese Produkte helfen, hydraulische Zylinder in allen Aspekten stabil zu arbeiten.
Produktfunktionen und Anwendungen:
Bestellbeispiel:

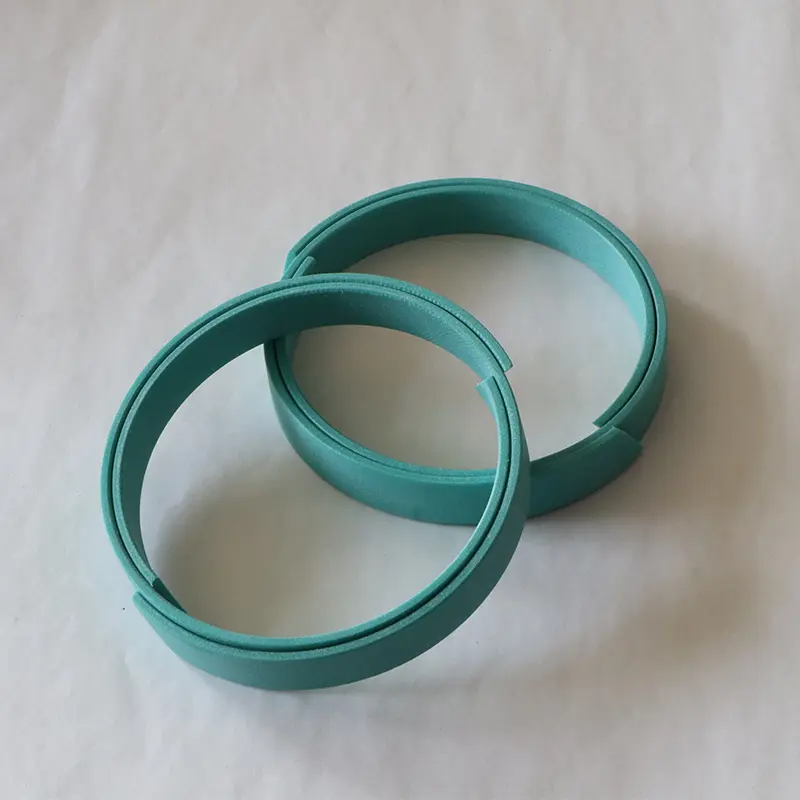

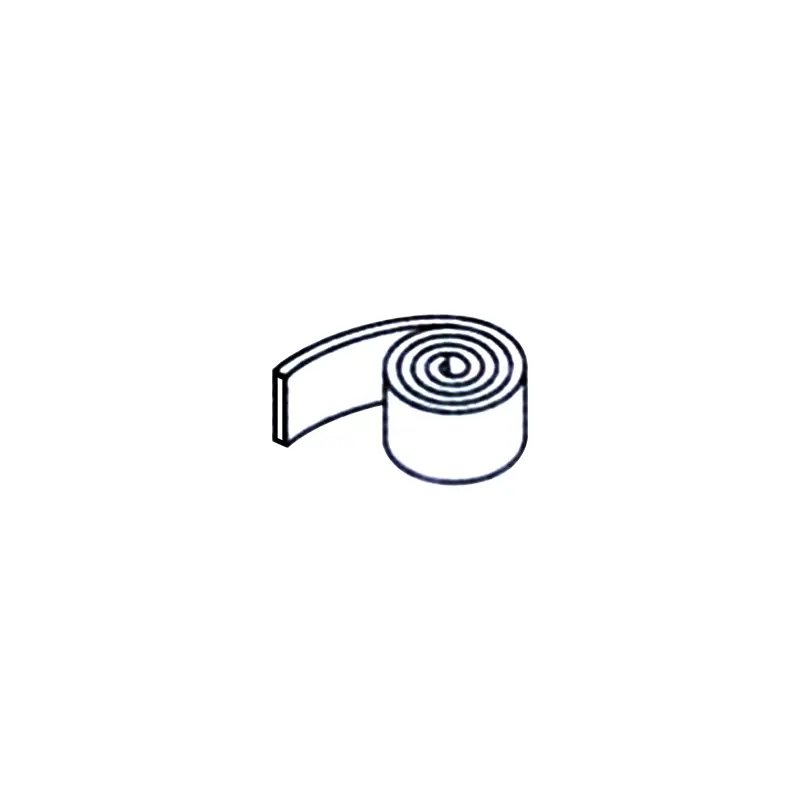

PTFE Guide Tape Bestellbeispiel RC1081-9.7x2.5

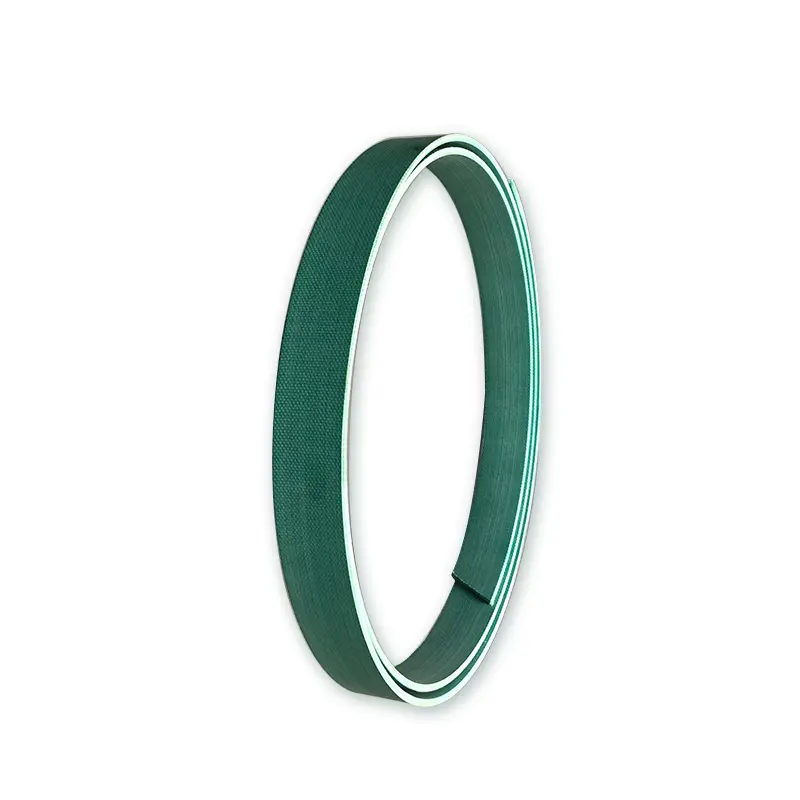

Beispiel für Phenoltuchanleitung Auftragsbeispiel RC1082-9.7x2.5

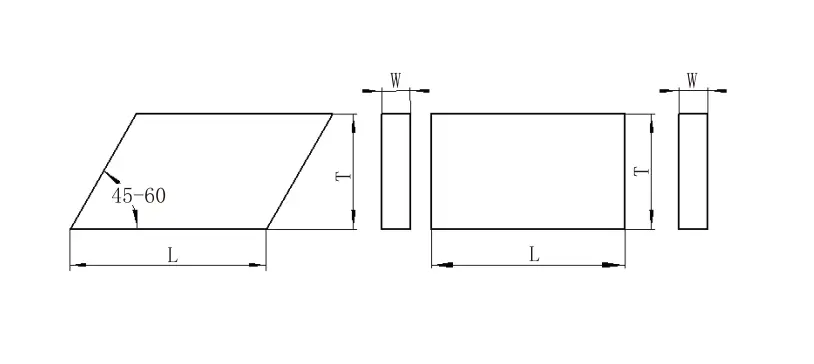

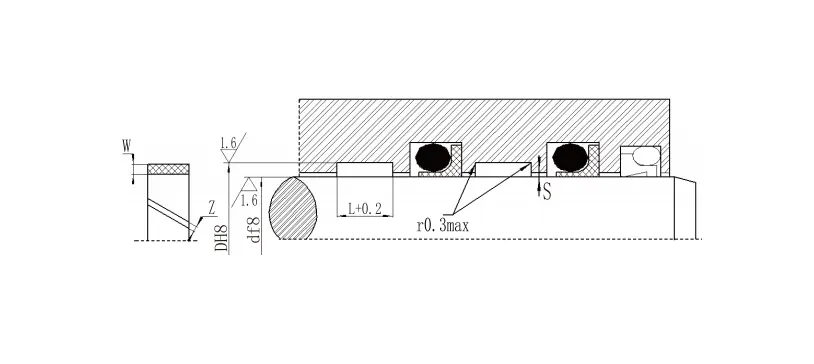

Schnittlängenberechnung
Für Welle: L = 3,1 (D+W) für Loch: L = 3,1 (D-W)
L --- Ringlänge D --- Wellendurchmesser d --- Lochdurchmesser w --- Ringdicke z --- Clearance

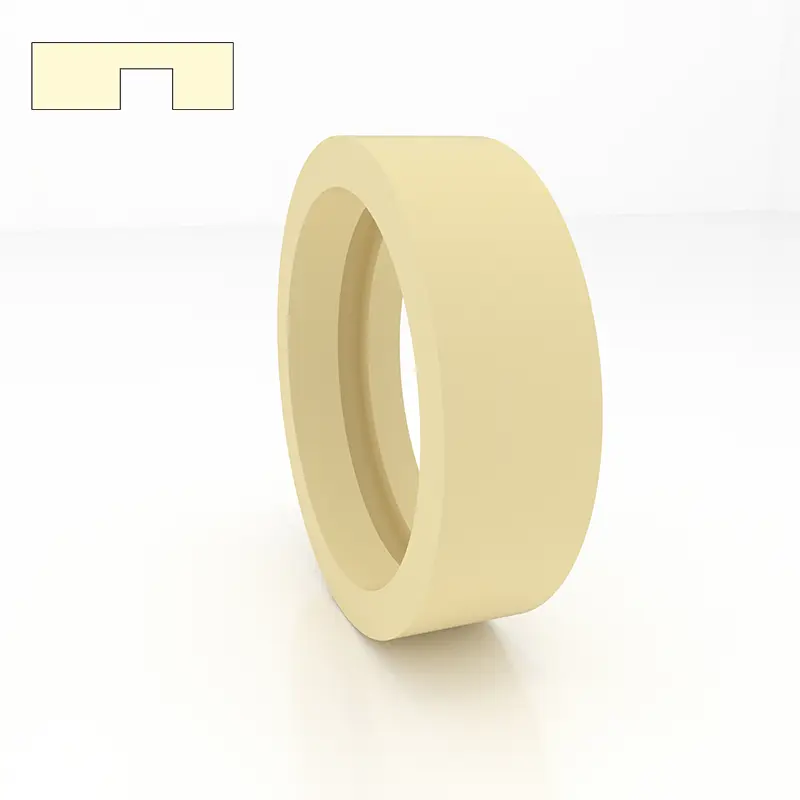

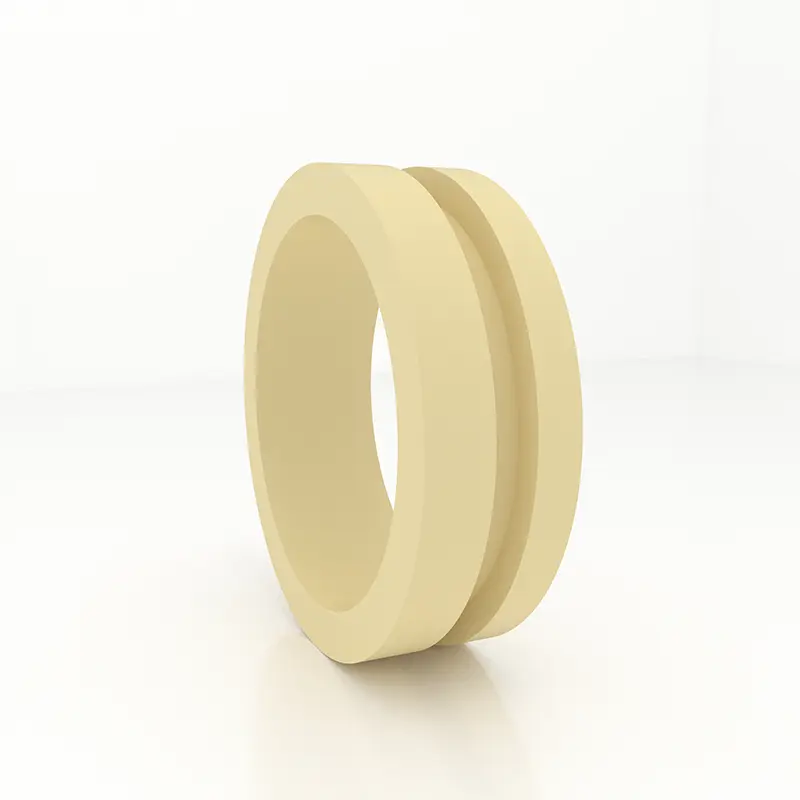

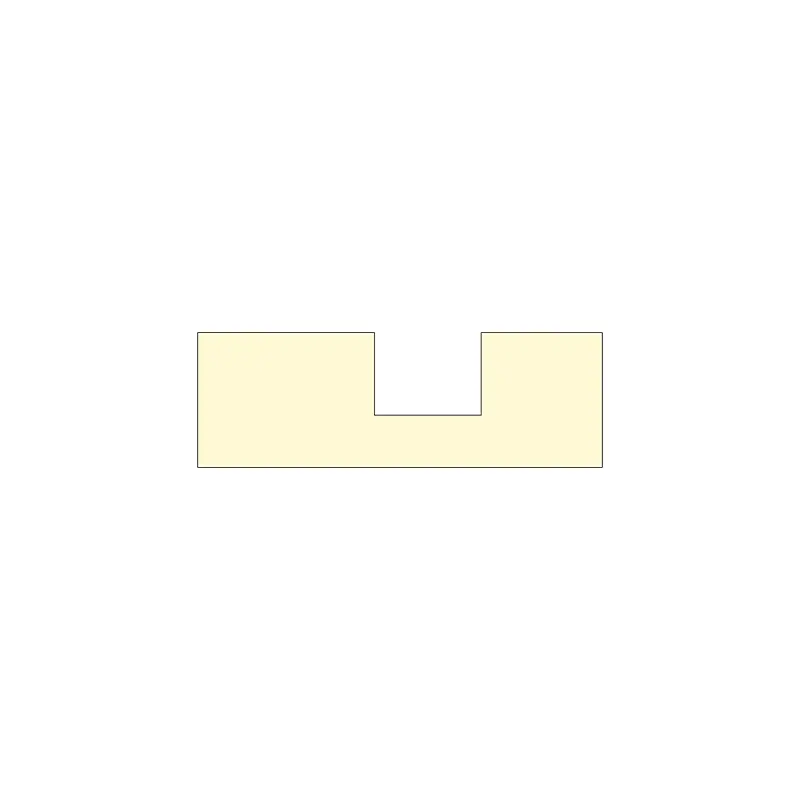

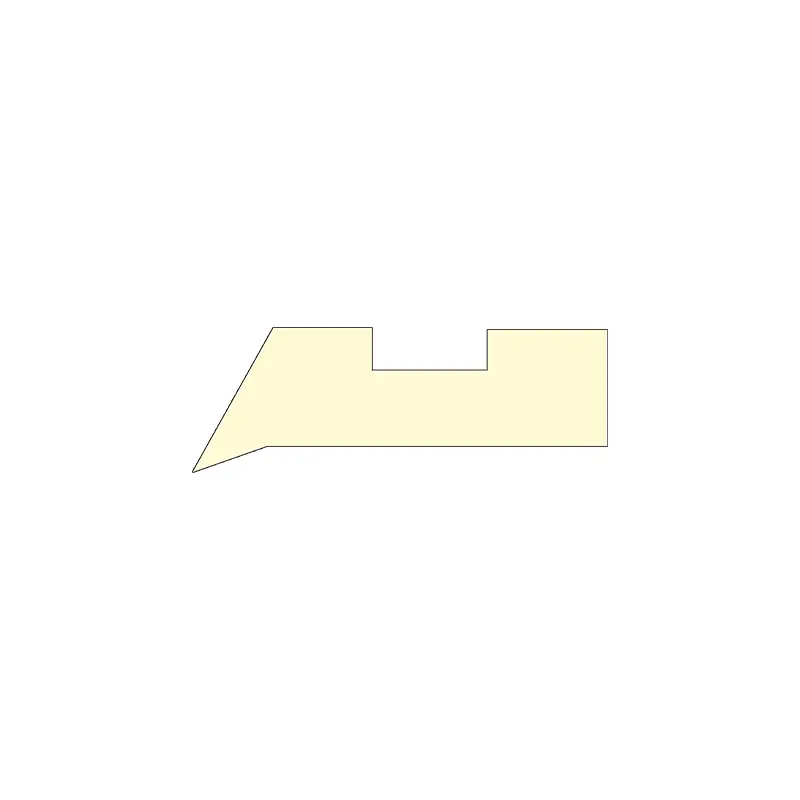

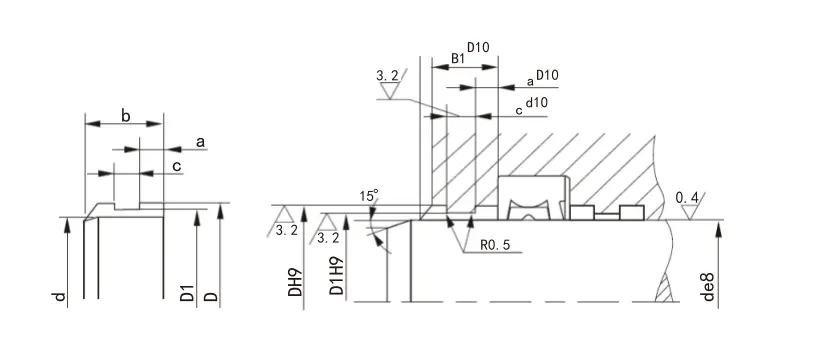

Guide Sleeve GFAI
1. Leistung und Verwendung: Führungshülse GFAI ist eine Führungshülle für die Kolbenstange, die die Kolbenstange unterstützt und führt und staubsichere Funktionen hat.
2. Material: Nylon PA, Polyoxymethylen -Pom und Polytetrafluorethylen -PTFE.
3. Arbeitsbedingungen: Arbeitstemperatur: -55 ～+225 ℃ (PTFE wird über 120 ℃ verwendet).
4. Designstandard: Bei der Entwerfen und Auswahl finden Sie die FAI -Serie von Hunger Company.
5. Markierungs- und Bestellmethode: Führungshülse GFAI ist mit Bestellnummer markiert, Beispiel: GFAI-0600PTFE

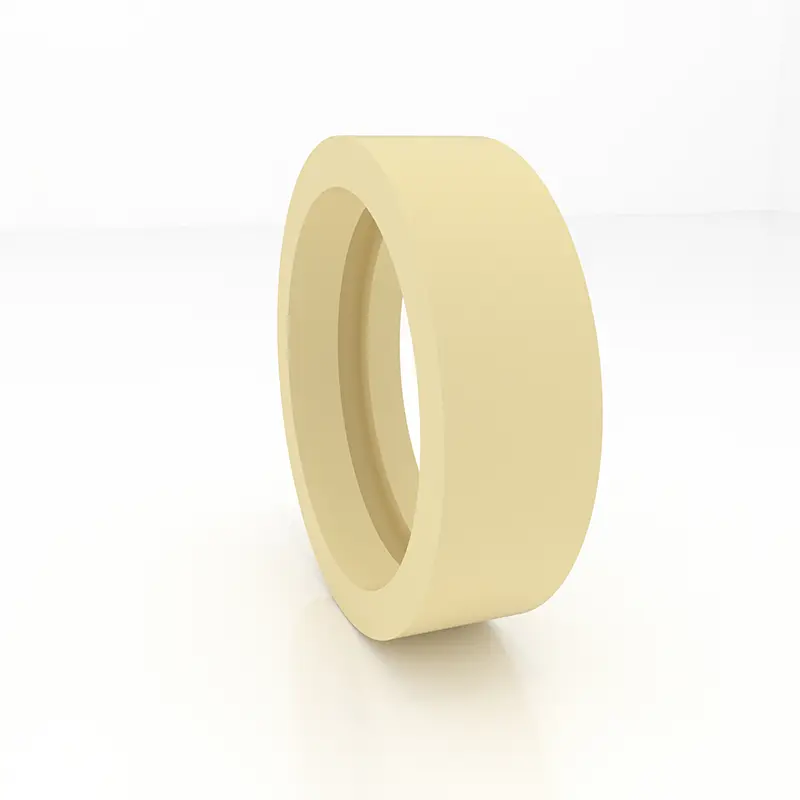

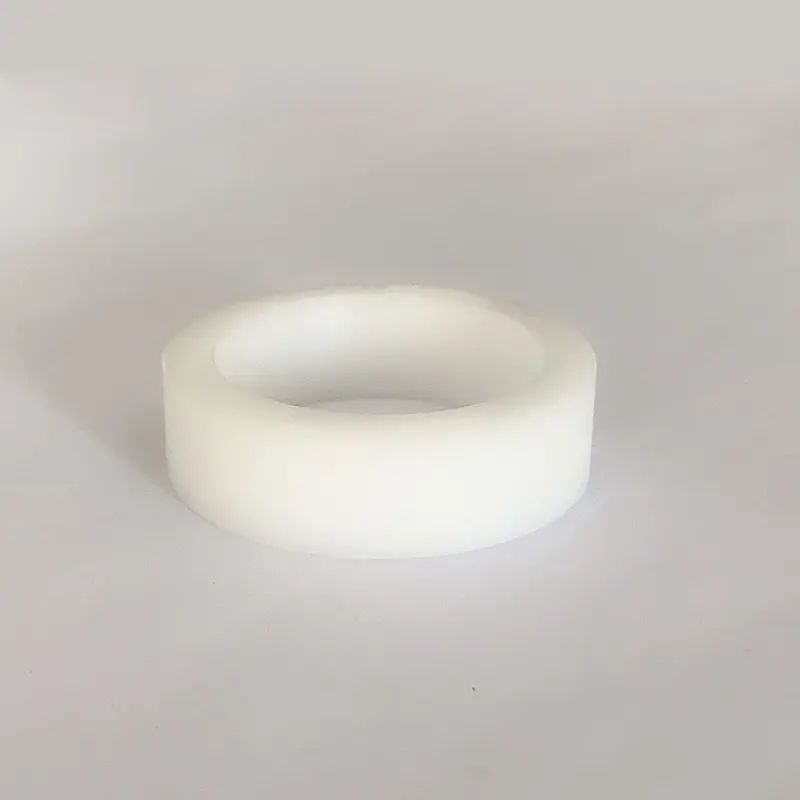

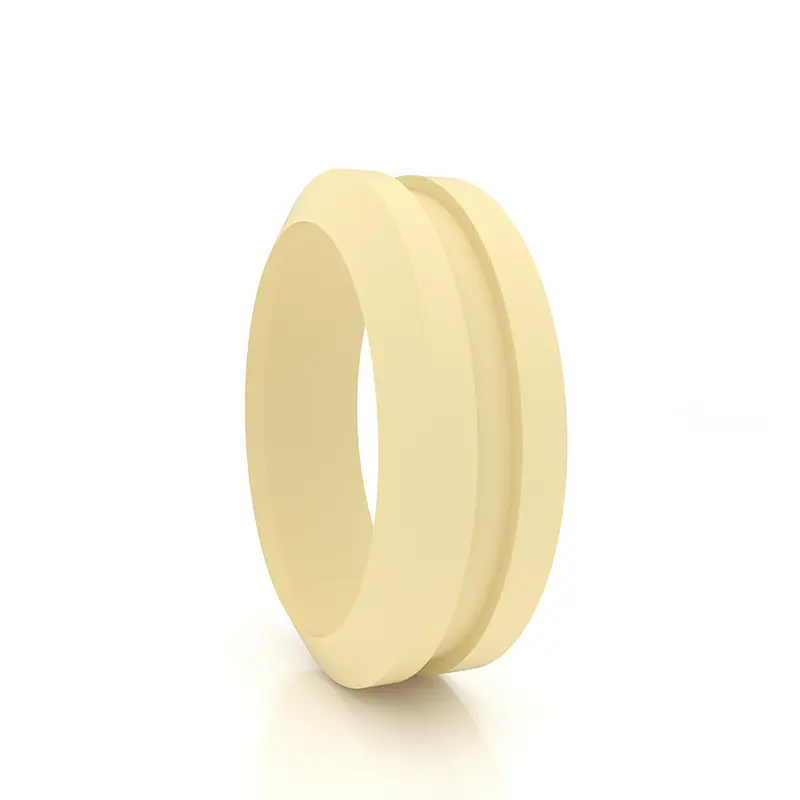

Guide Sleeve GFI
1. Leistung und Verwendung: Führungshülse GFI ist eine Führungshülle für die Kolbenstange, die die Kolbenstange unterstützt und führt.
2. Material: Nylon PA, Polyoxymethylen -Pom und Polytetrafluorethylen -PTFE.
3. Arbeitsbedingungen: Arbeitstemperatur: -55 ~+255 ℃ (PTFE wird über 120 ℃ verwendet)
4. Designstandard: Bei der Entwerfen und Auswahl finden Sie die FI -Serie von Hunger.
5. Markierung und Bestellmethode: Führungshülse GFI ist mit Bestellnummer markiert, Beispiel: GFI-0360PA

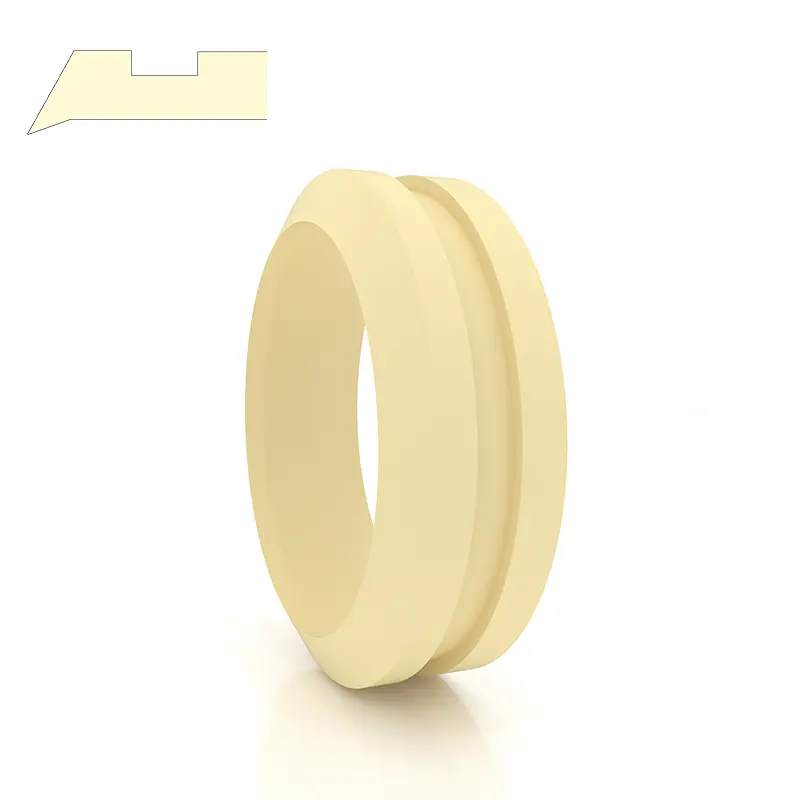

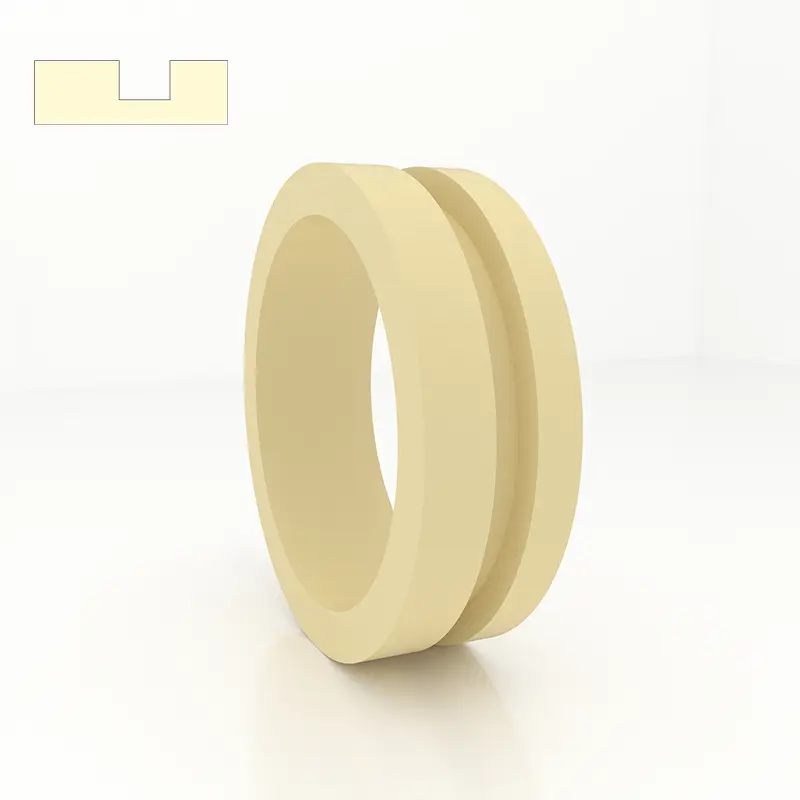

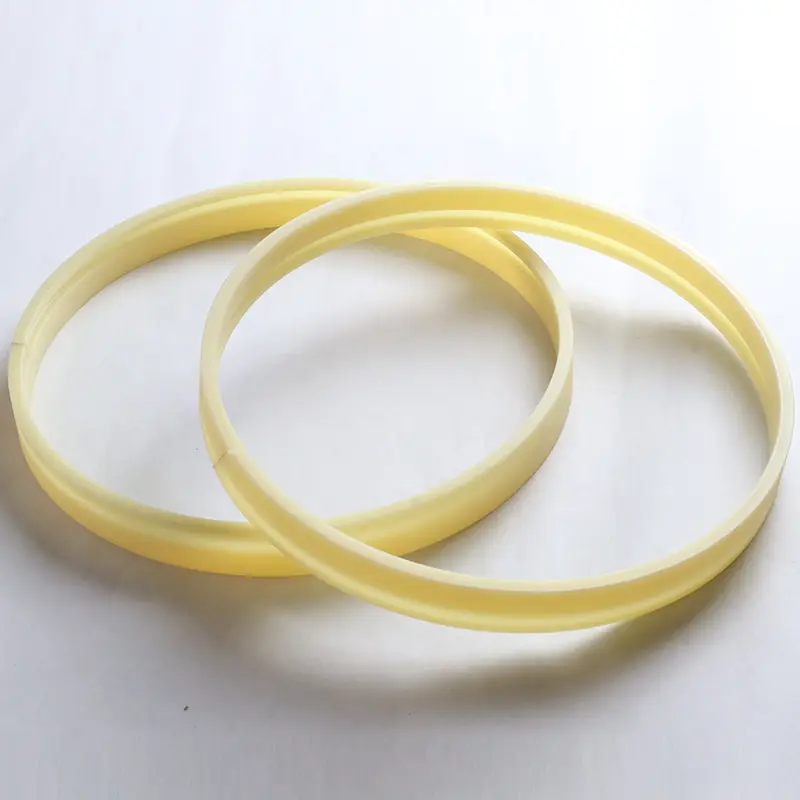

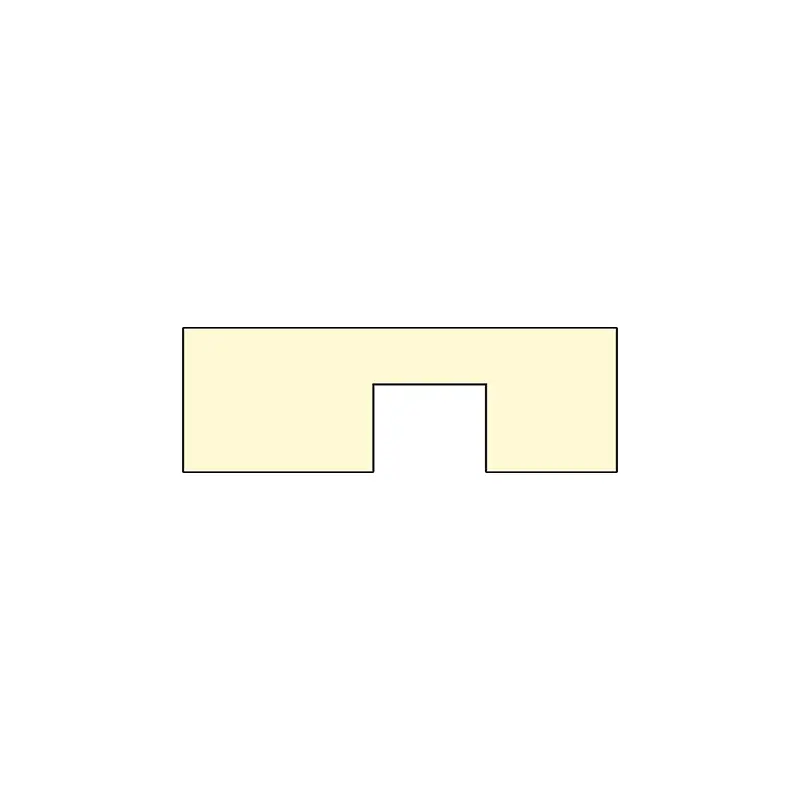

Guide Sleeve GFA
1. Leistung und Verwendung: Führungshülse GFA ist eine Führungshülle für Kolben, die den Kolben unterstützt und führt.
2. Material: Nylon PA, Polyoxymethylen -Pom und Polytetrafluorethylen -PTFE.
3. Arbeitsbedingungen: Arbeitstemperatur: -55 ~+255 ℃ (PTFE wird über 120 ℃ verwendet)
4. Designstandard: Bei der Entwerfen und Auswahl finden Sie die FA -Serie von Hunger.
5. Markierung und Bestellmethode: Führungshülse GFA ist mit Bestellnummer markiert, Beispiel: GFA-0560PA

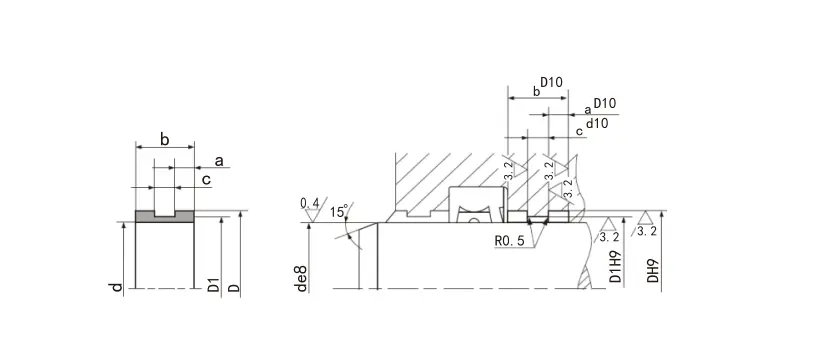

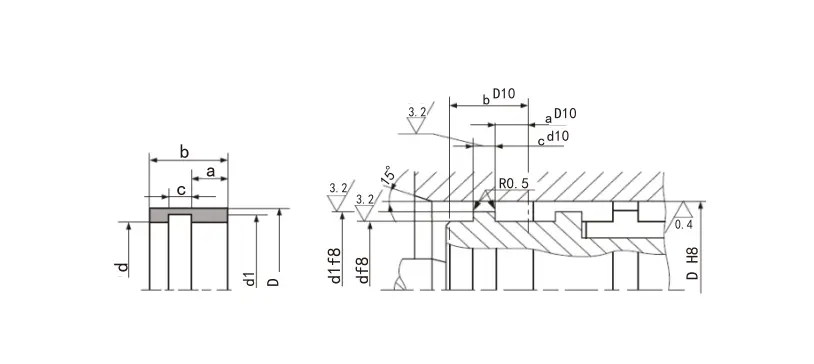

6. Strukturvorrichtung:
Spezifikationen:
| Modell | Rillenbreite H+0,2 |
Dicke T - 0,05 |
Dicke t T - 0,05 |
Dicke T - 0,05 |
Dicke T - 0,05 |
Dicke T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| HINWEIS: Die BOLDFACE -Serie werden häufig verwendet. Wenn sich das erforderliche Produkt nicht in dieser Tabelle befindet, kontaktieren Sie uns bitte. | ||||||

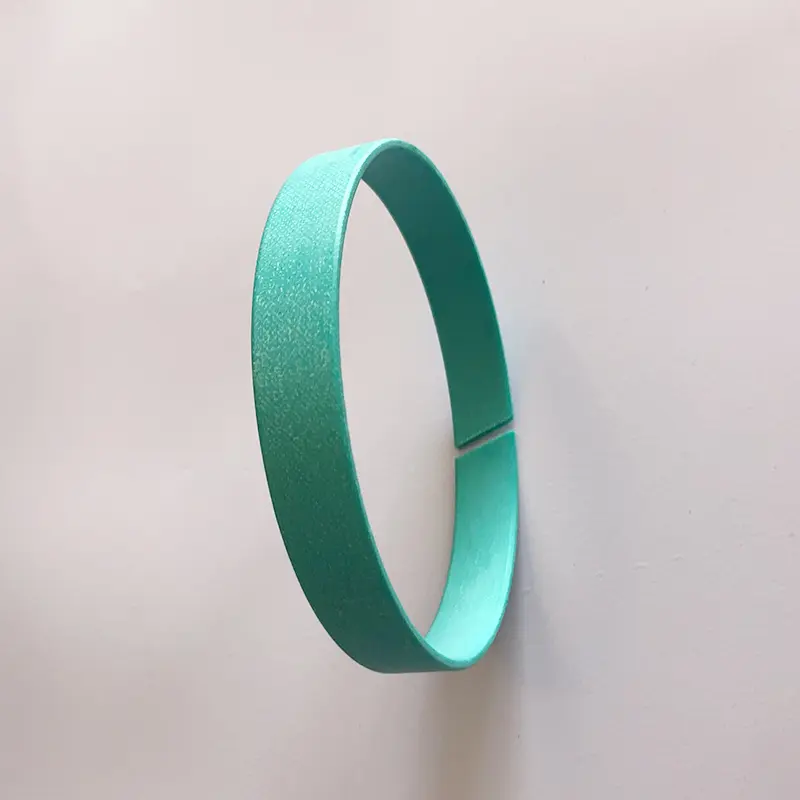

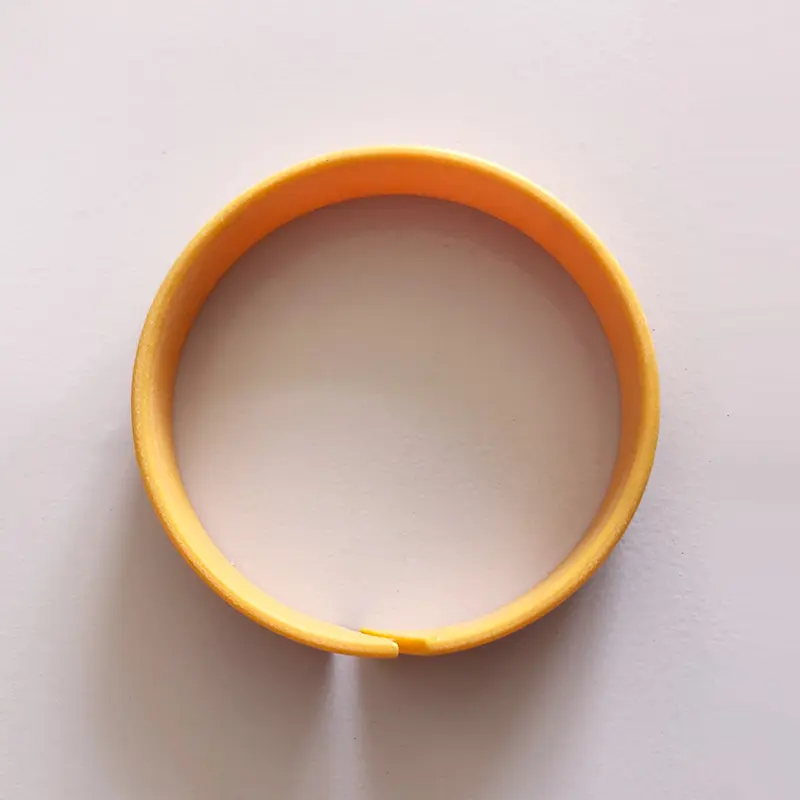

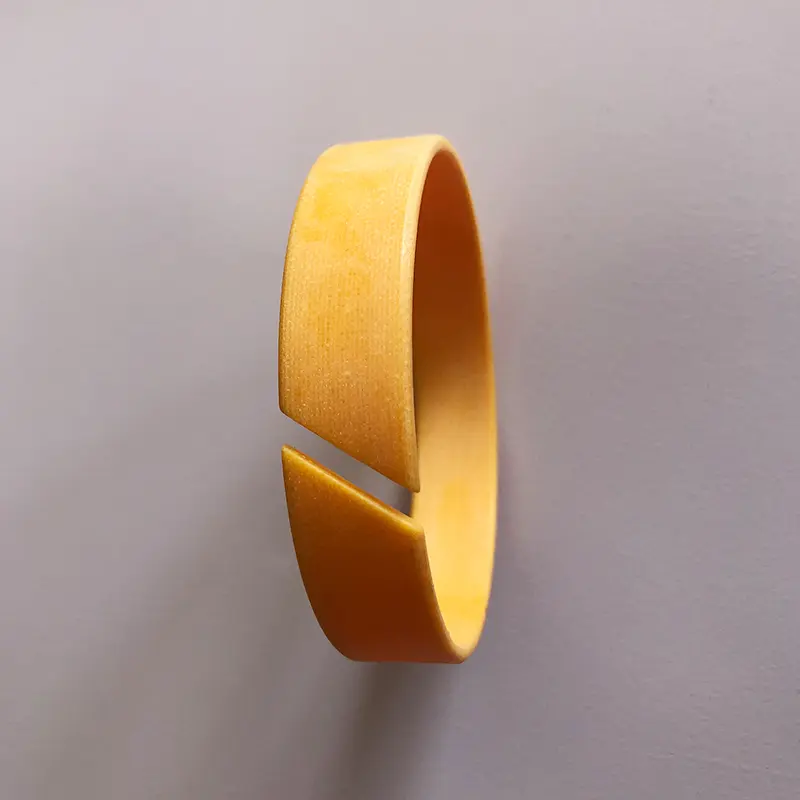

Tuch verstärkte Phenolhalterring (Gürtel)
Der Stützring ist eine wichtige Grundkomponente des Hydraulikzylinders. Um sich an die Entwicklung von gleitenden Ring-kombinierten Dichtungen und weichen Lagerstrukturen in der Welt anzupassen, hat unser Unternehmen erfolgreich mit Stoffverstärkten verstärkte Phenolunterstützungsringe (Gürtel) entwickelt. Die jahrelange tatsächliche Verwendung hat gezeigt, dass dieses Produkt das Qualitätsniveau ähnlicher ausländischer Produkte erreicht oder übertroffen hat und von den Benutzern weit verbreitet wurde. Die Tabellen 1 bis 4 sind die Leistungstische der von unserem Unternehmen hergestellten Unterstützungsringe (Gürtel).
Tabelle 1 Vergleich der physischen Eigenschaften unseres Stützrings und Busak+Shamba -Produkte

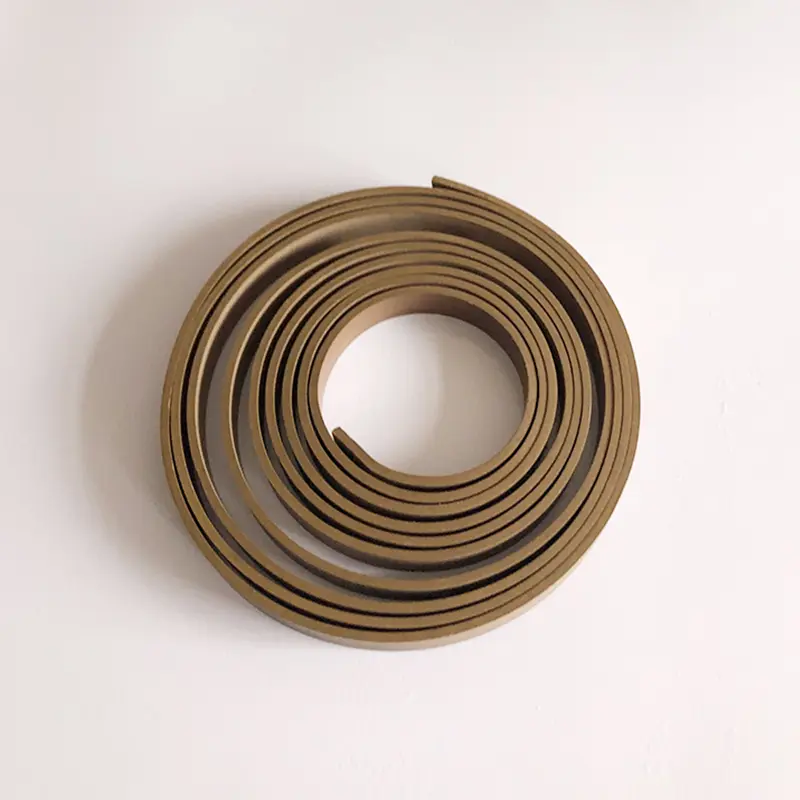

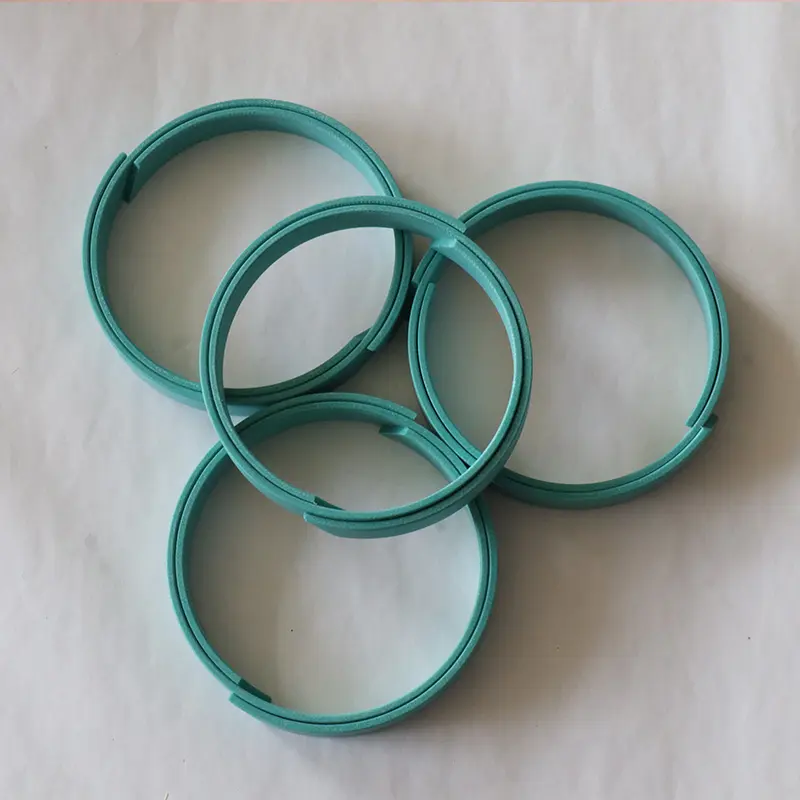

| Probenquelle | Stützringdicke (mm) | Druckfestigkeit (MPA) | Ölwiderstandsänderungsrate Hydrauliköl (70 ± 2 ℃*24H) | Stärke brechen (MPA) | Zwischenschicht -Adhäsion (KN/M) |
| Mode+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Unsere Produkte | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (mit Graphit) | 390 | 0.63 | 36.4 | 2.08 |
| Probentyp | Unsere Produkte | Orchot Tlg ① | Duratec900 ① | Turcite47 ② | MT64/5b | Nokwr (Tag) | POMMOTIFIZIERTE POLYOXYMETHYLEN | Katze (uns) | |
| Gemessener Wert | Erforderliche Indikatoren | ||||||||
| Druckfestigkeit (MPA) | ≥350 | ≥330 | ≥350 | ≥ 280 | ≥ 50 | ≥ 270 | ≥150 | ≥80 | ≥217 |
| Probentyp | Unsere Produkte | Orchot Tlg ① | Duratec900 ① | Turcite47 ② | MT64/5b | Nokwr (Tag) | POMMOTIFIZIERTE POLYOXYMETHYLEN | Katze (uns) | |
| Gemessener Wert | Erforderliche Indikatoren | ||||||||
| Druckfestigkeit (MPA) | ≥350 | ≥330 | ≥350 | ≥ 280 | ≥ 50 | ≥ 270 | - | ≥80 | ≥217 |
| Last pro Einheit Kontaktlänge W (n/mm) | Hertz -Kontaktrelais ΔH (N/mm2) | Reibungskoeffizient | |||
| Trockener Reibungszustand | Öltrennschmierstaat | ||||
| Unsere Produkte | Orchot Tlg | Unsere Produkte | Orchot Tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Material | PTFE+Bronze |

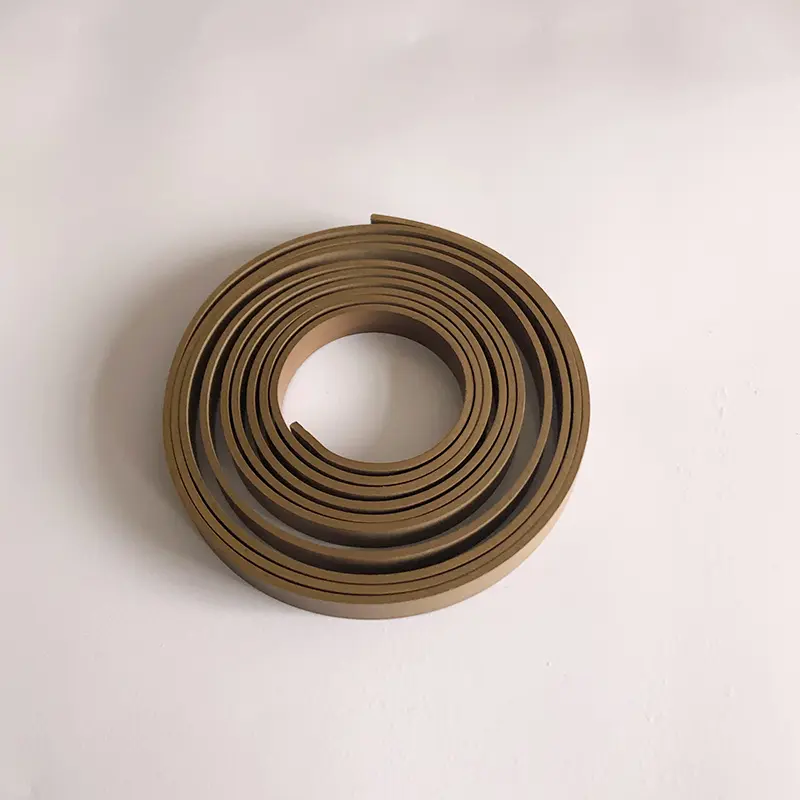

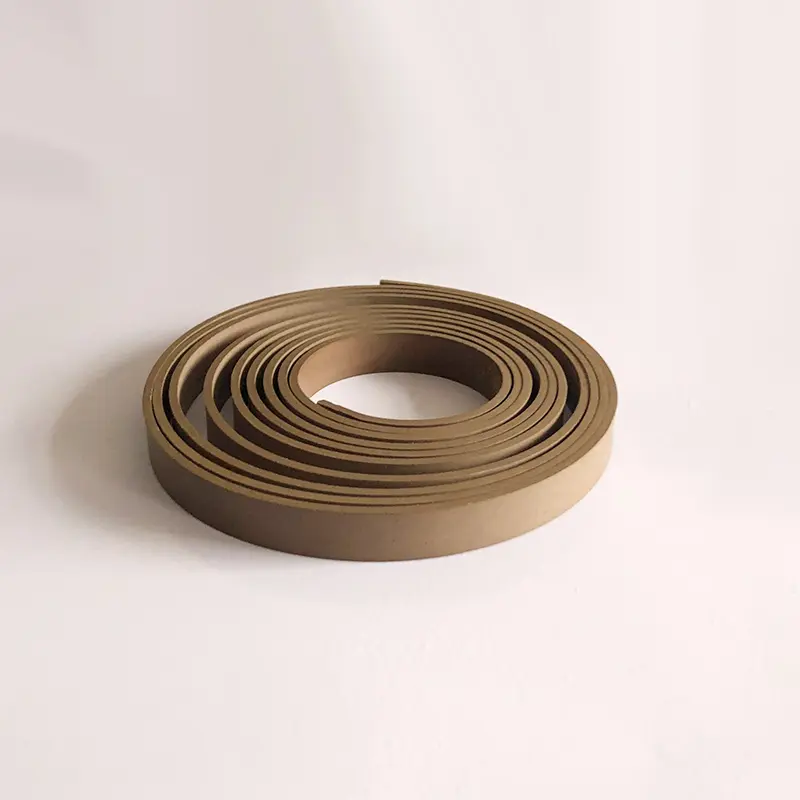

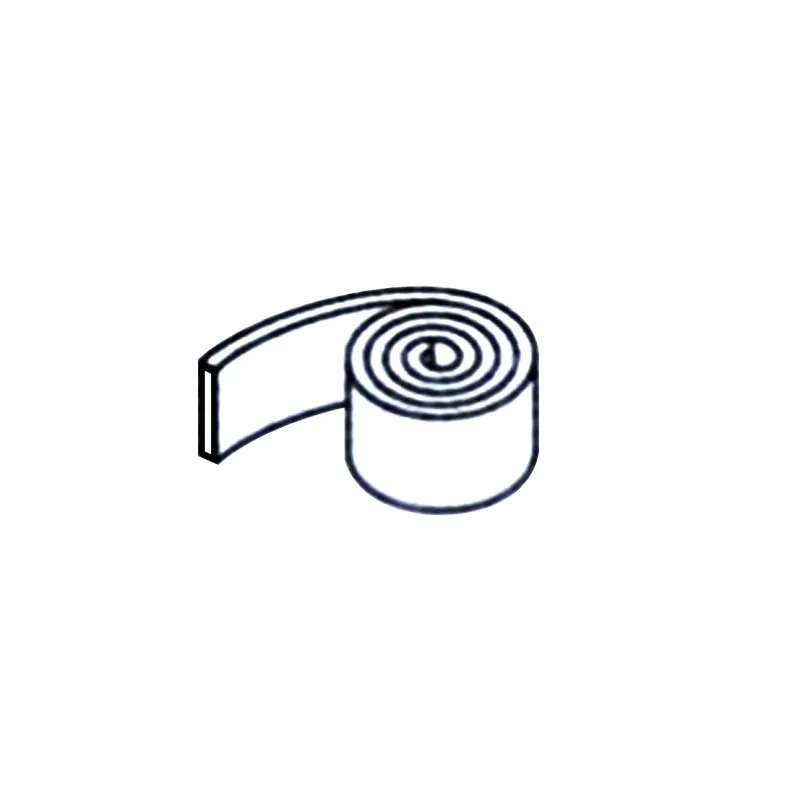

| Liefern | Rollen (normalerweise ca. 20 Meter/Rollen) oder schneiden Sie die erforderliche Länge ab |
| Vorteile | 1. Niedrige Reibung, kein Kriechen und beißend; |
| 2. kann auch ohne ausreichende Schmierung gut funktionieren; | |
| 3.. Resistent gegen eine Vielzahl von Medien, hervorragende chemische Stabilität; | |
| 4. Kann harte Objekte aufnehmen, die in den Verschleiß-resistenten Ring eingebettet sind, um harte Objekte zu reduzieren, die den Zylinder und die Dichtungen kratzen. Verwenden Sie also in schweren Ladungssituationen mehrere Verschleißringe. | |
| 5. Es hat auch eine gute Verschleißfestigkeit in Hochgeschwindigkeits- und Lichtladungssituationen, daher ist es der am weitesten verbreitete Verschleißring. | |
| 6. Keine Größenbeschränkungen, können in Situationen mit großem Durchmesser verwendet werden. | |
| Temperatur | -60 ~+200 ℃ |
| Höchstgeschwindigkeit | 15 m/s |
| Maximale Extrusionsfestigkeit | 15n/mm2 (20 °) |
| 7,5 N/mm2 (80 °) | |
| 5n/mm2 (120 °) |

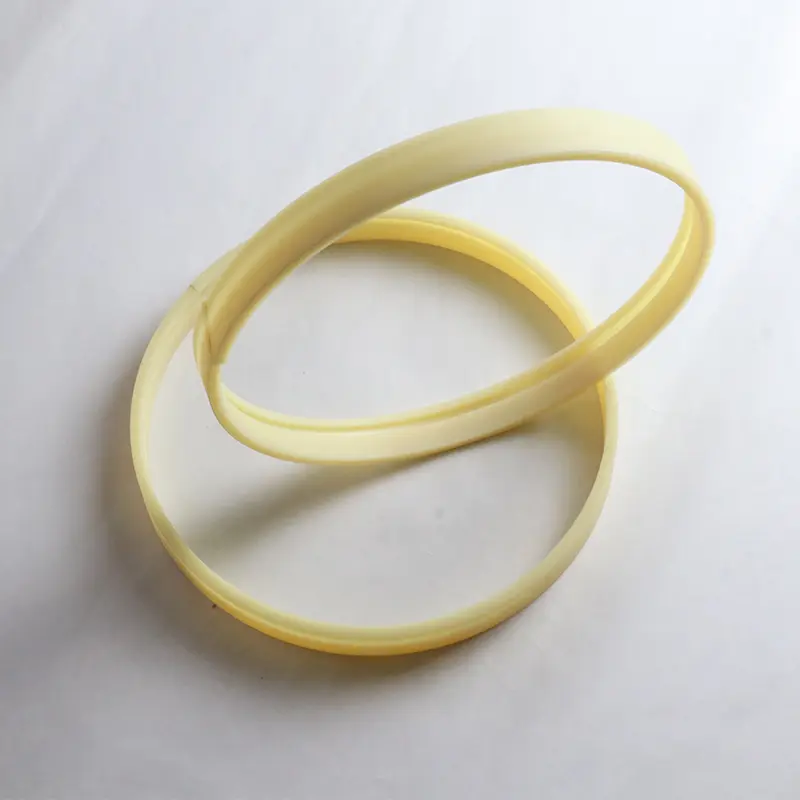

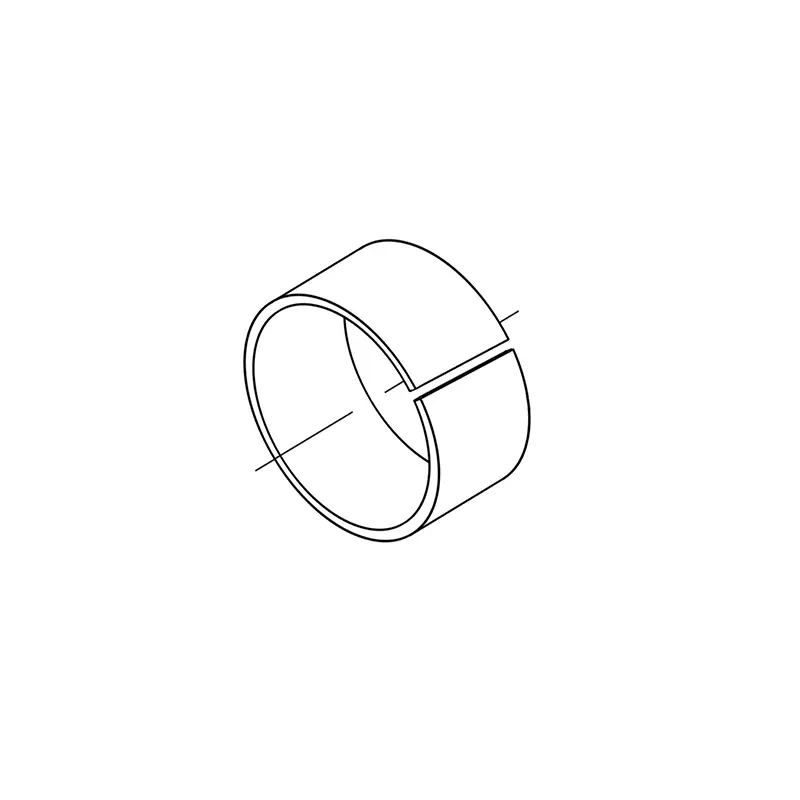

RCS Nicht-metallischer Führungsring für Kolbenstange
RCT Nicht-metallischer Führungsring für Kolben
Für den Kolben- oder Kolbenstangen, der im Hydraulikzylinder läuft, hat der Verschleißring eine genaue Leitwirkung und kann Radialkräfte absorbieren. Gleichzeitig kann der Verschleißring den Metallkontakt von Schiebeteilen im Hydraulikzylinder verhindern. Im Vergleich zu Metallbeschlusspendern haben nicht-metallische Verschleißringe viele Vorteile. Unter ihnen sind die stoffverstärkten Phenol- und PTFE-Führungsringe im Schneidentyp vor Ort und in der Art von Gebrauch erhältlich.
1. Guter Verschleißfestigkeit
2. Vermeiden Sie Metall zu Metallkontakt
3. kann die mechanische Schwingung unterdrücken
4.. Aufgrund des Zentrierungseffekts des Verschleißrings ist eine große radiale Räumung zulässig
5. Die Rille ist einfach und einfach zu installieren
6. Geringwartungskosten basierend auf den oben genannten Vorteilen, es wird weit verbreitet
Material:
1..
2. Polyoxymethylenpom oder Nylon PA und seine modifizierten Materialien
3. Formaldehydharz + Verstärkungsfaser -Prif
Vergleichstabelle der tragenden Kapazität verschiedener Materialien (Referenz)
| Material | Tragfähigkeit max (N/mm2) |
| PTFE-gefülltes Kupferpulver | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Phenolpulver mit Stoff | 90 (60 ℃); 40 (80 ℃) |
| Polyoxymethylen oder Nylon | 25 (60 ℃); 15 (80 ℃) |
| Polyoxymethylen oder Nylon gefüllt | 40 (60 ℃); 30 (80 ℃) |
| Glätte | RTMAX (μM) | RA (μm) |
| Schiebfläche | ≤ 2,5 | 0,05-0,3 |
| Groove unten | ≤ 10 | ≤2 |
| Rillenseite | ≤ 15 | ≤3 |
Piston Rod Guide Ring Specification Series
| Stabdurchmesser | Bodendurchmesser | Rillenbreite | Dicke | Lücke |
|
Stabdurchmesser | Bodendurchmesser | Rillenbreite | Dicke | Lücke |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
