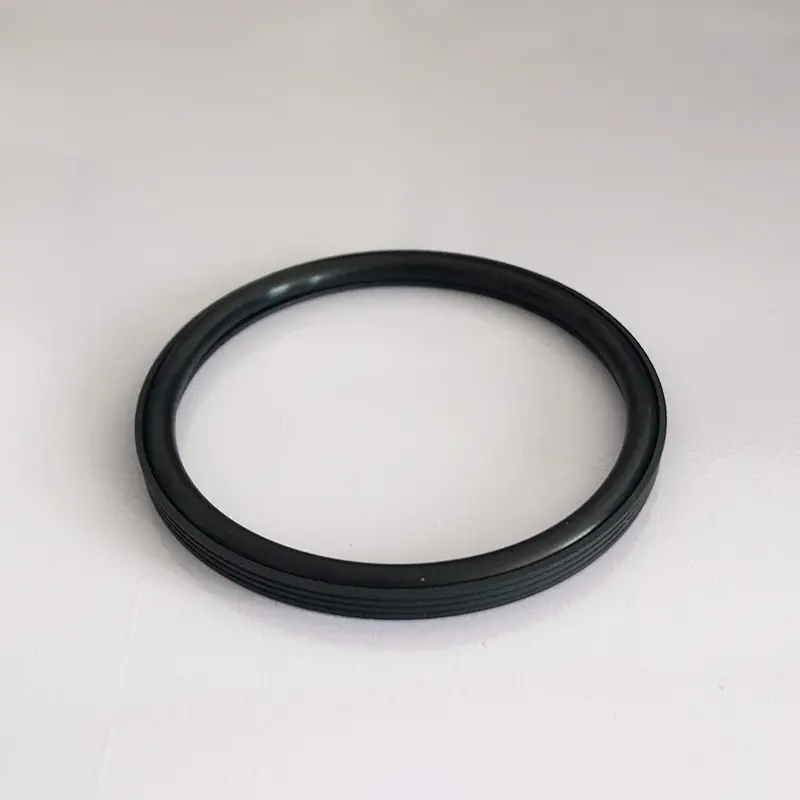

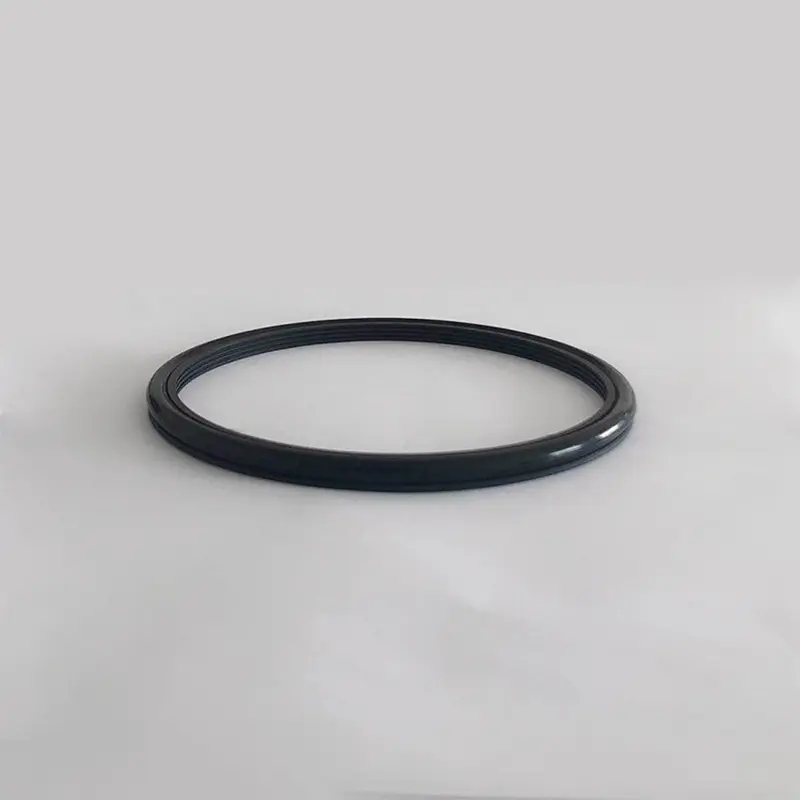

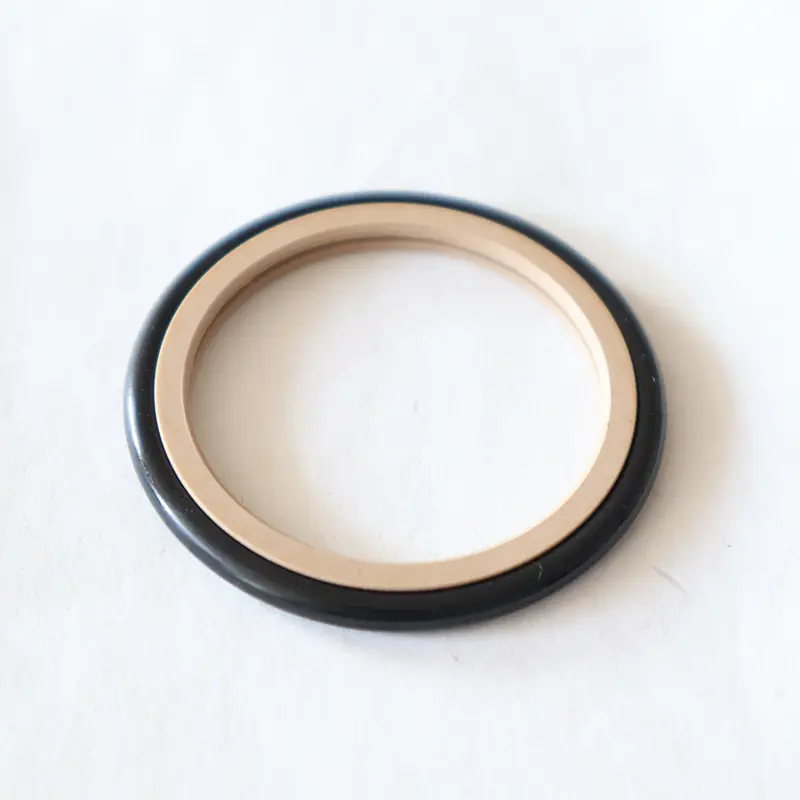

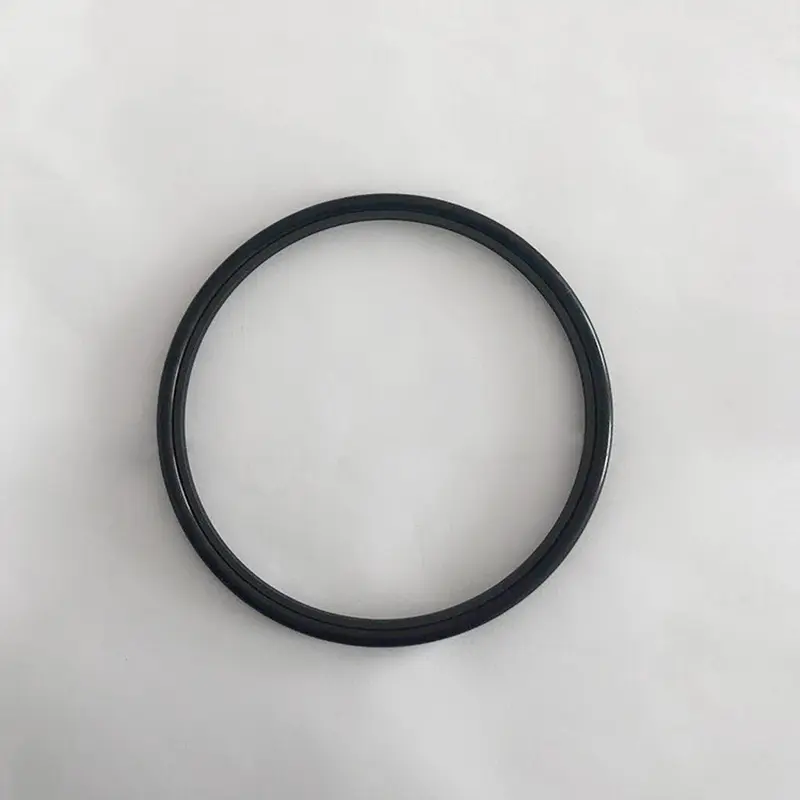

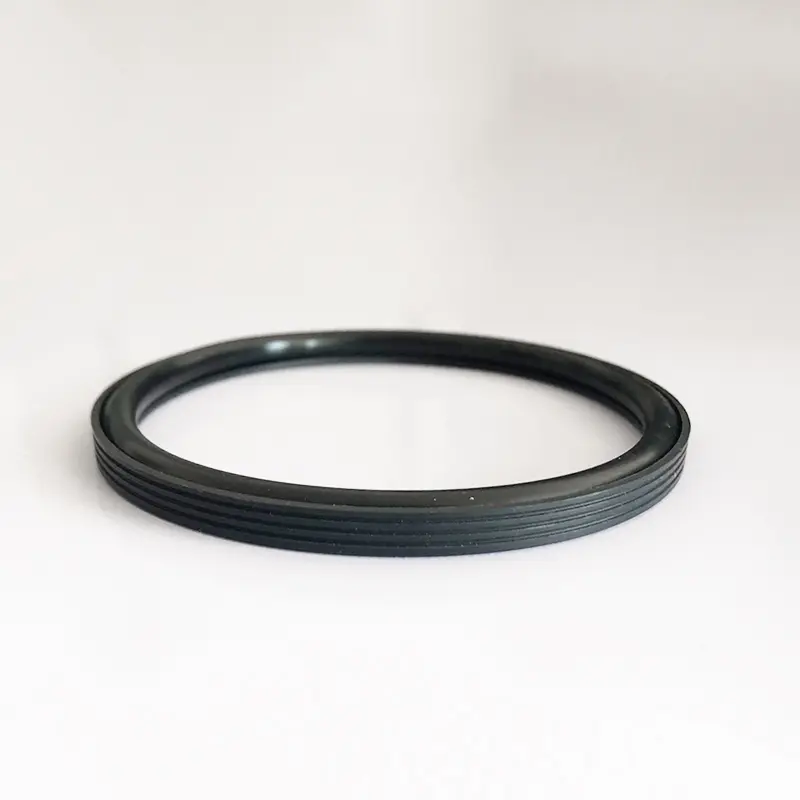

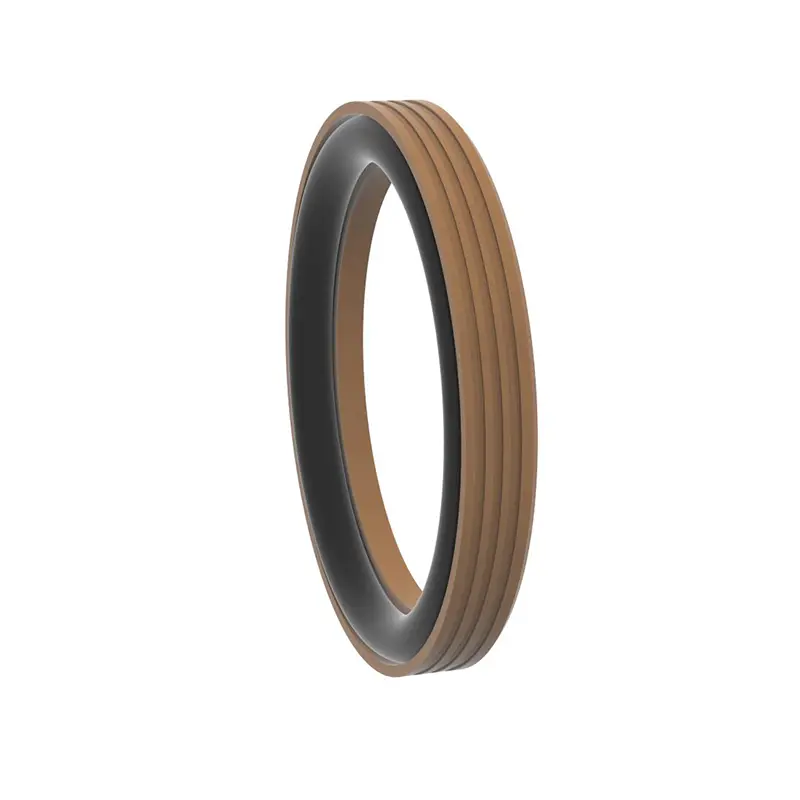

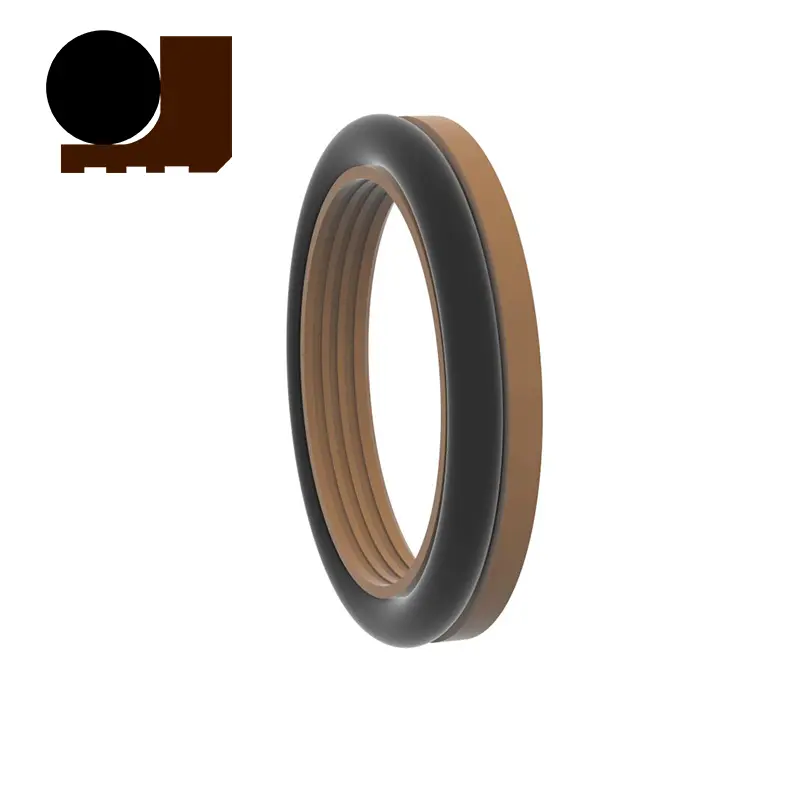

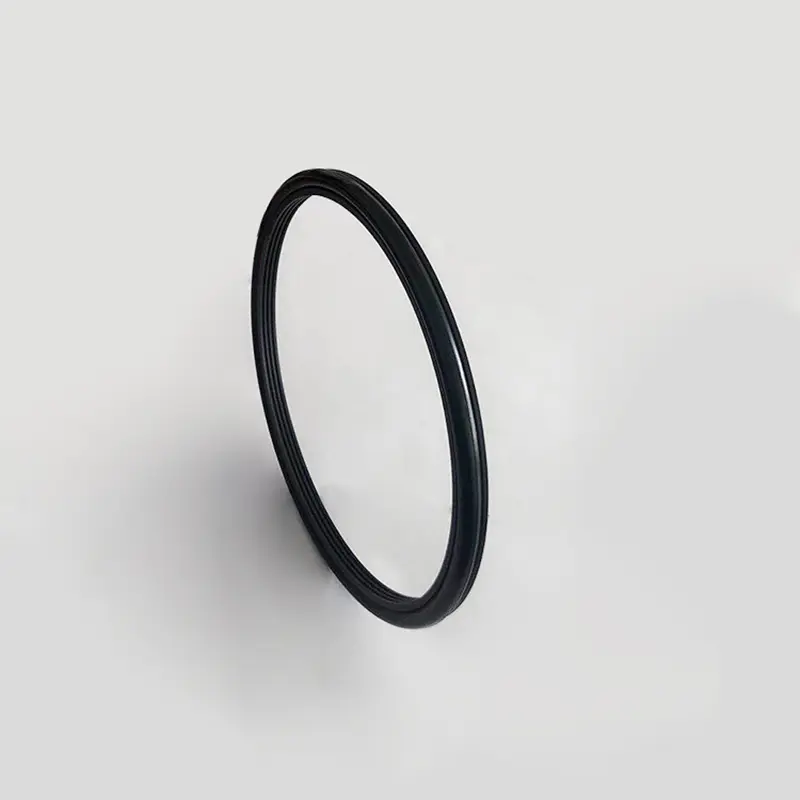

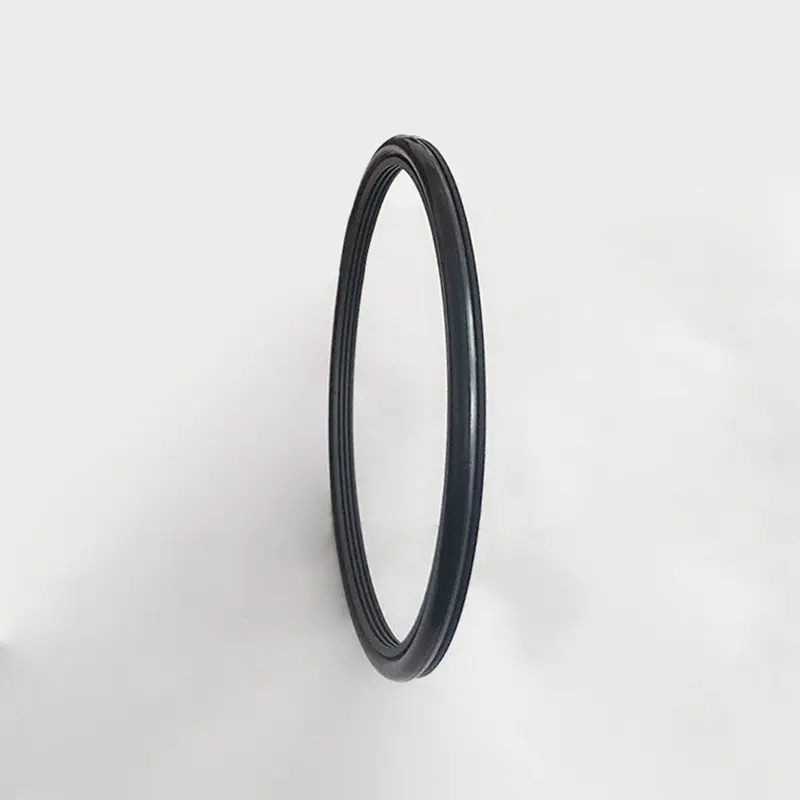

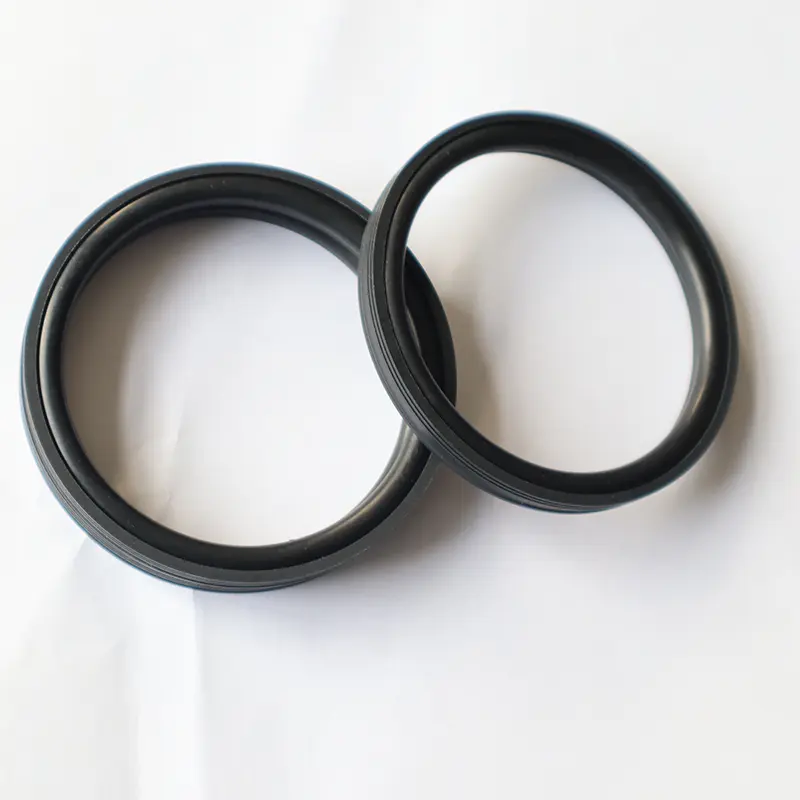

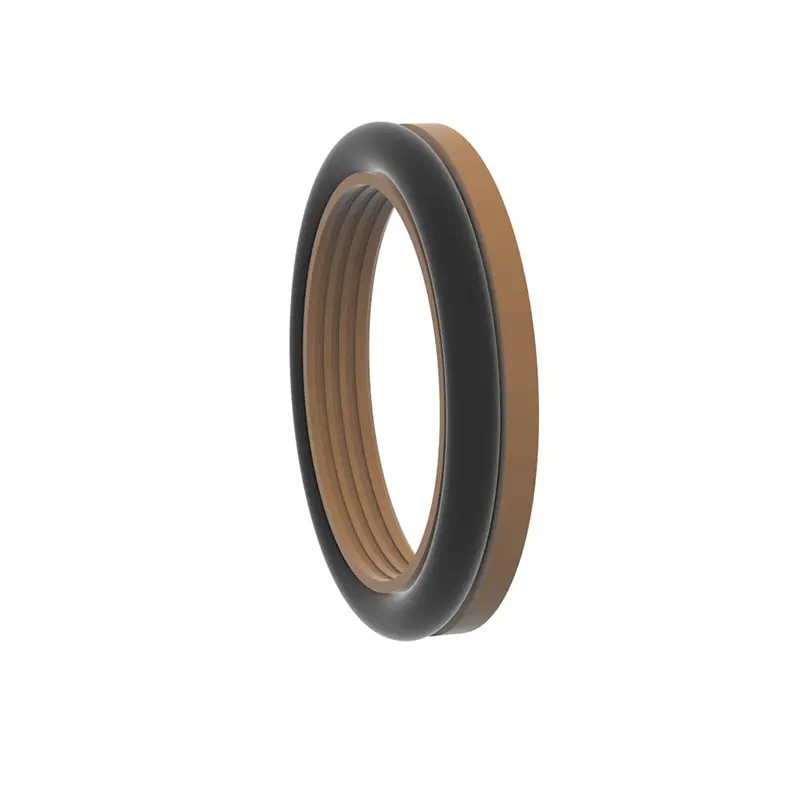

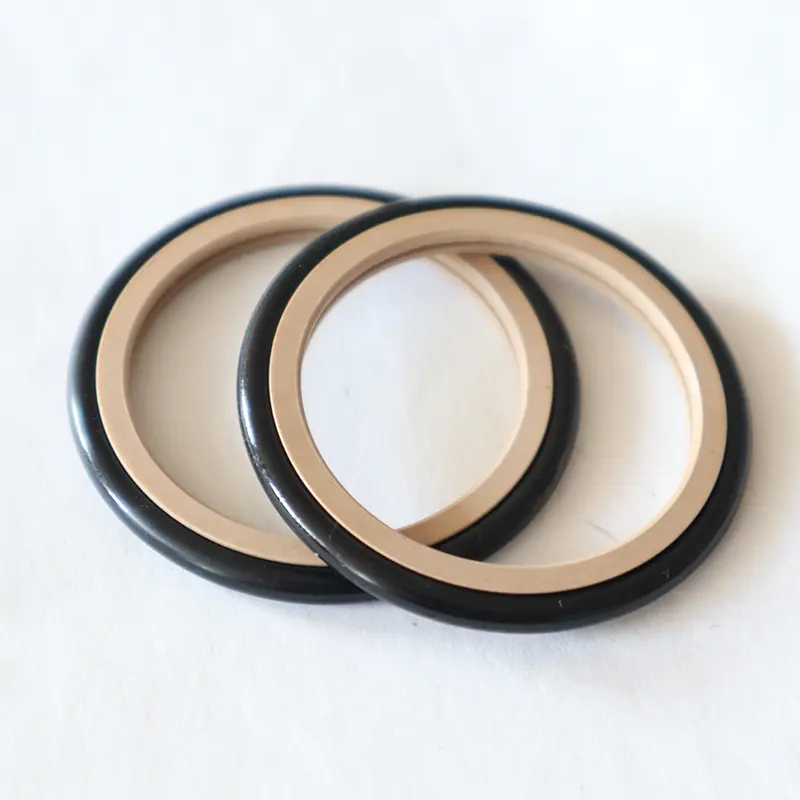

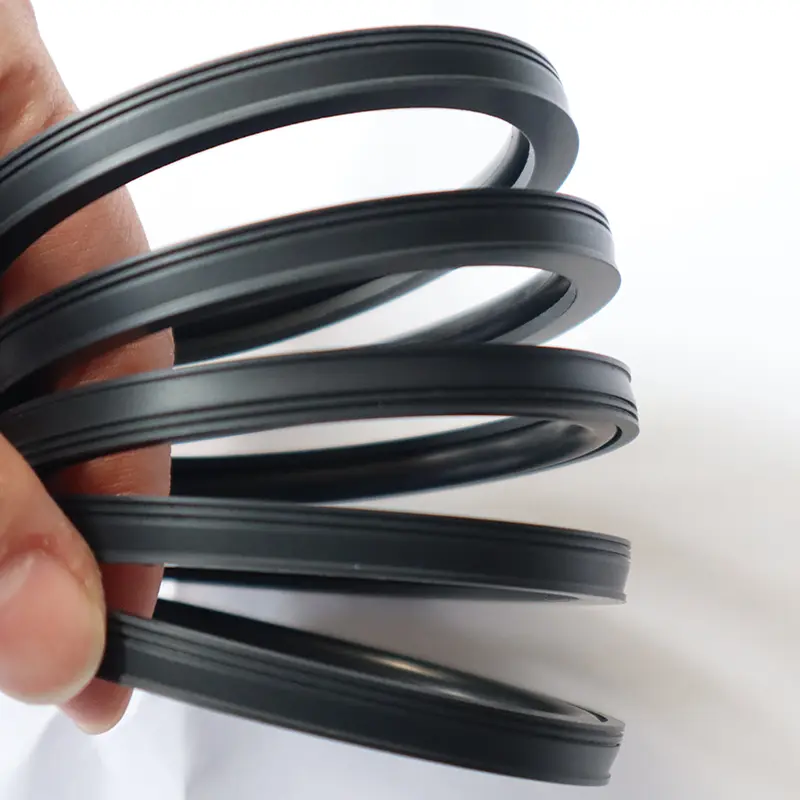

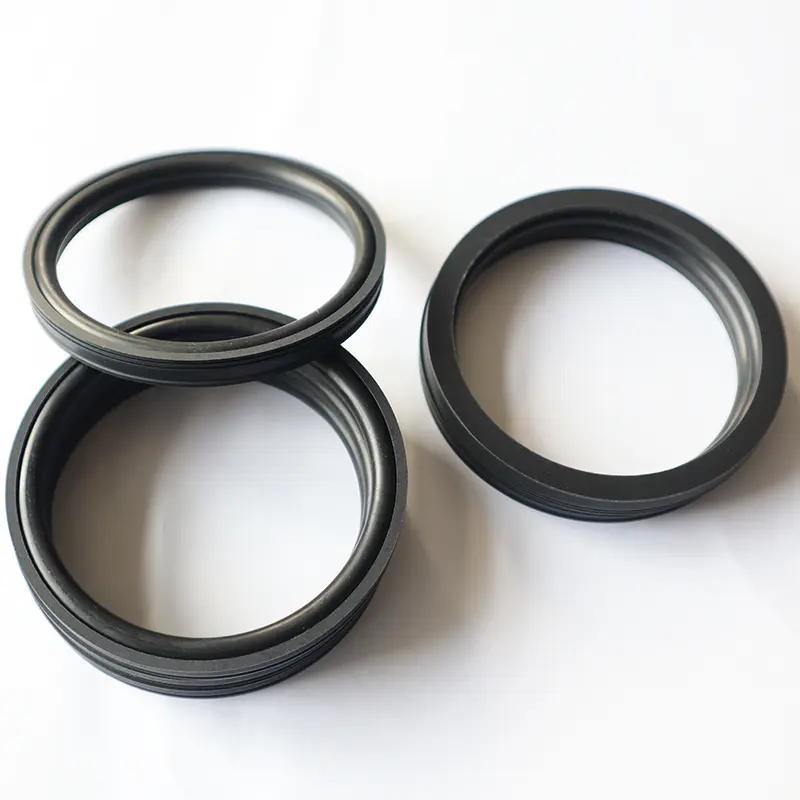

Die RC2061- und RC2062-Hochdruckdichtungen für die von Ruichen-Dichtungen gestartete Zementschlamme sind so ausgelegt, dass sie mit komplexen und harten Zementschlammverdichtungsbedingungen fertig werden.

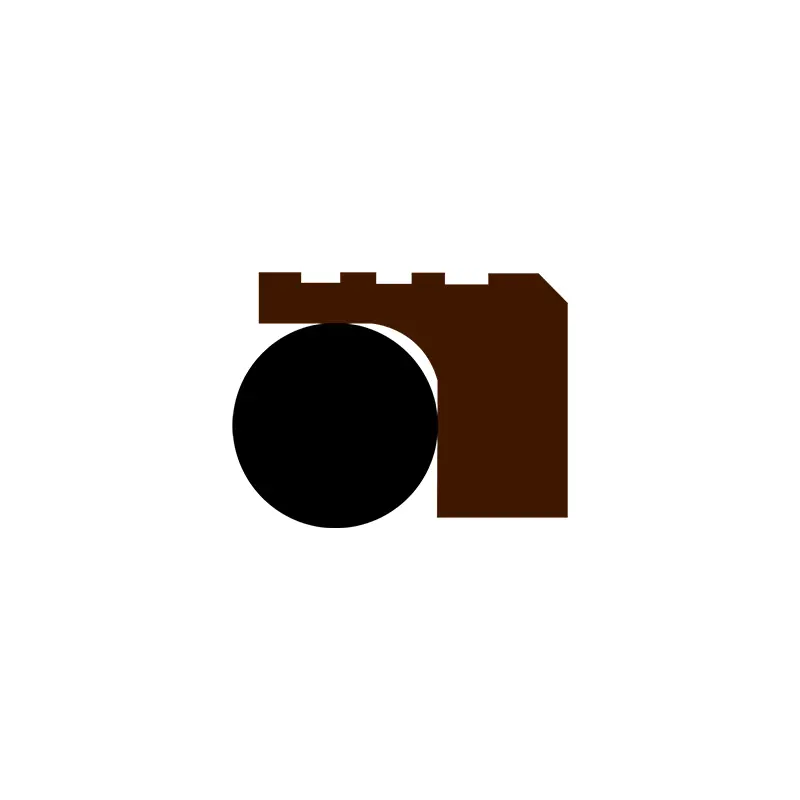

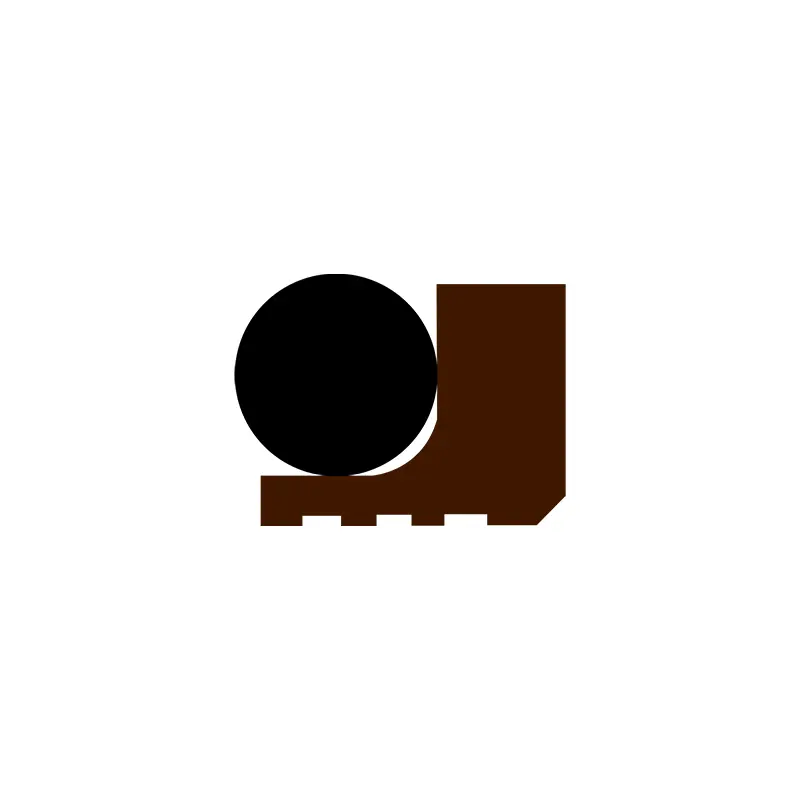

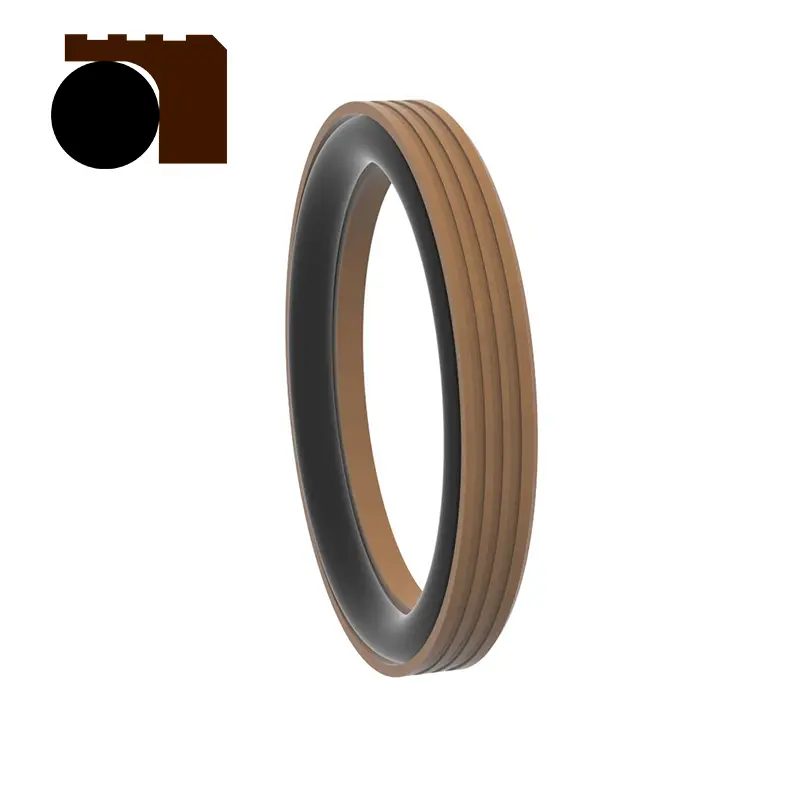

Diese beiden Produkte haben die gleiche Struktur, die beide aus sorgfältig ausgestatteten Kunststoff-Kunststoff-Dichtungsringen und O-Ringen bestehen, um eine Einweg-Versiegelung von hydraulischen Hilfs- und Rotationsbewegungen zu erreichen. Sie haben eine breite Palette von Anwendungen und können eine wichtige Rolle bei Geräten wie Kolbenpumpen, Schlammpumpen, Schraubenbohrern, Bohrstichen, Öl -Explorationsgeräten und Betonmischanlagen spielen.
In Bezug auf die Leistung können unsere Hochdruckdichtungen für Zementverschlämmung viele Vorteile zeigen. Die Merkmale der langen Lebensdauer verringern die Notwendigkeit des häufigen Austauschs von Versiegelungsteilen und senken die Wartungskosten der Geräte. Niedrige Reibungsleistung sorgt für einen reibungslosen Betrieb der Ausrüstung und verringert den Energieverlust. Eine gute Versiegelung verhindert effektiv Zementschließung und sorgt für einen stabilen Betrieb der Ausrüstung. Ein kleiner Bauraum ist für die Installation und das Layout in begrenzten Räumen verschiedener Geräte bequem. Einfache Installation, Verwendung und Wartung verbessern die Effizienz des Gerätsgebrauchs weiter.
Bei malignen Medien wie Zementschlamm kann das Produkt den Versiegelungseffekt durch spezielles Dichtungslippen- und Dickenoptimierungsdesign verbessern. Bei der Verwendung zur Versiegelung von Gräuelungsmedien empfehlen wir, um die Versiegelungsleistung und die Lebensdauer der Komponenten weiter zu verbessern, die Schmiermittel zwischen zwei (oder mehr) Dichtungen. Diese beiden Hochdruckdichtungen für die Zementschlammung bieten eine zuverlässige und effiziente Lösung für das Problem der Hochdruckzementversiegelung.
Produktfunktionen und Anwendungen:
Bestellbeispiel:
Auftragsmodell RC2061-80x91.7x7.6-PTFE4-R01 Modellwellendurchmesser x Rillendurchmesser x Rillenbreite-Materielles Code
Auftragsmodell RC2062-80x68.3x7.6-PTFE4-R01
Modellzylinderdurchmesser x Rillendurchmesser x Rillenbreite Materialscode

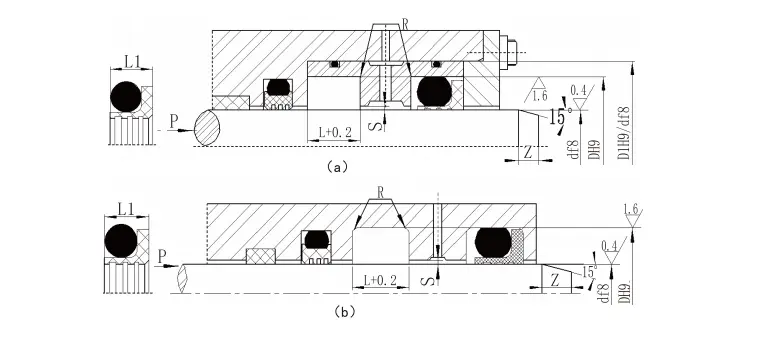

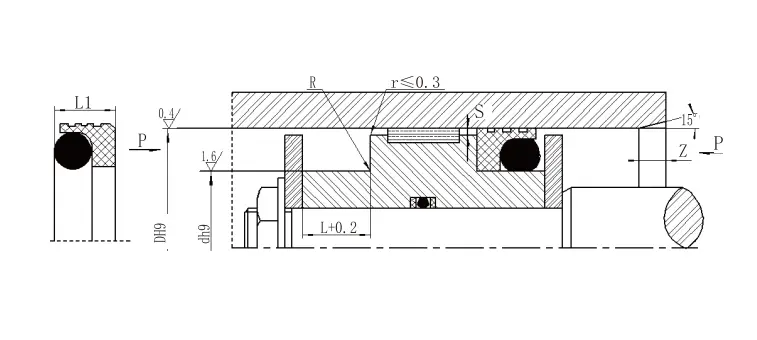

Spezifikationen:
| Schaftdurchmesserbereich
Standardtyp d f8 RC2061 |
Schaftdurchmesserbereich
Schwere Last d f8 RC2061-Z |
Rillendurchmesser D H9 |
Rillenbreite L+0.2 |
Siegelbreite 1 | Runde Ecken Rmax |
Radial Clearance Smax | Fase Zmin |
O-Ring-Drahtdurchmesser | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15,9 | - | D+6,3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| HINWEIS: 1. Für den Wellendurchmesser ≤ 30 mm wird eine offene Rille empfohlen. | ||||||||||
| 2. Für die Rotationsdichtung wird empfohlen, die Oberflächenhärte der Rotationswelle zu sein, um HRC ≥ 58 zu sein. 3. Für Druck von mehr als 30 MPa wird H8/F8 für die Extrusionslücke empfohlen. | ||||||||||
| Blendenbereich
Standard D H9 RC2062 |
Blendenbereich
Schwere Last D H9 RC2062-Z |
Rillendurchmesser D H9 |
Rillenbreite L+0.2 |
Siegelbreite 1 | Abgerundete Ecken Rmax |
Radial Clearance Smax | Fase Zmin |
O-Ring-Drahtdurchmesser | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12,9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-15.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Hinweis: 1. Für Zylinderdurchmesser ≤ 30 mm werden offene Rillen empfohlen. | ||||||||||
| 2. Für Drücke von mehr als 30 MPa wird H8/F8 für die Extrusionsfreigabe empfohlen. | ||||||||||
| Hochdruckdichtungen für Zementverschlämmungsbedingungen | ||||||
| Profil | Modell | Druck MPA |
Temperatur (℃) | Geschwindigkeit (MS) |
Medien | |
| Bewegungsbewegung | Rotationsbewegung | |||||
 |
RC2061 | ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | ≤2 | Wasser, Schlamm, Rohöl, Hydrauliköl, Emulsion usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||||
 |
RC2062 | ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | ≤2 | Wasser, Schlamm, Rohöl, Hydrauliköl, Emulsion usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||||
