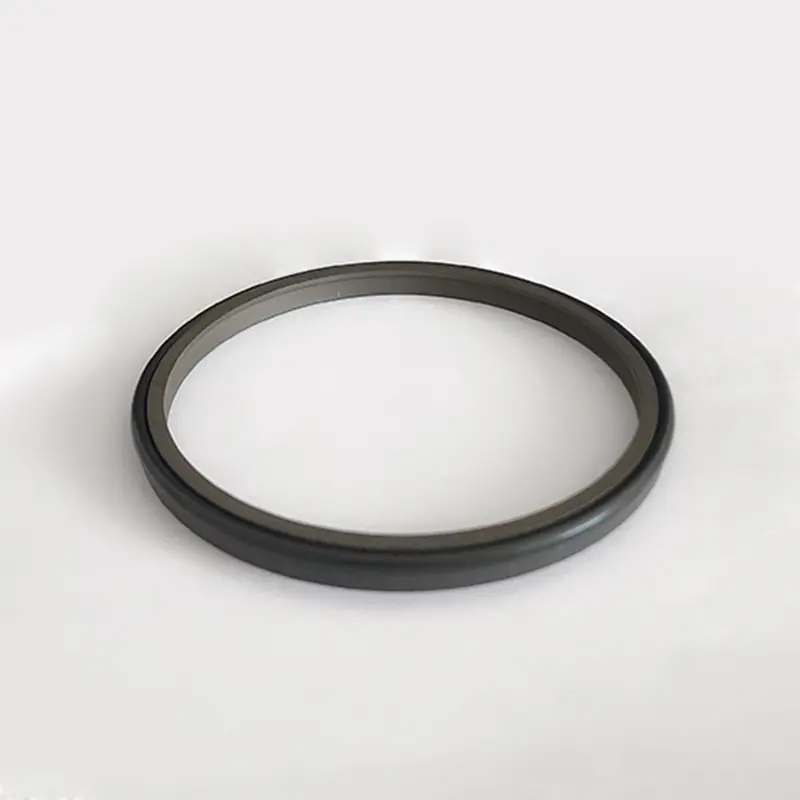

Ruichen steht an der Spitze der Innovation der Versiegelungstechnologie. Die unabhängig voneinander entwickelten Hochdruckstaubdichtungen verankern genau die staubsicheren Anforderungen beweglicher Teile und verwenden PTFE-Staubringe und O-Ringe, um einen hervorragenden Schutz zu erzeugen. Bei der Arbeit wendet der O-Ring eine stabile Vorspannung an, um den Verschleiß des PTFE-Rings jederzeit auszugleichen und die langfristige Stabilität des Siegels zu gewährleisten. Der Staubring verwendet Anti-Wear-Füllmaterialien, um der Staubinvasion stark zu widerstehen. Beispielsweise blockieren Hochdruckstaubdichtungen in den Fugen der hydraulischen Zylinder der Baumaschinen, die den Staub auf der Baustelle gegenüberliegen, das Eindringen von Staub effektiv und sorgen für einen reibungslosen Betrieb des Zylinders. Das Hubkrocken-Schwungverbindungsverbindung des Roboterarms der automatisierten Produktionslinie schützen die Staubdichtungen die Präzisionsteile vor Staubstörungen und halten hochpräzisen Vorgänge. und die Spiralförderungsvorrichtung der Bergbaugeräte in der Umgebung von Erzstaub, Hochdruckstaubdichtungen sorgen für einen stabilen Betrieb der Ausrüstung, reduzieren potenzielle Verwerfungen und verlängern die Lebensdauer der Ausrüstung. Ruichen Sealing konzentriert sich seit langem auf eine eingehende Entwicklung. Wenn Sie sich auf ein professionelles Team und die modernsten Einrichtungen verlassen, können Sie nicht nur Hochleistungsdichtungsmaterialien entsprechend den Kundenbedürfnissen anpassen und die Produktionsqualität unabhängig kontrollieren, sondern auch reichhaltige und vielfältige Materialien wie Polyoxymethylen reservieren und den Kunden helfen, verschiedene Versiegelungsprobleme bei einem Stopp zu überwinden und zusammen zu arbeiten, um neue Höhen in der Branche zu erreichen.
Staubdichtung Arbeitsbedingungen
| Profil | Modell | Temperatur (℃) | Geschwindigkeit (m/s) | Medien |
 |
RCF01 | -35 ~+100 (passende O-Ring-NBR) | 6 | Hydraulisches Öl, Emulsion, Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RCF02 | -35 ~+100 (passende O-Ring-NBR) | 6 | Hydraulisches Öl, Emulsion, Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RCF03 | -35 ~+100 (passende O-Ring-NBR) | 6 | Hydraulisches Öl, Emulsion, Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RCF04 | -35 ~+100 (passende O-Ring-NBR) | 6 | Hydraulisches Öl, Emulsion, Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RCF05 | -35 ~+100 (passende O-Ring-NBR) | 6 | Hydraulisches Öl, Emulsion, Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) |
Bestellbeispiel:
Auftragsmodell RCF01-80-PTFE3-R01
RCF01-Model 80-Wellen-Durchmesser Ptfe3-universal modifiziertes PTFE R01-Matching-Gummi-Material Code
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Auftragsmodell RCF02-80-PTFE3-R01
RCF02-Model 80-Wellen-Durchmesser PTFE3 General modifiziert PTFER01-Matching-Gummi-Material Code
NBR (NBR) -R01 Fluororubber (FKM) -R02
Auftragsmodell RCFO3-80-PTFE3 -r01
RCF03-Model 80-Wellen-Durchmesser PTFE3 General modifiziert PTFE R01-Matching Gummi-Material Code
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Auftragsmodell RCF04-80-PTFE3-R01
RCF04-Model 80-Wellen-Durchmesser PTFE3 General modifiziert PTFE R01-Matching Gummi-Material Code
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Auftragsmodell RCF04-80-PTFE3-R01
RCF04-Model 80-Wellen-Durchmesser PTFE3 General modifiziert PTFE R01-Matching Gummi-Material Code
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Auftragsmodell RCF05-80-PTFE3-R01
RCF05-Model 80-Wellen-Durchmesser PTFE3 General modifiziert PTFE R01-Matching Gummi-Material Code
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Spezifikationen:

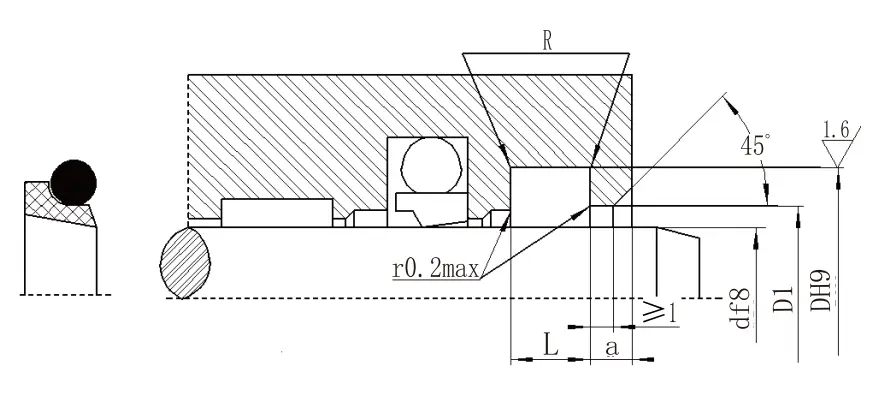

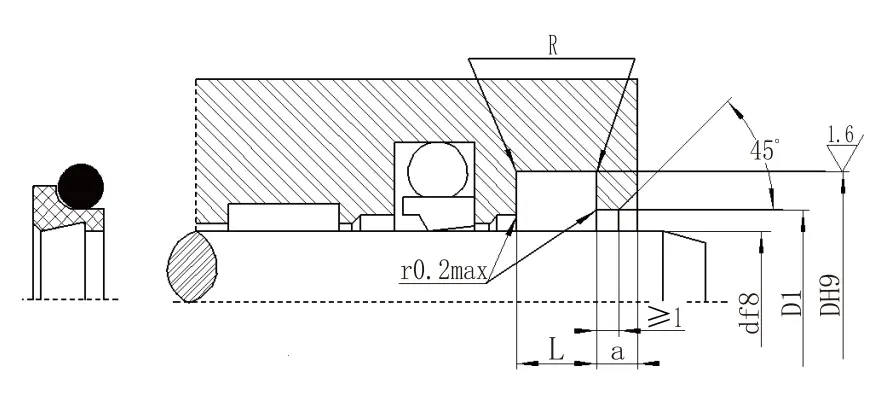

| RCF01 -Spezifikationen (Produkte jeder Größe innerhalb des Parameterbereichs können bereitgestellt werden) | ||||||
| Schaftdurchmesserbereich d f8 |
Rillendurchmesser D H9 |
Rillenbreite L+0.2 |
Offener Lochdurchmesser D1 H11 |
Offene Lochbreite a ≥ |
Abgerundete Ecken R ≤ |
O-Ring-Drahtdurchmesser D0 |
| 19 ~ 39 | D+7,6 | 4.2 | D+1,5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D+8,8 | 6.3 | D+1,5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D+12,2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D+16.0 | 9.5 | D+2,5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D+24.0 | 14 | D+2,5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D+27,3 | 16 | D+2,5 | 10 | 2.0 | 8.60 |

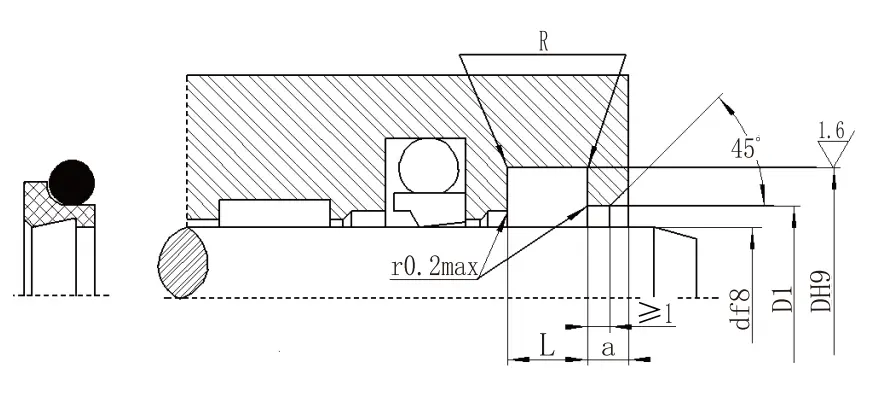

| RCF02, RCF03 -Spezifikationsparametertabelle (Produkte jeder Größe innerhalb des Parameterbereichs können bereitgestellt werden) | ||||||
| Schaftdurchmesserbereich d f8 |
Rillendurchmesser D H9 |
Rillenbreite L+0.2 |
Offener Lochdurchmesser D1 H11 |
Offene Lochbreite a ≥ |
Abgerundete Ecken R ≤ |
O-Ring-Drahtdurchmesser D0 |
| 4 ~ 11 | D+4,8 | 3.7 | D+1,5 | 2 | 0.4 | 1.8 |
| 12 ~ 64 | D+6,8 | 5 | D+1,5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D+8,8 | 6 | D+1,5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D+12,2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D+16.0 | 11 | D+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D+20.0 | 14 | D+2,5 | 5 | 2.0 | 8.60 |

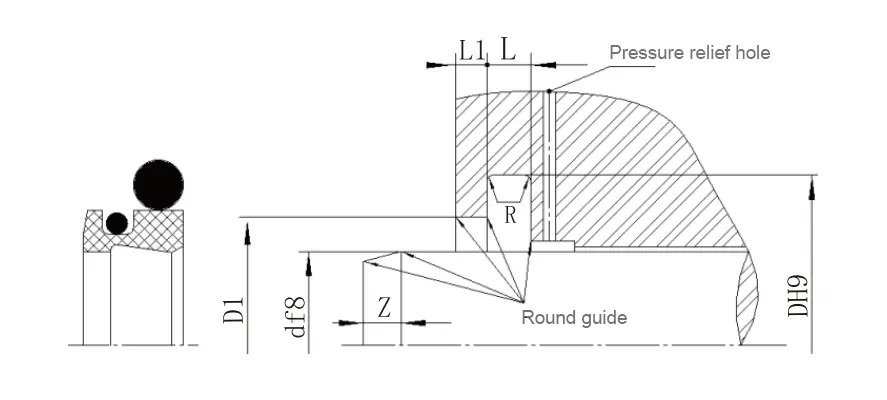

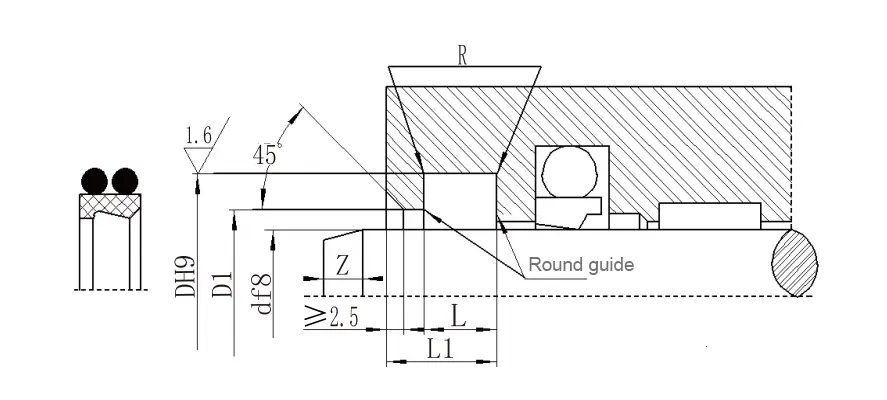

| RCF04 -Spezifikationsparametertabelle (Produkte jeder Größe innerhalb des Parameterbereichs können bereitgestellt werden) | ||||||
| Schaftdurchmesserbereich d f8 |
Rillendurchmesser DH9 |
Schrittdurchmesser D1 H11 |
Rillenbreite L+0.2 |
Gesamtbreite L1 |
Runde Ecken Rmax | Länge der Abschneidung Zmin |
| 20 ~ 39,9 | D+7,6 | D+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69,9 | D+8,8 | D+1,5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139,9 | D+12,2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399,9 | D+16.0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D+24.0 | D+2,5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D+27,3 | D+2,5 | 18.0 | 23.0 | 2 | 12 |

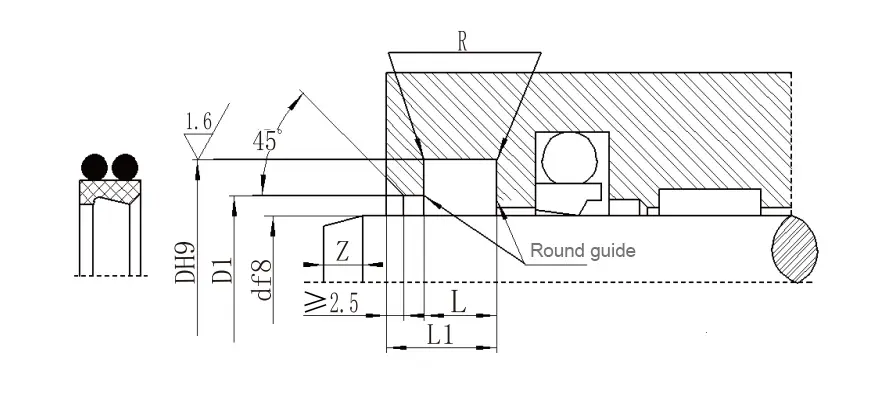

| RCF05 -Spezifikationsparametertabelle (Produkte jeder Größe innerhalb des Parameterbereichs können bereitgestellt werden) | ||||||
| Schaftdurchmesserbereich d f8 | Rillendurchmesser DH9 | Schrittdurchmesser D1 H11 | Rillenbreite L+0.2 |
Seitenbreite L1 |
Runde Ecken Rmax |
Länge der Abschneidung Zmin |
| 100 ~ 229 | D+22,2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D+24,2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D+33.0 | D+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D+36,5 | D+15.1 | 9.5 | 6.3 | 2 | 12 |
Anwendung:
Hauptsächlich in landwirtschaftlichen Maschinen, hydraulischen Pressen, Injektionsformmaschinen, Hydrauliksteuerungssystemen, Gabelstapler, Rollenpressen, Kranen, Lade- und Entladen von Maschinen usw.
