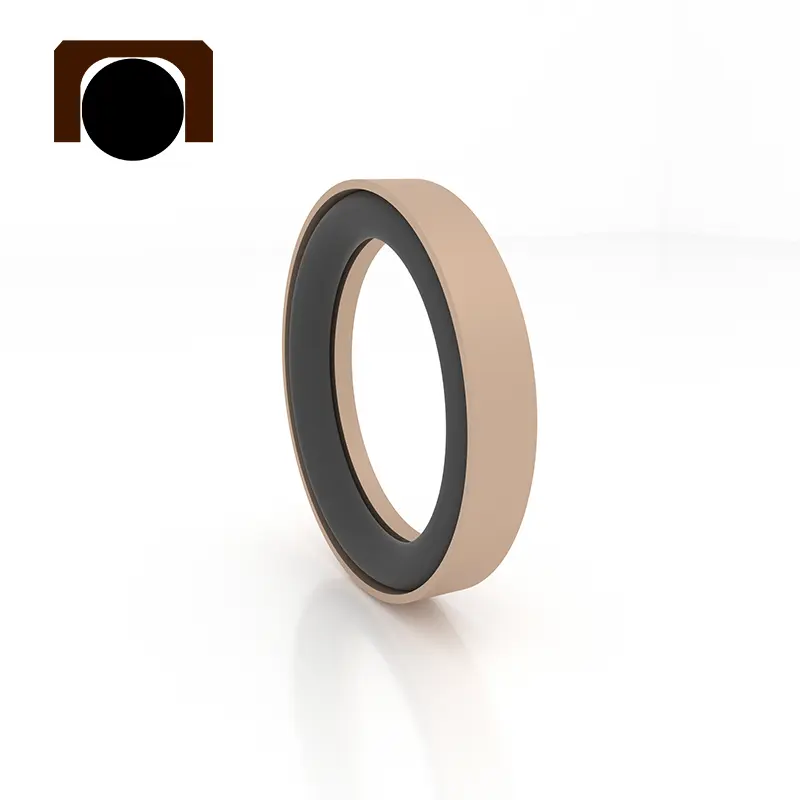

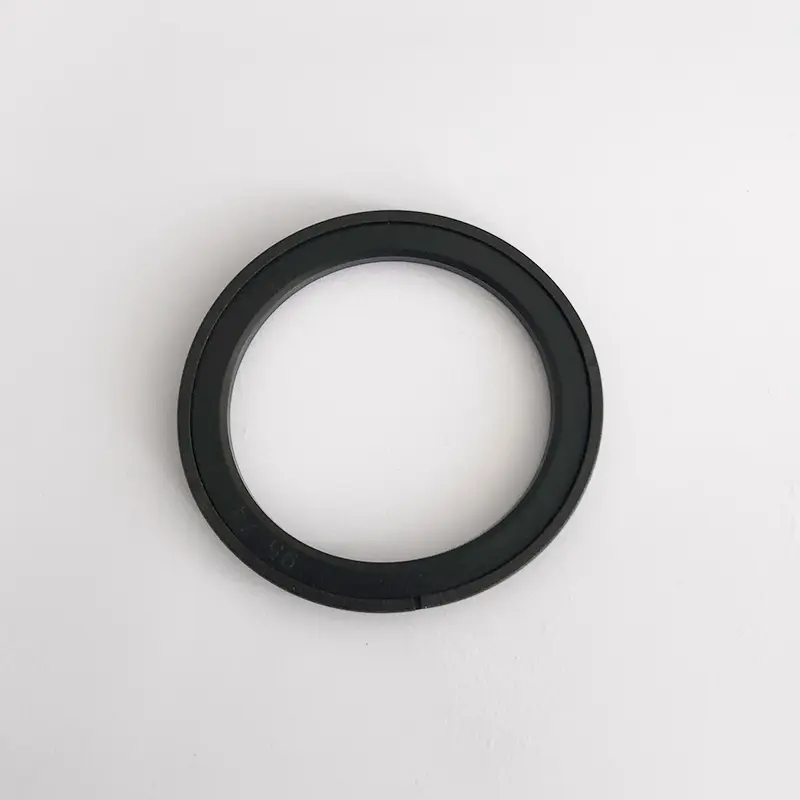

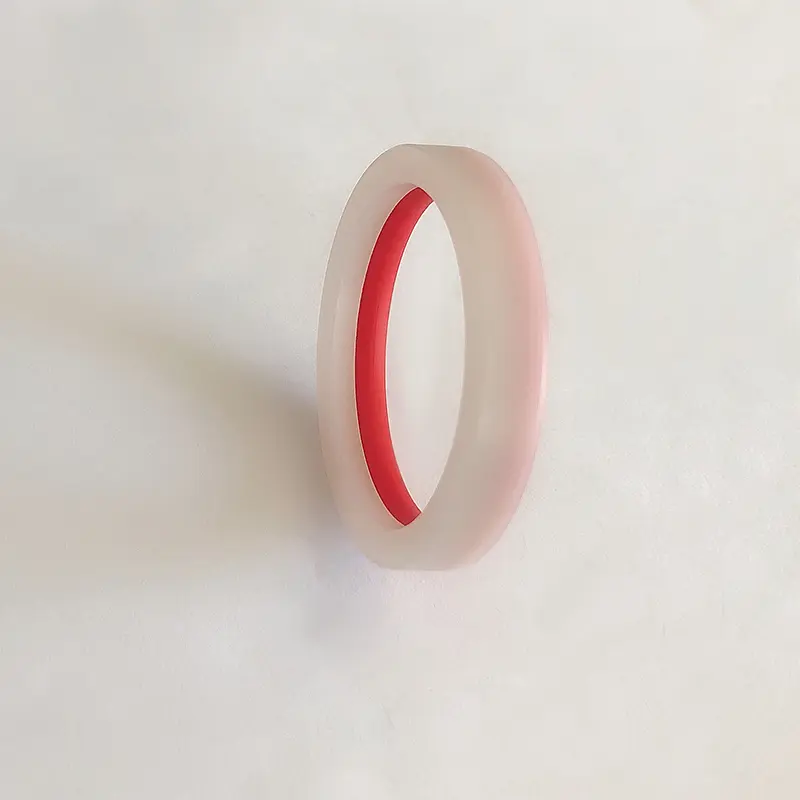

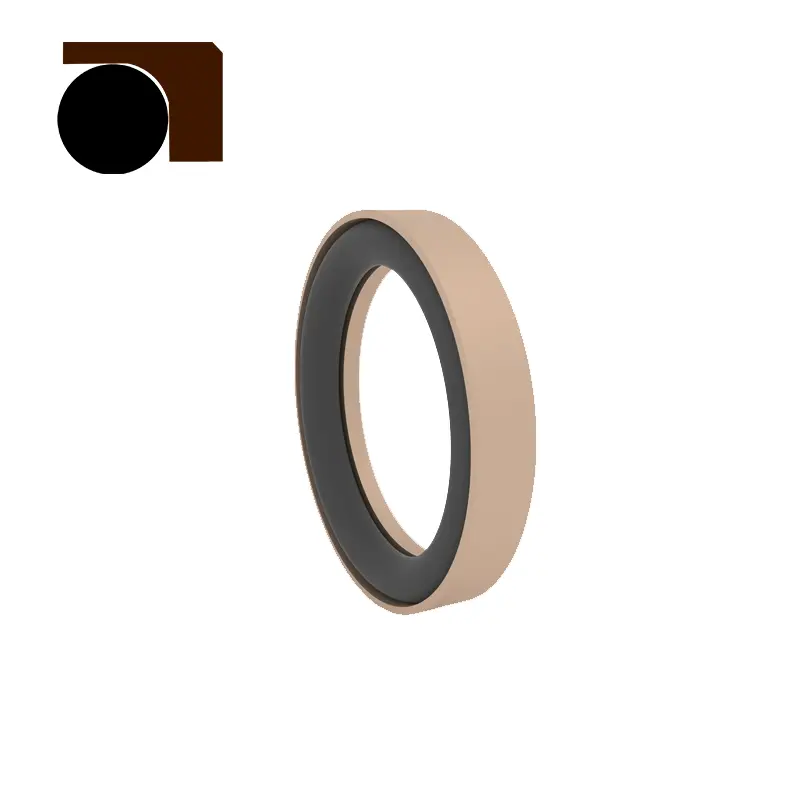

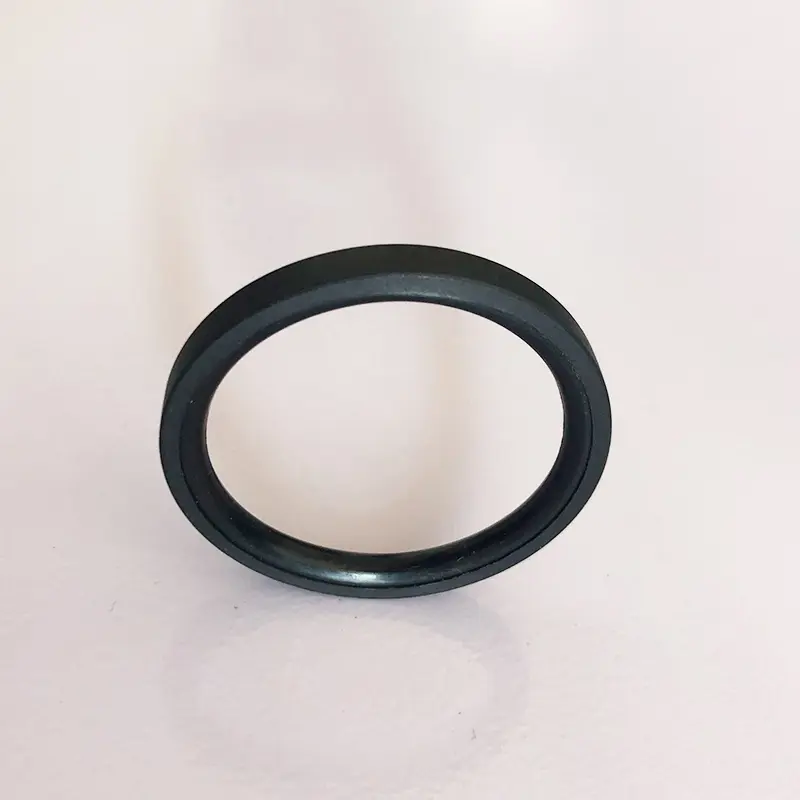

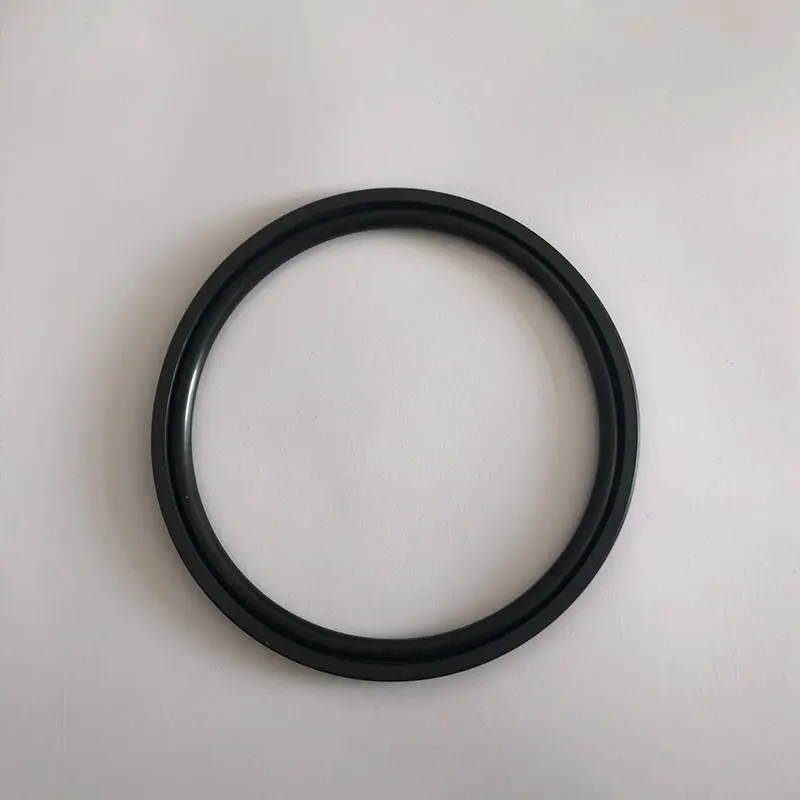

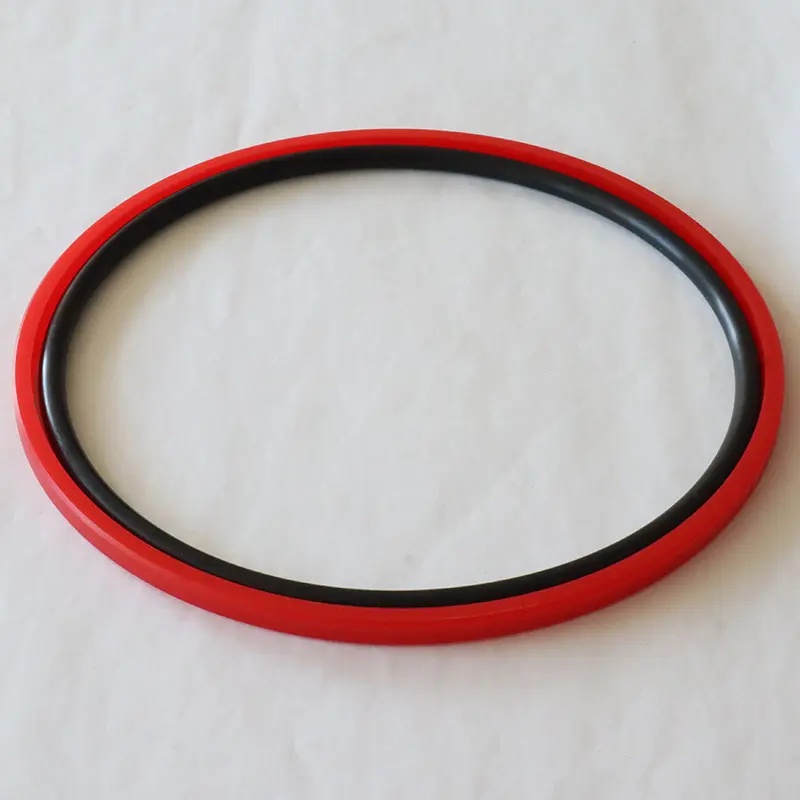

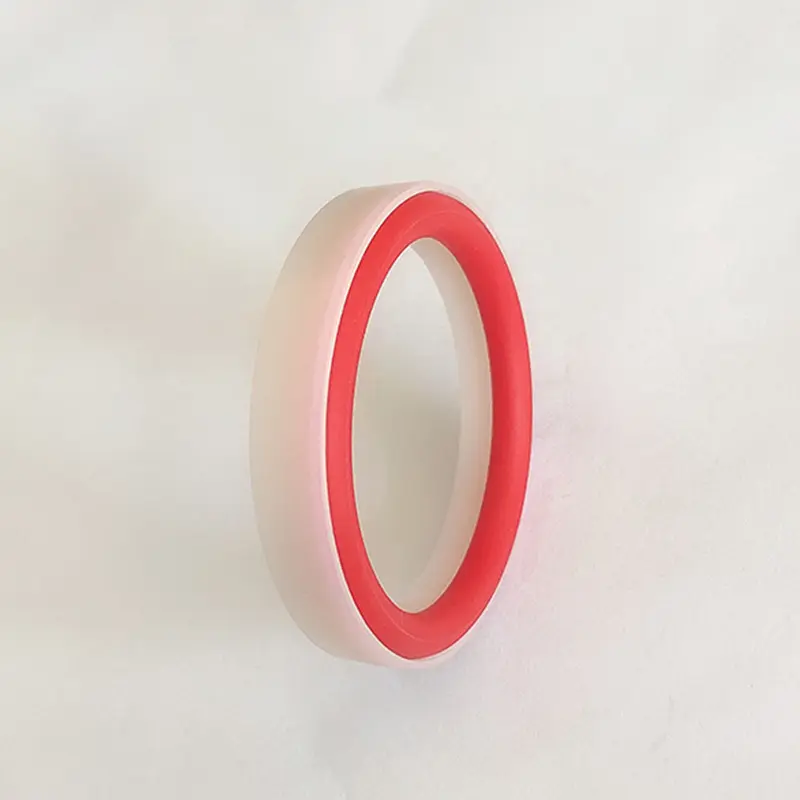

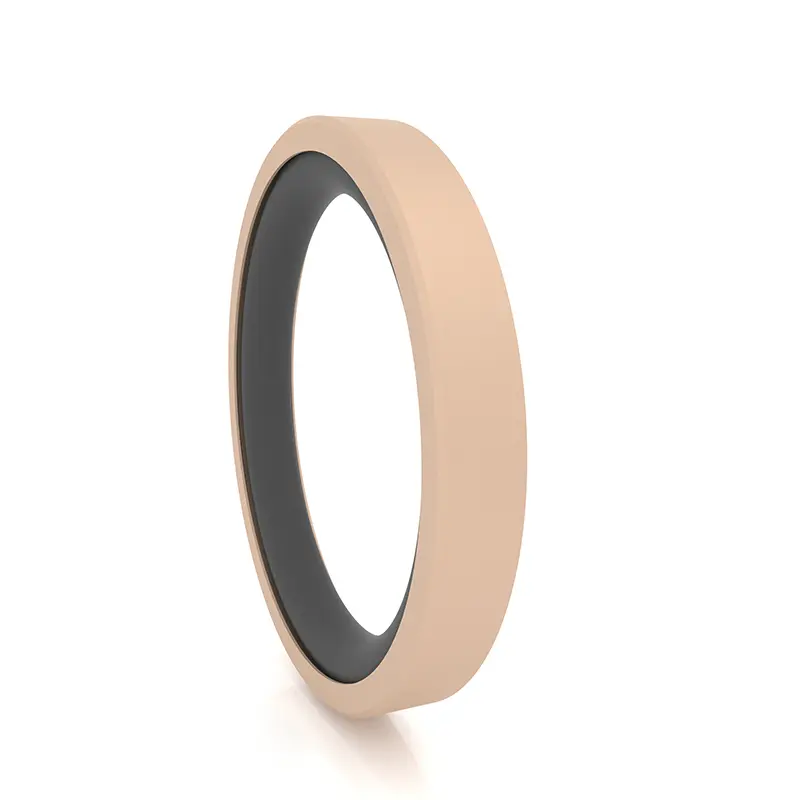

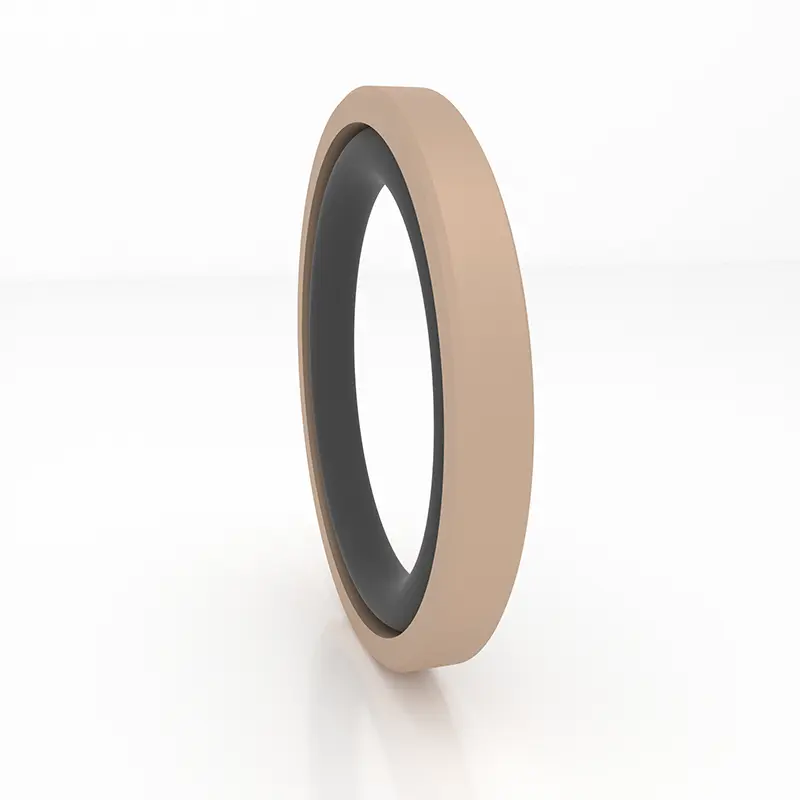

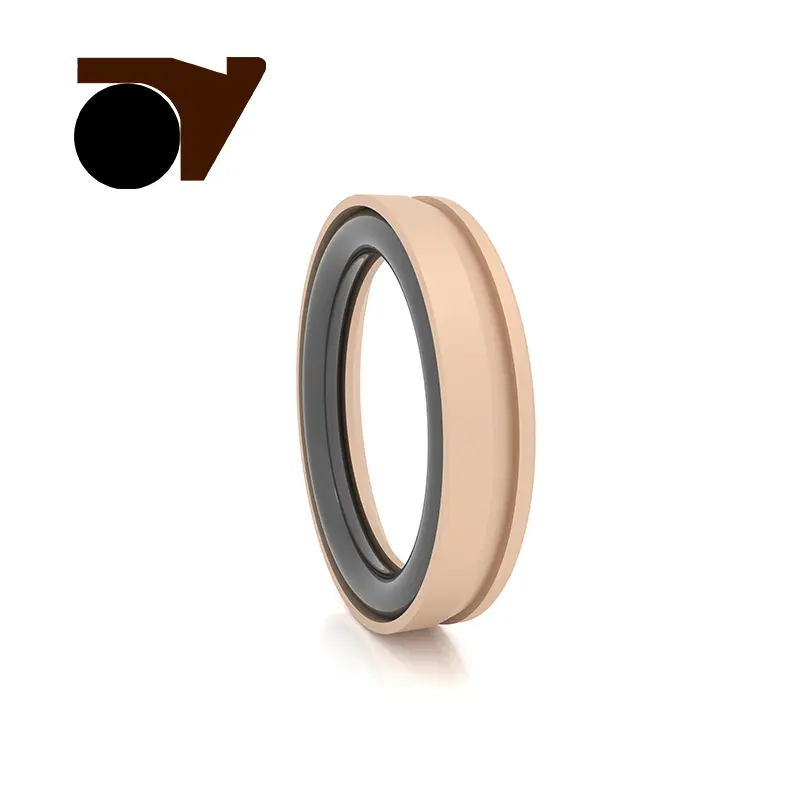

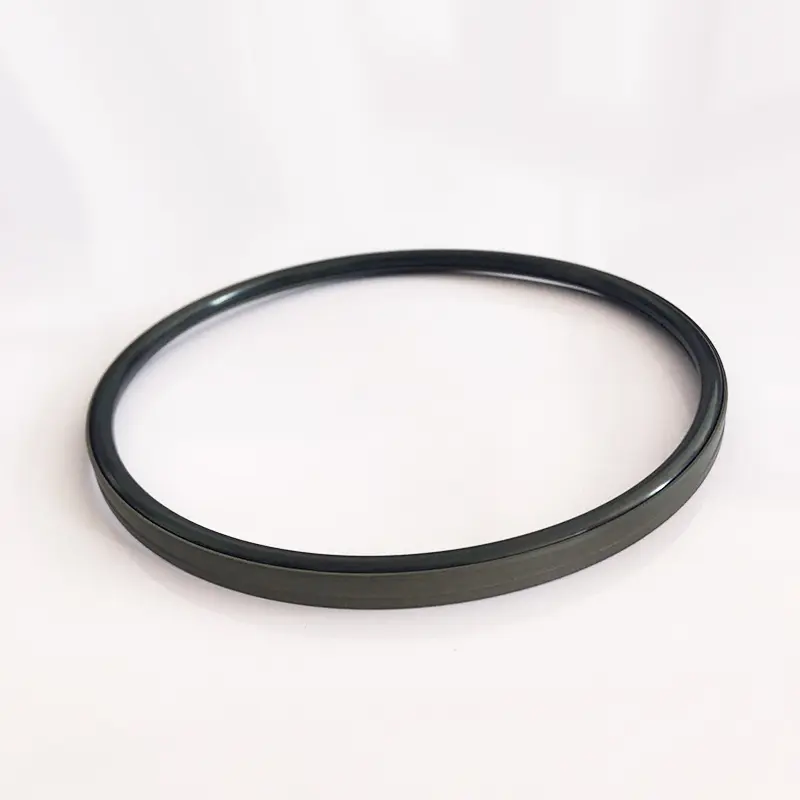

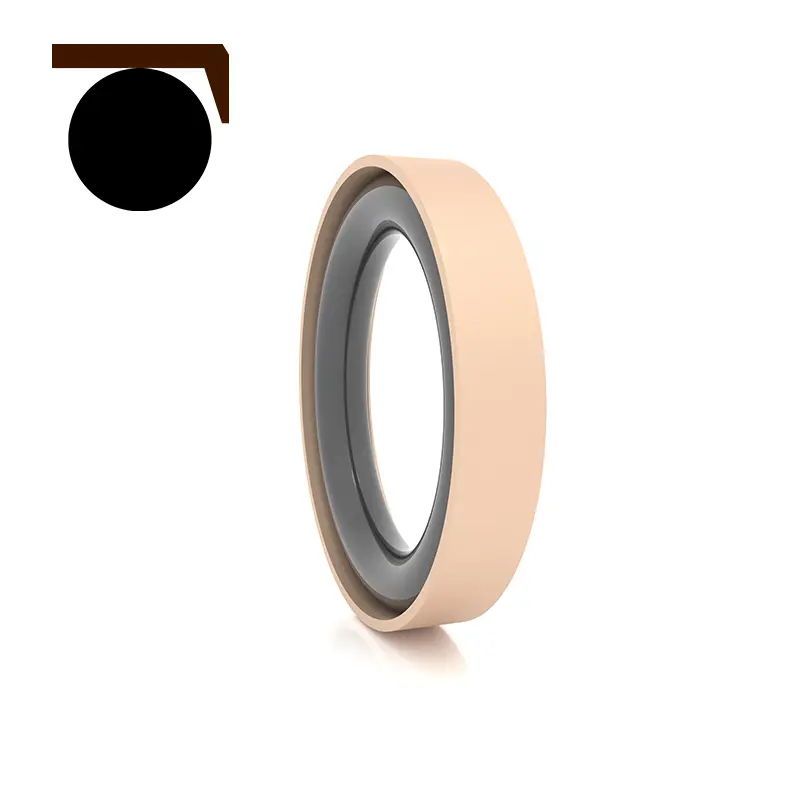

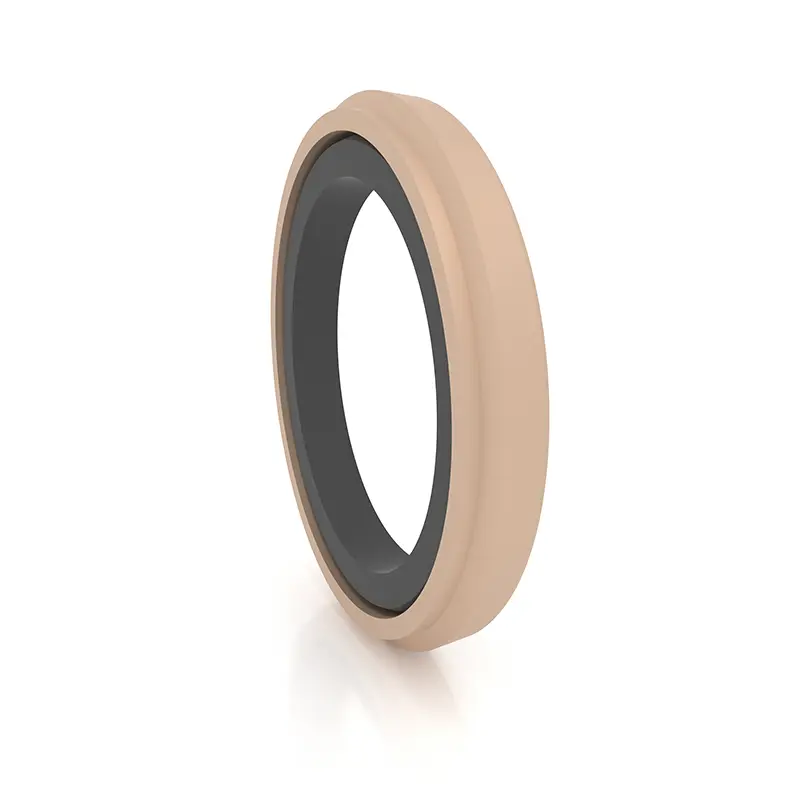

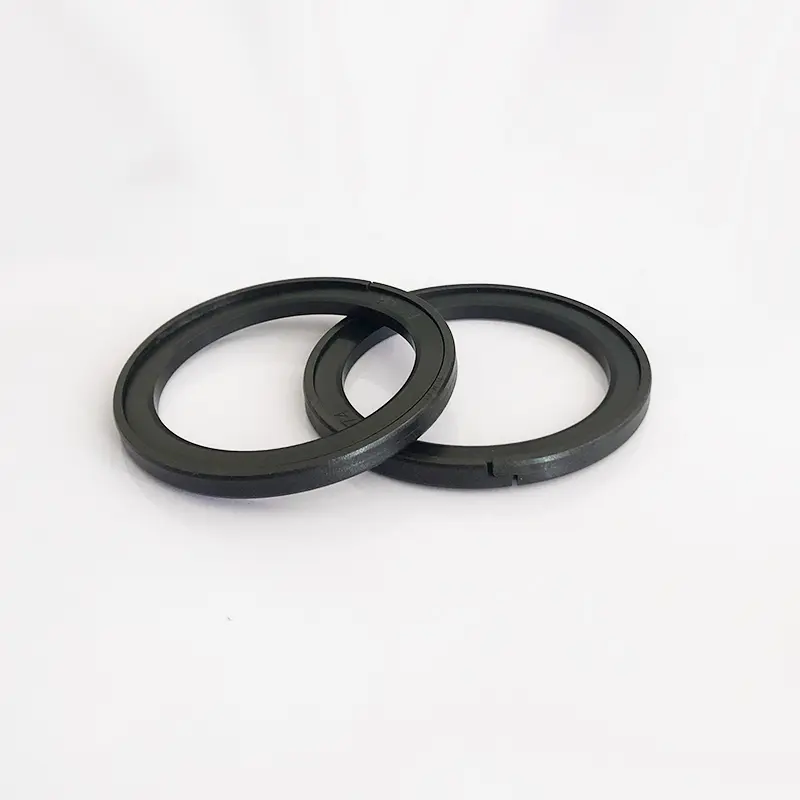

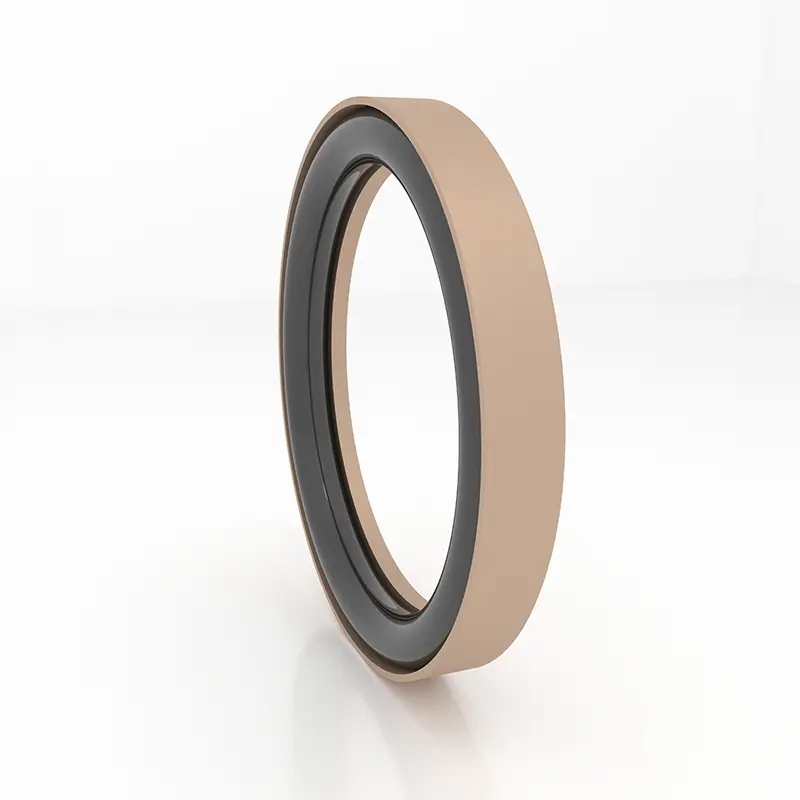

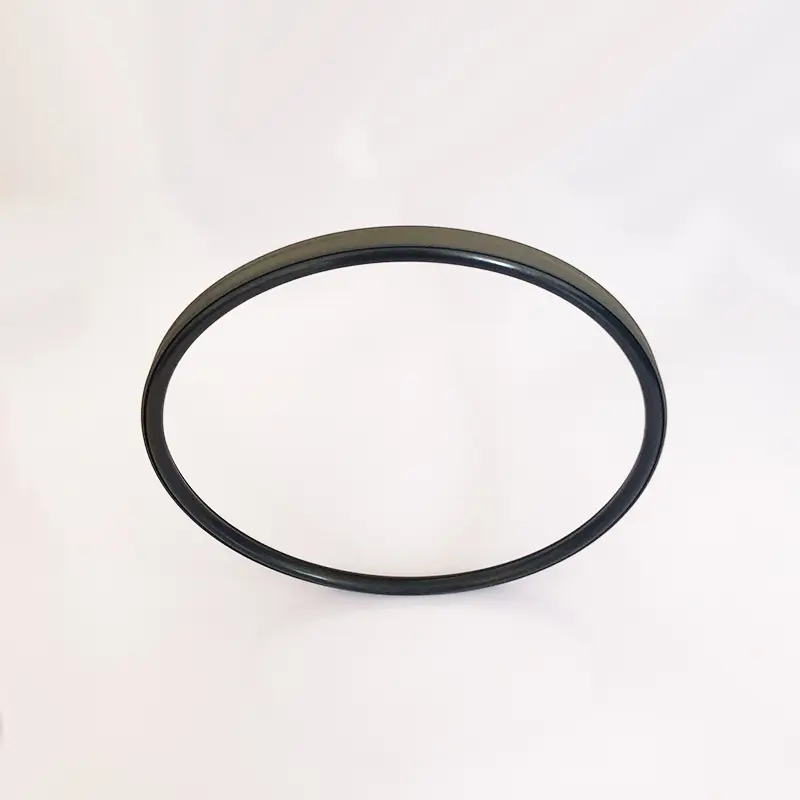

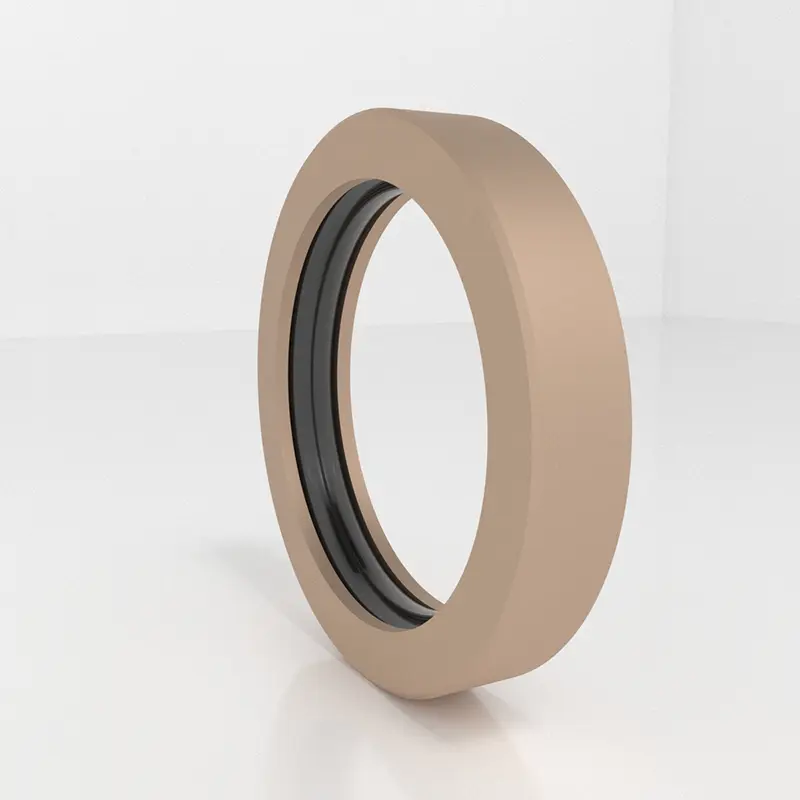

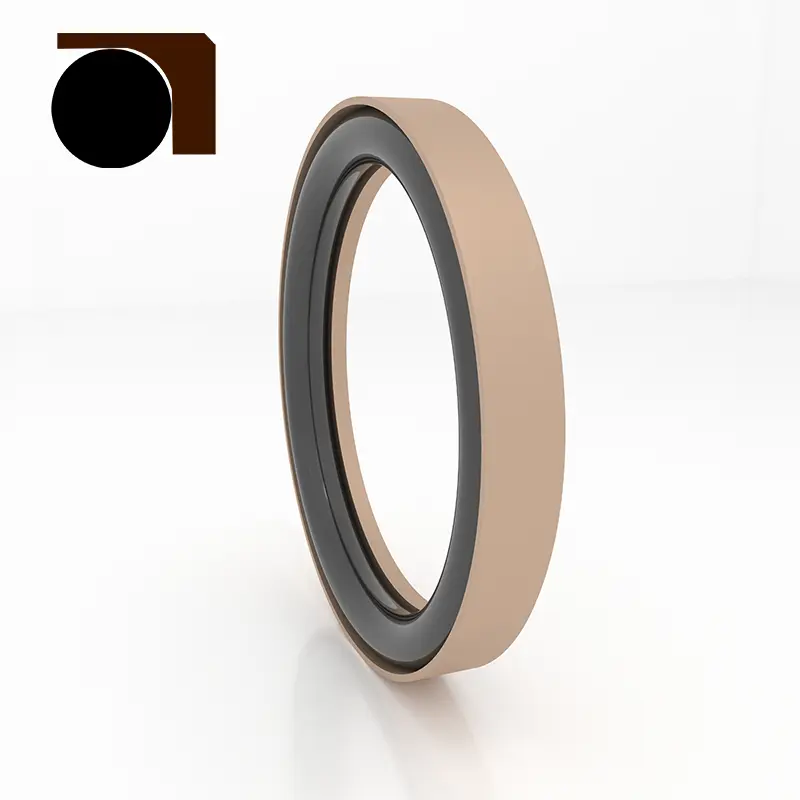

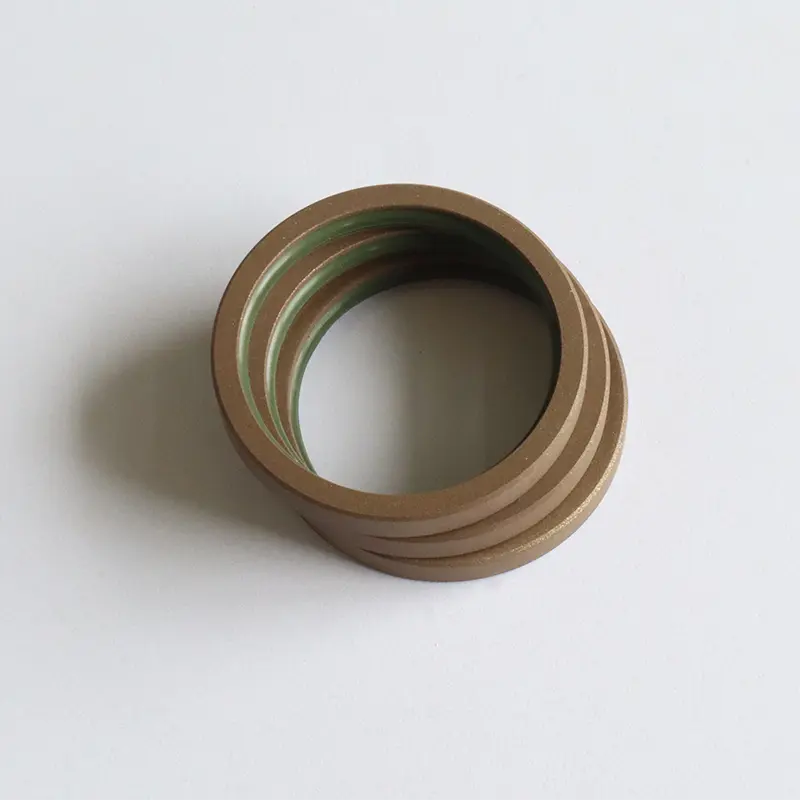

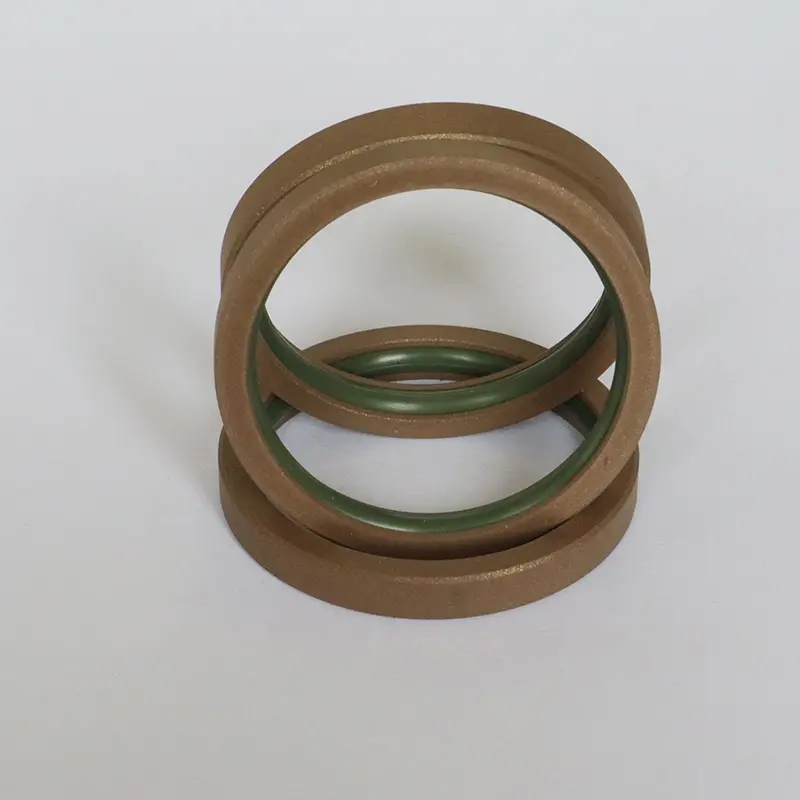

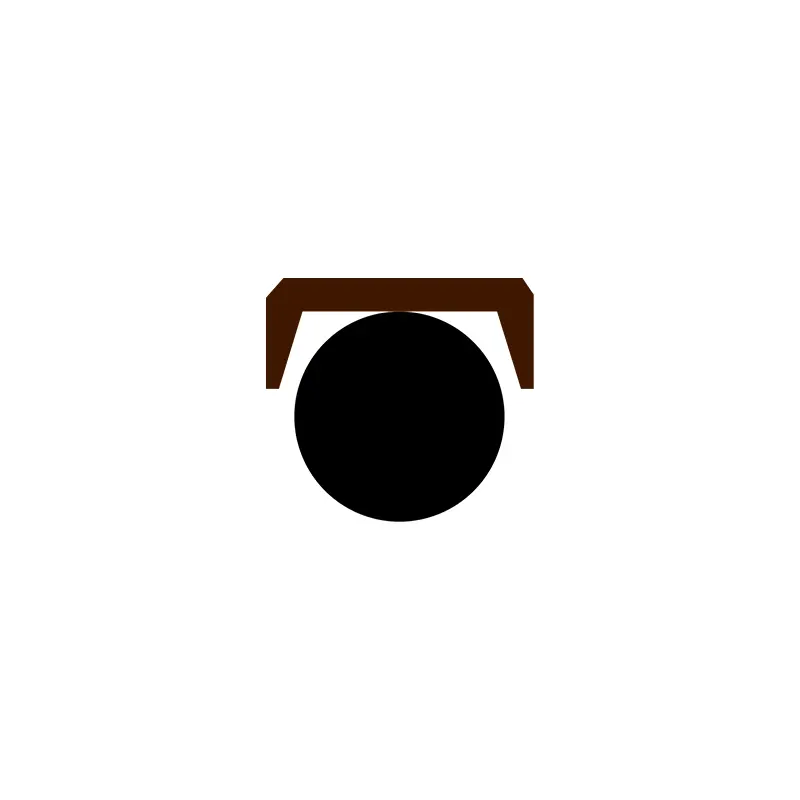

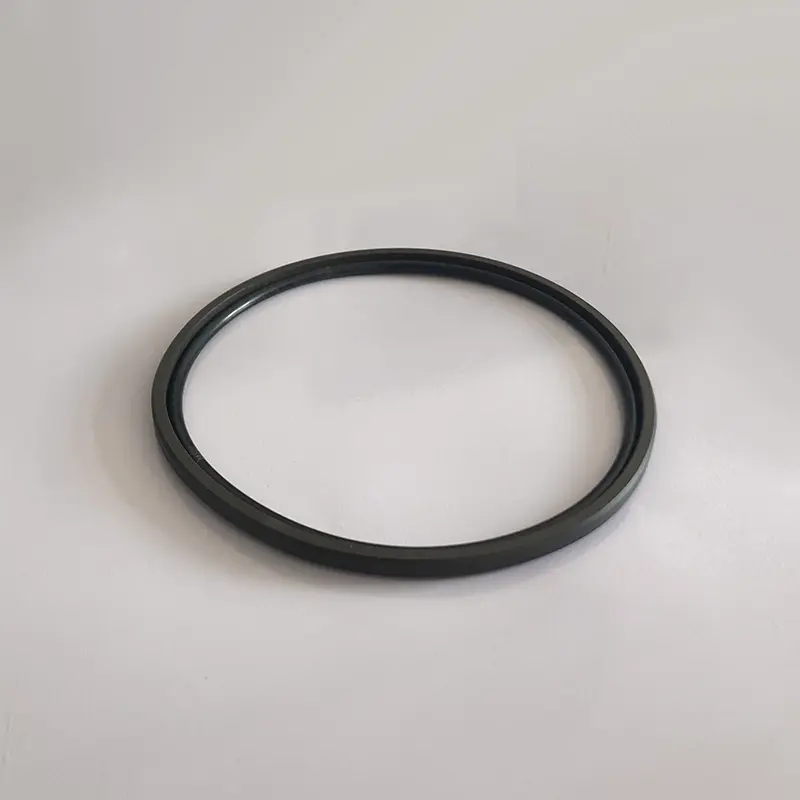

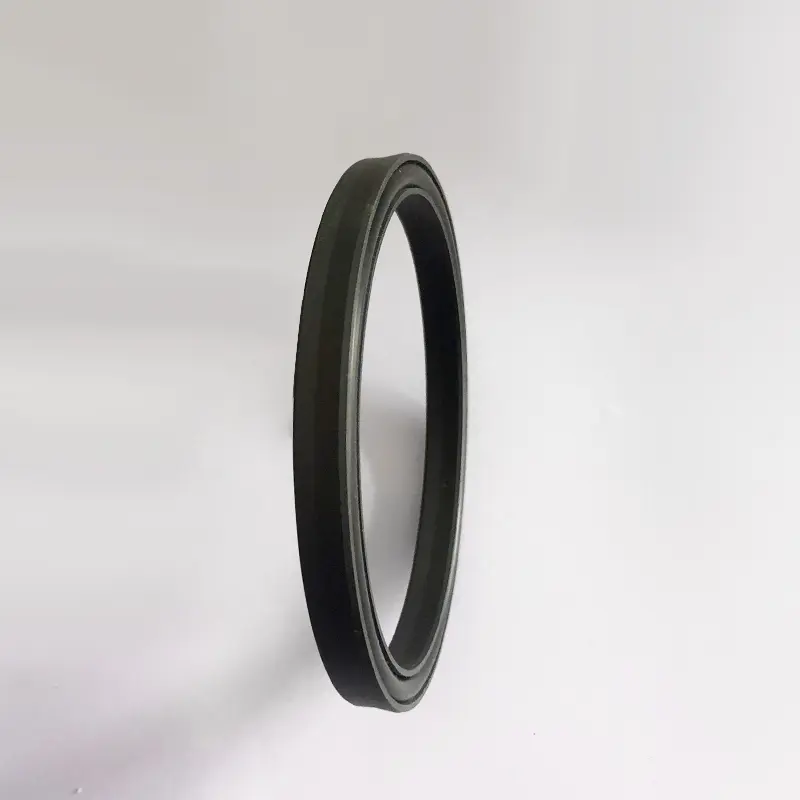

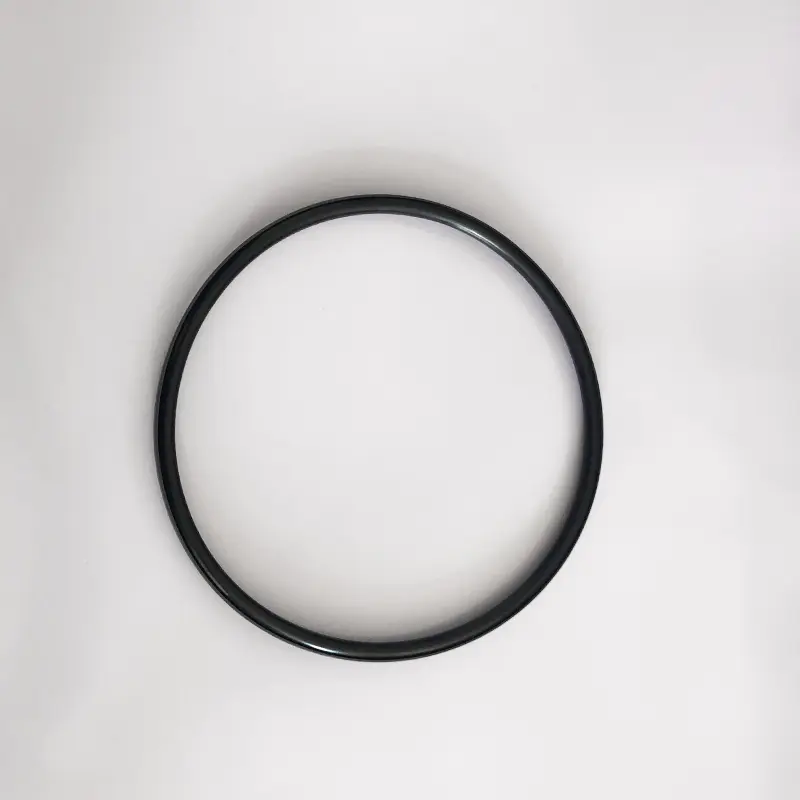

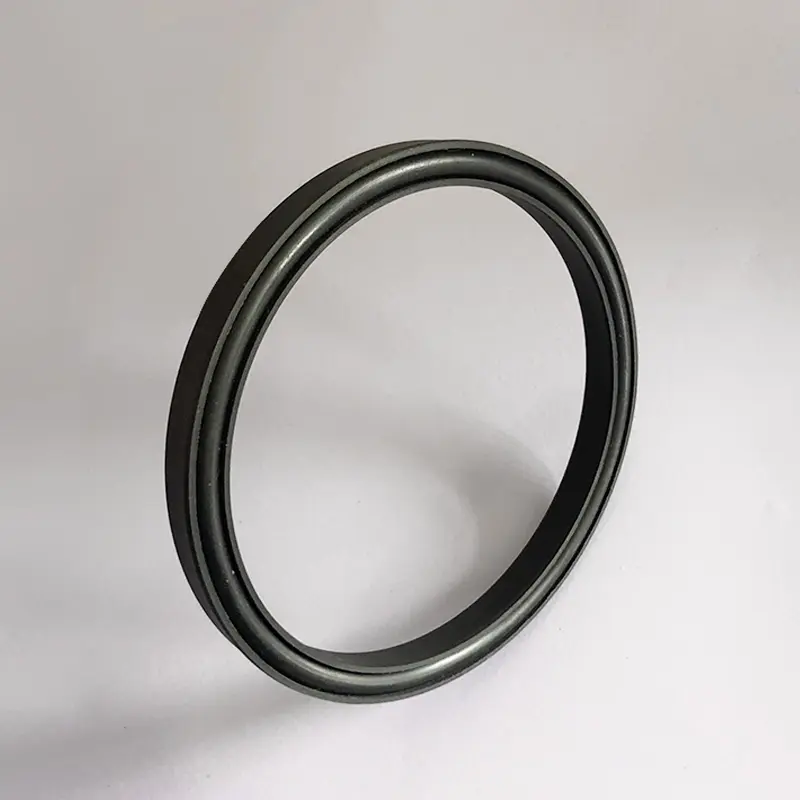

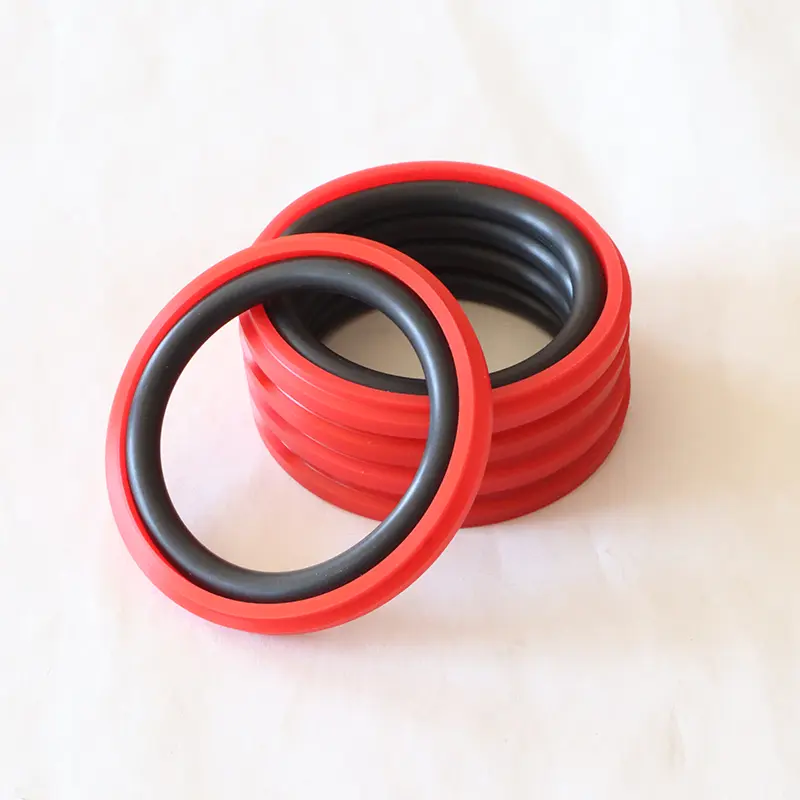

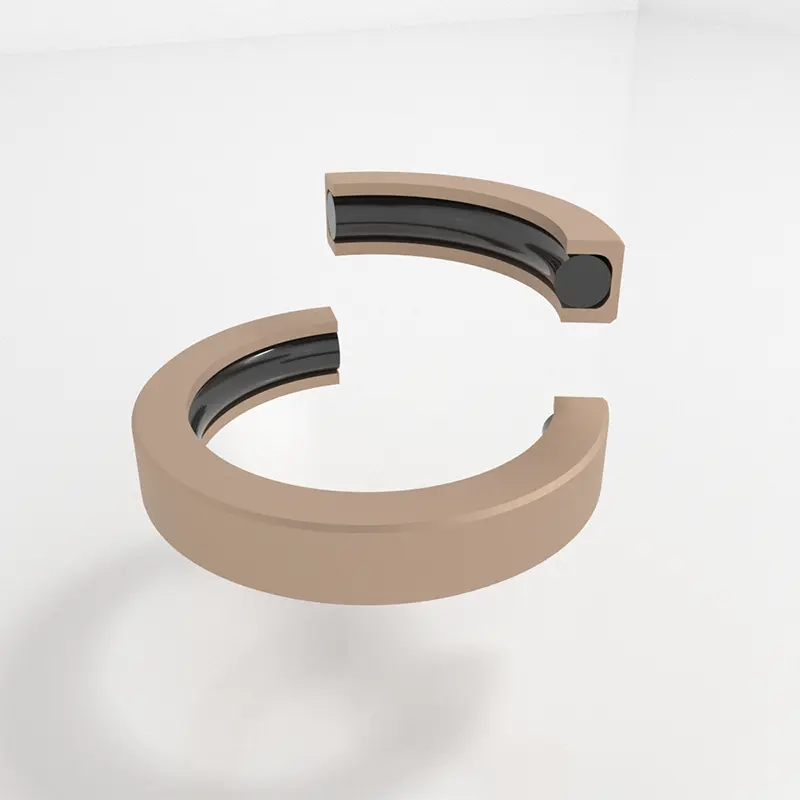

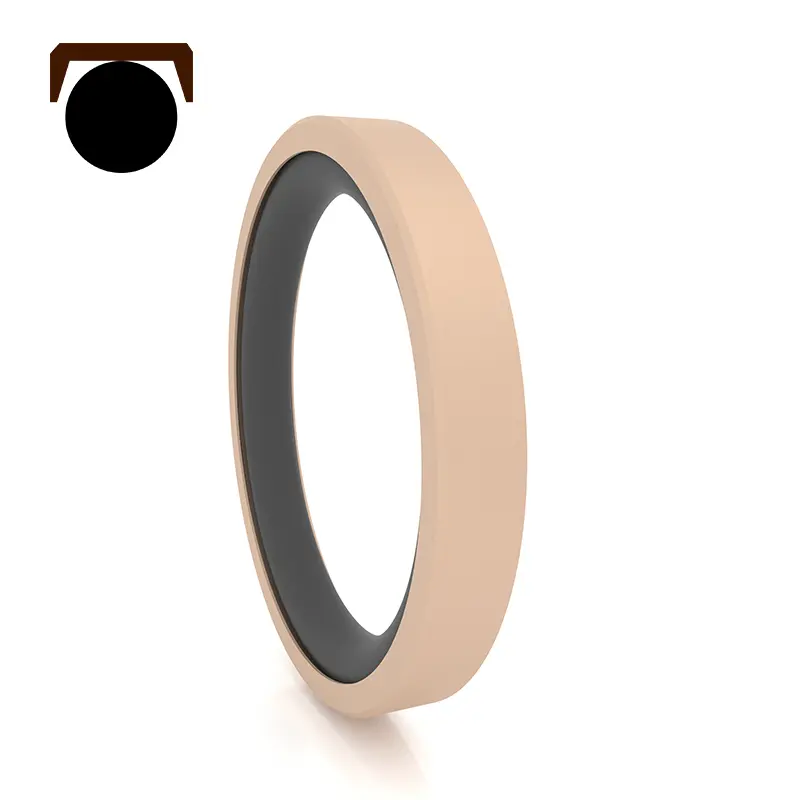

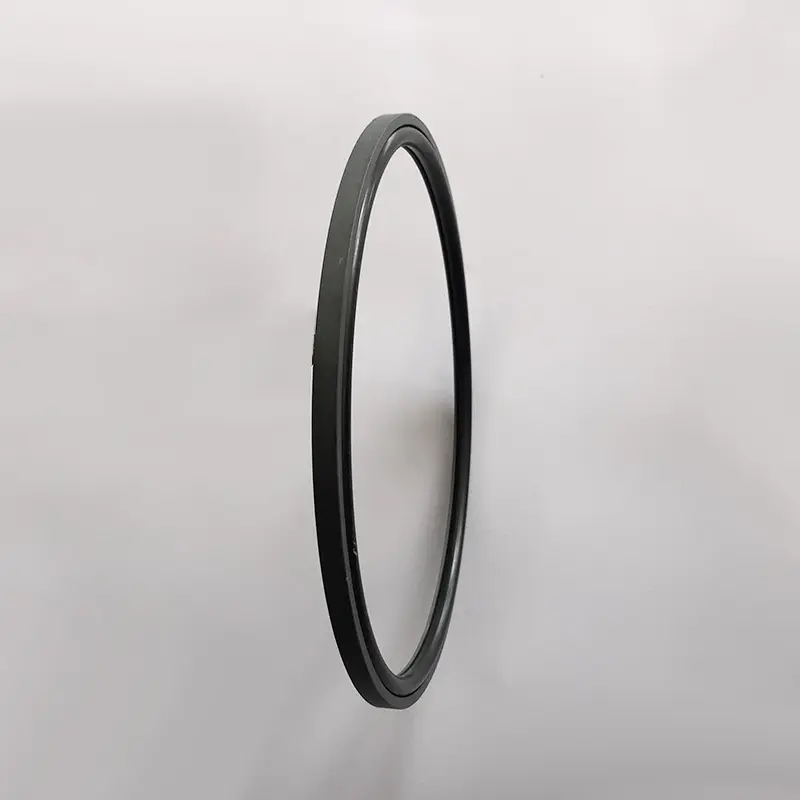

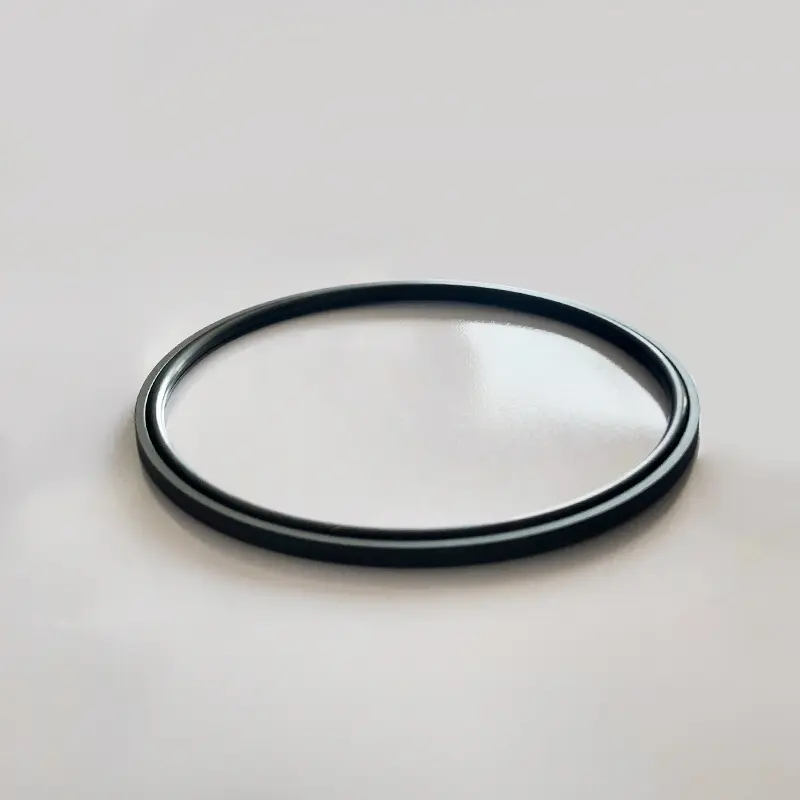

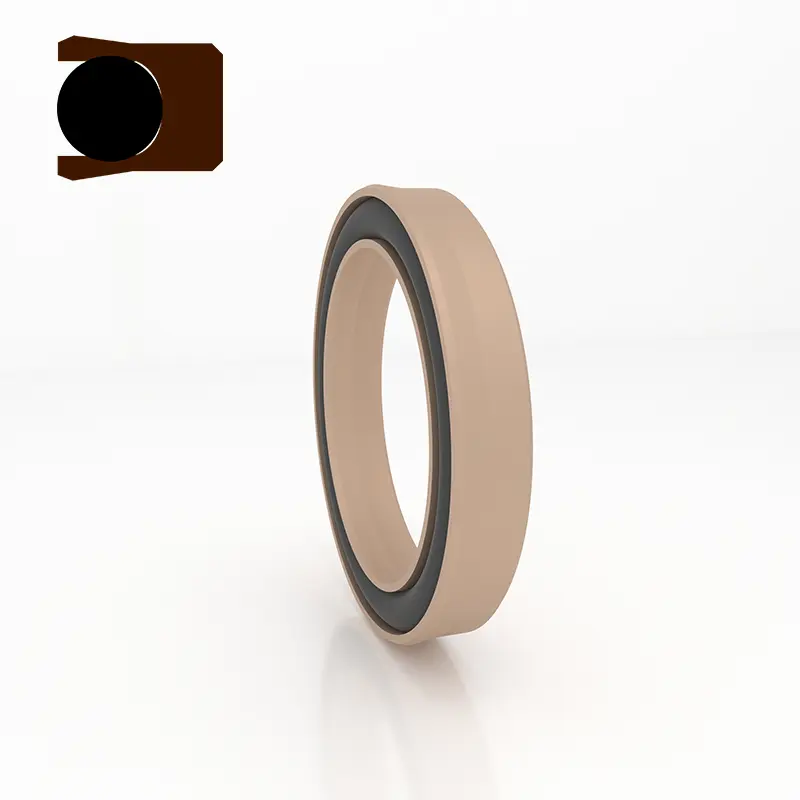

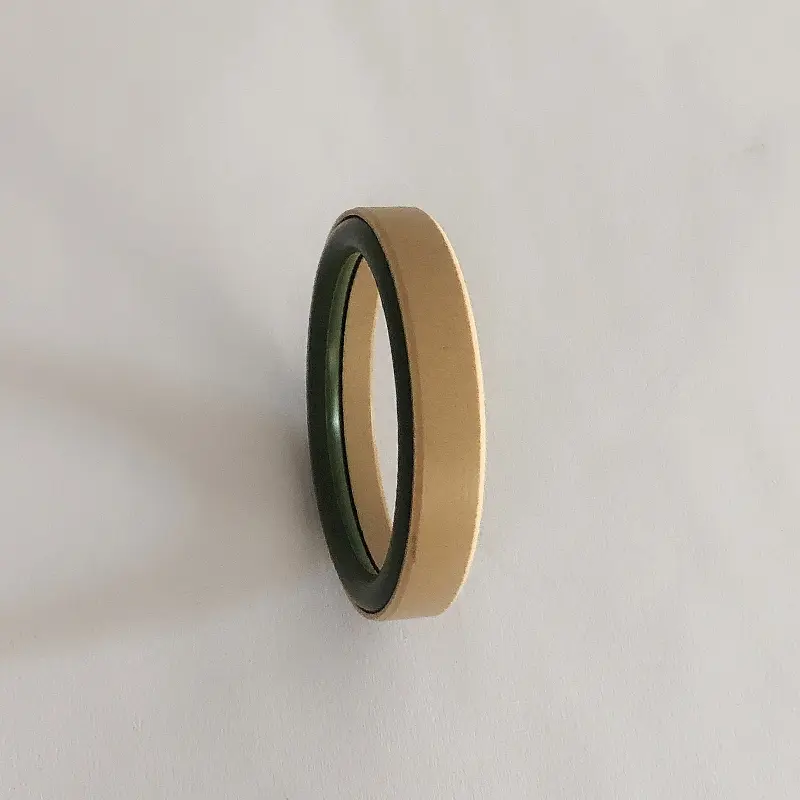

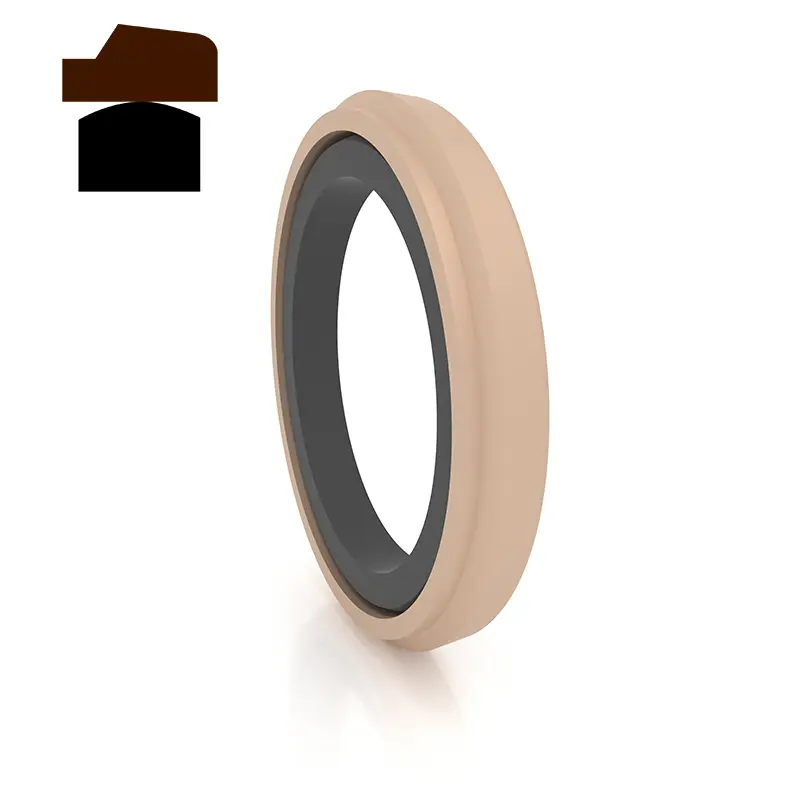

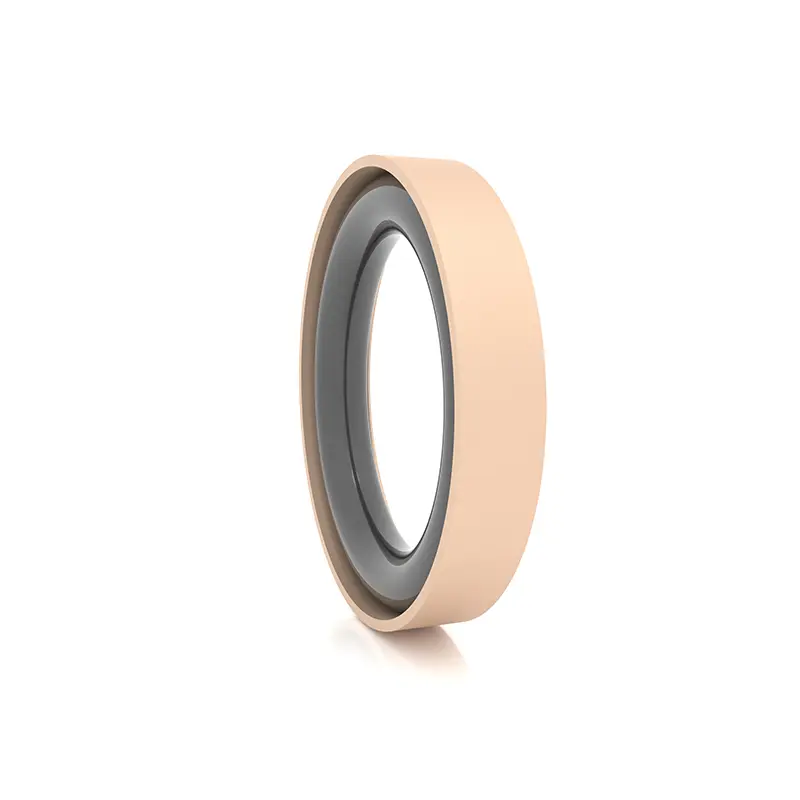

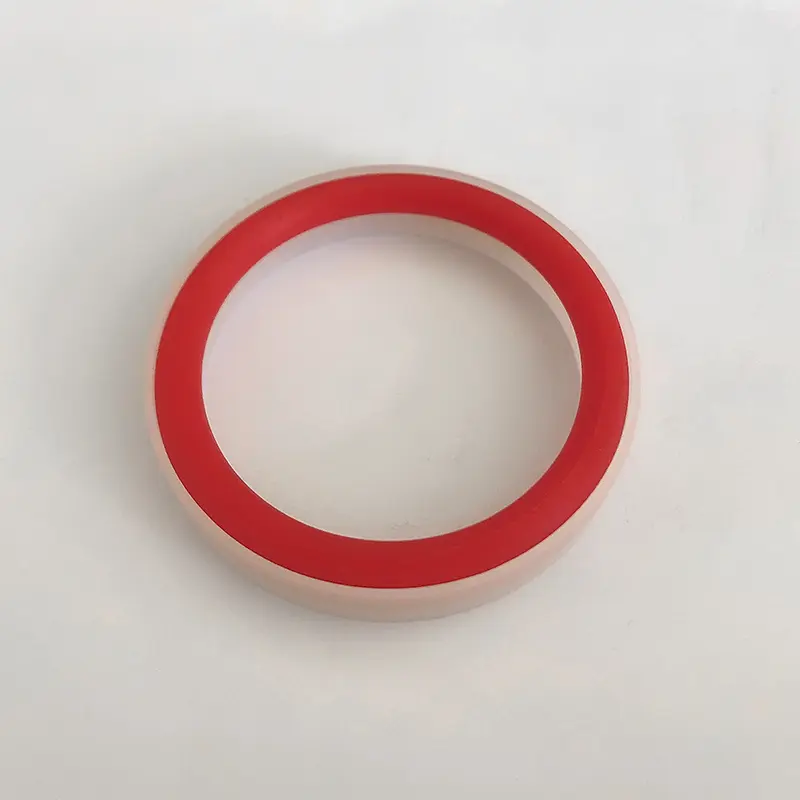

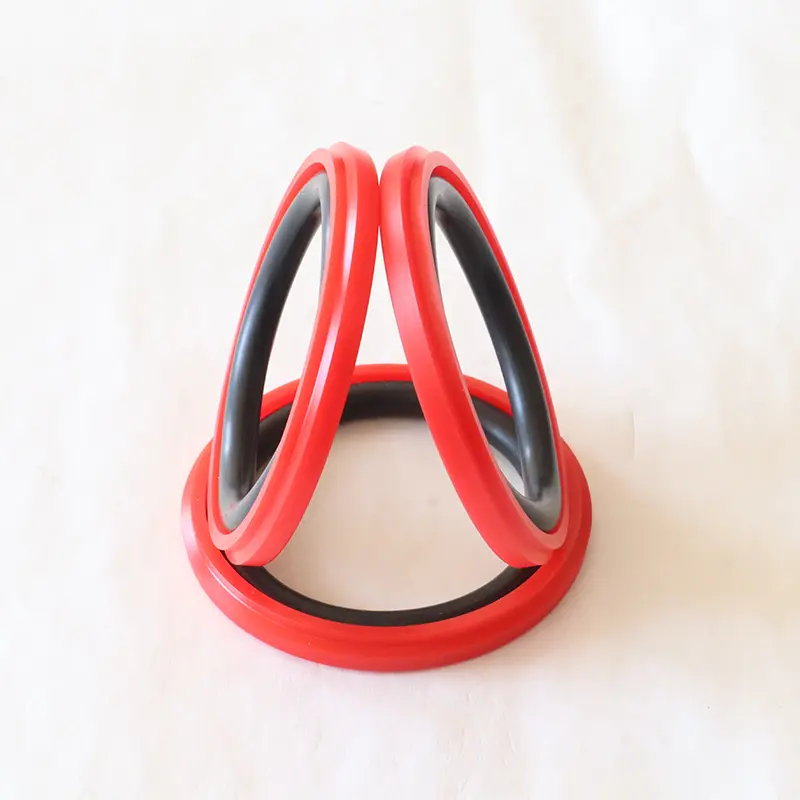

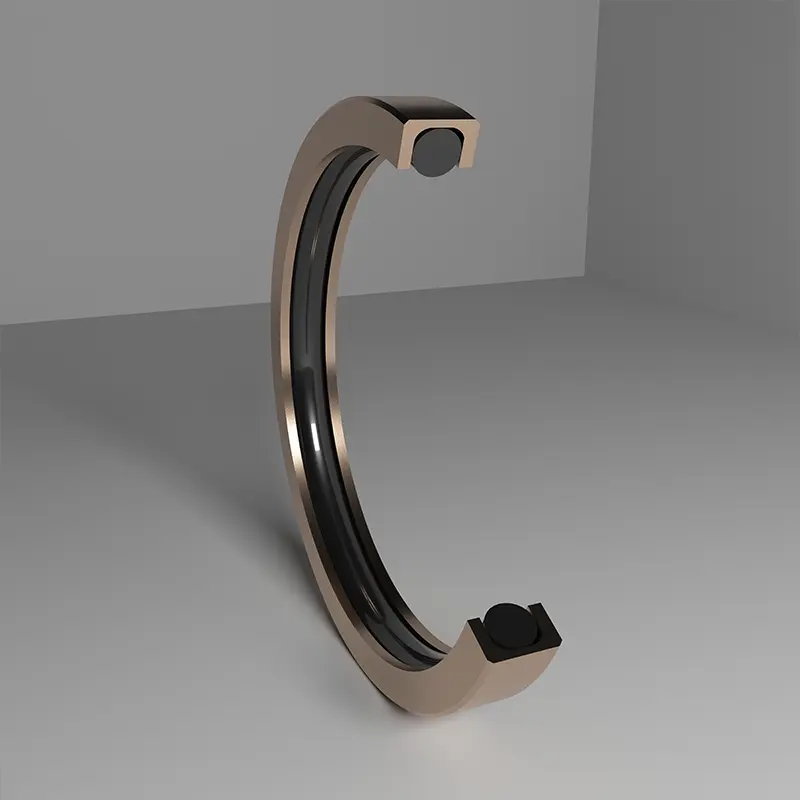

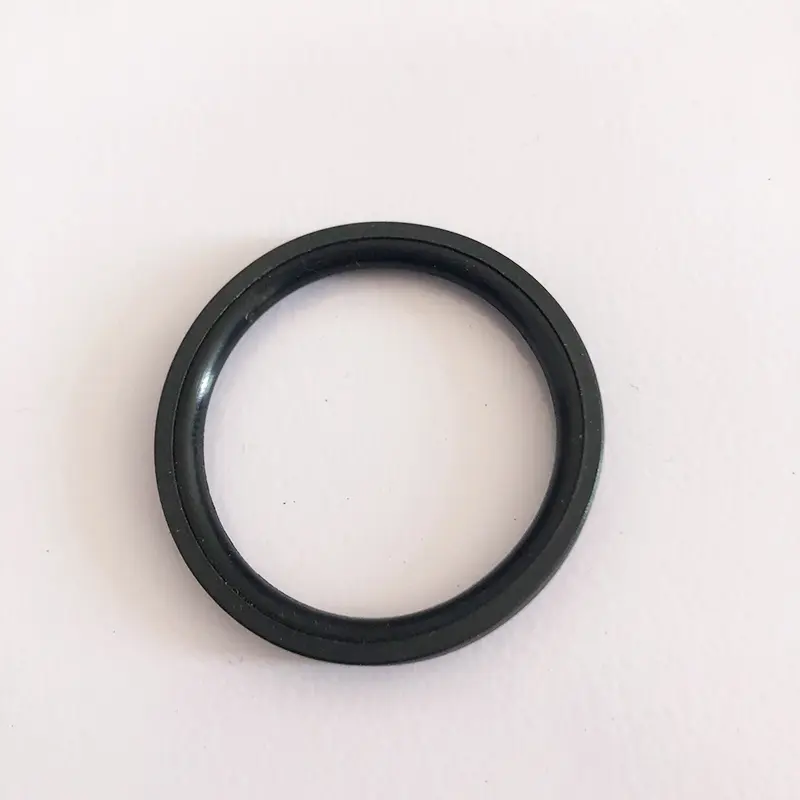

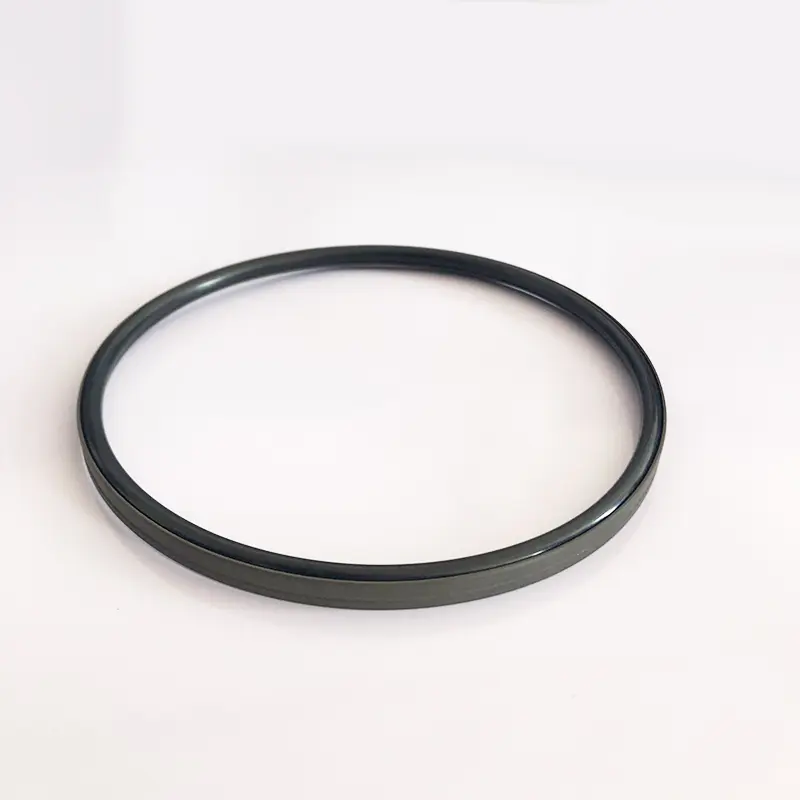

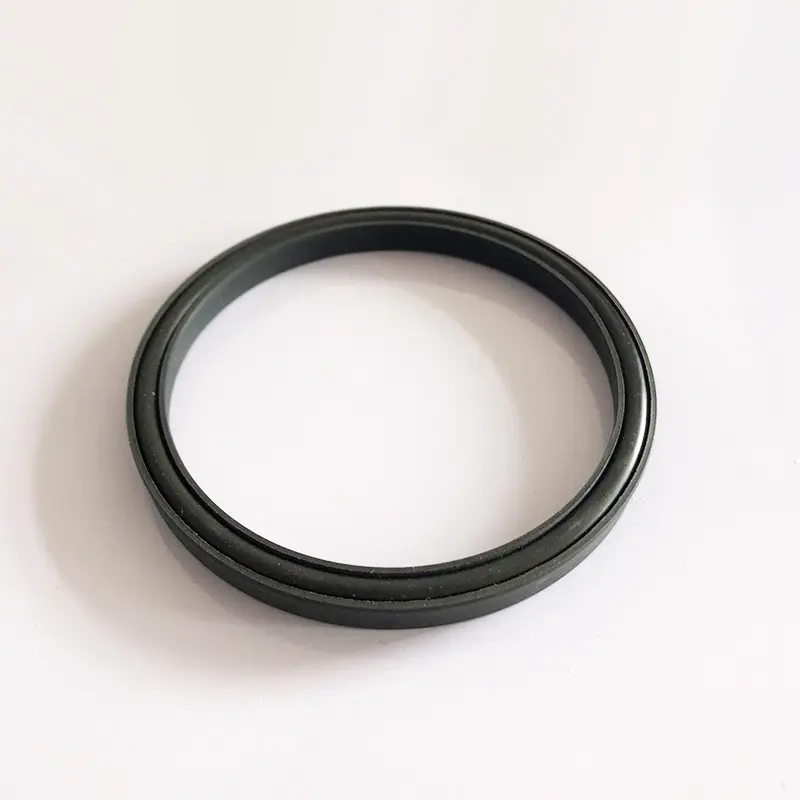

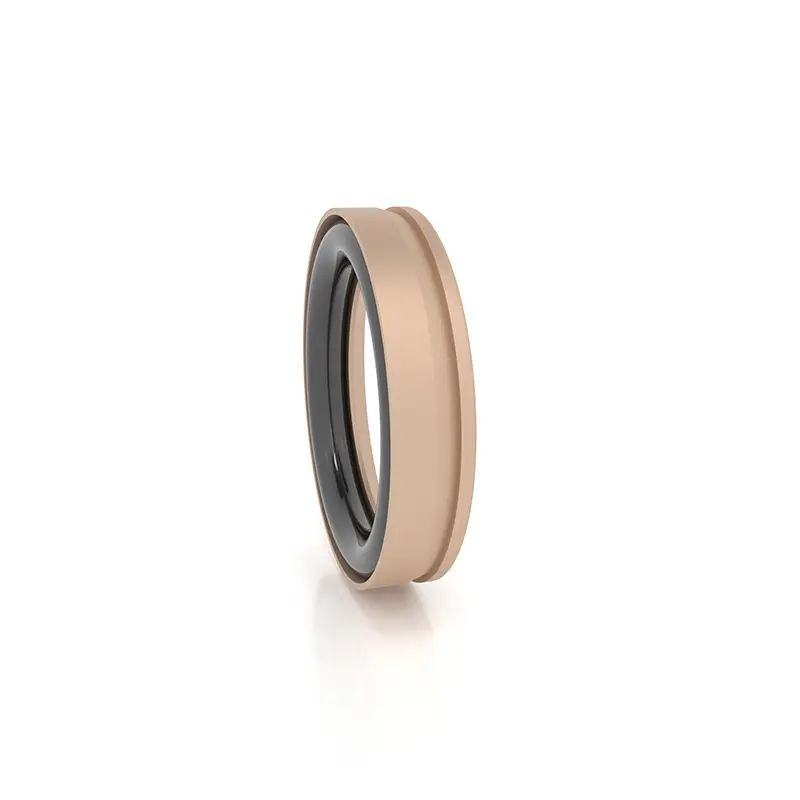

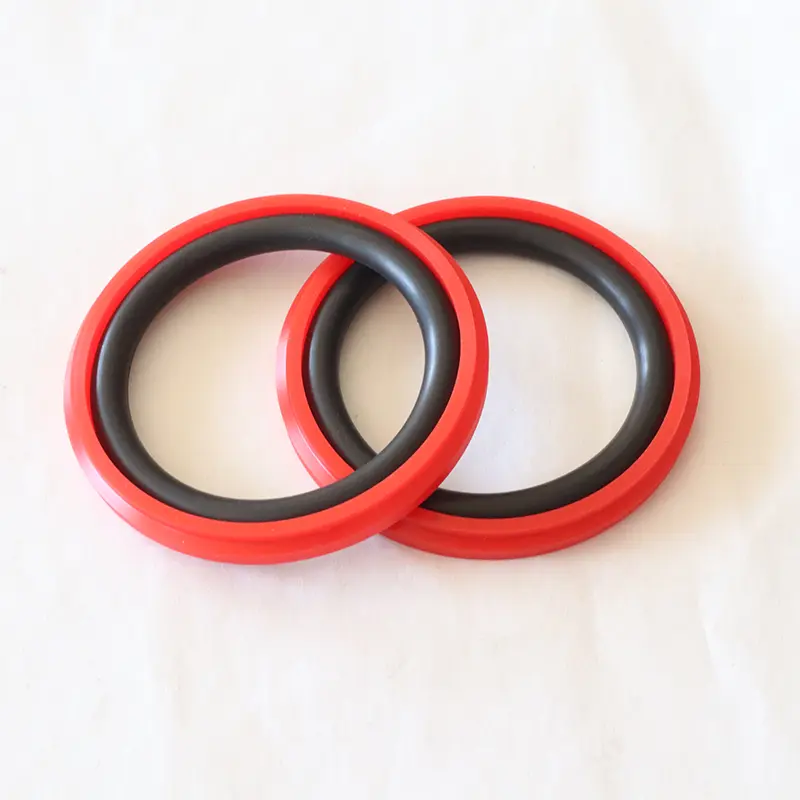

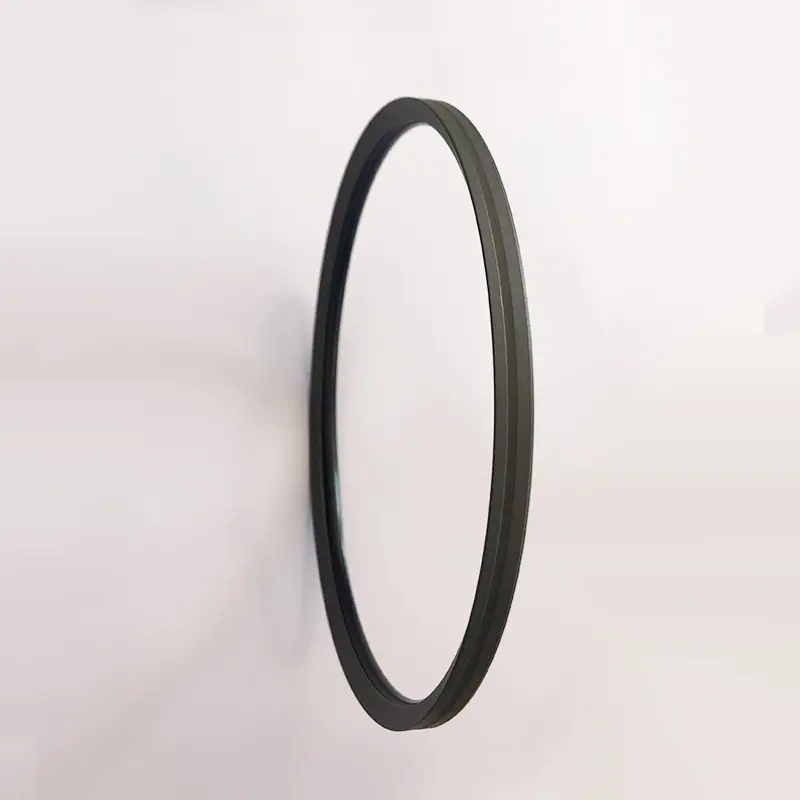

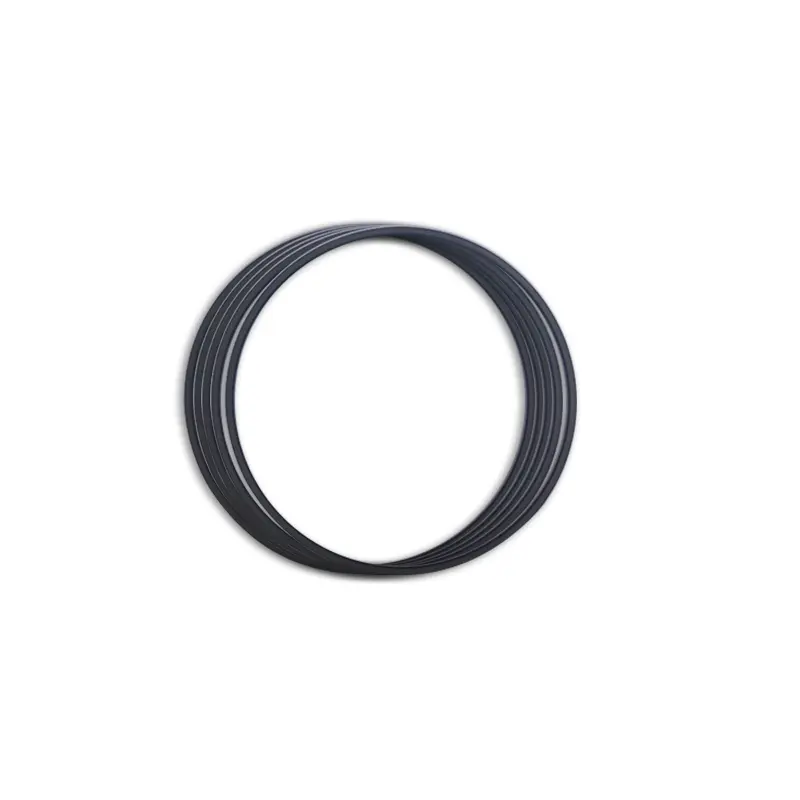

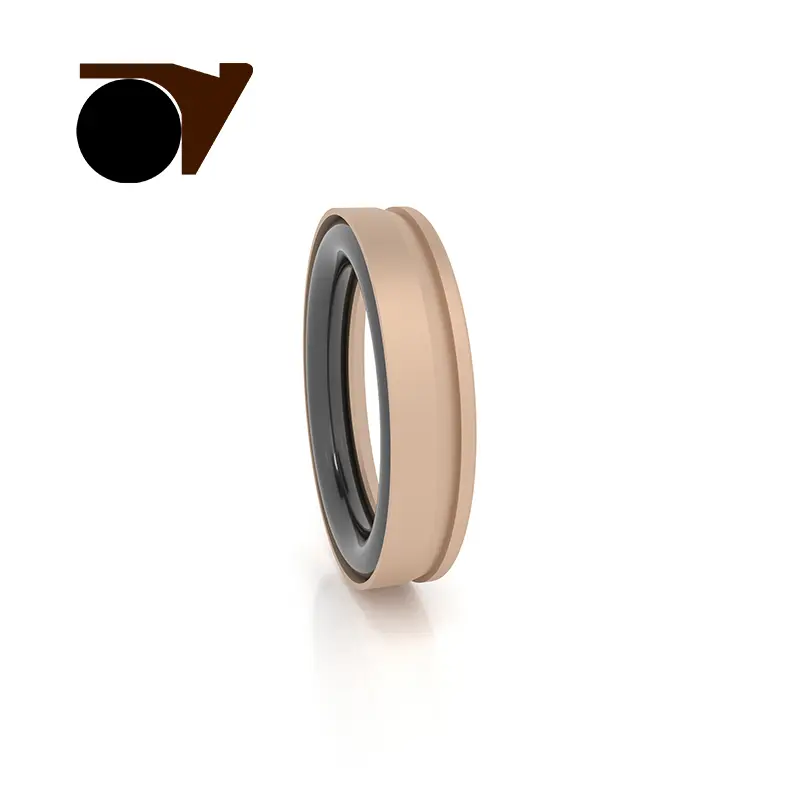

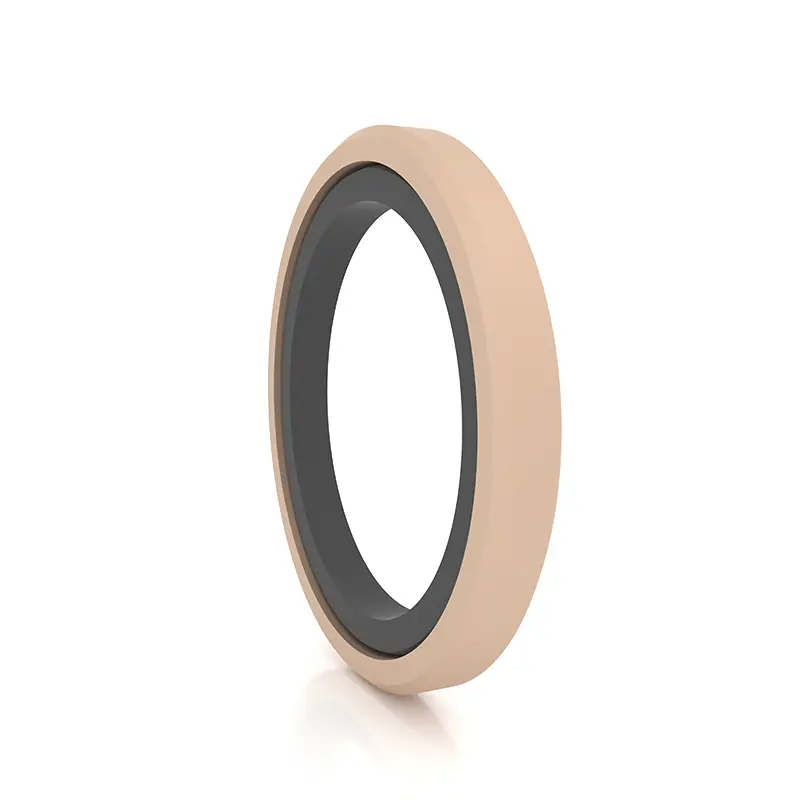

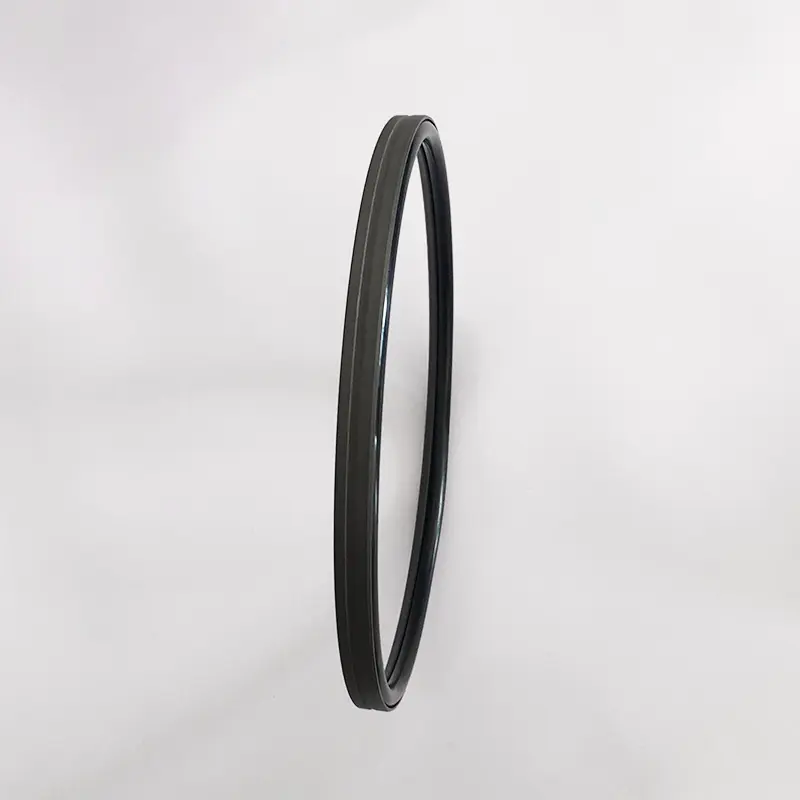

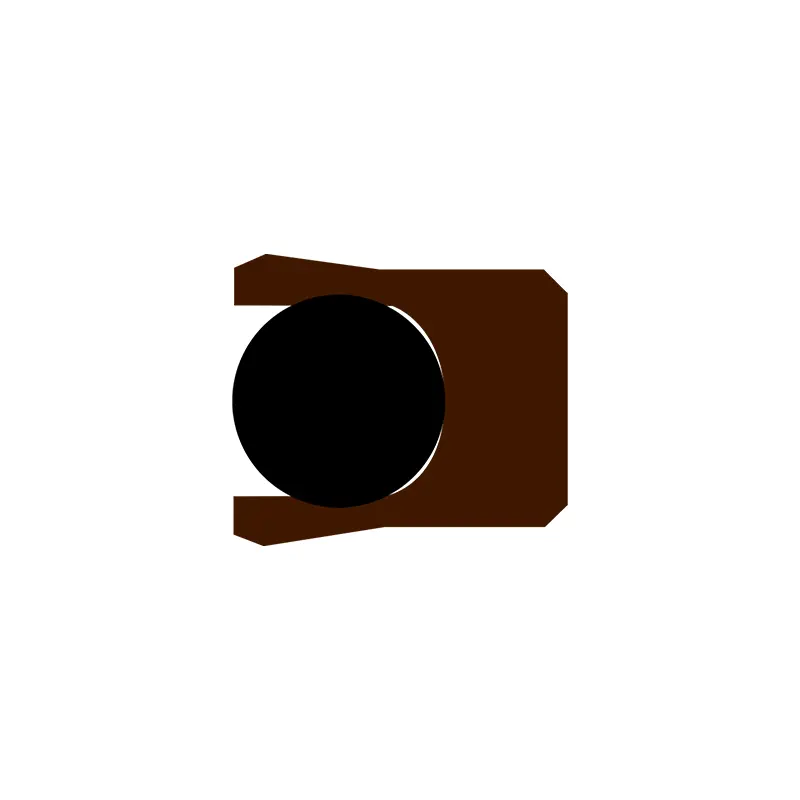

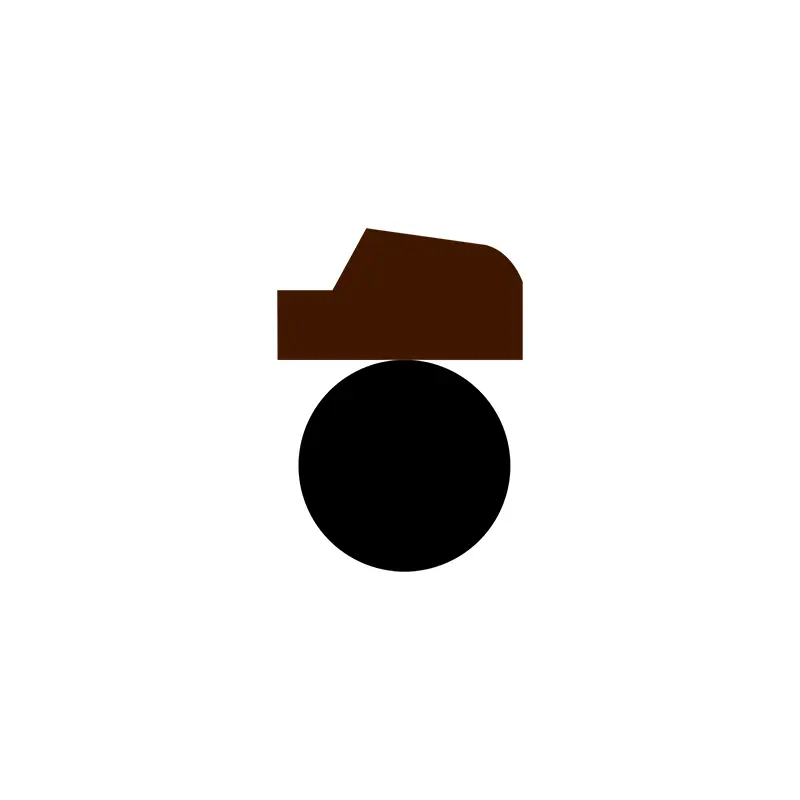

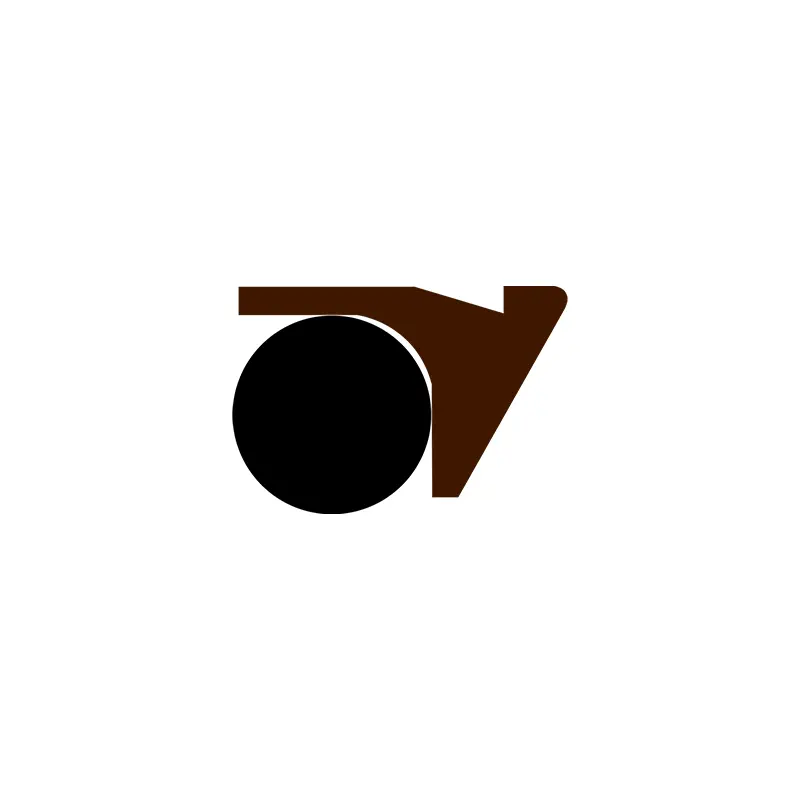

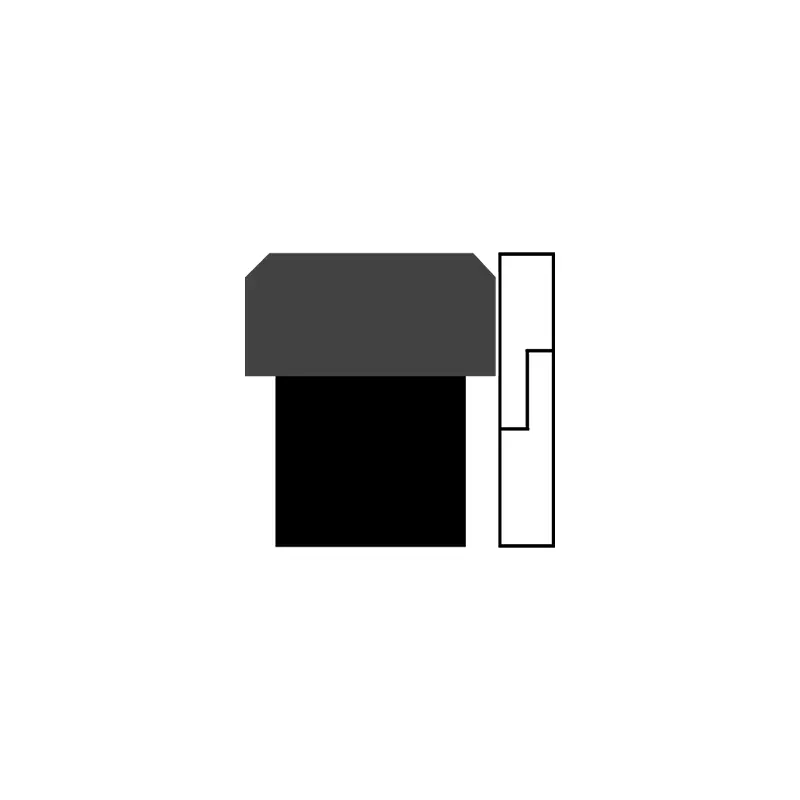

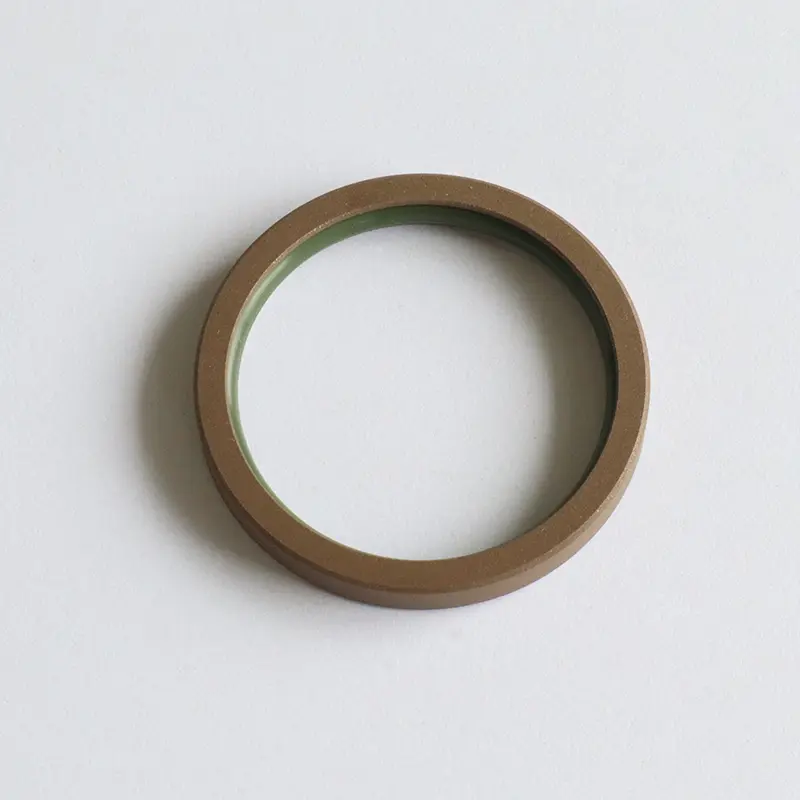

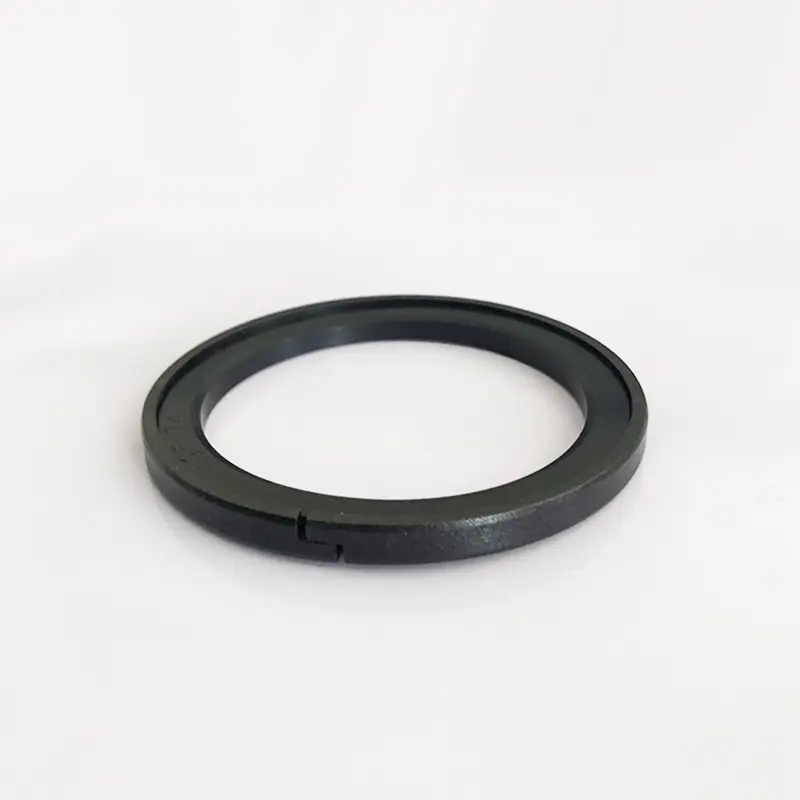

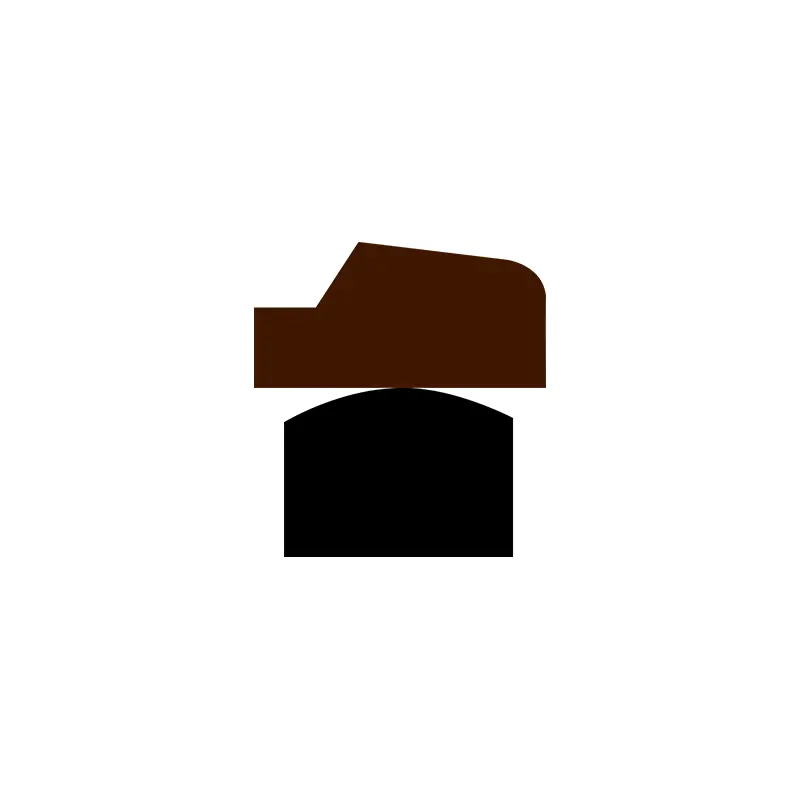

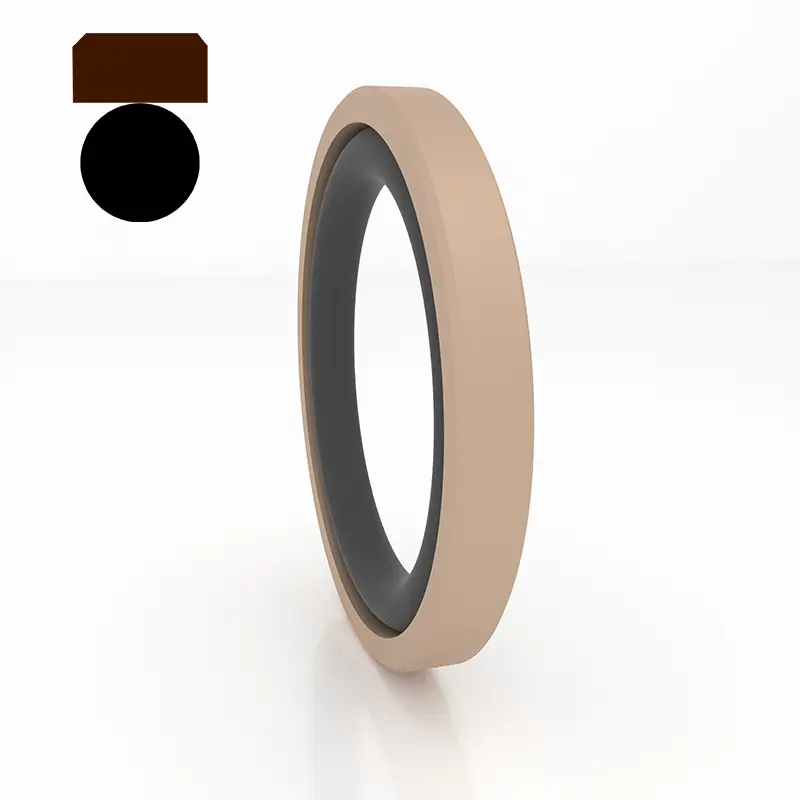

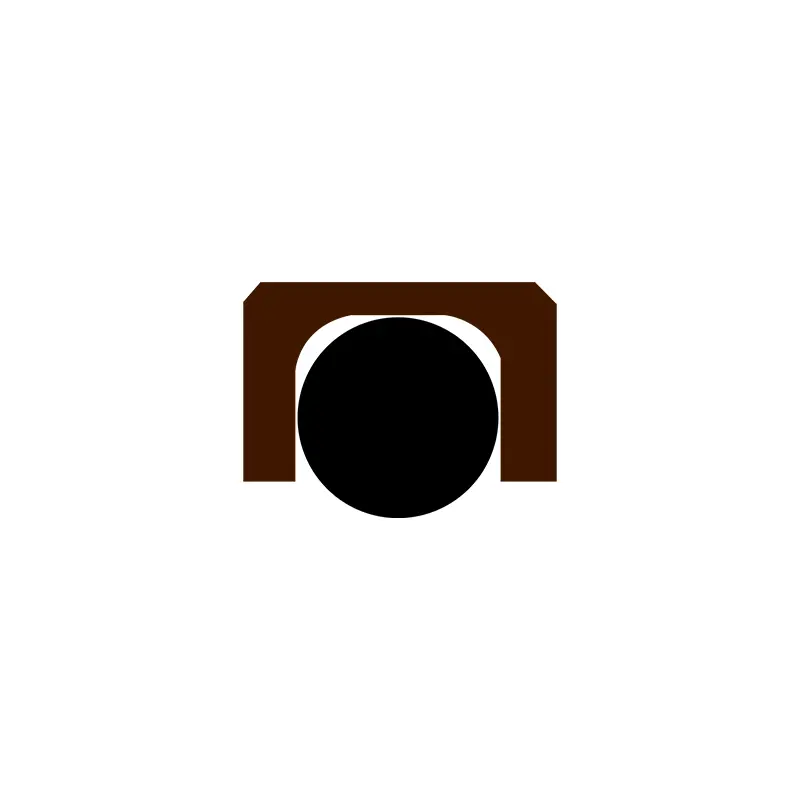

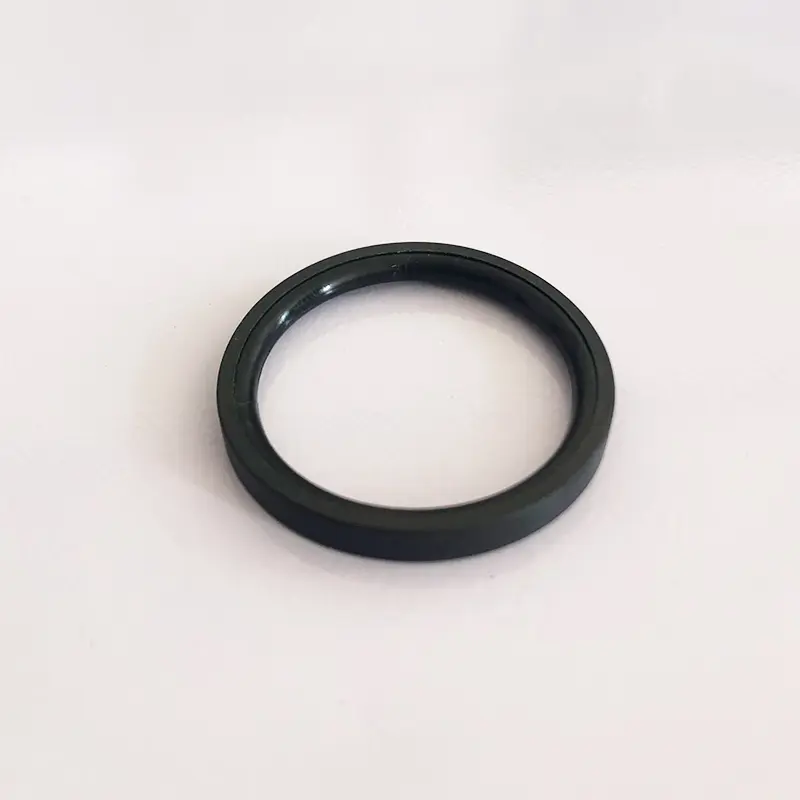

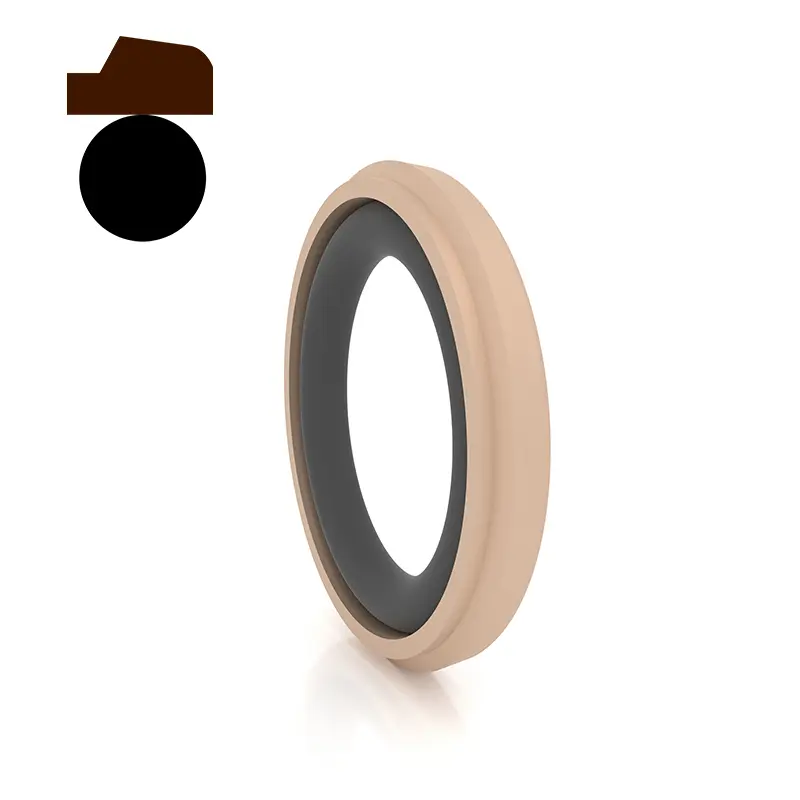

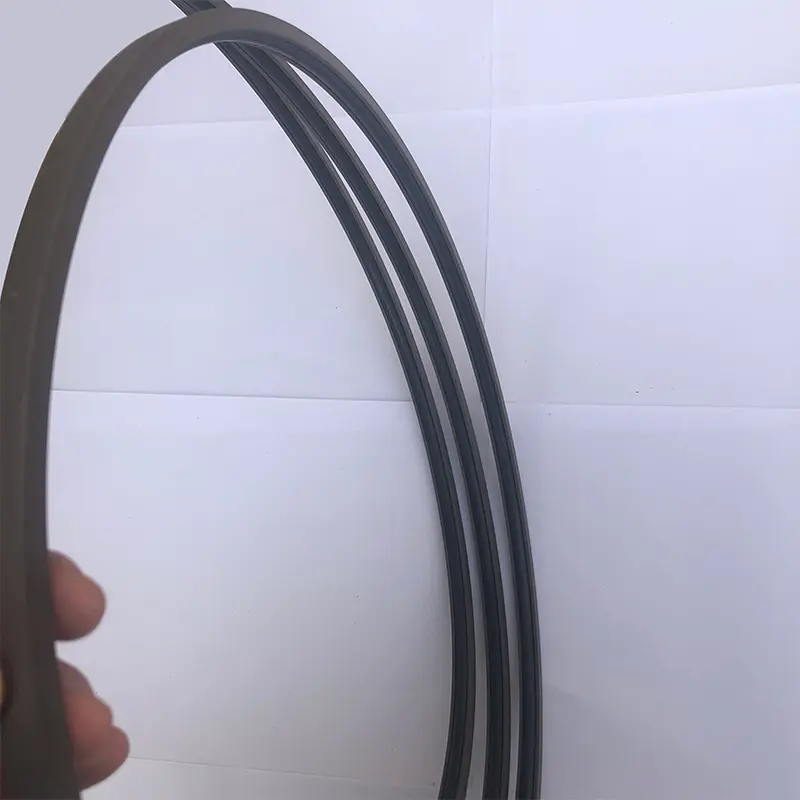

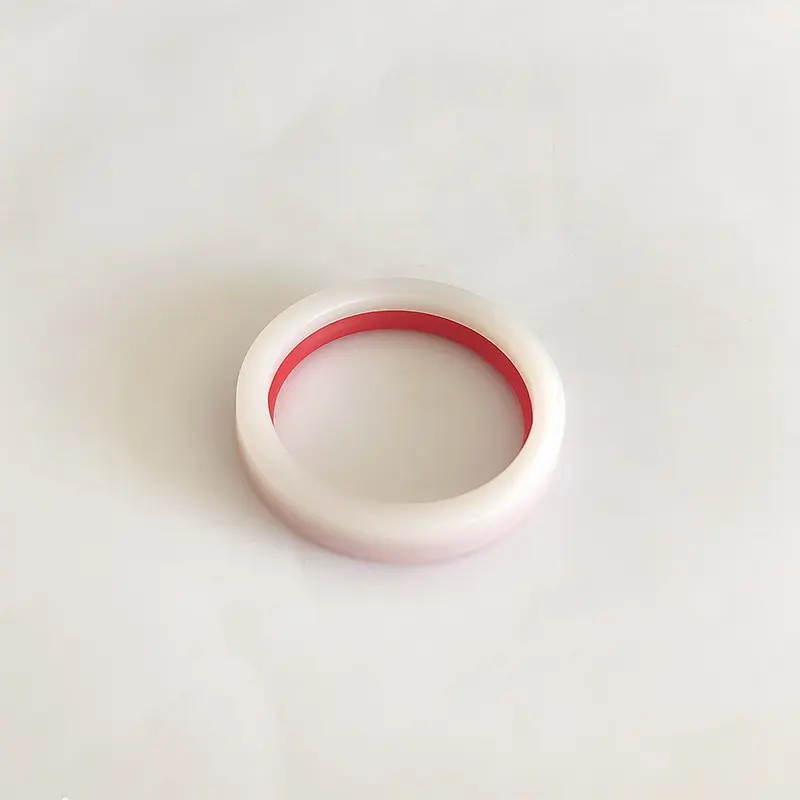

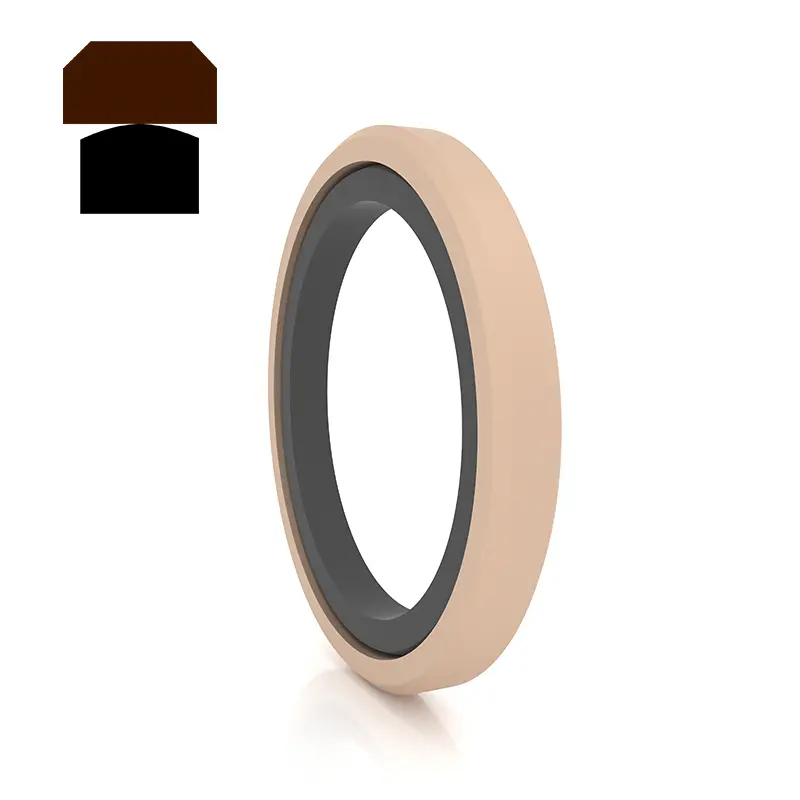

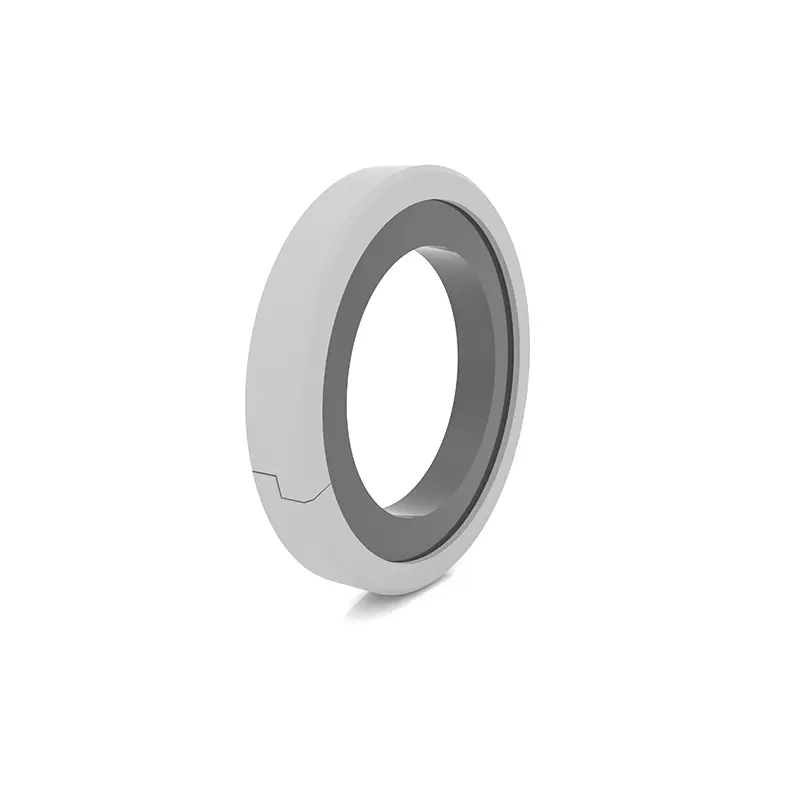

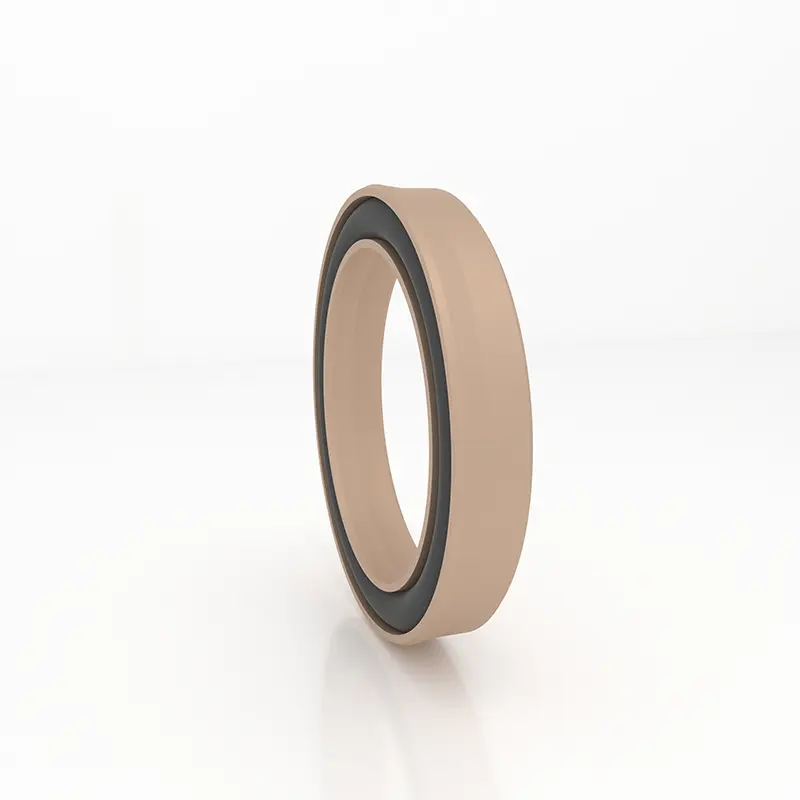

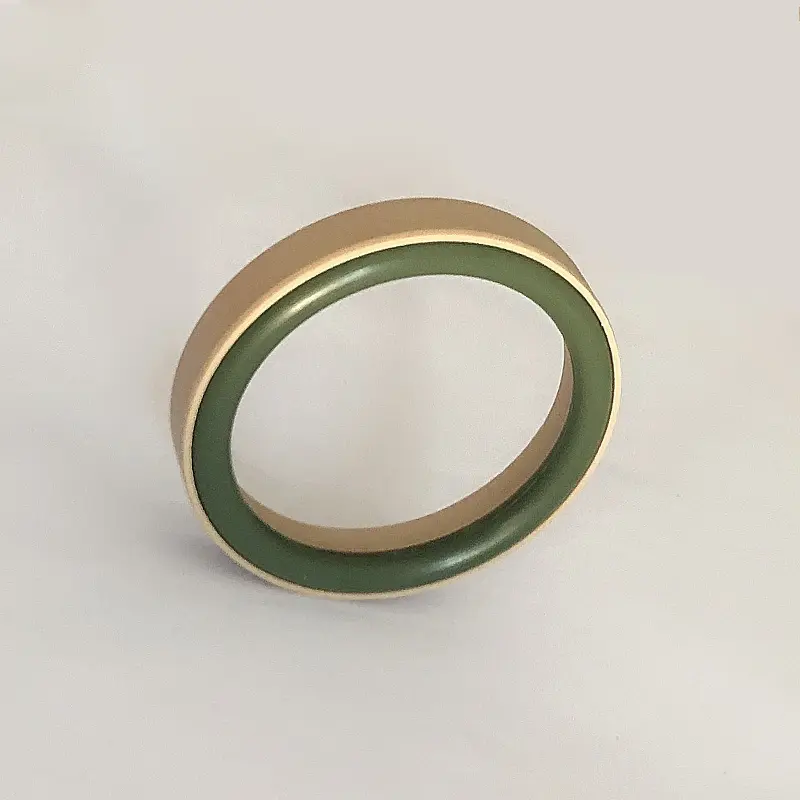

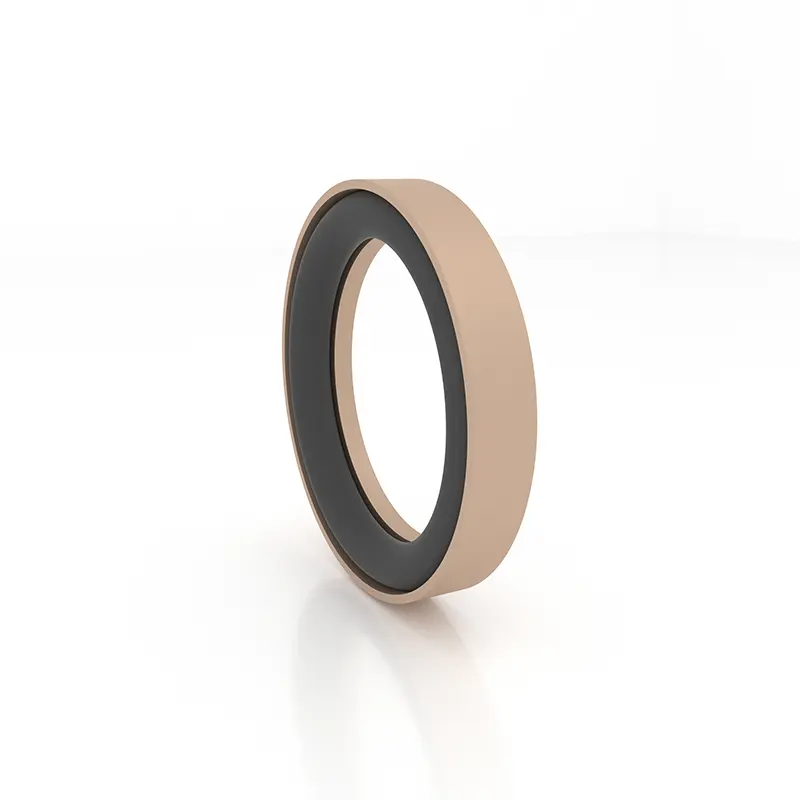

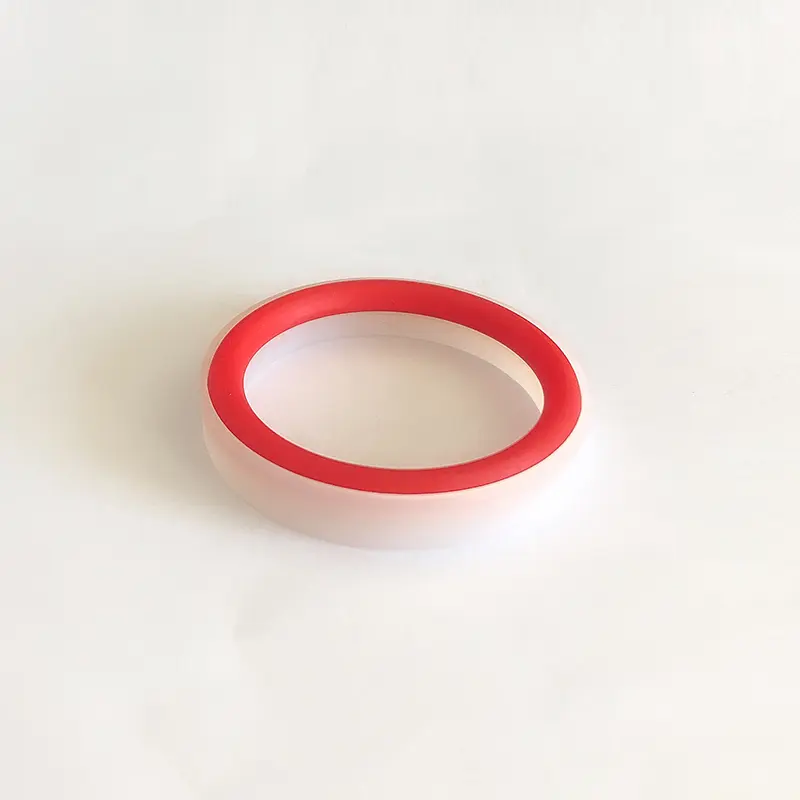

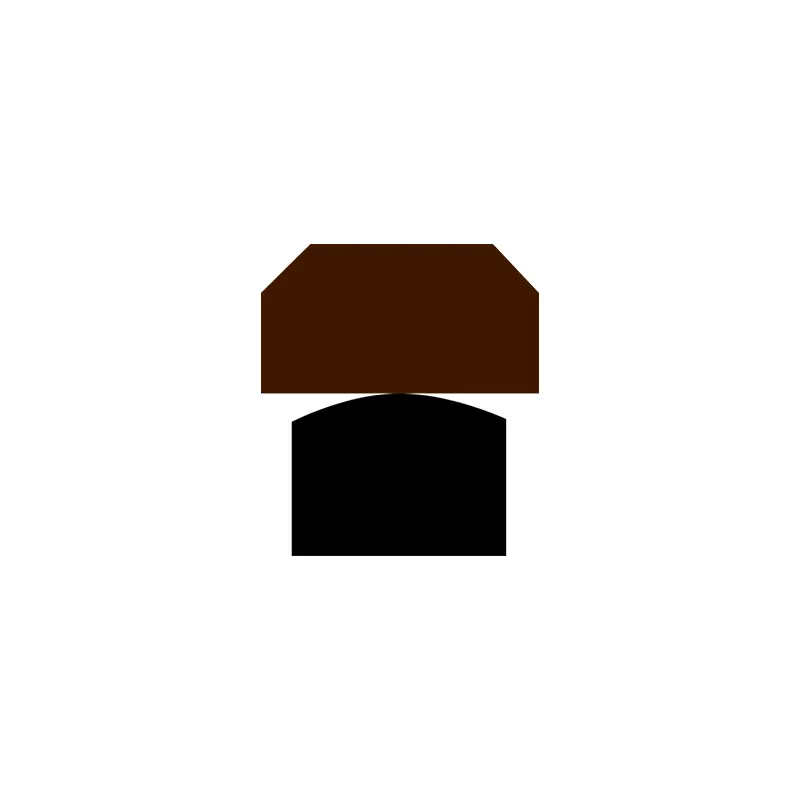

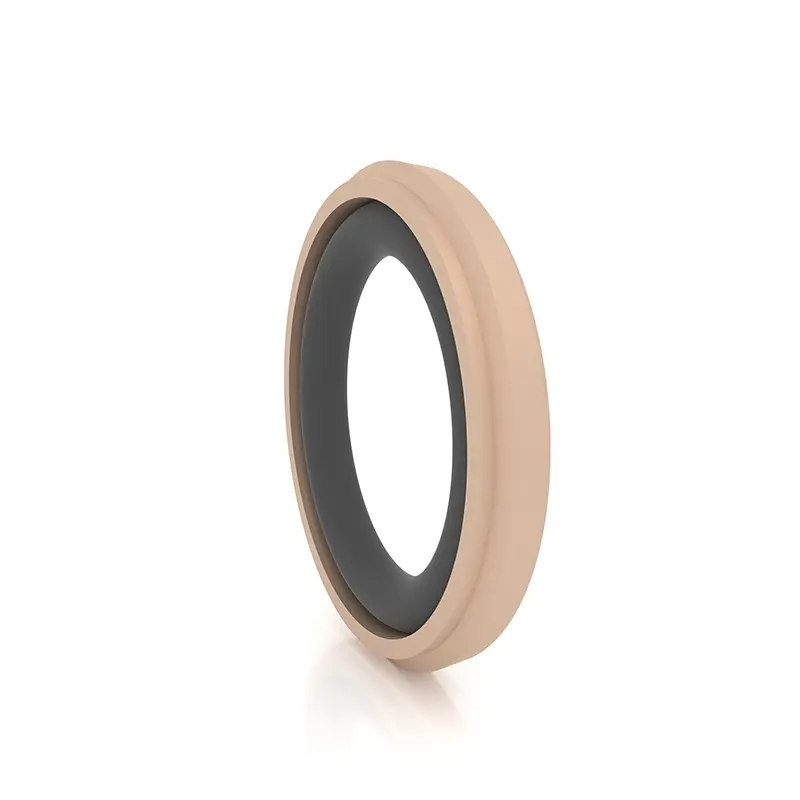

Hochdruckdichtungen für Kolbenlöcher sind ausgezeichnet, bestehend aus PTFE oder speziellem Verbundmaterial Spezialförmige Dichtungsringe und hochelastische O-förmige Gummi-Ringe. Nach den passenden O-Ringen sind sie in die RC58-RC64-Serie (angepasst an GB1235) unterteilt, die speziell für hydraulische Einweg-Versiegelung der Bewegung bewegt werden.
PTFE -Material hat eine starke chemische Stabilität, Säure- und Alkali -Korrosionsbeständigkeit und passt sich an komplexe chemische Umgebungen an. Der Dichtungsring und der Gummi -Ring arbeiten zusammen, um einen hervorragenden Versiegelungseffekt zu erzielen.
In der Meerestechnik können Hochdruckdichtungen für Kolbenlöcher einen Schlüsselschutz für das Hydrauliksystem von Deep-Sea-Detektoren bieten. Der Wasserdruck aus Tiefsee ist hoch und das Meerwasser ist sehr ätzend. Der materielle Vorteil ist eine der Voraussetzungen für das Produkt, um Hochdruckbeständigkeit und Korrosionsbeständigkeit zu gewährleisten.
In der Herstellung von schweren Maschinen profitieren große hydraulische Kranhydraulikarme sehr viel. Die Baustelle ist komplex, die Teleskoparme bewegen sich häufig und der Druck variiert. PTFE-Material ist Verschleißresistant, kombiniert mit einem dünnen Lippendesign, einer Echtzeitkompensation von Verschleiß, einer engen Versiegelung und einem reduzierten Ausfallrisiken.
Auf dem Gebiet neuer Energiefahrzeuge sind auch Hochdruckdichtungen für Kolbenlöcher kritisch. In EPS -hydraulischen Komponenten ist das Material stabil und kann angesichts der hydraulischen Ölerosion und der Temperaturänderungen genau versiegeln. Im Bremssystem verhindern die Spezialstruktur und die optimierte Dickdichtungsring im Bremssystem, für Hochdruckeffekte und Bremsflüssigkeitskorrosion strikt Leckage und gewährleisten die Sicherheit.
Die Hochdruckdichtungen für Kolbenlöcher, die wir produzieren, haben einige Modelle mit dünnem Lippendesign mit guter Ausgleich und hervorragender Versiegelung. Sie sind gut optimiert für Wasserdruck und Medien mit niedriger Viskosität. Die besondere Struktur ist gegen hohen Druck resistent und hat eine ausgezeichnete Materialqualität. Es ist die beste Wahl zum Öffnen einer effizienten Versiegelung.
Produktfunktionen:
1. Niedriger Reibung, kleiner Startwiderstand, glatte Bewegung, gleiche dynamische und statische Reibung, kein Kriechen;
2. Langes Leben kann für ölfreie Schmierdichtungen verwendet werden;
3. kann zur Versiegelung von Hochdruck, ultrahochem Druck, Wasser und anderen Medien mit niedriger Viskosität verwendet werden;
4. kann zum Versiegeln von Wasser und anderen Medien mit niedriger Viskosität verwendet werden
Materialauswahl

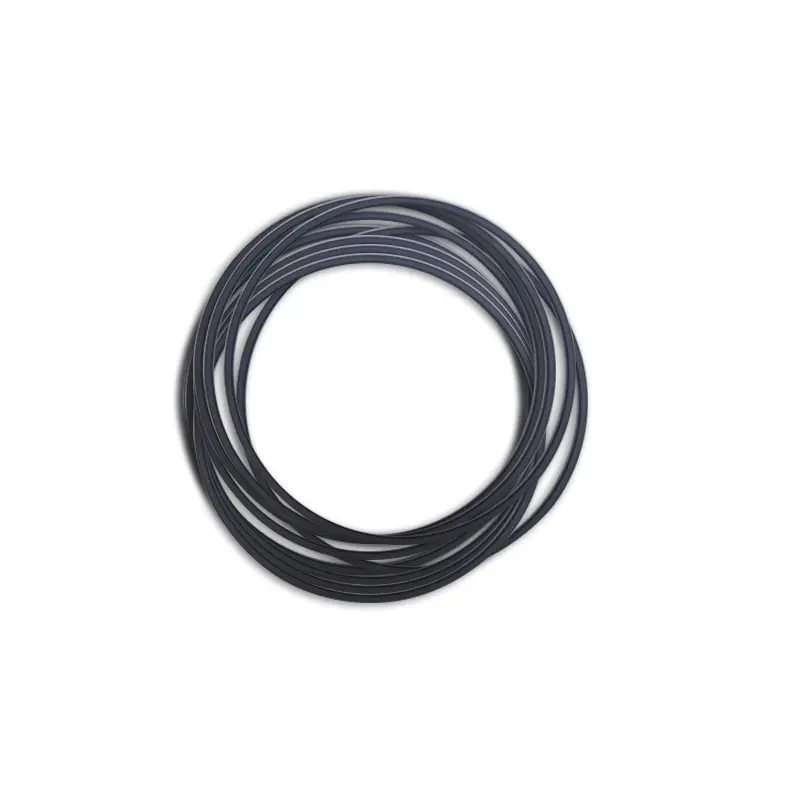

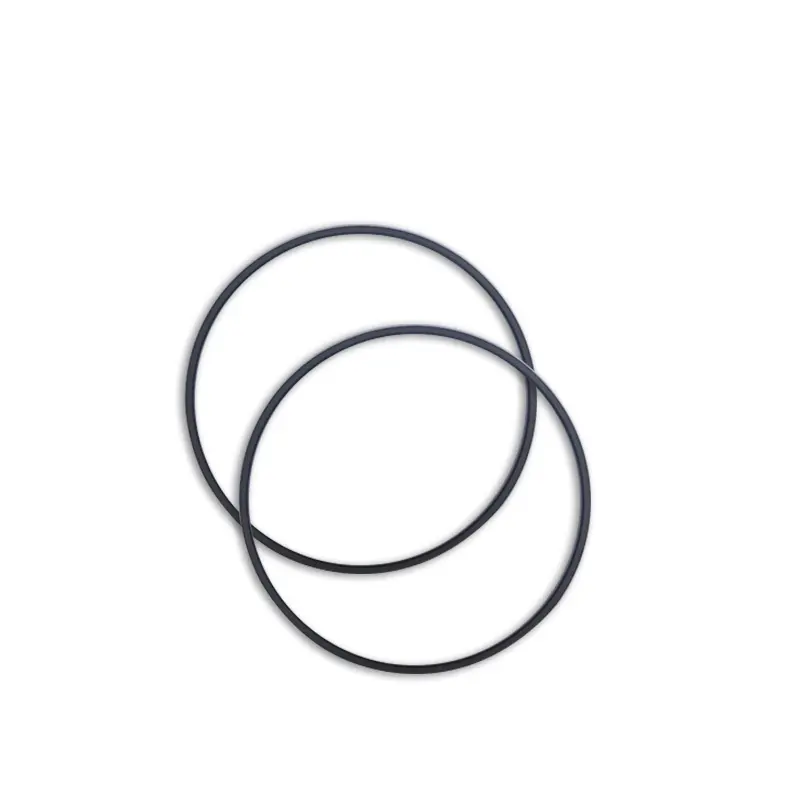

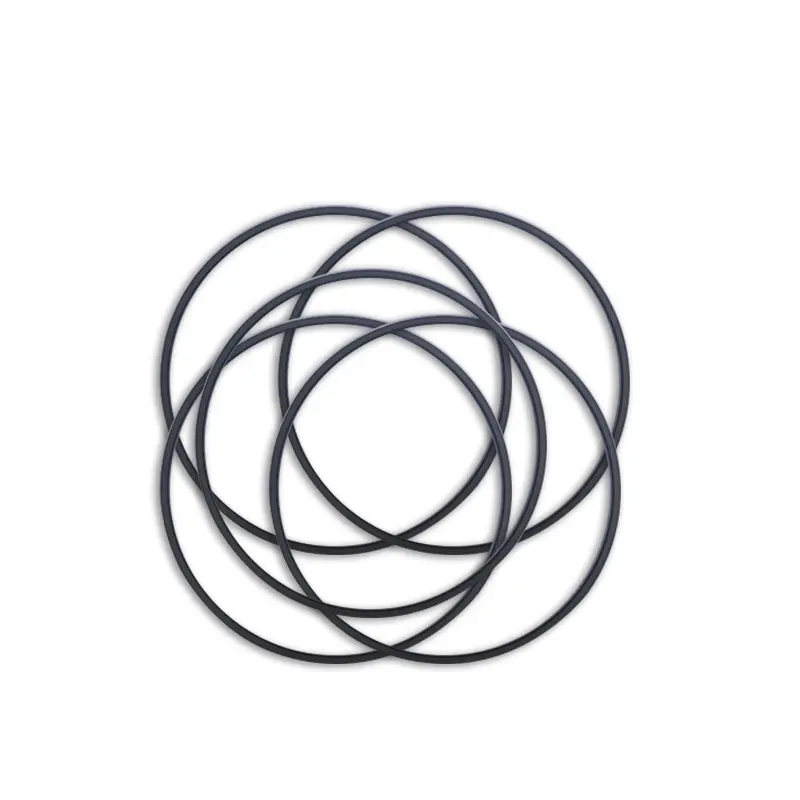

1. Die Materialien für die O-Ringe sind: R01 Nitril-Gummi (NBR), R02 Fluororubber (FKM) usw.
2. Ringmaterialien: Standardmaterial PTFE3, andere optionale Materialien PTFE1, PTFE2, PTFE4, Verbundthermoplastische Materialien.

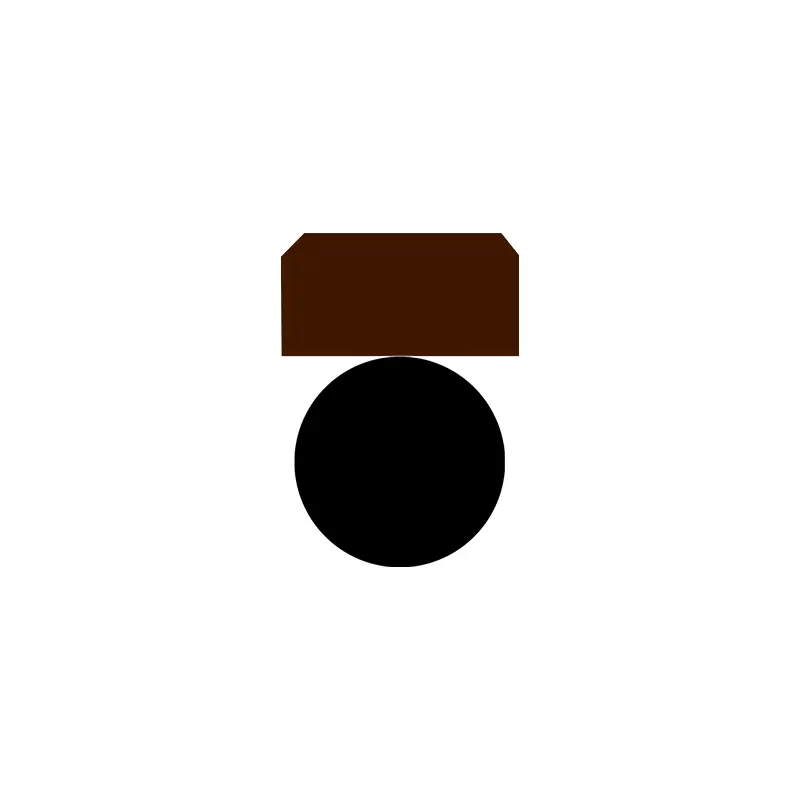

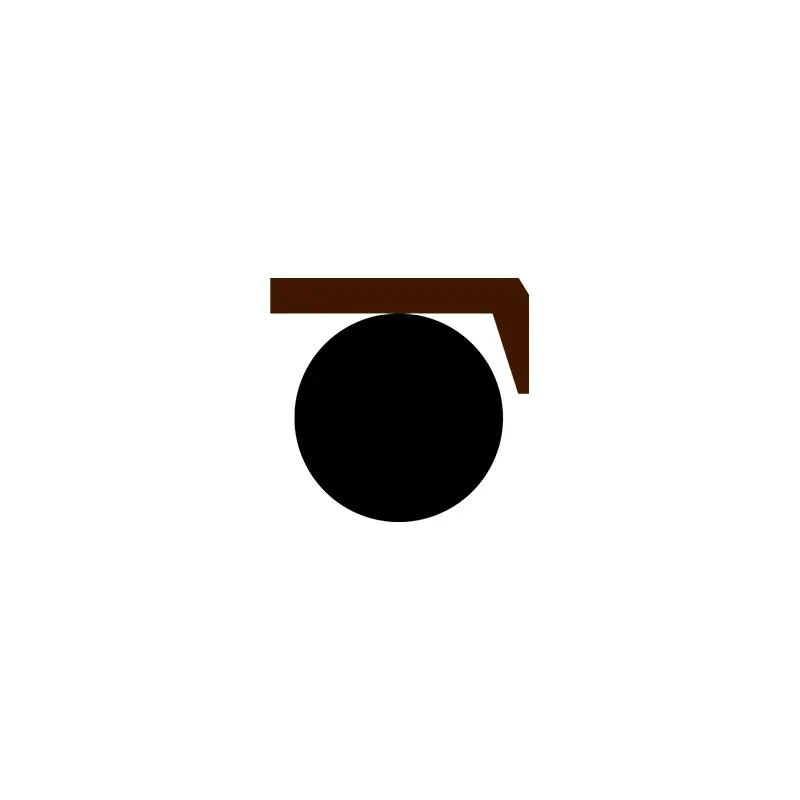

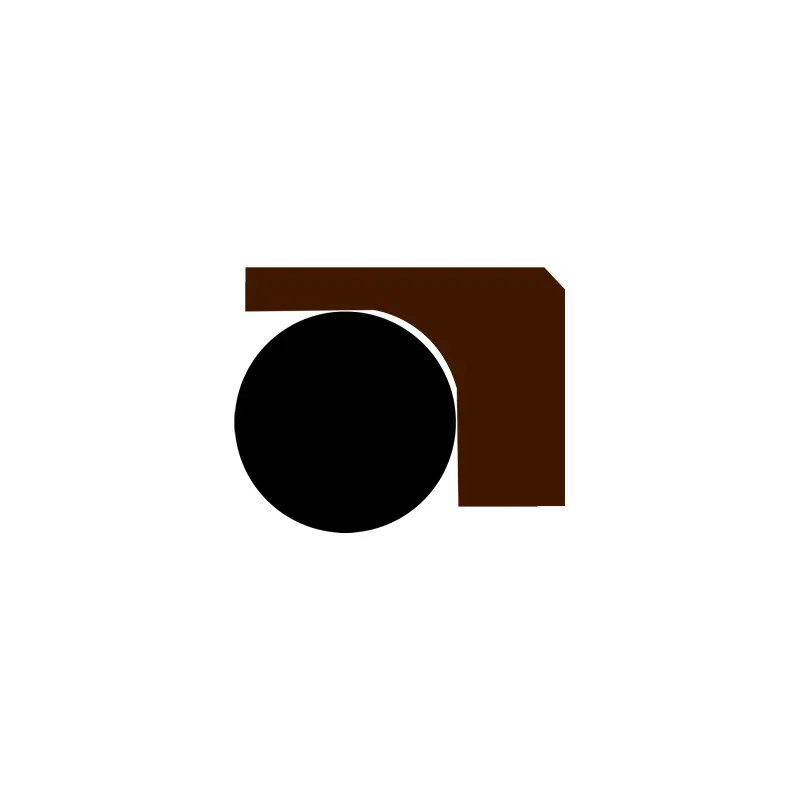

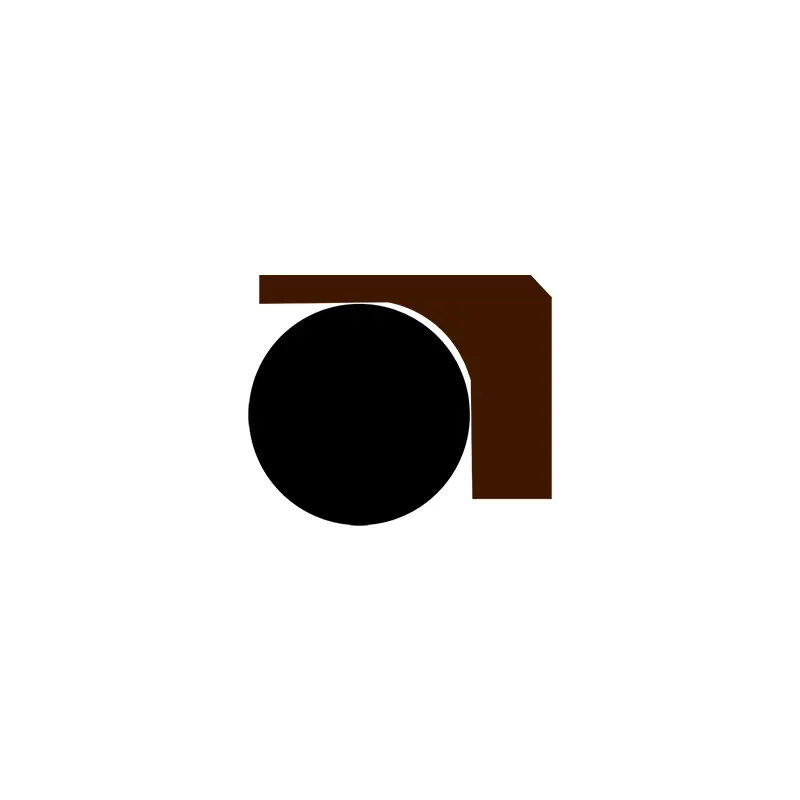

| Die anwendbaren Arbeitsbedingungen von Hochdruckdichtungen für Kolbenlöcher (Grenzwerte sollten nicht gleichzeitig auftreten) | |||||
| Profil | Modell | Druck (MPA) |
Temperatur (℃) | Geschwindigkeit (m/s) | Medien |
 |
RC51/RC52 | ≤ 70 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl in Mineralbasis, Flammhemmung (HFA/HFB), Gas usw. |
| -20 ~+180 (passende O-Ring FKM) | |||||
 |
RC53/RC54 | ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl in Mineralbasis, Flammhemmung (HFA/HFB), Gas usw. |
| -20 ~+180 (passende O-Ring FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
| -20 ~+180 (passende O-Ring FKM) | |||||
 |
RC56/RC57 | ≤ 100 | 35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl in Mineralbasis, Flammhemmung (HFA/HFB), Gas usw. |
| -20 ~+180 (passende O-Ring FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | |||||
 |
RC60 | ≤ 260 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | |||||
 |
RC61 | ≤ 60 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | |||||
 |
RC61-B | ≤ 60 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | |||||
 |
RC62 | ≤ 60 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
| -20 ~+200 (Matching O-Ring FKM) | |||||
 |
RC63/SPGC | ≤ 20 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl in Mineralbasis, Flammhemmung (HFA/HFB), Gas usw. |
| -20 ~+180 (passende O-Ring FKM) | |||||
 |
RC64 | ≤ 20 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl in Mineralbasis, Flammhemmung (HFA/HFB), Gas usw. |
| -20 ~+180 (passende O-Ring FKM) | |||||
 |
OK | ≤ 50 | -35 ~+110 (Matching O-Ring NBR) | ≤ 1 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB) usw. |
Bestellbeispiel:
Auftragsmodell RC51-80x70x7.6-PTFE3-R01
Modellzylinderdurchmesser x Rillendurchmesser x Rillenbreite PTFE3-modifiziertes PTFE-Materialcode R01 O-Ring-Materialcode
Auftragsmodell RC53-80x69.6x9.8-ptfe3 -r01
Modellzylinderdurchmesser x Rillendurchmesser x Rillenbreite PTFE3-modifiziertes PTFE-Materialcode R01- O-Ring-Materialcode
Auftragsmodell RC55-80x69.4x10.6-PTFE3-R01
Modellzylinderdurchmesser x Rillendurchmesser x Rillenbreite PTFE3-modifiziertes PTFE-Materialcode R01- O-Ring-Materialcode
Auftragsmodell RC56-80x70x9.2-ptfe3 -r01
Modellzylinderdurchmesser x Rillendurchmesser x Rillenbreite PTFE3-modifiziertes PTFE-Materialcode R01- O-Ring-Materialcode
Bestellmodell OK-80x59x8 Zylinderdurchmesser x Rillendurchmesser x Rillenbreite
Spezifikationen

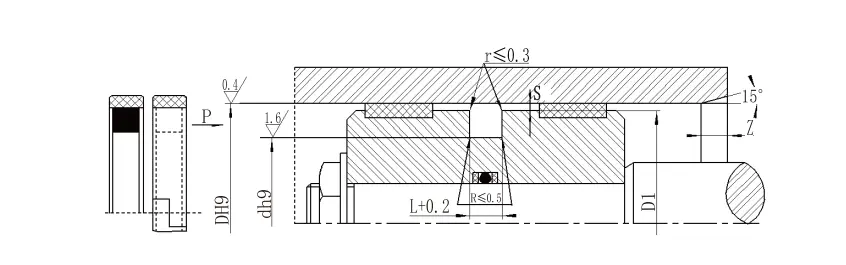

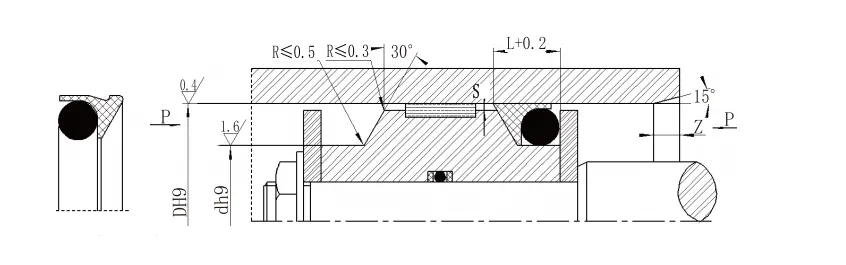

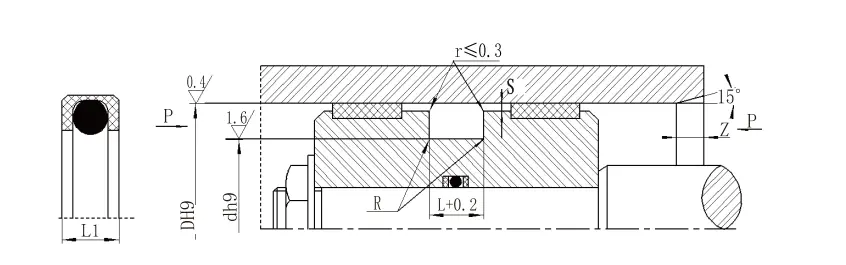

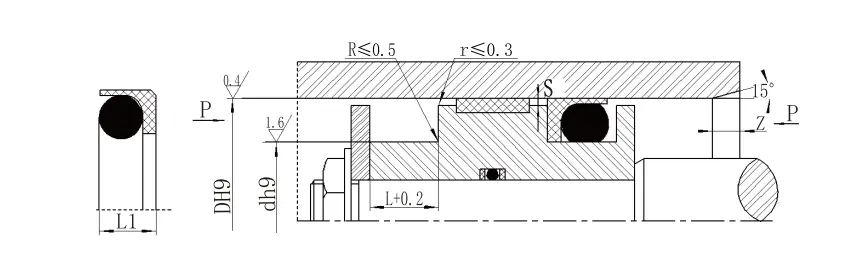

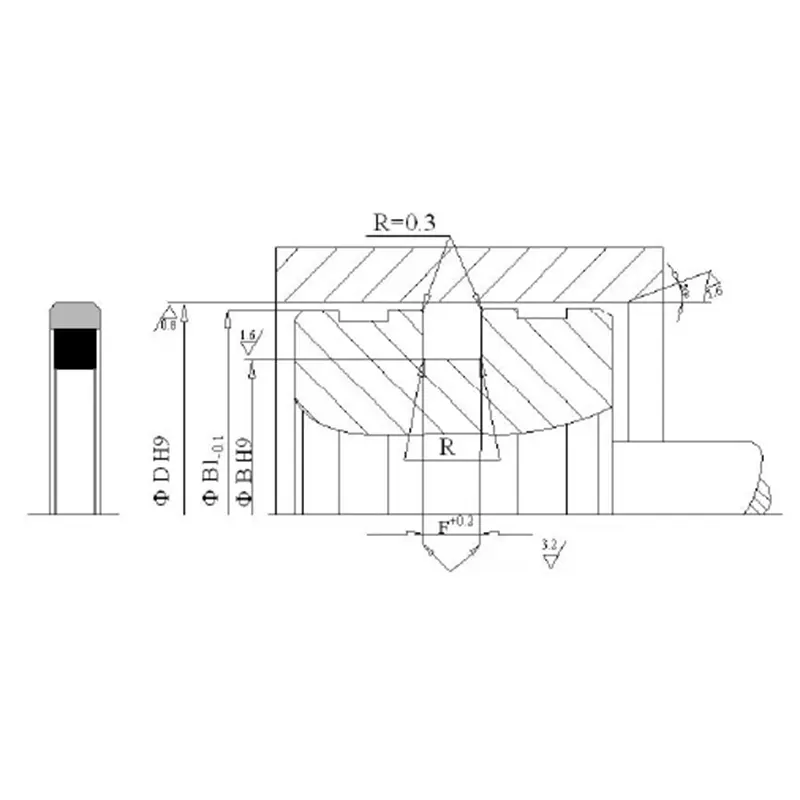

RC51 -Spezifikationsparametertabelle (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar)| Standardtyp DH9 RC51 |
Lichtlast DH9 RC51-Q |
Schwere Last DH9 RC51-Z |
Rillendurchmesser D H9 |
Rillenbreite L+0.2 |
Siegelhöhe L1 | Radiale Freigabe sMax | Fase Zmin |
O-Ring-Drahtdurchmesser d0 |
|
| <20mpa | <40mpa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 12.9 ~ 23.9 | D-6,8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 690,9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690,9 | 691 ~ 999 | 50 ~ 121,9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690,9 | D5.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥ 1600 | 691 ~ 999 | D-17,8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| HINWEIS: 1. Es ist einfacher, in geschlossenen Rillen> 30 mm mit der Leuchtlastserie zu installieren. | |||||||||
| 2. Bitte konsultieren Sie unsere Firma zur Installation von Closed Groove. | |||||||||
| 3. Für den Druck> 40 mPa verwendet die Wurzelfläche des Siegels H8/F8 -Anpassungs -Toleranz. | |||||||||
| RC52 (passende O-Ring-GB1235-Spezifikationen) (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | ||||||
| Blendenbereich D H9 |
Rillendurchmesser D H9 |
Rillenbreite L+0.2 |
Siegelhöhe L1 |
Radiale Freigabe SMax |
Fase Zmin |
O-Ring-Drahtdurchmesser d0 |
| 12 ~ 55 | D-6,8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D5.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Bestellbeispiel RC52—80x69.2X8.2-PTFE3-R01 | ||||||
| Modellzylinderdurchmesser x Rillendurchmesser x Rillenbreite PTFE3- MODIFIZIERTER PTFE MATERIAL CODE R01- O-RING MATERIAL CODE | ||||||
| RC53 -Spezifikationen (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | ||||||
| Blendenbereich D H9 |
Rillendurchmesser D H9 |
Rillenbreite L+0.2 |
Radial Clearance SMax | Fase Zmin |
O-Ring-Drahtdurchmesser dO |
|
| <40mpa | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7,2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13,6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| RC54-Spezifikationen (Übereinstimmung O-Ring GB1235) (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | ||||||
| Blendenbereich D H9 | Rillendurchmesser D H9 | Rillenbreite L+0.2 | Radial Clearance SMax | Fase Zmin | O-Ring-Drahtdurchmesser DO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| HINWEIS: Für den Druck> 60 mPa verwendet der Dichtungswurzelbereich H8/F8-Anpassungs-Toleranz und die ultrahohe Druckdichtung Smax <0,05. | ||||||
| Blendenbereich D H9 | Rillendurchmesser D H9 | Rillenbreite L+0.2 | Radial Clearance SMax | Fase Zmin | O-Ring-Drahtdurchmesser DO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7,2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| HINWEIS: Für den Druck> 60 mPa verwendet der Dichtungswurzelbereich H8/F8-Anpassungs-Toleranz und die ultrahohe Druckdichtung Smax <0,05. | ||||||

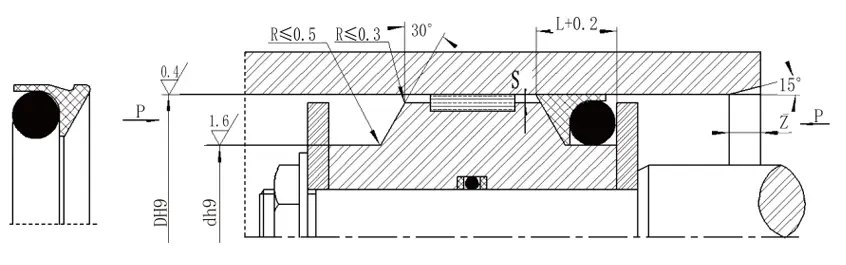

| RC56 -Spezifikationen (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | ||||||||||
| Standardtyp DH9 RC56 |
Lichtlast DH9 RC56-Q |
Schwere Last DH9 RC56-Z |
Rillendurchmesser D H9 |
Rillenbreite L+0.2 |
Siegelhöhe L1 | Abgerundete Ecken RMax |
Radiale Freigabe sMax | Fase Zmin |
O-Ring-Drahtdurchmesser D.O | |
| <20mpa | <40mpa | |||||||||
| 8 ~ 12,9 | 13 ~ 23,9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6,8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥ 1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| HINWEIS: 1. Für Drücke> 60 mPa verwendet der Dichtungswurzelbereich die Übereinstimmungstoleranz von H8/F8 und die ultrahohe Druckdichtung Smax <0,05. 2. Für Zylinderdurchmesser> 30 mm kann es in geschlossenen Rillen installiert werden. Bitte konsultieren Sie unsere Firma. | ||||||||||
| RC57-Spezifikationen (Übereinstimmung O-Ring GB1235) (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | ||||||||
| Blendenbereich D H9 | Rillendurchmesser D H9 | Rillenbreite L+0.2 | Siegelhöhe L1 | Runde Ecken RMax | Radiale Freigabe sMax | Fase Zmin | O-Ring-Drahtdurchmesser DO | |
| <20mpa | <40mpa | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6,8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Bestellbeispiel RC57—80x69.2X9.8-PTFE3-R01 | ||||||||
| Modellzylinderdurchmesser x Rillendurchmesser x Rillenbreite Ptfe3, R01 Materialcode | ||||||||
