Unsere Ruichen -Seeheuerungen Hochdruck -Endflanschdichtungen verwenden innovatives Design, um eine bessere Produktleistung zu erzielen. Der Kern ist eine Kombination aus gefülltem oder modifiziertem PTFE-Material mit speziellem Versiegelungsring und O-förmiger (Gummi-) Ring, der für axiale (Ende), Flansch-Einweg-statische (Druck-) Versiegelungs- und Wasserdruckdichtungsbedürfnisse geeignet ist.
Hochdruck-Endflanschdichtungen haben erhebliche Vorteile, lange Lebensdauer, reduzierte Wartungskosten, ausgezeichnete Versiegelung, um Medienleckage, hohen Druck und ultrahohe Druckwiderstand bei extremen Arbeitsbedingungen und exquisite Struktur für die einfache Installation zu verhindern.
Nach verschiedenen Arbeitsbedingungen haben wir unterteilte Modelle für Sie zur Auswahl gemacht: RC2871-Serie (rechter Winkelring und O-förmiger Gummi-Ring) wird in A- und B-Typen unterteilt, um mit unterschiedlichen Druckszenarien fertig zu werden. RC2872-Serie (C-förmiger Dichtungsring und O-förmiger Gummi-Ring) eignet sich zur statischen Druckverdichtung. RC2873 (verstärkter rechtwinkliger Versiegelungsring und O-förmiger Gummi-Ring) spezialisiert auf eine statische Versiegelung des ultrahohen Drucks; RC2874 (Y-förmiger Dichtungsring und O-förmiger Gummi-Ring) sorgt für die Stabilität der ultrahohen Druckversiegelung. Die RC2875-Serie (fußförmige Dichtungsring und O-förmiger Gummi-Ring) ist in A- und B-Typen unterteilt, um verschiedene statische Dichtungsbedürfnisse zu erfüllen.
Einige spezielle Kombinationen sind voller Highlights, wie z. B. der modifizierte fußförmige Versiegelungsring mit O-Ring, bei dem die Vorkompression und die Flanschstruktur verwendet werden, um bei höheren Drücken eine bessere Versiegelung zu erzielen und hohen und ultralhohen Drücken zu widerstehen. Gleiches gilt für die Kombination von C-förmigen und verstärkten rechten Winkeldichtungsringen und O-Ringen, was eine zuverlässige Lösung für das Hochdruckende (Flansch) -Dichtungsproblem in alle Richtungen bietet.
Produktfunktionen und Anwendungen:

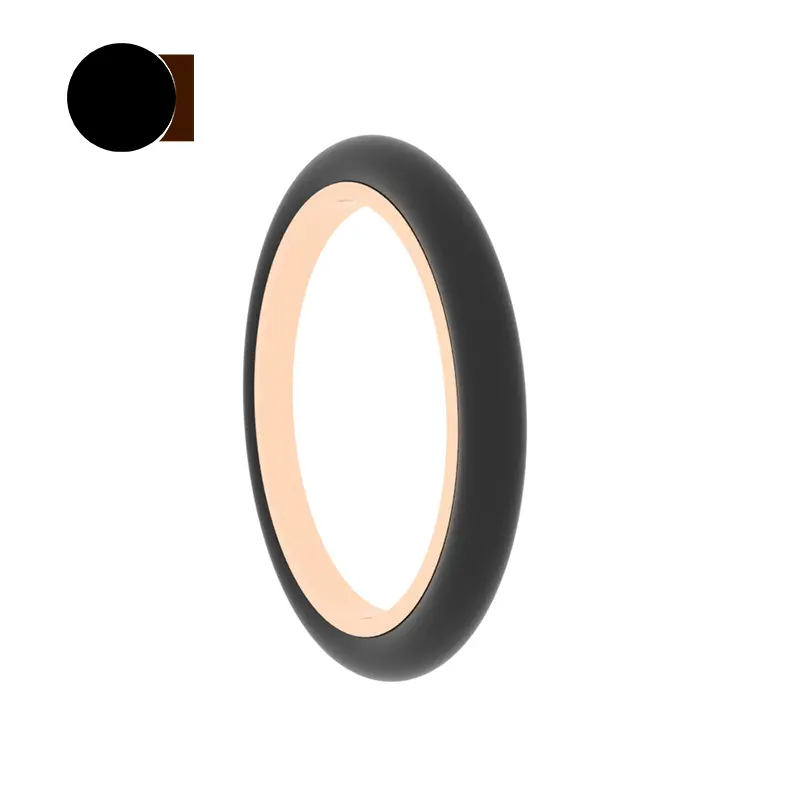

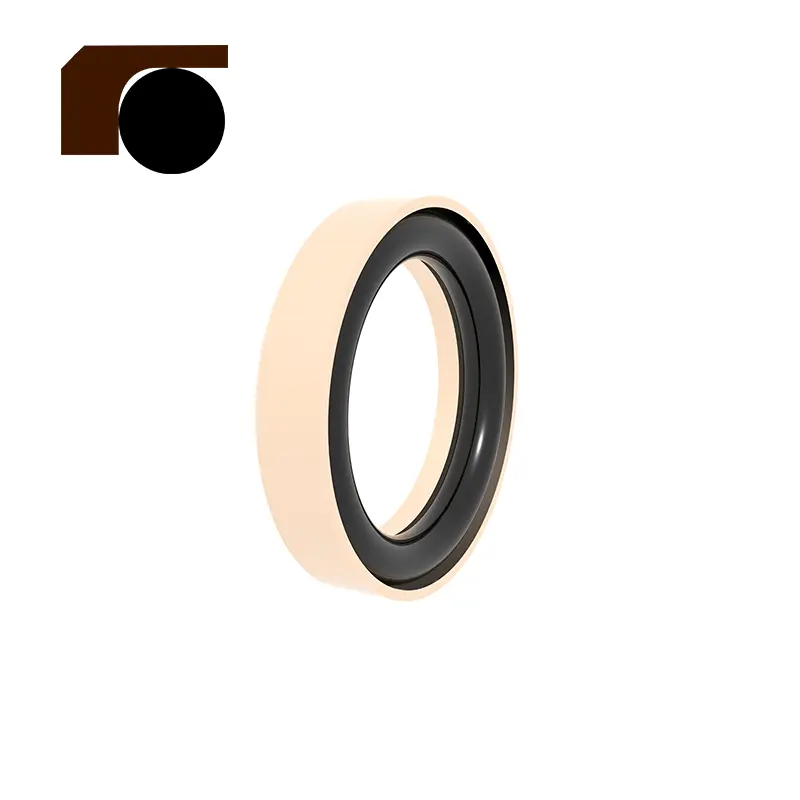

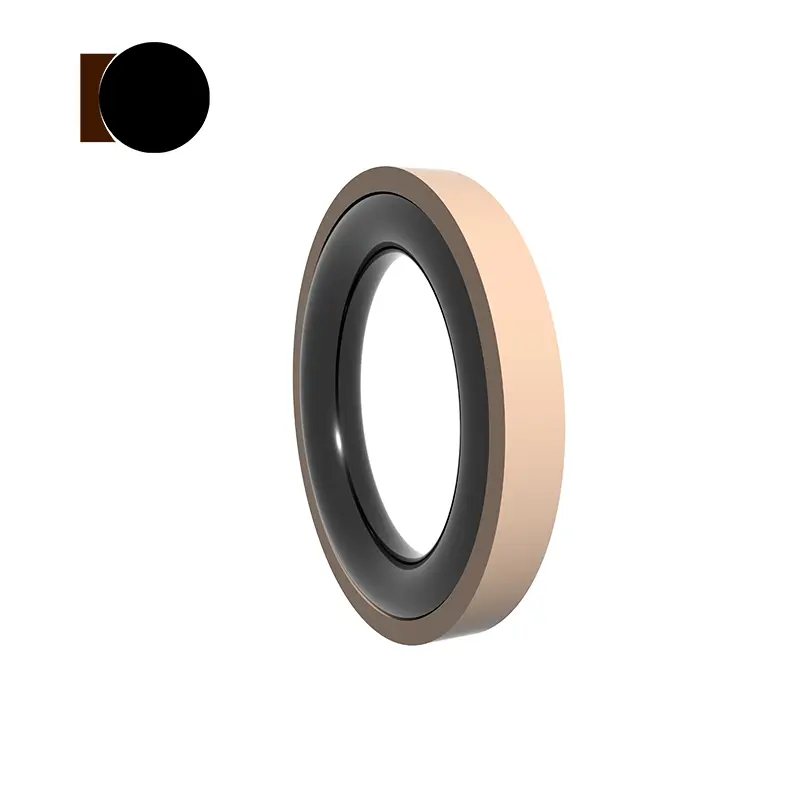

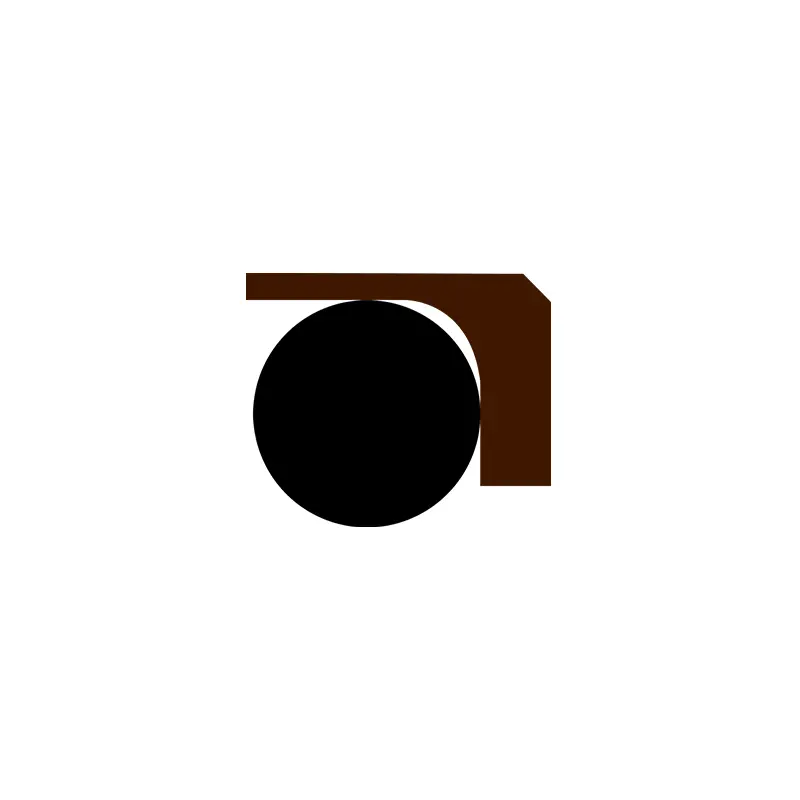

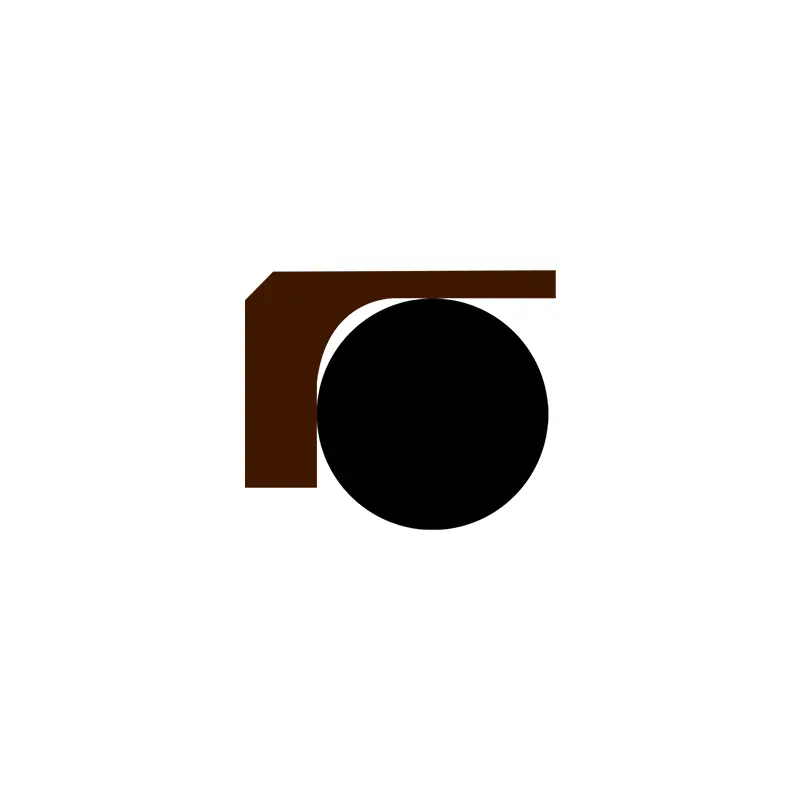

Diese Siegel besteht aus einem rechten Winkelring aus PTFE und einem O-Ring. Der O-Ring ist vorab komprimiert, um eine Klemmkraft zu erzeugen, um die Versiegelung zu erreichen. Die Klemmkraft der Dichtung nimmt unter Druck zu, dh um je höher der Druck, desto besser die Dichtung. Da der Schlupfring eine Seitenrippenstruktur annimmt, wird der O-Ring nicht herausgedrückt und kann hohem Druck standhalten.

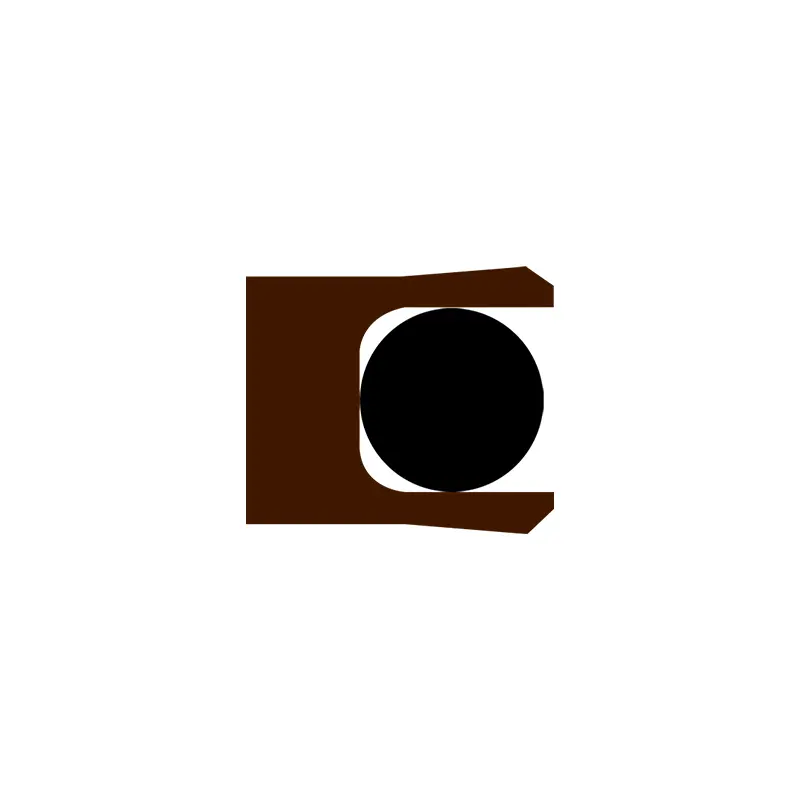

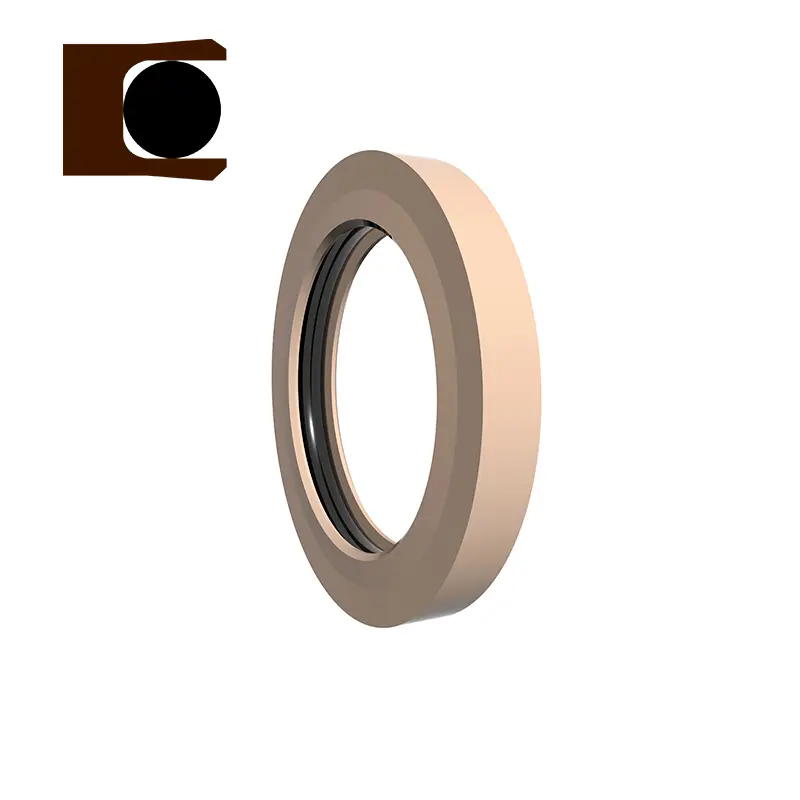

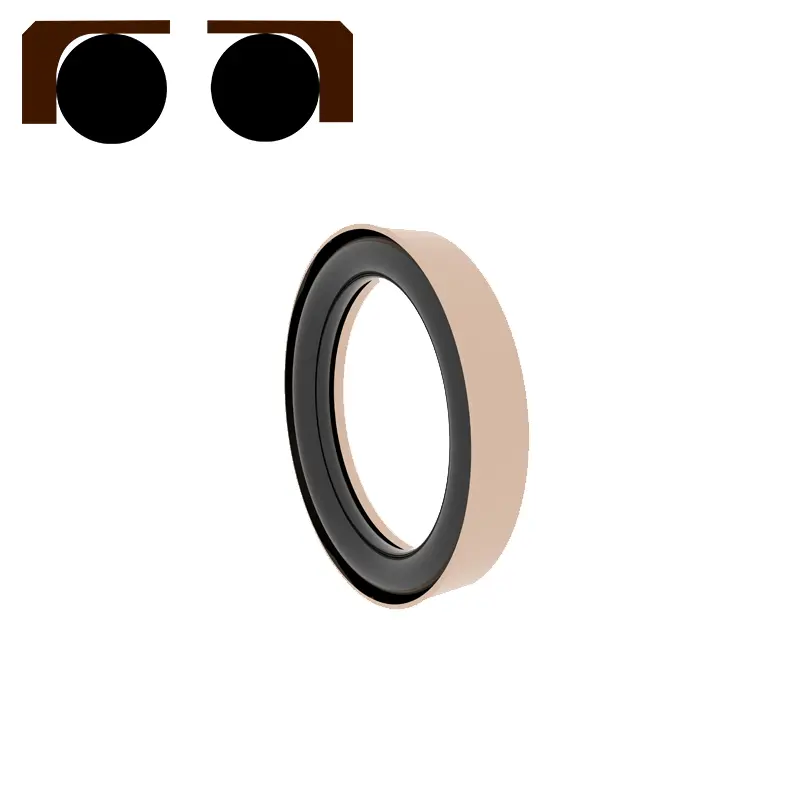

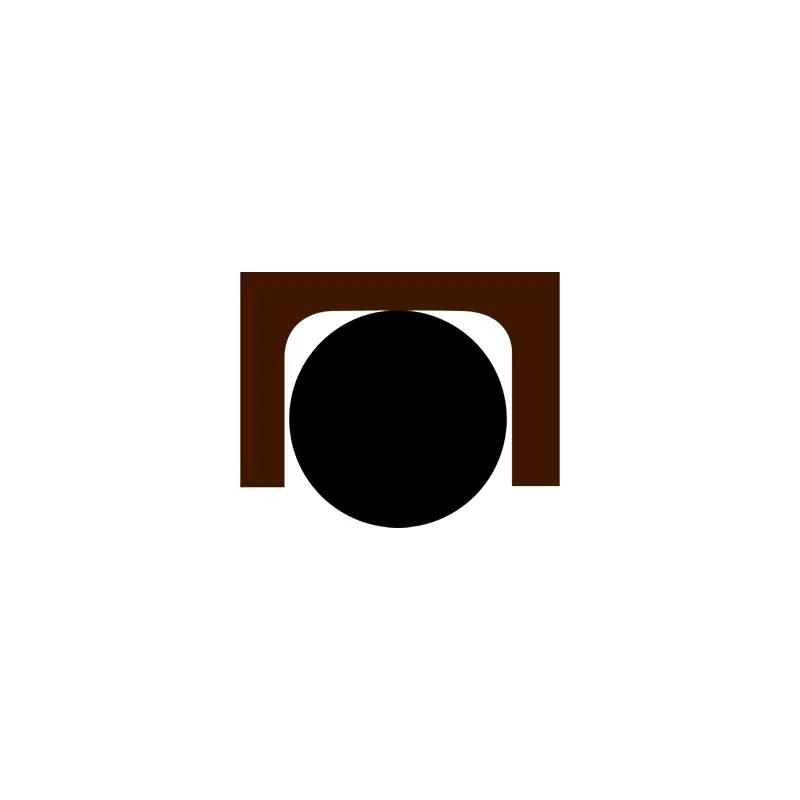

Diese Siegel besteht aus einem PTFE-C-förmigen Versiegelungsring und einem O-Ring. Der O-Ring ist vorab komprimiert, um eine Klemmkraft zu erzeugen, um die Versiegelung zu erreichen. Die Klemmkraft der Dichtung nimmt unter Druck zu, dh um je höher der Druck, desto besser die Dichtung. Da der Schlupfring eine doppelseitige Rippenstruktur annimmt, wird der O-Ring nicht herausgegriffen und kann hohem Druck standhalten.
RC2873
RC2874

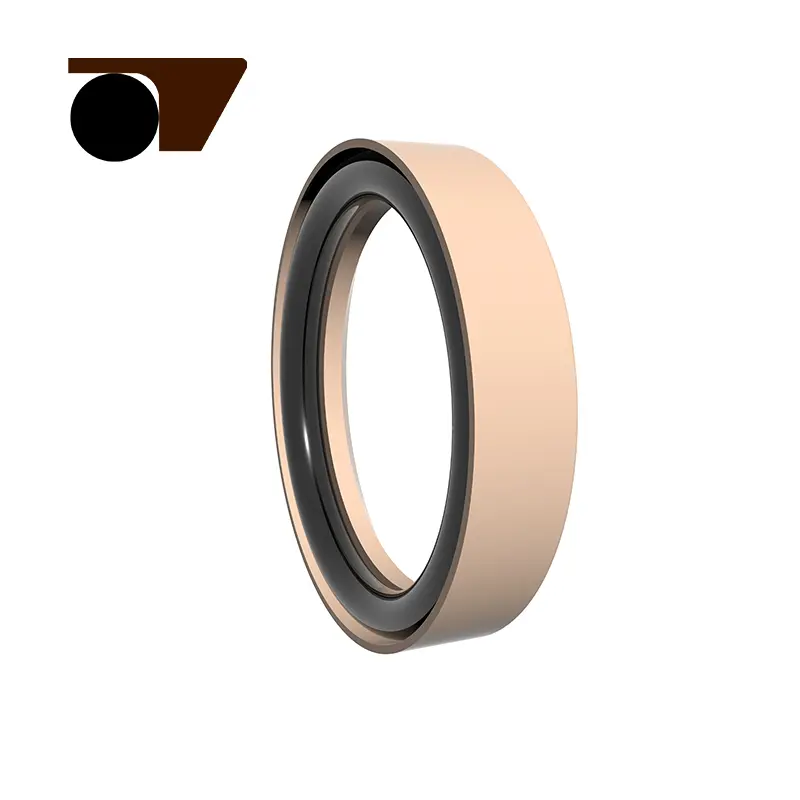

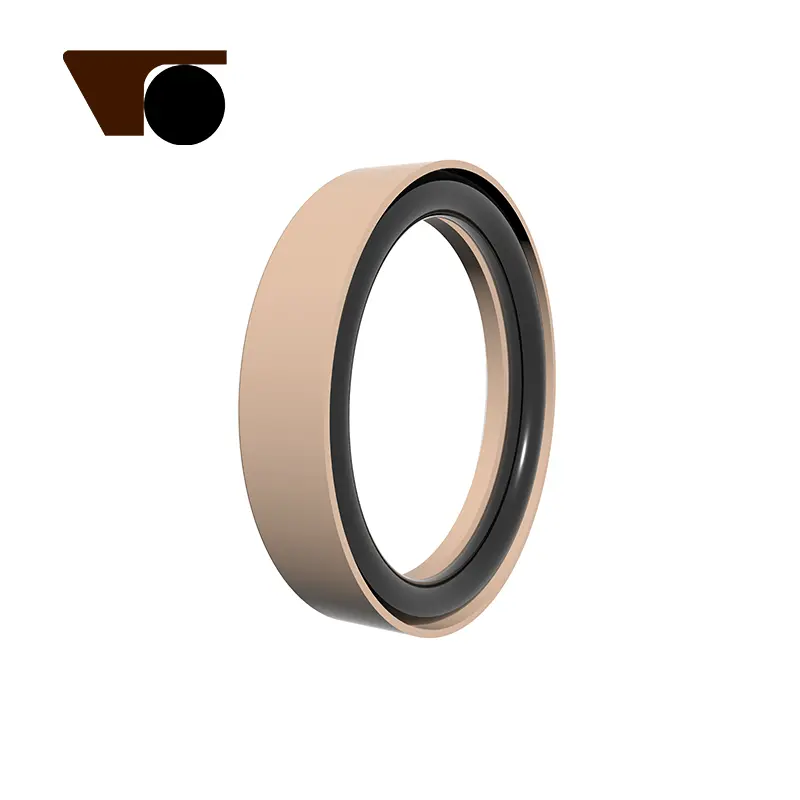

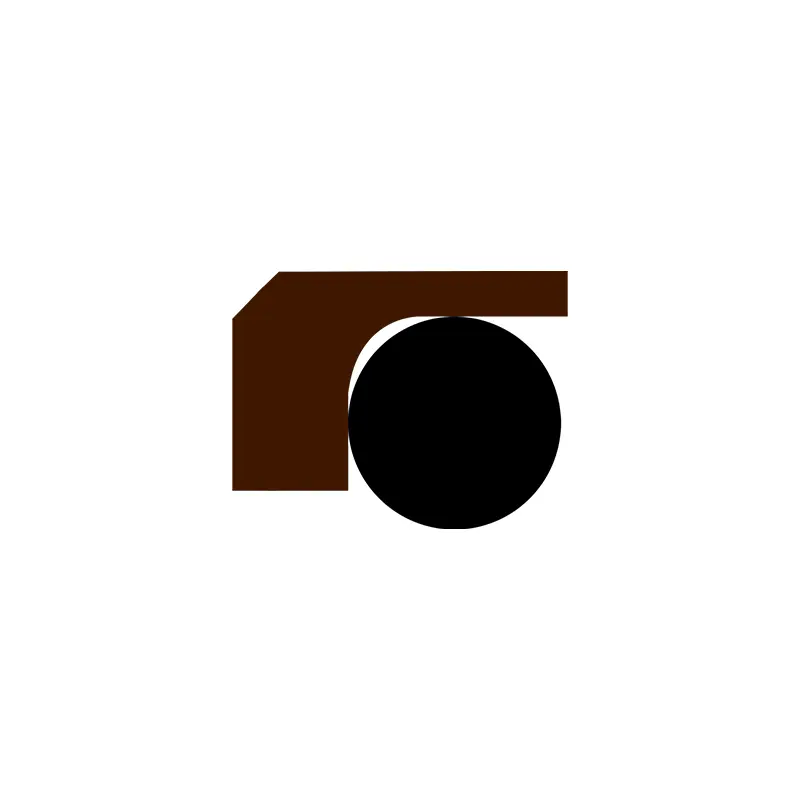

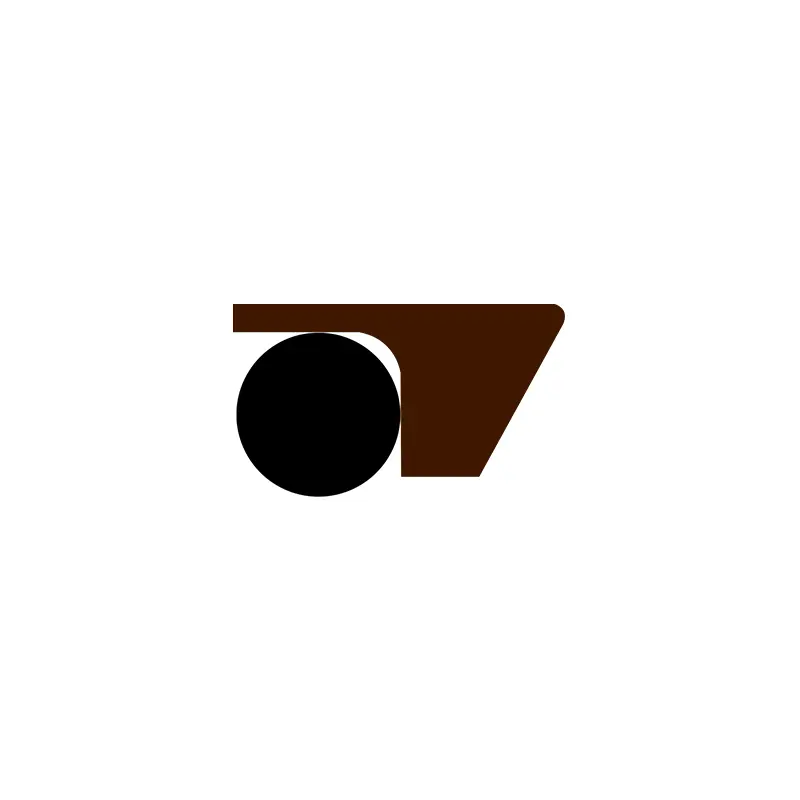

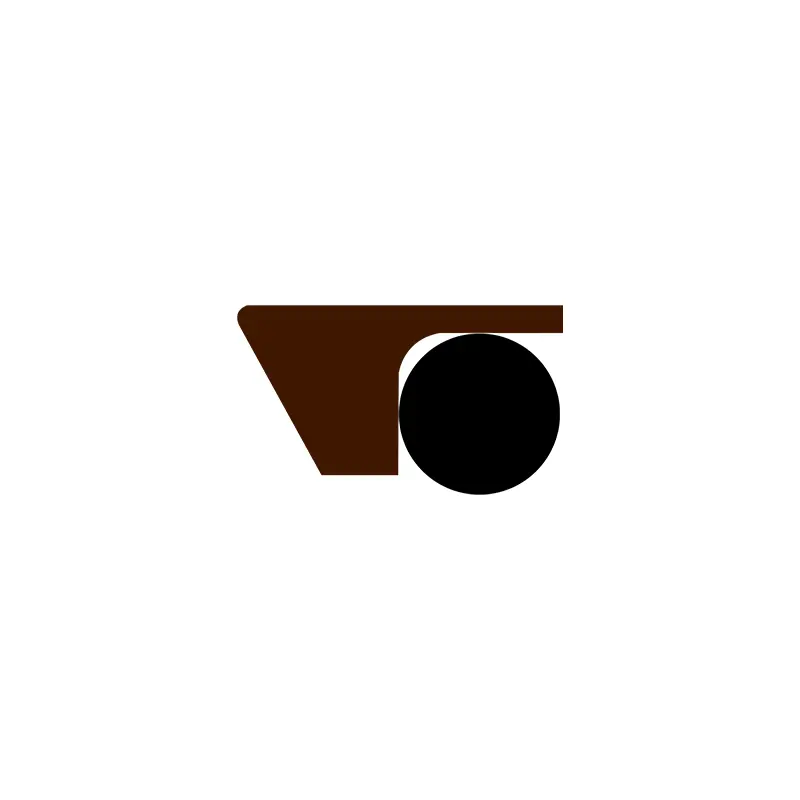

Diese Siegel besteht aus einem Fuß geformten Versiegelungsring aus modifiziertem PTFE-Material und einem O-Ring. Der O-Ring ist vorab komprimiert, um eine Klemmkraft zu erzeugen, um die Versiegelung zu erreichen. Die Klemmkraft der Dichtung nimmt unter Druck zu, dh um je höher der Druck, desto besser die Dichtung. Da der Schlupfring eine seitlich fußförmige Rippenstruktur annimmt, wird der O-Ring nicht herausgedrückt und kann hohem und ultrahoherem Druck standhalten.
Spezifikationen:

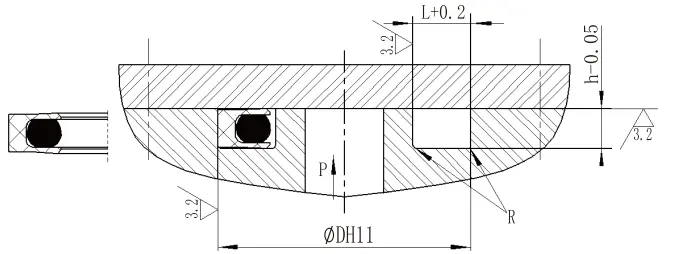

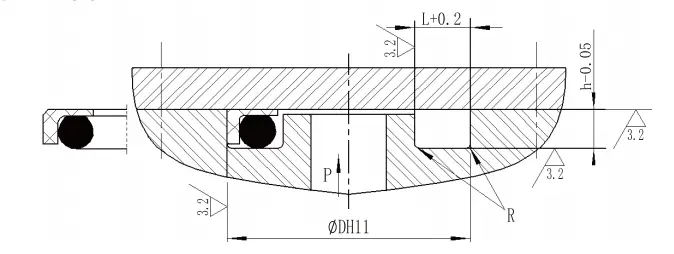

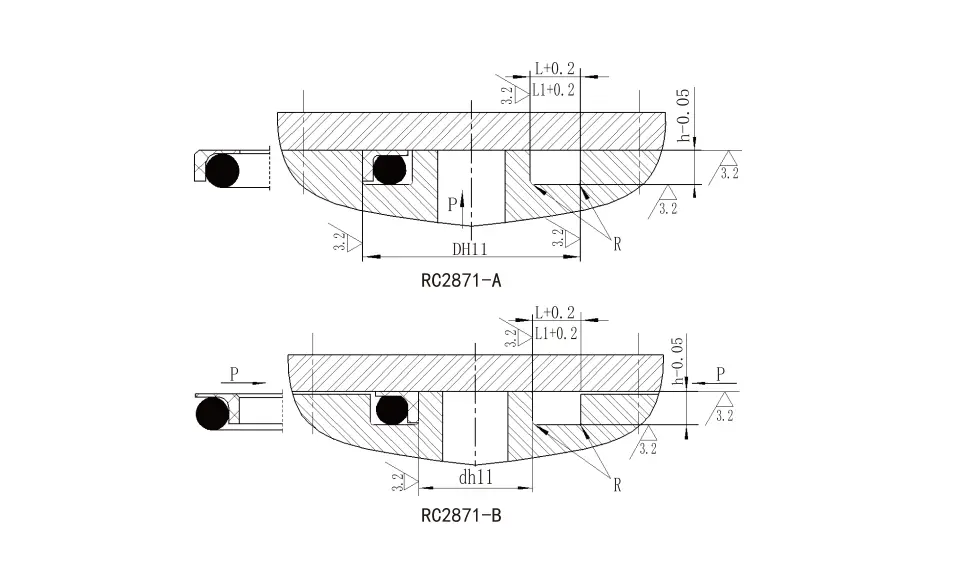

| RC2871-A Interne Drucktypspezifikationen (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | |||||
| Reichweite des Außendurchmessers D H11 |
Groove -Tiefe h-0.05 |
Rillenbreite L+0.2 |
Rillenbreite
L1+0,2 Druck> 80 mPa |
Abgerundete Ecken Rmax |
O-Ring-Drahtdurchmesser dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B externe Drucktypspezifikationen (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | |||||
| Reichweite des Außendurchmessers DH11 | Groove -Tiefe h-0.05 |
Rillenbreite L+0.2 |
Rillenbreite L1+0,2 Druck> 80 mPa |
Abgerundete Ecken Rmax | O-Ring-Drahtdurchmesser dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2872-A Interne Drucktypspezifikationen (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | ||||
| Reichweite des Außendurchmessers D H11 |
Groove -Tiefe h-0.05 |
Rillenbreite L+0.2 |
Abgerundete Ecken Rmax |
O-Ring-Drahtdurchmesser dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B externe Drucktypspezifikationen (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | ||||
| Reichweite des Außendurchmessers D H11 |
Groove -Tiefe h-0.05 |
Rillenbreite L+0.2 |
Abgerundete Ecken R |
O-Ring-Drahtdurchmesser dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Reichweite des Außendurchmessers IE11 |
Groove -Tiefe h-0.05 |
Rillenbreite L+0.2 |
Abgerundete Ecken Rmax |
O-Ring-Drahtdurchmesser dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Reichweite des Außendurchmessers IE11 |
Groove -Tiefe h-0.05 |
Rillenbreite L+0.2 |
Abgerundete Ecken Rmax |
O-Ring-Drahtdurchmesser dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

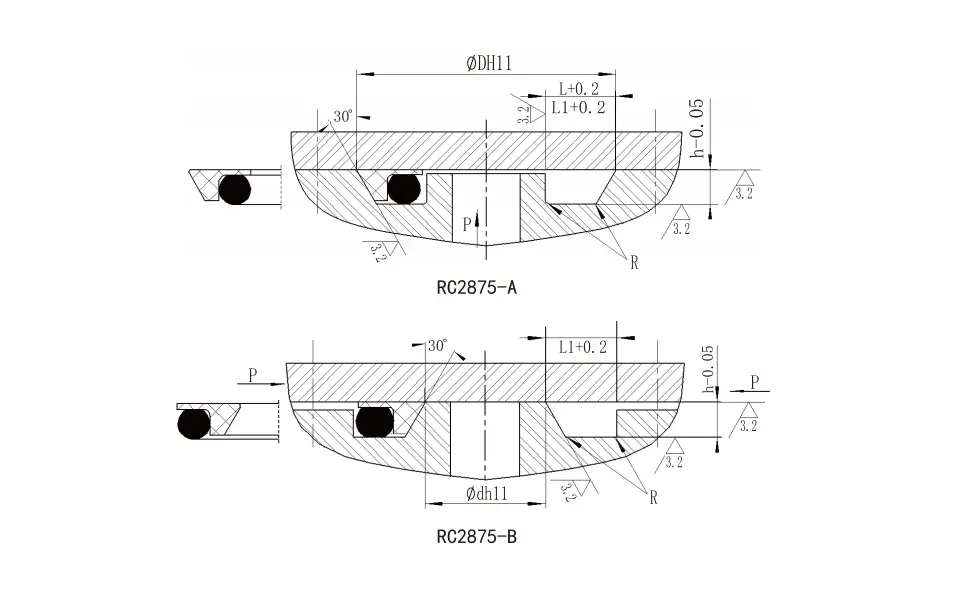

| RC2875-A Interne Drucktypspezifikationen (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | |||||
| Reichweite des Außendurchmessers D H11 |
Groove -Tiefe h-0.05 |
Rillenbreite L+0.2 |
Rillenbreite L1+0,2 Druck> 100 mPa |
Abgerundete Ecken Rmax |
O-Ring-Drahtdurchmesser dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B externe Drucktypspezifikationen (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar) | |||||
| Reichweite des Außendurchmessers D H11 |
Groove -Tiefe h-0.05 |
Rillenbreite L+0.2 |
Rillenbreite L1+0,2 Druck> 100 mPa |
Abgerundete Ecken Rmax |
O-Ring-Drahtdurchmesser dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Hochdruck -Endflanschdichtungen anwendbaren Arbeitsbedingungen | ||||
| Profil | Modell | Druck (MPA) |
Temperatur (℃) | Medien |
 |
RC2871-A | ≤ 300 | -35 ~+100 (passende O-Ring-NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RC2871-B | ≤ 300 | -35 ~+100 (passende O-Ring-NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RC2872-A | ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RC2872-B | ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (passende O-Ring-NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RC2874 | ≤ 300 | -35 ~+100 (passende O-Ring-NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RC2875-A | ≤ 300 | -35 ~+100 (passende O-Ring-NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RC2875-B | ≤ 300 | -35 ~+100 (passender rechteckiger Ring NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (passender rechteckiger Ring FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (passender rechteckiger Ring NBR) | Hydrauliköl, Emulsion, Wasser, Gas usw. |
| -20 ~+200 (Matching O-Ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (passende O-Ring-NBR) -20 ~+200 (Matching O-Ring FKM) |
Hydrauliköl, Emulsion, Wasser, Gas usw. |
