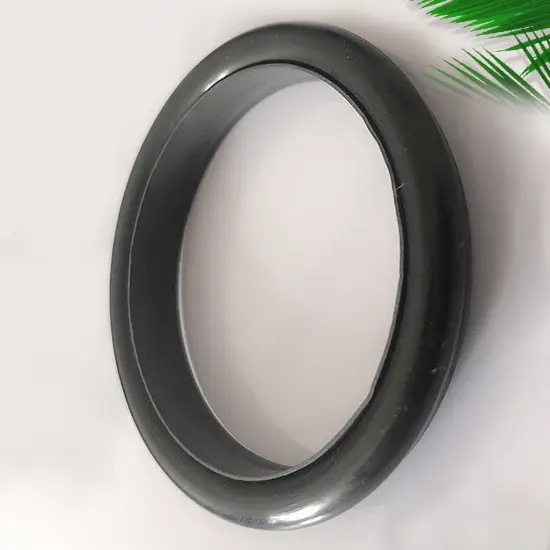

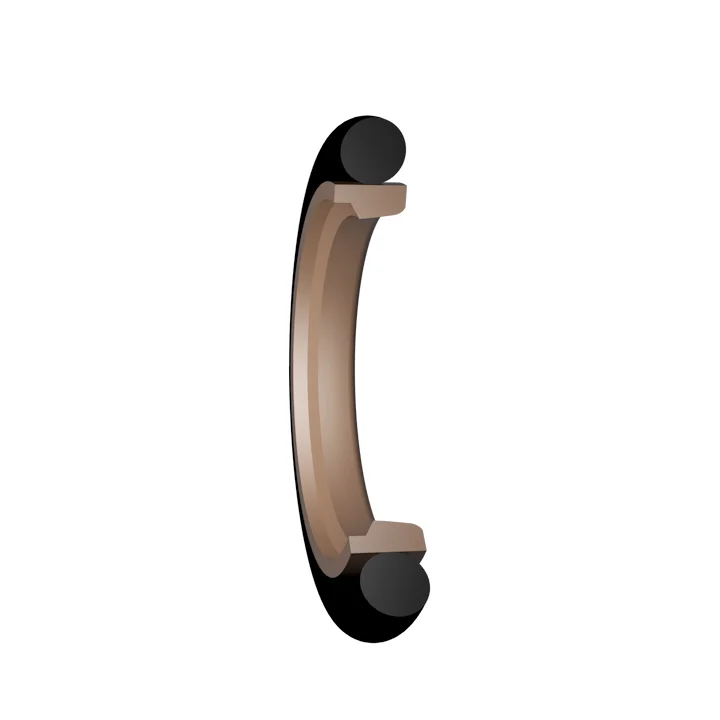

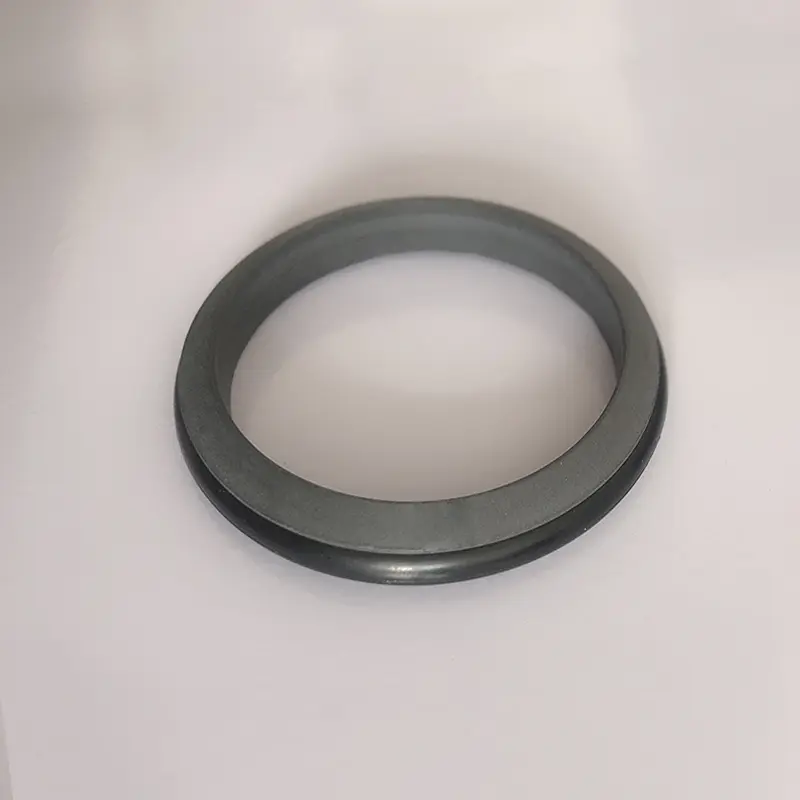

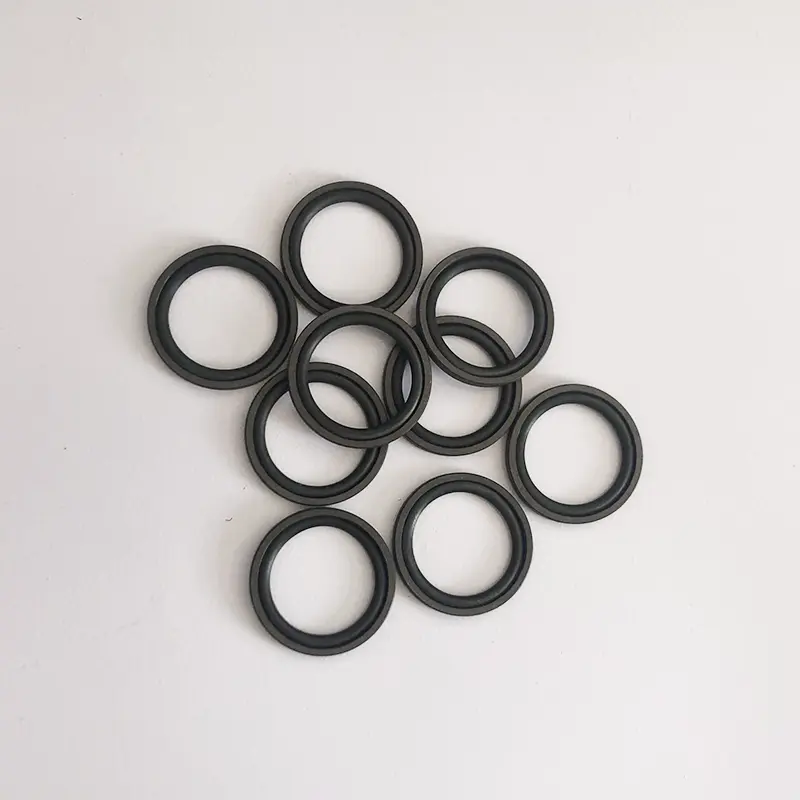

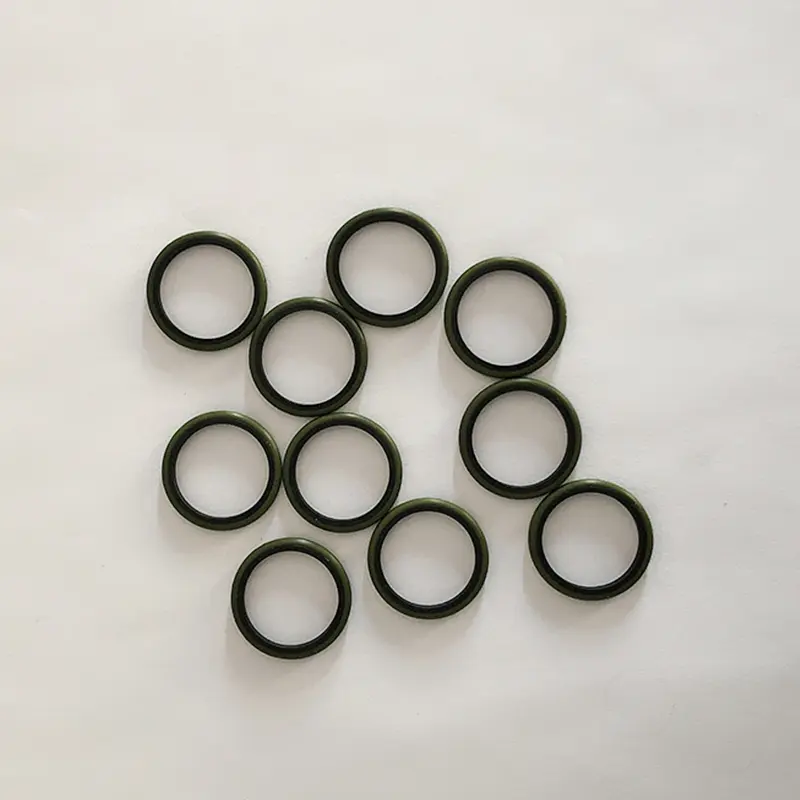

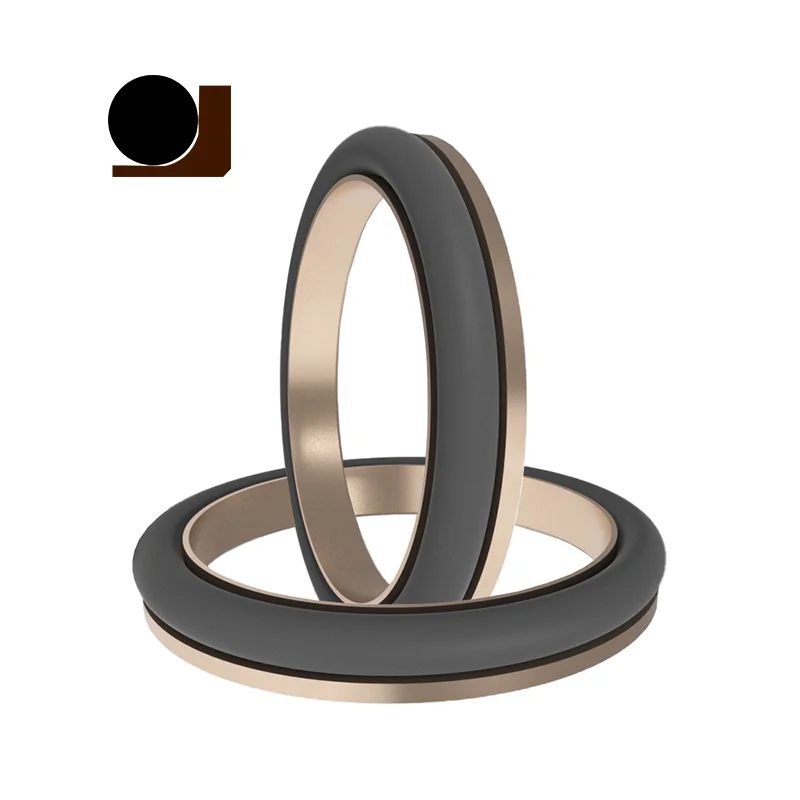

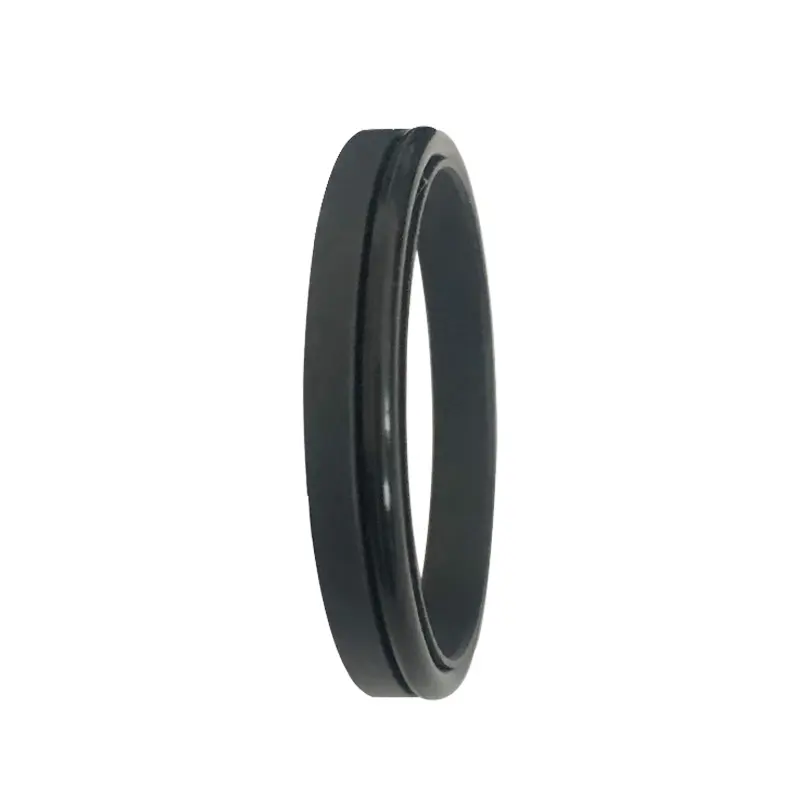

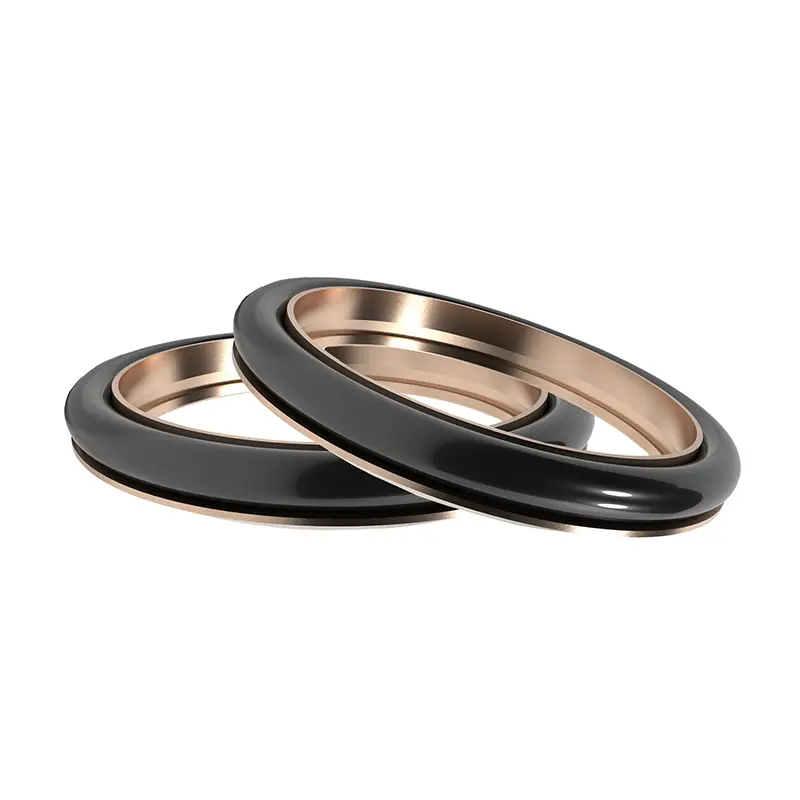

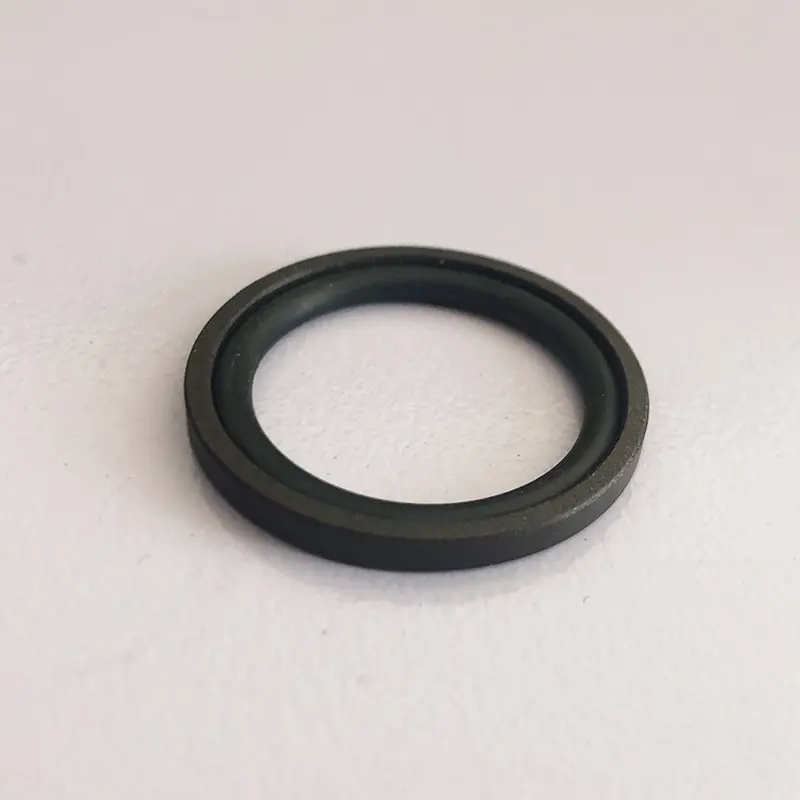

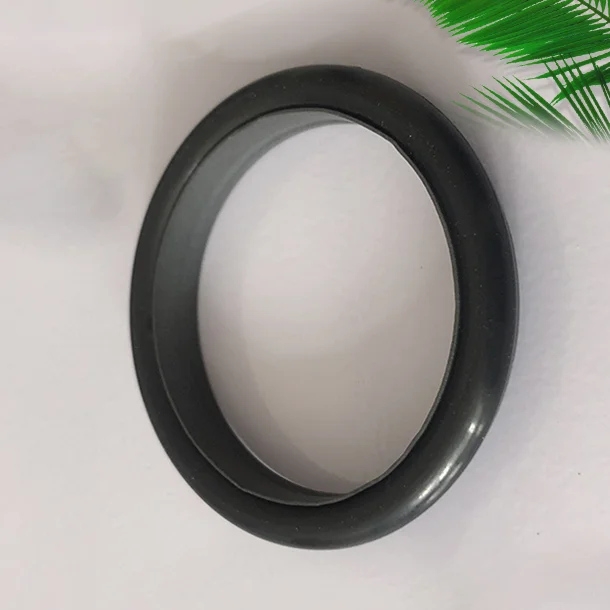

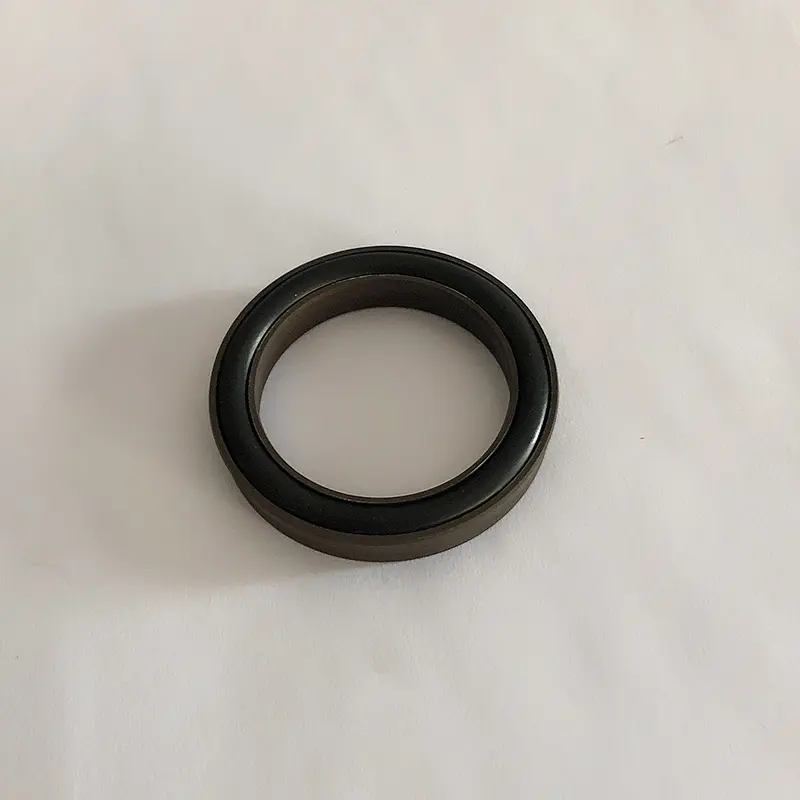

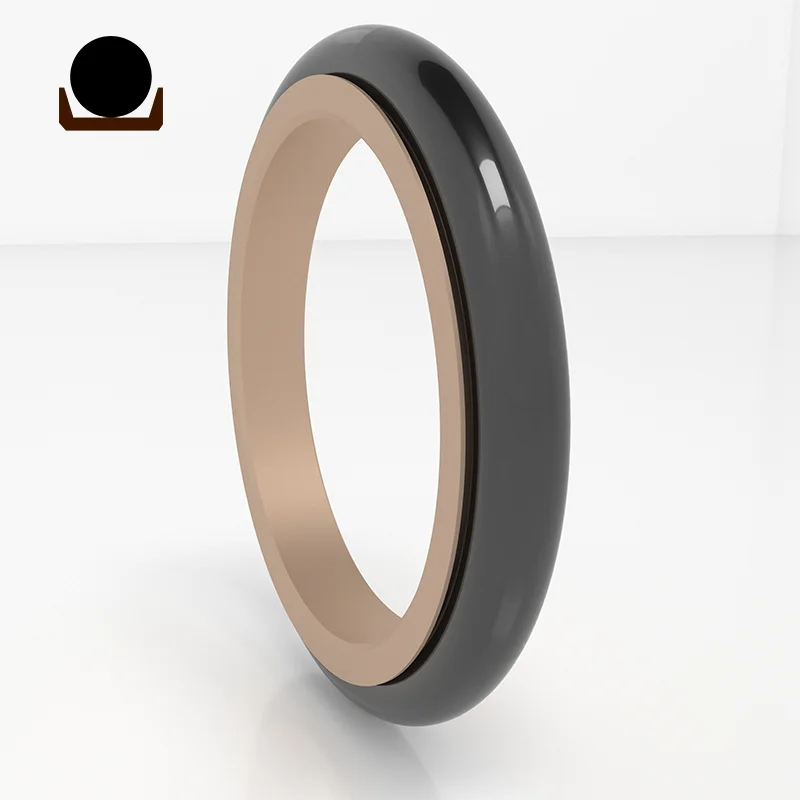

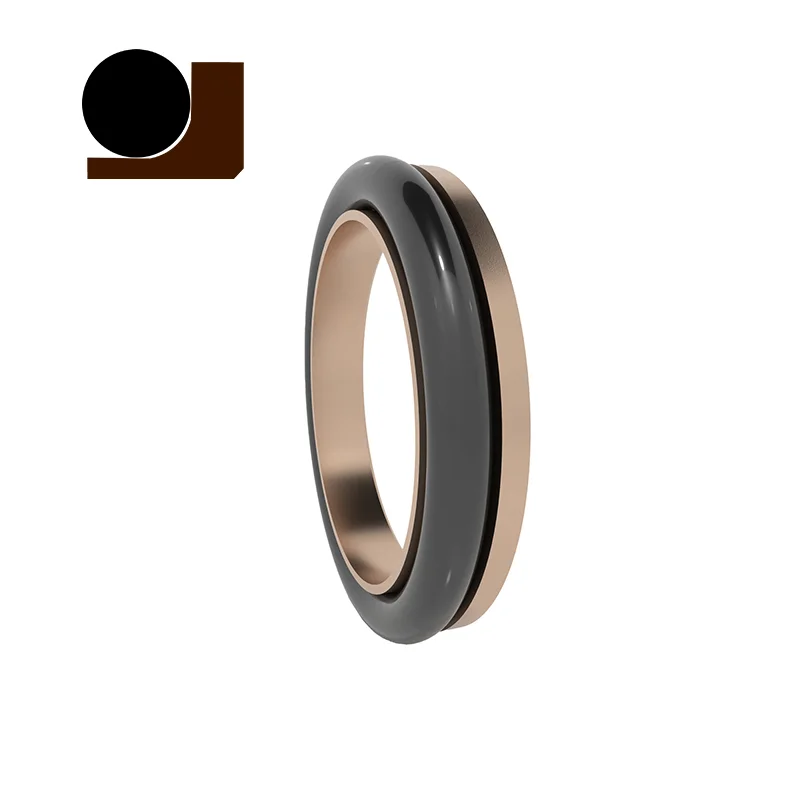

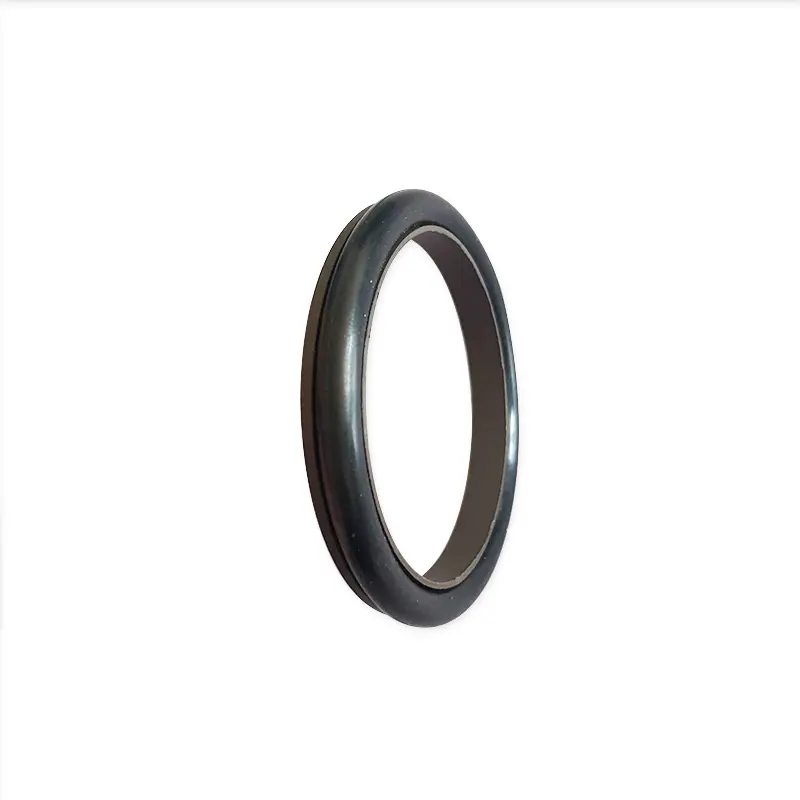

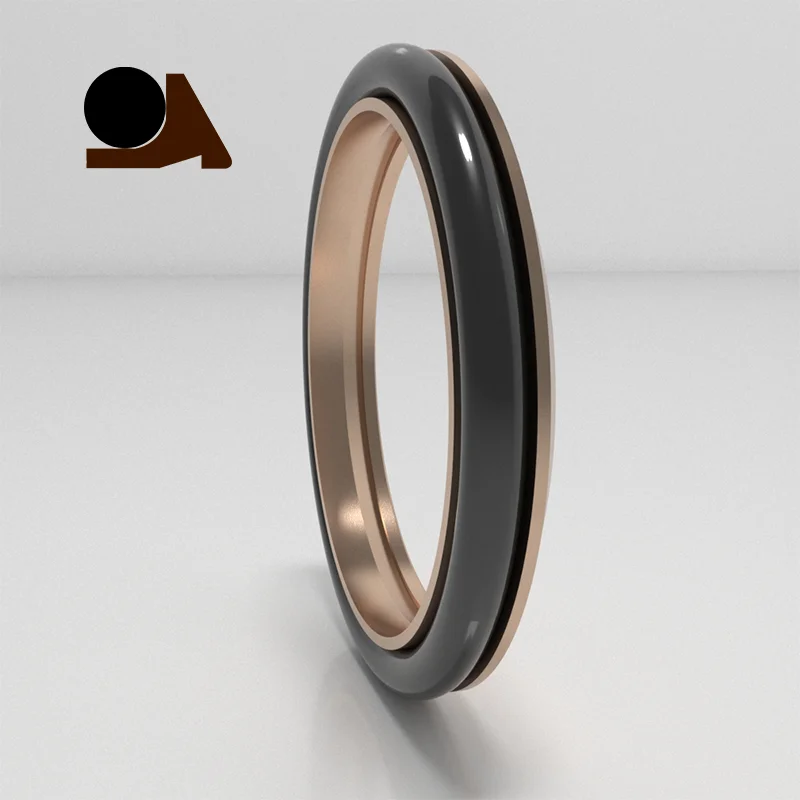

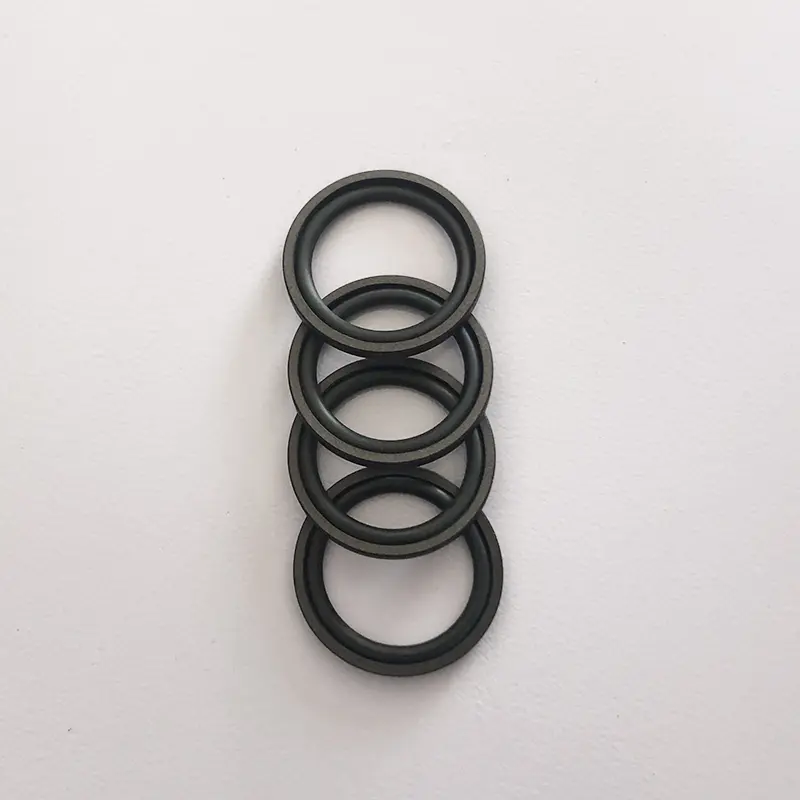

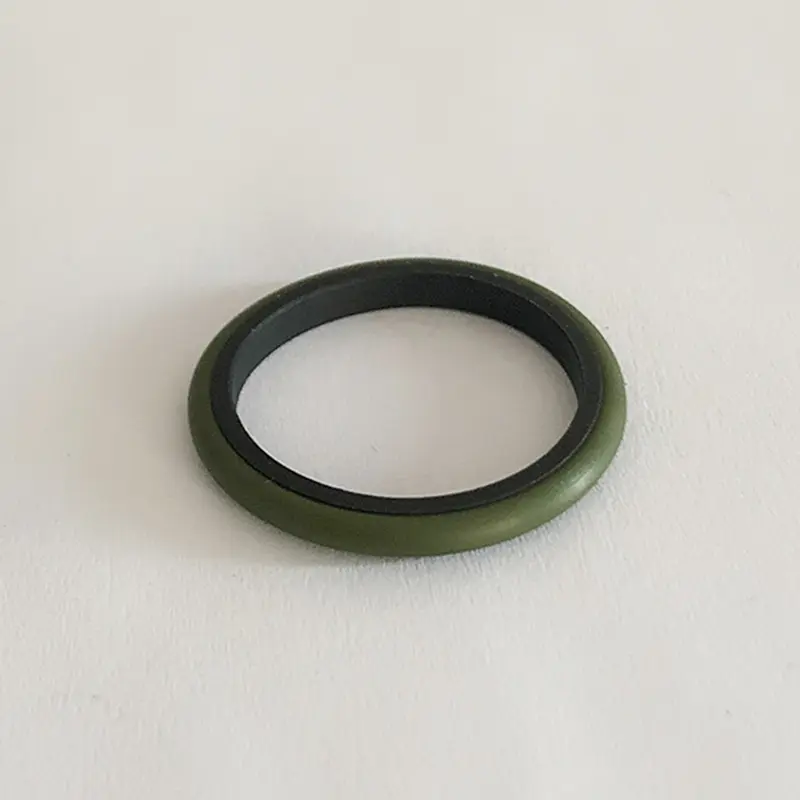

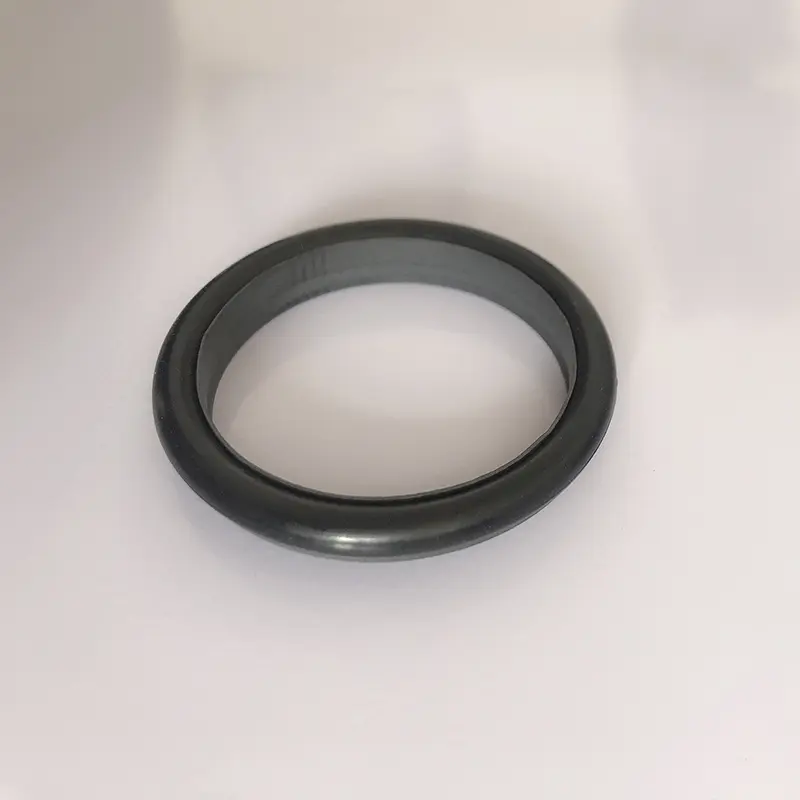

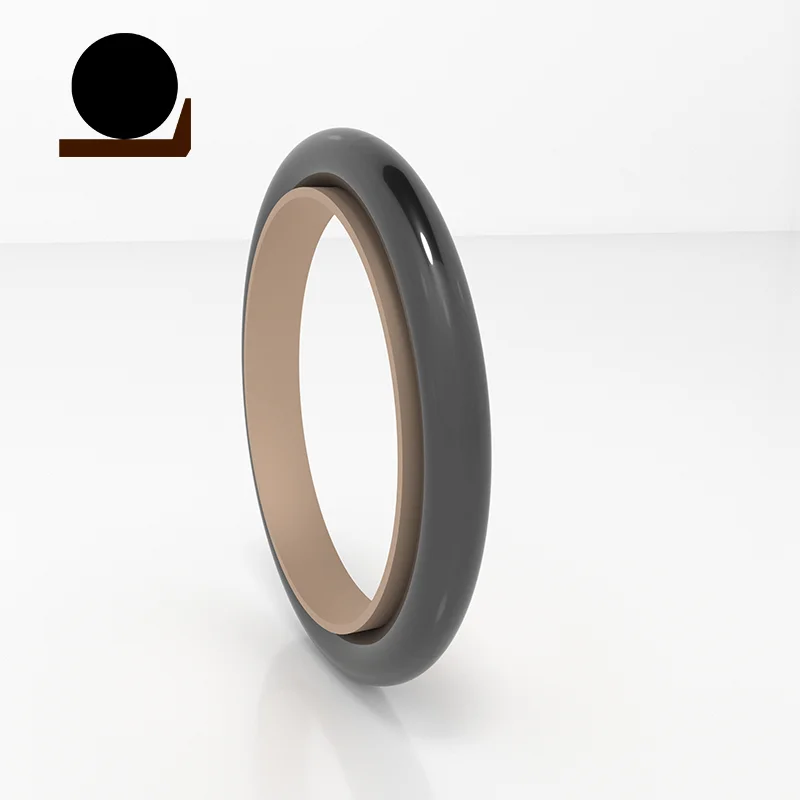

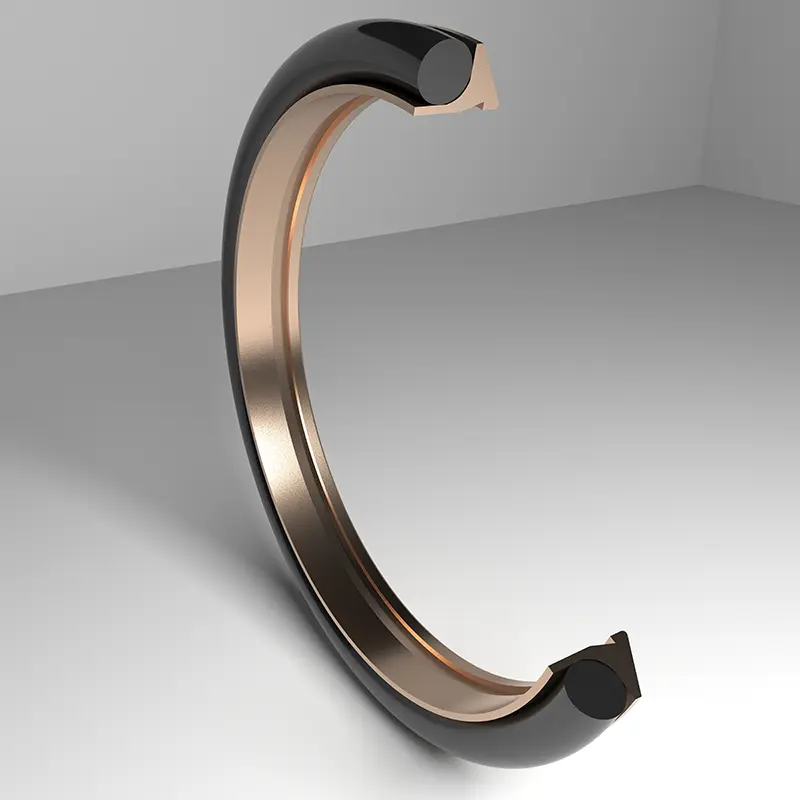

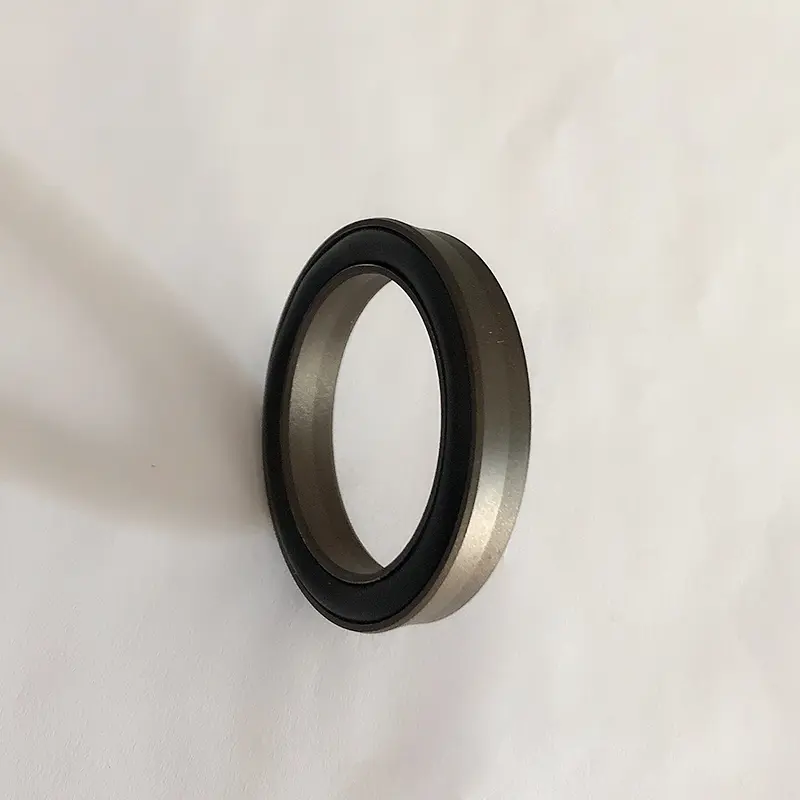

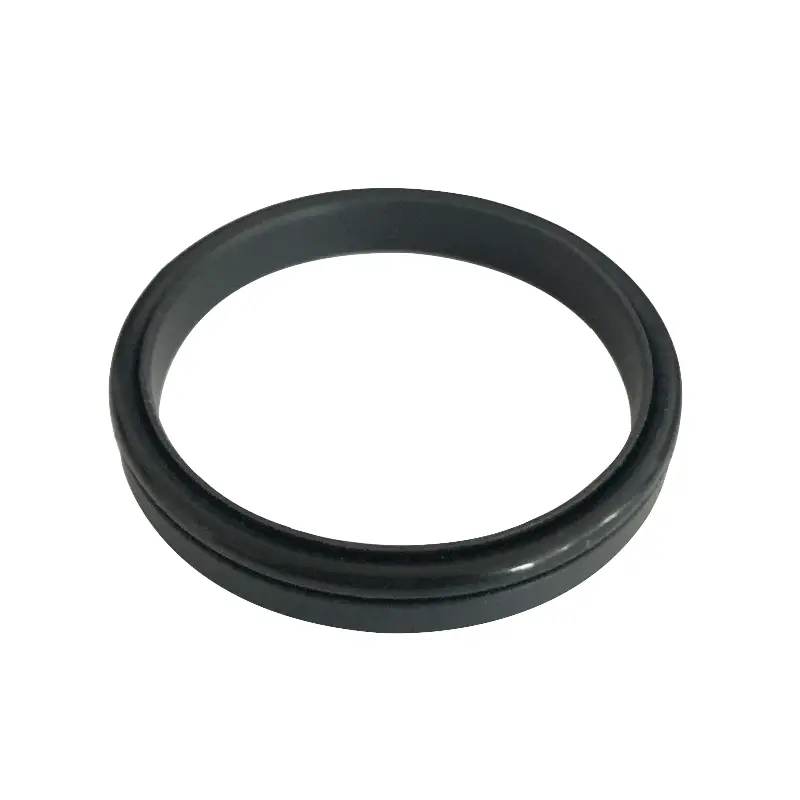

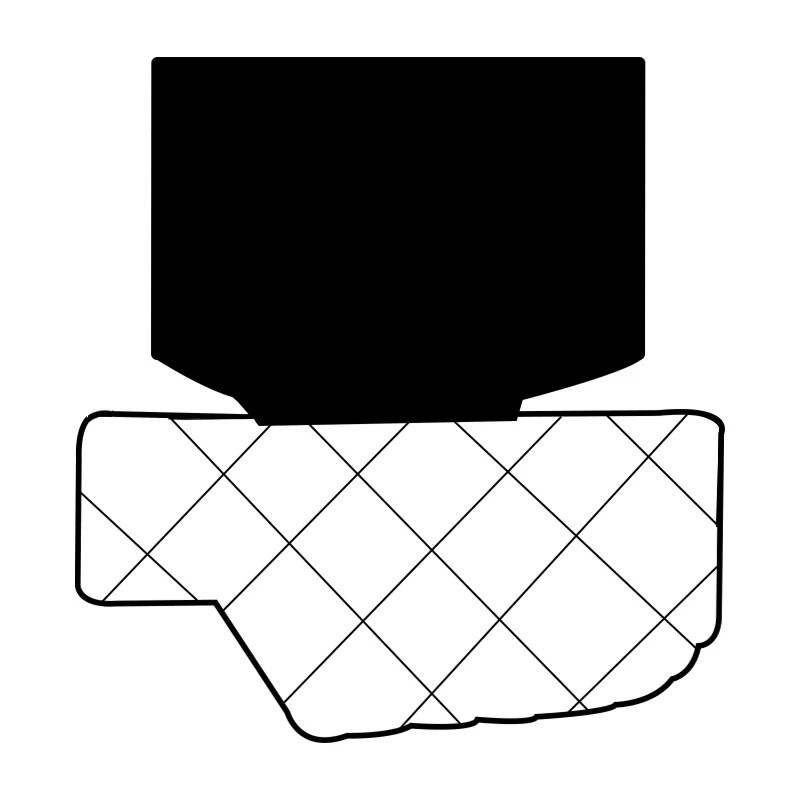

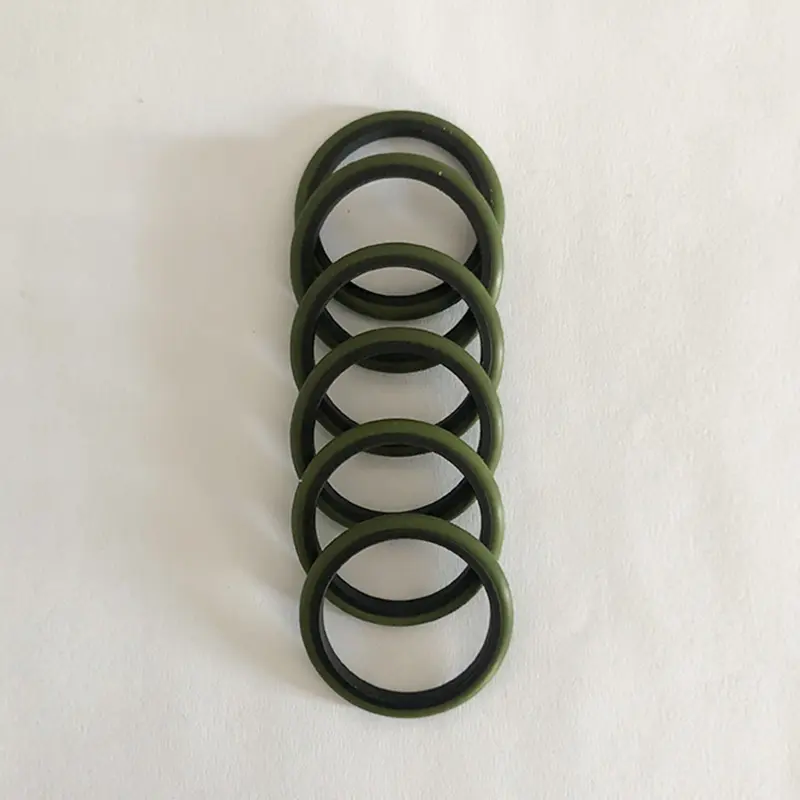

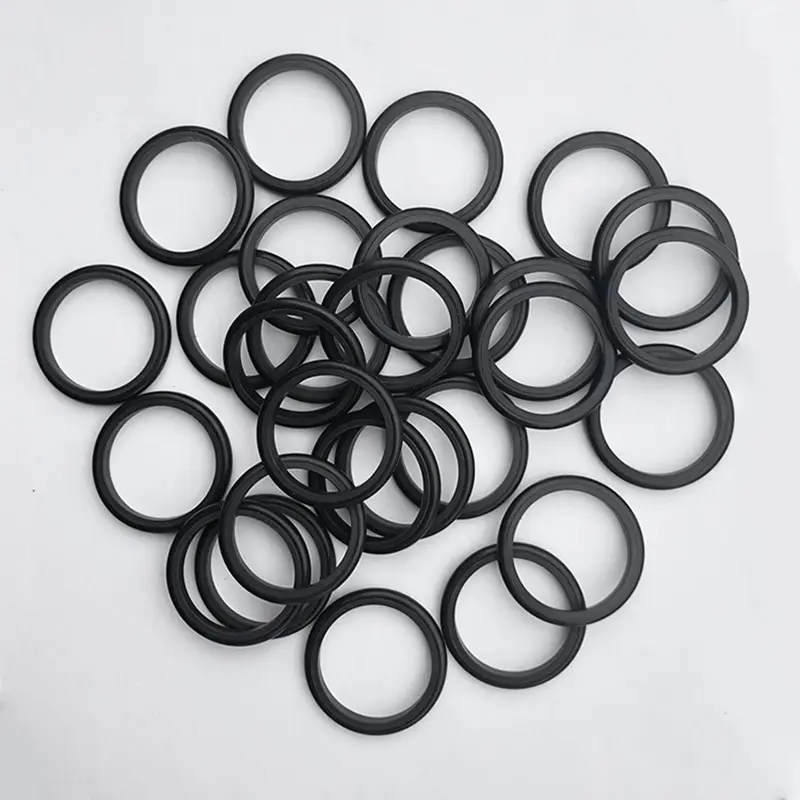

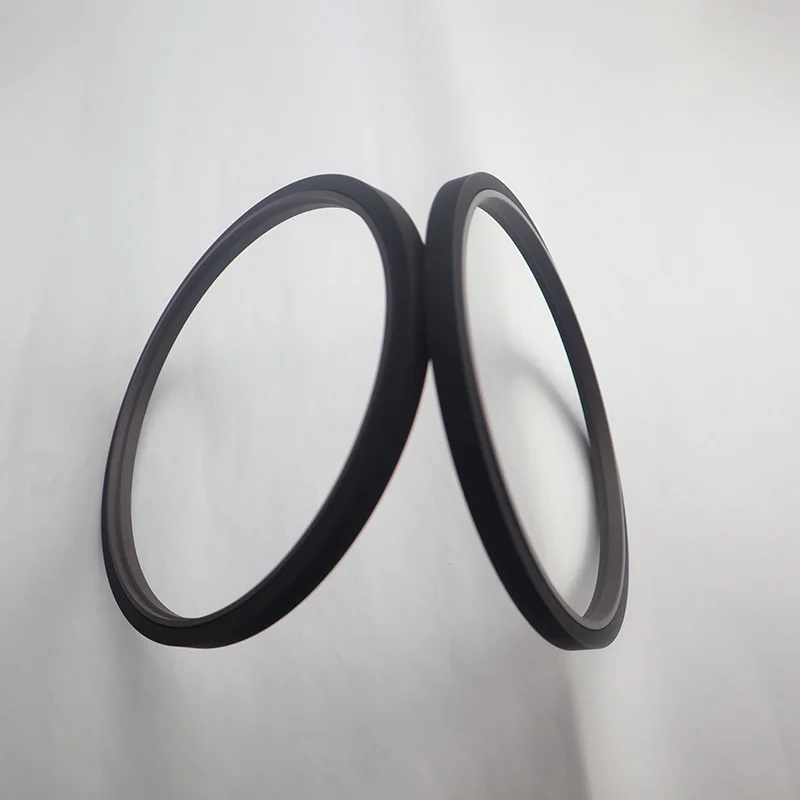

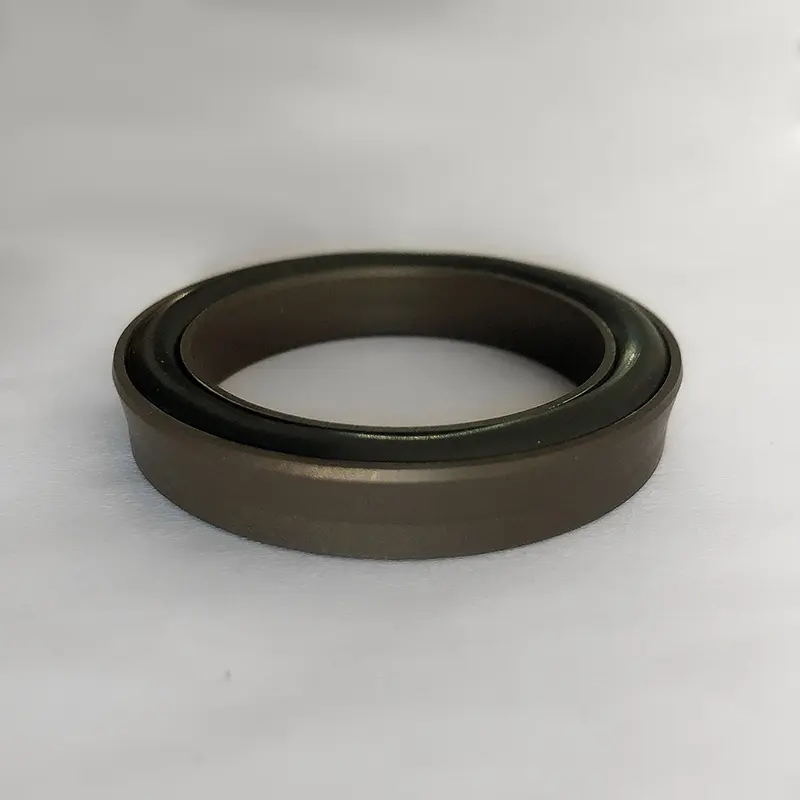

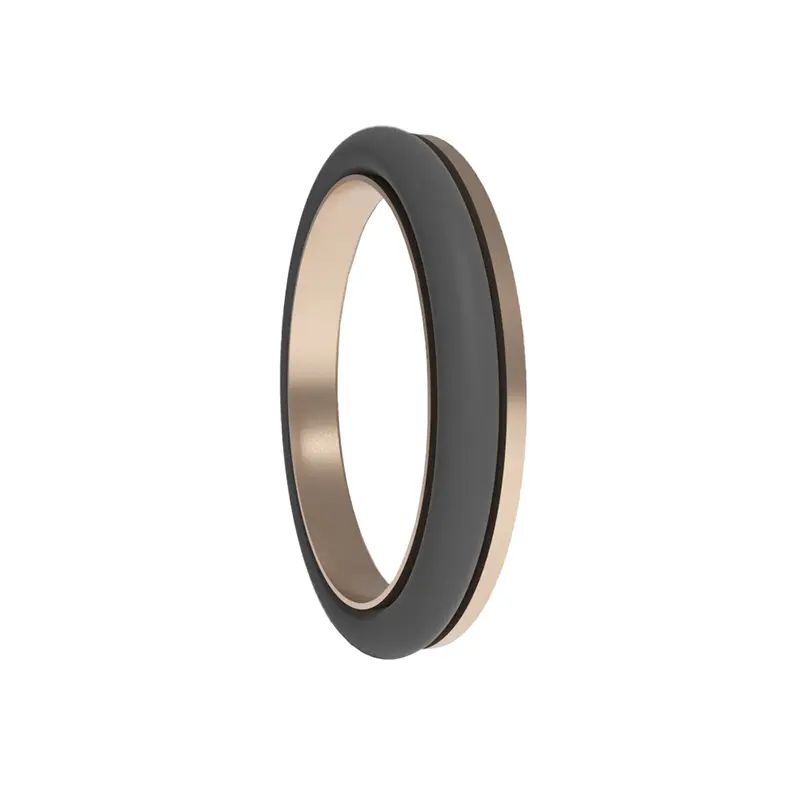

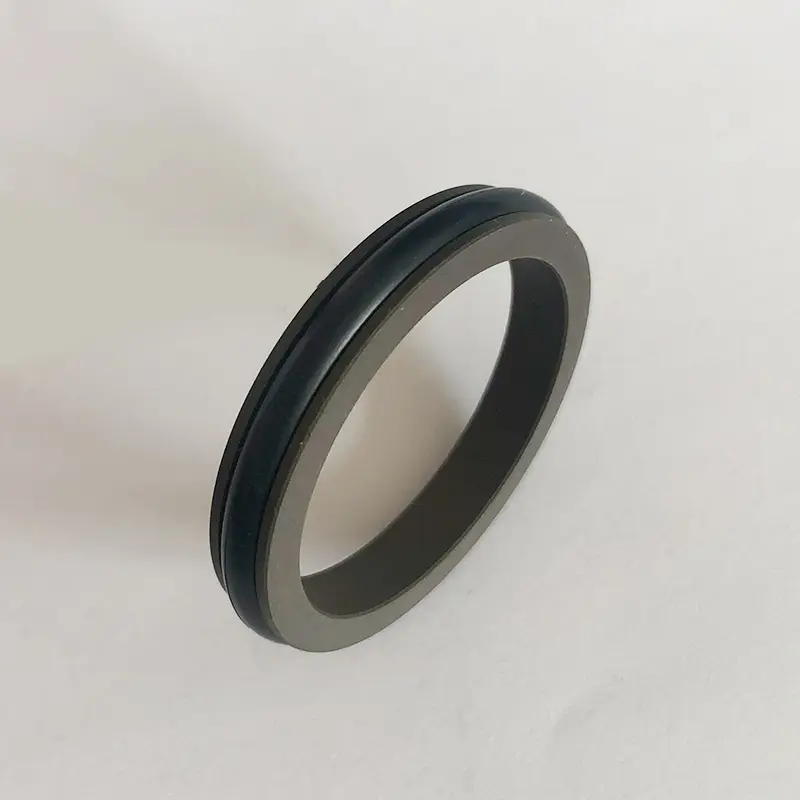

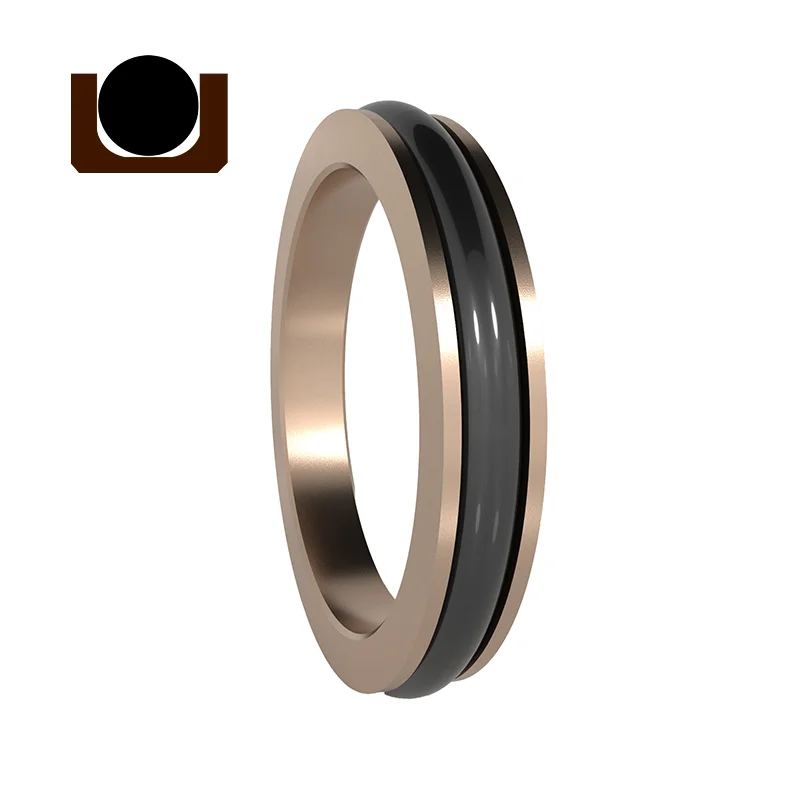

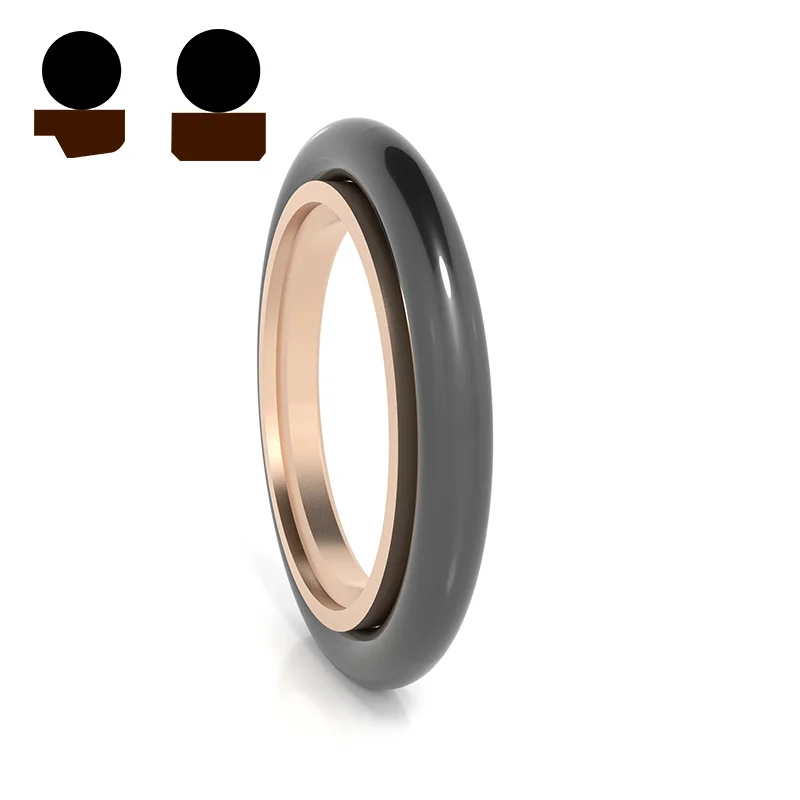

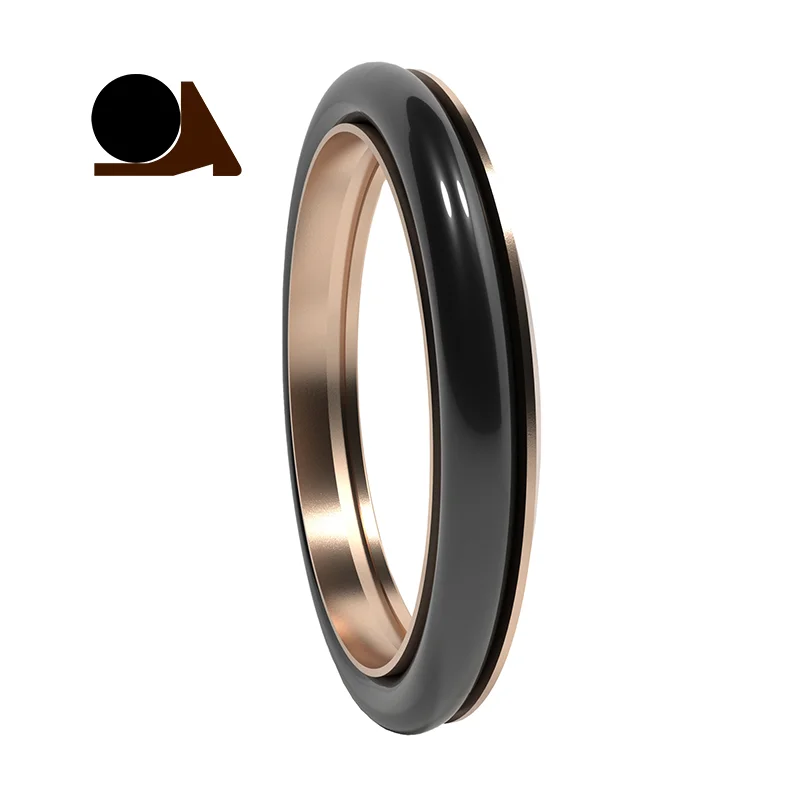

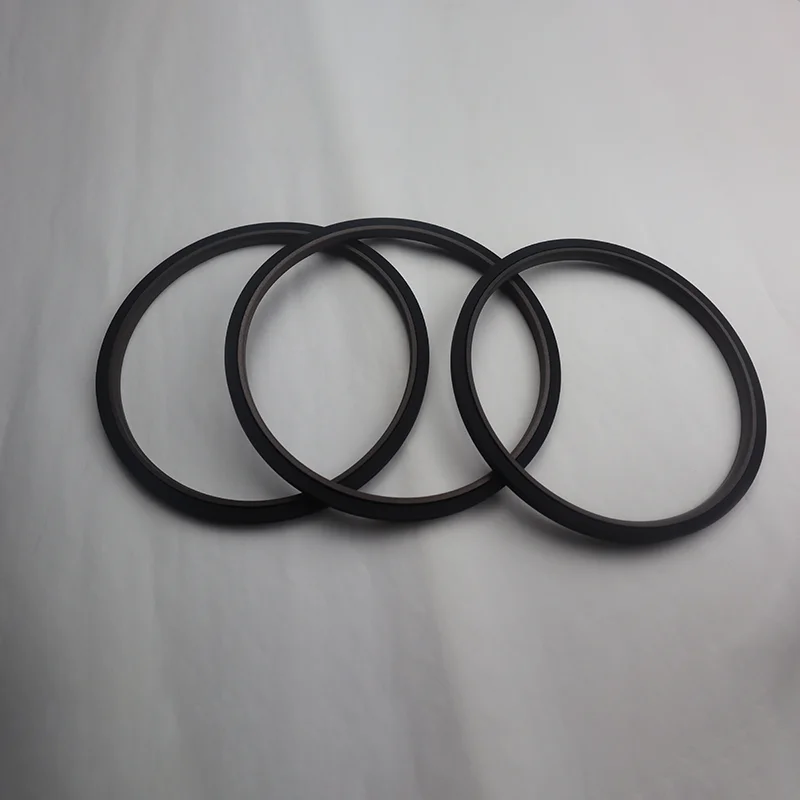

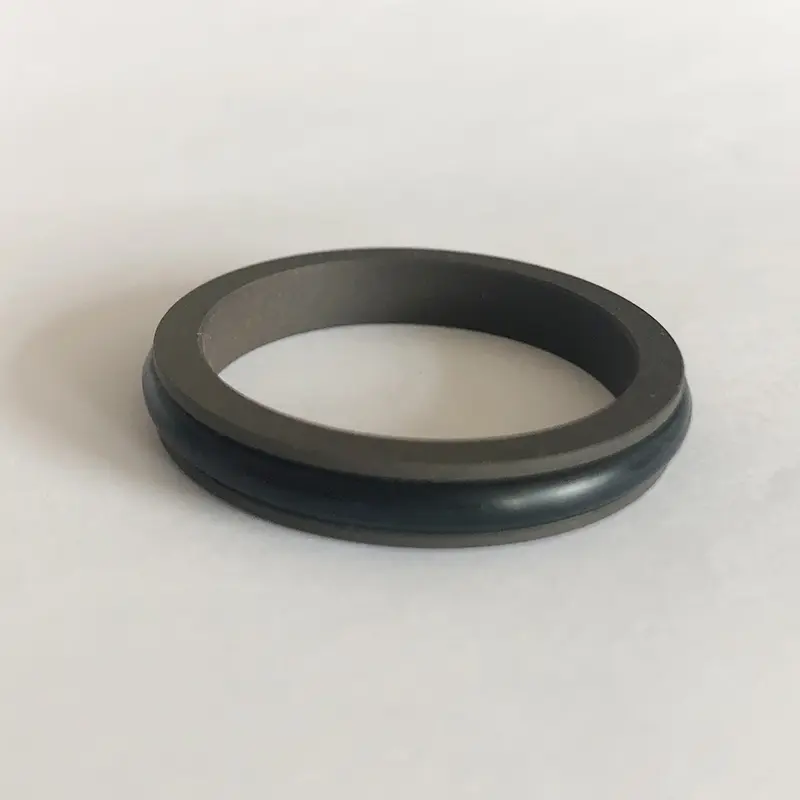

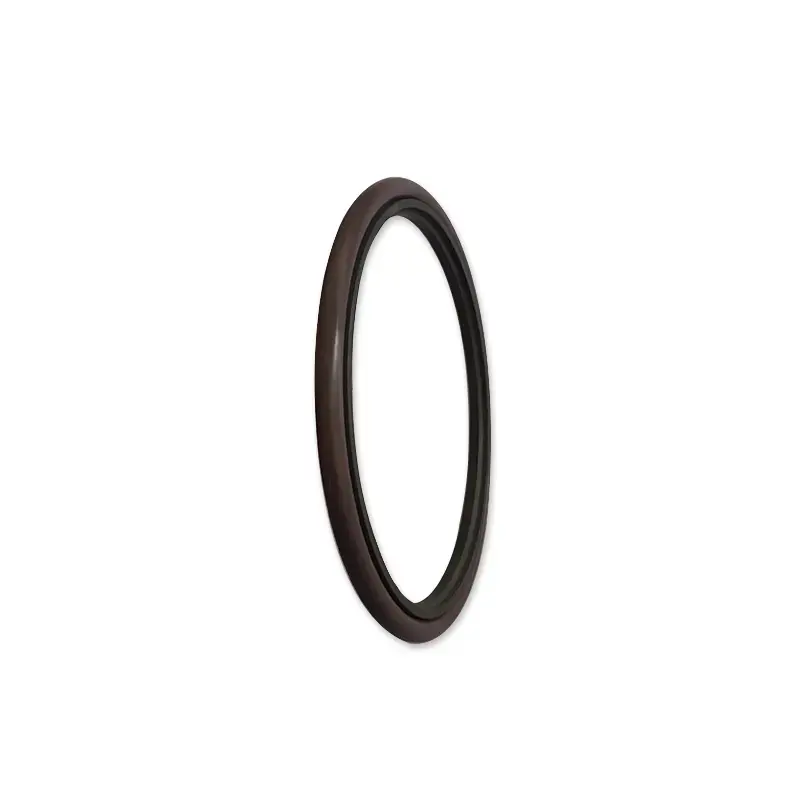

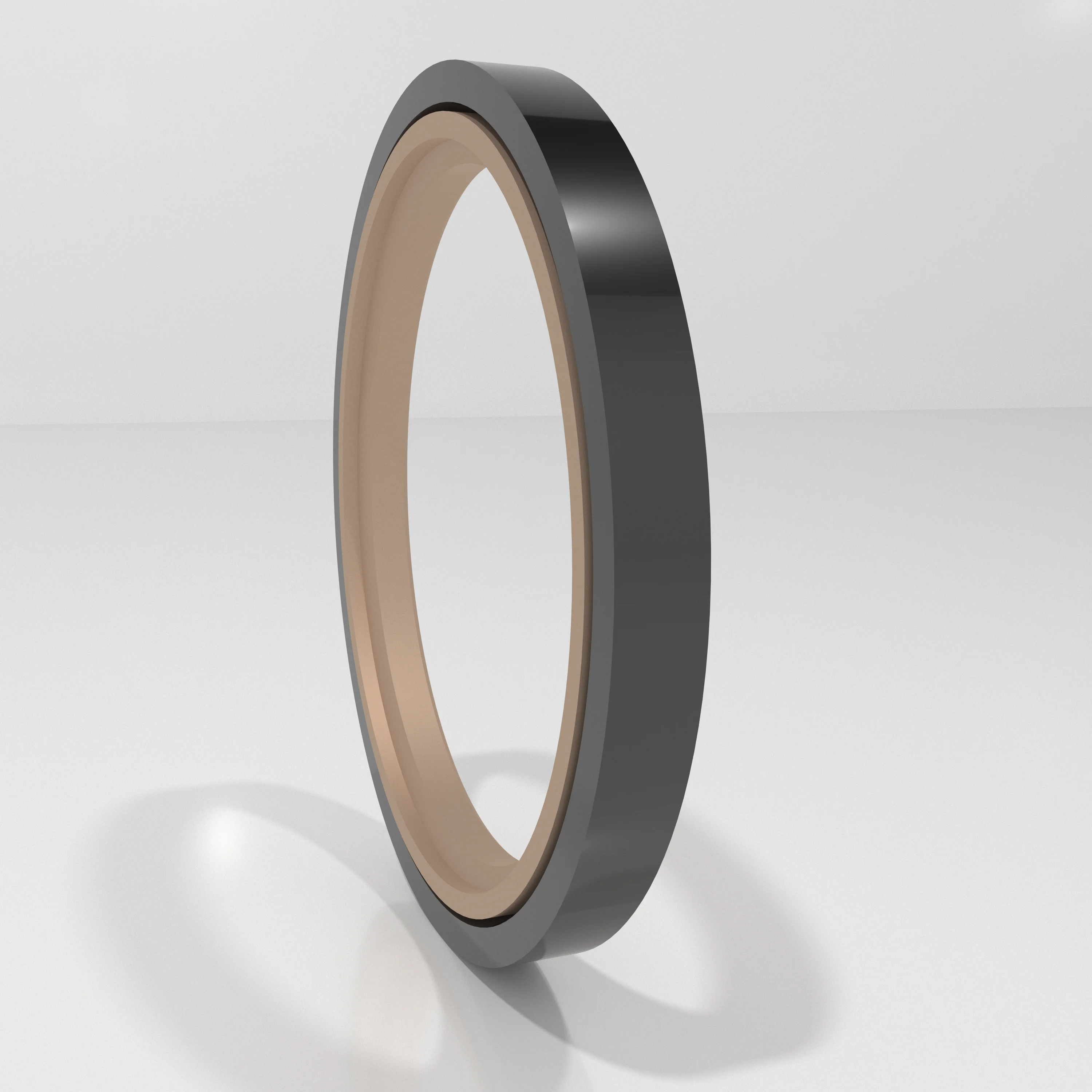

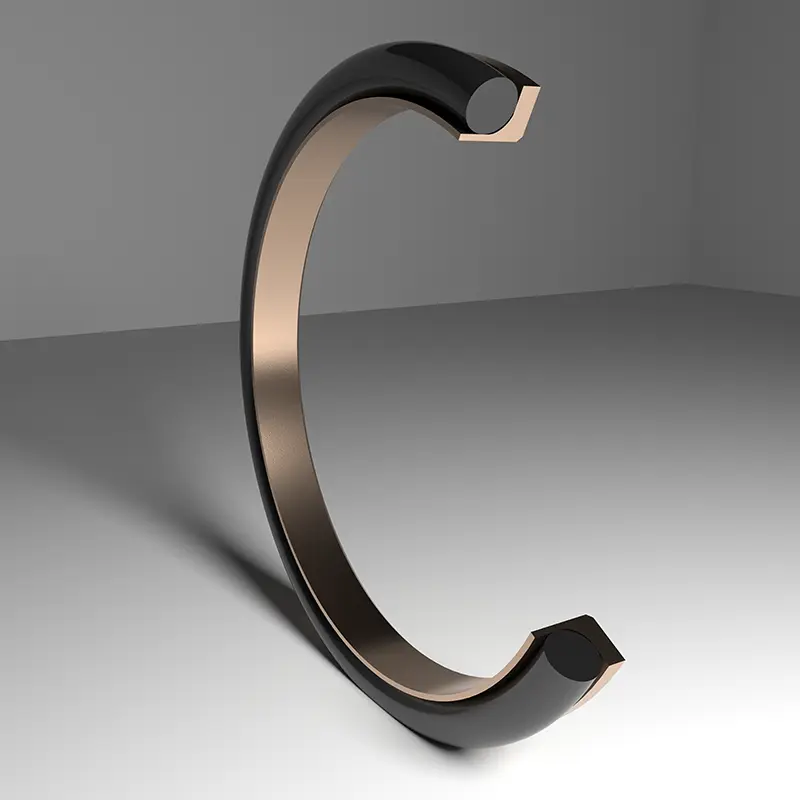

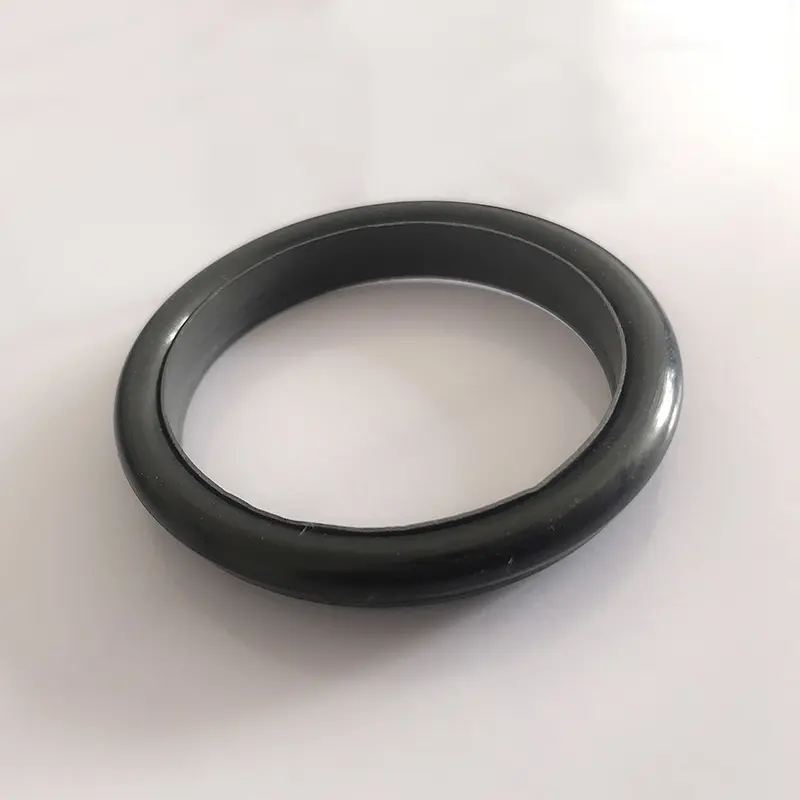

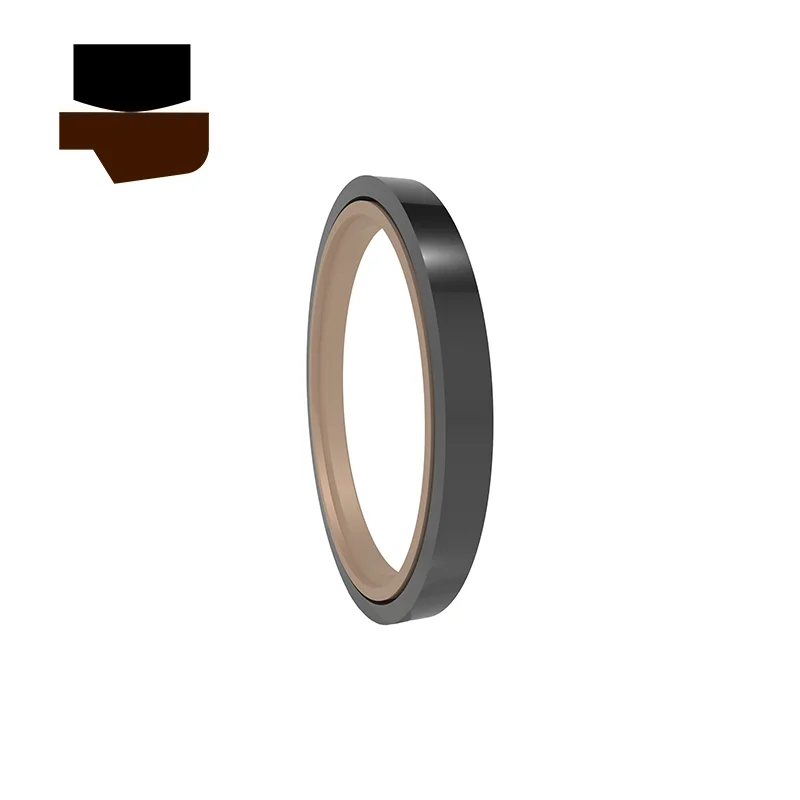

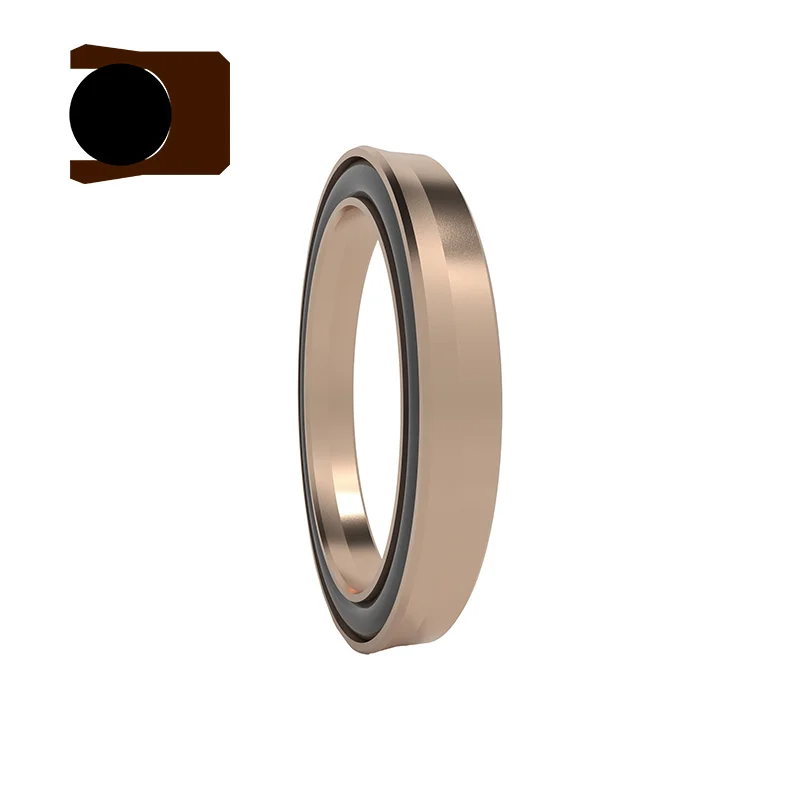

Die von Ruichen bereitgestellten Hochdruckkolbenstangendichtungen bestehen aus PTFE-Versiegelungsringen und O-förmigen Gummiringen, die speziell für die Einwegversiegelung der hydraulischen Handlungsbewegung verwendet werden. Sie sind gemäß den passenden O-Ringen in die RC01-RC14-Serie unterteilt. Bei der Arbeit bietet der O-Ring eine radiale Kraft, um den Verschleiß des Dichtungsrings auszugleichen, und das dünne Lippendesign des Dichtungsrings ist eine gute Passform. Die beiden arbeiten zusammen, um einen guten Versiegelungseffekt zu erzielen.
Unsere Hochdruckkolbenstangendichtungen werden in Injektionsformmaschinen und Stanzmaschinen in industriellen Hydrauliksystemen, Baggern und Ladern in technischen Maschinen, hydraulischen Teilen in Automobilherstellung und -wartung, Fahrwerk und Antriebsantrieb in Aerospace sowie Hydraulic-Lenkung sowie Windbuppen in den Bereichen Ingenieurmaschinen verwendet. Sie können den stabilen Betrieb von Hydrauliksystemen effektiv sicherstellen und Leckagen vermeiden.
Produktfunktionen und Anwendungen:
Merkmale:
1. Für hydraulische und pneumatische Anwendungen können Hochdruckkolbenstangendichtungen verwendet werden.
2. Die Versiegelungsleistung ist immer gut, egal ob hohe oder niedrige Druckdichtungsbedingungen.
3.. Niedrige Reibung, kleiner Startwiderstand, glatte Bewegung, gleiche dynamische und statische Reibung, kein Kriechen.
4. Die Siegel hat eine lange Lebensdauer, geeignet für ölfreie Schmierung.
5. Kleiner Bauraum und einfache Installation und Wartung.
Anwendbare Arbeitsbedingungen:
Anwendbare Arbeitsbedingungen für Hochdruckkolbenstangendichtungen (Grenzwerte sollten nicht gleichzeitig auftreten)
Profil | Modell | Druck (MPA) | Temperatur (℃) | Geschwindigkeit (m/s) | Medien |
![]() |
RC01/RC02 | ≤ 70 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydrauliköl, Flammschutzmittel (HFA/HFB), Gas usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC03/RC04 | ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydrauliköl, Flammschutzmittel (HFA/HFB), Gas usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC05 | ≤200 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC06/RC07 | ≤ 100 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl in Mineralbasis, Flammhemmung (HFA/HFB), Gas usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC08/RC09 | ≤200 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC10 | ≤ 260 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC11 | ≤ 60 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC11-B | ≤ 60 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC12 | ≤ 60 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl auf Mineralbasis, Flammhemmung (HFA/HFB), Wasser usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC13 | ≤ 20 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl in Mineralbasis, Flammhemmung (HFA/HFB), Gas usw. |
-20 ~+180 (passende O-Ring FKM) | |||||
![]() |
RC14 | ≤ 20 | -35 ~+100 (passende O-Ring-NBR) | ≤6 | Hydraulisches Öl in Mineralbasis, Flammhemmung (HFA/HFB), Gas usw. |
-20 ~+180 (passende O-Ring FKM) |
Materialauswahl:
1. Die passenden O-Ringmaterialien können ausgewählt werden: R01 Nitril-Gummi (NBR), RO2 Fluororubber (FKM) usw.
2. Ringmaterialien: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Pu usw.
Bestellbeispiel: (Es werden nur einige Modelle angezeigt, bitte kontaktieren Sie uns, um bestimmte Bestellmodelle zu bestellen.)
Auftragsmodell RC01-80x89.6x7.8-PTFE3-R01
Modell-ROD-Durchmesser x Rillendurchmesser x Rillenbreite PTFE3-modifiziertes PTFE-Materialcode R01 O-Ring-Materialcode
Auftragsmodell RC03—80x89x10-PTFE3-R01
Modell-ROD-Durchmesser x Rillendurchmesser x Rillenbreite PTFE3-modifizierte PTFE-Materialcode R01-O-Ring-Materialcode
Auftragsmodell RC06—80x89.9x9.2-PTFE3-R01
Modell-ROD-Durchmesser x Rillendurchmesser x Rillenbreite PTFE3-modifiziertes PTFE-Materialcode R01 O-Ring-Materialcode
Auftragsmodell RC08-80x90.2x11.2-PTFE3-R01 Modell-ROD-Durchmesser x Rillendurchmesser x Rillenbreite-Materielles Code
Spezifikationen:
(Es werden nur einige Modelle angezeigt. Bitte kontaktieren Sie uns für bestimmte Bestellmodelle.)

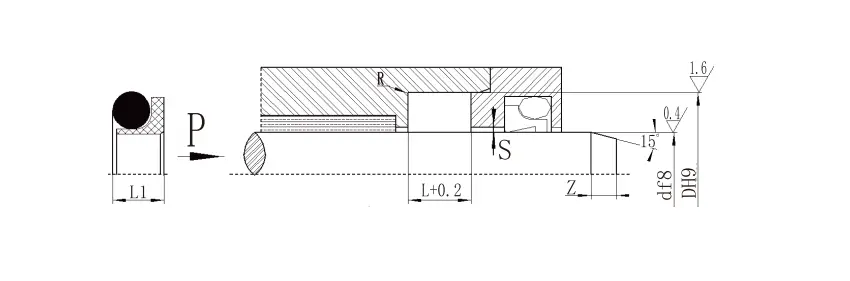

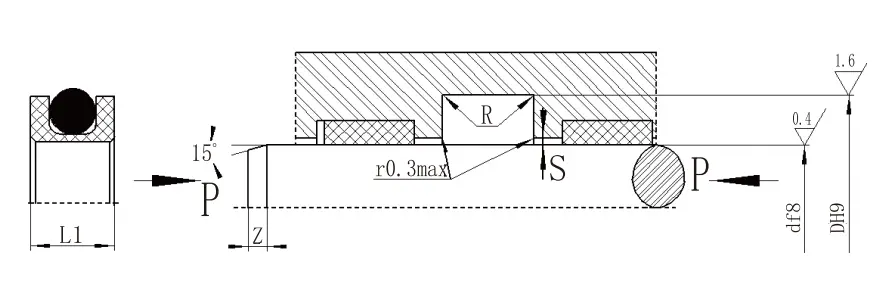

4.1 RC01 -Spezifikationen (Produkte jeder Größe in der Spezifikationstabelle können erzeugt werden) | ||||||||||
df8 Standardtyp RC01 |
df8 Lichtlast RC01-Q |
df8 Schwere Last RC01-Z |
D H9 | L+0.2 | L1 | RMax | SMax | Zmin | d0 | |
<20mpa | <40mpa | |||||||||
- | 5 ~ 17,9 | - | D+3,5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
5 ~ 17,9 | 18 ~ 39,9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6,6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+9,6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15,2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 1599 | ≥ 1600 | 630 ~ 999 | D+17,8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
≥ 1600 | - | 1000 ~ 1599 | D+21,2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
Hinweis: 1. Für ≤ 30 mm wird es empfohlen, offene Groove zu verwenden. | ||||||||||
2. Für die Installation von Integral (geschlossen) Rillendichtungen finden Sie im Installationshandbuch unseres Unternehmens. 3. Für den Druck> 40 mPa verwendet die Wurzelfläche des Siegels H8/F8 -Anpassungs -Toleranz. |

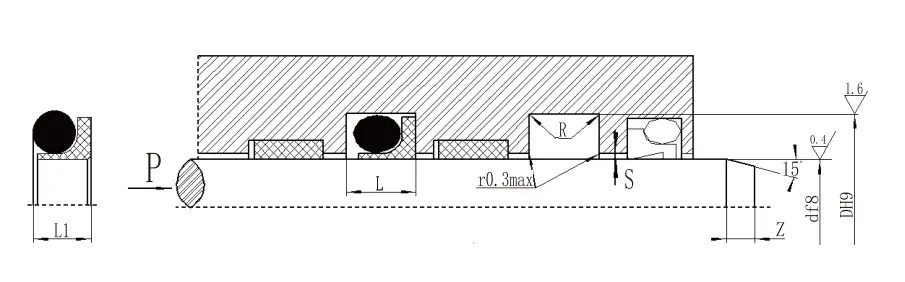

4.1 RC03 -Spezifikationsparametertabelle (Produkte jeder Größe in der Spezifikationstabelle können erzeugt werden) | |||||||
d f8 | D H9 | L+0.2 | SMax | Zmin | d0 |
|
|
<40mpa | <60mpa |
|
|||||
5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
18 ~ 39 | D+6,2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
671 ~ 999 | D+14,6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
> 1600 | D+21,2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
HINWEIS: 1. Für den Druck> 60 mPa verwendet der Dichtungswurzelbereich die H8/F8-Anpassungs-Toleranz und die ultrahohe Druckdichtung Smax <0,05. | |||||||
2. Bitte konsultieren Sie unsere Firma, wenn eine geschlossene Groove -Struktur verwendet werden muss. |

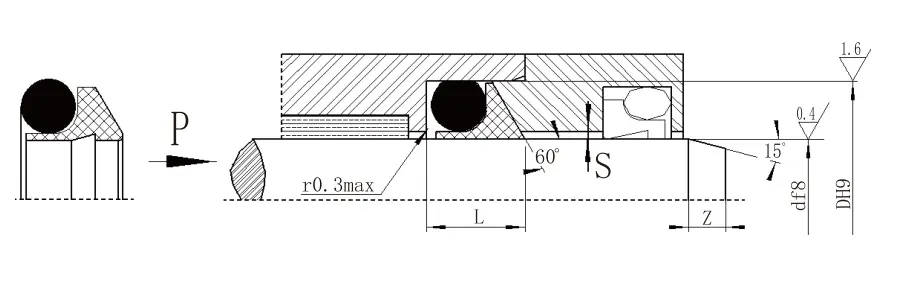

4.1 RC06 -Spezifikationen (Produkte jeder Größe in der Spezifikationstabelle können erzeugt werden) | ||||||||||
d f8 Standardtyp RC06 |
d f8 Lichtlast RC06-Q |
d f8 Schwere Last RC06-Z |
D H9 | L+0.2 | L1 | RMax | SMax | Zmin | d0 | |
<20mpa | <40mpa | |||||||||
- | 4 ~ 17,9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
4 ~ 17,9 | 18 ~ 39,9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
18 ~ 39,9 | 40 ~ 106,9 | 4 ~ 17,9 | D+6,6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
40 ~ 106,9 | 107 ~ 630,9 | 18 ~ 39,9 | D+9,9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
107 ~ 630,9 | 631 ~ 999 | 40 ~ 106,9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
631 ~ 999 | 1000 ~ 1600 | 107 ~ 630,9 | D+15,2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 1600 | ≥ 1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
≥ 1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
HINWEIS: 1. Für den Wellendurchmesser ≤ 70 mm wird empfohlen, offene Rille zu verwenden. Für die Installation von Integral (geschlossen) Rillendichtungen finden Sie im Installationshandbuch. | ||||||||||
2. Für den Druck> 40 mPa verwendet die Wurzelfläche des Siegels die H8/F8 -Anpassungs -Toleranz. |
4.1 RC08 -Spezifikationen (Produkte jeder Größe in der Spezifikationstabelle können erzeugt werden) | ||||||||||
Standardtyp DF8 RC08 | Lichtlast DF8 RC08-Q | Schwere Last DF8 RC08-Z | Rillendurchmesser D H9 | Rillenbreite L+0,2 |
Siegelhöhe L1 | Abgerundete Ecken RMax | Radiale Freigabe sMax | Fase Zmin |
O-Ring-Drahtdiamete D0 | |
<20mpa | <60mpa | |||||||||
- | 5 ~ 17,9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
5 ~ 17,9 | 18 ~ 39,9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6,8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+13,4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 159 | ≥ 1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
≥ 1600 | - | 1000 ~ 1599 | D+22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Hinweis: 1. Bitte konsultieren Sie unsere Firma, wenn geschlossene Groove erforderlich sind. | ||||||||||
2. Druck> 60 mPa, Wurzel H8/F8 Matching-Toleranz, Ultrahohe Druckdichtung Smax <0,05. |
