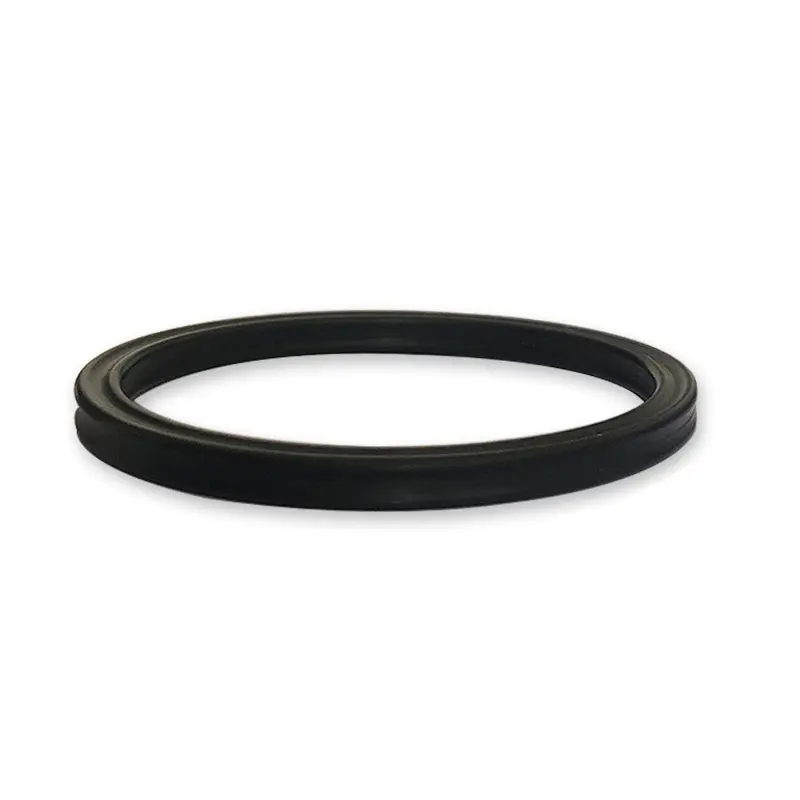

Sternförmiger Dichtungsring

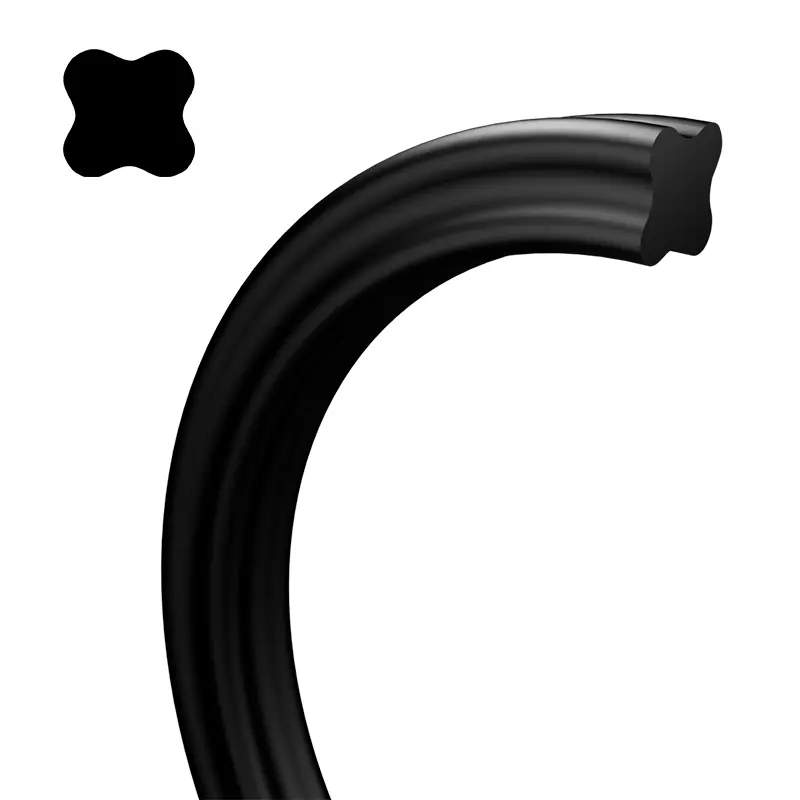

Der Sterndichtring ist eine Vierlippendichtung mit X-förmiger Form, daher wird er auch X-Ring genannt. Es handelt sich um eine Verbesserung und Weiterentwicklung auf Basis des O-Rings. Seine Querschnittsabmessungen entsprechen denen des O-Rings des amerikanischen AS568A-Standards und können grundsätzlich die Verwendung des O-Rings ersetzen.

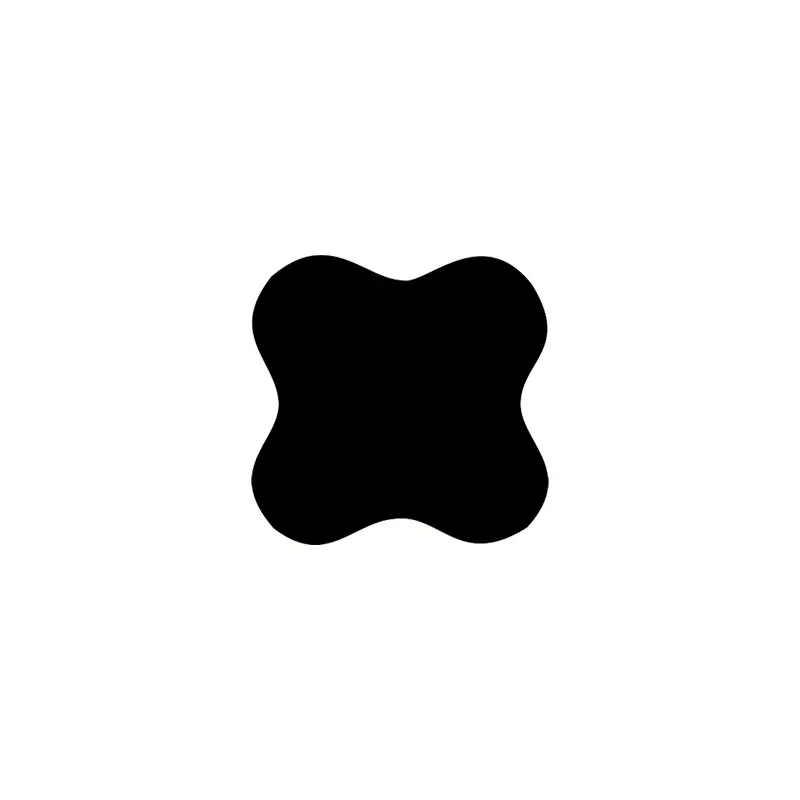

Im Vergleich zum O-Ring bildet der sternförmige Dichtring zwischen den Dichtlippen einen Schmierhohlraum, der einen geringeren Reibungswiderstand und einen geringen Anlaufwiderstand aufweist. Da sich die Gratkante im konkaven Teil des Querschnitts befindet, ist die Dichtwirkung besser. Der nicht kreisförmige Querschnitt verhindert wirksam das Rollphänomen bei der Hin- und Herbewegung.

Der Anwendungsbereich des Sterndichtrings ist sehr breit. Wählen Sie je nach Temperatur, Druck und Medium das passende Material. Um den Sterndichtring an den jeweiligen Anwendungsfall anzupassen, sollten die gegenseitigen Randbedingungen aller Betriebsparameter berücksichtigt werden. Bei der Festlegung des Einsatzbereichs sind Spitzentemperatur, Dauerarbeitstemperatur und Betriebszyklus zu berücksichtigen. Bei rotierenden Anlässen muss auch der Temperaturanstieg durch Reibungswärme berücksichtigt werden.

Dieser X-förmige Dichtring ist ein selbstspannendes Dichtelement. Die Dichtkraft im Ausgangszustand hängt vom Kompressionsgrad und der Härte des Materials ab. Mit zunehmendem Systemdruck erhöht sich die Kompressionsverformung des Dichtrings und die Gesamtdichtkraft erhöht sich, wodurch eine zuverlässige Abdichtung entsteht.

Produktmerkmale und Anwendungen:

Auswahl an sternförmigen Dichtungsringen

Statische Abdichtung oder hin- und hergehende lineare Bewegung

(1) Lochabdichtung: Der Innendurchmesser des sternförmigen Dichtungsrings sollte mit der Nut kompatibel sein oder weniger als etwa 2 % des Nutbodendurchmessers betragen. Denn die durch die Vorkompression erzeugte Vorkompressionskraft kann wirksam verhindern, dass sich der Dichtring verdreht und rollt.

(2) Wellenabdichtung: Der Innendurchmesser des sternförmigen Dichtungsrings sollte gleich oder geringfügig größer als der Außendurchmesser der Welle sein, der innerhalb von 1 % kontrolliert werden kann. Der Dichtring lässt sich leichter einbauen und hat eine längere Lebensdauer.

Rotationsversiegelung

Der Innendurchmesser des sternförmigen Rings ist etwa 2 bis 5 % größer als der Durchmesser der Welle, die er abdichtet. Da der Dichtungsring bei rotierender Verwendung Reibung und Wärme erzeugt und das Elastomer nach dem Erhitzen schrumpft (Joulescher Heizeffekt). Um die Schmierung und den zuverlässigen Betrieb des Dichtrings zu gewährleisten, muss ein sternförmiger Ring mit einem größeren Innendurchmesser als dem Wellendurchmesser gewählt werden. Im Allgemeinen kann ein Dichtungsring mit einem kleineren Querschnitt die Anforderungen einer statischen Dichtung erfüllen, und umgekehrt sollte ein Dichtungsring mit einem größeren Querschnitt verwendet werden, um die Anforderungen einer dynamischen Dichtung zu erfüllen. Bei hohem Druck oder großem Extrusionsspalt muss ein Gummimaterial mit höherer Härte ausgewählt werden. Der beste Weg besteht darin, einen PTFE-Stützring hinzuzufügen, um Schäden durch Hochdruckextrusion zu verhindern.

Material

Das Material ist im Allgemeinen Shaw A70 Nitrilkautschuk NBR. Andere Materialien können sich auf die für O-Ringe verwendeten Materialien beziehen.

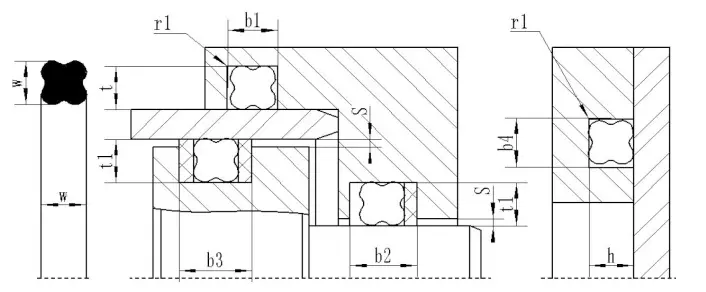

Sternring Empfohlenes Rillendesign

Sternförmiger Dichtring-X-RING (amerikanischer Standard AS568A)

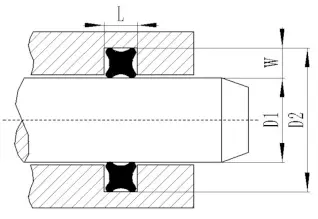

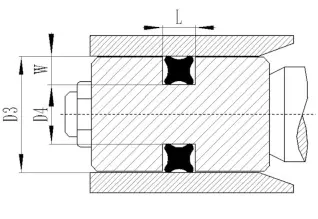

Kolbenstangendichtung (für Welle)					Kolbendichtung (Loch)
Produktmodell	Spezifikationen und Abmessungen		Stangendichtungen			Kolbendichtung		Schlitzbreite
	Innendurchmesser dN	Querschnittsdurchmesser CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
