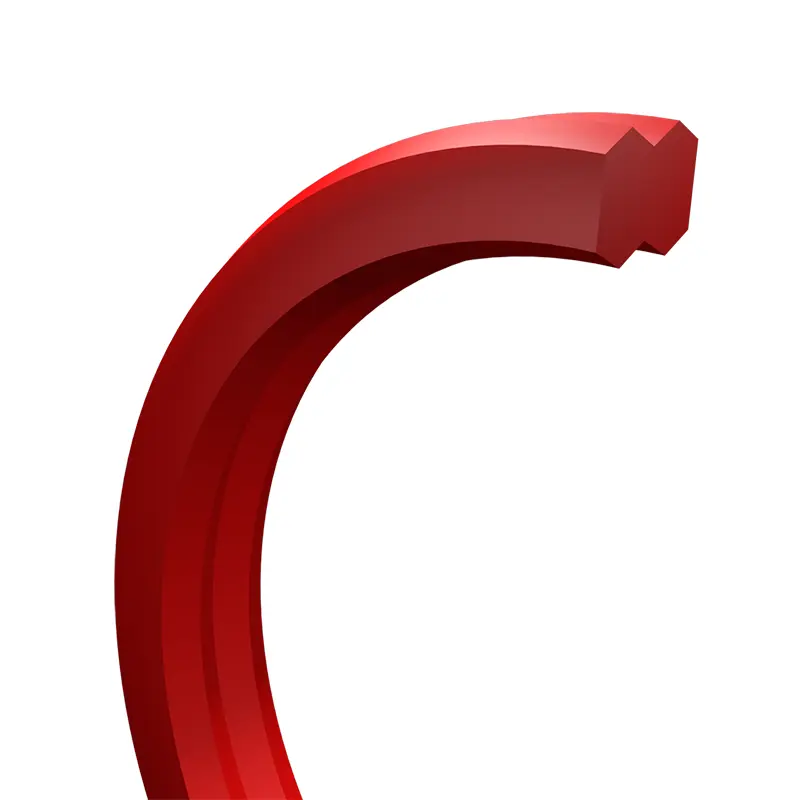

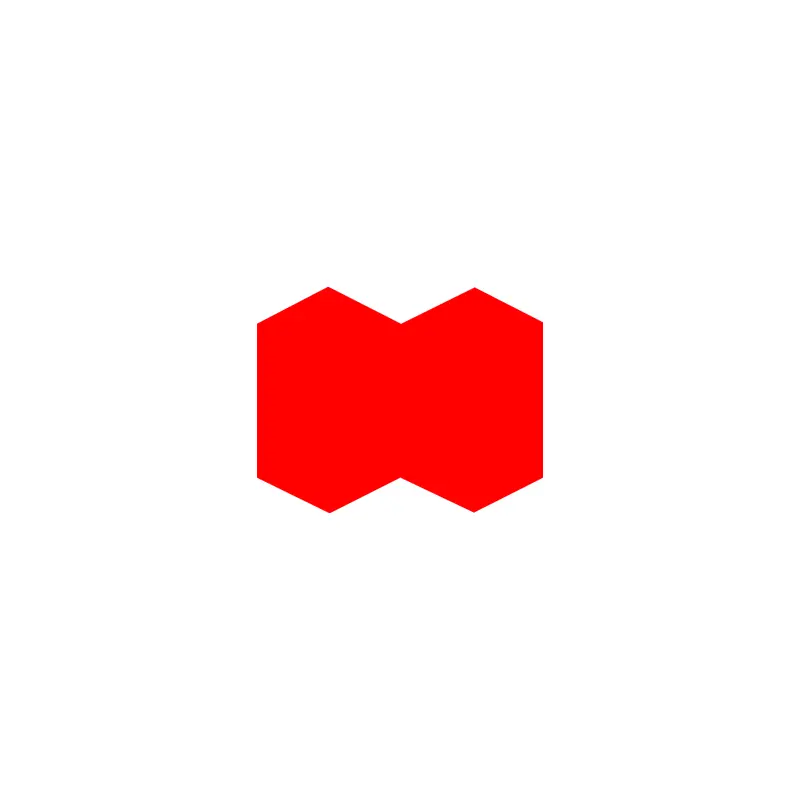

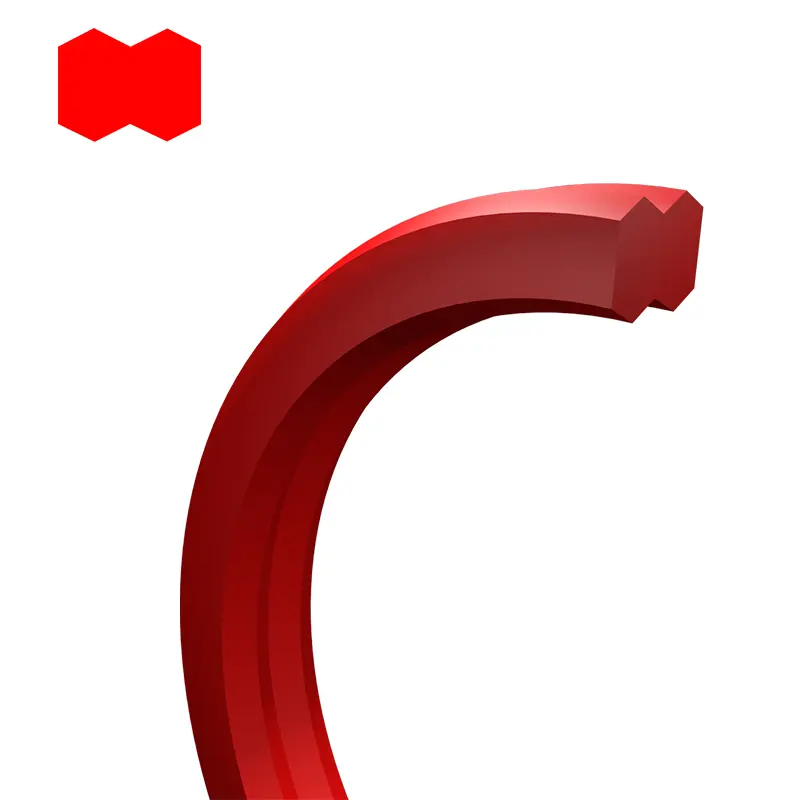

Dumbbell-förmiger Dichtungsring

Im aktuellen hydraulischen Zylinderkonstruktion werden O-Ringe oder O-Ring + -Knombinationskombination hauptsächlich als statische Dichtungen verwendet. Diese Versiegelungslösung hat jedoch bestimmte Risiken während der Baugruppe, da der O-Ring verdreht und die Position des Stützrings möglicherweise nicht optimal ist. Diese Lösung zeigt auch Nachteile im Fall von Druckpulsation und dem Eindringen von Schmutz. In diesem Fall kann der hantelförmige Dichtungsring als idealer Ersatz als statischer Hydraulikdicht eines einzelnen Originals verwendet werden.

Produktfunktionen und Anwendungen:

Technische Daten

Druck: Bis zu 50 mPa.

Temperatur: -35 ℃ ...+110 ℃.

Material: Polyurethan.

Installationsanforderungen

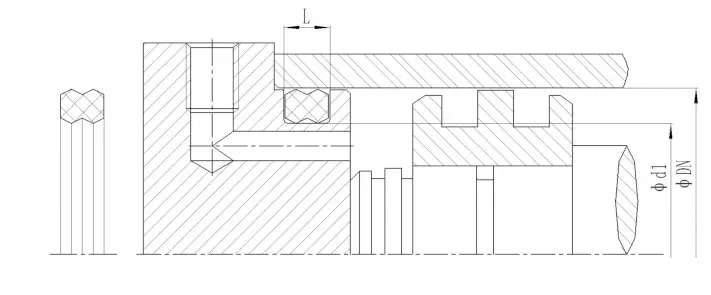

(1) Der Installationskurve C wird gemäß dem Wert der Rillentiefe W (mm) ausgewählt.

Wenn w <3; C ≥3.

Wenn w> 3; C ≥5.

(2) Oberflächenbeschaffung

(3) Der hantelförmige Dichtungsring hat unter den folgenden Testbedingungen keine Leckage und ist sehr resistent gegen Extrusion.

(4) Optimale Versiegelung:

Zylinderbohrung - H8

Handbuchhülse - G6

Da die Dichtung sehr resistent gegen Extrusion ist, kann ein radialer Versiegelungsspalt S von 0,2 mm erreicht werden.

Bei niedriger Temperaturgebrauch sollten Abweichungen von der Führungshülle bis zur Zylinderbohrung und der Kolbenstange vermieden werden.

Installationsempfehlungen

Vorteil

Im Vergleich zu O-Ringen oder O-Ring + Stützringkombinationen haben Hanteldichtungen die folgenden Vorteile:

(1) sehr resistent gegen Verdrehung

(2) einfach zu installieren

(3) Langes Lebensdauer

(4) Hochdruckbeständigkeit

Anwendung

Hanteldichtungen werden üblicherweise in hydraulischen Zylindern verwendet, wie z. B.:

(1) Gabelstapler

(2) Baumaschinenhydraulik

(3) Industriehydraulik

(4) Werkzeugmaschinen

(5) Injektionsformmaschinen

(6) Hydraulische Pressen

(7) Patronenventile
