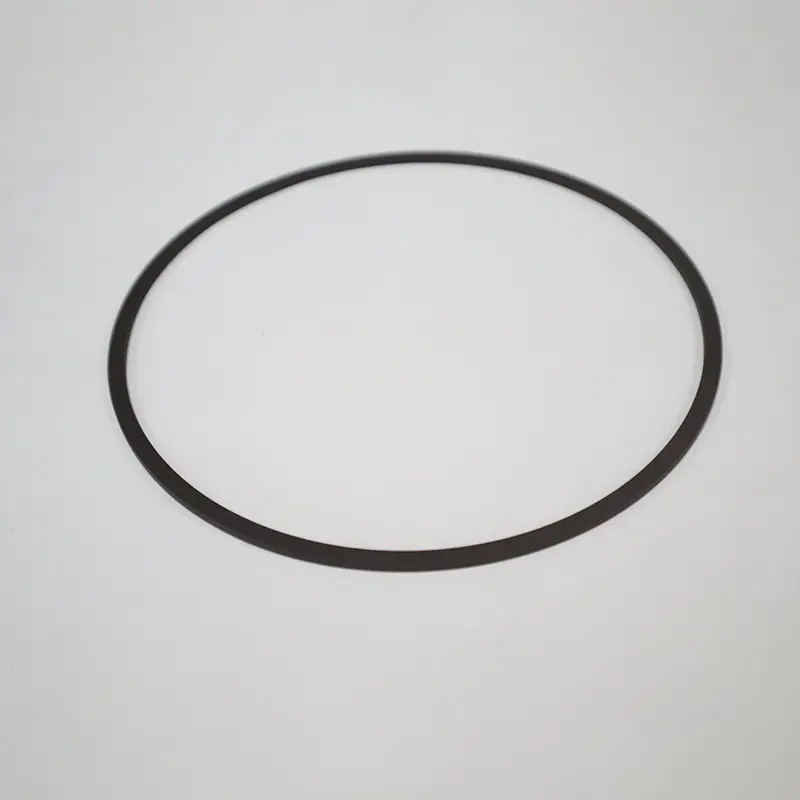

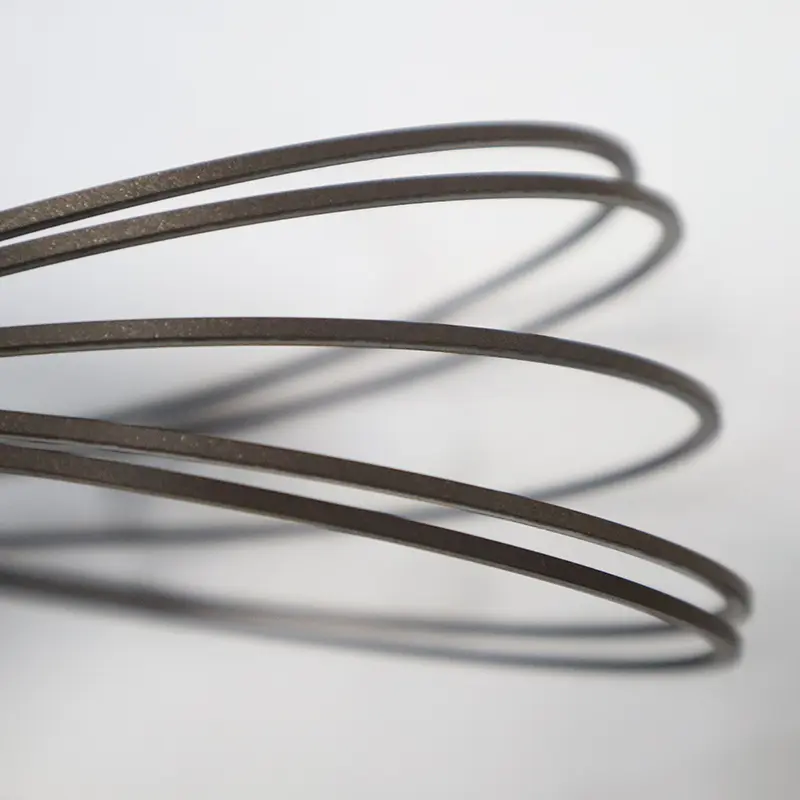

Ringring

Der Stützring wird in Verbindung mit dem O-Ring oder dem Sternring verwendet, um zu verhindern, dass der Dichtungsring unter Druckeinwirkung in den Spalt auf der Niederdruckseite gepresst wird. Wenn der Druck weiter zunimmt, wird der Dichtungsring durch "Extrusion" beschädigt und schließlich nicht versiegelt. Wenn ein Halterring verwendet wird, kann die "Extrusion" des Dichtungsrings verhindert werden. Daher ist der Stützring eine Ergänzung zum Dichtungsring. Es ist kein Siegel selbst, aber es erhöht den Arbeitsdruckbereich des Dichtungsrings.

Der Halterring wird in Verbindung mit dem O-Ring verwendet, um ihn vor "Extrusion" zu verhindern, den O-Ring effektiv zu schützen, seine Lebensdauer zu erhöhen und eine größere Versiegelungslücke zu ermöglichen, wodurch die Verarbeitungskosten gesenkt werden.

Produktfunktionen und Anwendungen:

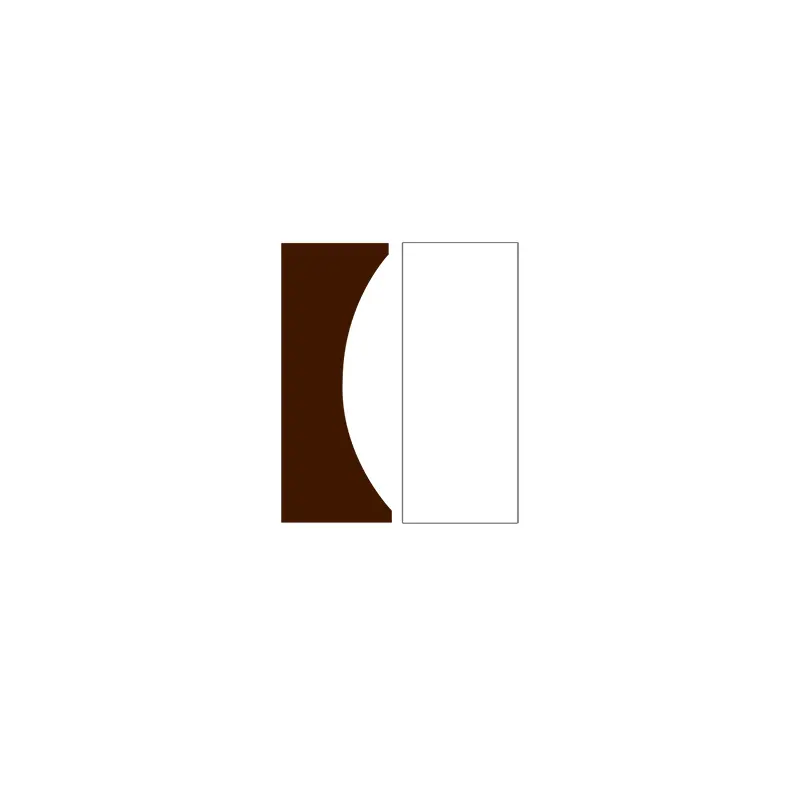

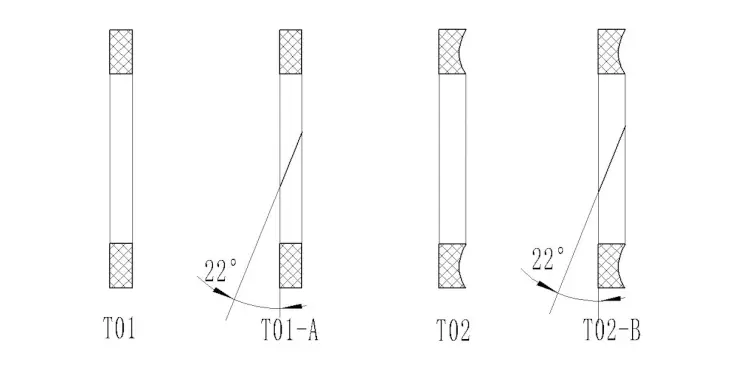

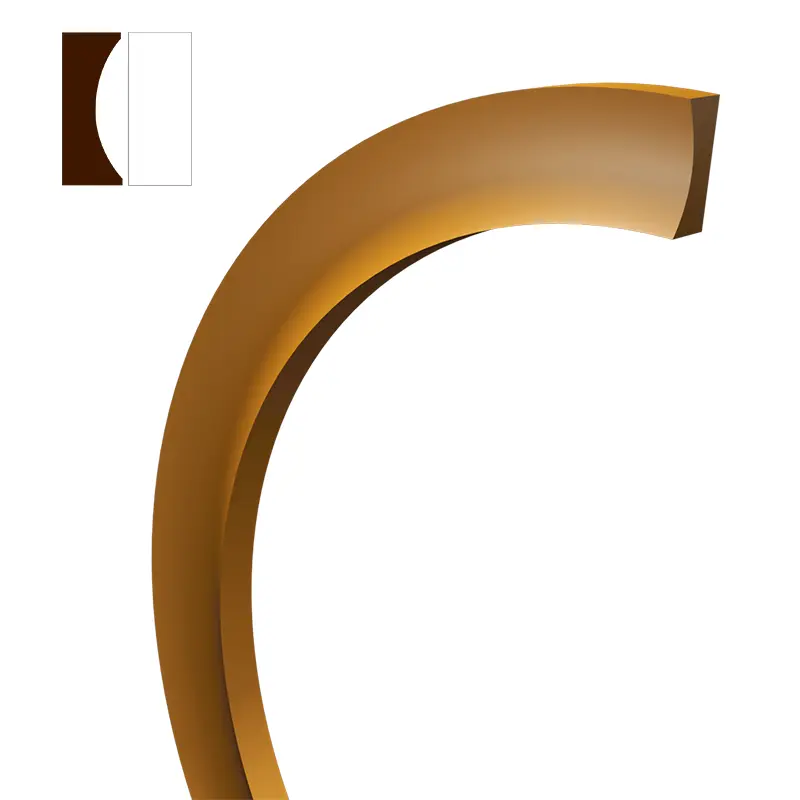

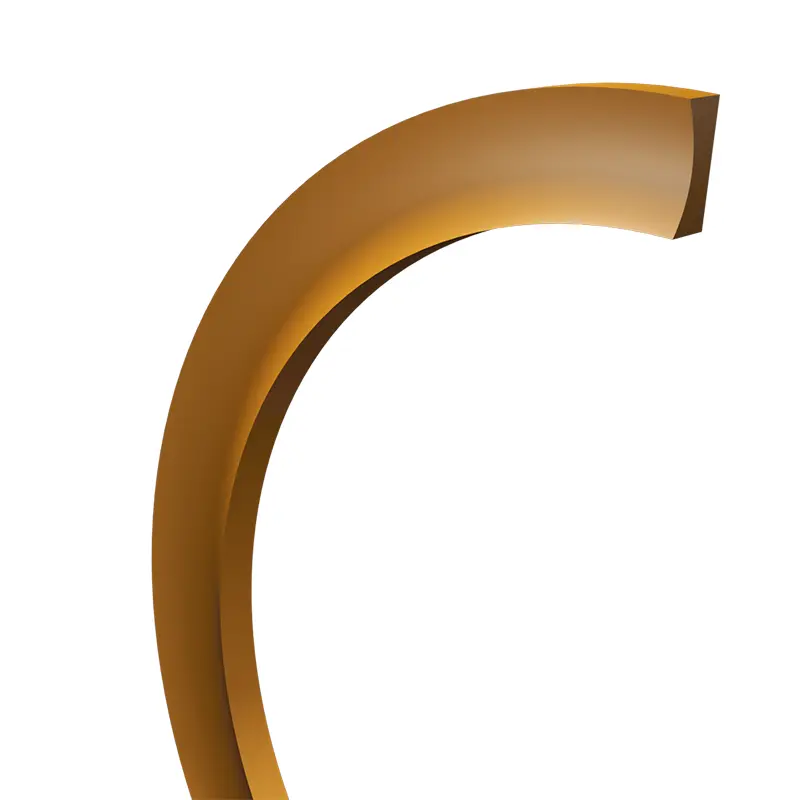

Ringform und Strukturtyp beibehalten

Technische Daten

Arbeitsdruck: Die statische Versiegelung kann etwa 200 MPa erreichen (abhängig vom Material- und Versiegeltyp des Stützrings), kann das Hubkolbenversiegel etwa 40 mPa erreichen. Schwung/langsame Geschwindigkeitsrotation kann etwa 15 MPa erreichen.

Geschwindigkeit: Hubkolben und Rotation kann etwa 2 m/s (je nach Material) erreichen.

Bestellstandards

(1) Stützringe der T01 -Serie bestehen aus Innendurchmesser D1, Breite W und Dicke T.

Beispiel: T01-00356 D1: 3,56*W: 1.35*T: 1.23

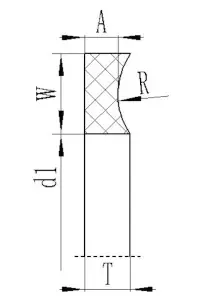

(2) Stützringe der T02 -Serie bestehen aus Innendurchmesser D1, Breite W und Dicke A und T.

Beispiel: T02-027 D1: 33,78*W: 1,35*A: 1.14*T: 1.24
