Das hydraulische Versiegelungs -Führungselement verfügt wie unsere anderen Hydraulikdichtungsprodukte mit spezifischen Unterteilung Modellen. Ruichen Seals hat die Produktentwicklung und die Qualitätskontrolle immer beibehalten. Jedes Modell verfügt über unterschiedliche Design- und Produktionseigenschaften und seine eigenen gezielteren Arbeitsbedingungen und Anwendungen.

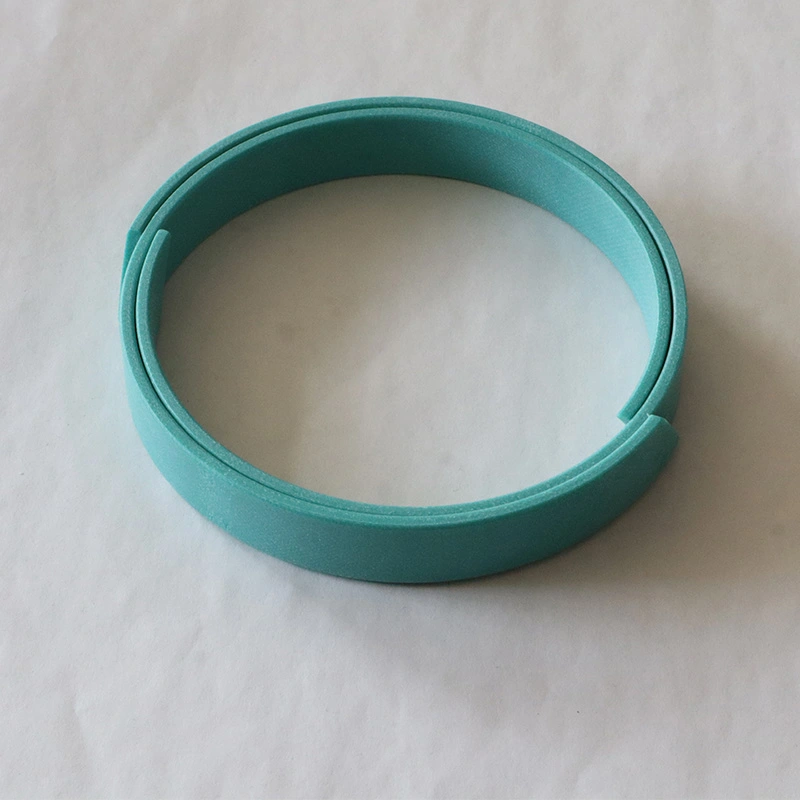

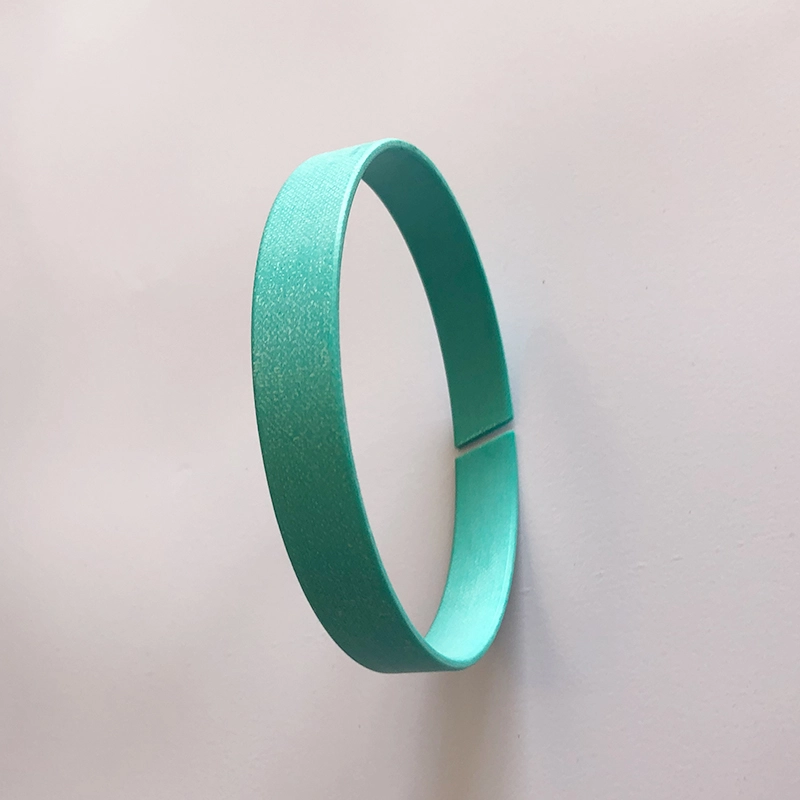

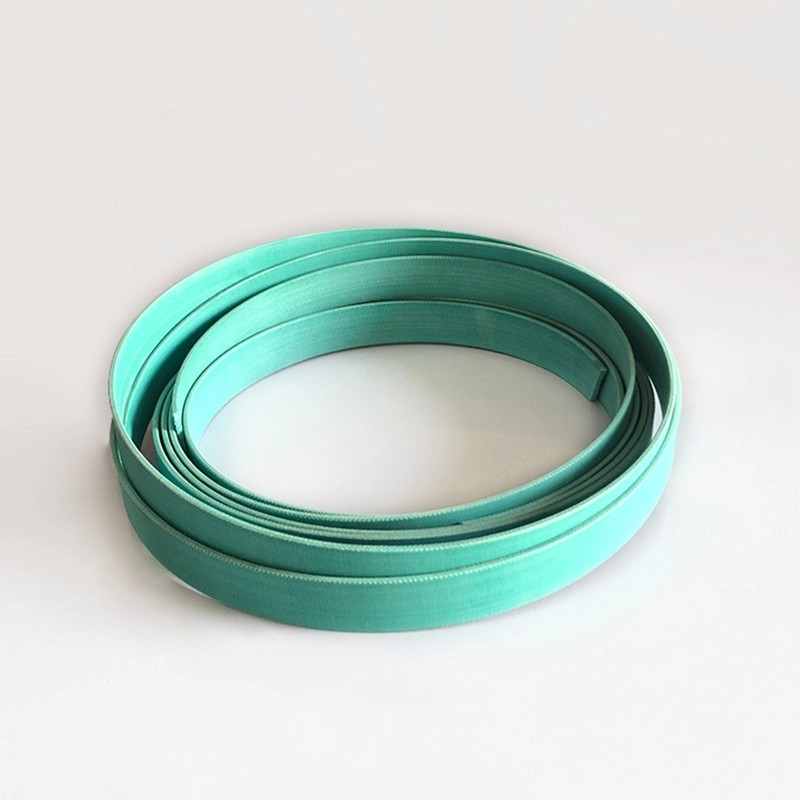

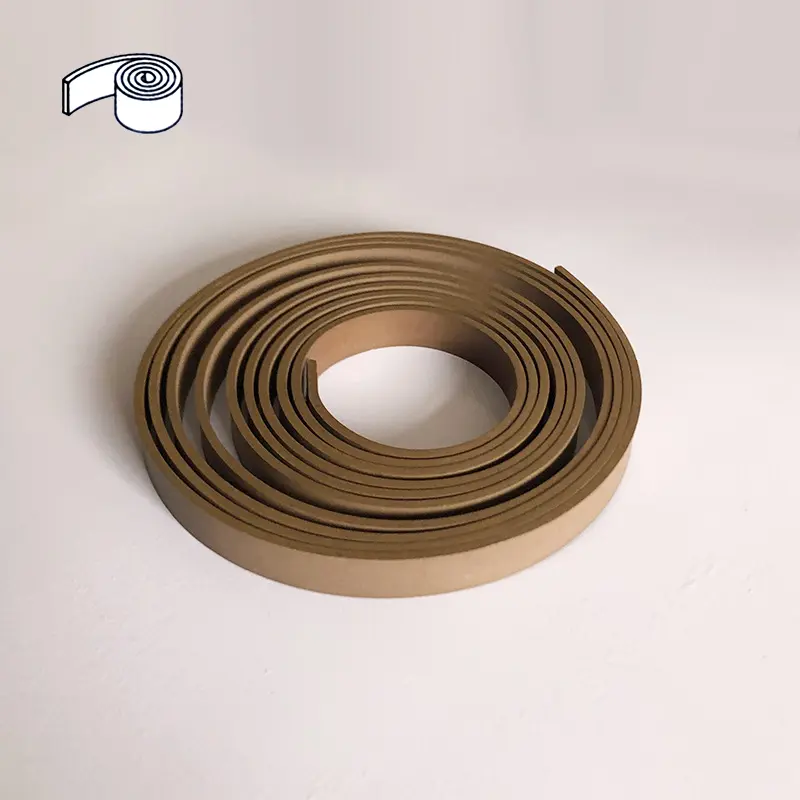

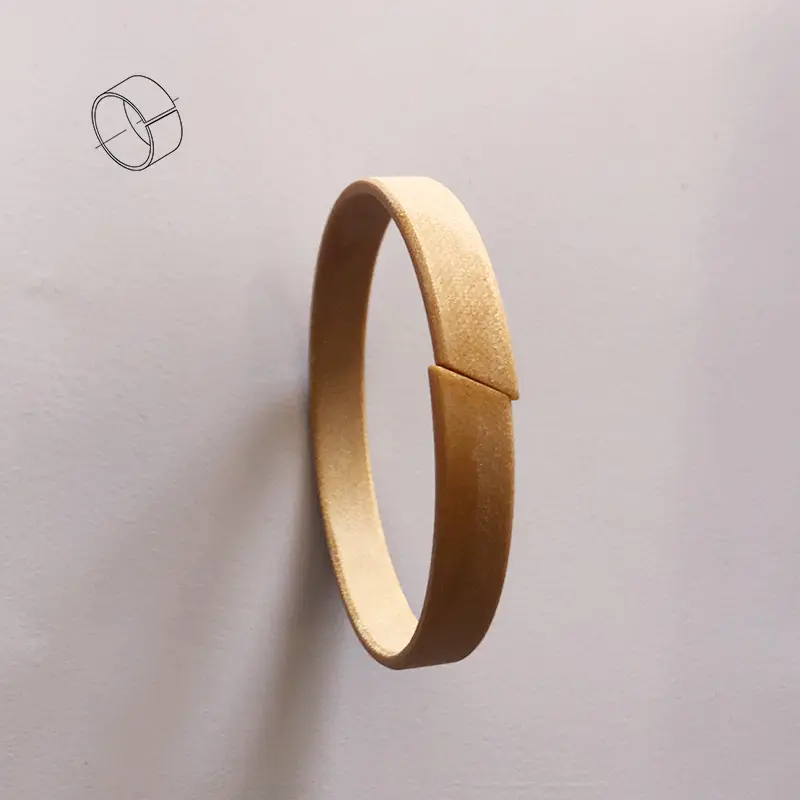

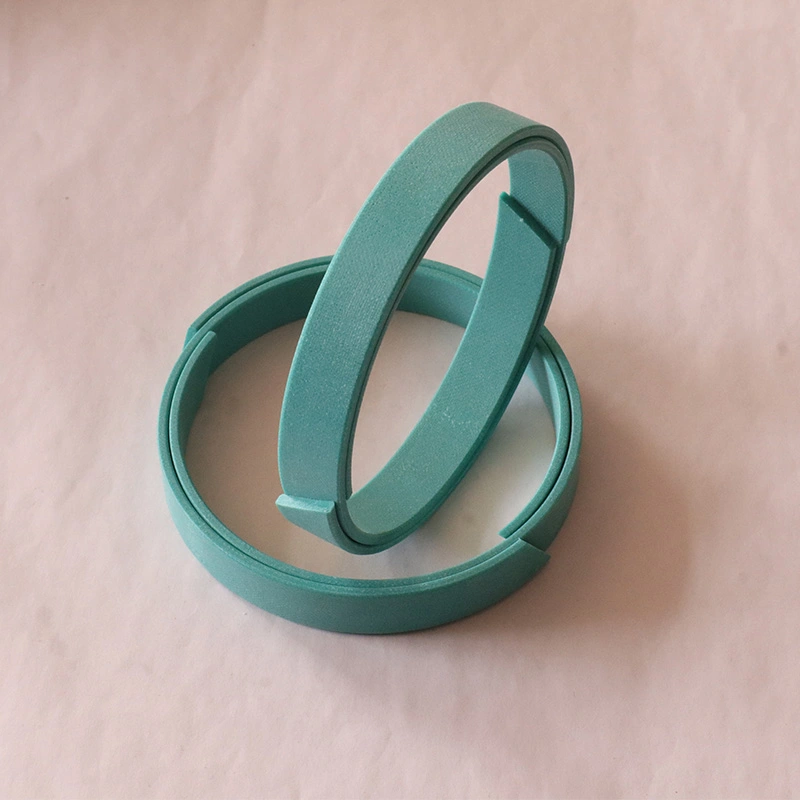

Der RC1081 -verstärkte Polytetraethylen -Führungsgürtel hat die Eigenschaften von hoher Belastung, geringem Verschleiß, geringer Reibung und kein Kriechen aufgrund der Zugabe von Bronzepulver und anderen Materialien zu PTFE -Material. Der rC1082-Stoffverstärkungsgürtel hat aufgrund der Verwendung von phenolischem Stoffmaterial eine höhere radiale Belastungskapazität als PTFE-Führungsgürtel. Beide Führungsgurte sind in Rollen bereitgestellt, die von Benutzern für eine einfache Installation geschnitten werden können und Metallkontakt auf der Schiebfläche vermeiden.
Der Stützring ist eine wichtige Grundkomponente des Hydraulikzylinders. Um sich an die Entwicklung von gleitenden Ring-kombinierten Dichtungen und weichen Lagerstrukturen in der Welt anzupassen, hat unser Unternehmen erfolgreich mit Stoffverstärkten verstärkte Phenolunterstützungsringe (Gürtel) entwickelt. Die jahrelange tatsächliche Verwendung hat gezeigt, dass dieses Produkt das Qualitätsniveau ähnlicher ausländischer Produkte erreicht oder übertroffen hat und von den Benutzern weit verbreitet wurde. Die Leistungstabelle der von unserem Unternehmen erzeugten Unterstützungsringe (Gürtel) kann als Referenz verwendet werden. Der Kolben- und Kolbenstange des hilfsbereiteten Hydraulikzylinders spielen eine unterstützende und leitende Rolle.

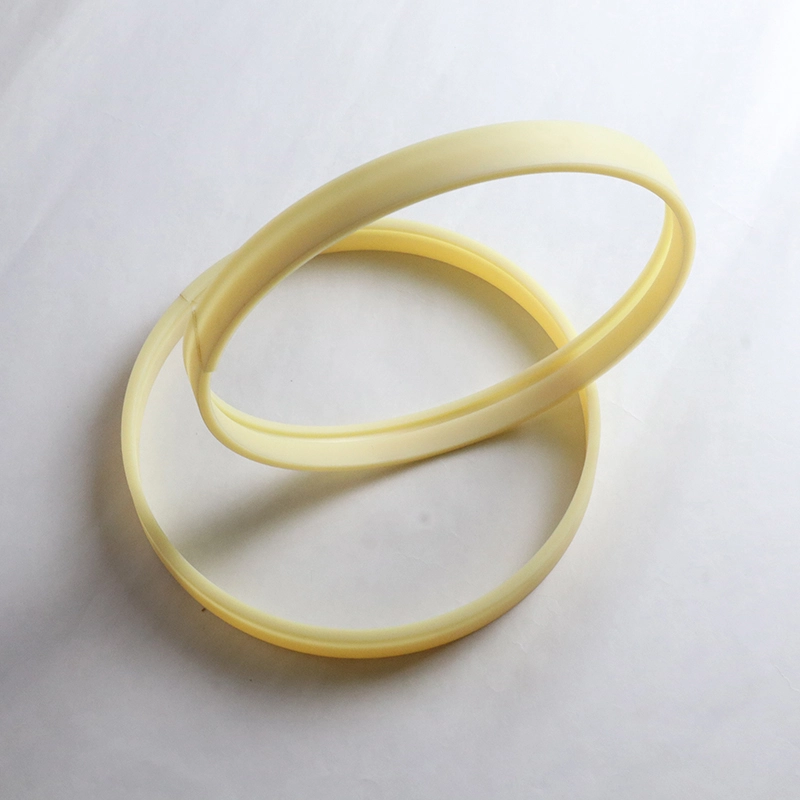

RCS Nicht-metallischer Führungsring für Kolbenstab RCT Nicht-metallische Führungsring für Kolben

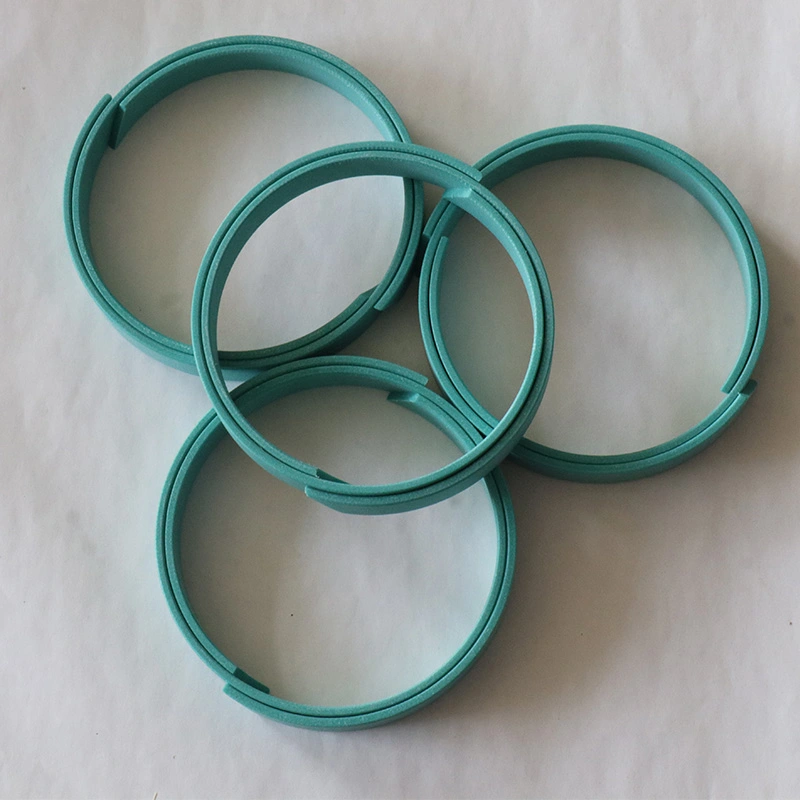

Für den Kolben- oder Kolbenstangen, der im Hydraulikzylinder läuft, hat der Verschleißring eine genaue Leitwirkung und kann Radialkräfte absorbieren. Gleichzeitig kann der Verschleißring den Metallkontakt von Schiebeteilen im Hydraulikzylinder verhindern. Im Vergleich zu Metallbeschlusspendern haben nicht-metallische Verschleißringe viele Vorteile. Unter ihnen sind in Stoffverstärkten phenolische und PTFE-Führungsringe im Schneiden vor Ort und in den Bereitschaftstypen erhältlich.
1. Guter Verschleißfestigkeit
2. Vermeiden Sie Metallkontakt
3. kann die mechanische Schwingung unterdrücken
V.
5. Einfache Groove und einfach zu installieren
Niedrige Wartungskosten basierend auf den oben genannten Vorteilen, es wird weit verbreitet
Leitschmelze

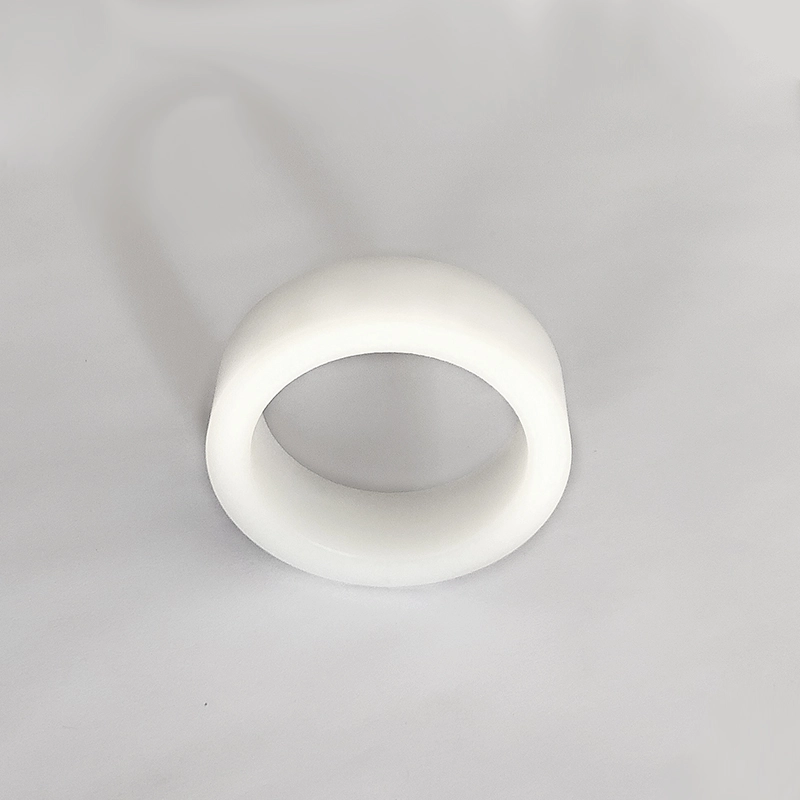

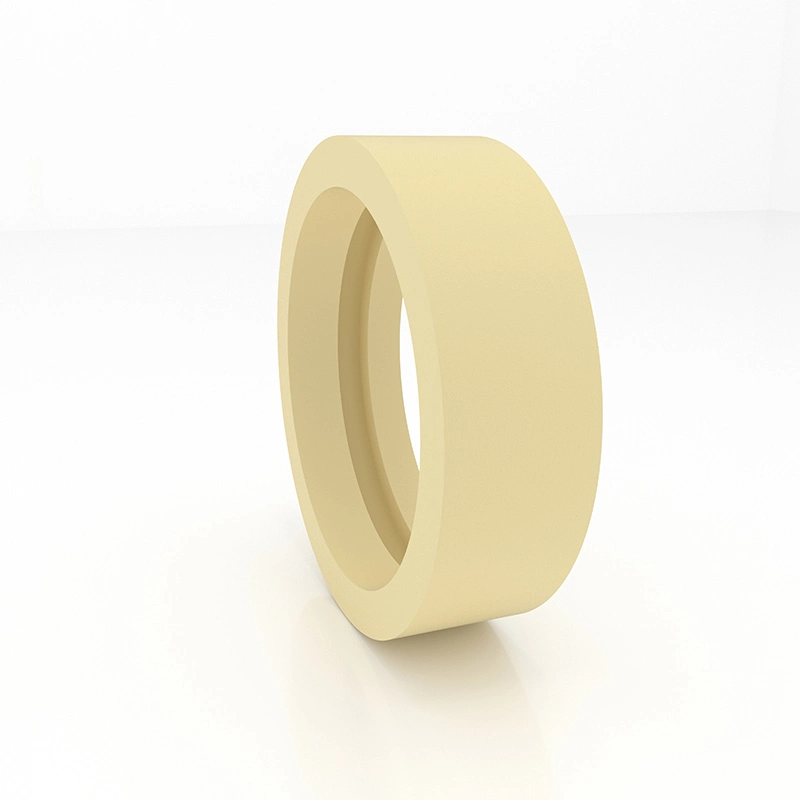

GFAI ist eine Führungshülle für die Kolbenstange, die die Kolbenstange unterstützt und führt und auch eine staubsichere Funktion hat. Guide -Ärmel GFI und GFA sind Führungshülsen für Kolbenstange, die die Kolbenstange stützt und führt.

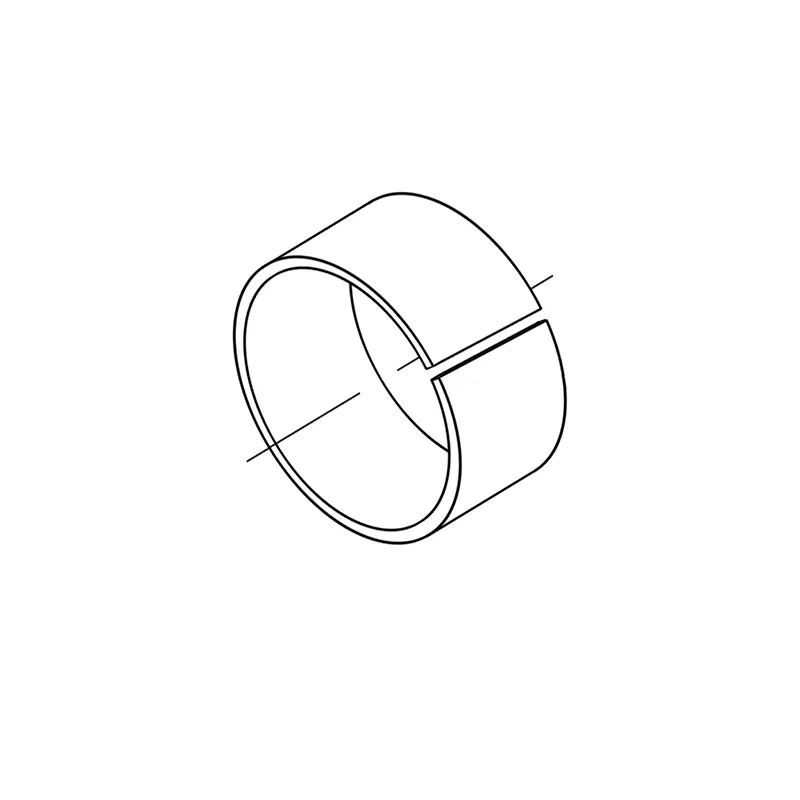

Der RCSF-1-Führungsring besteht aus Stahlplatte als Basis, Bronzepulver in der Mitte und eine Mischung aus Polytetrafluorethylen und Faser, die auf der Oberfläche gerollt ist. Merkmale: 1. Die Mischung aus PTFE und Ballaststoffen beträgt 0,01-0,03 mm, bildet einen Übertragungsfilm, um die doppelte Oberfläche zu schützen, und hat selbststrengende Eigenschaften. 2. Die Kupferpulverschicht beträgt 0,2-0,3 mm, mit einer guten tragenden Kapazität und Verschleißfestigkeit, einer guten thermischen Leitfähigkeit; 3.. Niedrige Kohlenstoffstahl, die eine gute Kapazität und eine thermische Leitfähigkeit bietet.
Der Bronze-Führungsring vom RCFB-Typ besteht aus CUSN8-Bronze als Grundmaterial und ist eine wirtschaftliche Buchse mit hoher Tragfähigkeit und guter Widerstand. Die Arbeitsfläche von RCFB090 -Produkt ist mit regelmäßigen Diamantöllöchern bedeckt, und die Arbeitsfläche des RCFB092 -Produkts ist mit normalen Öllöchern bedeckt, die die Rolle der Ölspeicherung spielen. Zu Beginn der Bewegung ist es einfacher, einen Ölfilm zu bilden, wodurch der anfängliche Reibungswiderstand verringert wird.
Produktfunktionen und Anwendungen:
Bestellbeispiel:

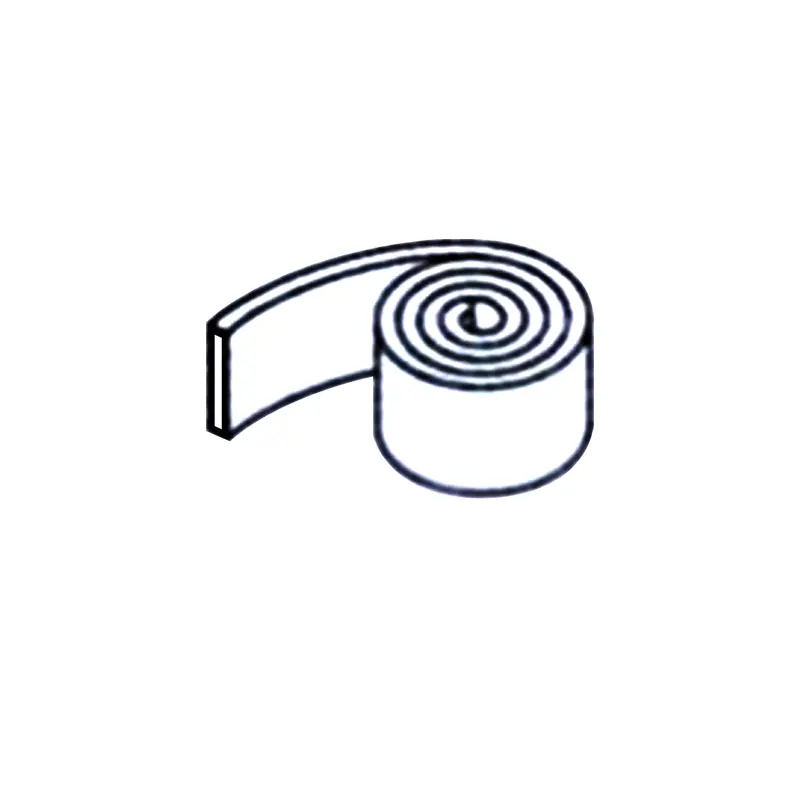

PTFE Guide Tape -Bestellung Beispiel RC1081—9.7x2.5
Beispiel für Phenoltuchanleitung Auftragsbeispiel RC1082—9.7x2.5

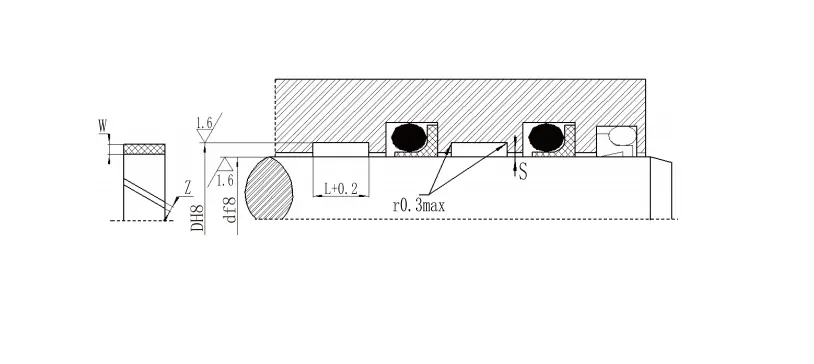

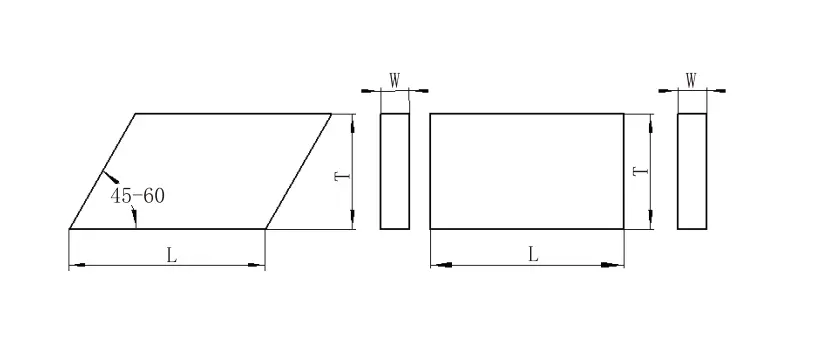

Schnittlängenberechnung
Für Welle: L = 3,1 (D+W) für Loch: L = 3,1 (D-W)
L --- Ringlänge D --- Wellendurchmesser d --- Lochdurchmesser w --- Ringdicke z --- Clearance

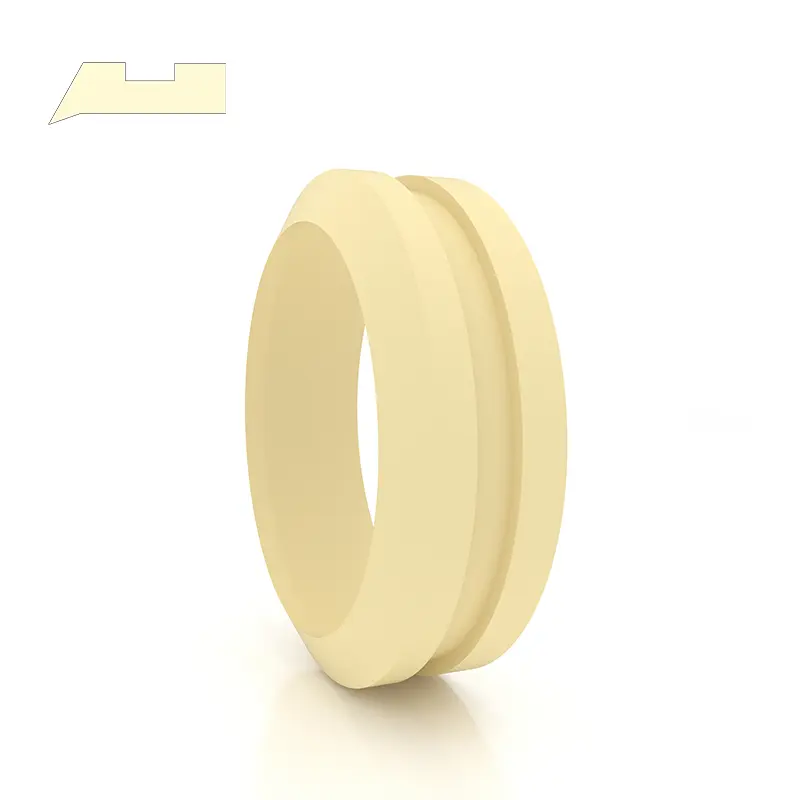

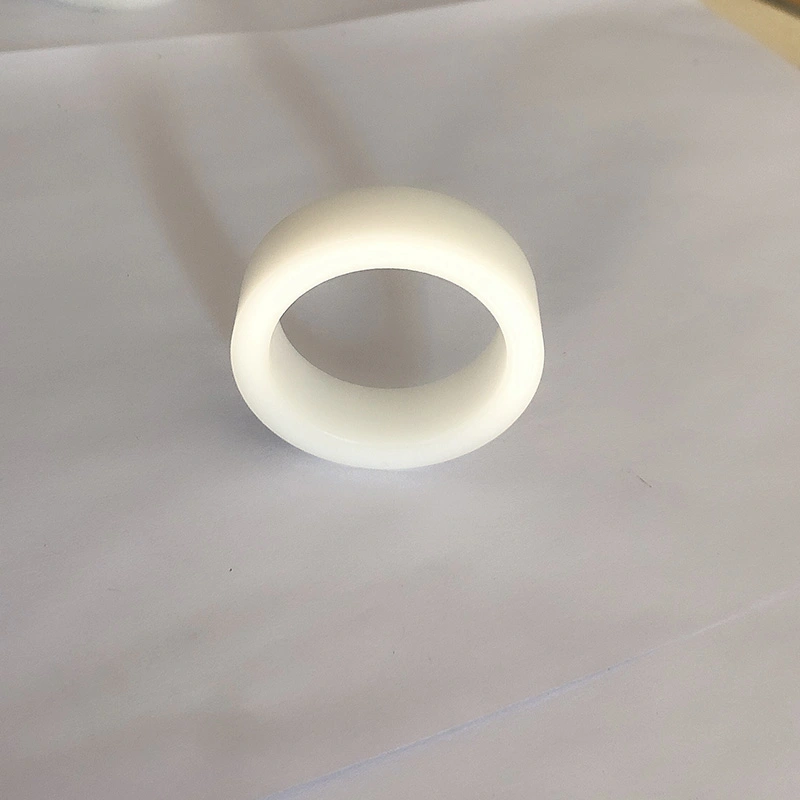

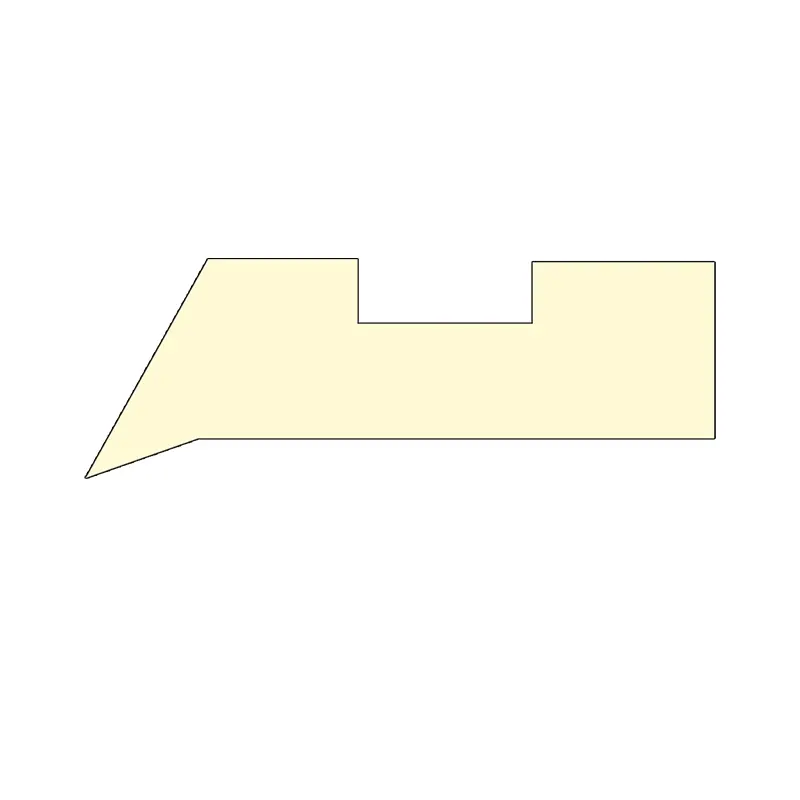

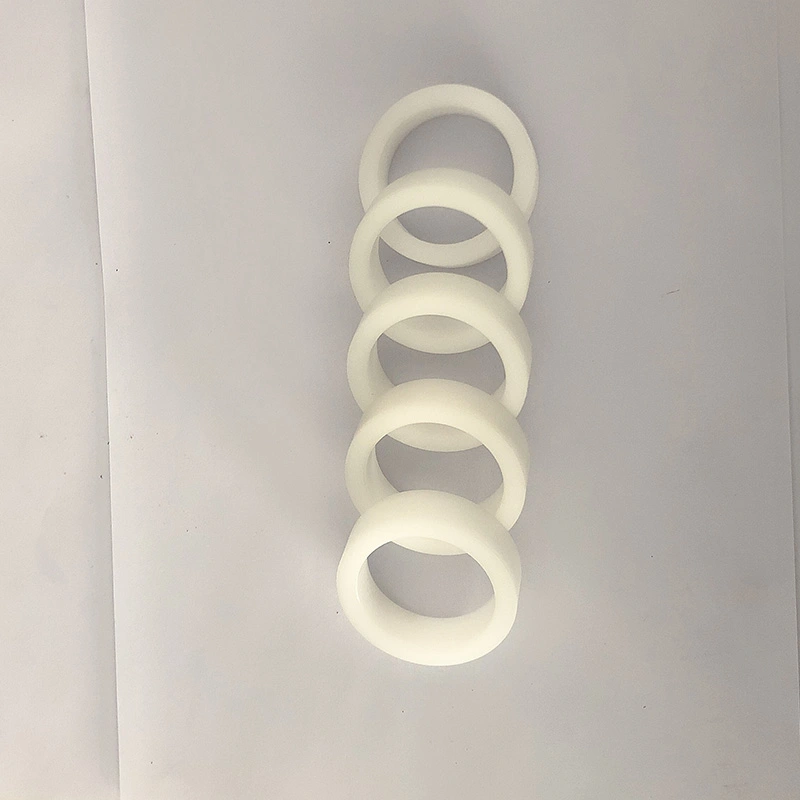

Guide Sleeve GFAI

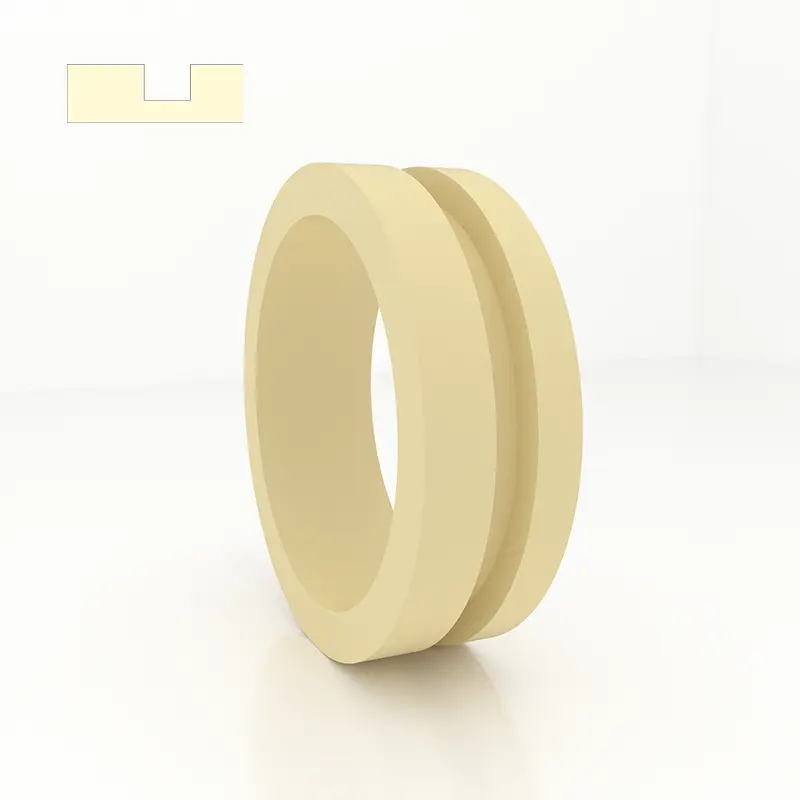

1. Leistung und Verwendung: Die Führungshülle GFAI ist eine Führungshülle für die Kolbenstange, die die Kolbenstange unterstützt und führt und eine staubsichtige Funktion hat.
2. Material: Nylon PA, Polyoxymethylen -Pom und Polytetrafluorethylen -PTFE.
3. Arbeitsbedingungen: Arbeitstemperatur: -55 ～+225 ° C (PTFE wird über 120 ° verwendet).
4. Designstandard: Bei der Entwerfen und Auswahl finden Sie die FAI -Serie von Hunger Company.
5. Kenn- und Bestellmethode: Die Führungshülle GFAI ist mit der Bestellnummer markiert, Beispiel: GFAI-0600 PTFE

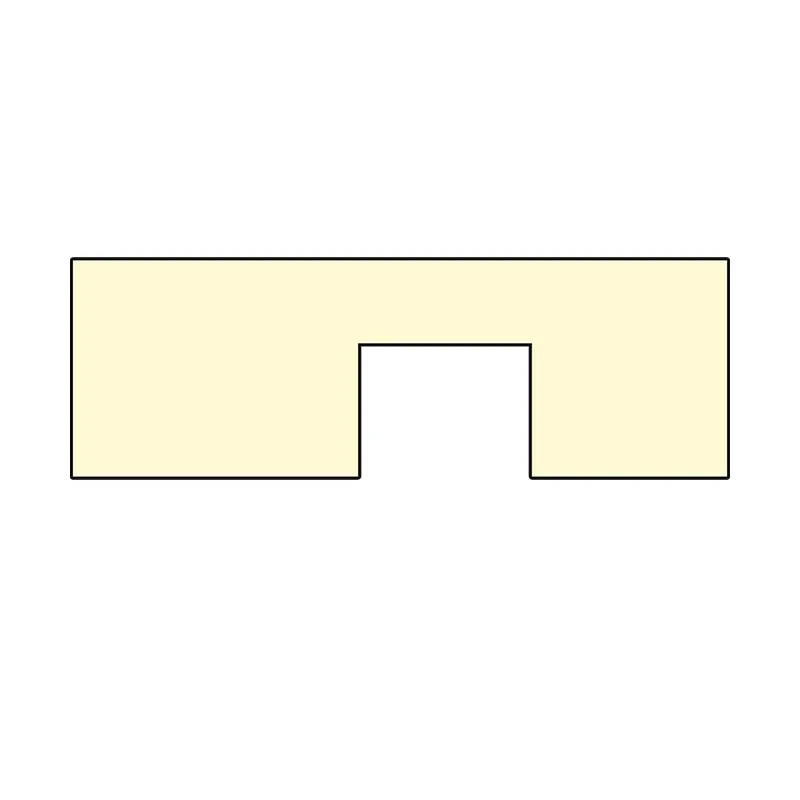

Guide Sleeve GFI

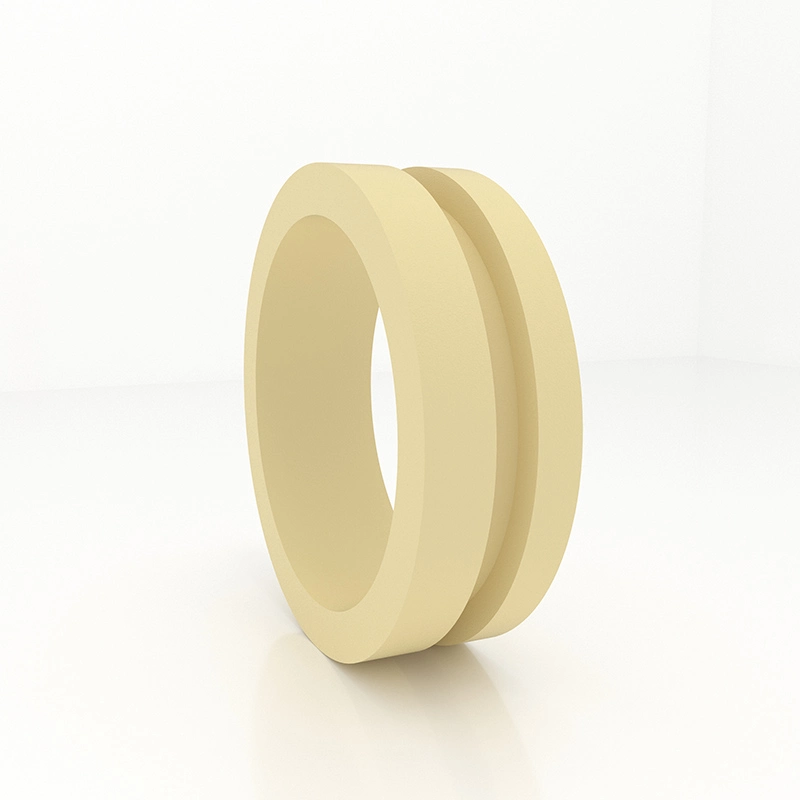

1. Leistung und Verwendung: Führungshülse GFI ist eine Führungshülle für die Kolbenstange, die die Kolbenstange unterstützt und führt.
2. Material: Nylon PA, Polyoxymethylen -Pom und Polytetrafluorethylen -PTFE.
3. Arbeitsbedingungen: Arbeitstemperatur: -55 ~+255 ° C (PTFE wird über 120 ° C verwendet)
4. Designstandard: Bei der Entwerfen und Auswahl finden Sie die FI -Serie von Hunger.
5. Markierung und Bestellmethode: Führungshülse GFI ist mit Bestellnummer markiert, Beispiel: GFI-0360 PA

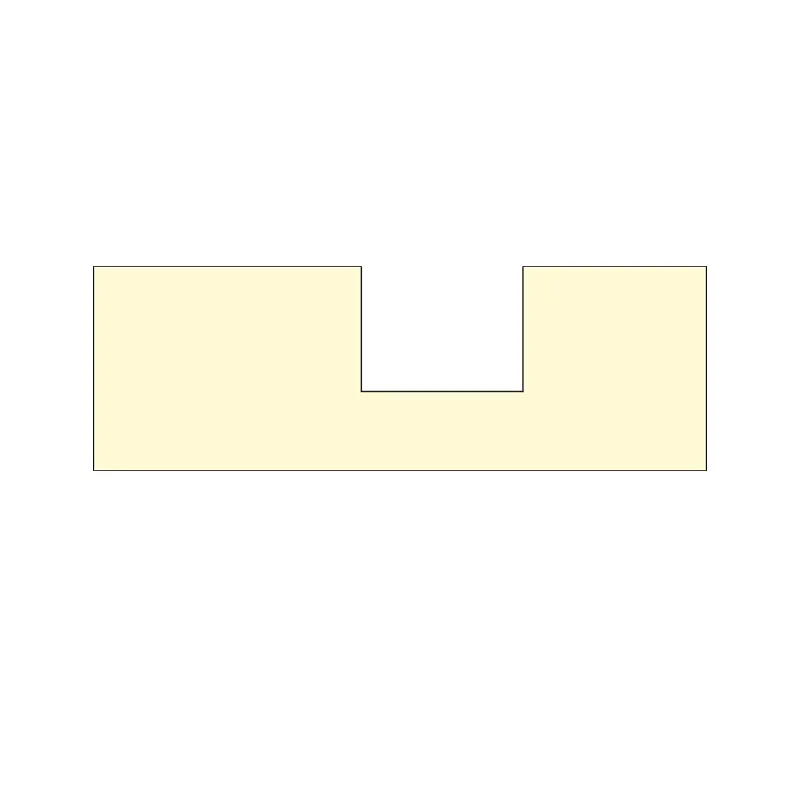

Guide Sleeve GFA

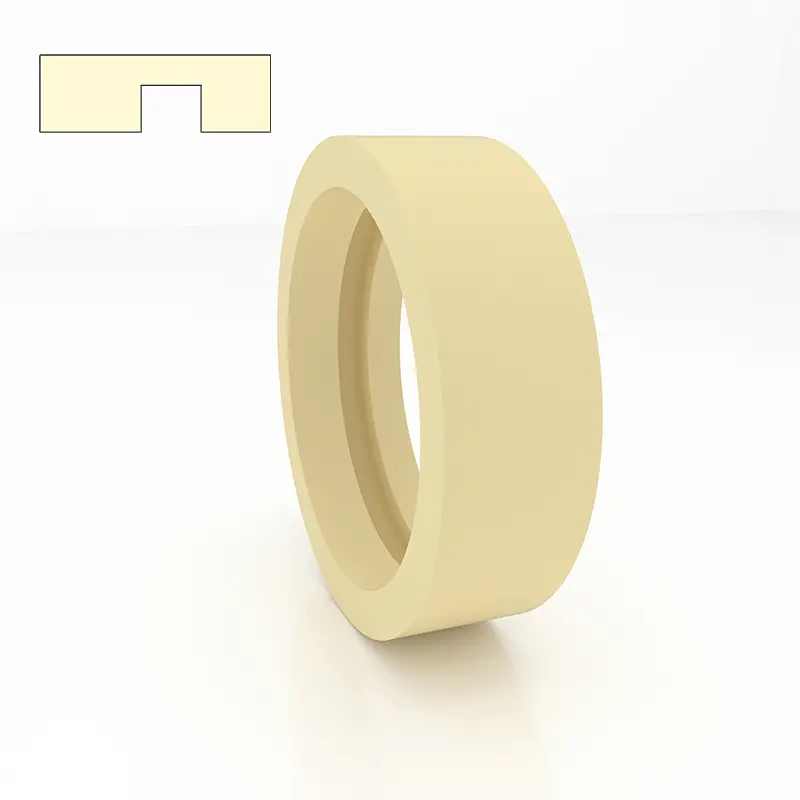

1. Leistung und Verwendung: Führungshülse GFA ist eine Führungshülle für Kolben, die den Kolben unterstützt und führt.
2. Material: Nylon PA, Polyoxymethylen -Pom und Polytetrafluorethylen -PTFE.
3. Arbeitsbedingungen: Arbeitstemperatur: -55 ~+255 ° C (PTFE wird über 120 ° C verwendet)
4. Designstandard: Bei der Entwerfen und Auswahl finden Sie die FA -Serie von Hunger.
5. Markierung und Bestellmethode: Führungshülse GFA ist mit Bestellnummer markiert, Beispiel: GFA-0560 PA

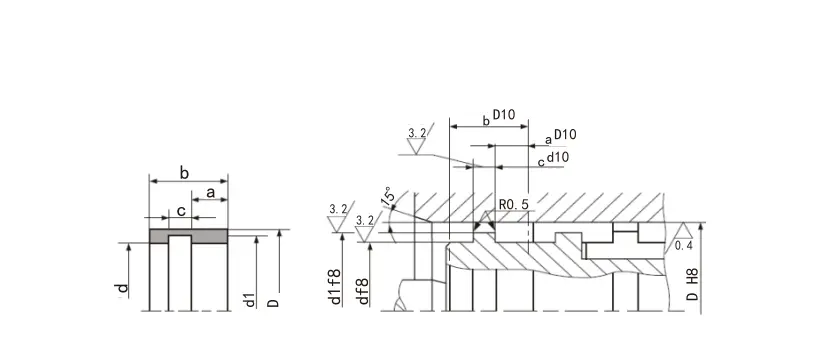

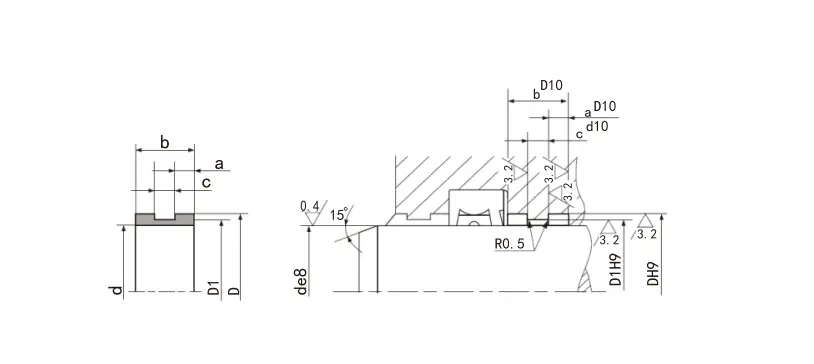

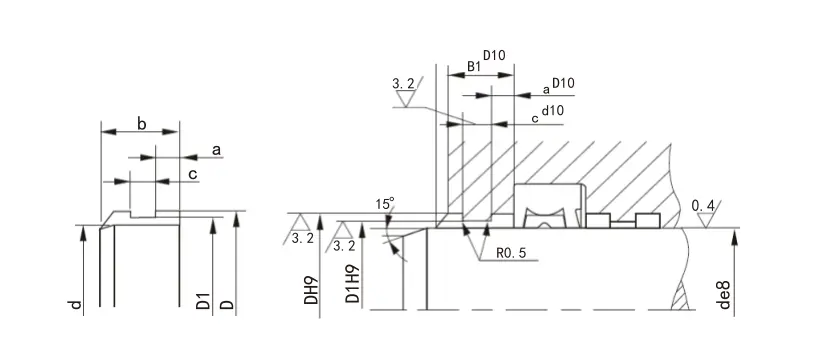

6. Strukturvorrichtung:
Spezifikationen:
| Modell | Rillenbreite H+0,2 |
Dicke T-0.05 |
Dicke t T-0.05 |
Dicke T-0.05 |
Dicke T-0.05 |
Dicke T-0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| HINWEIS: Die BOLDFACE -Serie werden häufig verwendet. Wenn sich das erforderliche Produkt nicht in dieser Tabelle befindet, kontaktieren Sie uns bitte. | ||||||

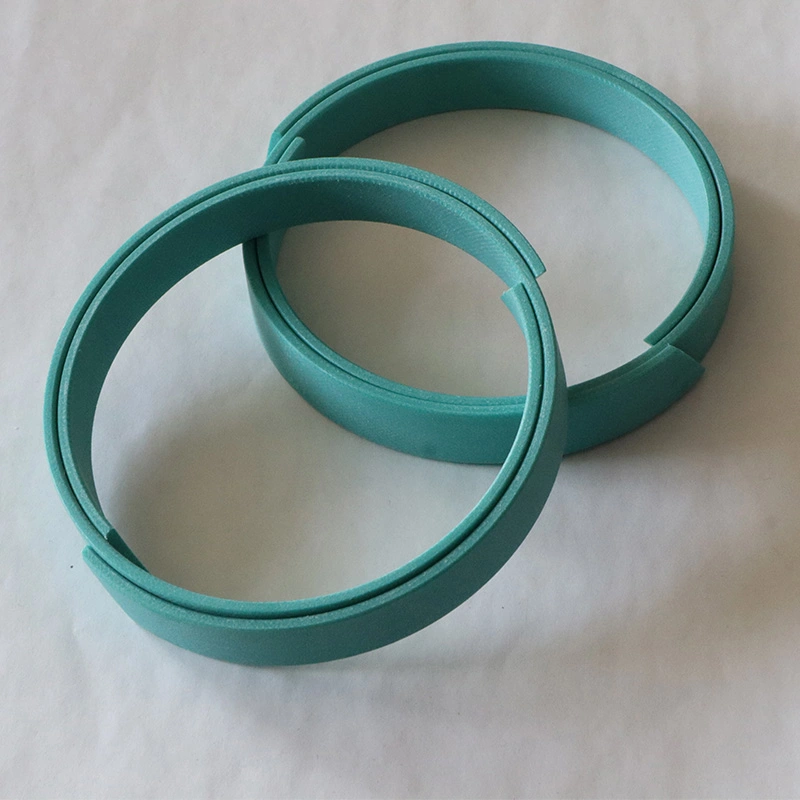

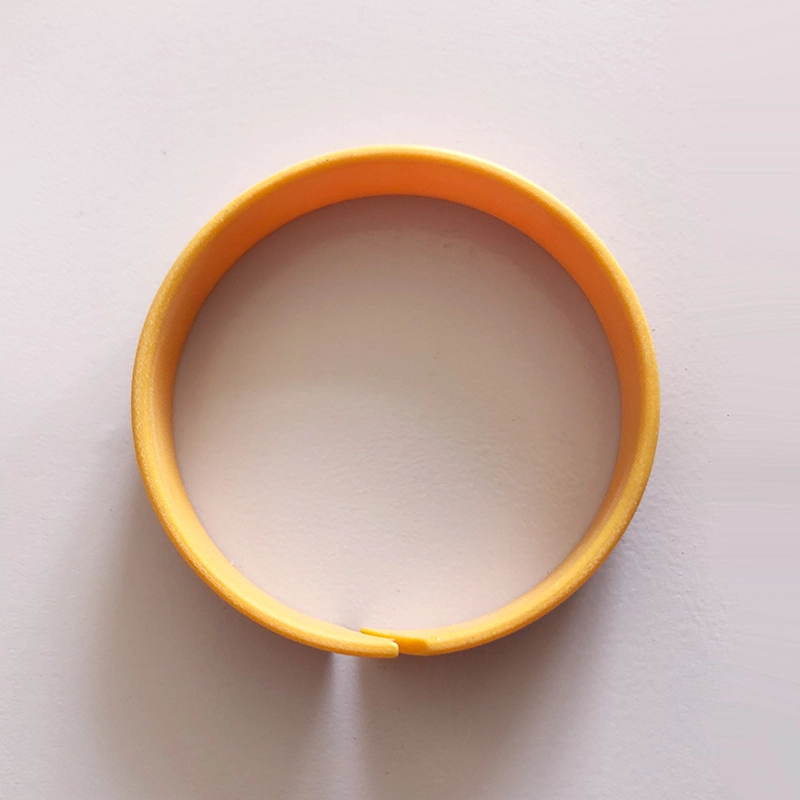

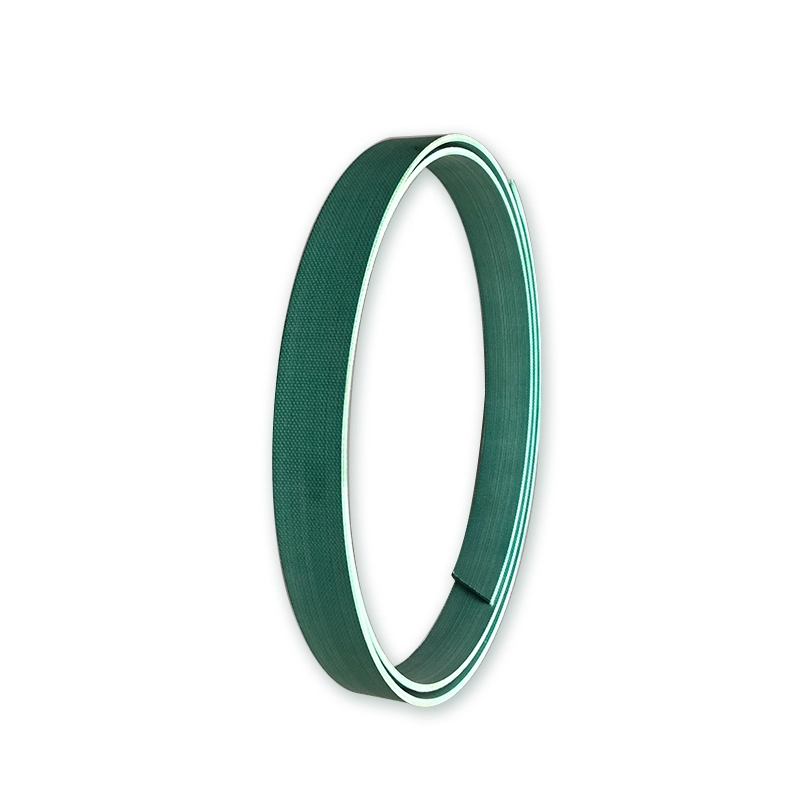

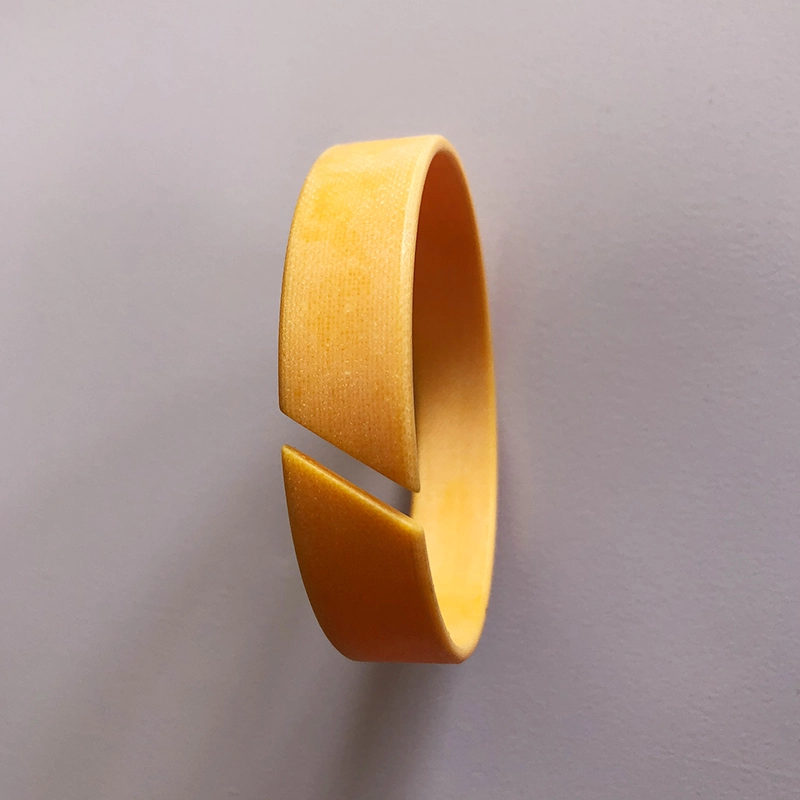

Tuch verstärkte Phenolhalterring (Gürtel)
Unterstützungsringe sind wichtige Grundkomponenten von Hydraulikzylinder. Um sich an die Entwicklung von gleitenden Ring-kombinierten Dichtungen und weichen Lagerstrukturen in der Welt anzupassen, hat unser Unternehmen erfolgreich mit Stoffverstärkten verstärkte Phenolunterstützungsringe (Gürtel) entwickelt. Die jahrelange tatsächliche Verwendung hat gezeigt, dass dieses Produkt das Qualitätsniveau ähnlicher ausländischer Produkte erreicht oder übertroffen hat und von den Benutzern weit verbreitet wurde. Tabellen 1 bis 4 sind die von unserem Unternehmen erzeugten Leistungstabellen von Unterstützungsringen (Gürteln).
| Probenquelle | Stützringdicke (MM) | Druckfestigkeit (MPA) | Ölwiderstandsänderungsrate Hydrauliköl (70 ± 2 ℃*24H） | Breaking Stärke (MPA) | Zwischenschicht -Adhäsion (KN/M) |
| Mode+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Unsere Produkte | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (mit Graphit) | 390 | 0.63 | 36.4 | 2.08 |
| Probensorte | Unsere Produkte | Orchot Könnte ① | Duratec900 ① | Turcite47 ② | MT64/5b | Nokwr (Japanisch) | Pom modifiziert Polyoxymethylen | Katze (uns) | |
| Gemessener Wert | Erforderliche Indikatoren | ||||||||
| Druckfestigkeit (MPA) | ≥350 | ≥330 | ≥350 | ≥ 280 | ≥ 50 | ≥ 270 | ≥150 | ≥80 | ≥217 |
| Probensorte | Unsere Produkte | Orchot Könnte ① | Duratec900 ① | Turcite47 ② | MT64/5b | Nokwr (Japanisch) | Pom modifiziert Polyoxymethylen | Katze (uns) | |
| Gemessener Wert | Erforderliche Indikatoren | ||||||||
| Druckfestigkeit (MPA) | ≥350 | ≥330 | ≥350 | ≥ 280 | ≥ 50 | ≥ 270 | - | ≥80 | ≥217 |
| Last pro Einheit Kontaktlänge W (N/mm) | Hertz Contact Relay (N/MM2) | Reibungskoeffizient | |||
| Trockener Reibungszustand | Öltrennschmierstaat | ||||
| Unsere Produkte | Orchot Tlg | Unsere Produkte | Orchot Tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

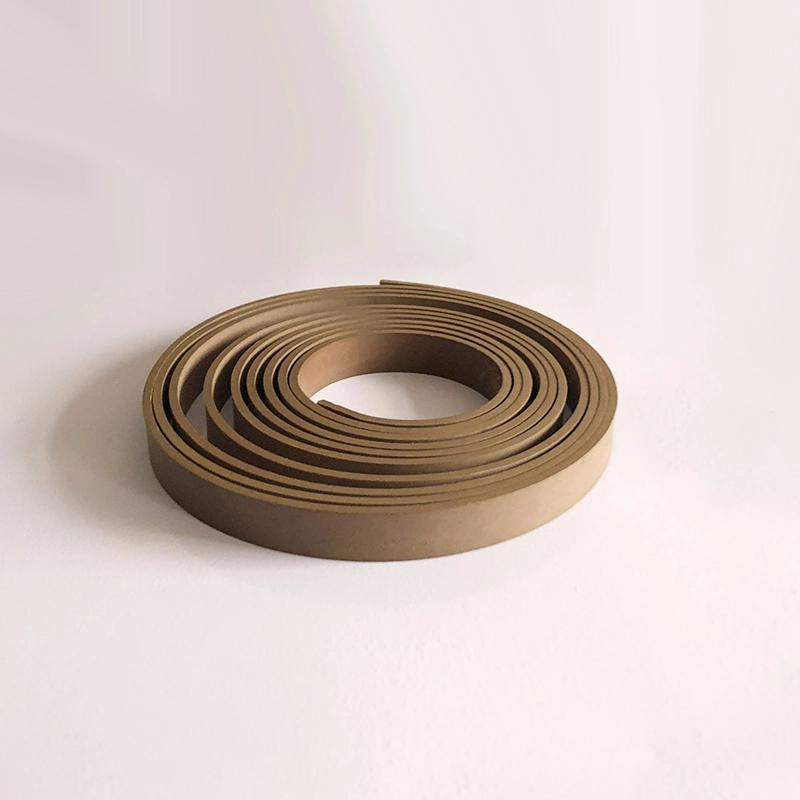

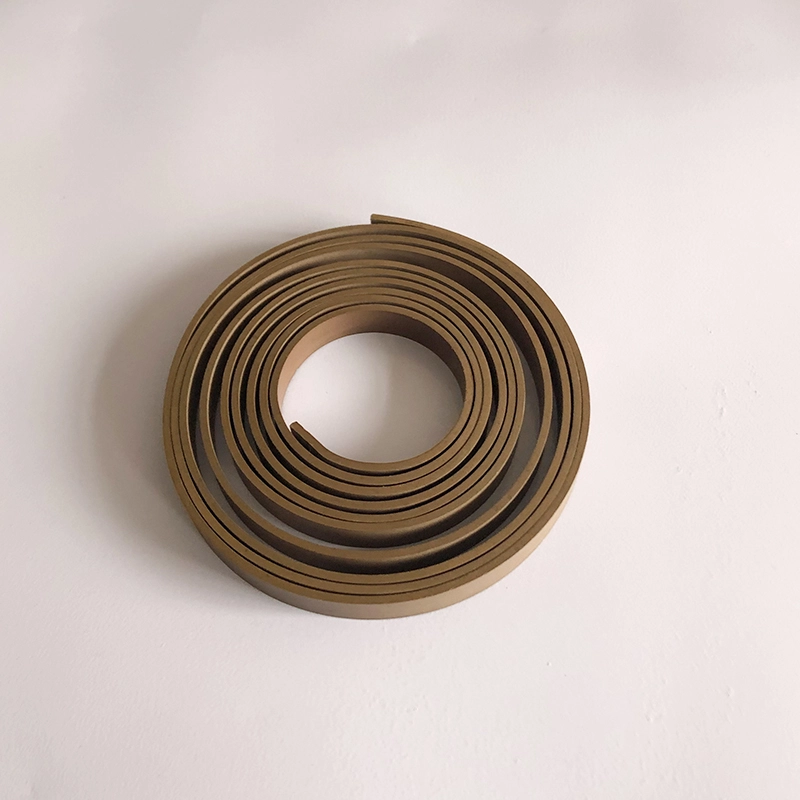

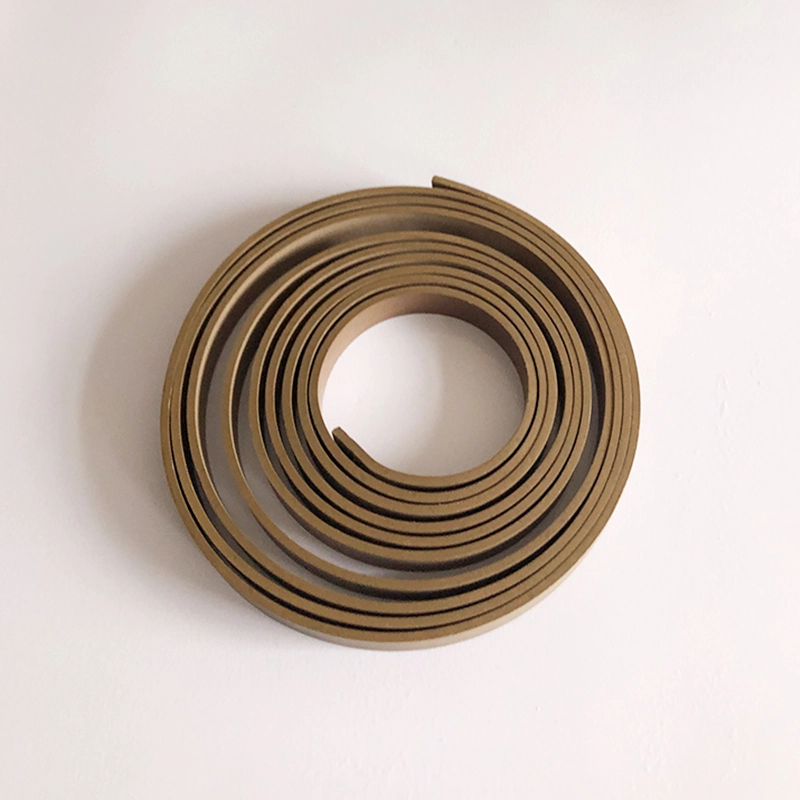

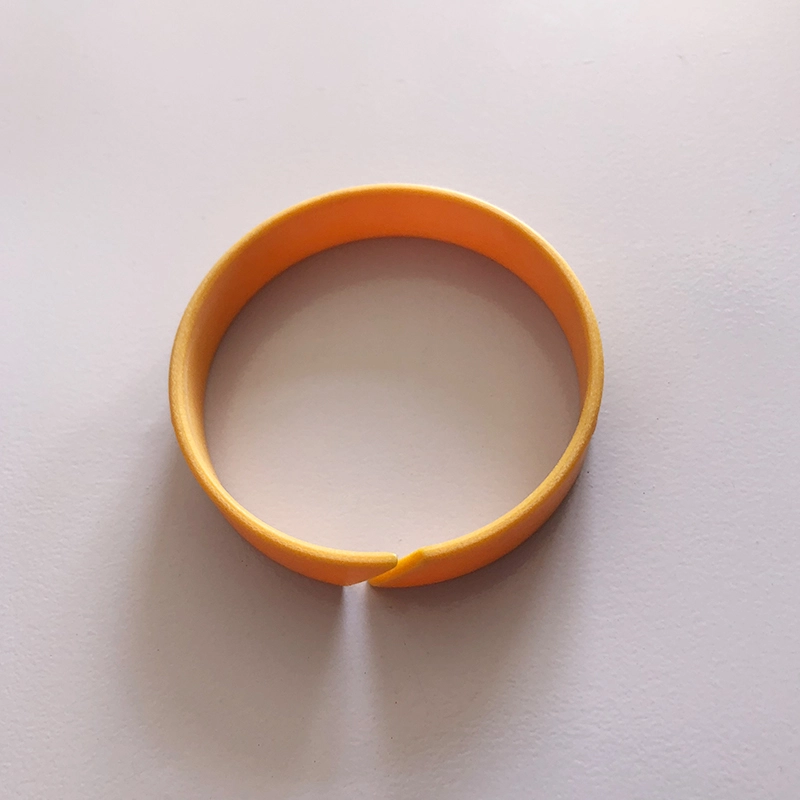

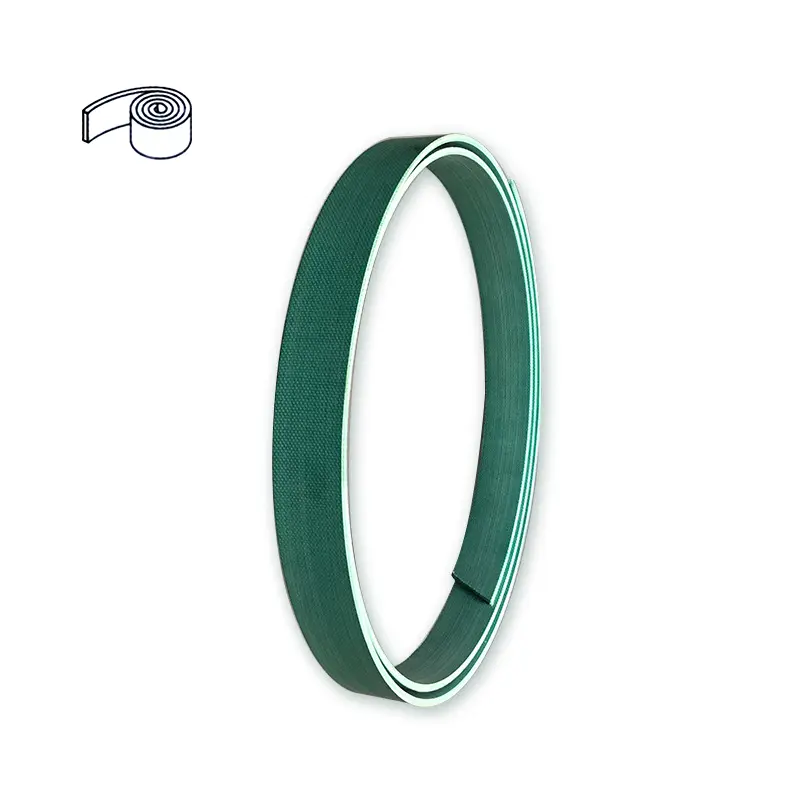

| PTFE Wear-resistenter Gürtel (Ring) | |
| Material | PTFE+Bronze |
| Liefern | Rollen (normalerweise etwa 20 Meter/Rollen) oder auf die erforderliche Länge schneiden |
| Vorteile | 1. Niedrige Reibung, kein Kriechen und beißend; |
| 2. kann ohne ausreichende Schmierung gut funktionieren; | |
| 3.. Resistent gegen eine Vielzahl von Medien, hervorragende chemische Stabilität; | |
| 4. Kann harte Objekte aufnehmen, die in den weastresistenten Ring eingebettet sind und harte Objekte reduzieren, die den Zylinder und die Dichtungen kratzen. Verwenden Sie also in schweren Ladungssituationen mehrere Verschleiß-resistente Ringe. | |
| 5. Es hat auch eine gute Verschleißfestigkeit in Hochgeschwindigkeits- und Lichtladungssituationen, daher ist es der am weitesten verbreitete Verschleißring. | |
| 6. Keine Größenbeschränkungen, können in Situationen mit großem Durchmesser verwendet werden. | |
| Temperatur | -60 ~+200 ℃ |
| Höchstgeschwindigkeit | 15 m/s |
| Maximale Extrusionsfestigkeit | 15n/mm2 (20 °) |
| 7,5 N/mm2 (80 °) | |
| 5n/mm2 (120 °) | |

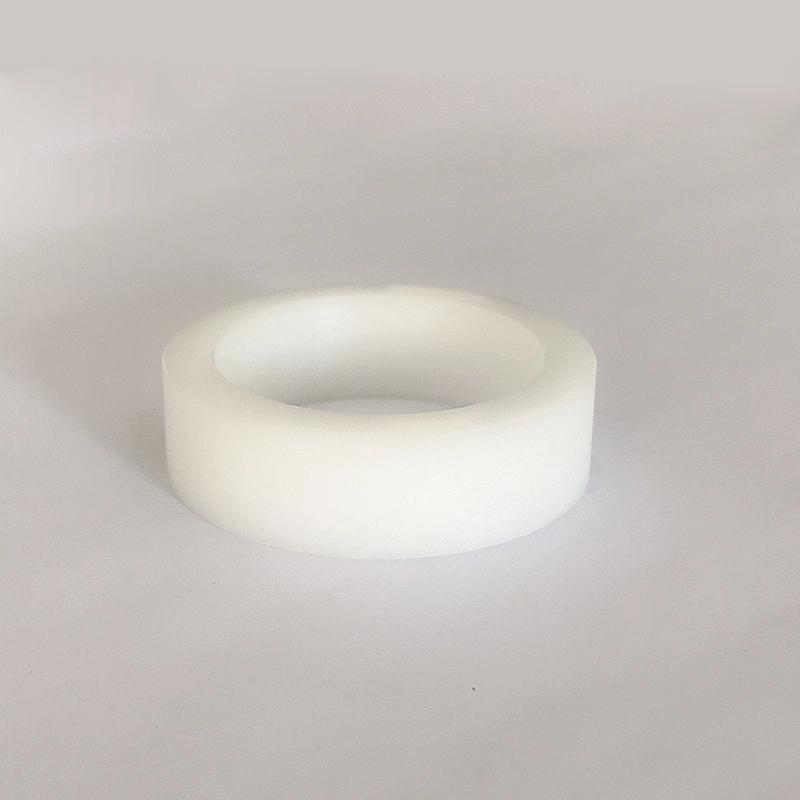

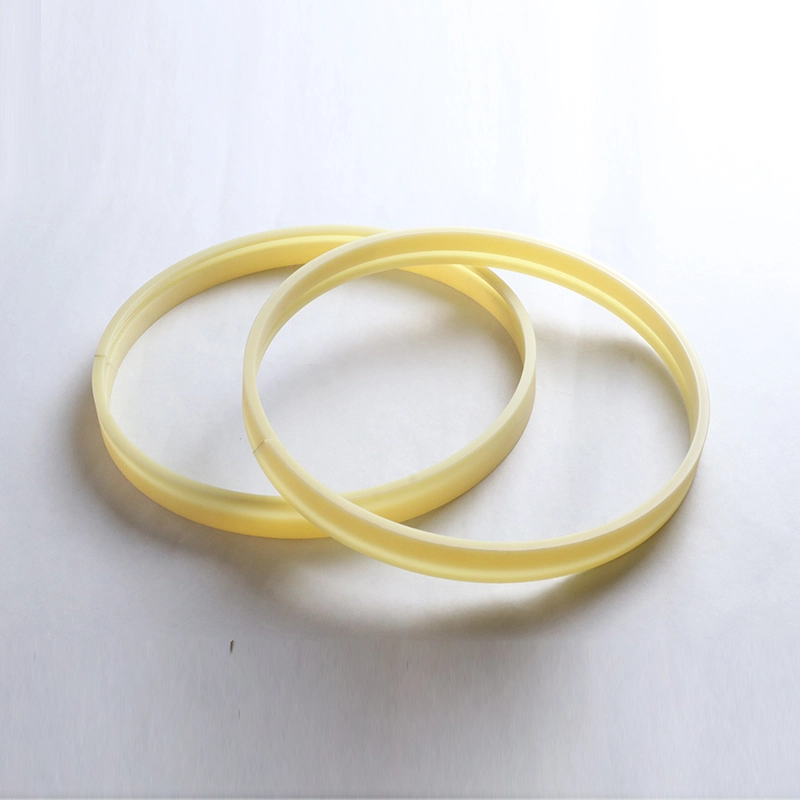

Nicht-metallischer Führungsring für RCS-Kolbenstange
Nicht-metallischer Führungsring für RCT-Kolben
Für den Kolben- oder Kolbenstangen, der im Hydraulikzylinder läuft, hat der Verschleißring eine genaue Leitwirkung und kann Radialkräfte absorbieren. Gleichzeitig kann der Verschleißring den Metallkontakt von Schiebeteilen im Hydraulikzylinder verhindern. Im Vergleich zu Metallbeschlusspendern haben nicht-metallische Verschleißringe viele Vorteile. Unter ihnen sind die stoffverstärkten Phenol- und PTFE-Führungsringe im Schneidentyp vor Ort und in der Art von Gebrauch erhältlich.
1. Guter Verschleißfestigkeit
2. Vermeiden Sie Metall zu Metallkontakt
3. kann die mechanische Schwingung unterdrücken
V.
5. Einfache Groove, einfach zu installieren
6. Geringwartungskosten basierend auf den oben genannten Vorteilen, es wird weit verbreitet
Materialien:
1..
2. Polyoxymethylenpom oder Nylon PA und seine modifizierten Materialien
3. Formaldehydharz + verstärkte Faser -Prif
Vergleichstabelle der tragenden Kapazität verschiedener Materialien (Referenz)
| Materialien | Lastkapazität max (n/mm2) |
| PTFE-gefülltes Kupferpulver | 15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C) |
| Phenol mit Stoff | 90 (60 ° C); 40 (80 ° C) |
| Polyoxymethylen oder Nylon | 25 (60 ° C); 15 (80 ° C) |
| Polyoxymethylen oder Nylon gefüllt | 40 (60 ° C); 30 (80 ° C) |
| Glätte | RTMAX (μM) | RA (μm) |
| Schiebfläche | ≤ 2,5 | 0,05-0,3 |
| Groove unten | ≤ 10 | ≤2 |
| Rillenseite | ≤ 15 | ≤3 |
Piston Rod Guide Ring Specification Series
| Stabdurchmesser | Bodendurchmesser | Rillenbreite | Dicke | Lücke |
|
Stabdurchmesser | Bodendurchmesser | Rillenbreite | Dicke | Lücke |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1-Selbsthungring-Ring-Ringparameter | |||||||
| Parameter | RCSF-1 | RCSF-1D | RCSF-1B | RCSF-1s | |||
| Bleifreie Buchsen | Hydraulische Spezialhülle | Bronze -Basis -Buchse | Korrosionsbeständige Edelstahlhülse | ||||
 |
 |
 |
 |
||||
| Maximaler Lagerdruck (dynamisch) | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| Maximaler Lagerdruck (statisch) | 250n/mm² | 250n/mm² | 250n/mm² | 250n/mm² | |||
| Schwingende Bewegung | 60n/mm² | 60n/mm² | 60n/mm² | 60n/mm² | |||
| Maximale Gleitgeschwindigkeit (Ölschmierung) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| Koeffizienten Reibung μ | Trockene Reibung | 0,04 ~ 0,2 | 0,04 ~ 0,18 | 0,03 ~ 0,18 | 0,04 ~ 0,2 | ||
| Ölschmierung | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | |||
| Maximaler PV -Wert (trocken) | 3,6n/mm².m/s | 3,8n/mm².m/s | 4,3n/mm².m/s | 3,6n/mm².m/s | |||
| Maximaler PV -Wert (Öl) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| Betriebstemperatur | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | |||
| Wärmeleitfähigkeit | 42W/M.K. | 42W/M.K. | 42W/M.K. | 42W/M.K. | |||
| Linearer Expansionskoeffizient | 11*10-6/k | 11*10-6/k | 18*10-6/k | 15*10-6/k | |||
| RCFB -Typ Bronze -Führungsring Parameter Tabelle | |||||||
| Parameter | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| Dichte | 8,9g/cm³ | 8,9g/cm³ | 8,9g/cm³ |
|
|||
| Druckfestigkeit | 470n/mm² | 470n/mm² | 470n/mm² |
|
|||
| Wärmeleitfähigkeit | 60W/M.K. | 60W/M.K. | 58W/M.K. |
|
|||
| Linearer Expansionskoeffizient | 18,5*10-6/k | 18,5*10-6/k | 18,5*10-6/k |
|
|||
| Härte | 90 ~ 120 HB | 90 ~ 120 HB | 90 ~ 120 HB |
|
|||
| Verlängerung | 55% | 55% | 55% |
|
|||
| Materialname | Cusn8p | Cusn8p | Cusn8p |
|
|||
| Andere optionale Materialien | CUSN6.5p | CUSN6.5p | CUSN6.5p |
|
|||
