Hydraulikkolbenstangendichtungen

Ruichen Seals verfügt über umfangreiche Erfahrung in der Produktion und Entwicklung von Robben und Dichtungsmaterialien. Unsere hydraulischen Kolbenstangendichtungen enthalten eine Vielzahl verschiedener Modelle. Sie können basierend auf den detaillierten Informationen nachstehend eine geeignete Auswahl treffen oder uns kontaktieren, um eine geeignetere und angepasstere Versiegelungslösung zu erhalten.

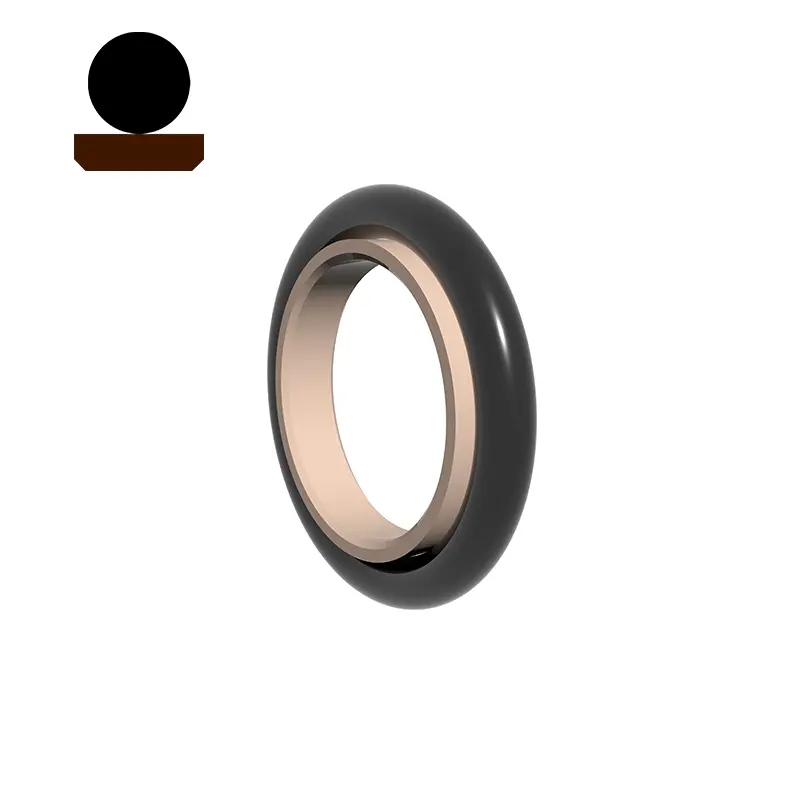

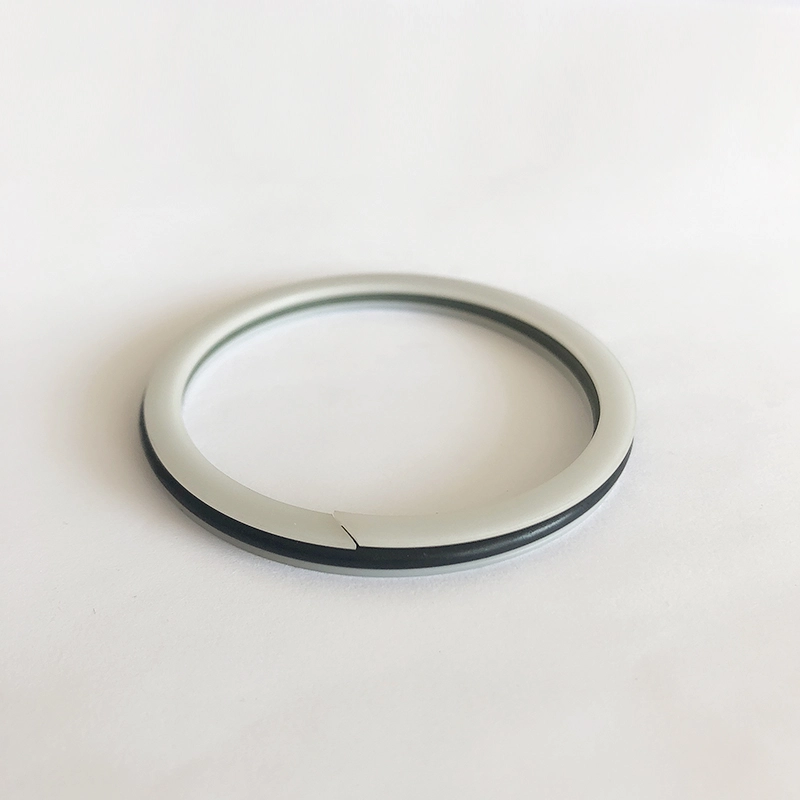

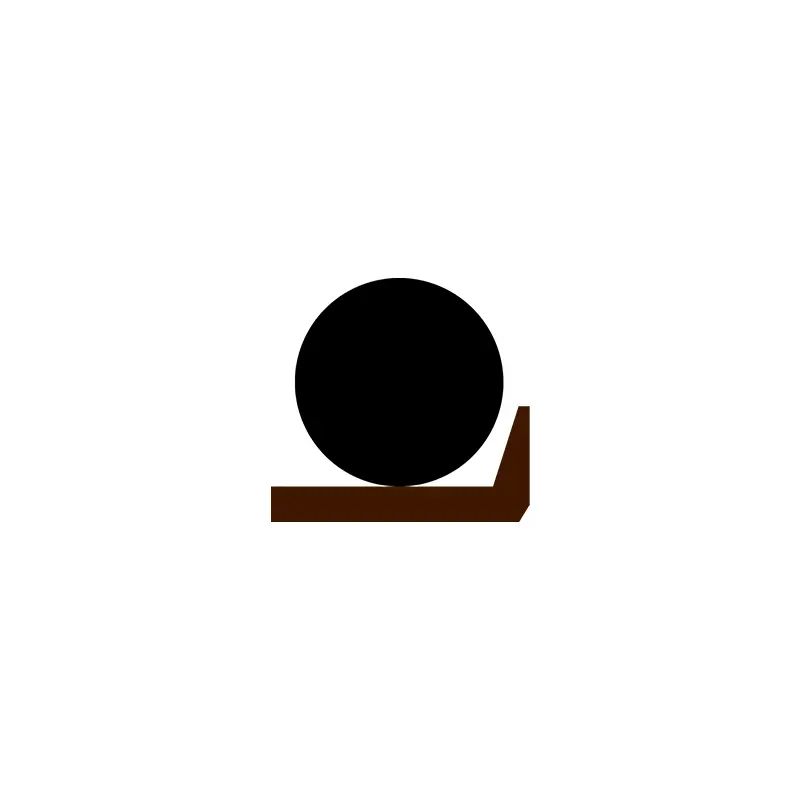

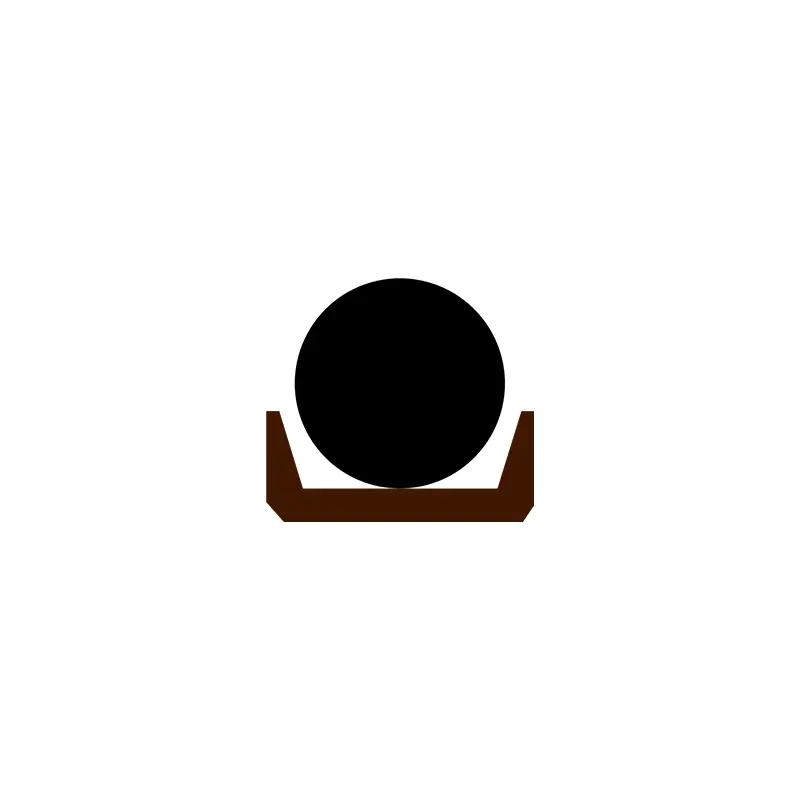

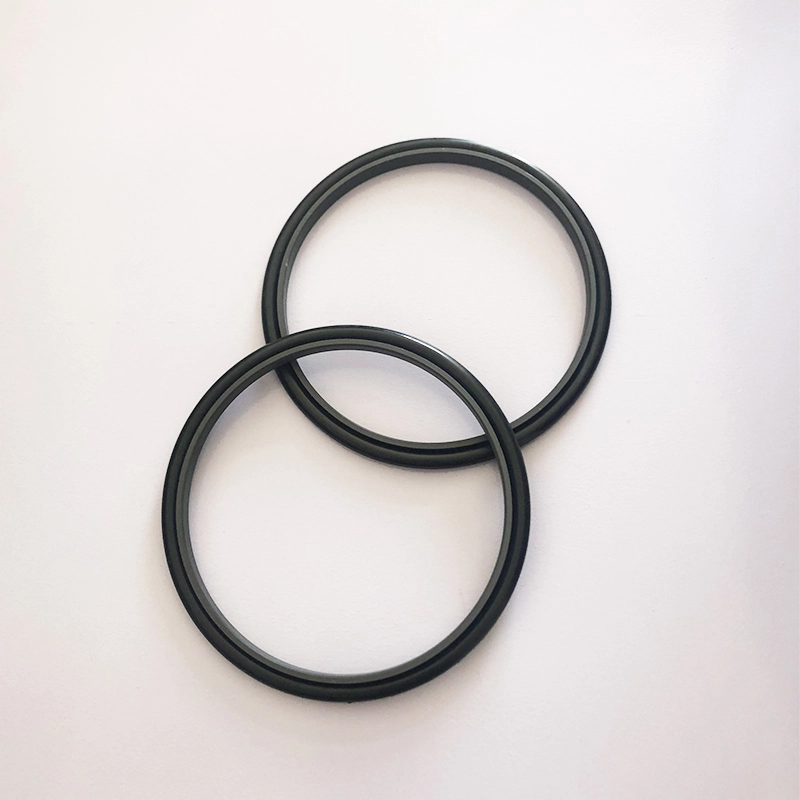

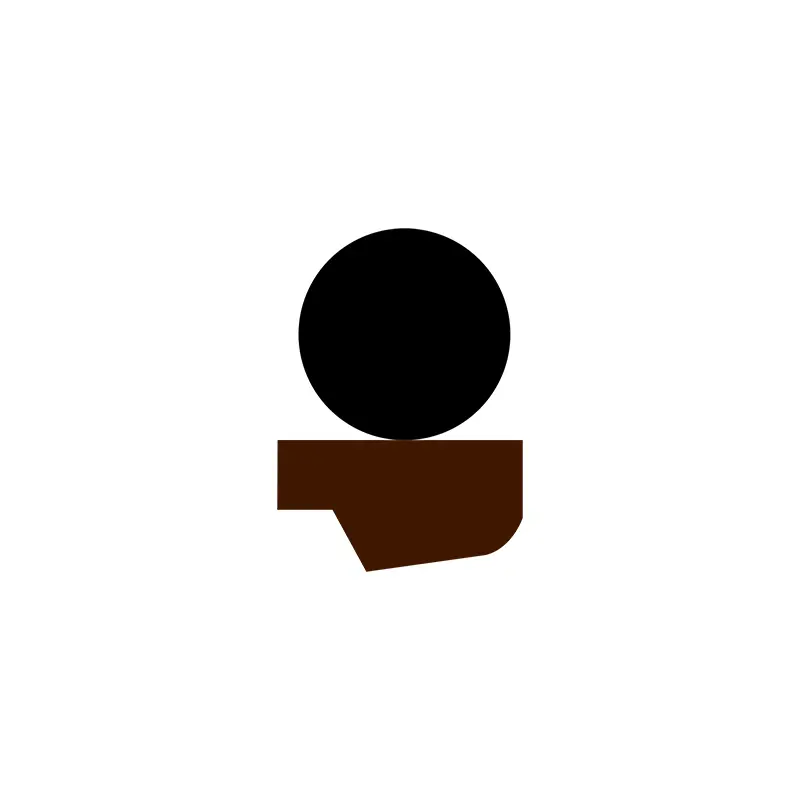

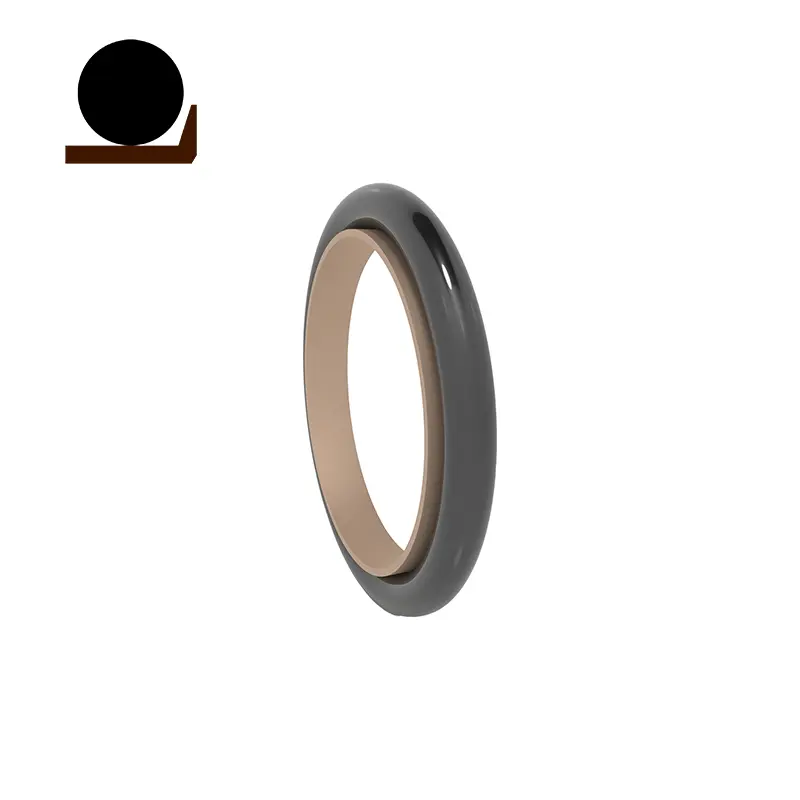

RC11 setzt sich aus einem gefüllten PTFE-Stammverdichtungsring und einem O-förmigen Gummi-Ring zusammen, der für eine Einwegdruckdichtung des hydraulischen Hubkolbenbewegens geeignet ist.

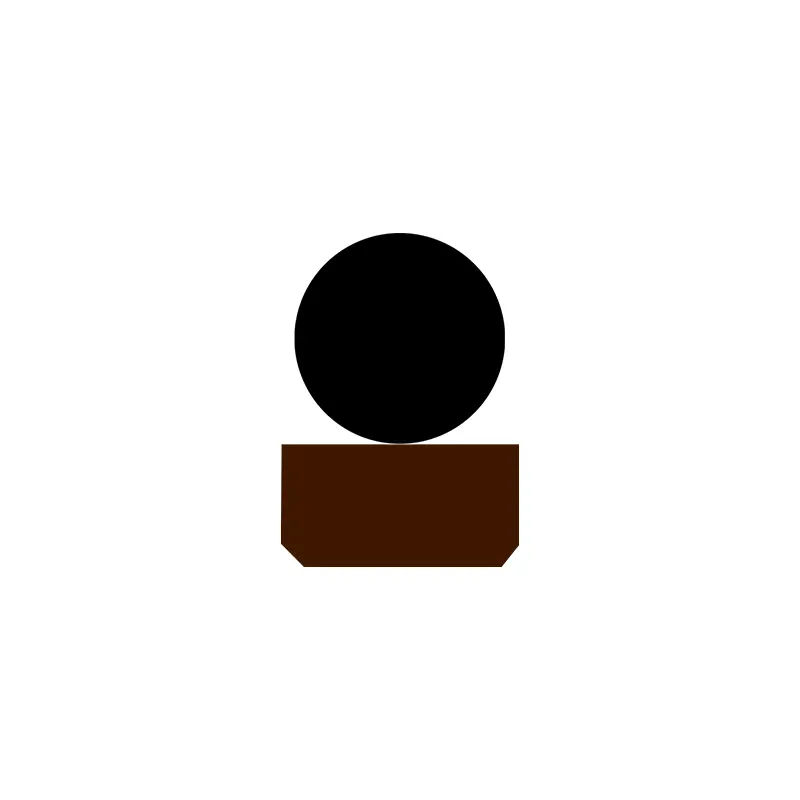

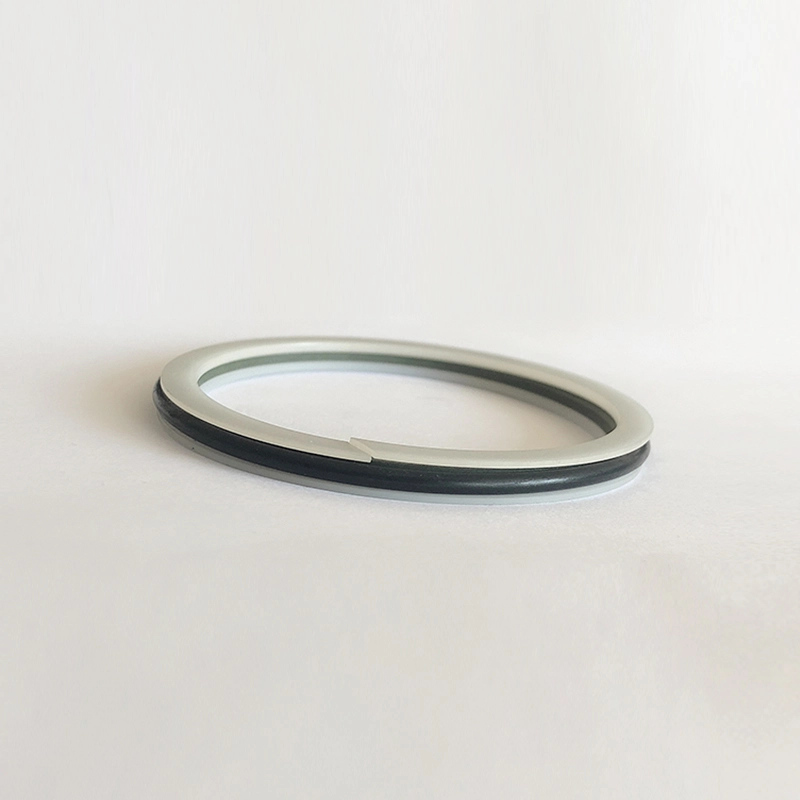

RC11-B besteht aus einem gefüllten PTFE-rechteckigen Dichtungsring und einem O-förmigen Gummi-Ring, der für die Zwei-Wege-Abdichtung der hydraulischen Hubkolbenbewegung geeignet ist. Der O-Ring liefert radiale Kraft und kompensiert den Verschleiß des Dichtungsrings. Es wird im Allgemeinen in Verbindung mit einem Führungsring verwendet. Split (geöffnet) Rillen sollten für Stangendurchmesser von weniger als 30 mm verwendet werden. Merkmale:

1. Niedriger Reibung, kleiner Startwiderstand, glatte Bewegung, gleiche dynamische und statische Reibung, kein Kriechen;

2. Sehr hohe Druckstabilität unter Druck und harten Bedingungen;

3. Lebensdauer kann für ölfreie Schmierdichtungen verwendet werden;

4. kann zum Versiegeln von Medien mit niedrigem Viskosität wie Wasser verwendet werden;

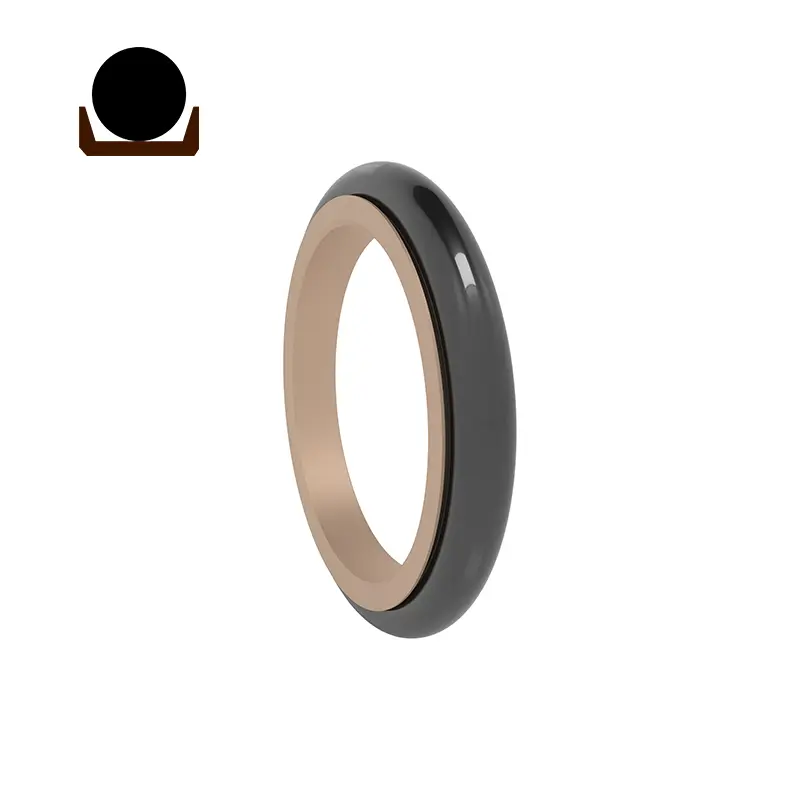

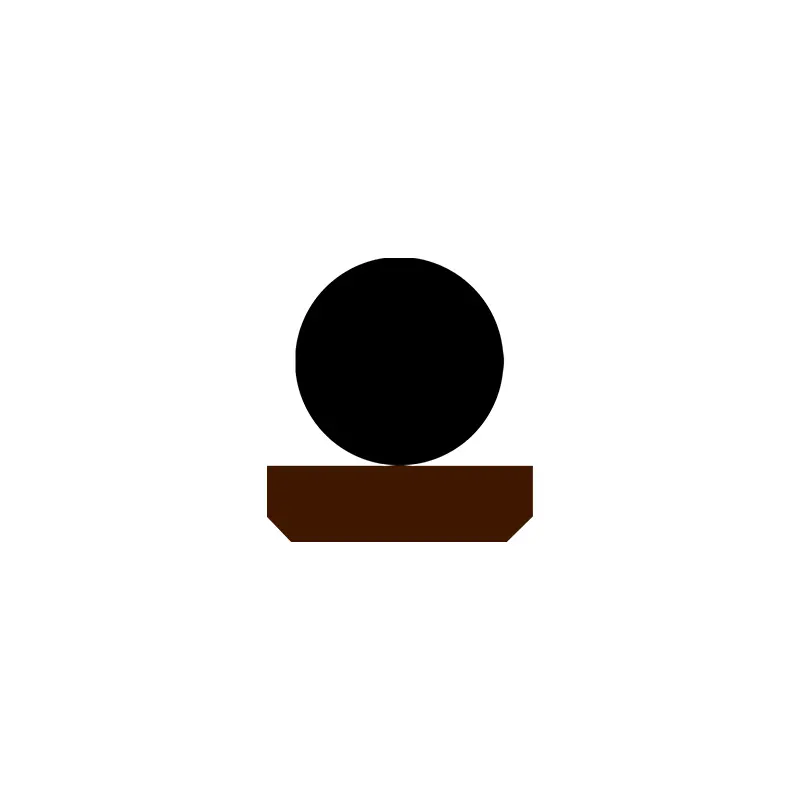

RC12 besteht aus einem gefüllten PTFE-Stadelring und einem rechteckigen Gummi-Ring, der für eine Einwegdruckdichtung des hydraulischen Hubkolbenbewegens geeignet ist. Der rechteckige Ring liefert Radialkraft und kompensiert den Verschleiß des Dichtungsrings. Es wird im Allgemeinen in Verbindung mit einem Führungsring verwendet. Split (geöffnet) Rillen sollten für Stangendurchmesser von weniger als 30 mm verwendet werden. Es wird hauptsächlich in schweren hydraulischen Geräten verwendet.

Merkmale:

1. Niedriger Reibung, kleiner Startwiderstand, glatte Bewegung, gleiche dynamische und statische Reibung, kein Kriechen;

2. Sehr hohe Druckstabilität unter Druck und harten Bedingungen;

3. Lebensdauer kann für ölfreie Schmierdichtungen verwendet werden;

4. kann zum Versiegeln von Medien mit niedrigem Viskosität wie Wasser verwendet werden;

SPNC/RC13 besteht aus einem PTFE-Kappen-Dichtring und einem O-förmigen Gummi-Ring, der für eine bidirektionale Druckdichtung des hydraulischen und pneumatischen Hinzuzuwegs geeignet ist. Der O-förmige Ring liefert Radialkraft und kompensiert den Verschleiß des Dichtungsrings. Der Versiegelungsring verwendet ein dünnes Lippendesign, das eine gute Fähigkeit zur Follow-up-Kompensation aufweist. Daher ist die Versiegelungsleistung gut und kann in der GB12350-Ringrille installiert werden. Split (geöffnet) Rillen sollten für Stangendurchmesser von weniger als 30 mm verwendet werden. Merkmale:

1. Es kann sowohl für hydraulisch als auch für pneumatisch verwendet werden und für die bidirektionale Druckversiegelung verwendet werden.

2. Niedriger Reibung, kleiner Startwiderstand, glatte Bewegung, gleiche dynamische und statische Reibung und kein Kriechen;

3. Langes Leben kann für ölfreie Schmierdichtungen verwendet werden;

4. Kleiner Bauraum, einfache Installation und Wartung;

RC14 besteht aus einem Dreiecksring von PTFE und einem O-förmigen Kautschukring, der für hydraulische und pneumatische Hubkolbenbewegungs-Einweg-Druckversiegelung geeignet ist. Der O-Ring liefert radiale Kraft und kompensiert den Verschleiß des Dichtungsrings. Da der Versiegelungsring ein dünnes Lippendesign annimmt, ist die Fähigkeit zur Follow-up-Kompensation besser, sodass die Versiegelungsleistung gut ist. Die geteilte (offene) Rille sollte für Stangendurchmesser von weniger als 30 mm verwendet werden. Merkmale:

1. Es kann sowohl für hydraulisch als auch für pneumatisch verwendet werden;

2 geringe Reibung, kleiner Startwiderstand, glatte Bewegung, gleiche dynamische und statische Reibung, kein Kriechen;

3. Langes Leben kann für ölfreie Schmierdichtungen verwendet werden;

4. Kleiner Bauraum, einfache Installation und Wartung;

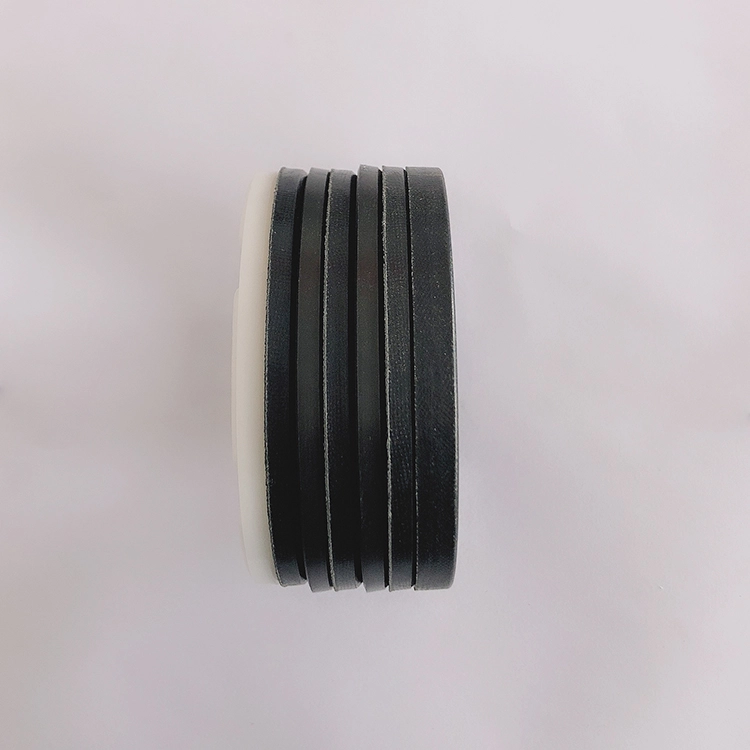

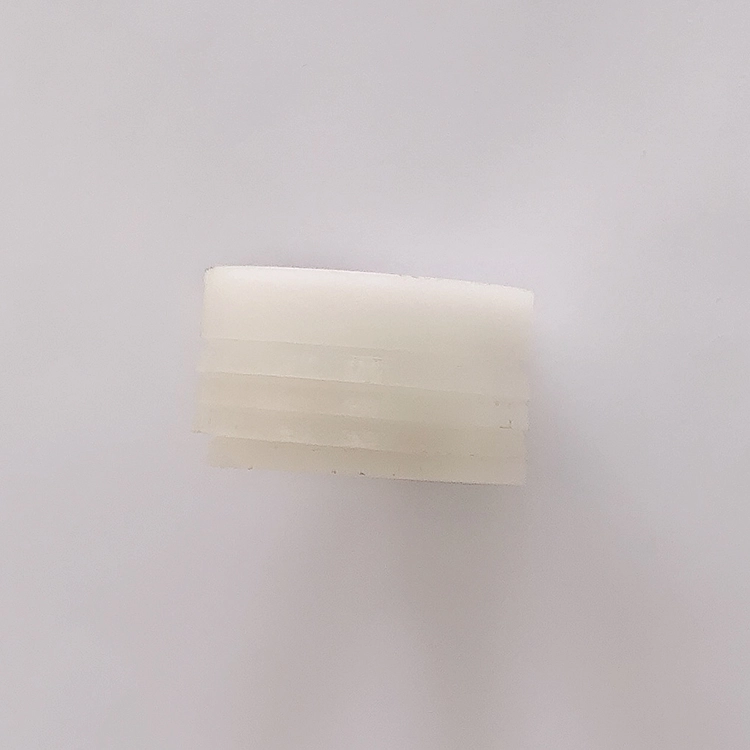

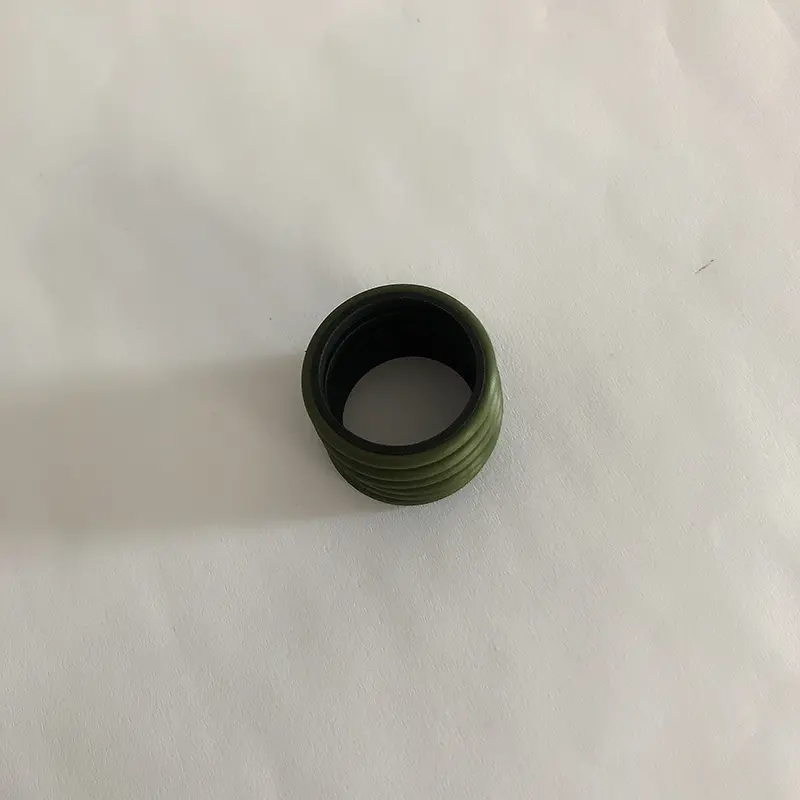

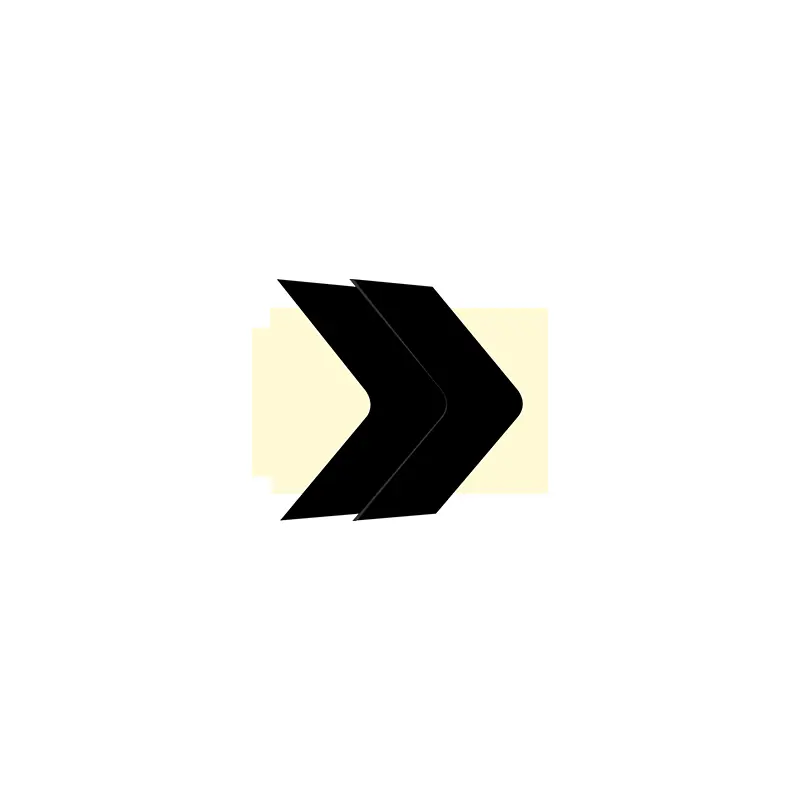

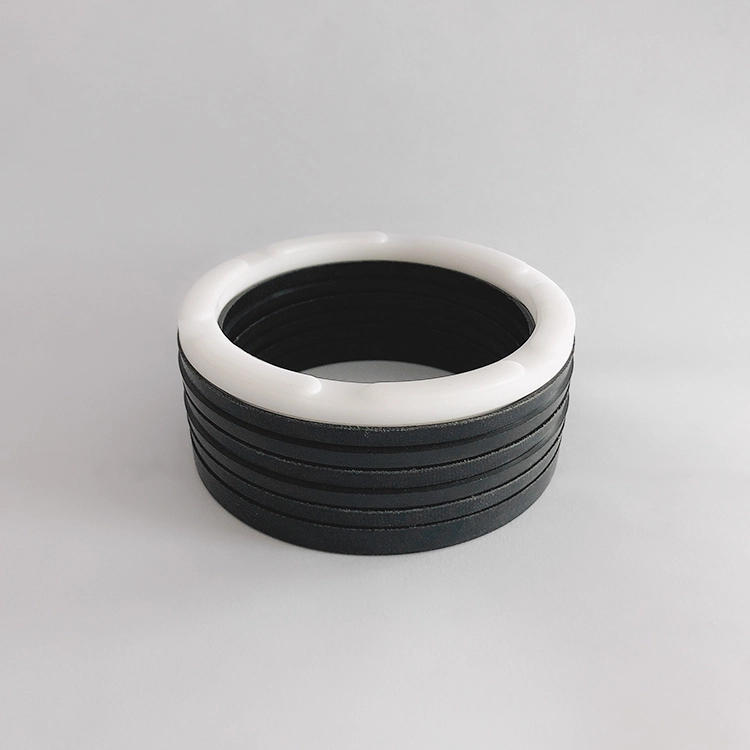

RC15 besteht aus einem Satz (mehr als 3) von V-förmigen Dichtungsringen, einem Druckring und einem Stützring und eignet sich für hydraulische Einweg-Einweg-Druckdichtungen für hydraulische Handlungsbewegungen. Mit dem Versiegelungsmaterial kompatibel werden während der Installation angewendet werden. Es kann nicht in einer integralen (geschlossenen) Groove installiert werden. Merkmale:

1. Es stehen verschiedene Materialien zur Verfügung, die optimal an verschiedene Zwecke angepasst werden können.

2. Es kann unter harten Arbeitsbedingungen verwendet werden und ist für fast alle Medien und harten Bedingungen geeignet.

3. Es hat eine lange Lebensdauer und kann für ölfreie geschmierte Dichtungen (angemessene Materialauswahl) verwendet werden.

4. Die Versiegelung und Reibung kann durch Einstellen der Dichtung eingestellt werden, und die axiale Größe kann durch Zugabe oder Entfernen des V-förmigen Dichtungsrings eingestellt werden.

5. Es kann effektiv funktionieren, auch wenn die Qualität der Versiegelungsoberfläche schlecht ist.

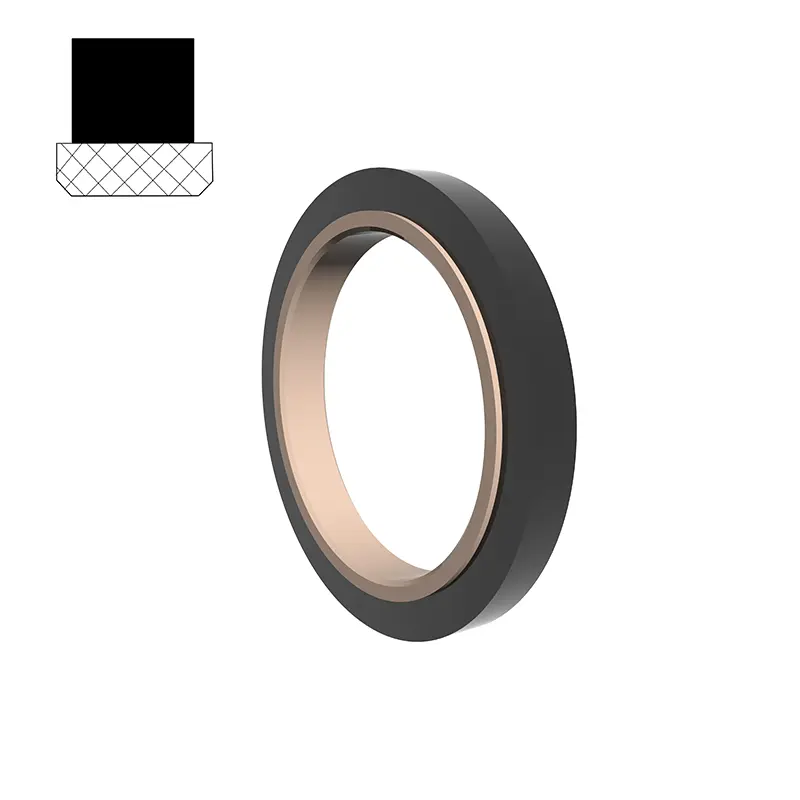

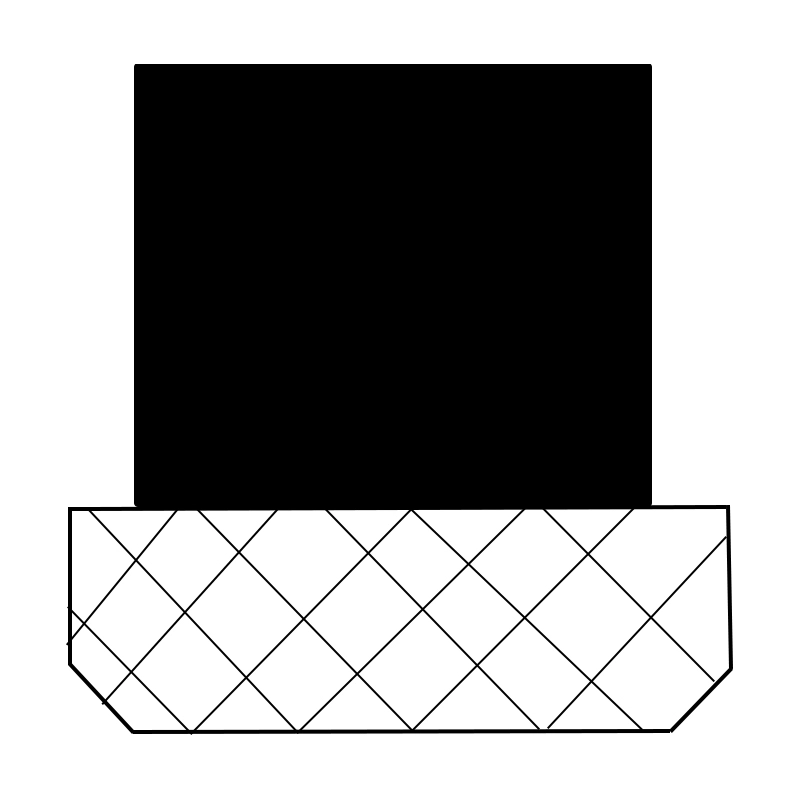

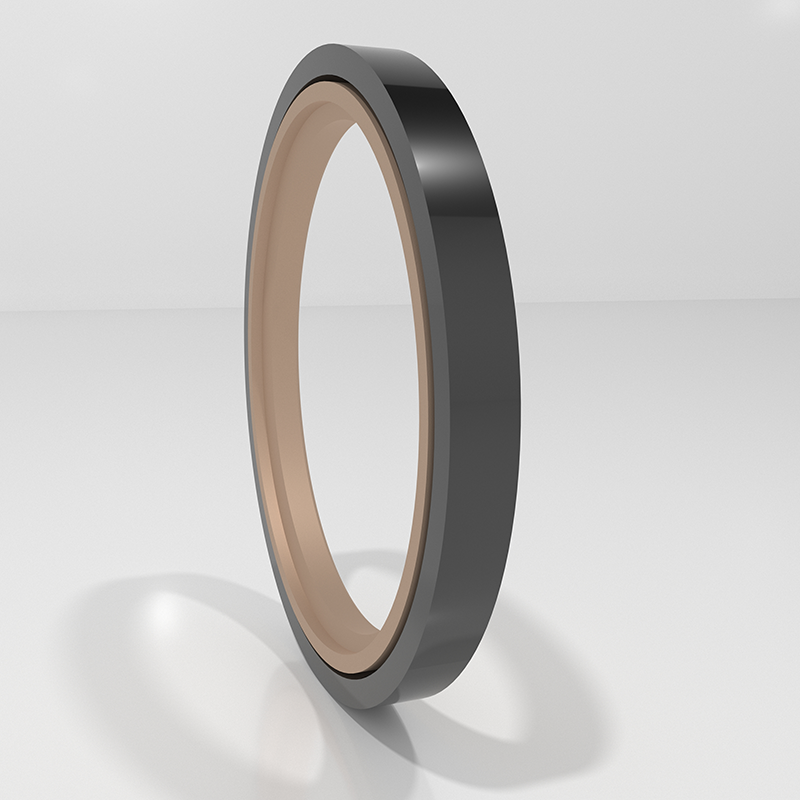

SPN besteht aus einem gefüllten PTFE -rechteckigen Dichtungsring und einem rechteckigen Gummi -Ring, der für hydraulische und pneumatische Bidirektierungsbewegungsversiegelung geeignet ist. Der rechteckige Ring liefert Radialkraft und kompensiert den Verschleiß des Dichtungsrings. Split (geöffnet) Rillen sollten für Stangendurchmesser von weniger als 30 mm verwendet werden.

Merkmale:

1. Niedriger Reibung, kleiner Startwiderstand, glatte Bewegung, gleiche dynamische und statische Reibung, kein Kriechen;

2. Hydraulische und pneumatische Dual-Use-Dichtungen können zur bidirektionalen Druckversiegelung verwendet werden.

3. Lebensdauer kann für ölfreie Schmierdichtungen verwendet werden;

4. Kleiner Bauraum, einfache Installation und Wartung;

RC17 eignet sich für eine hydraulische und pneumatische gegenseitige Druckversiegelung. Der O-Ring liefert radiale Kraft und kompensiert den Verschleiß des Dichtungsrings. Split (geöffnet) Rillen sollten für Stangendurchmesser von weniger als 30 mm verwendet werden. Merkmale:

1. Niedriger Reibung, kleiner Startwiderstand, glatte Bewegung, gleiche dynamische und statische Reibung, kein Kriechen;

2. Hydraulische und pneumatische Dual-Use-Dichtungen können zur bidirektionalen Druckversiegelung verwendet werden.

3. Langes Leben kann für ölfreie Schmierdichtungen verwendet werden;

4. Kleine strukturelle Raum, einfache Installation und Wartung:

Gtdi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, etc. Tdmi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, no creeping, etc. GGDI besteht aus einem mit PTFE gefüllten Versiegelungsring, zwei L-förmigen Plastikstützringen und einer elastischen Kraft O-Ring und hat die Eigenschaften einer guten Versiegelung, langer Lebensdauer, geringer Reibung, ohne Kriechen usw.

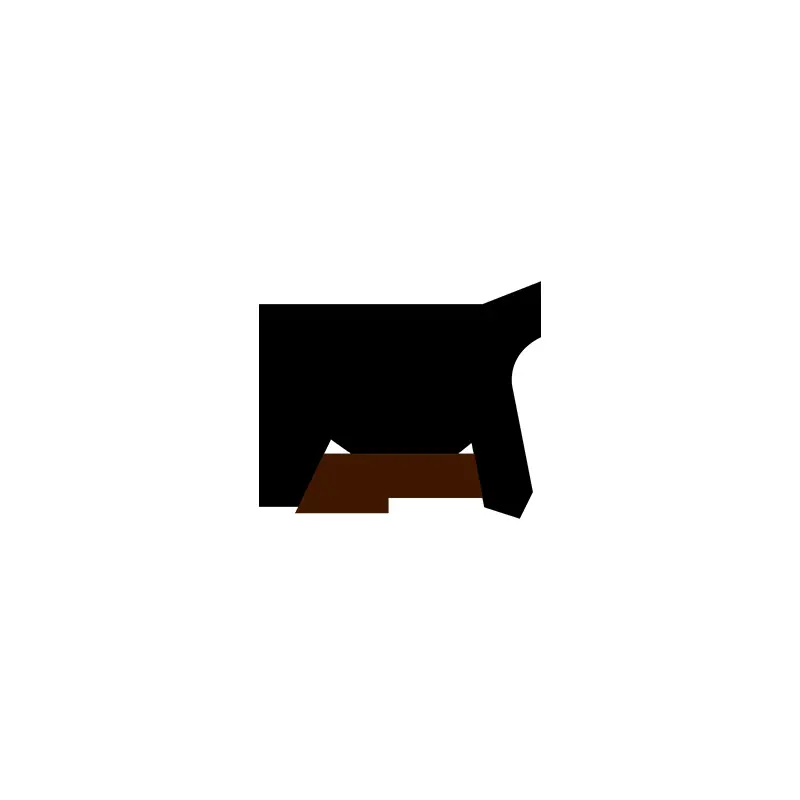

BD type sealing ring is a piston rod seal, mainly used for sealing plungers, piston rods, forging machines and hydraulic equipment for walking equipment. Merkmale:

1. unempfindlich gegenüber Vibrationsbelastungen und Druckspitzen

2. gute Anti-Extrusion-Fähigkeit

3.. Bessere Versiegelung unter keiner Last und niedrigen Temperaturen

4. Geeignet für harte Arbeitsbedingungen

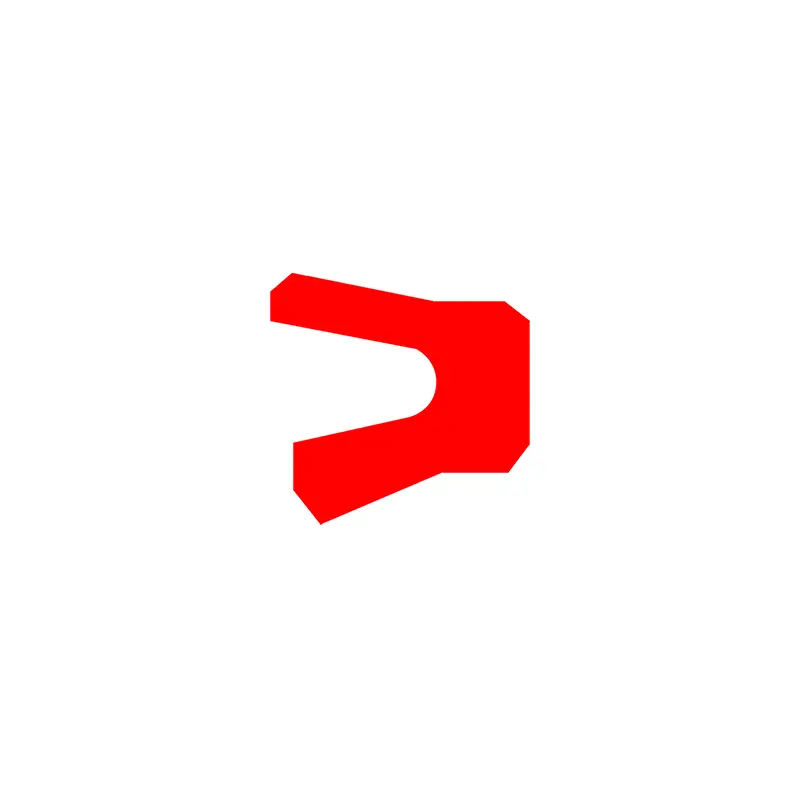

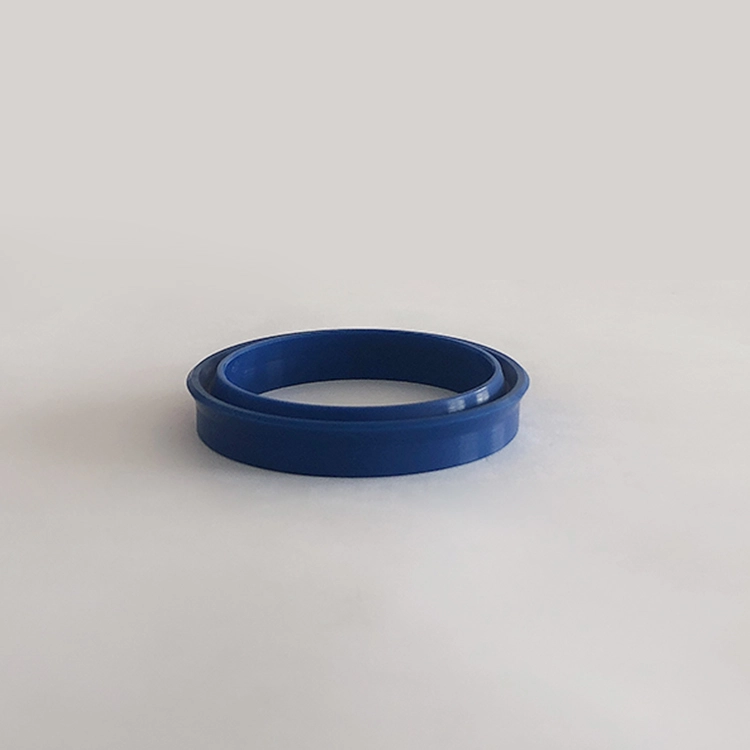

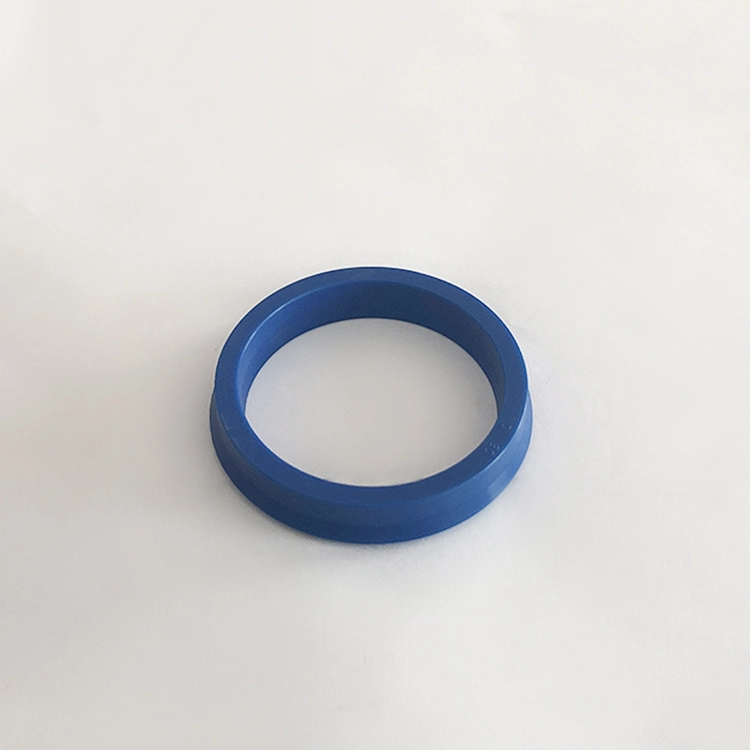

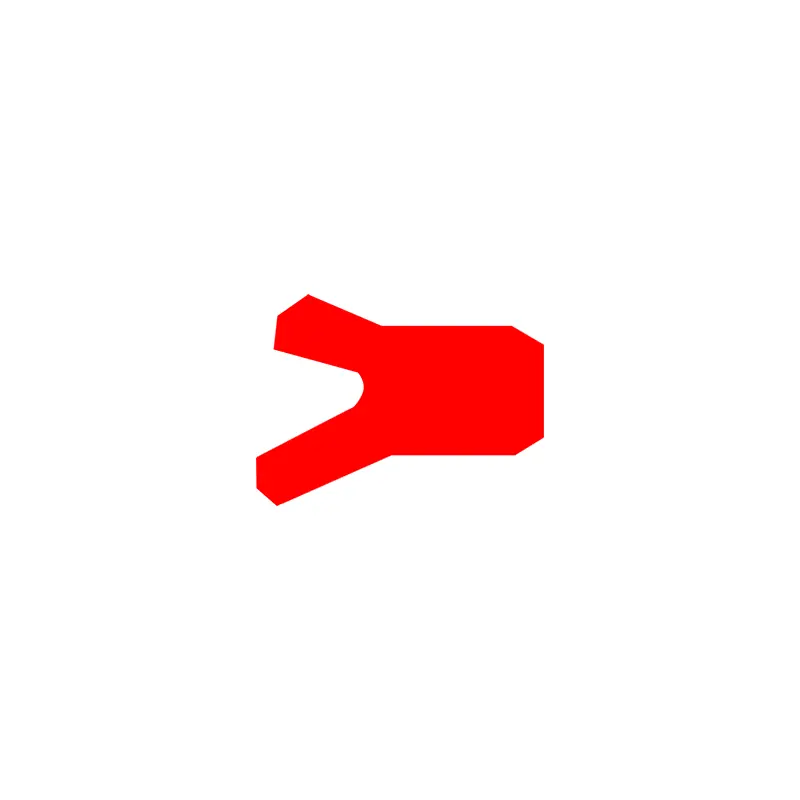

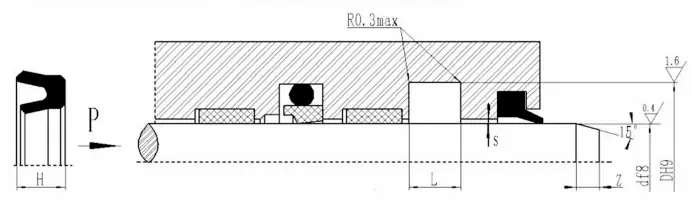

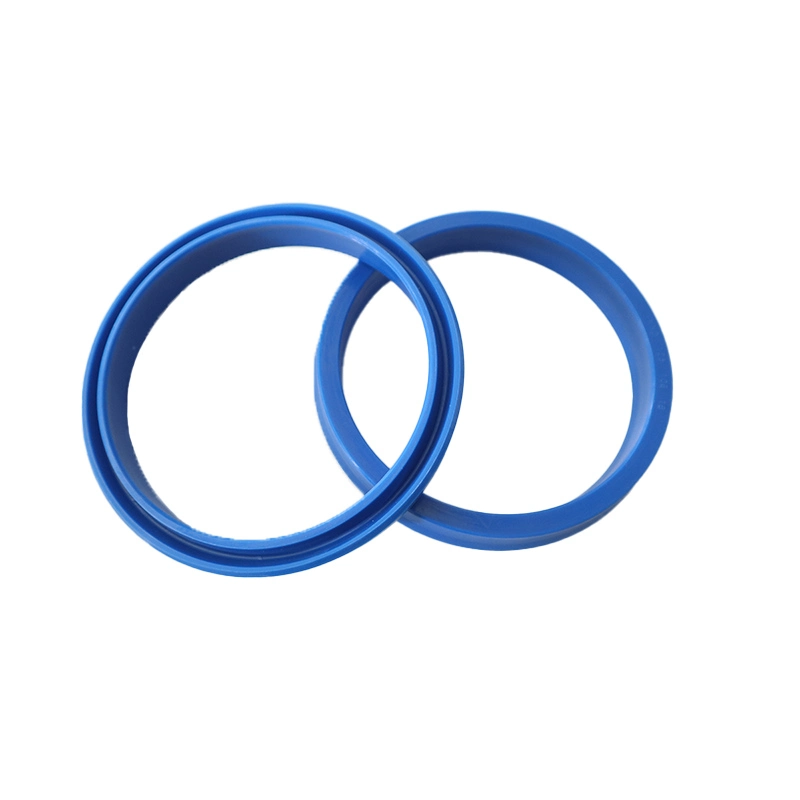

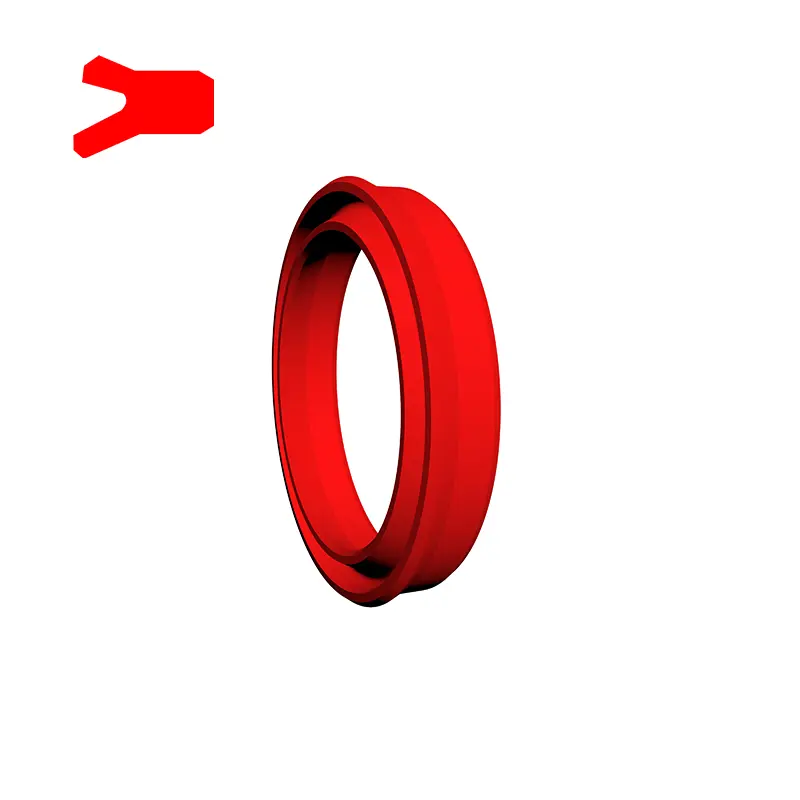

Der YXD -Dichtungsring für die Welle ist eine asymmetrische Dichtung, die speziell auf der Kolbenstange verwendet wird. Es ist für die Einwegversiegelung der hydraulischen Handlungsbewegung geeignet und hat eine gute Versiegelungsleistung. Bei der Verwendung unter 12 bis 32 MPa ist an der Ferse ein Haltering erforderlich. Die Rille entspricht dem Standard-Standard von JB/ZQ4265-97. Seine Eigenschaften:

1. auf Lichtlasten und mittlere Lasten anwendbar;

2. gute Versiegelungsleistung sowohl für Hochdruck- als auch für Niederdruckdichtungen;

3. Es sind eine Vielzahl von Materialien verfügbar, und die Leistung mit mittlerer Widerstand ist umfangreicher.

4. Einfache Struktur und einfache Installation und Wartung.

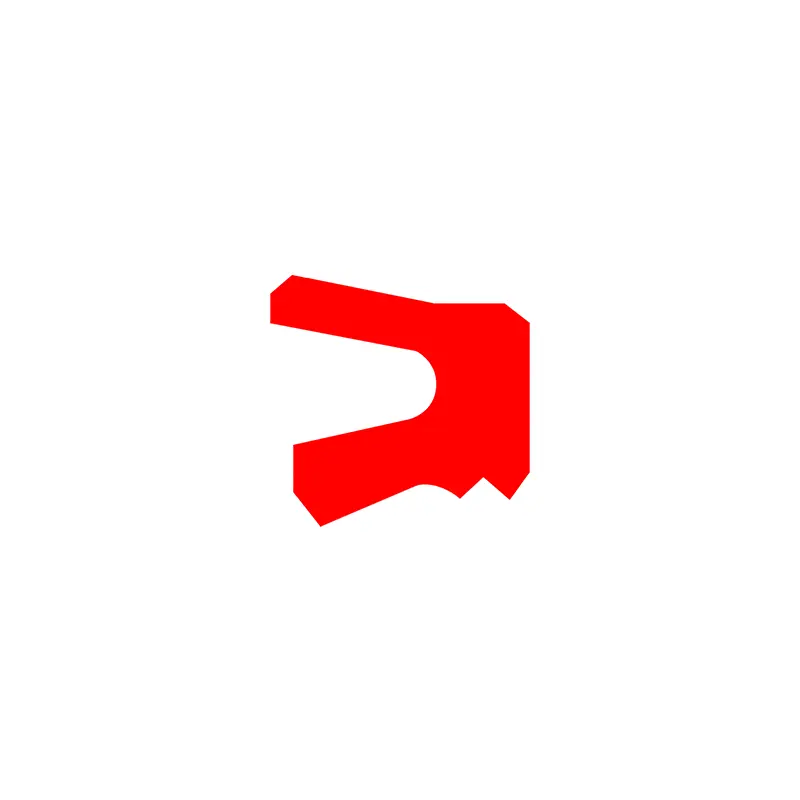

Der RCUR-Dichtungsring ist eine asymmetrische Siegel, die speziell für die Kolbenstange verwendet wird und für die Einwegverdichtung der hydraulischen Hubkolbenbewegung mit guter Versiegelungsleistung geeignet ist. Die Rille entspricht dem ISO55597 -Standard. Es wird als Hilfssiegel im Dichtungssystem verwendet. Seine Eigenschaften:

1. gute statische und dynamische Dichtungsleistung;

2. Starke Fähigkeit zur Erholung der Restöl unter dynamischen Bedingungen;

3. Einfache Struktur und einfache Installation und Wartung.

Der RCUSR -Dichtungsring ist eine asymmetrische Dichtung, die speziell auf Kolbenstab verwendet wird, mit einer Hilfslippe auf der Innenseite des Dichtungsrings. Es ist für die Einwegversiegelung der hydraulischen Handlungsbewegung geeignet und hat eine gute Versiegelungsleistung. Die Rille entspricht dem ISO55597 -Standard. Es kann allein oder als Hilfssiegel im Dichtungssystem verwendet werden. Seine Eigenschaften:

1. gute statische und dynamische Dichtungsleistung;

2. Niedrige Reibung, glatte Bewegung, starke Fähigkeit zur Erholung der Restöl unter dynamischen Bedingungen;

3. Einfache Struktur und einfache Installation und Wartung.

Produktfunktionen und Anwendungen:

Materialauswahl

1. Die stützenden O-Ringmaterialien können ausgewählt werden: R01 Nitril-Gummi (NBR), RO2 Fluororubber (FKM) usw.

2. Ringmaterialien: Ptfe2, Ptfe3, Ptfe4, Pu usw.

RC15 Materialauswahl

1. Druckringmaterial: Polytetrafluorethylen, Nitriltuch, Fluororubbertuch, Nylon, Polyoxymethylen

2. V-Ringmaterial: Polytetrafluorethylen, Nitrilkautschuk, Nitriltuch, Fluororubber, Fluororubber-Tuch, Polyurethan

3. Hilfsringmaterial: Nitriltuch, Fluororubbertuch, Nylon, Polyoxymethylen, Polytetrafluorethylen

RCUR Materialsauswahl Polyurethan (Pu)

Bestellbeispiel:

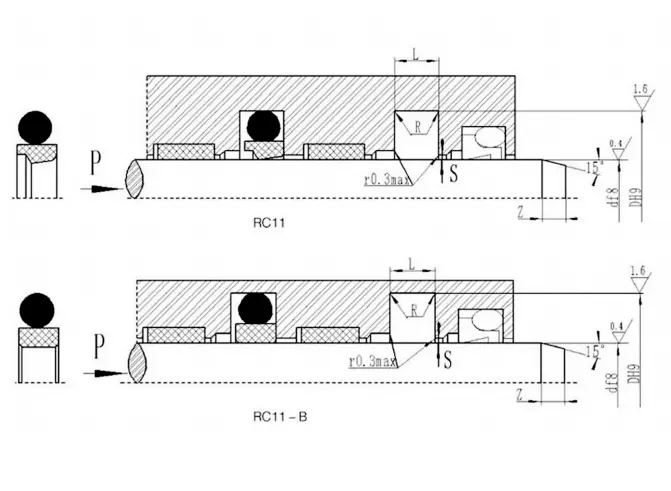

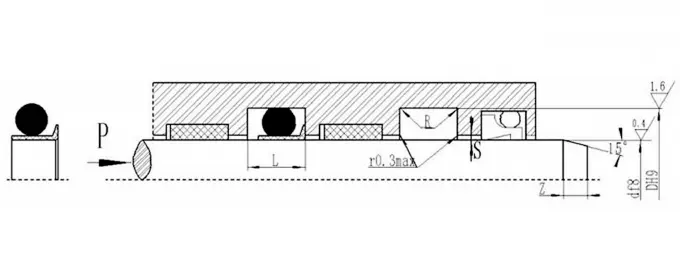

Bestellmodell RC11-40x55.1X6.3-PTFE3-R01

Bestellmodell RC11-B-40x55.1X6.3-PTFE3-R02

Modell-ROD-Durchmesser x Rillendurchmesser x Rillenbreite PTFE3-modifizierte PTFE-Materialcode R01, R02-O-Ring-Materialcode

Auftragsmodell RC12-40x55x7.5-PTFE3-R01

Modell-ROD-Durchmesser x Rillendurchmesser x Rillenbreite Ptfe3-modifizierte Tetrafluorethylen-Materialcode R01-Rektangular-Ringmaterialcode

Auftragsmodell RC13-80-PTFE3-R01 oder SPNC-80-PTFE3-R01

RC13/SPNC-Model 80-Wellen-Durchmesser d Ptfe3-PTFE Materialcode R01-O-Ring-Materialcode

Auftragsmodell RC14-80-PTFE3-R01

RC14-Model 80-Wellen-Durchmesser d Ptfe3-PTFE Materialcode R01-O-Ring-Materialcode

RC15

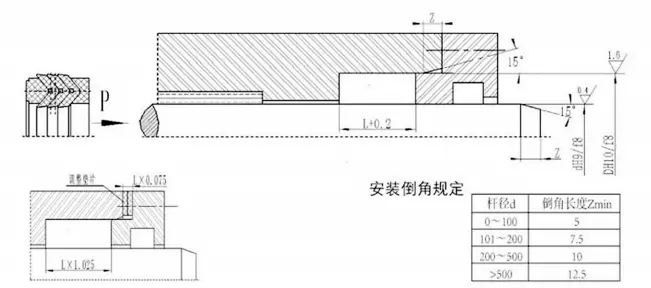

Auftragsbeispiel RC15-A-40x5x22.5RC15-A-Model DXDXL Installationsanschlussvorschriften

Das V-förmige kombinierte Siegel kann durch Einstellen der axialen Größe der Dichtung den besten Versiegelungs- und Reibungszustand erzielen. Der anfängliche Verschleiß nach dem langfristigen Betrieb kann durch Einstellen der axialen Größe verlängert werden. Es wird empfohlen, dass die einstellbare axiale Größe des Dichthöhlens auf 1,025 l ausgelegt ist und die Einstellmenge 7,5%l beträgt.

Spn

Auftragsmodell SPN-D*D*L-PTFE3-R01-Stabdurchmesser*Rillenbodendurchmesser*Rillenbreite

SPN-Modell PTFE3-modifiziertes PTFE-Materialcode R01-Rektangular-Ring-Materialcode

RC17

Bestellmodell RC17-D*D*L-PTFE3-R01 Stabdurchmesser*Rillenbodendurchmesser*Rillenbreite

Gtd

Tdmi

Ggdi

Bd

Bestellmodell BD40*55*11,4 Stabdurchmesser × Rillendurchmesser × Dichtungshöhe

Yxd

Bestellmodell yxd63x75x14 -r01 Stabdurchmesser × Rillendurchmesser × Dichtungshöhe - Materialcode

Rcur

Bestellmodell RCUR63x73 × 10 Stabdurchmesser × Rillendurchmesser × Dichtungshöhe

Auftragsmodell RCUSR63X73X6 STEIL Durchmesser × Rillendurchmesser × Dichtungshöhe

Spezifikationen
