Hydraulische Staubdichtungen

Hydraulische Staubdichtungen sind eines der Versiegelungsprodukte, die Ruichen -Dichtungen produzieren können. Sie können verschiedene Modelle in dieser Art von Produkt kennenlernen und auch strukturelle Kombinationen herstellen. Bei Bedarf können Sie uns auch für Hilfe oder maßgeschneiderte Lösungen kontaktieren oder uns kontaktieren, um ein Beispielbuch zu erhalten.

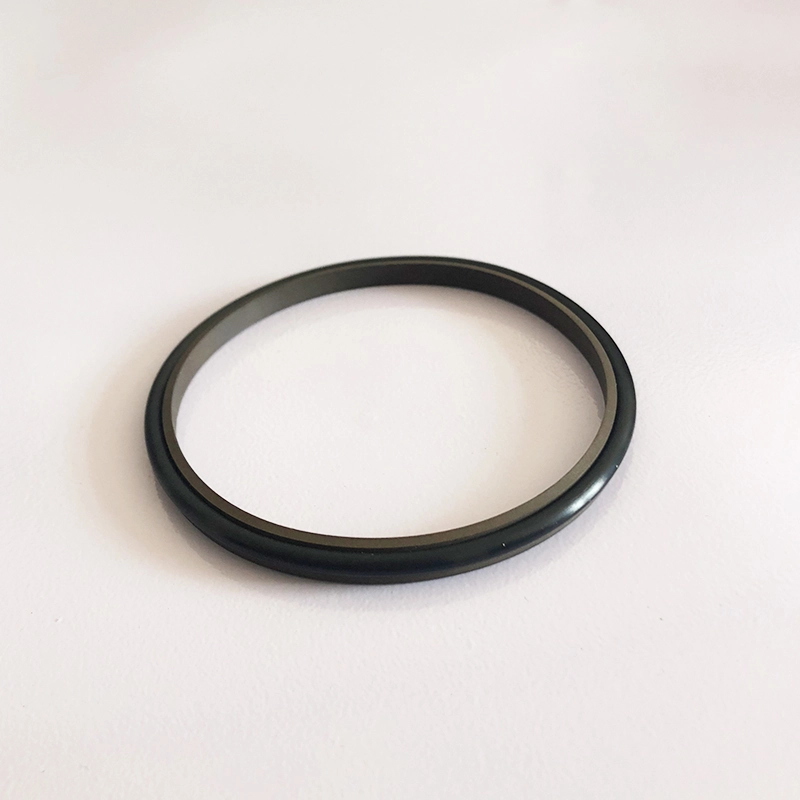

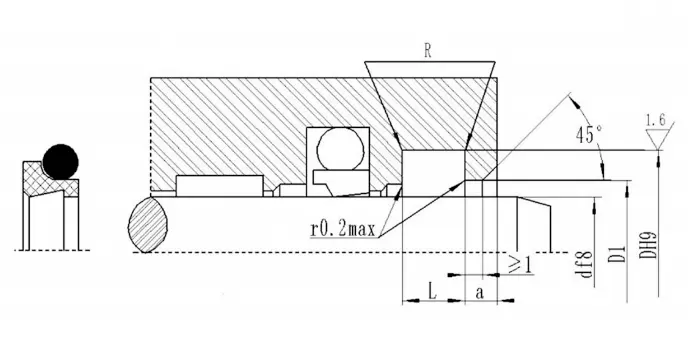

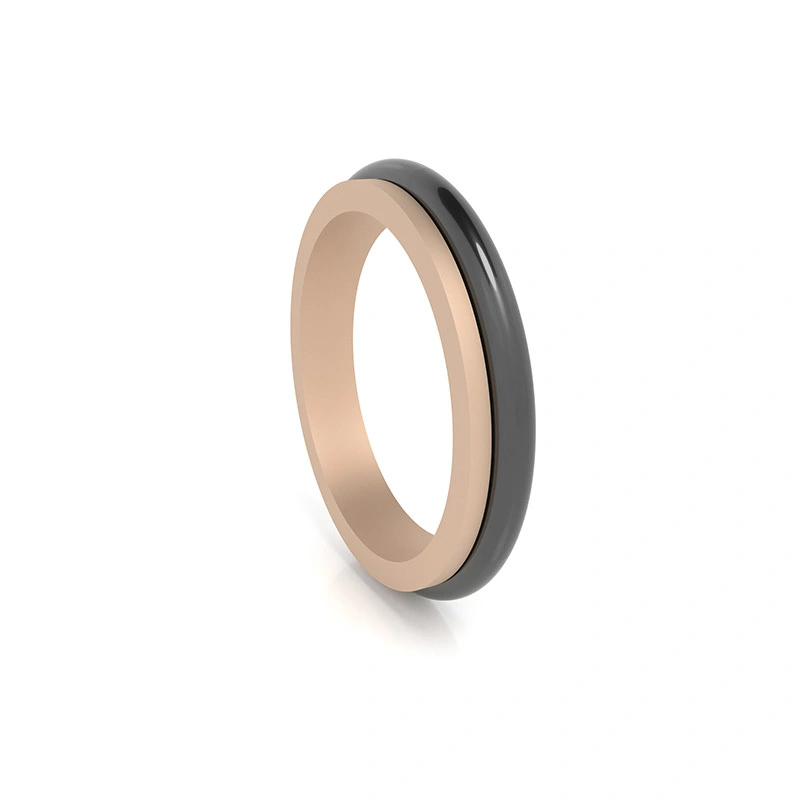

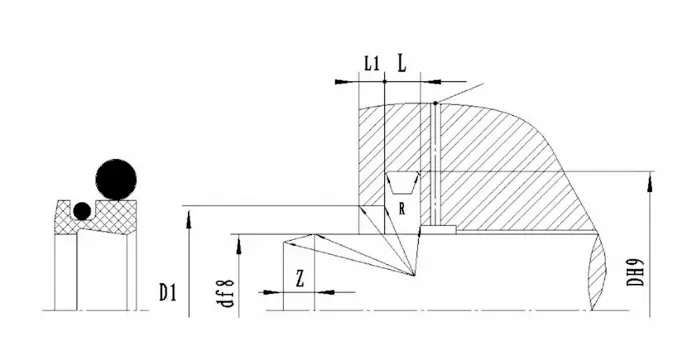

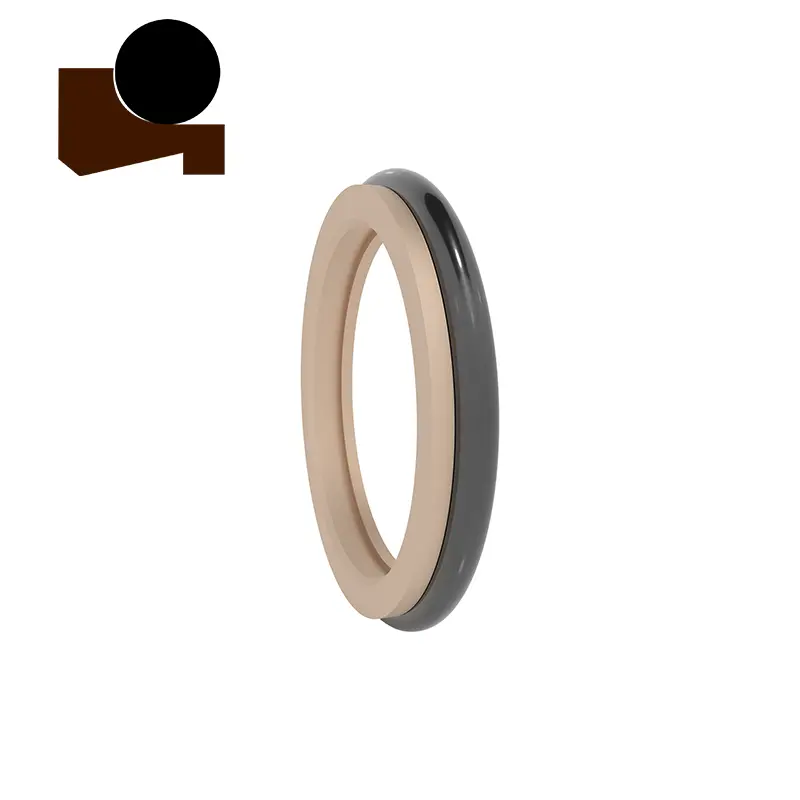

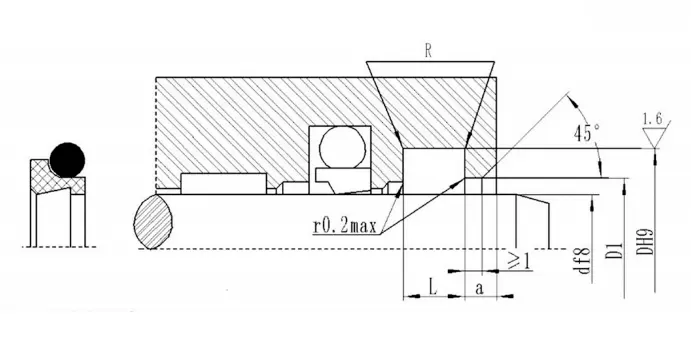

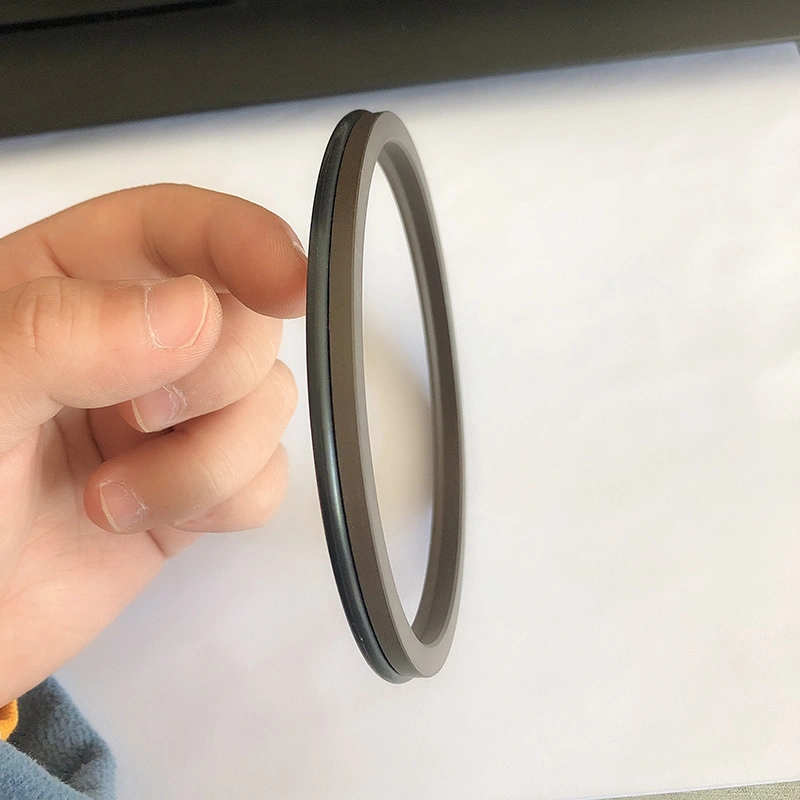

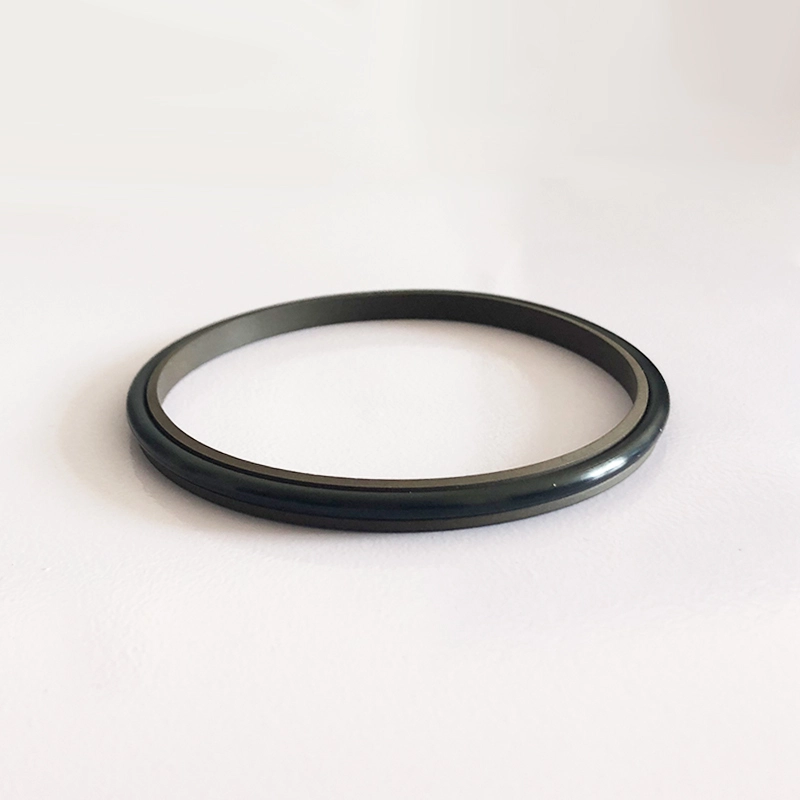

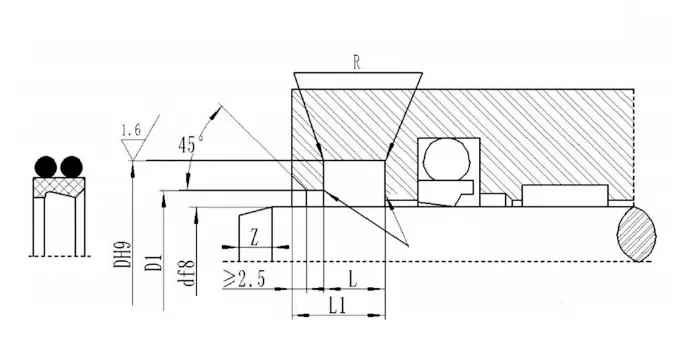

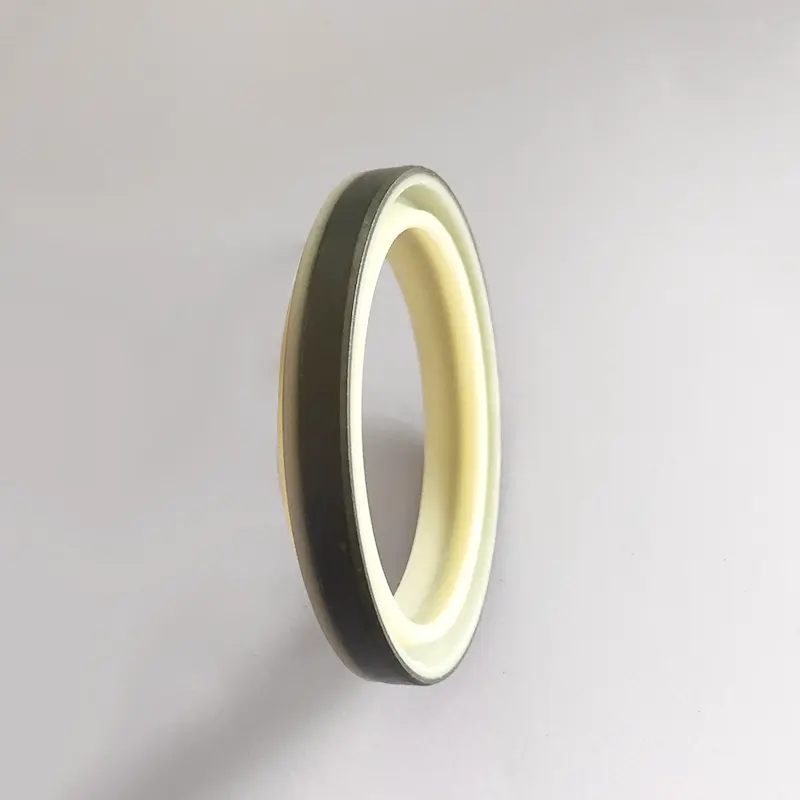

RCF01 und RCF02 sind Zwei-Wege-Staubdichtungen, die aus einem mit Anti-Wear-PTFE-Material gefüllten Doppel-Lip-Staubdichtungsring und einem O-förmigen Gummi-Ring bestehen. Der O-Ring liefert eine Vorspannungskraft, um den Verschleiß des PTFE-Rings auszugleichen. RCF01 eignet sich für starke Anlässe wie staubige oder kalte Umgebungen und hochfrequente Hugebewegungen. Split -Rillen sollten für Wellendurchmesser von weniger als 30 mm verwendet werden. RCF02 eignet sich zum Hinweis zur Bewegung der Bewegung, der Schwung oder der Spiralbewegungsbedingungen.

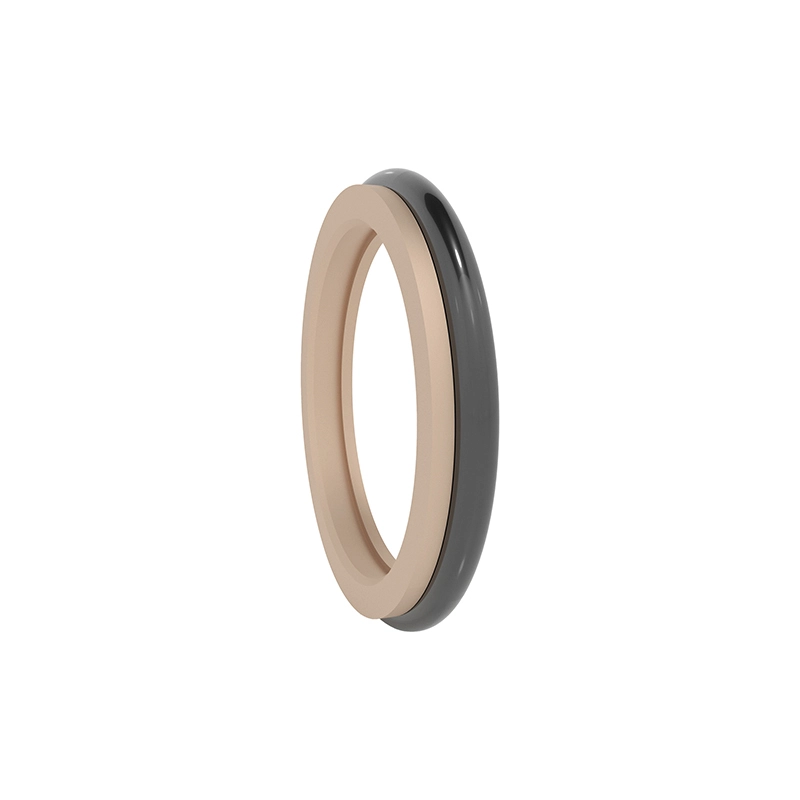

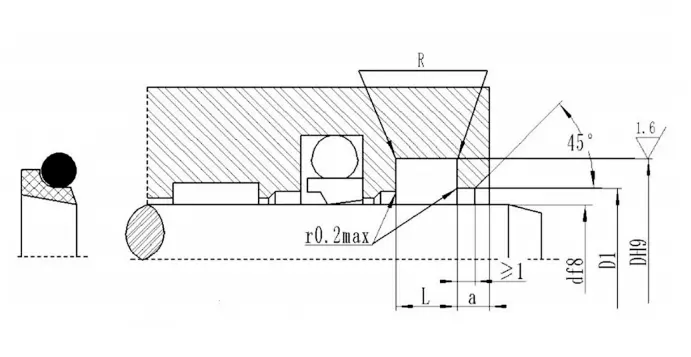

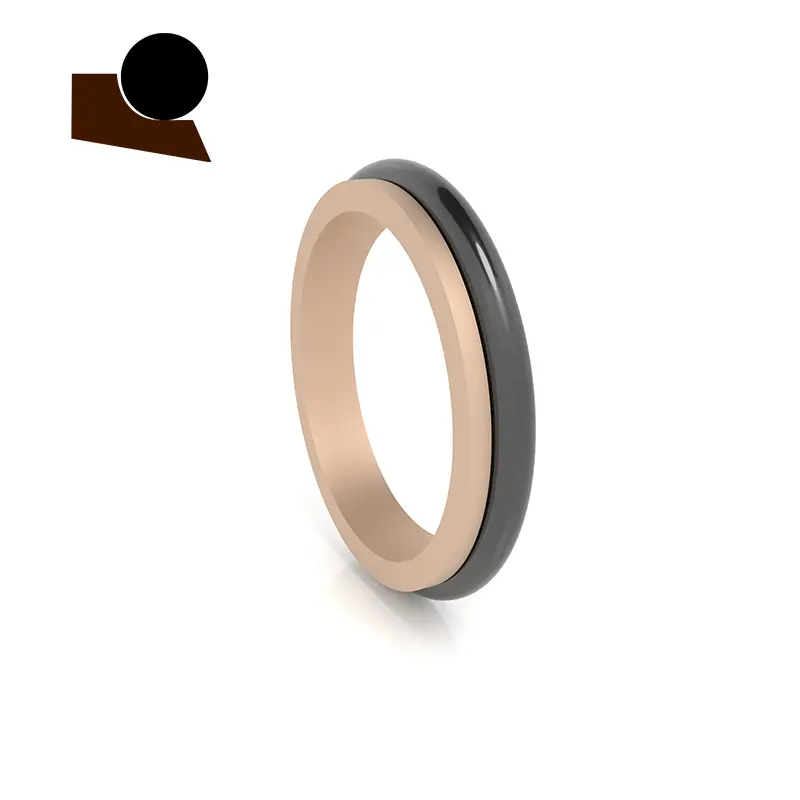

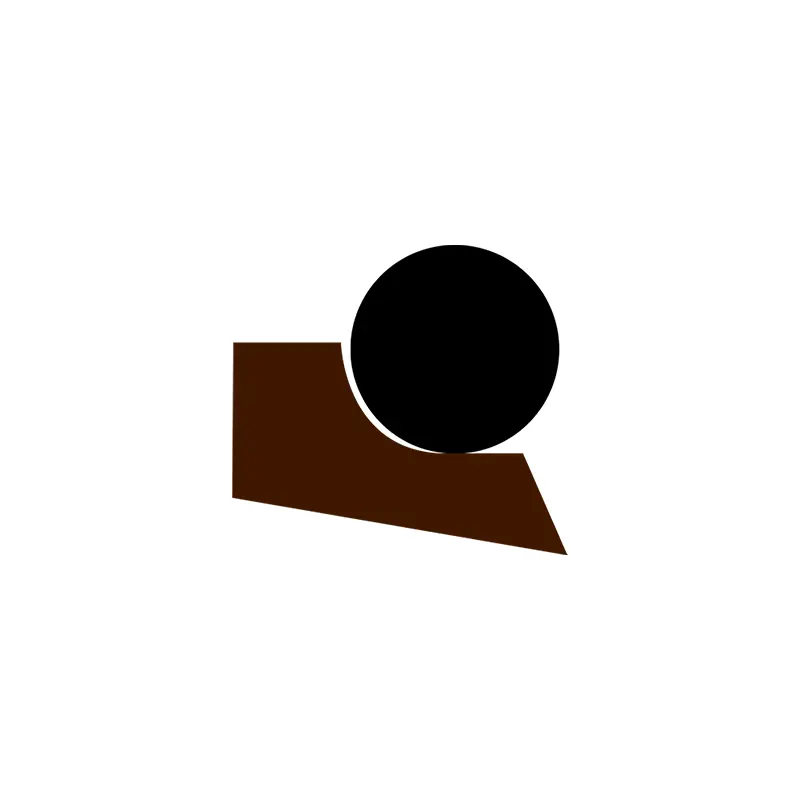

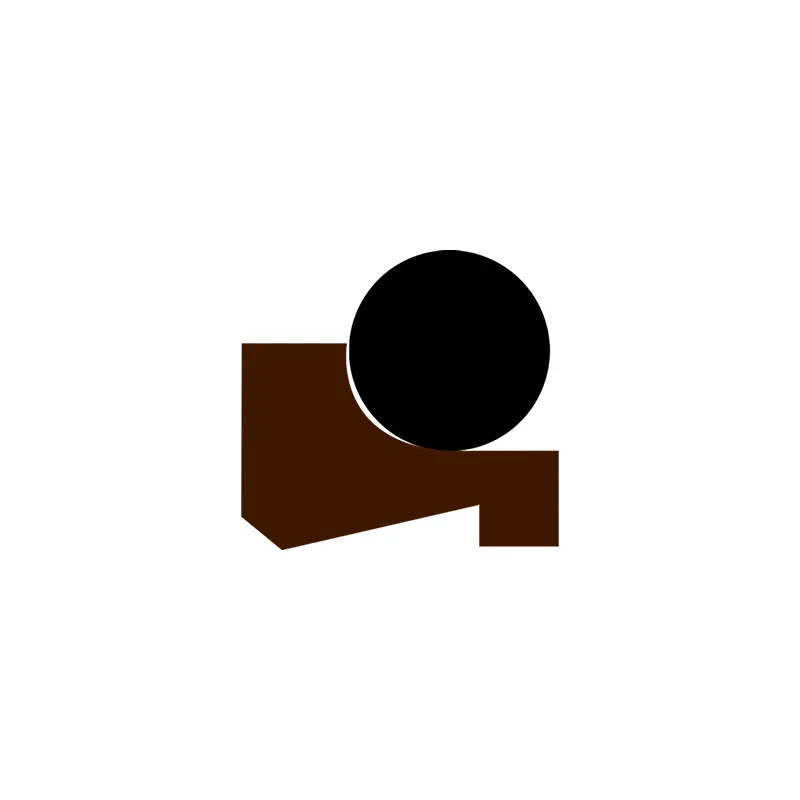

RCF03 ist ein Einweg-Staubring, der aus einem mit PTFE-Material und einem O-förmigen Gummi-Ring gefüllten Ein-Lip-Staub-Schaberring besteht. Seine Funktion besteht darin, Staub wegzukratzen und zu verhindern, dass das System kontaminiert wird. Es ist geeignet, um Bewegung, Schwing- oder Spiralbewegungsbedingungen zu revanchieren.

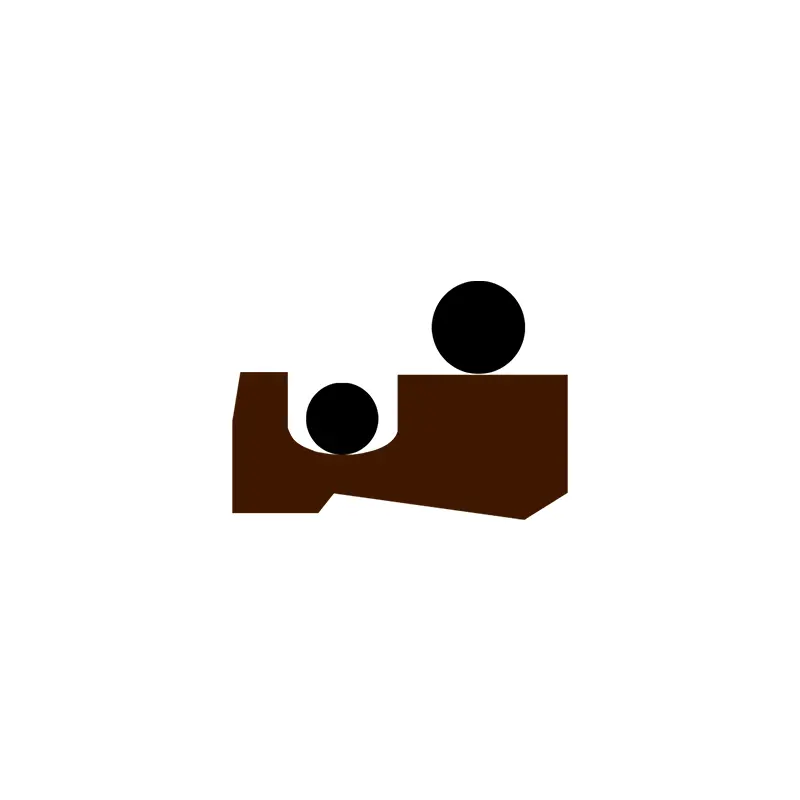

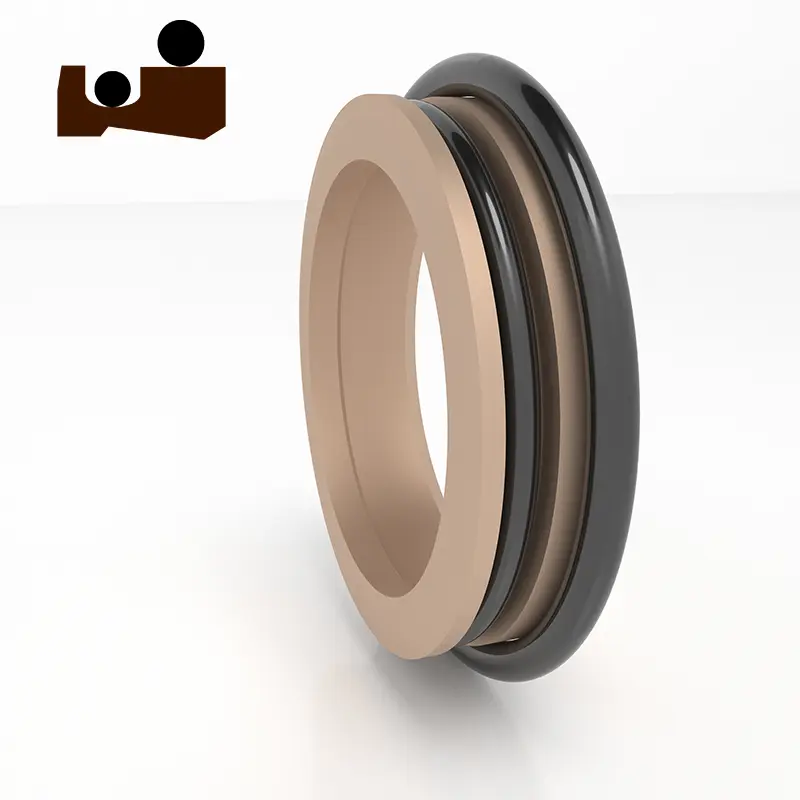

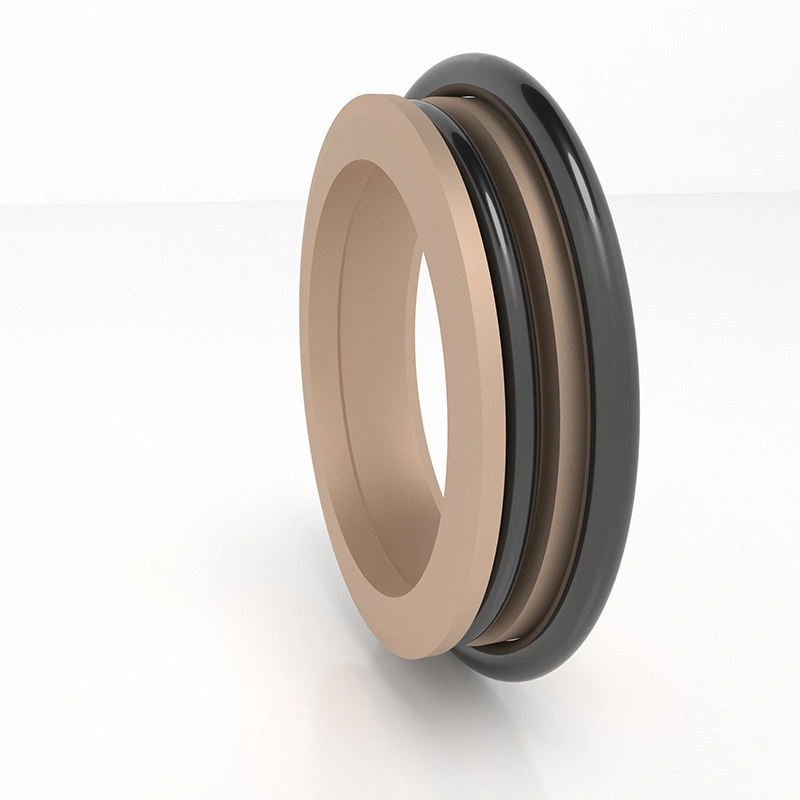

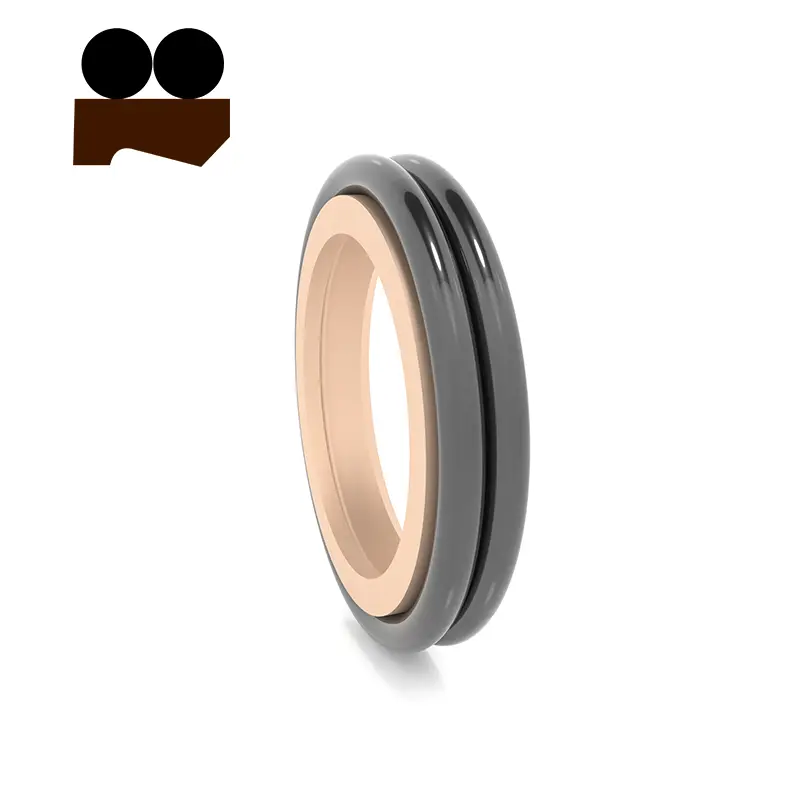

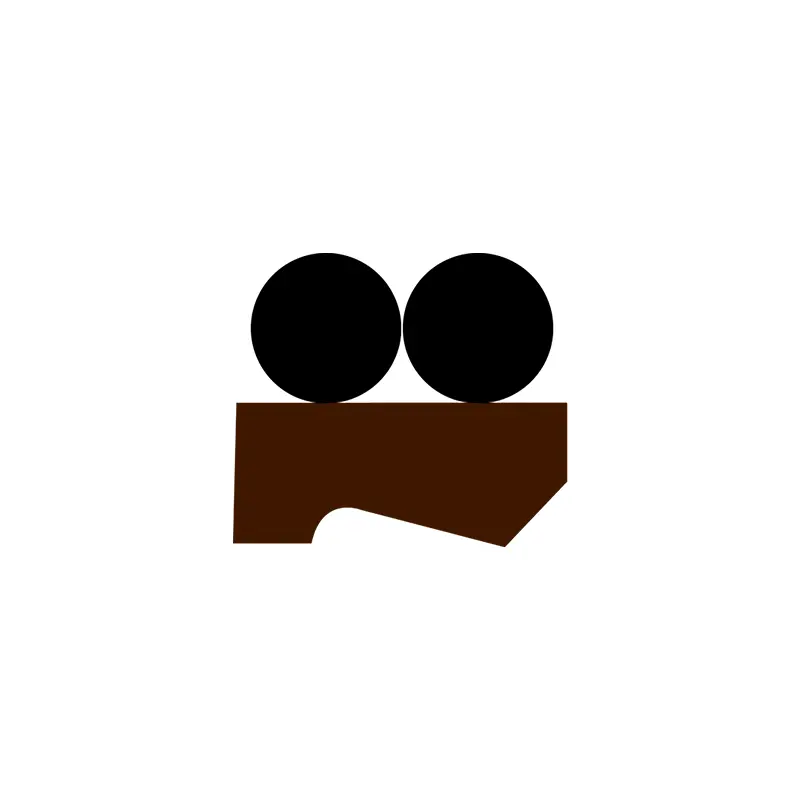

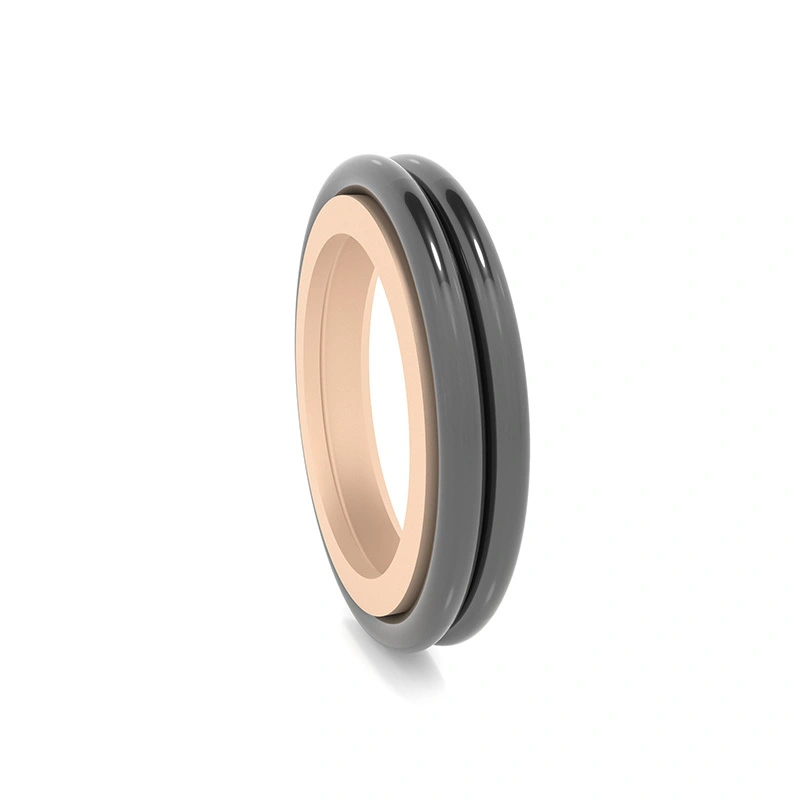

RCF04 und RCF05 sind doppelte Staubringe, die aus einem speziellen Ring mit einer Dichtlippe und einer staubfesten Lippe und zwei O-Ringen als Vorspannelemente bestehen, die zur Verbesserung der Gesamtdichtung verwendet werden. Es hat die Eigenschaften von langer Leben, geringer Reibung, keine Viskosität und hohe Zuverlässigkeit. RCF04 wird hauptsächlich in landwirtschaftlichen Maschinen, hydraulischen Pressen, Injektionsformmaschinen, hydraulischen Steuerungssystemen, Gabelstapler, Rollmaschinen, Kranen sowie Beladungs- und Entladungsmaschinen verwendet. RCF05 wird hauptsächlich in Hydraulikpressen, Injektionsformmaschinen, Rollmaschinen, metallurgischen Maschinen usw. verwendet. Es ist besonders für staubsichere Dichtungen von Kolbenstäben mit großem Durchmesser geeignet.

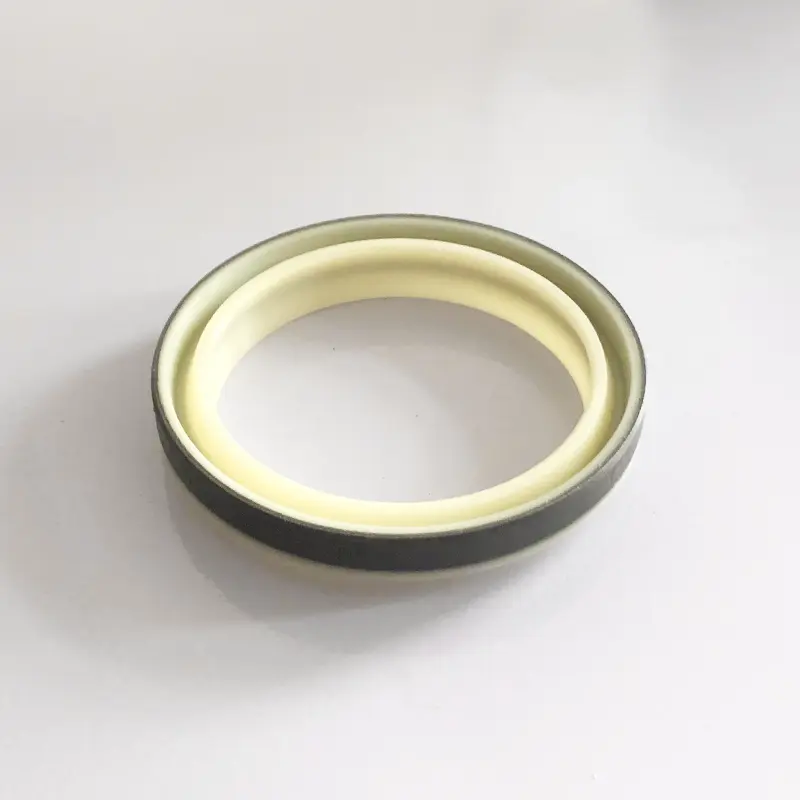

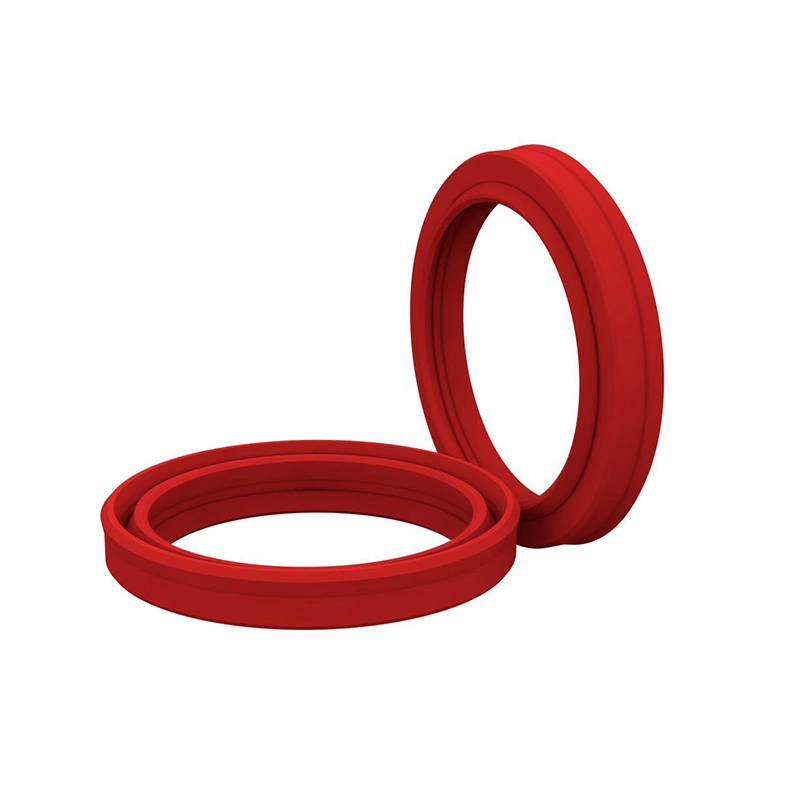

DHS-Staubring ist ein doppelter Funktionsstaubring, der sowohl einen guten staubsicheren Effekt als auch eine bestimmte Versiegelungsölfilmfunktion aufweist. Die Materialien sind Hochleistungs-Polyurethan, Nitrilkautschuk und Fluororubber.

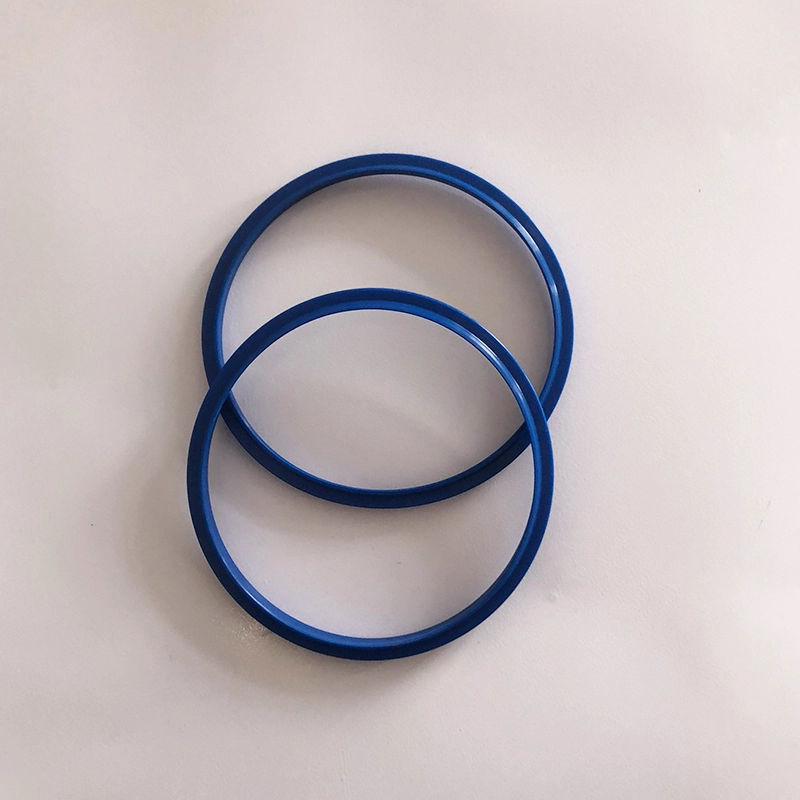

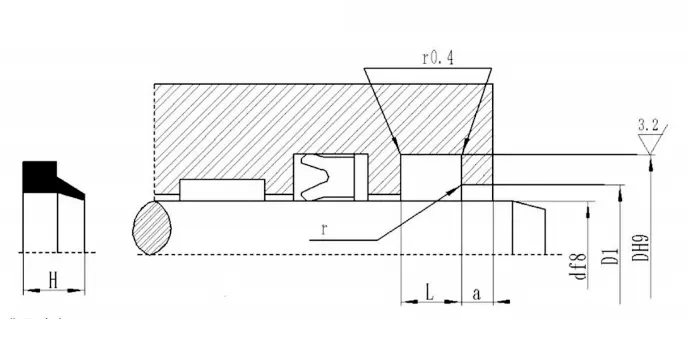

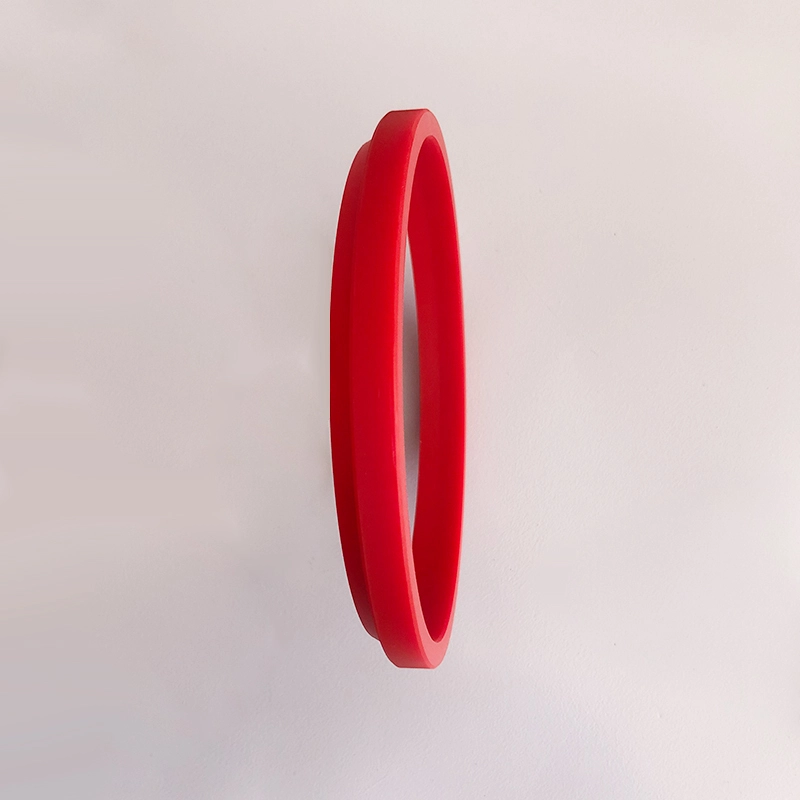

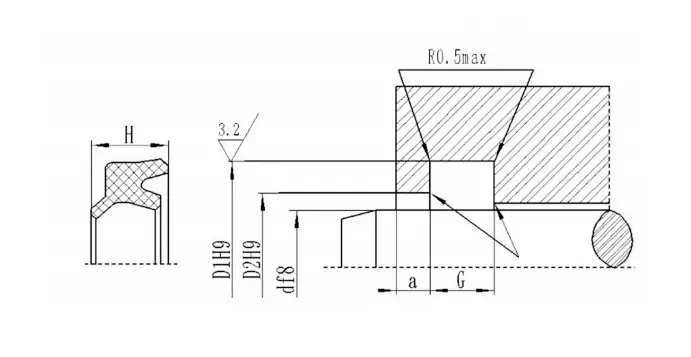

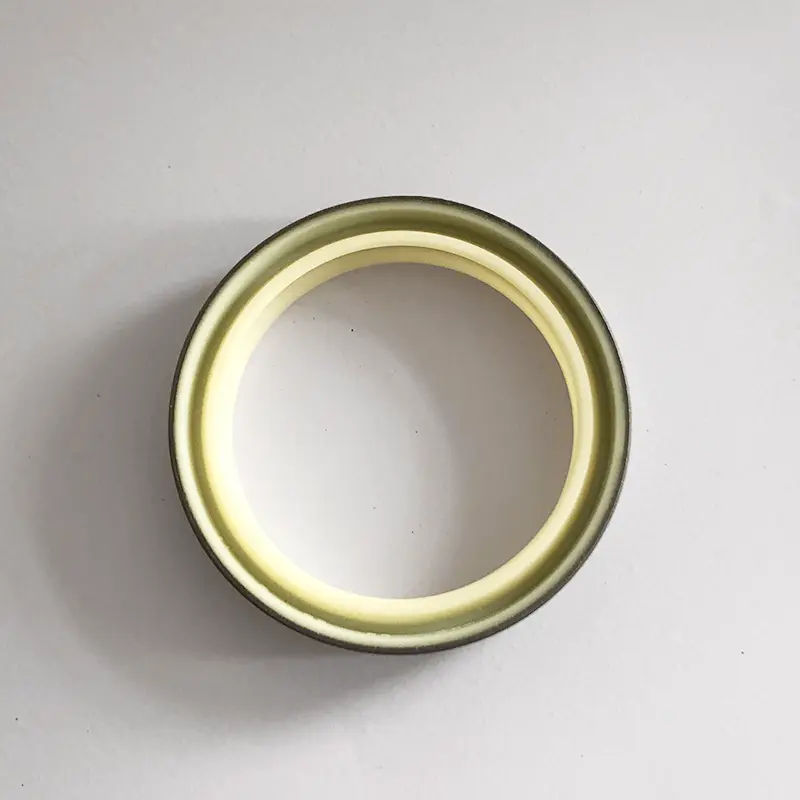

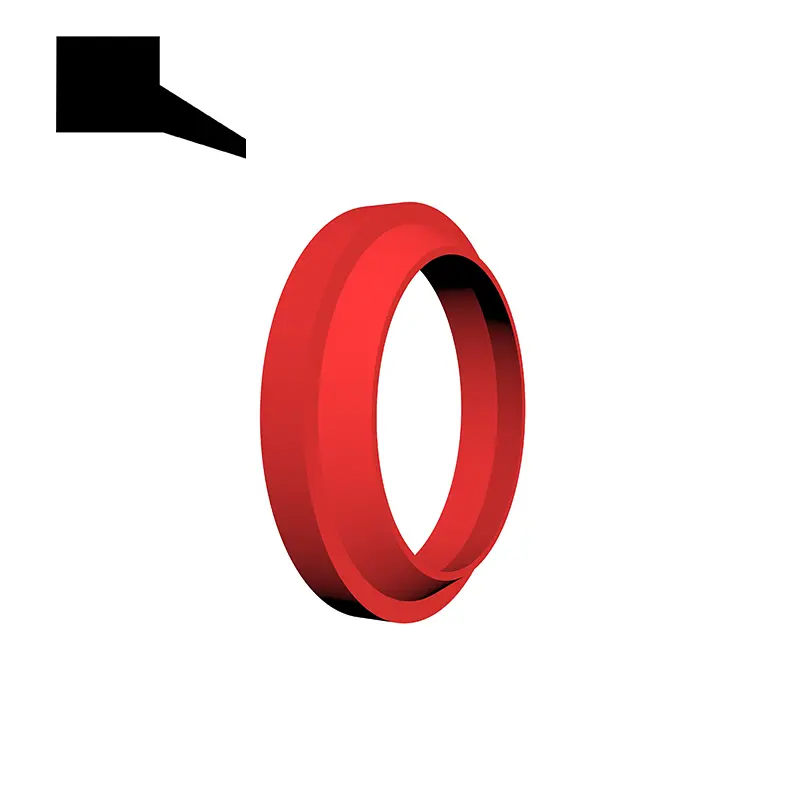

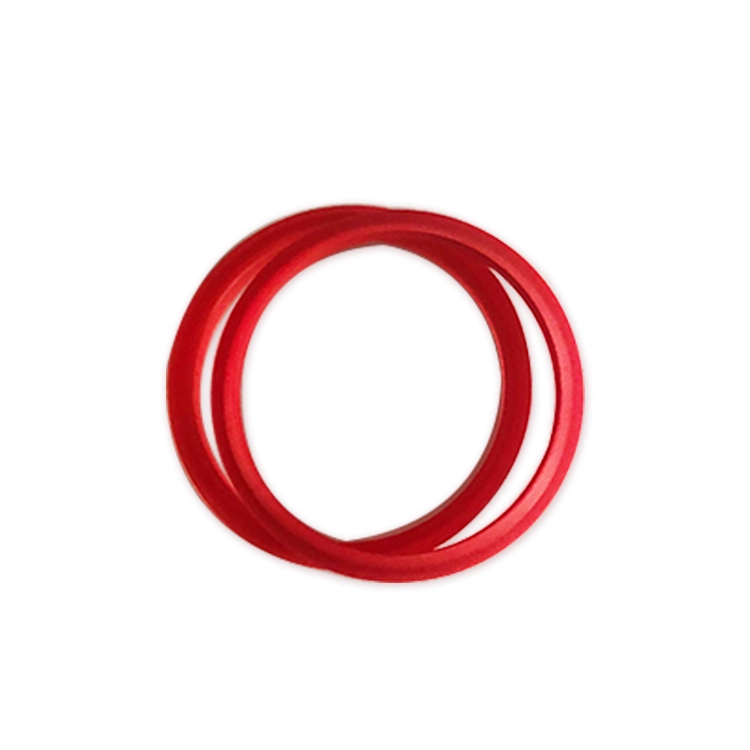

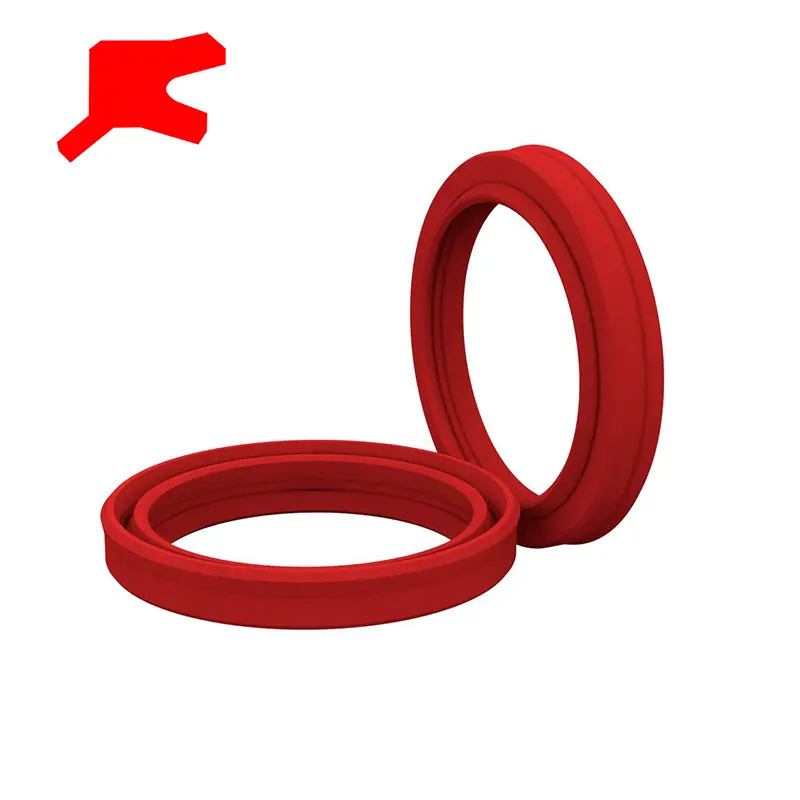

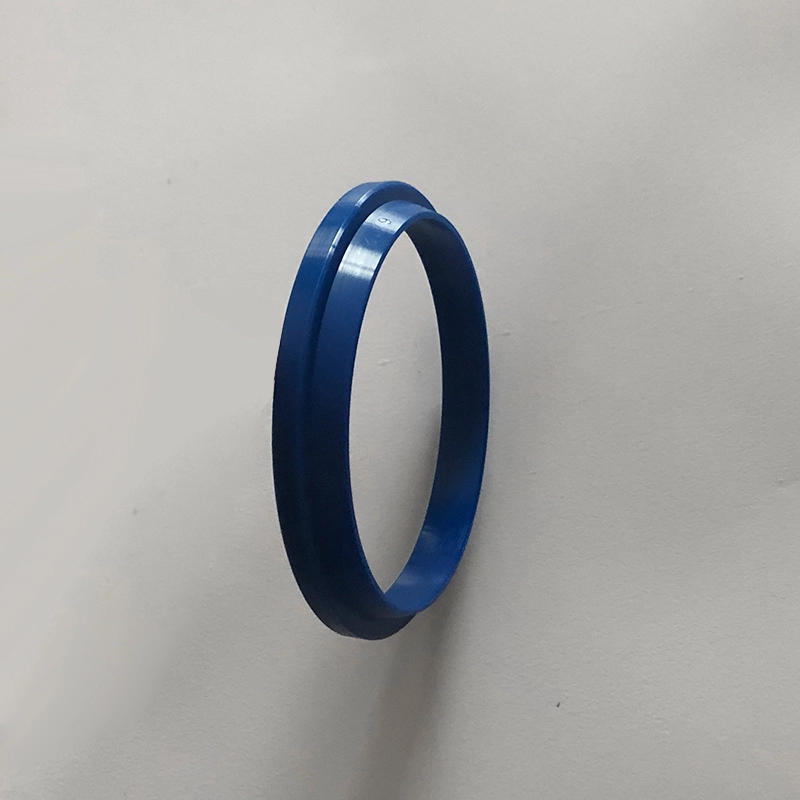

J-förmige und jA-förmige werden verwendet, um hydraulische Zylinderkolbenstangen oder Ventilstangen zum Kratzen von Staub zu revanchieren. Die Materialien sind Polyurethan (TPU/CPU) und Gummi. Die Rillen und Produktabmessungen und -Toleranzen entsprechen JB/T6657-93 und JB/T6656-93.

Staubring GSM wird verwendet, um zu verhindern, dass externe Schadstoffe das Hydrauliksystem und das Versiegelungssystem einmischen, und kann das Hydrauliköl in das Schmiersystem zurückgeben, ohne nach außen zu gehen, was die Auswirkung der Hilfsversiegelung hat. Die Materialien sind Nitrilkautschuk, Fluororubber und Polyurethan.

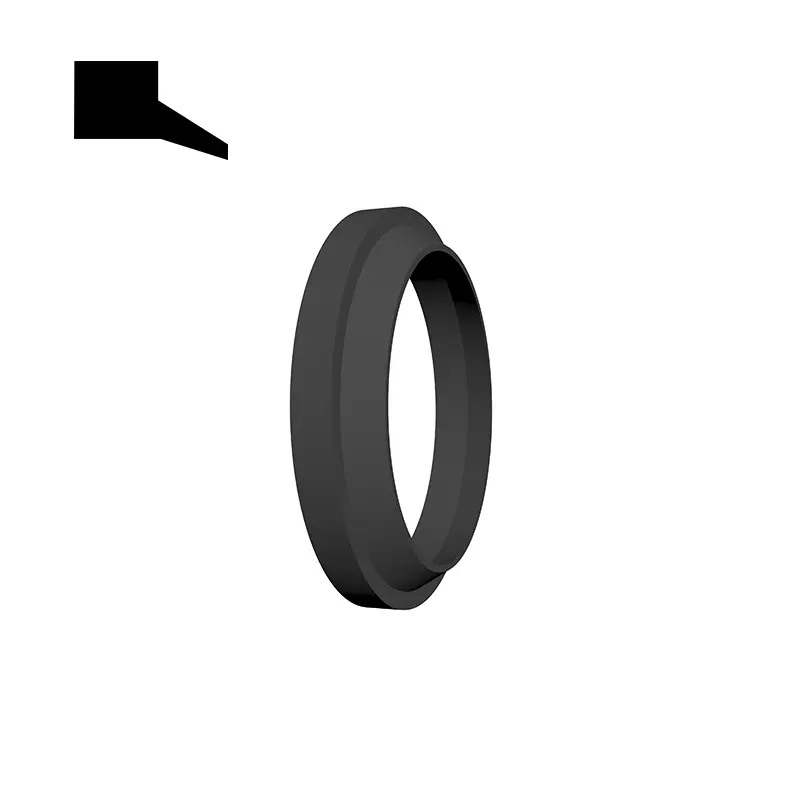

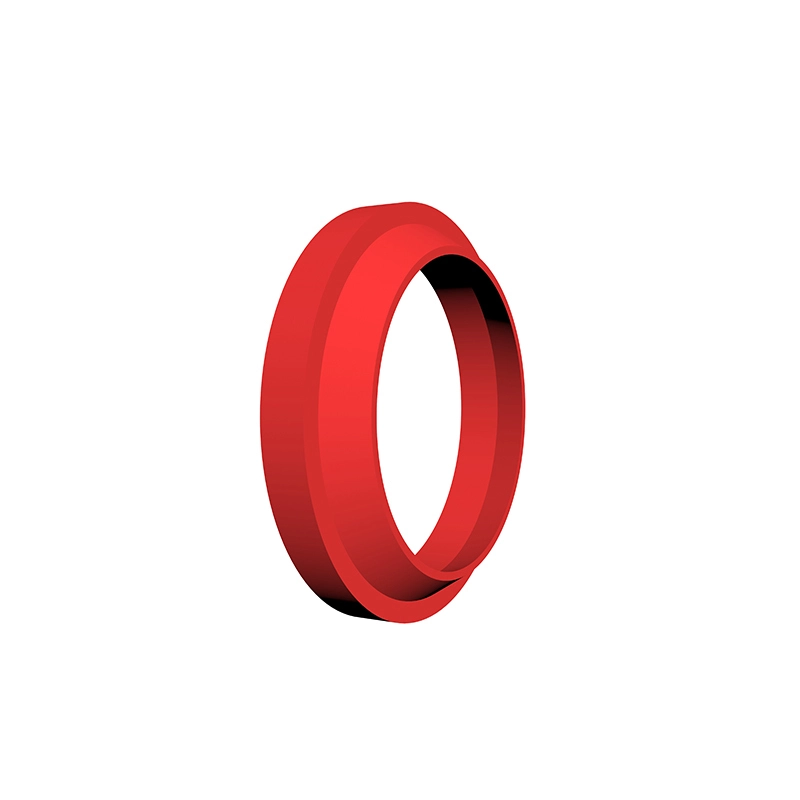

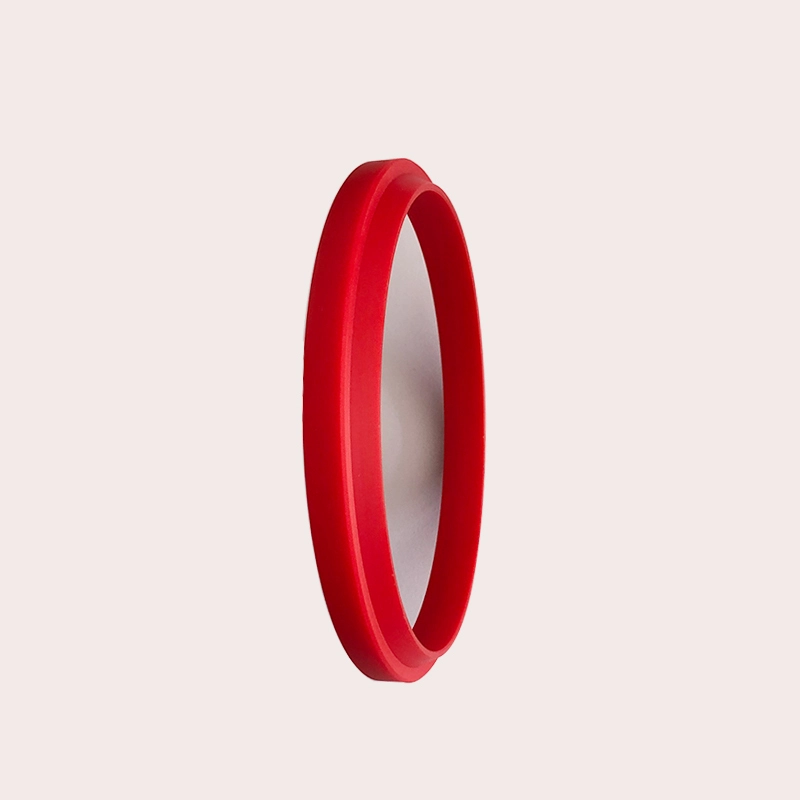

GP1- und GP6 -Staubringe werden verwendet, um zu verhindern, dass Schadstoffe in das Hydrauliksystem und das Versiegelungssystem einmischen. Das Material ist Nitril -Gummi -NBR und Fluororubber FKM wird bei hoher Temperatur ausgewählt. GP6 wird hauptsächlich zur staubsichtigen Versiegelung von Kolbenstangen großer Durchmesser verwendet.

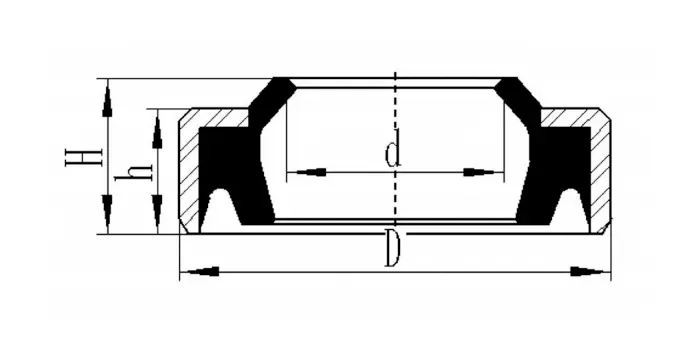

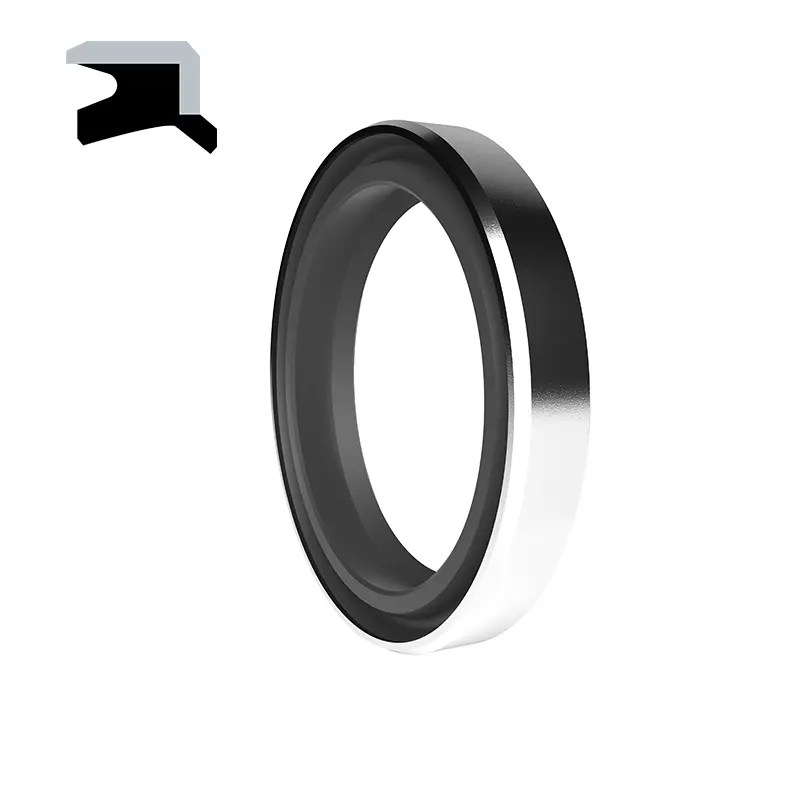

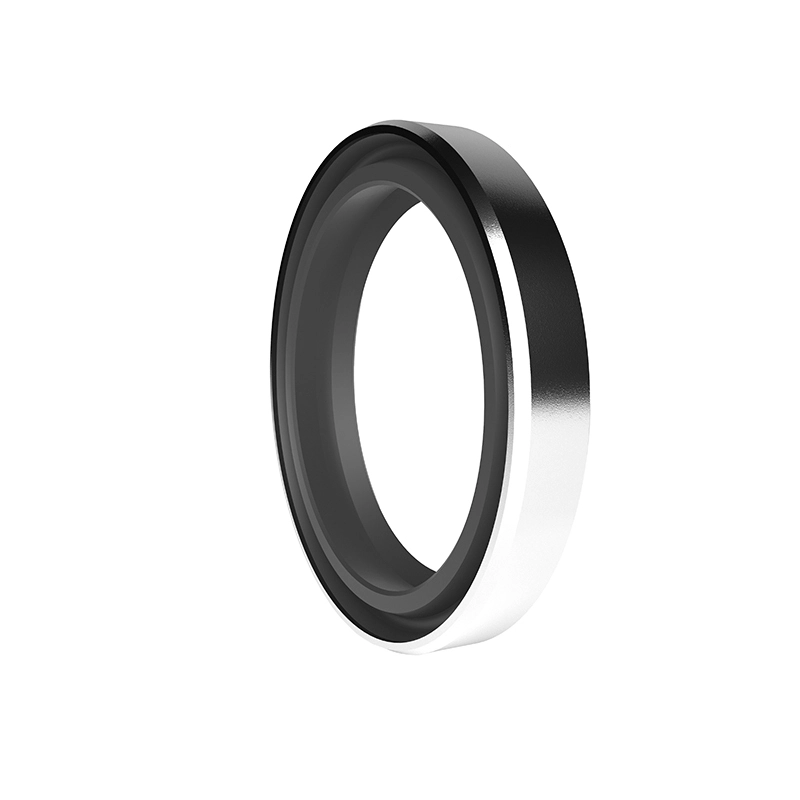

AF -Staubring wird verwendet, um zu verhindern, dass Staub-, Schmutz-, Sand- und Metallchips in den hydraulischen Zylinder gelangen. Reduzieren Sie das Kratzerrisiko, das durch externe Verunreinigungen verursacht wird, die in Schiebelemente eingebettet sind. Eine ausgezeichnete staubsichere Wirkung kann durch das spezielle Design der staubsichtigen Ringlippe erzielt werden. Der Ring hat die Eigenschaften einer starken Verschleißfestigkeit, einer geringen dauerhaften Verformung und dem Widerstand gegen externe mechanische Auswirkungen. Der staubsichere Ring kann fest in der entsprechenden Position der axialen offenen Rille installiert werden, indem die Interferenzanpassung zwischen dem äußeren Durchmesser der Dichtungsnut und des Metalls verwendet wird. Die Anpassung ist bündig, sodass die Lippe gegen Schäden, die durch externe Gründe verursacht werden, sehr schützend ist. Aus technischer Sicht ist der AF -Staubring vom Typ AF eine geeignete Zylinderkopfdichtungsvorrichtung.

Produktfunktionen und Anwendungen:

Bestellbeispiel:

Auftragsmodell RCF01-80-PTFE3-R01

RCF01-Model 80-Wellen-Durchmesser PTFE3 General modifiziertes PTFE R01-Matching-Gummi-Material Code

Nitril-Gummi (NBR)-R01 Fluororubber (FKM) -R02

Auftragsmodell RCF02-80-PTFE3-R01

RCF02-Model 80-Wellen-Durchmesser Ptfe3-universal modifiziertes PTFE R01-Matching-Gummi-Material Code

Nitril-Gummi (NBR)-R01 Fluororubber (FKM) -R02

Auftragsmodell RCF03-80-PTFE3-R01

RCF03-Model 80-Wellen-Durchmesser PTFE3-universal modifiziertes PTFE R01-Matching-Gummi-Material Code

Nitril-Gummi (NBR)-R01 Fluororubber (FKM) -R02

Auftragsmodell RCF04-80-PTFE3-R01

RCF04-Model 80-Wellen-Durchmesser Ptfe3-universal modifiziertes PTFE R01-Matching-Gummi-Material Code

Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02

Auftragsmodell RCF05-80-PTFE3-R01

RCF05-Model 80-Wellen-Durchmesser PTFE3 General modifiziert PTFE RO1-Matching-Gummi-Material Code

Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02

Bestellmodell: DHS-130*143*8/9.5-R01 D*D1*G/H

J-Typ-Staubdichtung

JA -Staubdichtung

GSM

Die Staubdichtungs-GSM ist mit der Bestellnummer markiert, Beispiel: GSM4048 40-Wellendurchmesser D 48-Kombu-Bodendurchmesser D.

GP1

BEISPIEL BEISPIEL: GP1-70*82*4/8 Modell-D*d*l/h

GP6

Markierungsmethode: GP6-70*80.6*5.3/7 Modell-D*d*l/h

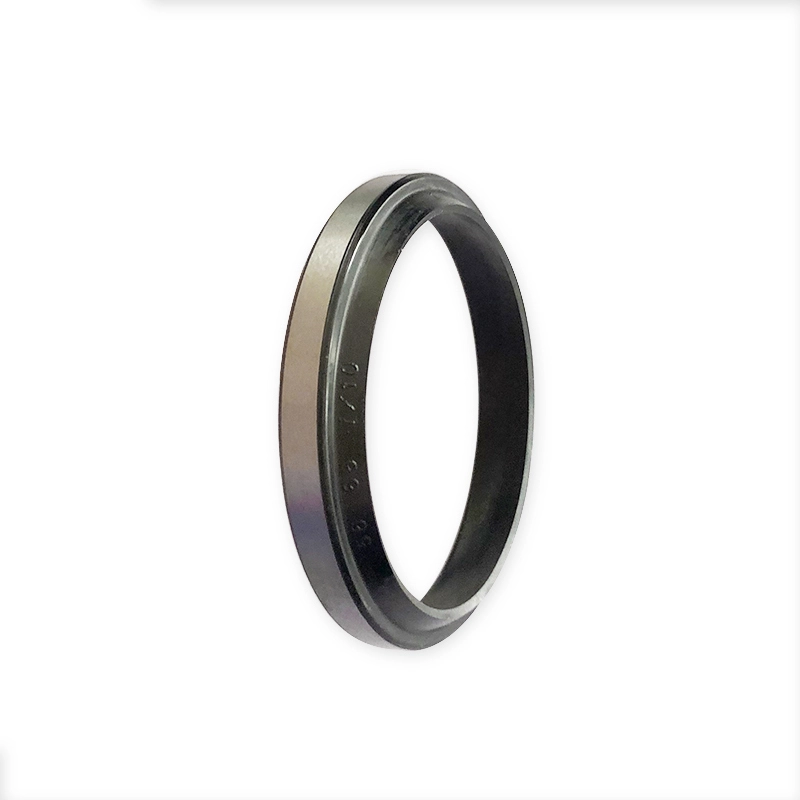

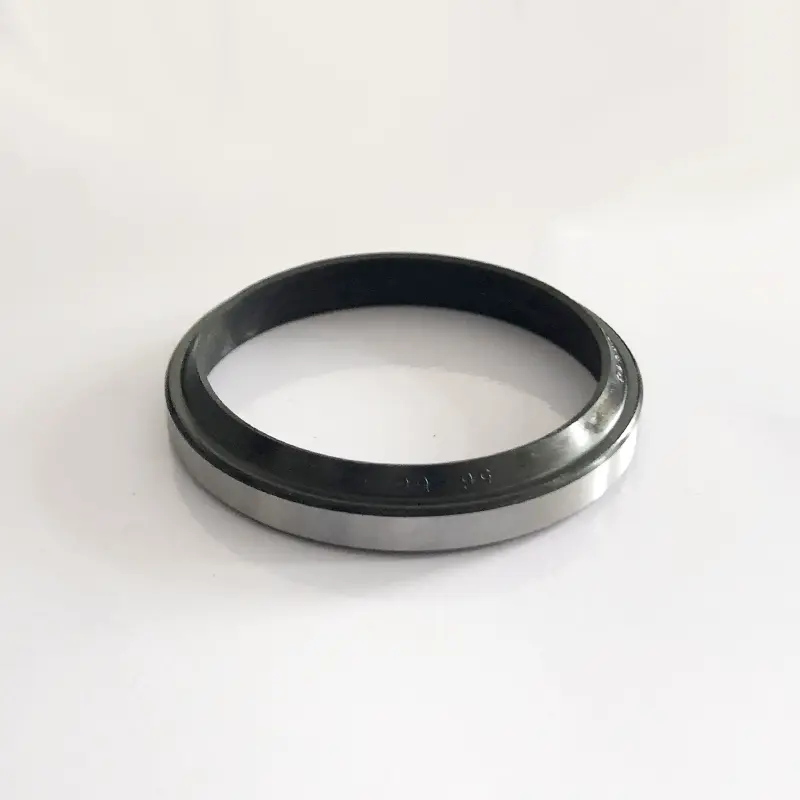

VON

DKB

Spezifikationen
