Hydraulische Dichtungen für Kolben und Kolbenstäbe sind ein einheitlicher Name für eine Klasse von Hydraulikdichtungen, aber wir haben viele verschiedene Modelle unterteilt, und die Eigenschaften und der Fokus verschiedener Modelle werden auch unterschiedlich sein. Als professioneller Hersteller können wir Ihnen sehr gerne vorstellen. Wenn Sie andere individuelle Anforderungen haben, können Sie uns natürlich auch für ein tieferes Verständnis in Verbindung setzen.

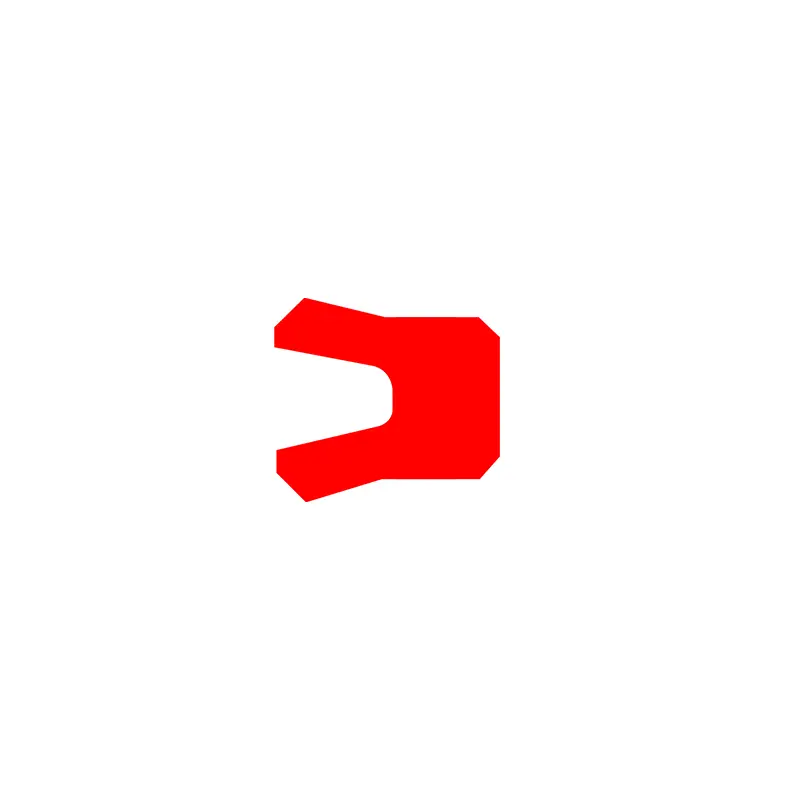

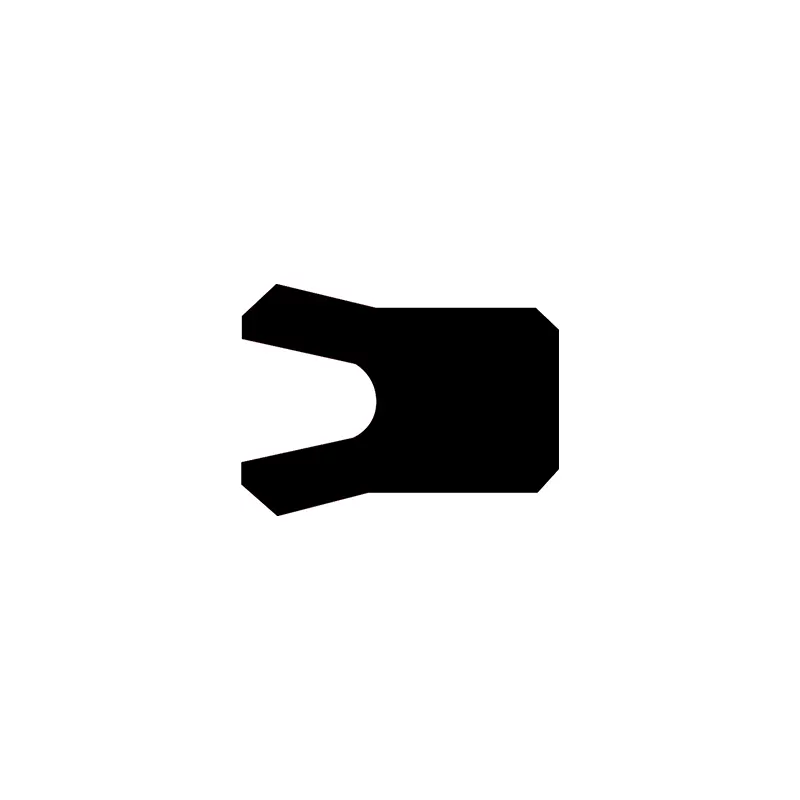

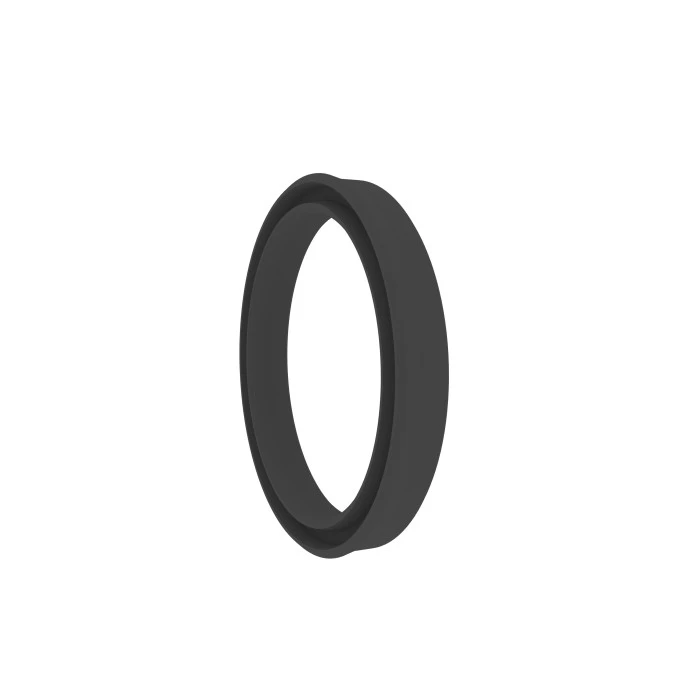

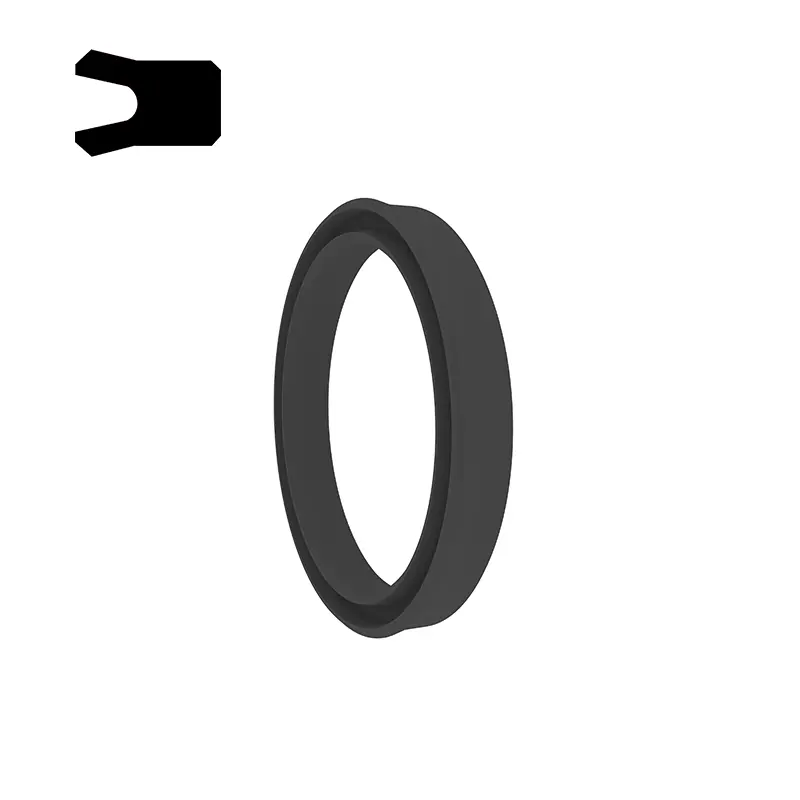

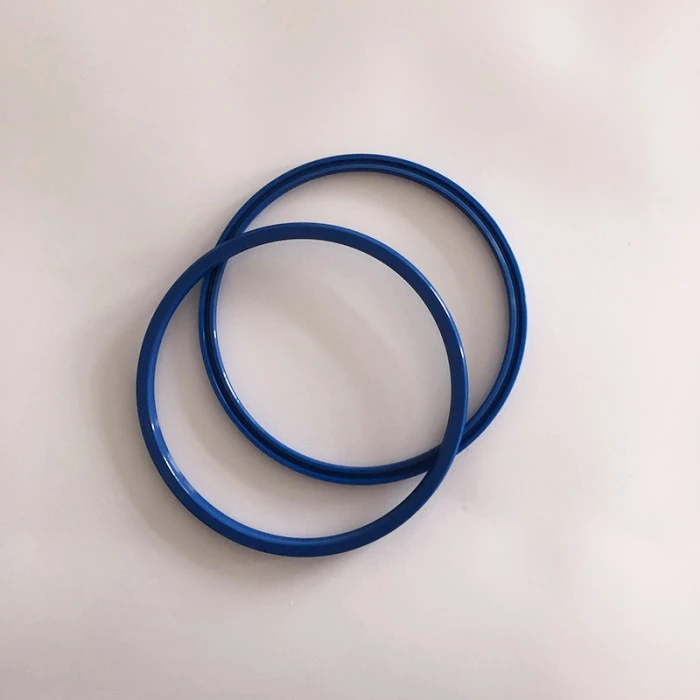

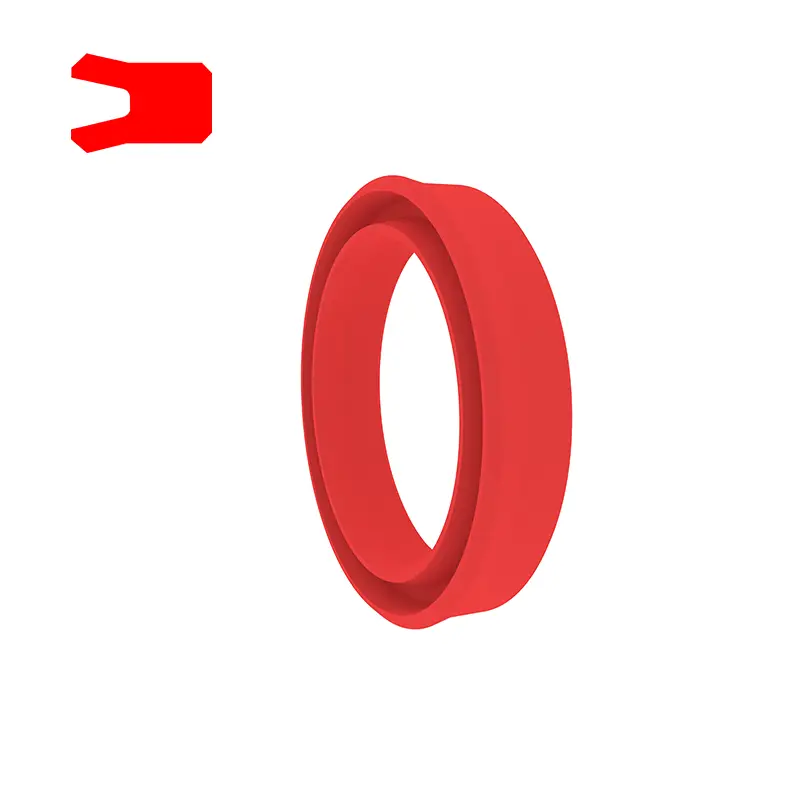

Un-Typ-Siegel ist ein symmetrisches Siegel, das speziell für Kolben oder Kolbenstangen verwendet wird und in Wandermaschinen, leichten Industriemaschinen, landwirtschaftlichen Maschinen, Kranen, Automobilen, Forstmaschinen, Bergbaumaschinen usw. verwendet wird.

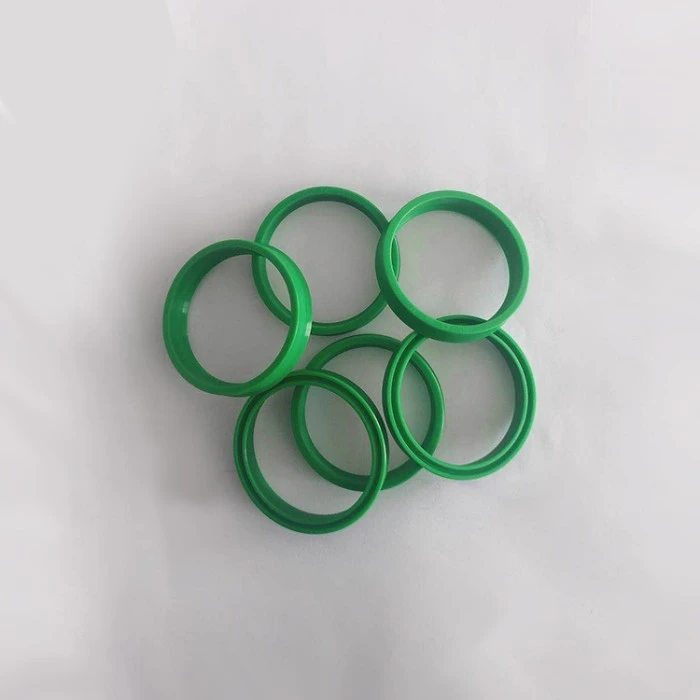

Das UHS-Siegel ist ein symmetrisches Siegel für sowohl Löcher als auch Wellen mit einem kleineren Querschnitt, der in der integrierten Rille installiert werden kann. Ein Haltering ist an der Wurzel erforderlich, wenn sie unter 16 bis 32 MPa verwendet werden.

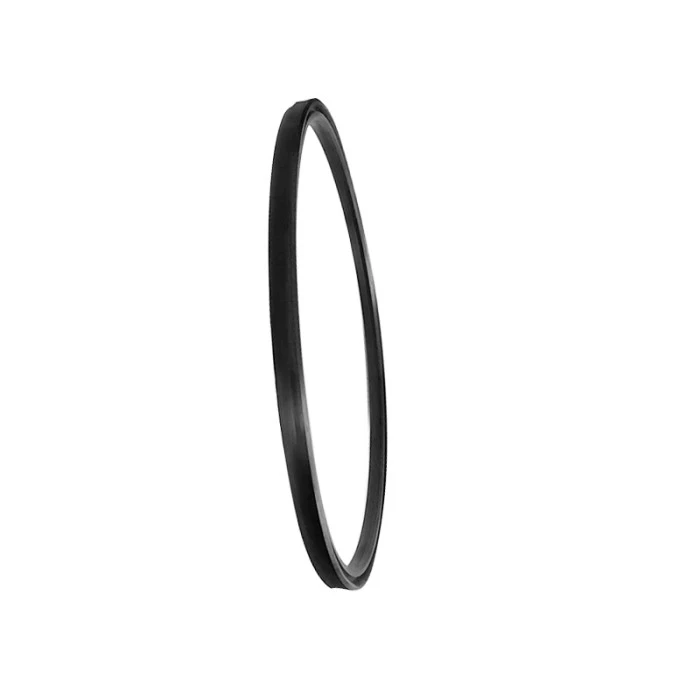

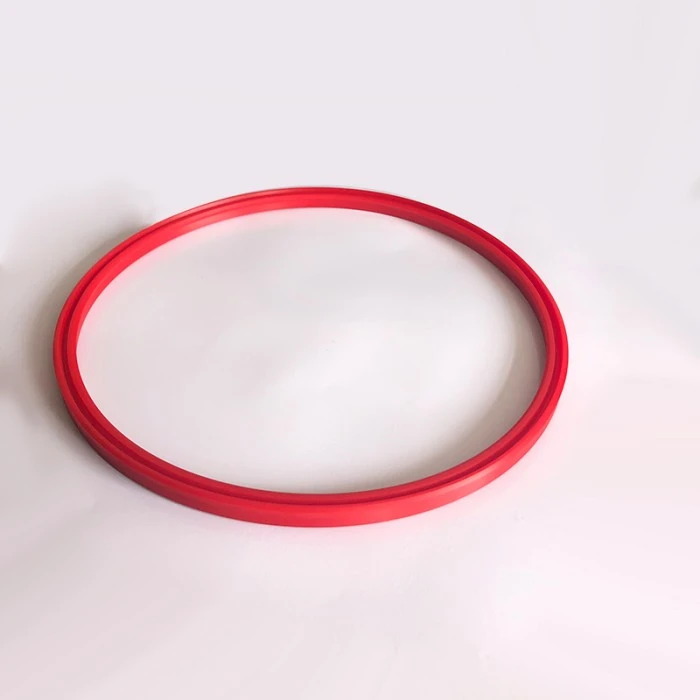

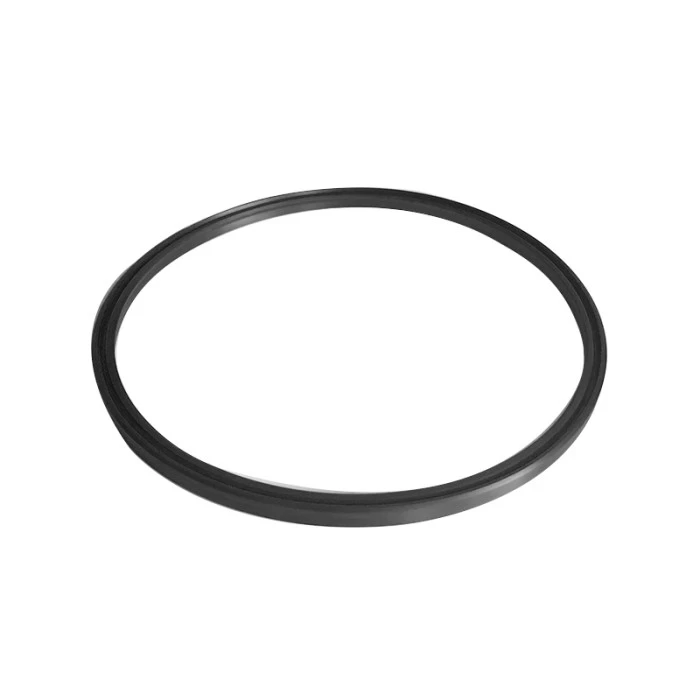

Das RCBKY-Siegel ist ein symmetrisches Siegel für sowohl Löcher als auch Wellen mit einer guten dynamischen und statischen Dichtungsleistung. Es wird hauptsächlich für die Versiegelung großer Durchmesser verwendet, und das Material ist Nitrilkautschuk (NBR).

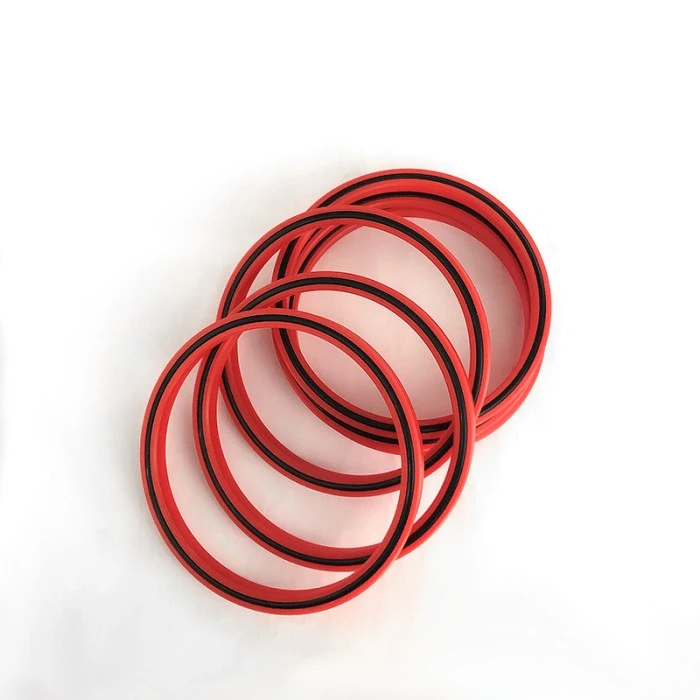

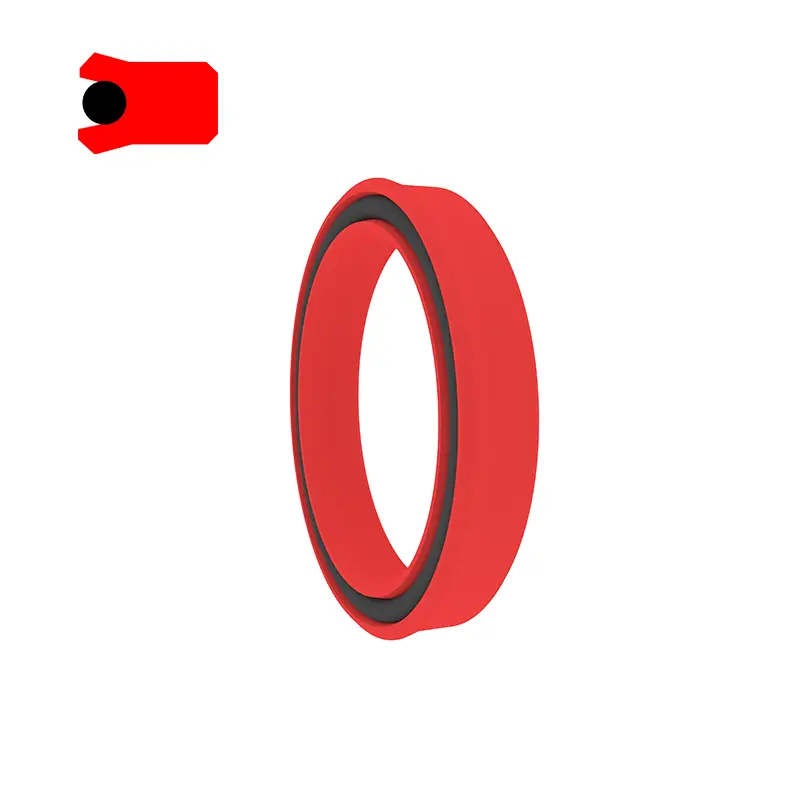

Das BA-Typ-Siegel ist ein symmetrisches Siegel für sowohl Löcher als auch Wellen, die hauptsächlich zum Versiegelung von Kolben, Kolbenstäben, Schmiedensmaschinen und hydraulischen Geräten für Gehgere verwendet werden. Merkmale:
1. unempfindlich gegenüber Vibrationsbelastungen und Druckspitzen
2. gute Anti-Extrusion-Fähigkeit
3.. Bessere Versiegelung unter keiner Last und niedrigen Temperaturen
Geeignet für harte Arbeitsbedingungen

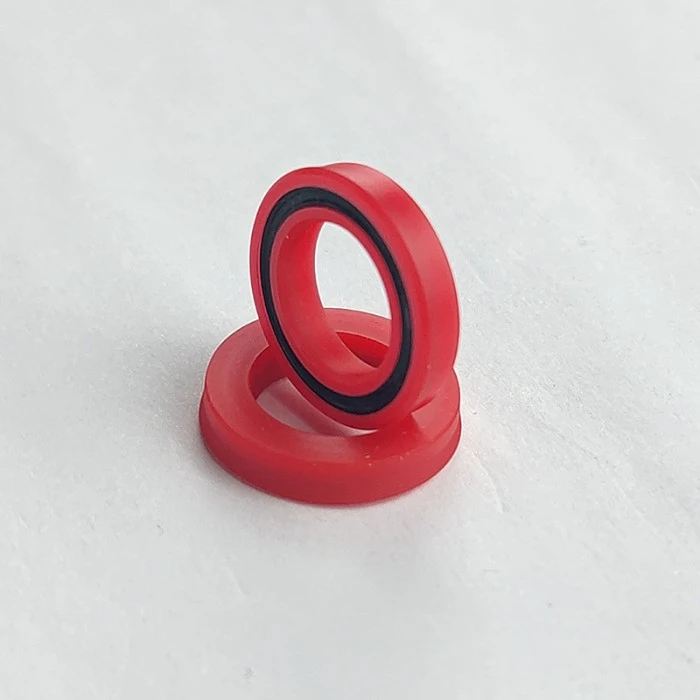

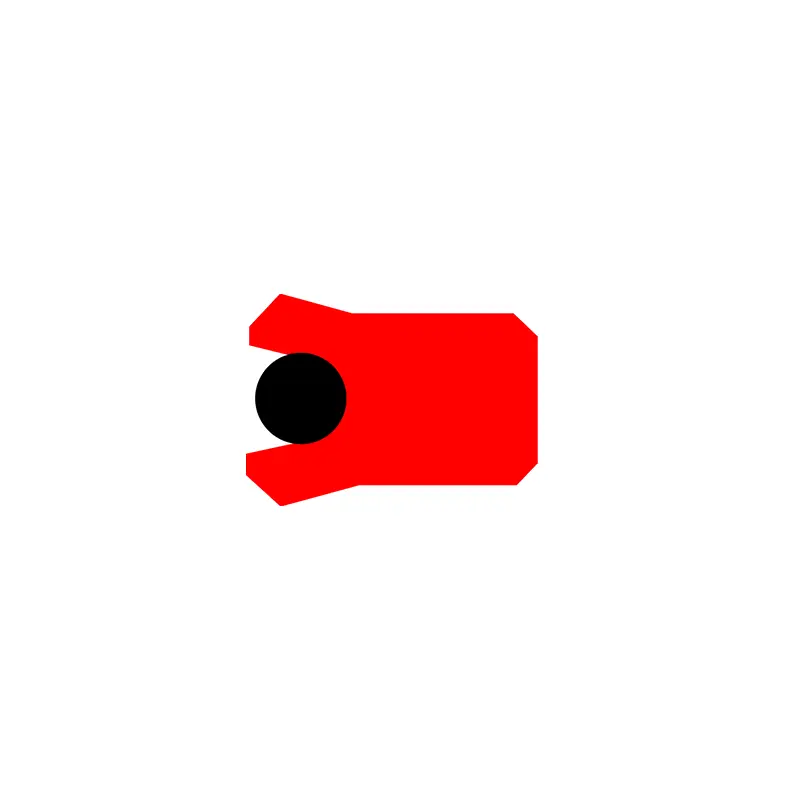

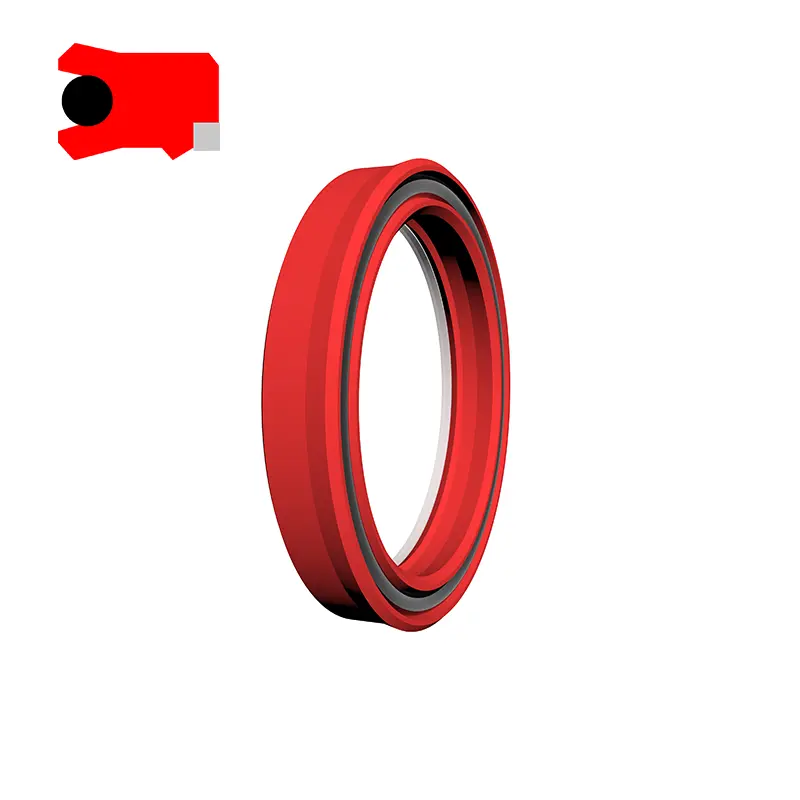

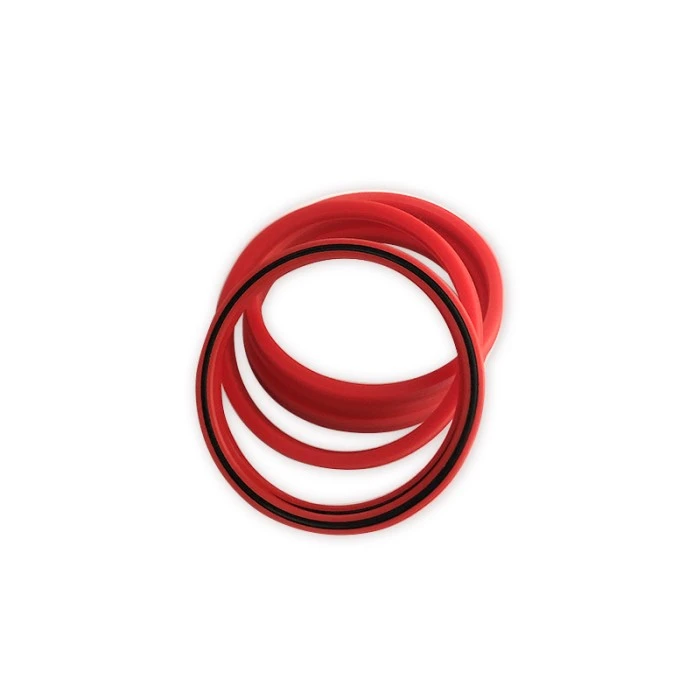

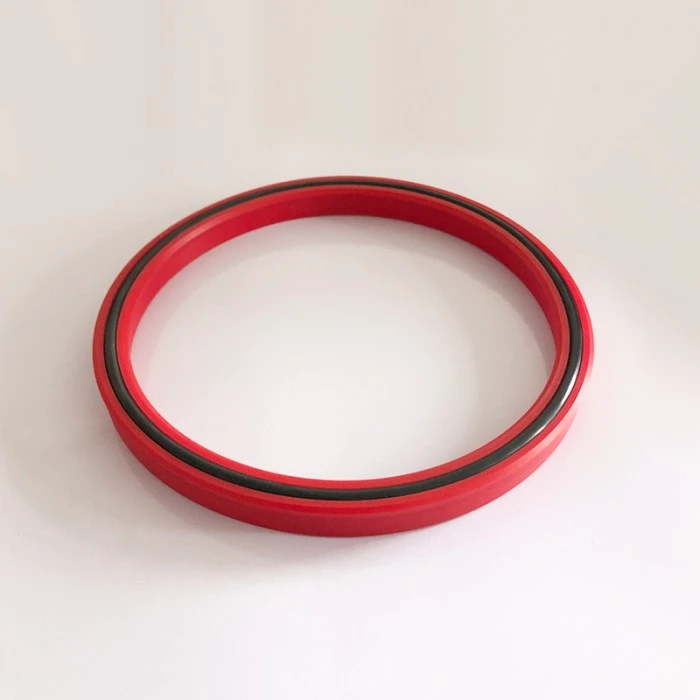

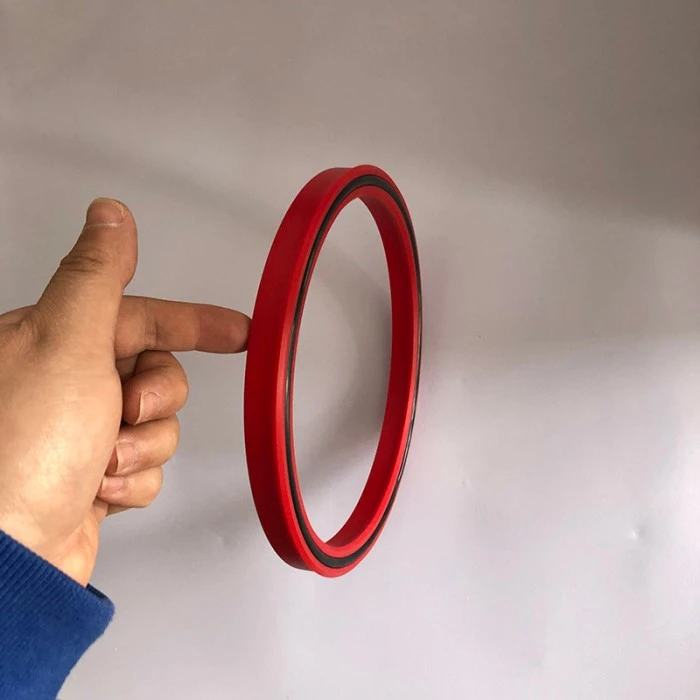

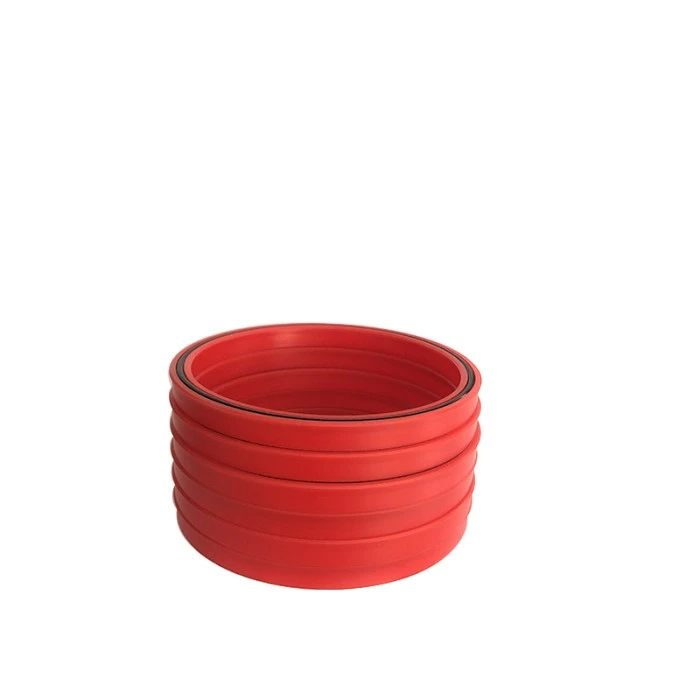

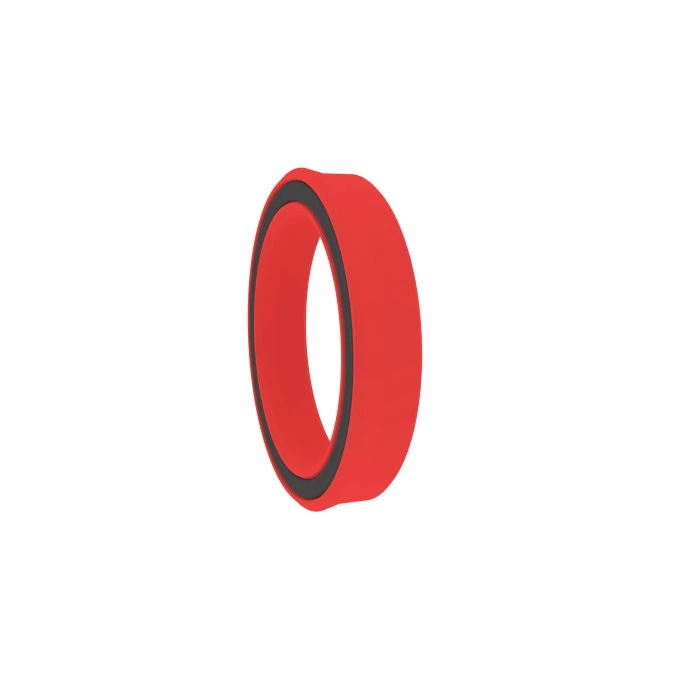

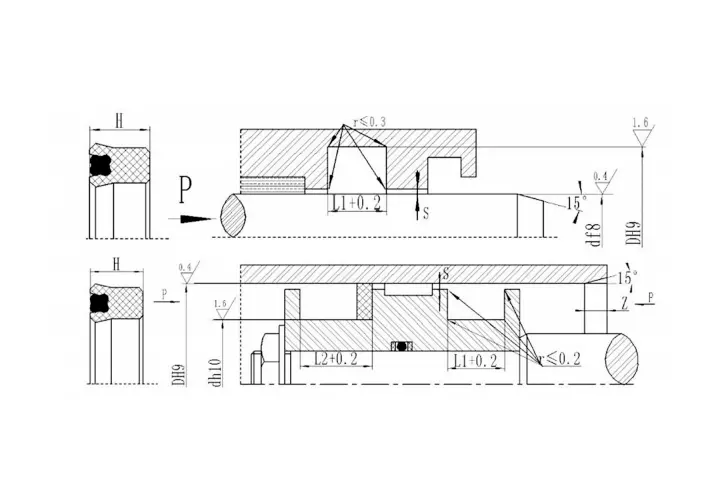

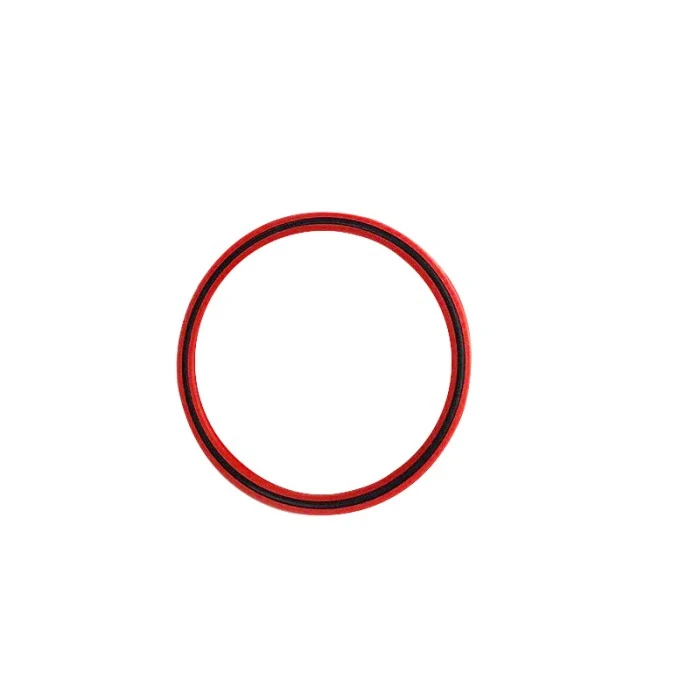

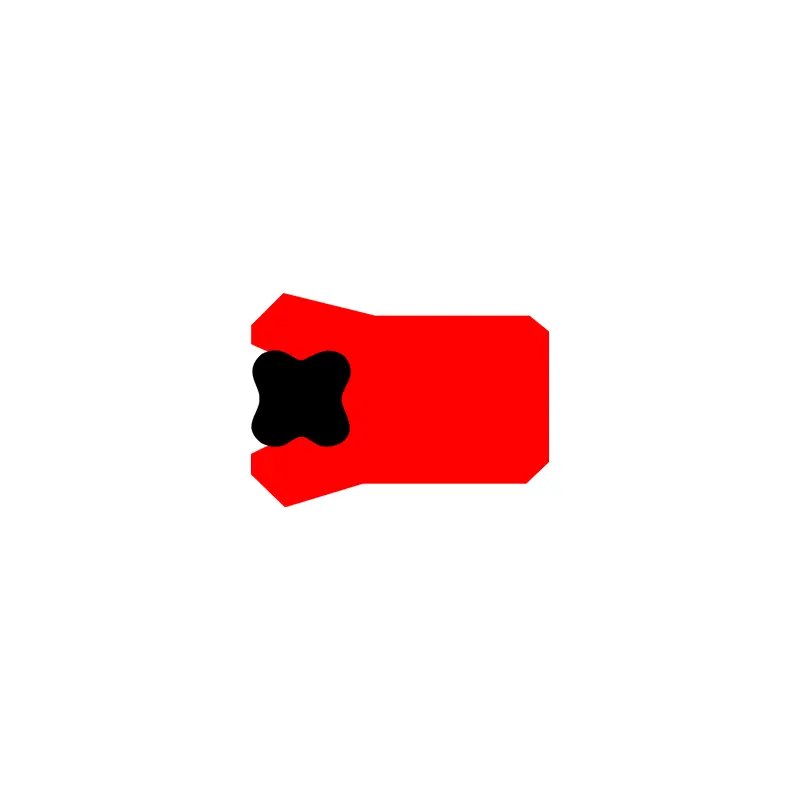

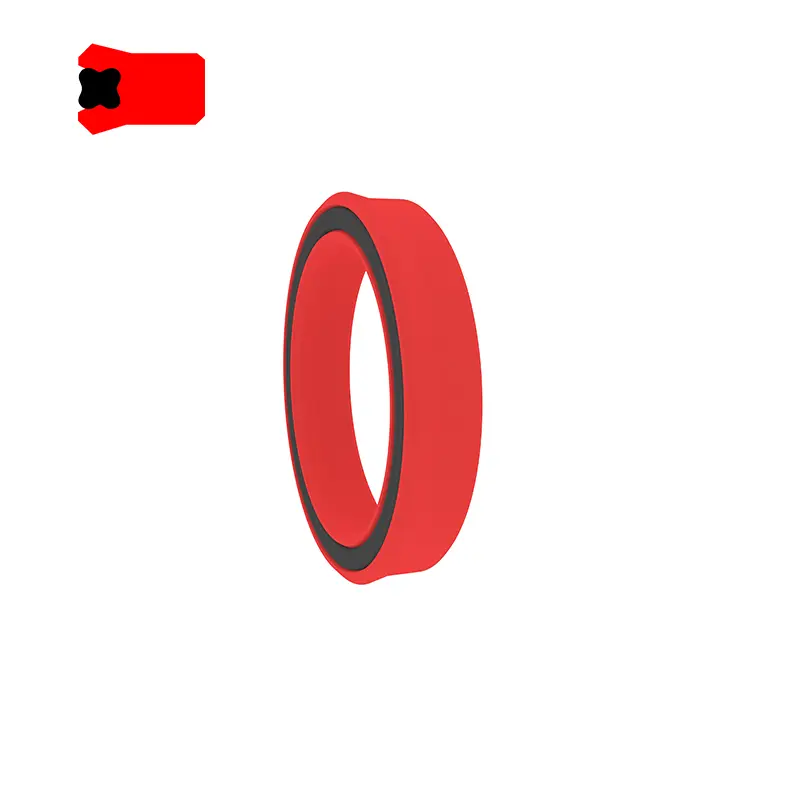

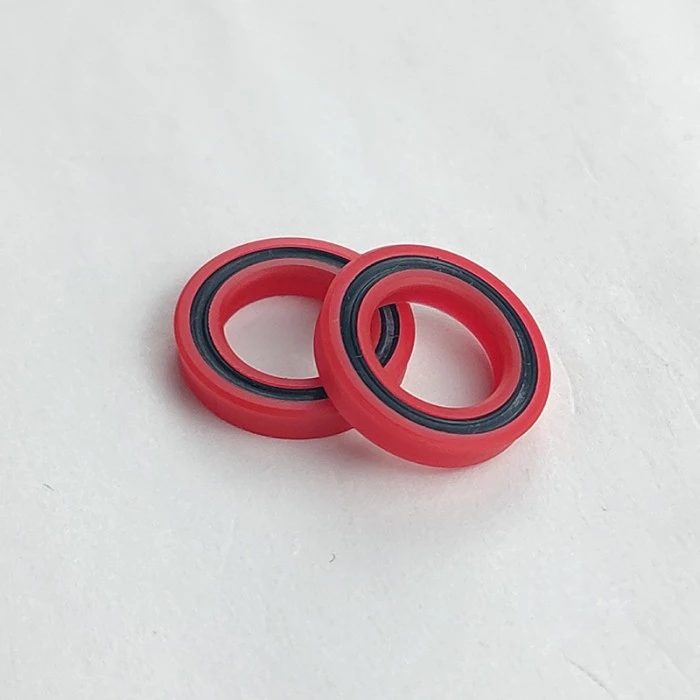

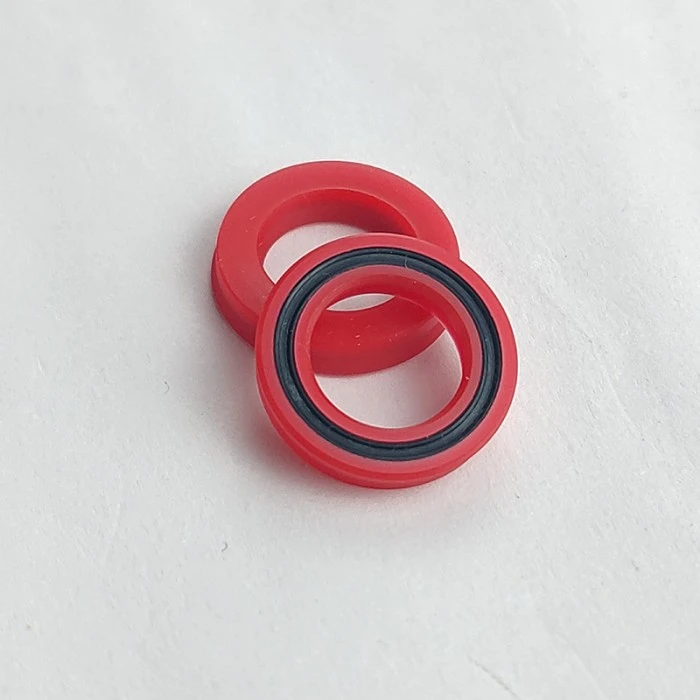

VAD -Siegel ist ein symmetrisches Siegel für Loch und Welle. Es ist das Ergebnis einer weiteren Entwicklung von Lippensiegeln. Der Sternring spielt eine radiale Kraftrolle und kompensiert den Verschleiß der Versiegelungslippe. Der Systemdruck wird durch den komprimierten und deformierten Sternring auf die Dichtlippe übertragen, sodass die hohe und niedrige Druckdichtungsleistung ausgezeichnet ist. Es wird hauptsächlich zum Versiegeln von Säulen, Kolbenstäben, Schmiedensmaschinen und hydraulischen Geräten für Gehgere verwendet. Das Material ist: Polyurethanmaterial (PU) + Nitril Gummi (NBR), Merkmale:
1. unempfindlich gegenüber Vibrationsbelastung und Druckspitze
2. gute Anti-Extrusion-Fähigkeit
3.. Bessere Versiegelung unter keiner Last und niedrigen Temperaturen
4. Geeignet für harte Arbeitsbedingungen
5. langes Leben.

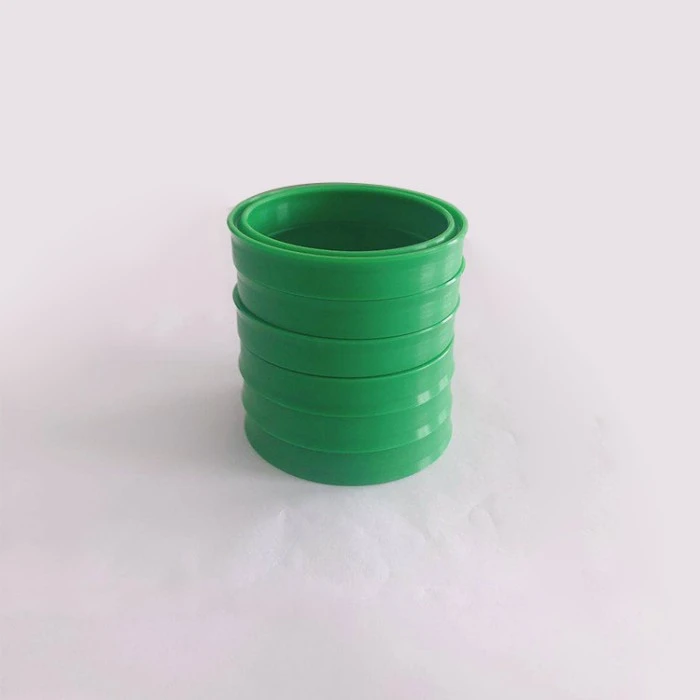

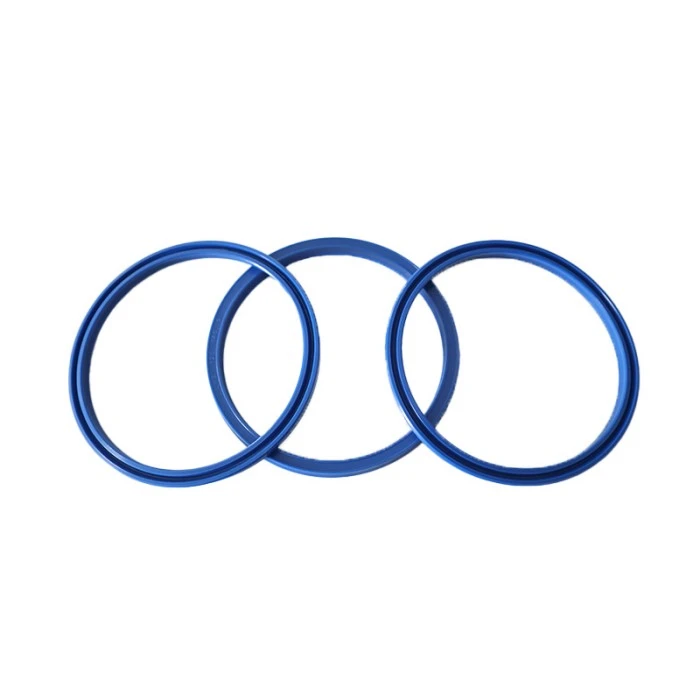

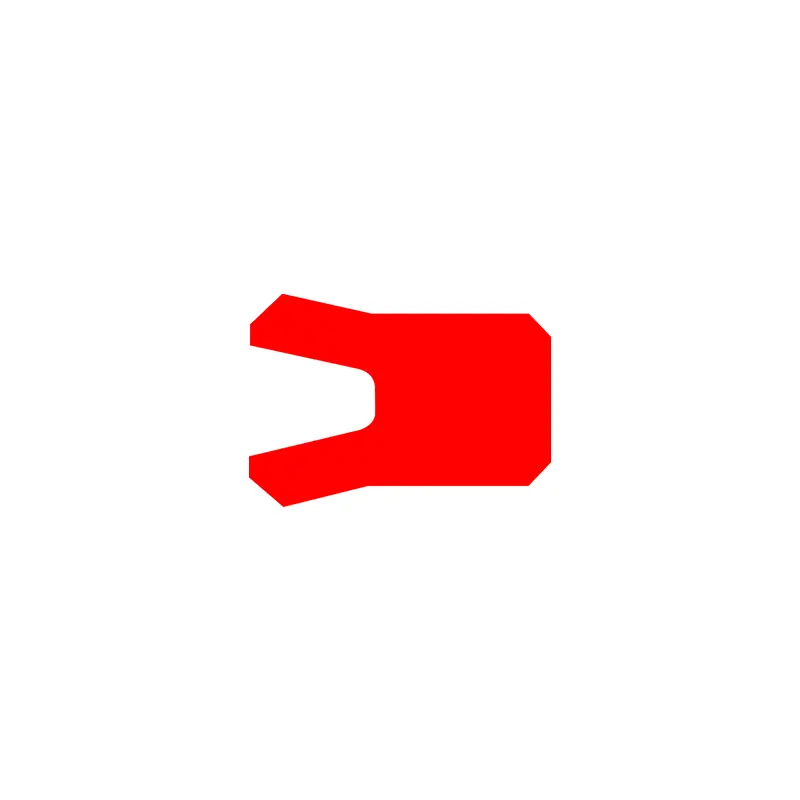

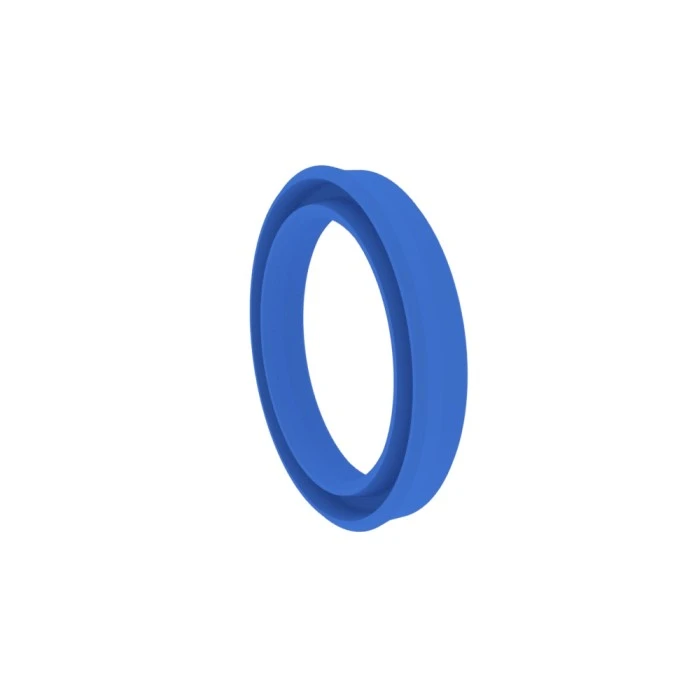

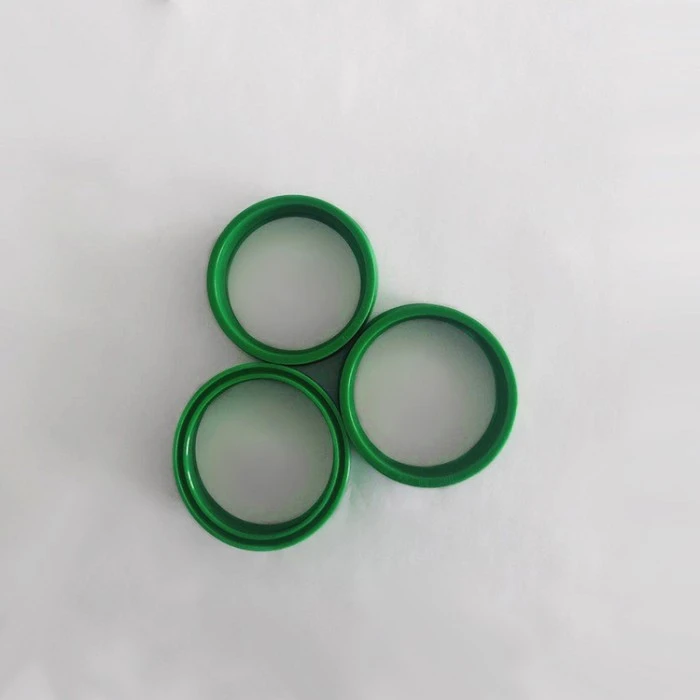

Ki-A-Typ-Siegel ist ein symmetrisches Siegel für Loch und Welle, das hauptsächlich in technischen Maschinen, Industriefahrzeugen, Müllwagen, landwirtschaftliche Maschinen, Kragen, Injektionsformmaschinen, Teleskopzylinder, Lenkhydraulikzylinder usw. verwendet wird. Das Material ist Polyurethan (PU).
1. Ausgezeichnete dynamische und statische Dichtungsleistung
2. kompakte Struktur, Rillenboden ermöglicht eine höhere Oberflächenrauheit
3. Design für begrenzte radiale Dimensionsraum des Hohlraums
Produktfunktionen und Anwendungen:
Materialauswahl:
Und
Standardmaterial: Polyurethan Material PU Andere optionale Materialien: Nitril Gummi R01, Fluororubber R02 (Bitte konsultieren Sie unsere Firma)
UHS
Standardmaterial: Nitril Gummi R01 Andere optionale Materialien: Polyurethan Material PU, Fluororubber R02
Ba
Polyurethanmaterial PU + Nitril Gummi R01
Bestellbeispiel:
Beispiel für Bestell
Beispiel für Bestell
Rcbky
Ba
Bestellbeispiel: BA50 × 60 × 10 (D × D × H)
WAS
To-a

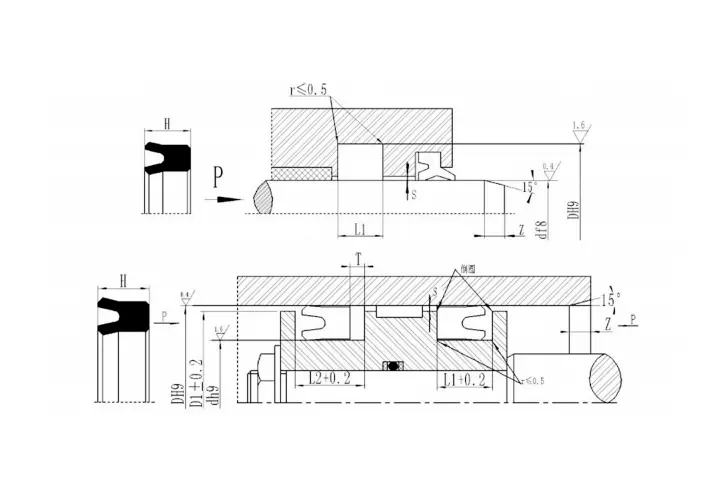

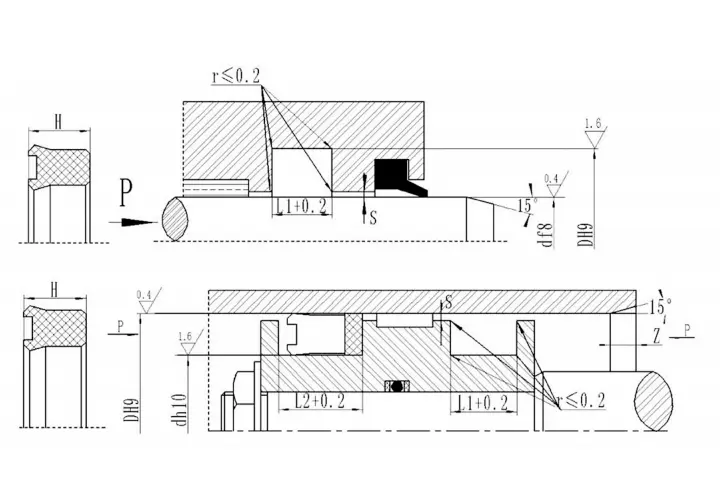

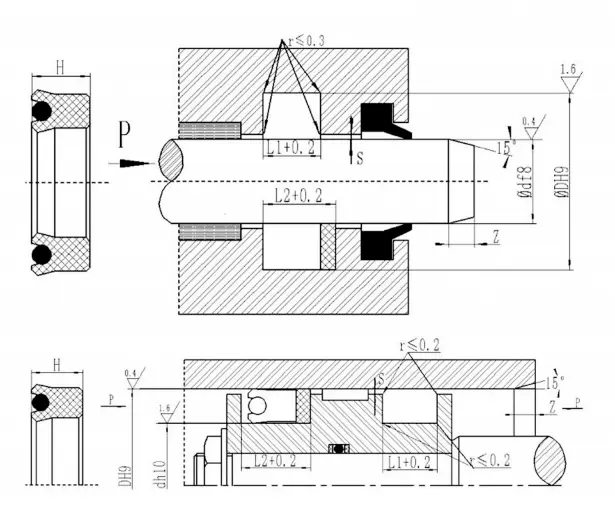

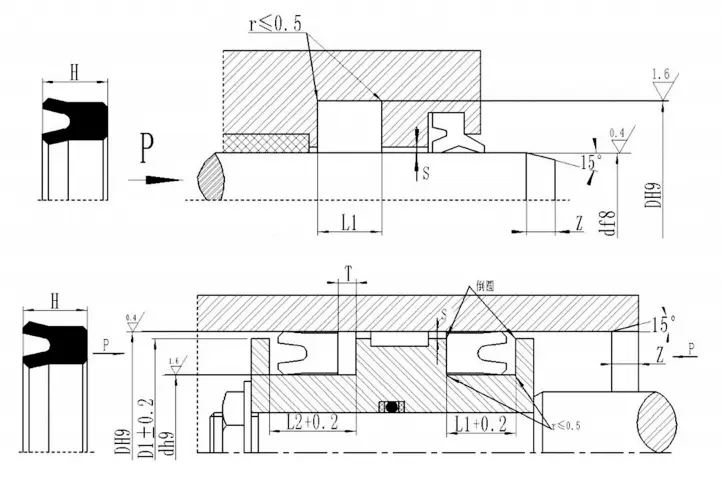

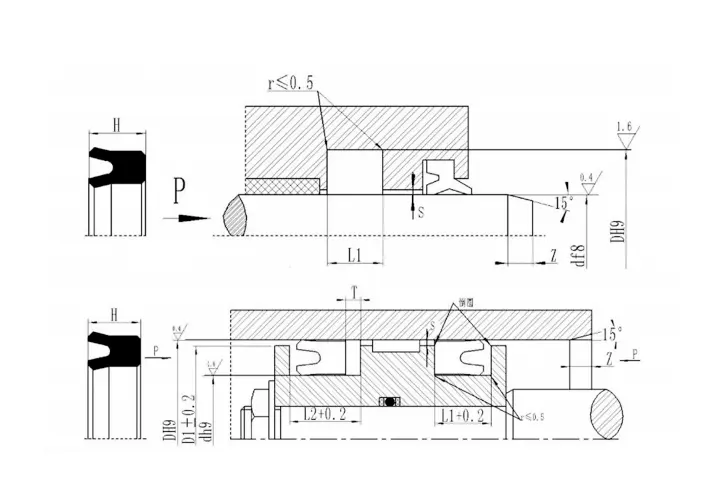

Spezifikationen und Dimensionen:
UHS| Spezifikationen und Rillenabmessungen | ||||||||||||||
| Produktnummer | d | D | H | L1 | L2 | T |
|
Produktnummer | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41,5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12,5*20,5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35,5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31,5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35,5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| Beispiel für Standardgröße Tabelle Beispiel: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| Produktnummer | D | d | H | AUS | L1 | L2 | Zmin |
| Rcbky250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| Rcbky255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| Rcbky265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| Rcbky275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| Rcbky280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| Rcbky300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| Rcbky305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| Rcbky320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| Rcbky325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| Rcbky340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| Rcbky345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| Rcbky350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| Rcbky355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| TABEL STATION GRIBE | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| Beispiel für Standardgröße Tabelle Beispiel: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45a | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| HINWEIS: Die Drehdichtungen sind nicht durch diesen Tisch begrenzt und können in jeder Größe geliefert werden. | ||||||||||||||||||
| Spezifikationen bestellen Beispiel: Ki-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
