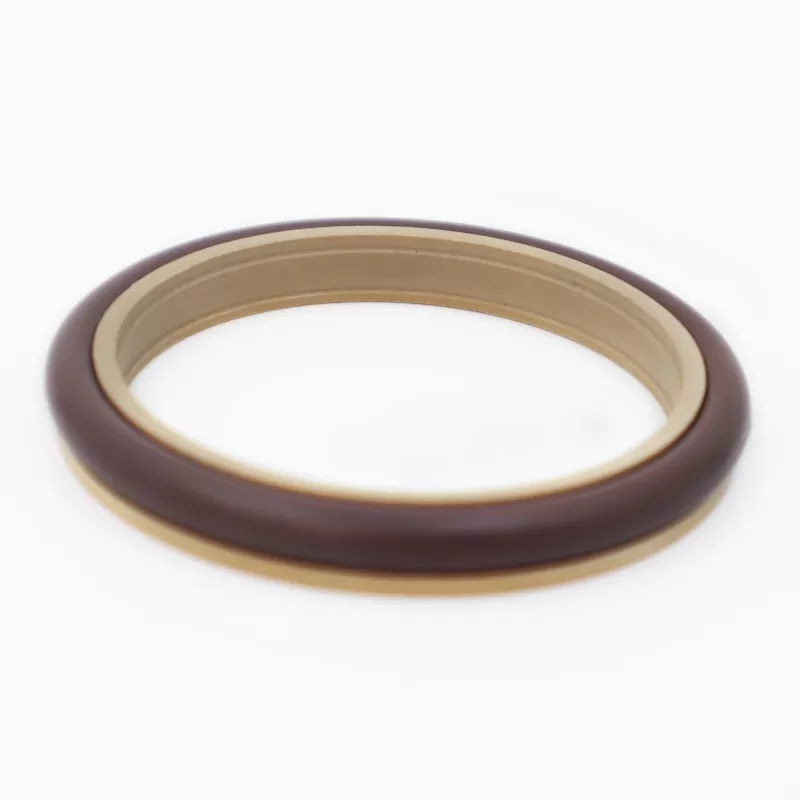

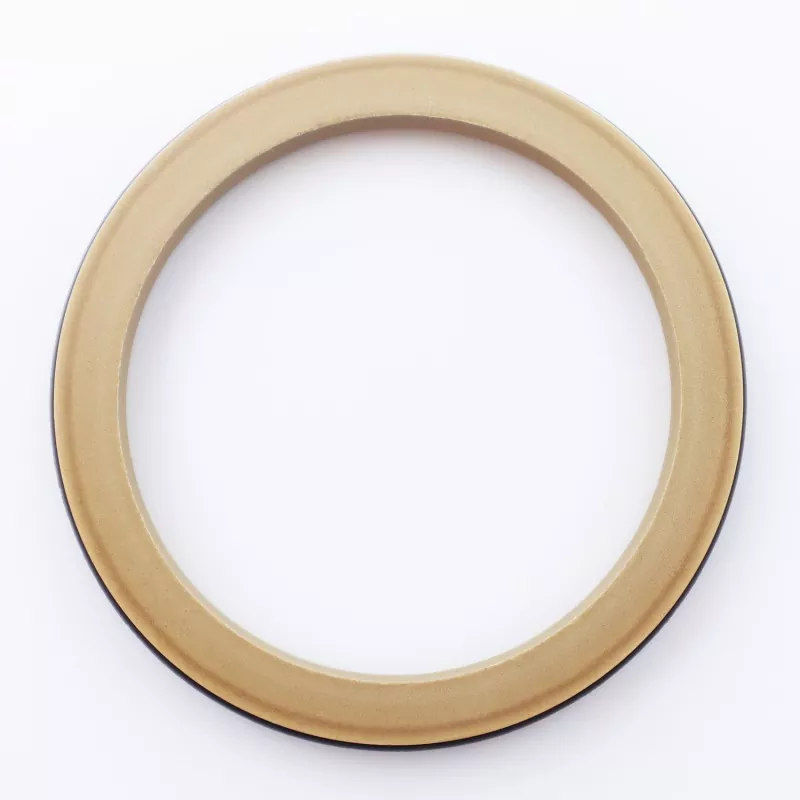

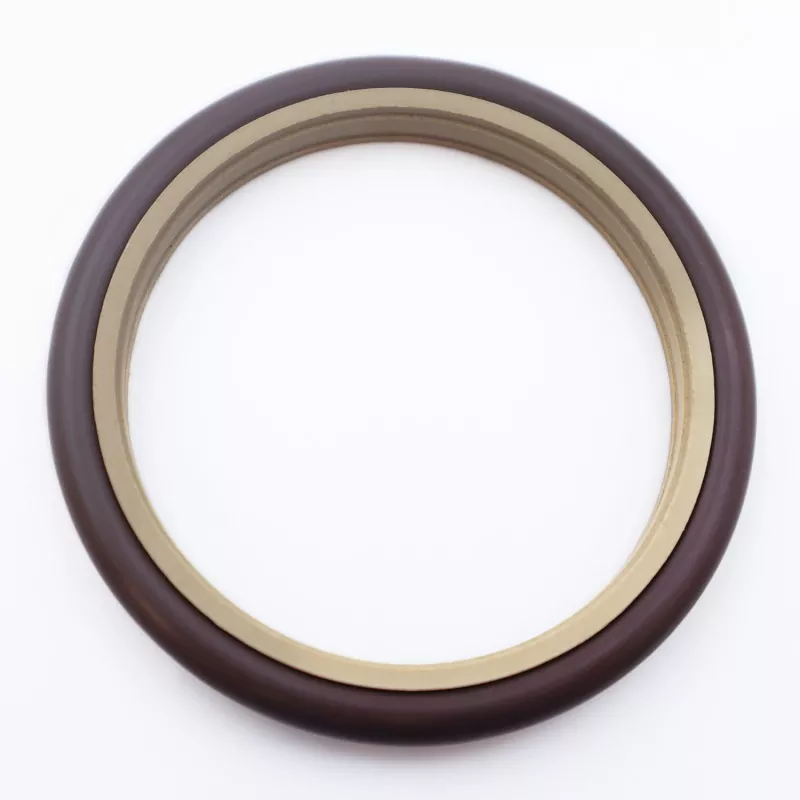

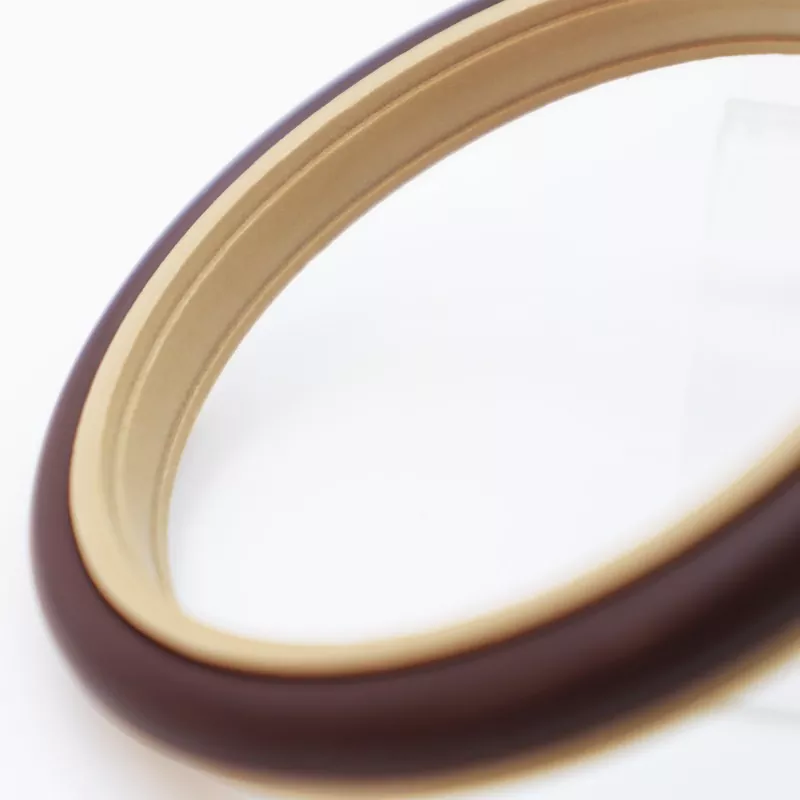

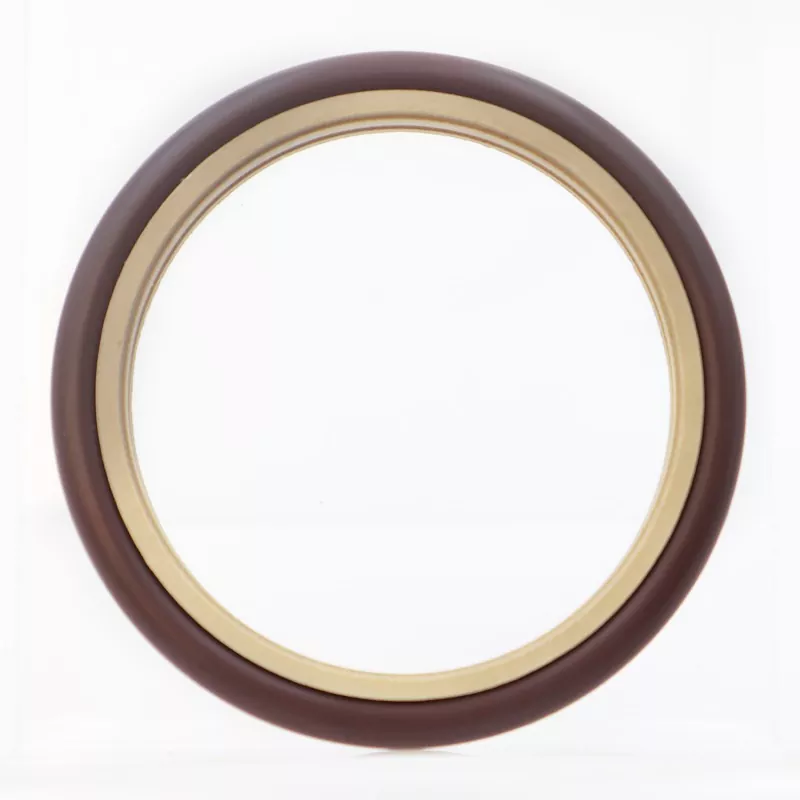

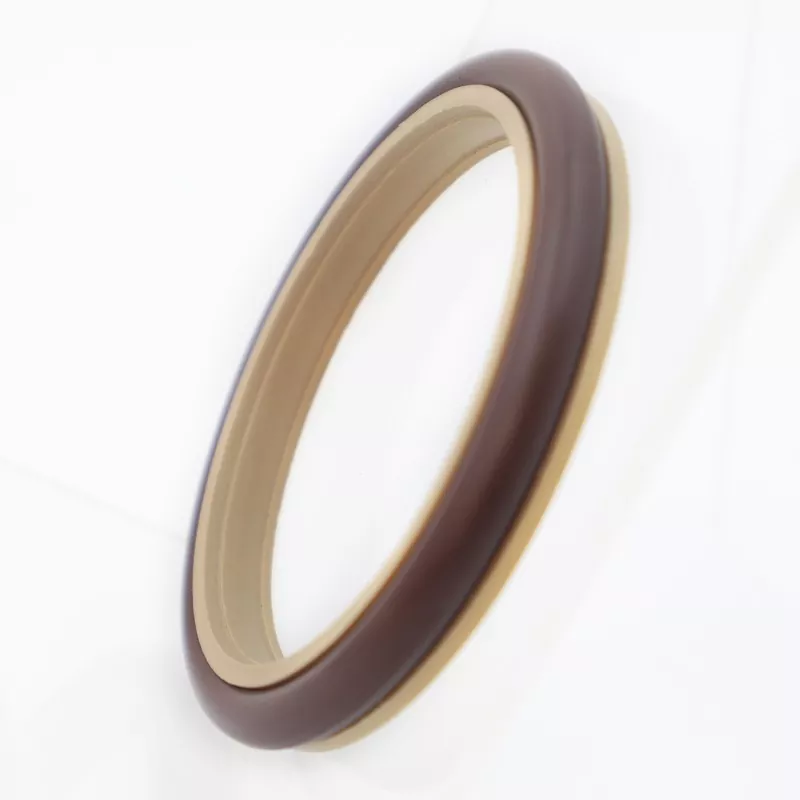

Die gezahnte Kombinations-Rotationswellendichtung RC2051-B/G besteht aus einem gezahnten Dichtring aus gefülltem PTFE und einem O-Ring aus Gummi. Es ist für die unidirektionale Abdichtung in hydraulischen und pneumatischen Anwendungen konzipiert, die sowohl Hin- und Herbewegungen als auch Drehbewegungen umfassen. Zu den Hauptmerkmalen gehören eine lange Lebensdauer, geringe Reibung, hervorragende Dichtleistung und ein kompaktes Design. Darüber hinaus liefert es hervorragende Dichtungsergebnisse und minimalen Reibungswiderstand bei wasserhydraulischen Rotationsdichtungsanwendungen.
Es behält die zuverlässige Dichtungsleistung auch unter wasserhydraulischen Drehbetriebsbedingungen bei, wodurch der Verschleiß der Wellenoberfläche effektiv reduziert und das Risiko von Gerätelecks minimiert wird. Wir freuen uns über Anfragen von OEM-Kunden zur Produktauswahl, zum Vergleich und zum Großeinkauf.
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Referenz-PV-Wert (MPa·m/s) |
Referenzgeschwindigkeit (m/s) |
Medium |
|
≤70 (Standardtyp) |
-35 bis +100 (NBR-O-Ring) |
≤10 |
<2 |
Hydrauliköl, Emulsion, Wasser, Luft usw. |
|
≤30 (Hochgeschwindigkeitstyp) |
-20 bis +200 (FKM-O-Ring) |
<6 |
1. Zu den kompatiblen O-Ring-Materialien gehören: RO1-Nitrilkautschuk (NBR), RO2-Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE4; Weitere verfügbare Optionen sind PTFE1, PTFE2, PTFE3 und PTFE5.
Bestellmodell: RC2051 – 80 x 91,7 x 7,6 – PTFE3 – R01

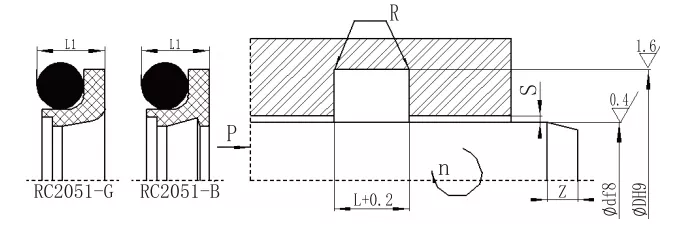

Modell – d x T x L – Materialcode
Spezifikationen innerhalb der angegebenen Bereiche sind verfügbar.
|
d f8 Standardtyp RC2051 |
d f8 Leichte Beanspruchung RC2051-Q |
d f8 Robust RC2051-Z |
D H9 |
L+0,2 |
L1 |
Rmax |
Smax |
Zmin |
Tun |
||
|
<10 MPa |
<20MPa |
<40 MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38,9 |
-- |
d+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107,9 |
5~15.9 |
d+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670,9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671 ~ 999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671 ~ 999 |
1000-1599 |
108~670,9 |
d+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671 ~ 999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Hinweis: 1. Für Wellendurchmesser ≤30 mm wird eine offene Nutausführung empfohlen.
2. Es wird empfohlen, dass die Oberflächenhärte der rotierenden Welle HRC 58 überschreitet.
