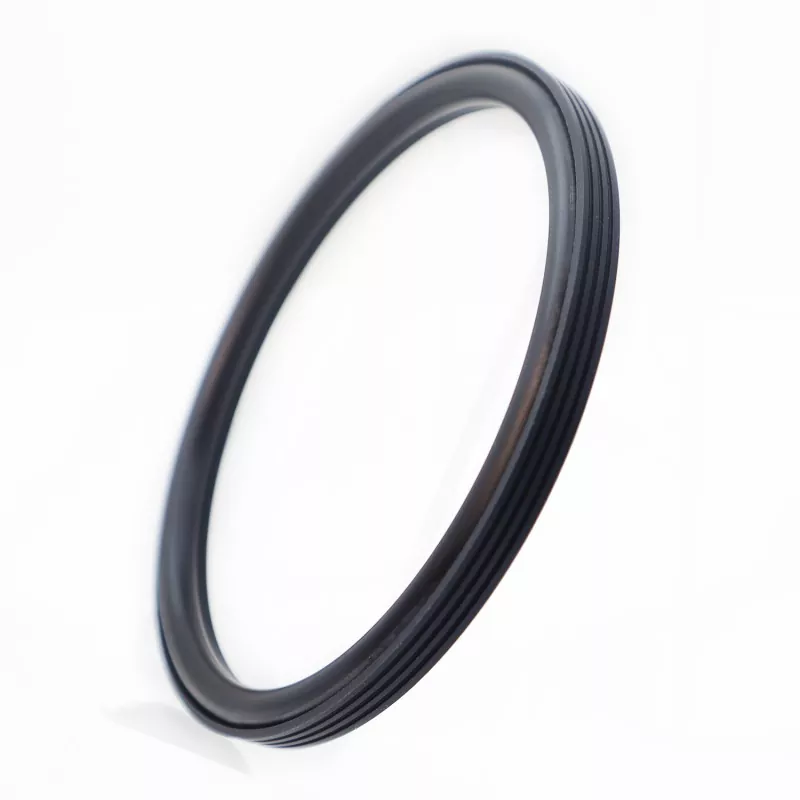

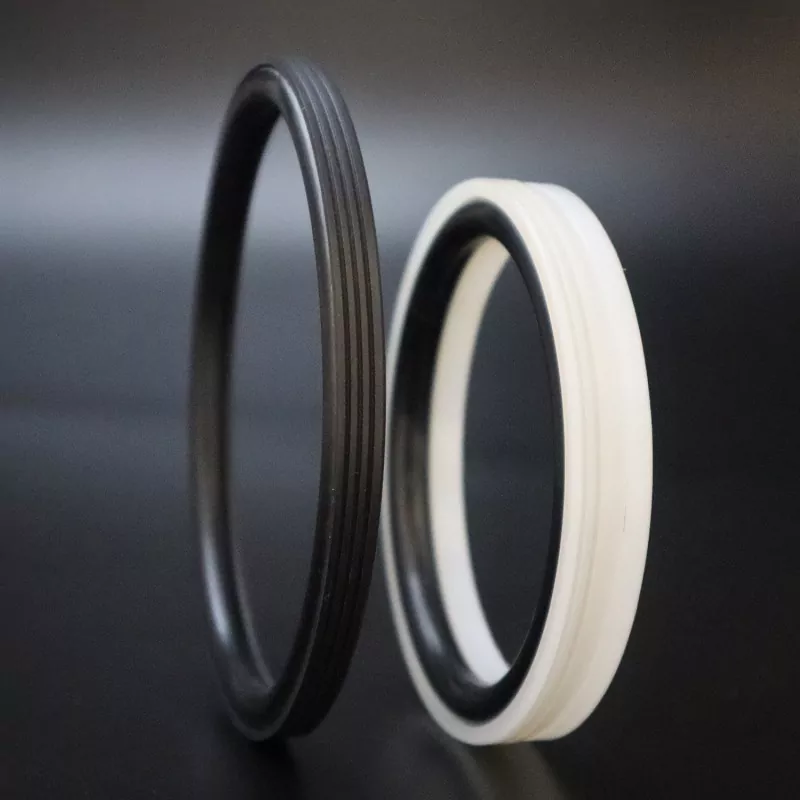

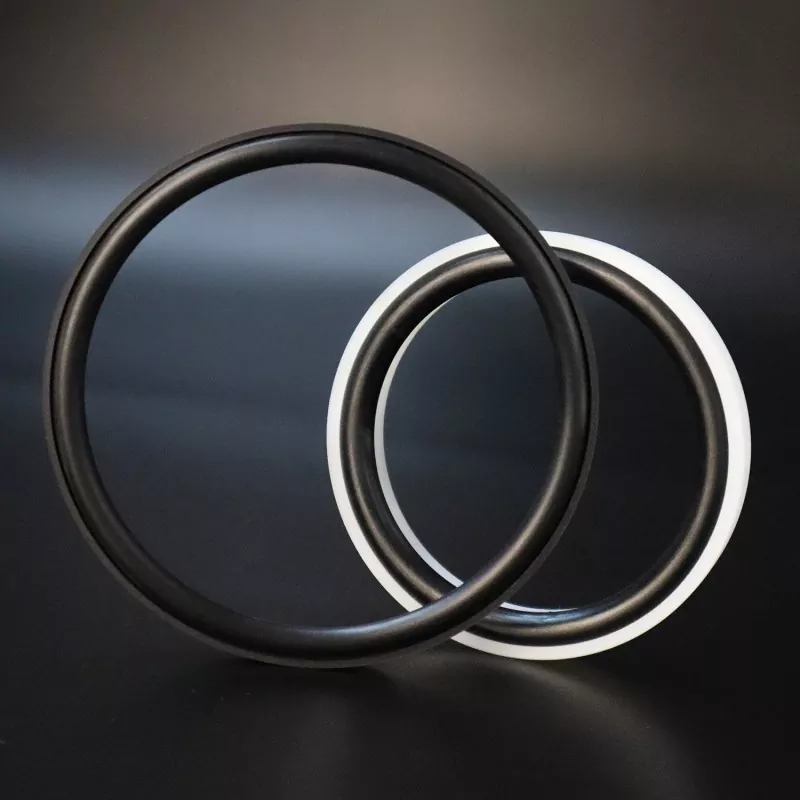

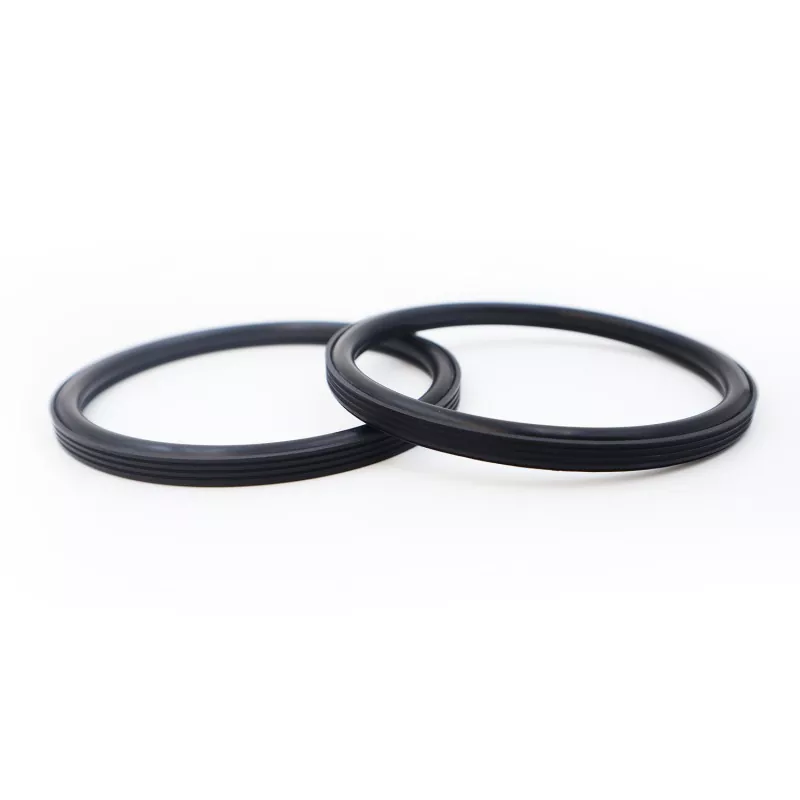

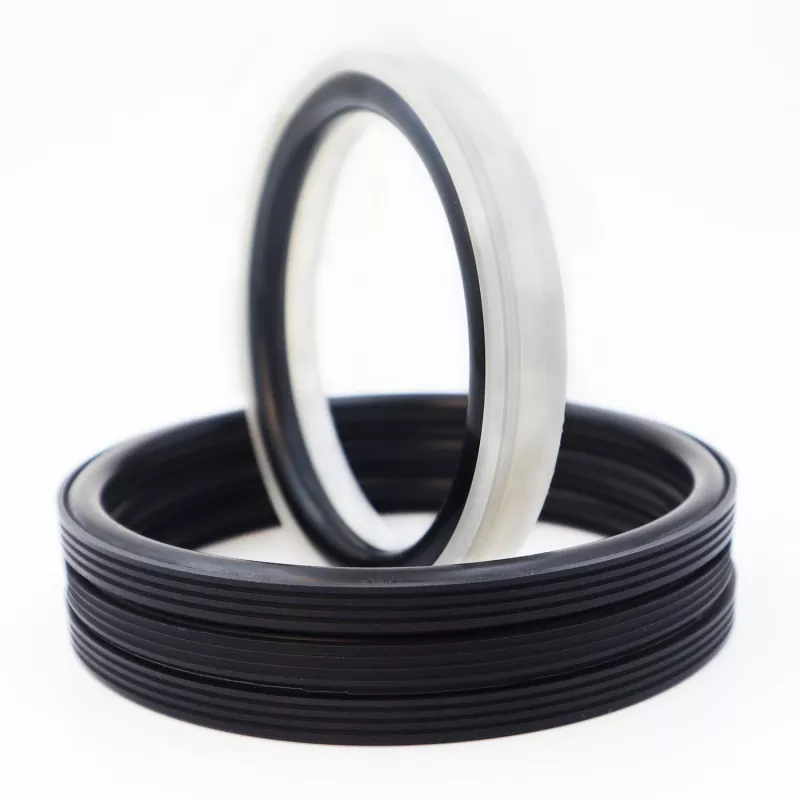

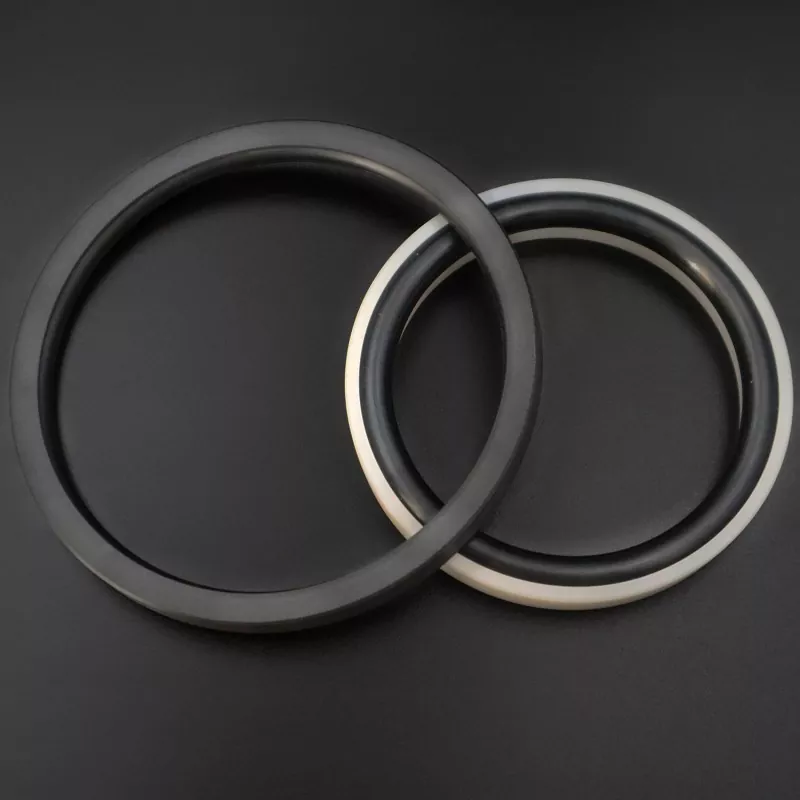

Die verstärkte gezahnte Kolbendichtung RC2062 besteht aus einem speziell entwickelten gezahnten Dichtungsring aus technischem Hochleistungskunststoff und einem Gummi-O-Ring; Es eignet sich für die unidirektionale Abdichtung in hydraulischen Hub- und Rotationsanwendungen.
Es zeichnet sich durch eine lange Lebensdauer, geringe Reibung, hervorragende Dichtungsleistung, eine kompakte Stellfläche sowie einfache Installation und Wartung aus. Das optimierte Design der Dichtlippe und -dicke gewährleistet eine effektive Abdichtung auch bei Einwirkung aggressiver Medien wie z. B. Zementschlamm.
Durch seinen kompakten Gesamtaufbau minimiert es den Bauraumbedarf und ermöglicht eine komfortable Montage vor Ort sowie die anschließende Wartung. Es dient als zuverlässige Dichtungslösung für Kolbenkammern in Anwendungen zur Schlammförderung. Wir laden Hersteller von Industrieanlagen ein, dieses Produkt zu bewerten, zu vergleichen und Großbestellungen aufzugeben.
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C)
|
Geschwindigkeit (m/s) |
Medium |
|
|
Hin- und Herbewegung |
Rotationsbewegung |
|||
|
≤100 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
≤2 |
Wasser, Schlamm, Rohöl, Hydrauliköl, Emulsion |
|
-20 bis +200 (mit FKM-O-Ring) |
||||
1. Zu den kompatiblen O-Ring-Materialien gehören: RO1-Nitrilkautschuk (NBR), RO2-Fluorelastomer (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE4; Weitere verfügbare Materialien sind PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 usw.
Bestellmodell: RC2062-80*68,3*7,6-PTFE4-R01
Modell – Bohrungsdurchmesser * Nutdurchmesser * Nutbreite – Materialcode
Jede Größe innerhalb der Parameter ist verfügbar
|

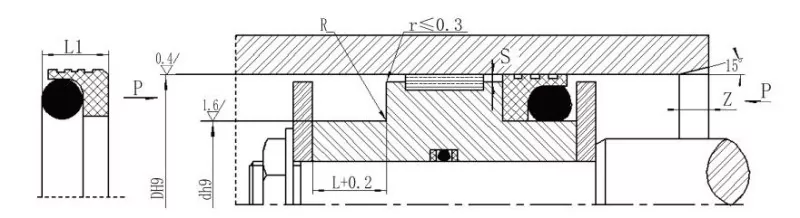

Bohrungsgrößenbereich Standardtyp D H9 RC2062 |
Bohrungsbereich Robust D H9 RC2062-Z |
Nutdurchmesser d h9 |
Nutbreite L+0,2 |
Dichtungsbreite L1 |
Eckenradius Rmax |
Radialspiel Smax |
Fase Zmin |
O-Ring-Querschnittsdurchmesser |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Hinweis: 1. Für Bohrungsdurchmesser ≤30 mm wird eine offene Nutausführung empfohlen.
2. Bei Drücken über 30 MPa wird eine H8/f8-Passung für den Extrusionsspalt empfohlen.
