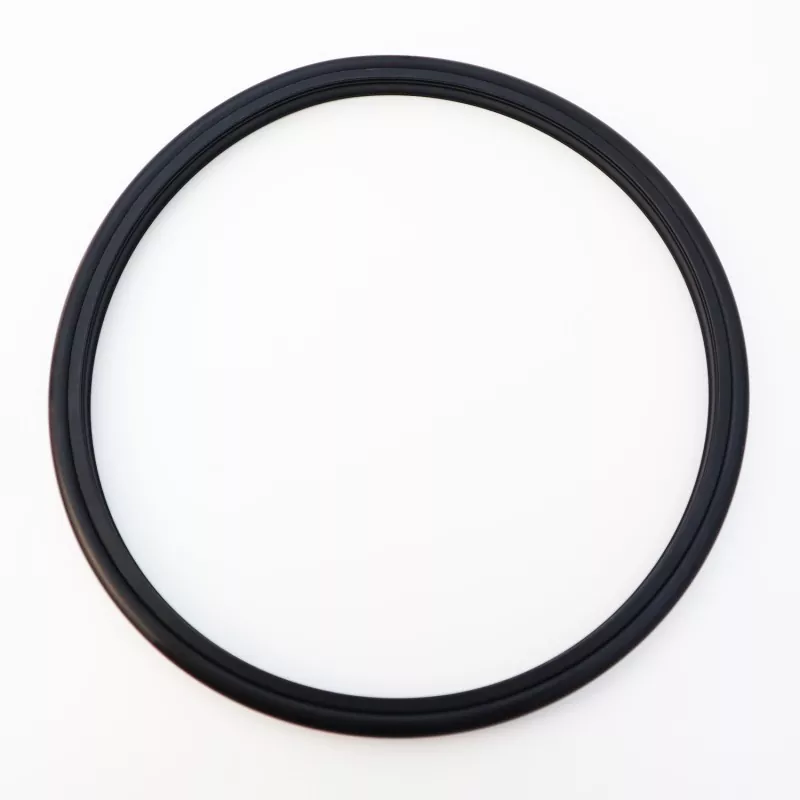

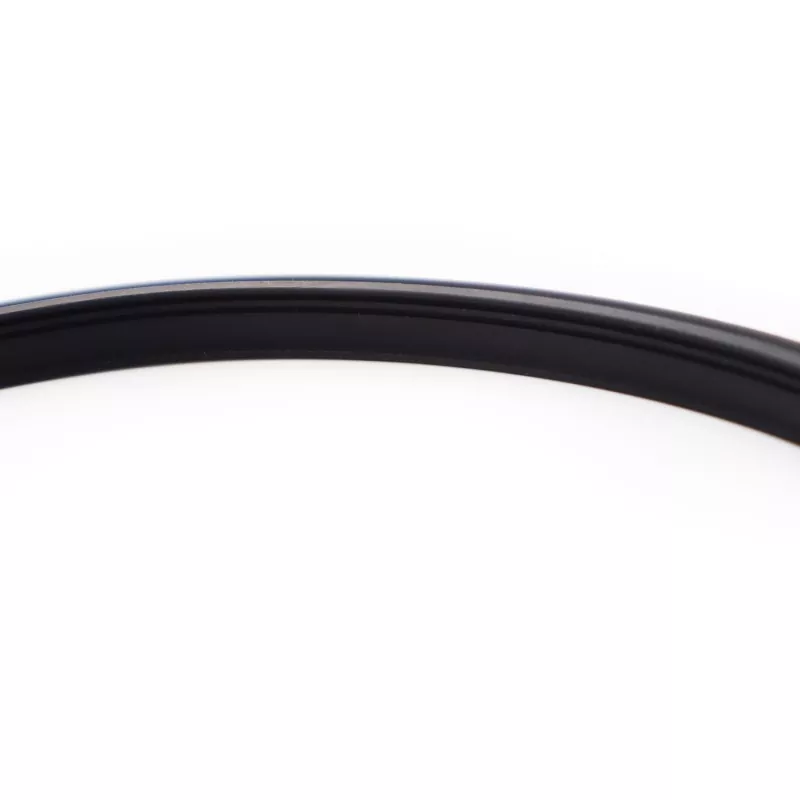

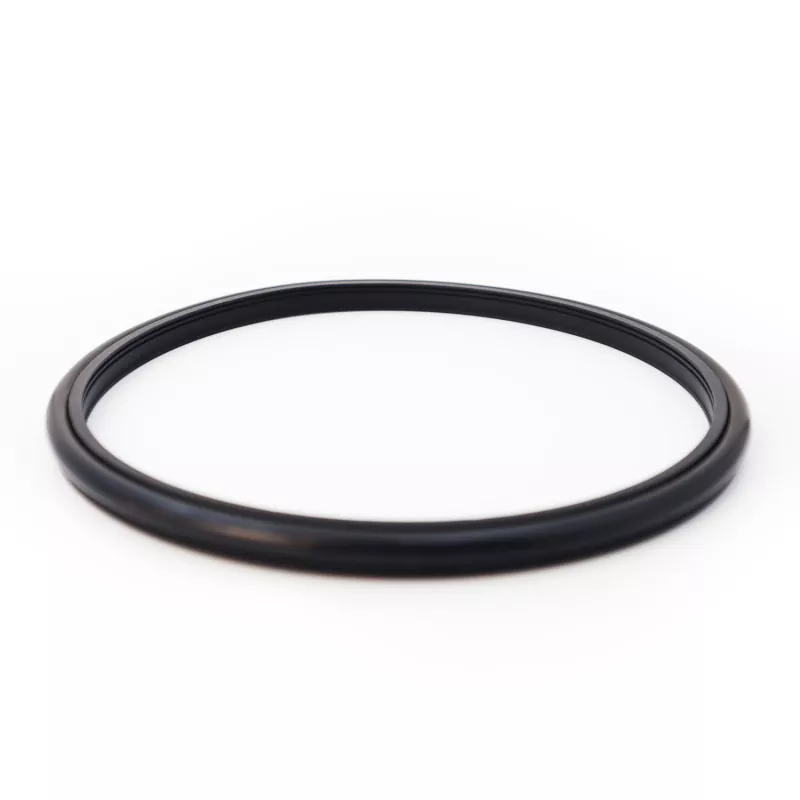

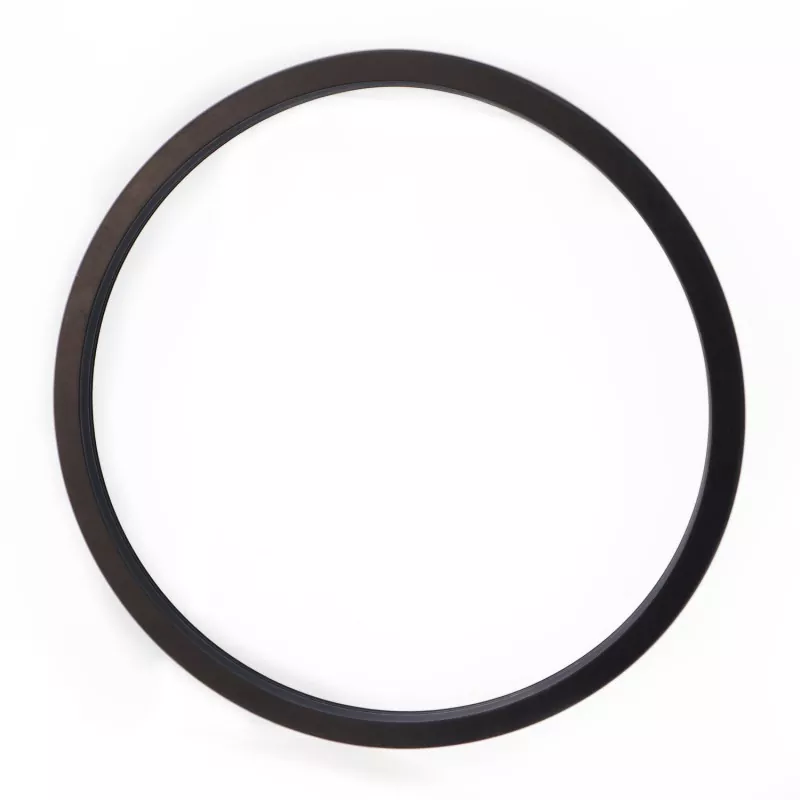

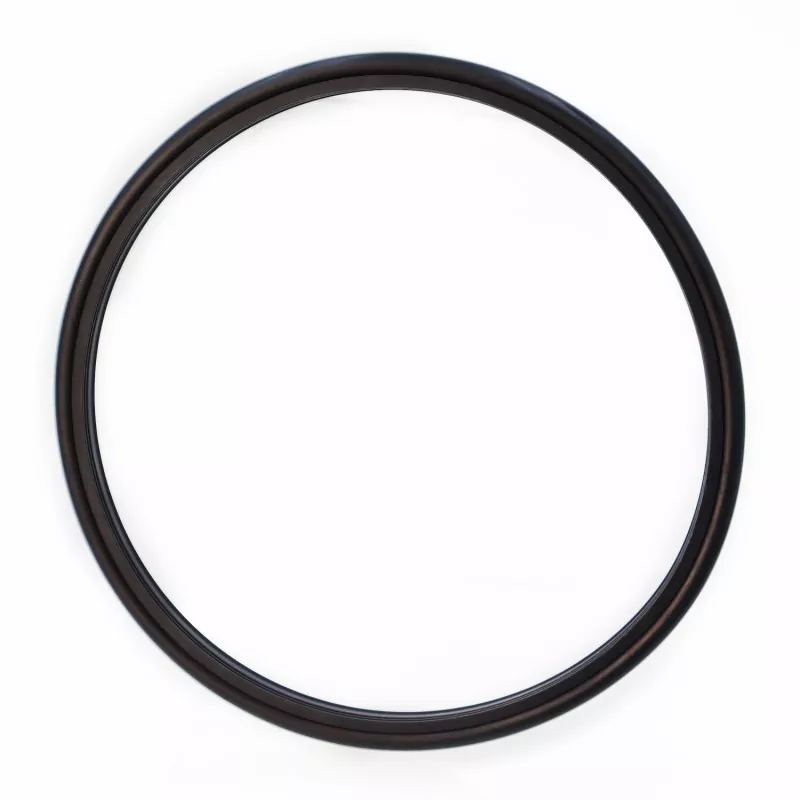

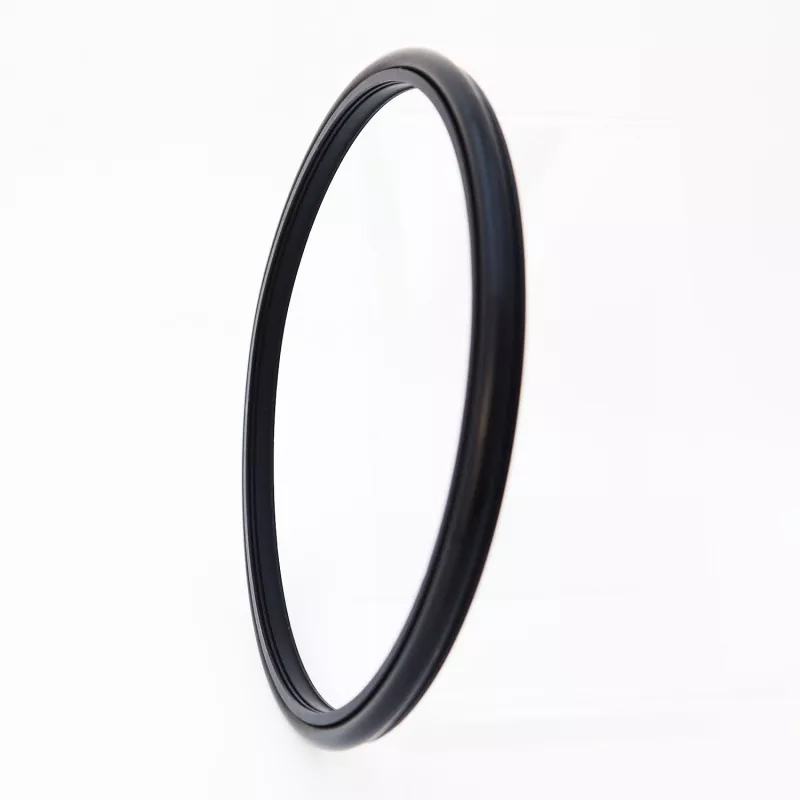

Die verstärkte gezahnte Kombinationsdichtung RC2061 (entworfen für die Abdichtung von Zementschlämmen) besteht aus einem speziell entwickelten gezahnten Dichtungsring aus technischem Hochleistungskunststoff und einem Gummi-O-Ring; Es eignet sich für die unidirektionale Abdichtung in hydraulischen Hub- und Rotationsanwendungen. Seine optimierte Lippendicke widersteht der Erosion durch Zementschlamm und Schlammverunreinigungen und gewährleistet eine zuverlässige Abdichtung und geringe Reibung bei minimalem Installationsraum. Das Design ermöglicht eine einfache Montage und Wartung und verhindert wirksam eine schnelle Verschlechterung der Dichtung, die durch Partikel im Medium verursacht wird.
Es wird hauptsächlich in Anwendungen wie Kolbenpumpen, Schlammpumpen, Schraubenbohrwerkzeugen, Bohrinseln, Ölexplorationsgeräten und Betonmischanlagen eingesetzt. Zu den Hauptmerkmalen gehören eine lange Lebensdauer, geringe Reibung, hervorragende Dichtungsleistung, eine kompakte Stellfläche sowie einfache Installation und Wartung.
Bei der Abdichtung schlammartiger Medien empfiehlt sich die Einspritzung von Schmierfett zwischen zwei (oder mehreren) Dichtelementen.
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medium |
|
|
Hin- und Herbewegung |
Rotationsbewegung |
|||
|
≤100 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
≤2 |
Wasser, Schlamm, Rohöl, Hydrauliköl, Emulsion |
|
-20 bis +200 (mit FKM-O-Ring) |
||||
1. Zu den kompatiblen O-Ring-Materialien gehören: RO1-Nitrilkautschuk (NBR), RO2-Fluorelastomer (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE4; Weitere verfügbare Materialien sind PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 usw.
Bestellmodell: RC2061-80*91,7*7,6-PTFE4-R01 (Modell – Wellendurchmesser * Nutdurchmesser * Nutbreite – Materialcode)
Erhältlich in jeder Größe innerhalb des angegebenen Bereichs.
|

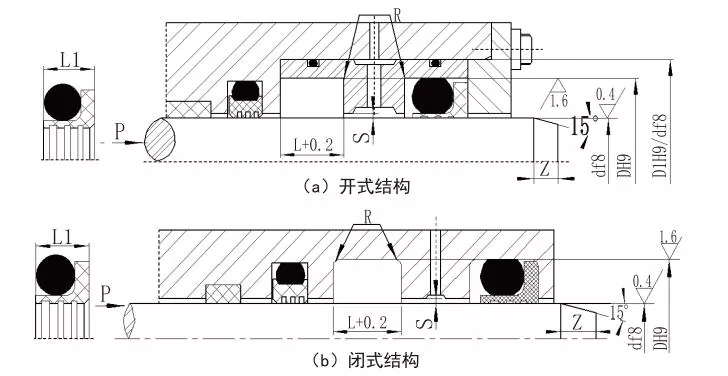

Wellendurchmesserbereich Standardtyp d f8 RC2061 |
Wellendurchmesserbereich Robust d f8 RC2061-Z |
Nutdurchmesser D H9 |
Nutbreite L+0,2 |
Dichtungsbreite L1 |
Eckenradius Rmax |
Radialspiel Smax |
Fase Zmin |
O-Ring-Querschnittsdurchmesser |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Hinweis: 1. Für Wellendurchmesser ≤30 mm wird eine offene Nutausführung empfohlen.
2. Für Rotationsdichtungsanwendungen wird eine Wellenoberflächenhärte von HRC ≥58 empfohlen.
3. Bei Drücken über 30 MPa wird eine H8/f8-Passung für den Extrusionsspalt empfohlen.
