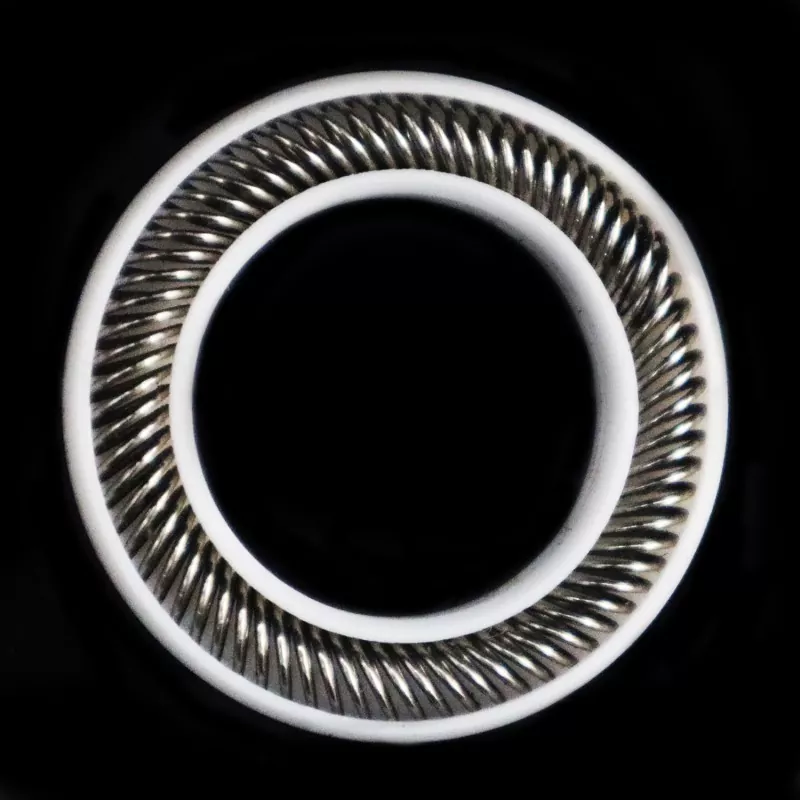

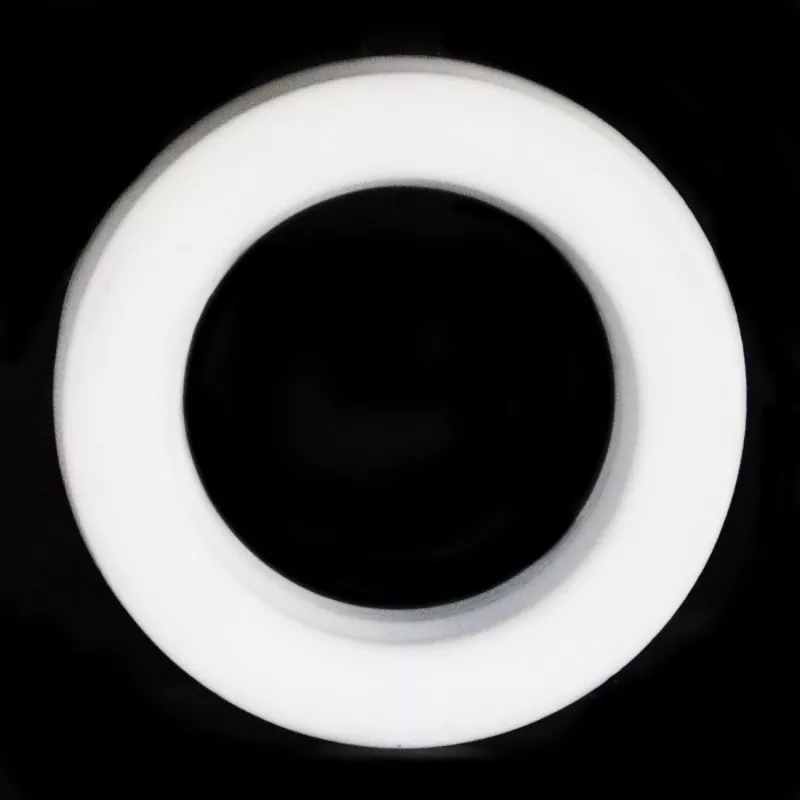

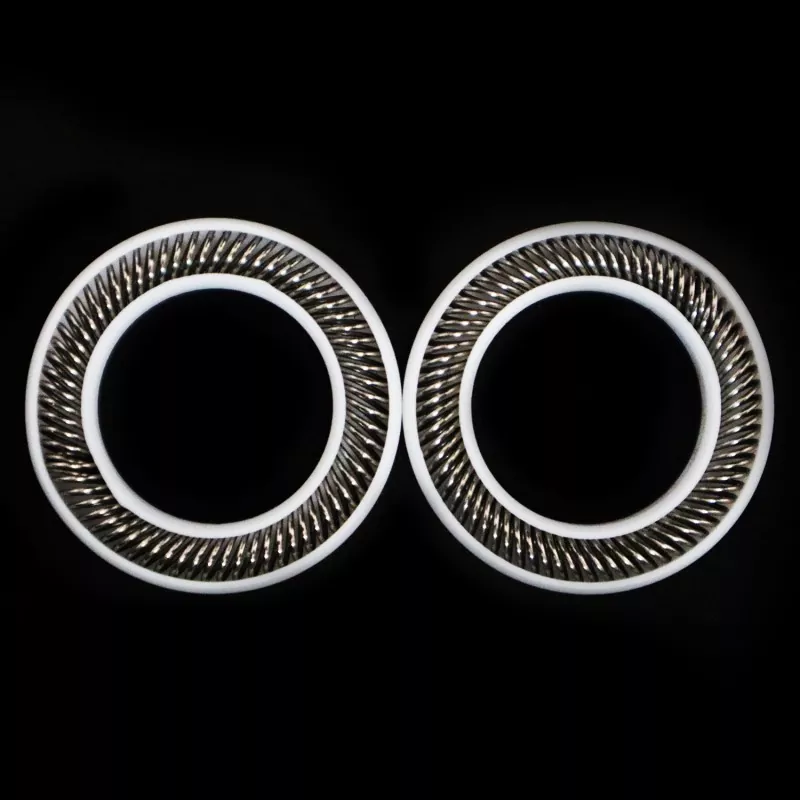

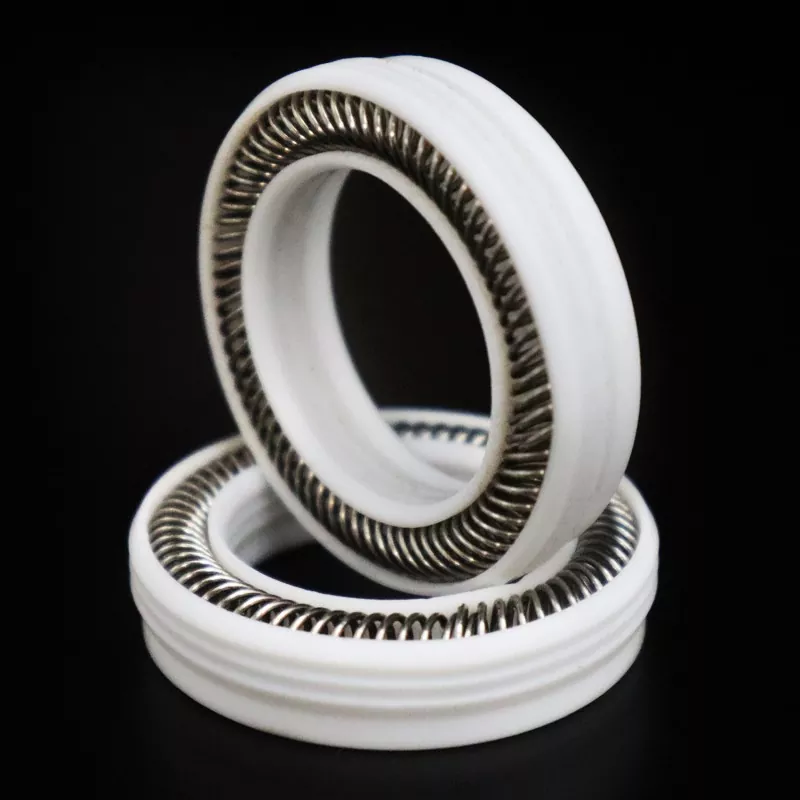

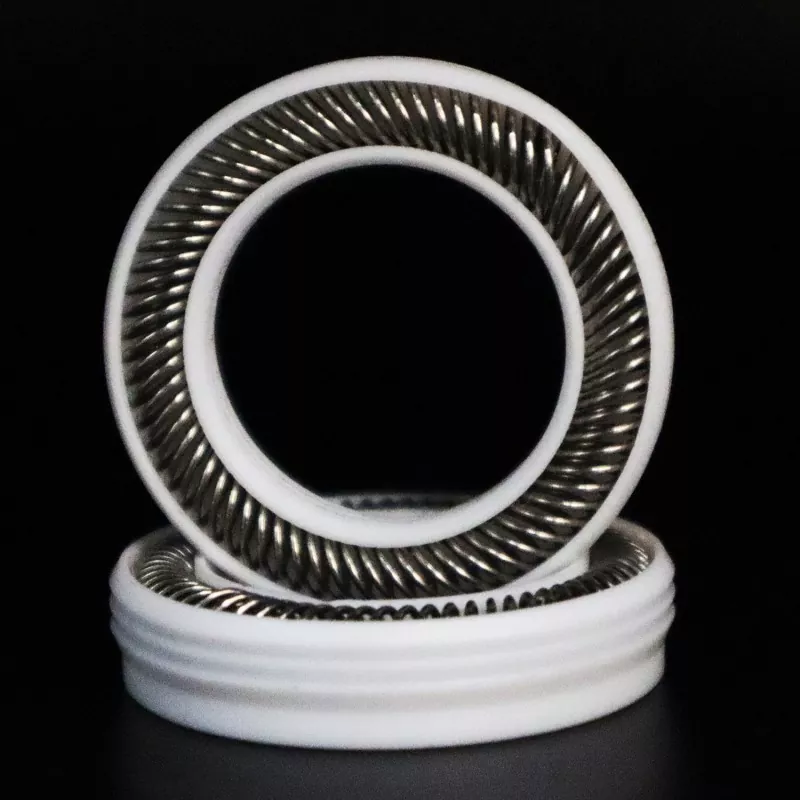

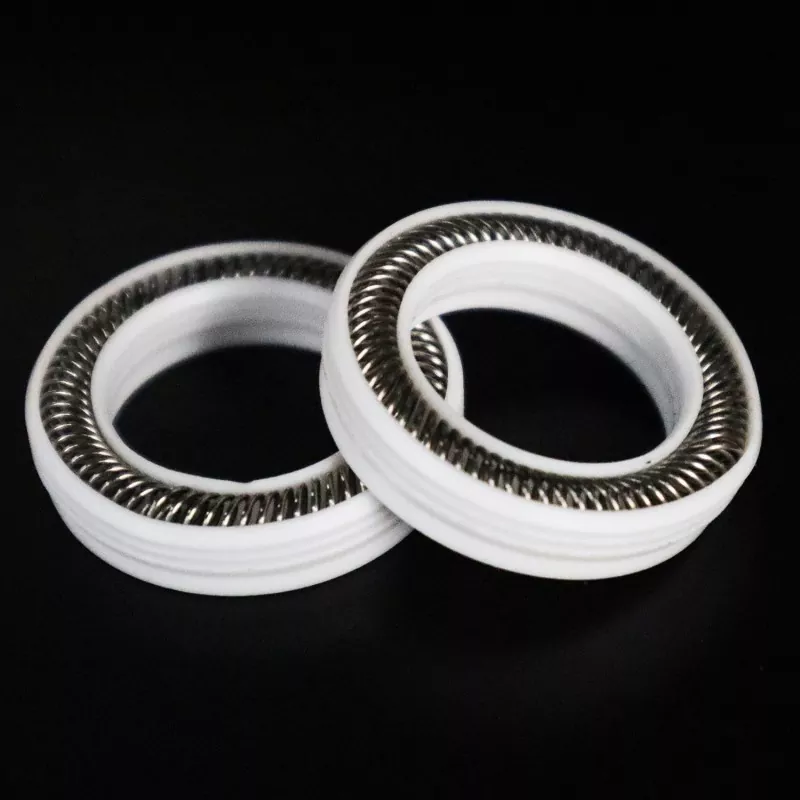

Die Ruichen FS-D Hochleistungs-Federvorspannungsdichtung stellt ein Hochleistungsmodell der Serie dar, das für eine langfristige, zuverlässige Abdichtung unter extremen Betriebsbedingungen entwickelt wurde. Es verfügt über zahlreiche technische Vorteile, die es ihm ermöglichen, komplexen Umgebungen standzuhalten, die durch hohen Druck, hohe Temperaturen, starke Korrosion und das Vorhandensein fester Partikel gekennzeichnet sind.
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Geschwindigkeit (m/s) |
Temperatur °C |
Medien |
|
|
<40: Nutbreite L verwenden >40 MPa: Nutbreite L1 verwenden |
<10 |
BO/DO -35~+250 |
Andere -200~+250 |
Alle Flüssigkeiten, Chemikalien und Gase |
Dieses Modell verfügt über eine verstärkte Zahnlippenstruktur in Kombination mit einem hochfesten Federsystem, wodurch der anwendbare Druckbereich auf bis zu 100 MPa erweitert werden kann (bei Verwendung mit einem speziellen Rillendesign). Sein Materialsystem wurde speziell darauf optimiert, kurzzeitig hohen Temperaturen von 260 °C standzuhalten und gleichzeitig eine hervorragende Elastizität bei niedrigen Temperaturen beizubehalten. Das Design verbessert außerdem die Extrusions- und Verschleißfestigkeit erheblich.
Die federvorgespannten FS-D-Dichtungen von Ruichen weisen eine außergewöhnliche Haltbarkeit in Hochleistungshydraulikmaschinen, Ölbohr- und Produktionsanlagen, chemischen Hochtemperaturreaktoren und schweren Industrieanlagen auf. Sie sind so konzipiert, dass sie Bedingungen mit schlechter oder gar keiner Schmierung standhalten und auch in Umgebungen mit festen Verunreinigungen eine wirksame Abdichtung gewährleisten. Die Wahl von Ruichen FS-D-Dichtungen bietet eine robuste technische Garantie für den langfristigen, zuverlässigen Betrieb kritischer Geräte.
Alle Abmessungen innerhalb des Parameterbereichs sind verfügbar.
Hinweis: Sollten die erforderlichen Spezifikationen in dieser Tabelle nicht aufgeführt sein, kontaktieren Sie uns bitte; Es können Produkte mit einer Größe von bis zu 1600 mm geliefert werden.
|

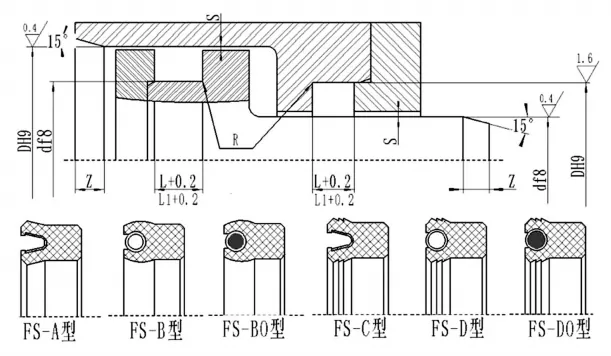

d |
D |
L+0,2 |
L1+0,2 (Gilt für Drücke >40 MPa) |
Radialspiel Smax |
Fasenlänge Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Anwendungshinweise: Geeignet für die anspruchsvollsten Industrieumgebungen; Empfohlen für die langfristige Abdichtung kritischer Gerätekomponenten. Eine präzise Auswahl erfordert die Bereitstellung vollständiger Betriebsparameter.
