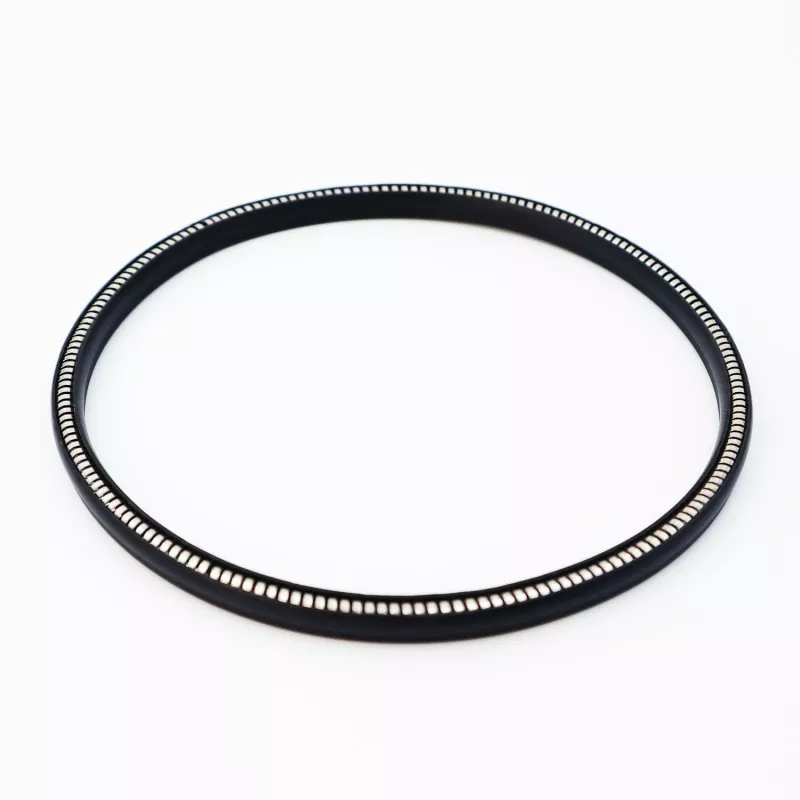

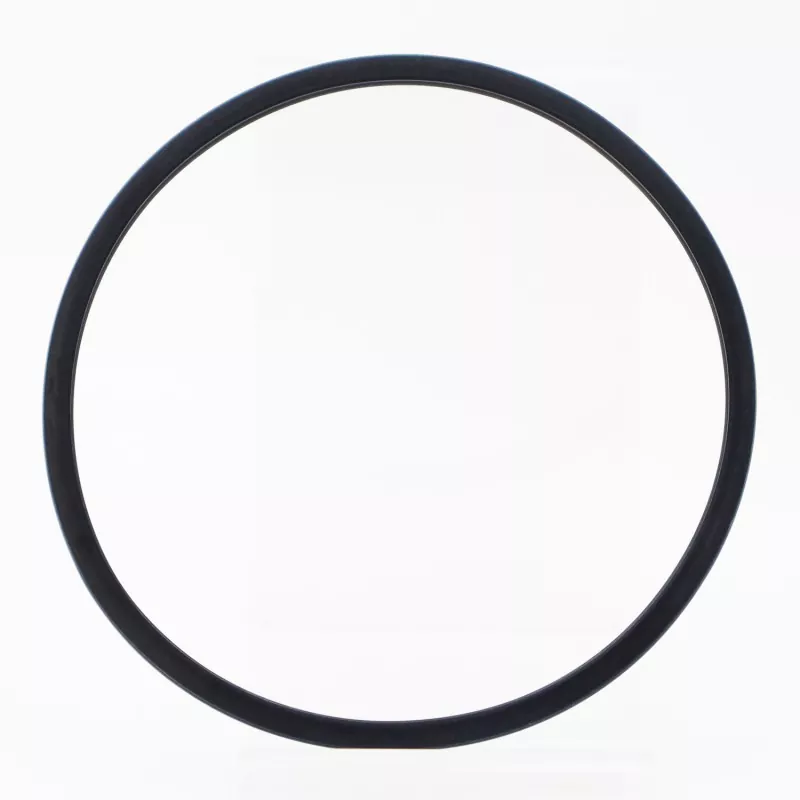

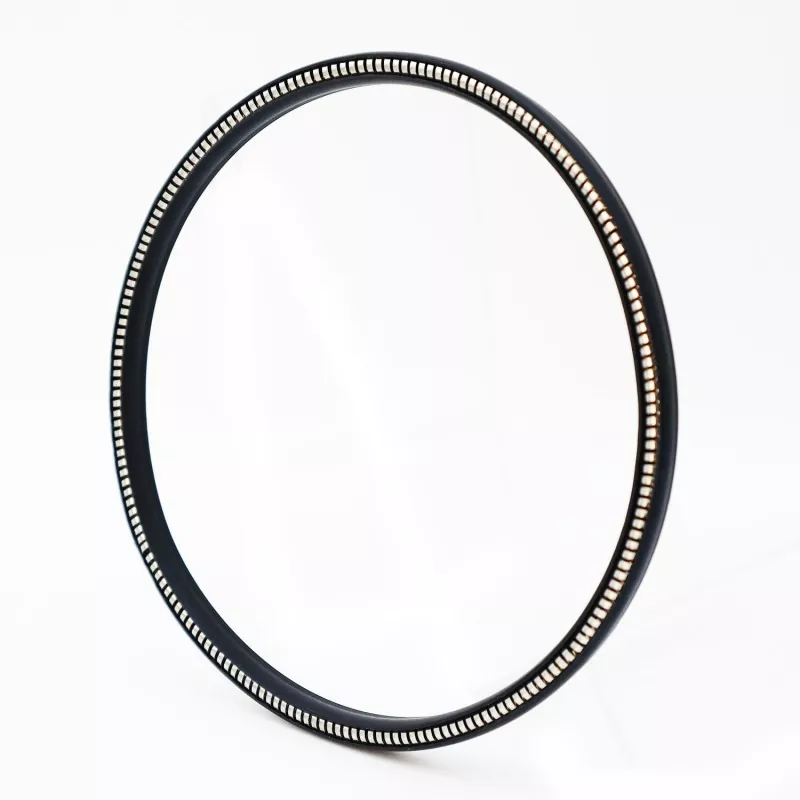

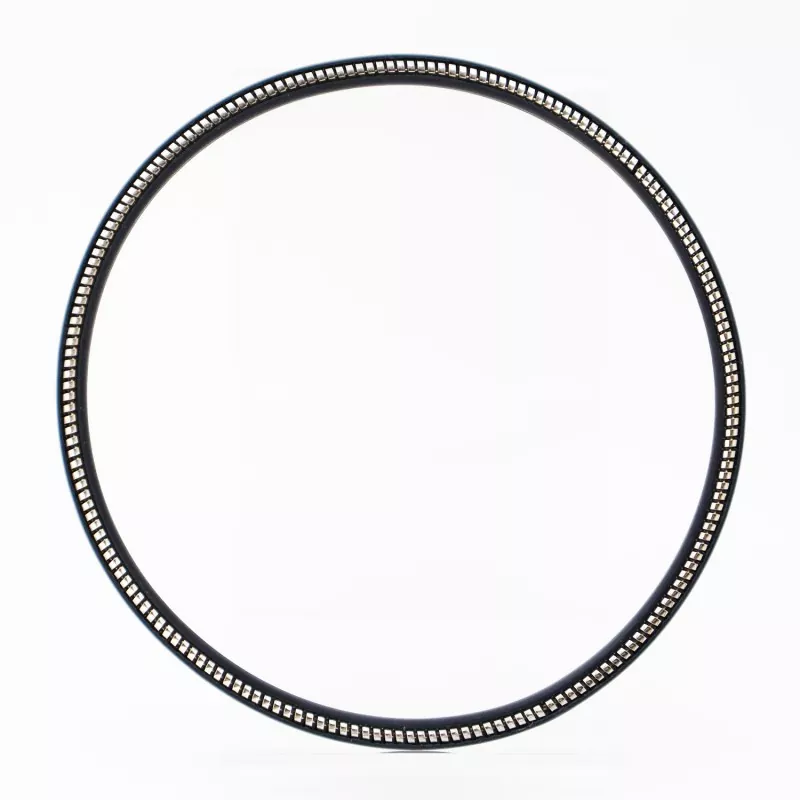

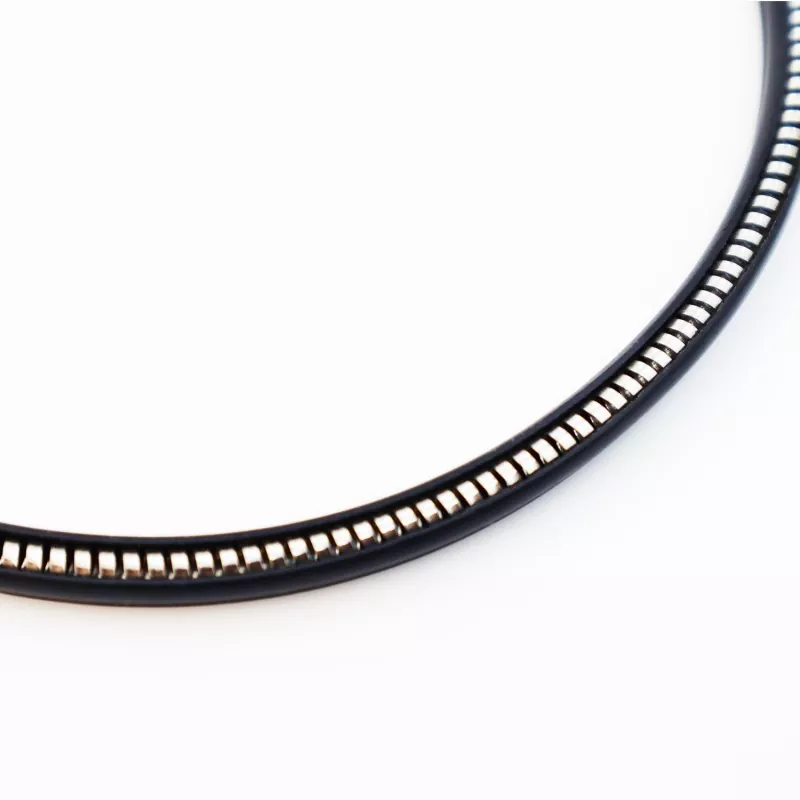

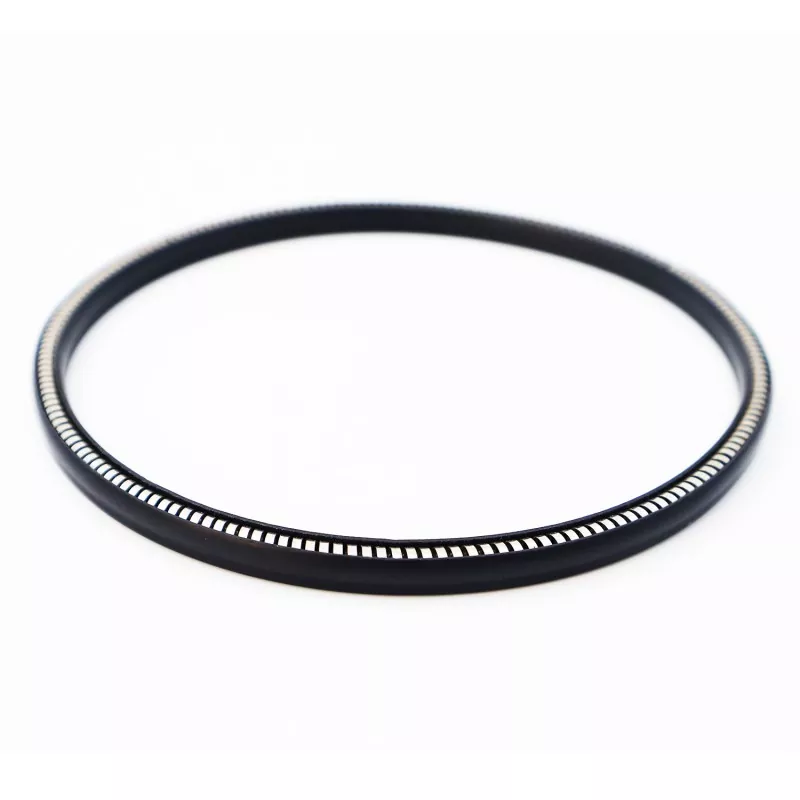

Die Ruichen FS-B Enhanced Spring-Energized Seal bietet Leistungsverbesserungen gegenüber dem standardmäßigen symmetrischen Design und wurde speziell für Anwendungen mit moderaten Drücken und leichten Betriebsschwankungen entwickelt. Dieses Modell optimiert die Abstimmung zwischen Dichtlippenprofil und Federsystem und verbessert dadurch die Dichtstabilität unter dynamischen Betriebsbedingungen.
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Geschwindigkeit (m/s) |
Temperatur °C |
Medien |
|
|
<40: Nutbreite L verwenden >40 MPa: Nutbreite L1 verwenden |
<10 |
BO/DO -35~+250 |
Andere -200~+250 |
Alle Flüssigkeiten, Chemikalien und Gase |
Ein wesentliches Merkmal dieses Modells ist seine erhöhte Widerstandsfähigkeit gegen Druckschwankungen mit einem Betriebsdruckbereich von bis zu 40 MPa. Sein verbessertes Dichtlippendesign bietet eine hervorragende Medienkompatibilität und ermöglicht die Handhabung einer breiteren Palette chemischer Medien, einschließlich bestimmter hochaggressiver Industrieflüssigkeiten. Der Betrieb erfolgt in einem Temperaturbereich von -60 °C bis 220 °C und erfüllt damit die Anforderungen der meisten industriellen Umgebungen.
Die federunterstützte Ruichen FS-B-Dichtung bietet eine hervorragende Kompatibilität mit einer Vielzahl von Medien und sorgt gleichzeitig für stabilere Reibungseigenschaften und eine längere Lebensdauer bei hin- und hergehenden Anwendungen. Ob für Hydraulikzylinder in Baumaschinen, Industriepumpen oder Chemieventile, der Ruichen FS-B bietet eine hervorragende, langlebige Dichtungsleistung.
Alle Abmessungen innerhalb der angegebenen Bereiche sind verfügbar.
Hinweis: Sollten die erforderlichen Spezifikationen hier nicht aufgeführt sein, kontaktieren Sie uns bitte; Wir können Produkte mit Durchmessern bis zu 1600 mm liefern.
|

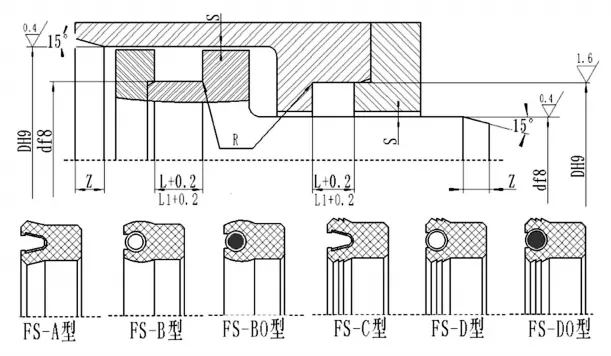

d |
D |
L+0,2 |
L1+0,2 (Gilt für Drücke >40 MPa) |
Radialspiel Smax |
Fasenlänge Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Technische Highlights: Geeignet für Betriebsbedingungen mit hohen und schwankenden Drücken; empfohlen für Geräte mit besonderen Anforderungen an die Dichtungslebensdauer.
