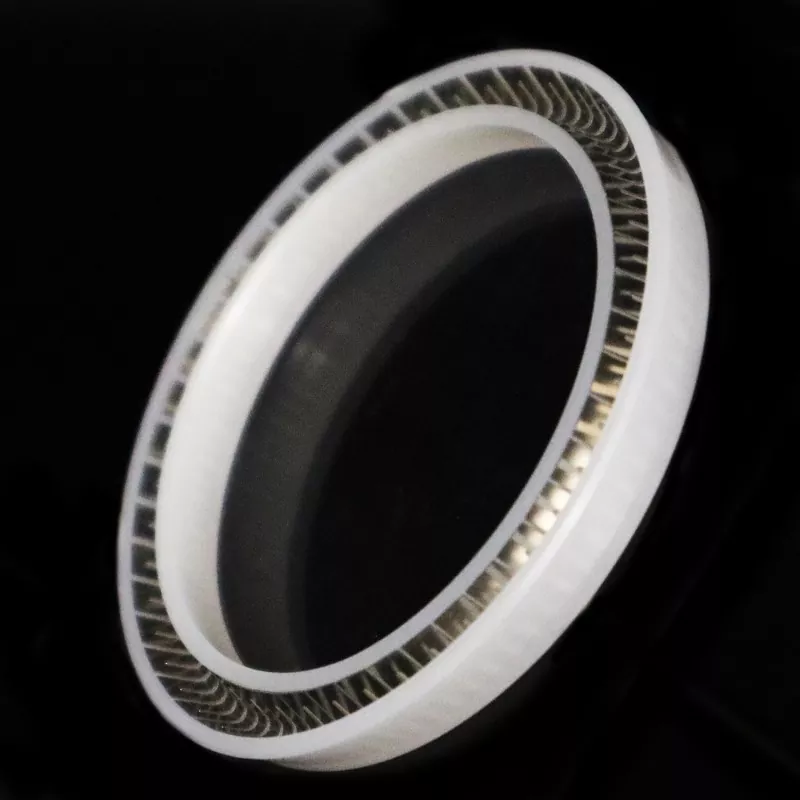

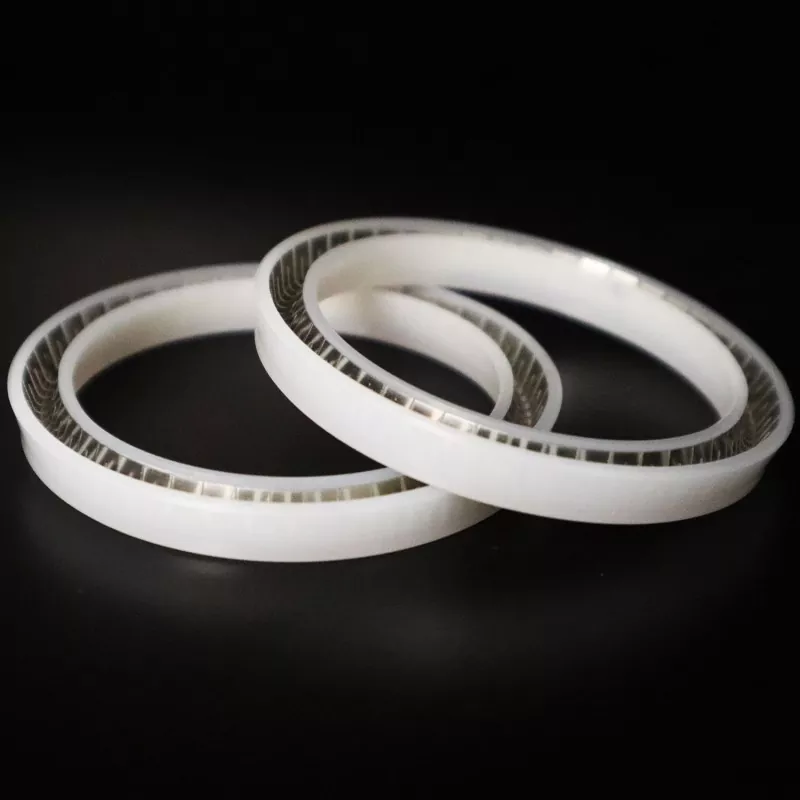

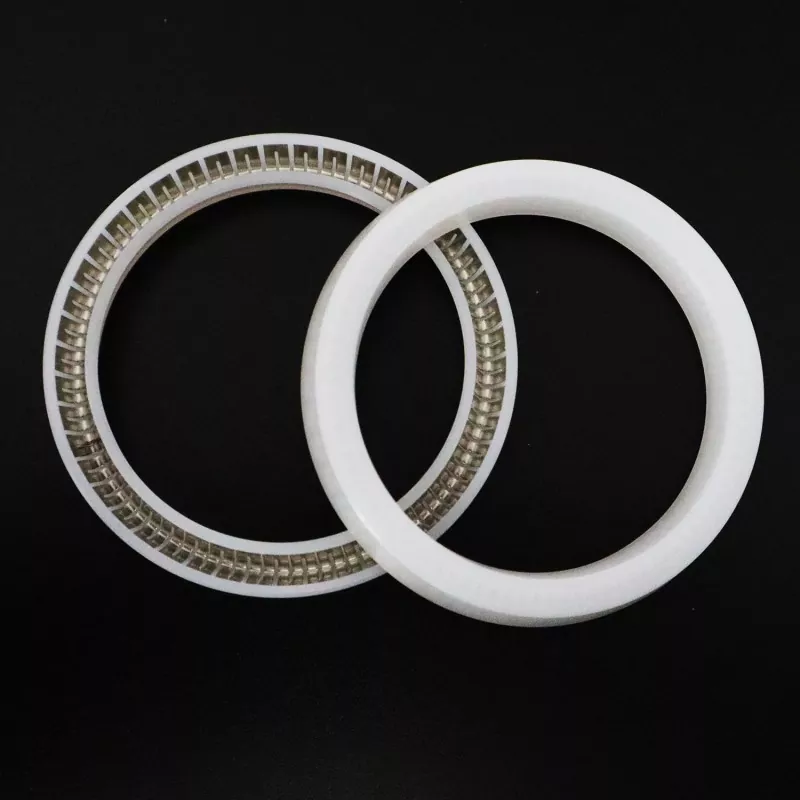

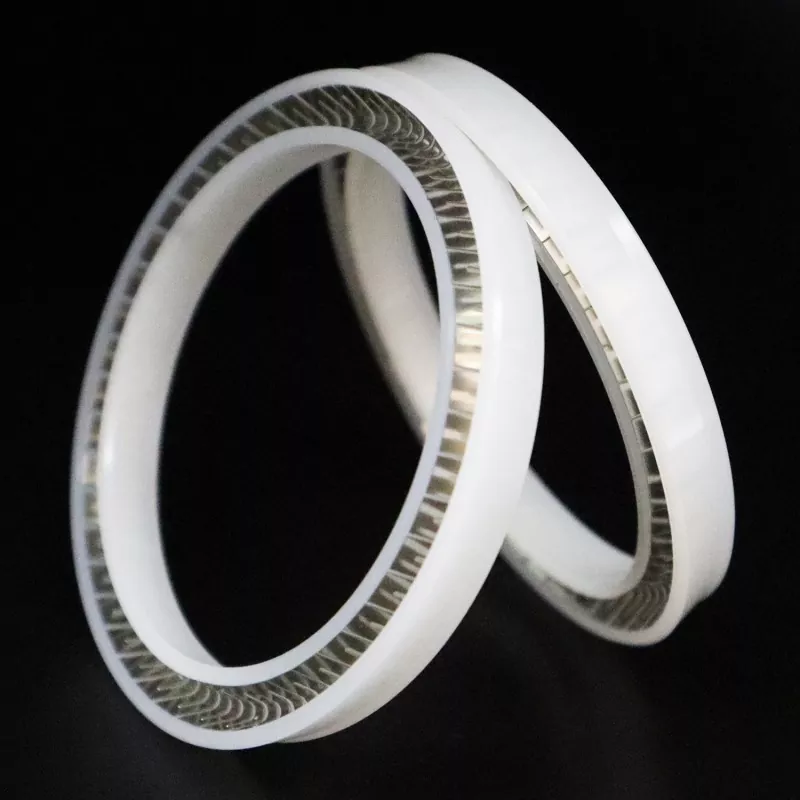

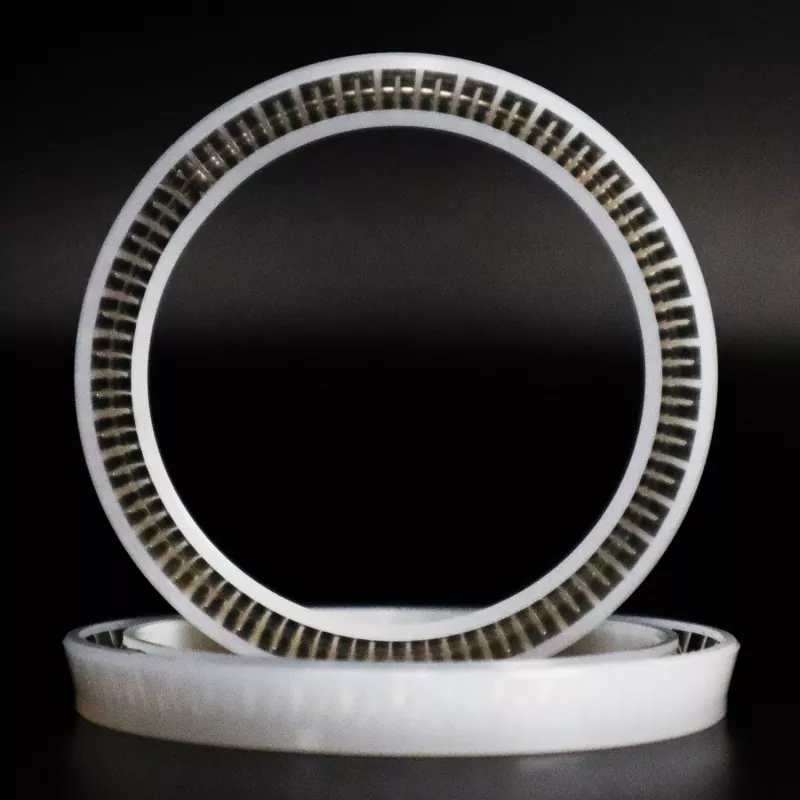

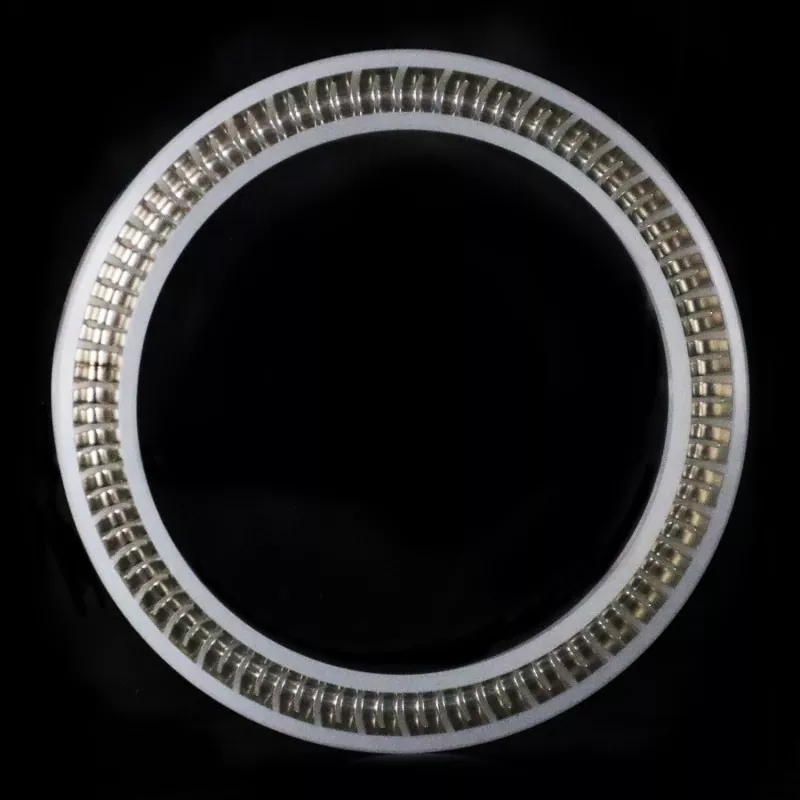

Die symmetrische federvorgespannte Dichtung Ruichen FS-A zeichnet sich durch ein symmetrisches Design aus, sodass sie austauschbar sowohl für Wellen als auch für Bohrungen verwendet werden kann. Als Basismodell der federunterstützten Dichtungsserie bietet die FS-A eine kostengünstige und zuverlässige Dichtungslösung für die meisten Standardbetriebsbedingungen und eignet sich daher für eine Vielzahl von Anwendungen mit statischer Dichtung, langsamer Rotation und hin- und hergehender Bewegung.
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Geschwindigkeit (m/s) |
Temperatur °C |
Medien |
|
|
<40: Nutbreite L verwenden >40 MPa: Nutbreite L1 verwenden |
<10 |
BO/DO -35~+250 |
Andere -200~+250 |
Alle Flüssigkeiten, Chemikalien und Gase |
Die Hauptvorteile dieses Modells liegen in seiner breiten Medienkompatibilität und stabilen Leistung. Ausgestattet mit einem PTFE-Dichtungskörper in Kombination mit einer federbelasteten Struktur widersteht es den meisten chemischen Medien, einschließlich verschiedener Hydraulikflüssigkeiten, Schmiermittel und milder chemischer Lösungen. Was die Temperaturanpassungsfähigkeit betrifft, behält das FS-A-Modell eine stabile Dichtungsleistung über einen Bereich von -50 °C bis 200 °C bei.
Die federvorgespannte Dichtung Ruichen FS-A eignet sich besonders gut für allgemeine Industriegeräte, Standardhydrauliksysteme und herkömmliche Flüssigkeitshandhabungseinheiten. Sein reibungsarmes Design sorgt für einen reibungslosen Betrieb und minimale Ausbrechreibung und verhindert wirksam das „Stick-Slip“-Phänomen während des Gerätebetriebs.
Für Kunden, die sich zum ersten Mal für federunterstützte Dichtungen entscheiden oder besonders kostensensibel sind, ist die Ruichen FS-A die ideale Einstiegslösung.
Alle Größen innerhalb des angegebenen Parameterbereichs sind verfügbar.
Hinweis: Wenn die erforderliche Spezifikation in dieser Tabelle nicht aufgeführt ist, kontaktieren Sie uns bitte; Wir können Produkte mit Durchmessern bis zu 1600 mm liefern.
|

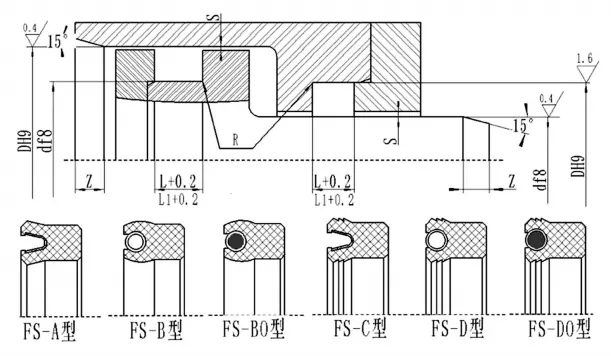

d |
D |
L+0,2 |
L1+0,2 (Gilt für Drücke >40 MPa) |
Radialspiel Smax |
Fasenlänge Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Anwendungshinweis: Geeignet für die bidirektionale Abdichtung von Wellen und Bohrungen in Standard-Industrieumgebungen; Empfohlen für Anwendungen mit minimalen Druckschwankungen.
