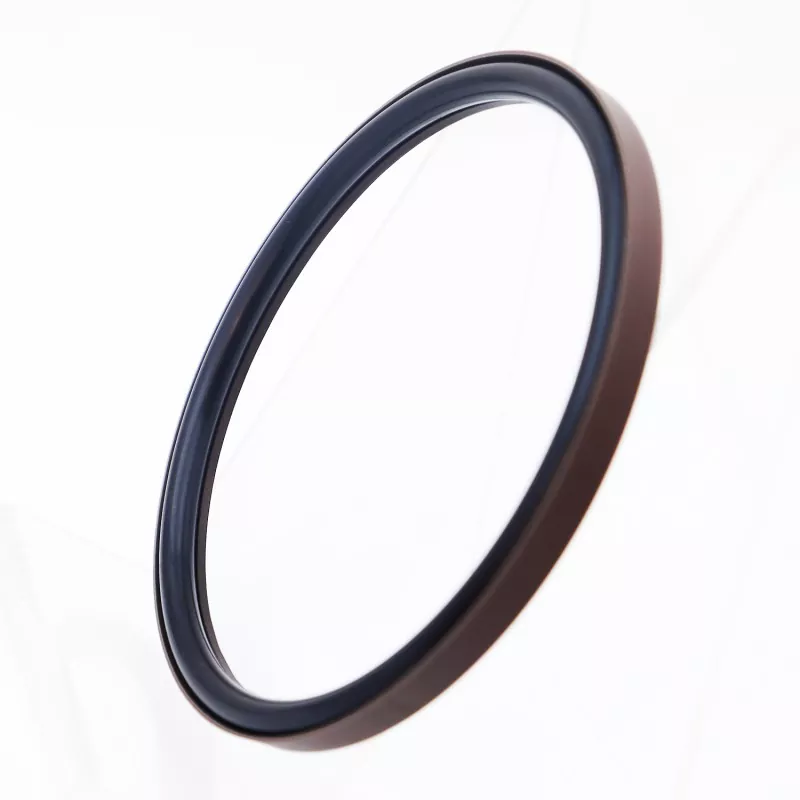

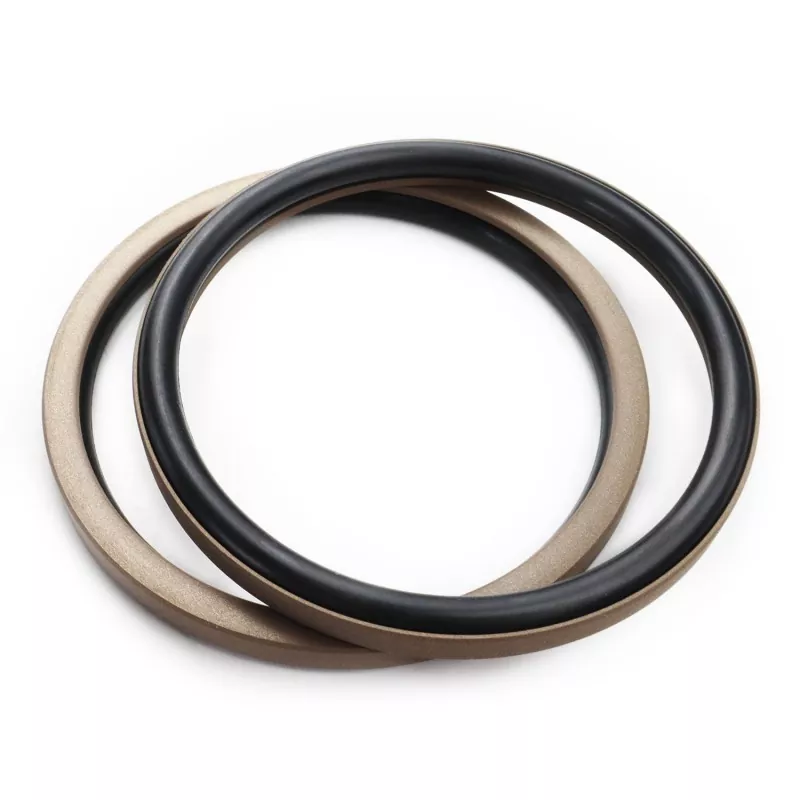

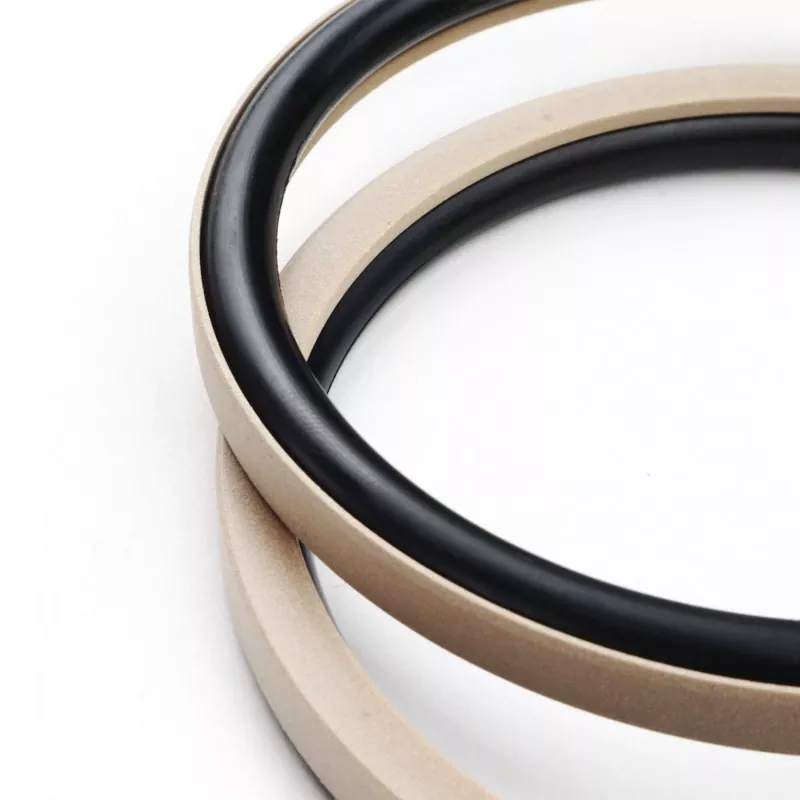

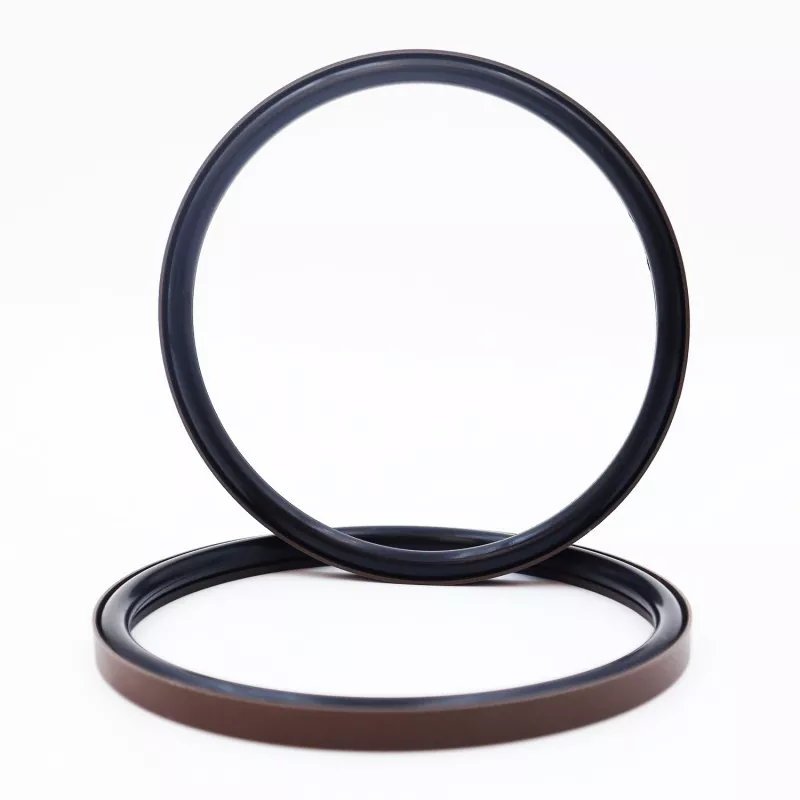

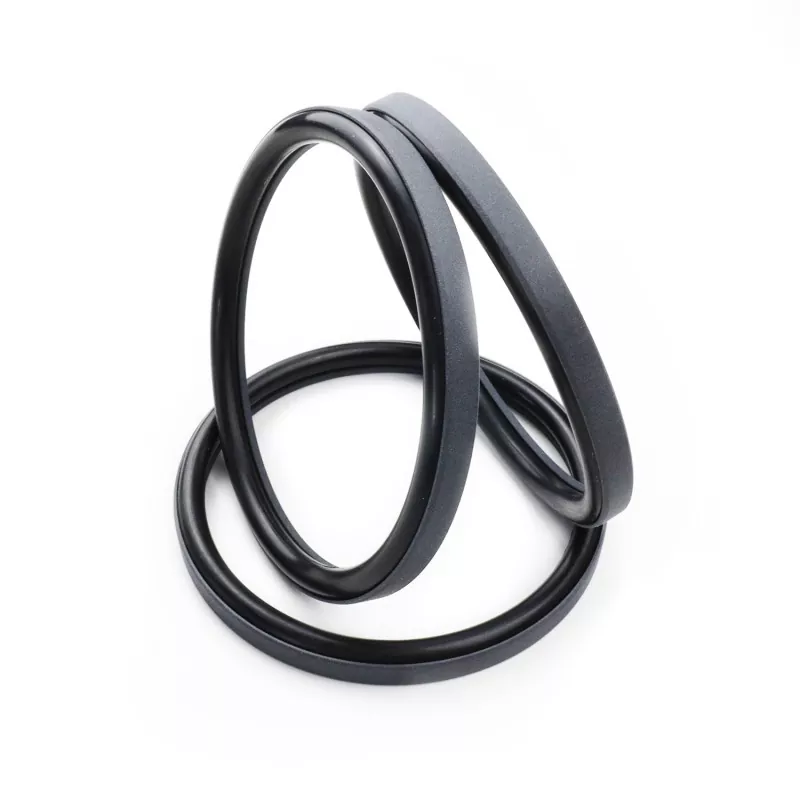

Die rechtwinklige kombinierte Dichtung für Kolben besteht aus einem rechtwinkligen Dichtungsring aus PTFE (oder einem PTFE-Verbundwerkstoff) und einem Gummi-O-Ring; Es ist für die einfachwirkende Abdichtung in hydraulischen und pneumatischen Hubkolbenanwendungen konzipiert. Die Einteilung in die Serien RC51 und RC52 basiert auf dem passenden O-Ring (entspricht dem GB1235-Standard). Der rechtwinklige Dichtungsring verfügt über ein Dünnlippendesign, das hervorragende Nachlaufkompensationsmöglichkeiten bietet, was zu einer überlegenen Dichtungsleistung führt.
Das Produkt bietet einen niedrigen Reibungskoeffizienten und eine minimale Ausbrechreibung. Es sorgt für ausgewogene dynamische und statische Reibung, läuft reibungslos ohne „Stick-Slip“ (ruckartige Bewegung), unterstützt ölfreie Schmierbedingungen und zeichnet sich durch eine lange Lebensdauer aus.
Seine kompakte Struktur passt in Standardnuten und ermöglicht eine einfache Installation und Wartung, was es zu einer idealen Dichtungswahl für die Kolbenbaugruppen verschiedener Hydraulikzylinder macht.
1. Geeignet für hydraulische und pneumatische Anwendungen;
2. Hervorragende Dichtungsleistung sowohl in Hoch- als auch in Niederdruckumgebungen;
3. Geringe Reibung, minimale Ausbrechreibung, reibungsloser Betrieb, ausgeglichene dynamische und statische Reibung und kein Stick-Slip;
4. Lange Lebensdauer; geeignet für ölfreie Schmieranwendungen;
5. Kompaktes Design; einfach zu installieren und zu warten;
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit m/s |
Medien |
|
≤70 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Mineralische Hydrauliköle, schwer entflammbare Flüssigkeiten (HFA/HFB), Gase usw. |
|
-20 bis +180 (mit FKM-O-Ring) |
1. Zu den Materialien für den zugehörigen O-Ring gehören: R01 Nitrilkautschuk (NBR), R02 Fluorelastomer (FKM) usw.

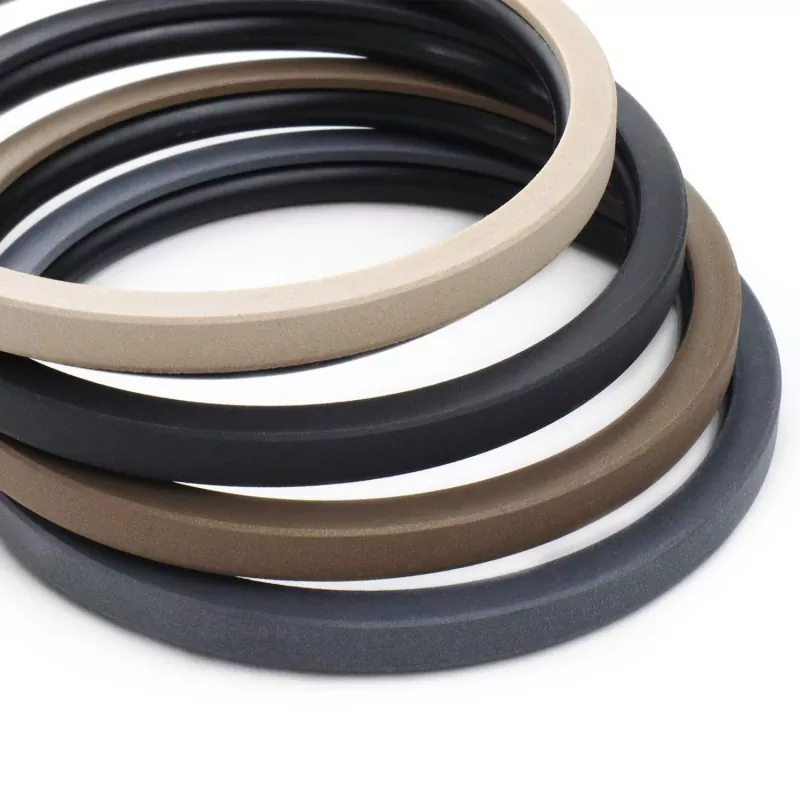

2. Dichtringmaterial: Standardmaterial PTFE3; Weitere verfügbare Optionen sind PTFE2, PTFE4 und andere Hochleistungskunststoffe.
Bestellmodell: RC51 – 80 x 70 x 7,6 – PTFE3 – R01
Modell – Zylinderbohrung x Nutdurchmesser x Nutbreite | PTFE3: Modifizierter PTFE-Materialcode | R01: O-Ring-Materialcode
Spezifikationen innerhalb der angegebenen Bereiche sind verfügbar.
|

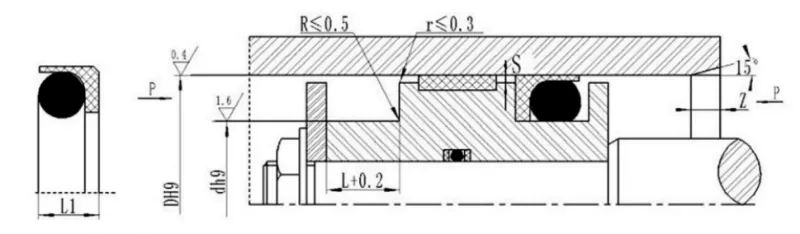

Standardmodell DH9 RC51 |
Leichte DH9 RC51-Q |
Hochleistungs-DH9 RC51-Z |
Nutdurchmesser d h9 |
Nutbreite L+0,2 |
Dichtungshöhe L1 |
Radialspiel Smax |
Fase Zmin |
O-Ring-Drahtdurchmesser do |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000–1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000–1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000–1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Hinweise:1. Die leichte Baureihe lässt sich einfacher in geschlossene Nuten mit einer Breite von mehr als 30 mm einbauen.
2. Für den Einbau in geschlossene Nuten bitte Rücksprache mit dem Unternehmen halten.
3. Bei Drücken über 40 MPa verwenden Sie eine H8/f8-Passungstoleranz für den Dichtungsgrundbereich.
