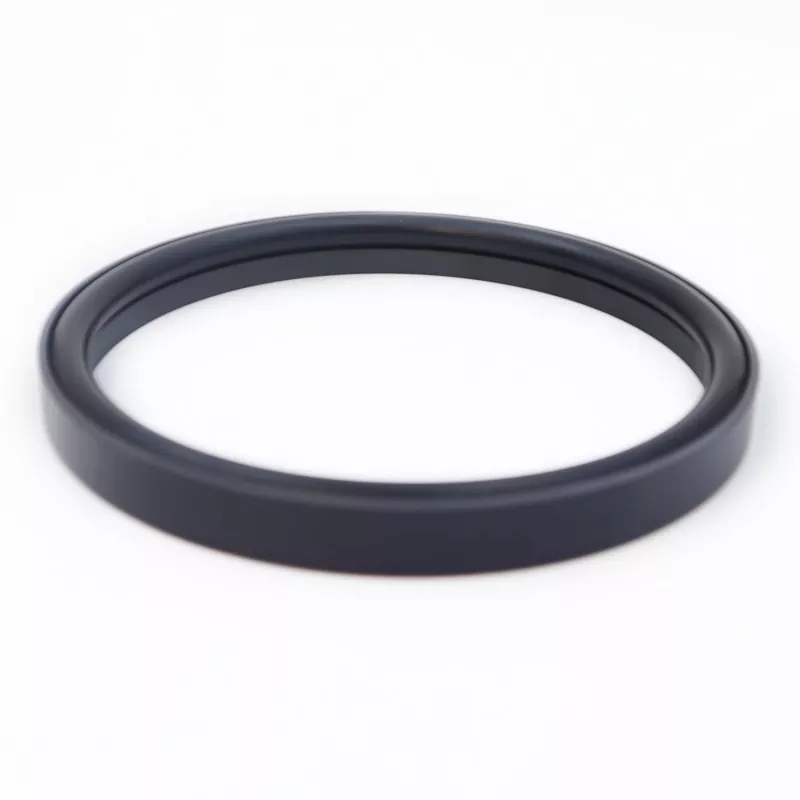

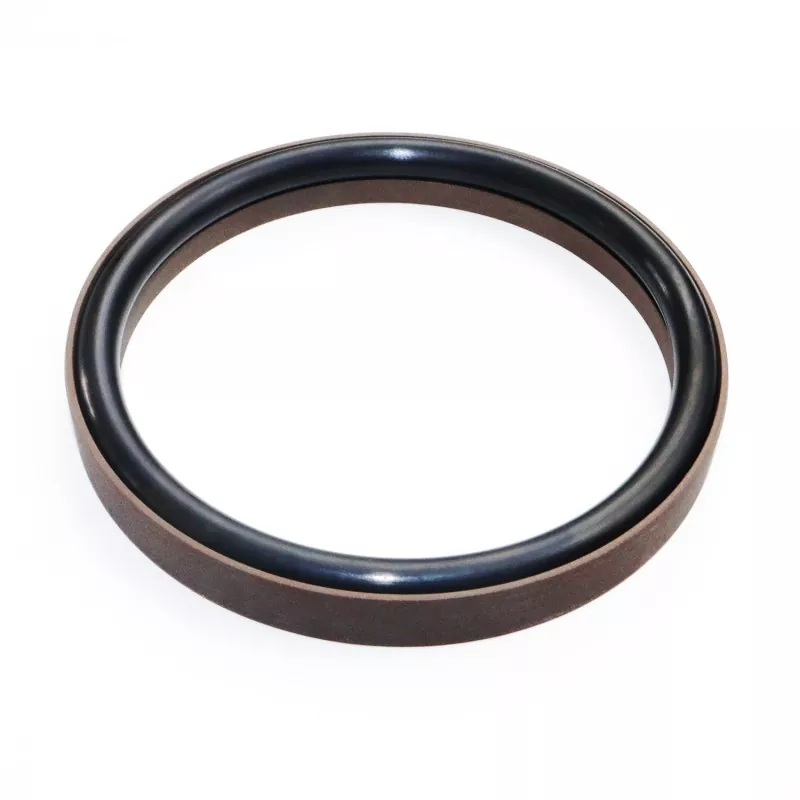

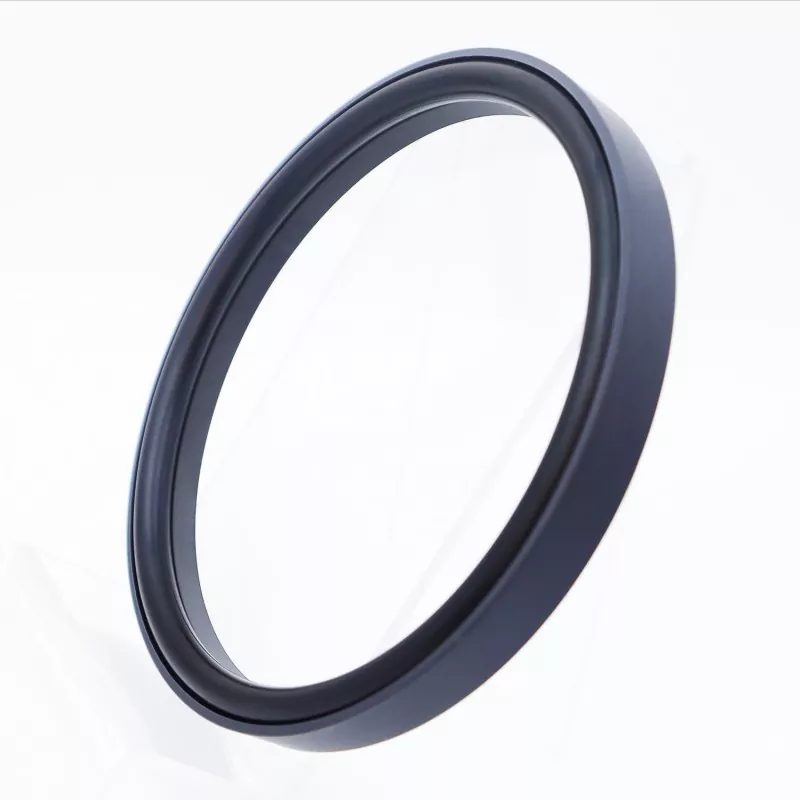

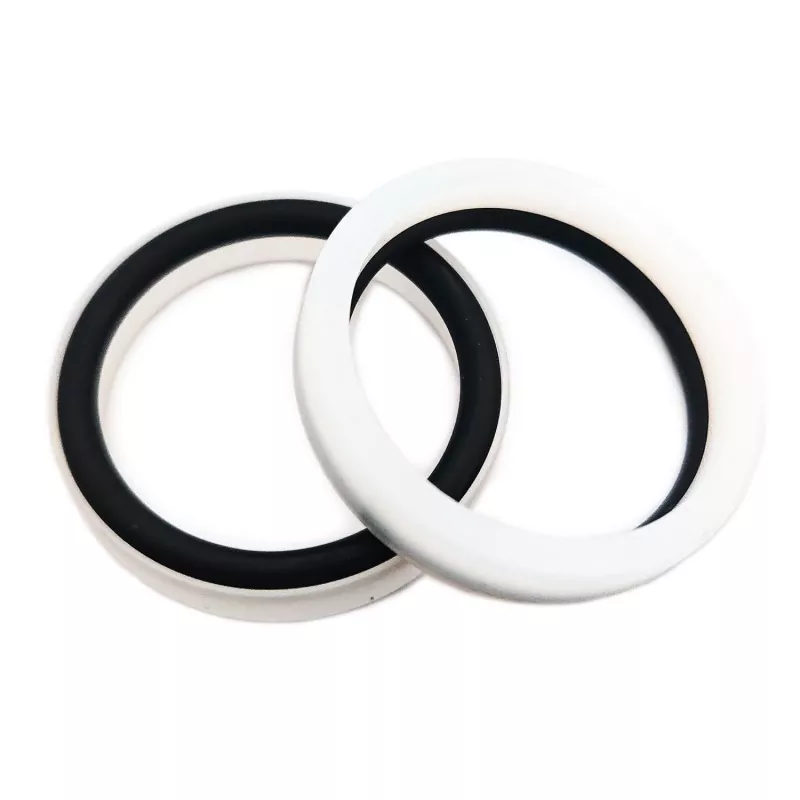

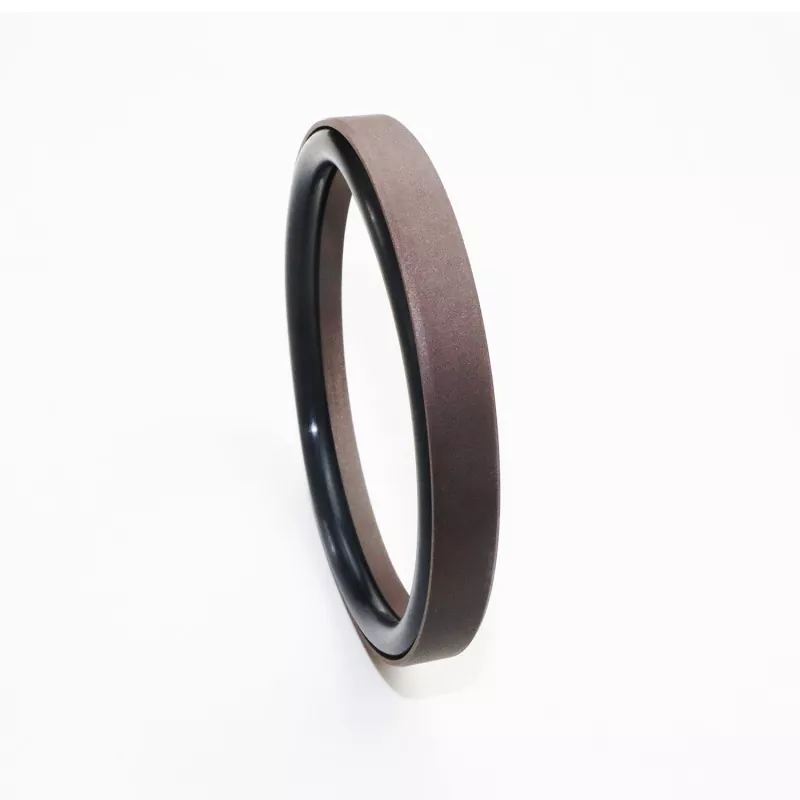

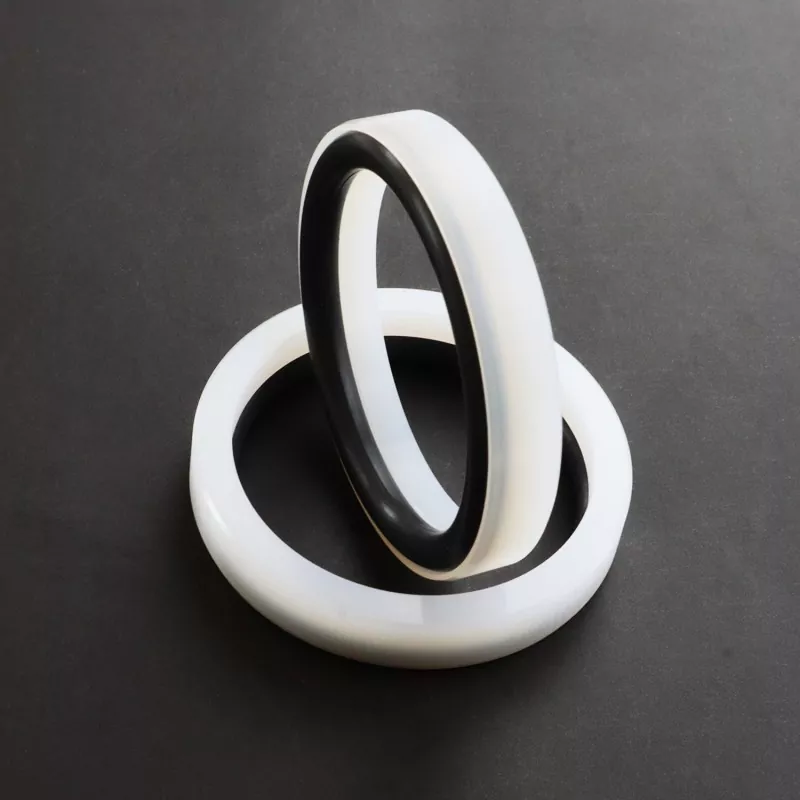

Die verstärkte Stufen-Kombinationsdichtung für Stangen (entworfen für Ultrahochdruck- und wasserbasierte Anwendungen) besteht aus einem verstärkten rechtwinkligen Dichtungsring aus PTFE (oder einem PTFE-Verbundwerkstoff) und einem Gummi-O-Ring. Es ist in den Serien RC58 und RC59 erhältlich, abhängig vom spezifischen verwendeten O-Ring (gemäß GB1235-Standard). Es bietet eine reibungsarme Leistung – gewährleistet keinen Widerstand beim Start und eine sanfte Hin- und Herbewegung ohne Ruckgleiten – und eignet sich für den Langzeitbetrieb in ölfreien Umgebungen, wodurch die Wahrscheinlichkeit von Geräteausfällen erheblich verringert und die Wartungskosten gesenkt werden.
Dank der optimierten Dicke des Dichtrings leistet die Dichtung auch beim Einsatz mit Wasser oder anderen niedrigviskosen Medien eine hohe Leistungsfähigkeit. Die konstruktive Gestaltung des verstärkten Dichtrings erhöht zudem dessen Widerstandsfähigkeit gegenüber hohen und höchsten Drücken. Der Einbau dieser Dichtung in eine geschlossene Nut ist grundsätzlich nicht möglich.
1. Geringe Reibung: minimaler Anlaufwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Ruckgleiten;
2. Lange Lebensdauer: geeignet für ölfreie Schmieranwendungen;
3. Geeignet zum Abdichten von Hochdruck- und Höchstdrucksystemen sowie niedrigviskosen Medien wie Wasser;
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit m/s |
Medien |
|
≤200 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Hydrauliköle auf Mineralbasis, schwer entflammbare Flüssigkeiten (HFA/HFB), Wasser usw. |
|
-20 bis +200 (mit FKM-O-Ring) |
1. Zu den kompatiblen O-Ring-Materialien gehören: RO1-Nitrilkautschuk (NBR), RO2-Fluorelastomer (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3; Alternative Materialien sind PTFE2, PTFE4 und andere Hochleistungskunststoffe.
Bestellmodell: RC58 – 80 x 69,2 x 10,5 – PTFE3 – R01
Modell – Bohrungsdurchmesser x Nutdurchmesser x Nutbreite | PTFE3 – Modifizierter PTFE-Materialcode | R01 – O-Ring-Materialcode
Spezifikationen innerhalb des Parameterbereichs sind verfügbar.
|

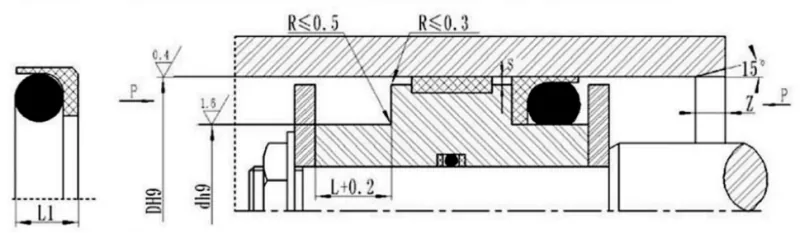

Standardmodell DH9 RC58 |
Leichte DH9 RC58-Q |
Hochleistungs-DH9 RC58-Z |
Nutdurchmesser d h9 |
Nutbreite L+0,2 |
Dichtungshöhe L1 |
Eckenradius Rmax |
Radialspiel Smax |
Fase Zmin |
O-Ring-Drahtdurchmesser Tun |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000–1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000–1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000–1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Hinweis: Bei Drücken >60 MPa wird im Dichtungsgrundbereich eine H8/f8-Passungstoleranz verwendet; für Ultrahochdruckabdichtung, Smax < 0,05.
Kompatibel mit GB1235-O-Ringen; Jede Größe innerhalb des angegebenen Parameterbereichs kann geliefert werden.
|
Blendenbereich D H9 |
Nutdurchmesser d h9 |
Nutbreite L+0,2 |
Radialspiel Smax |
Eckenradius Rmax |
Fase Zmin |
O-Ring-Drahtdurchmesser Tun |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
