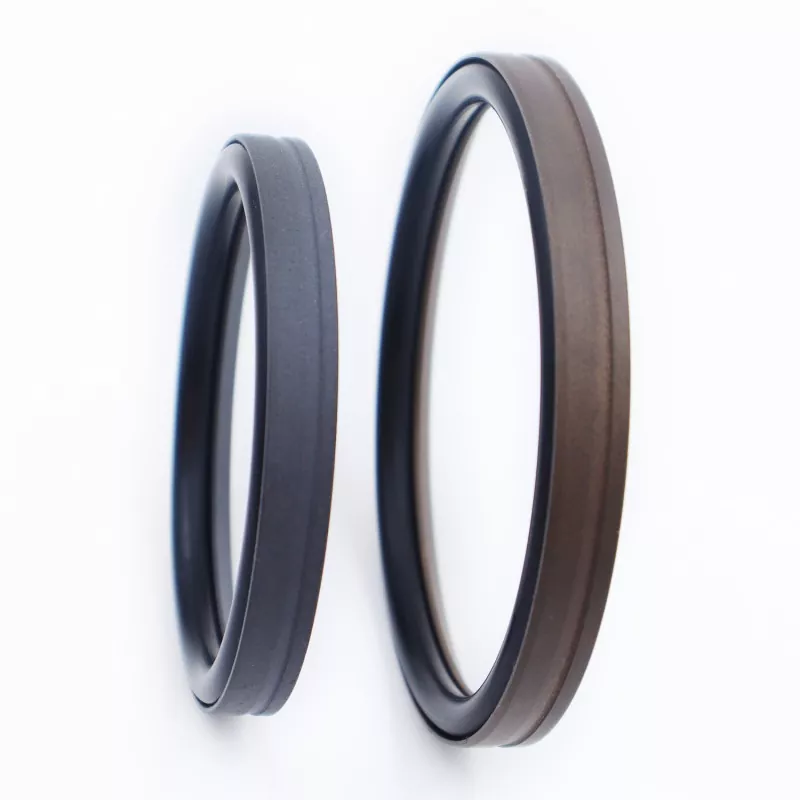

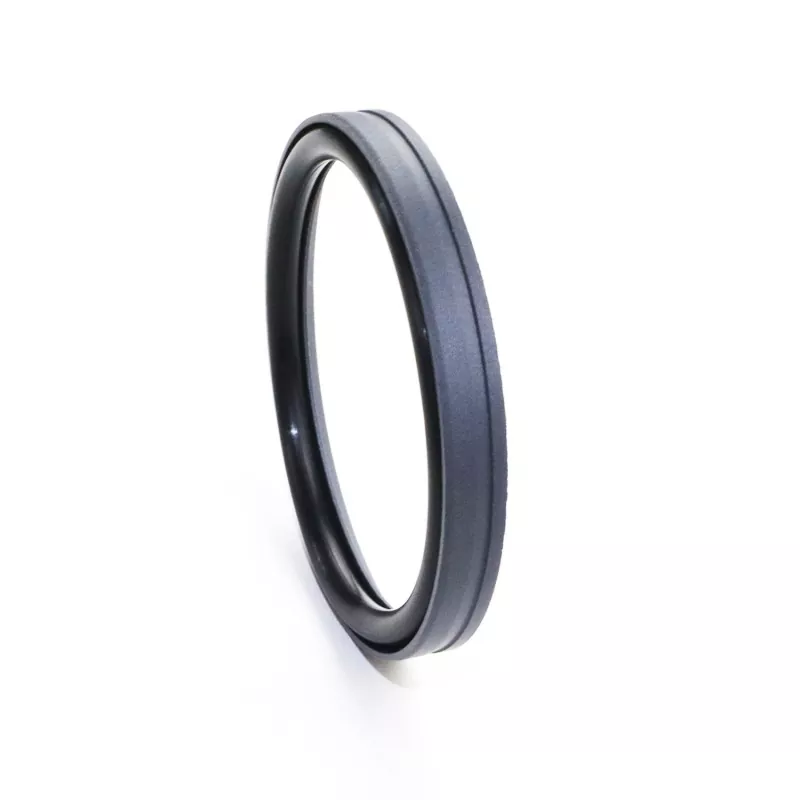

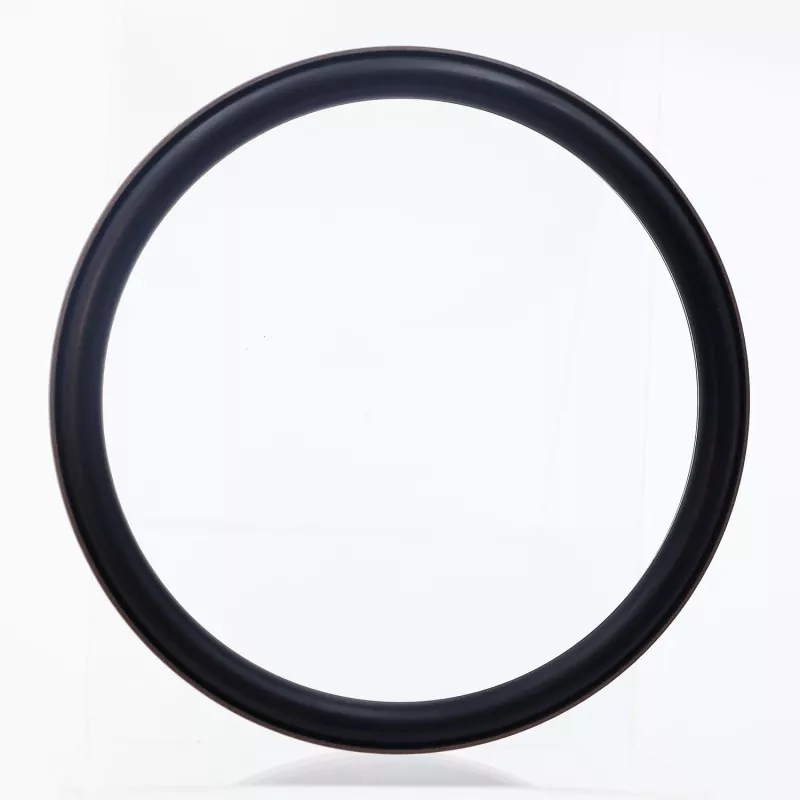

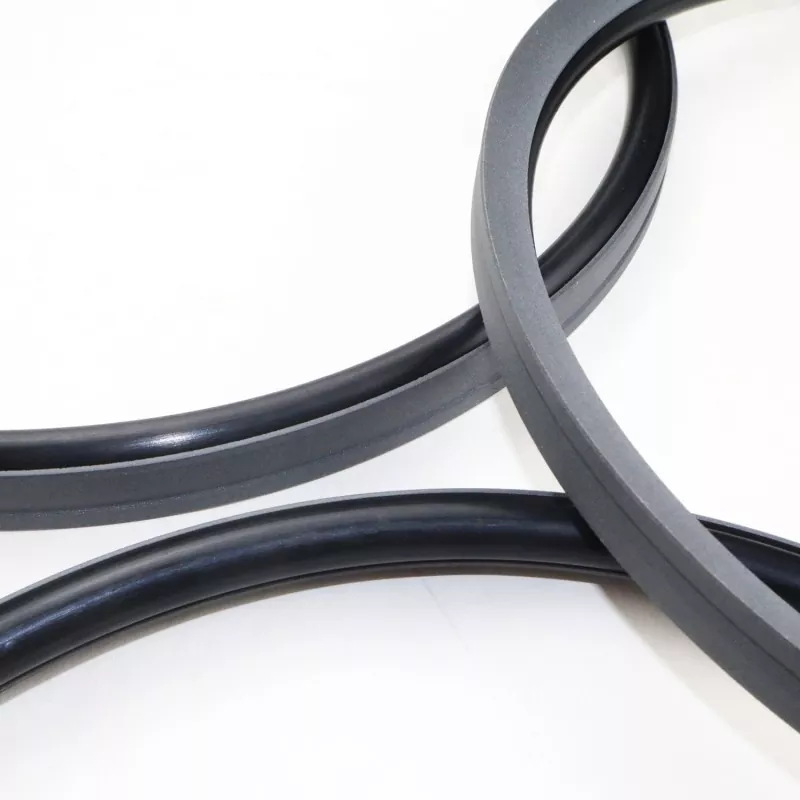

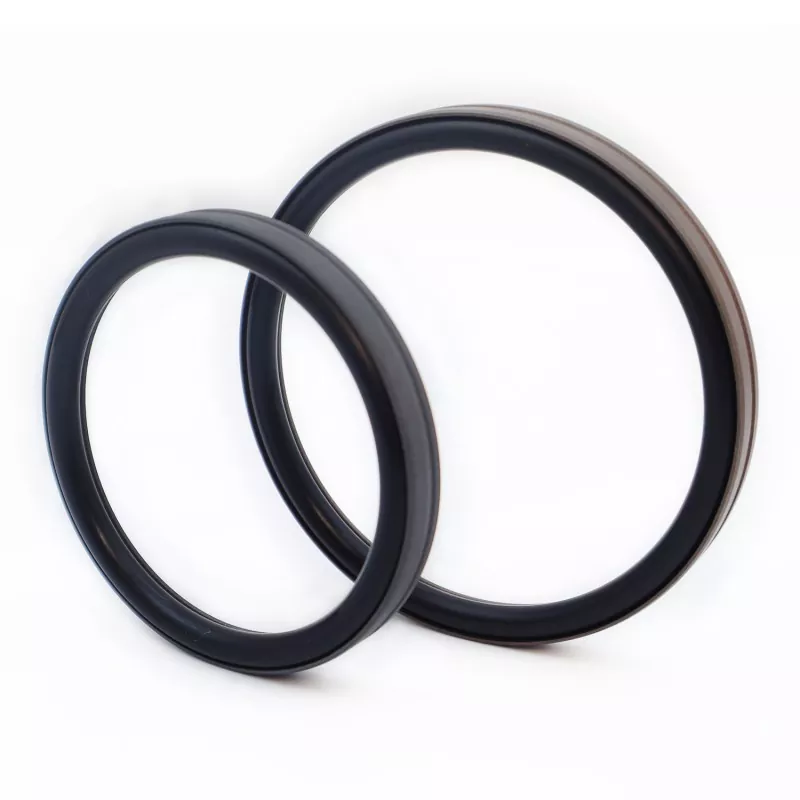

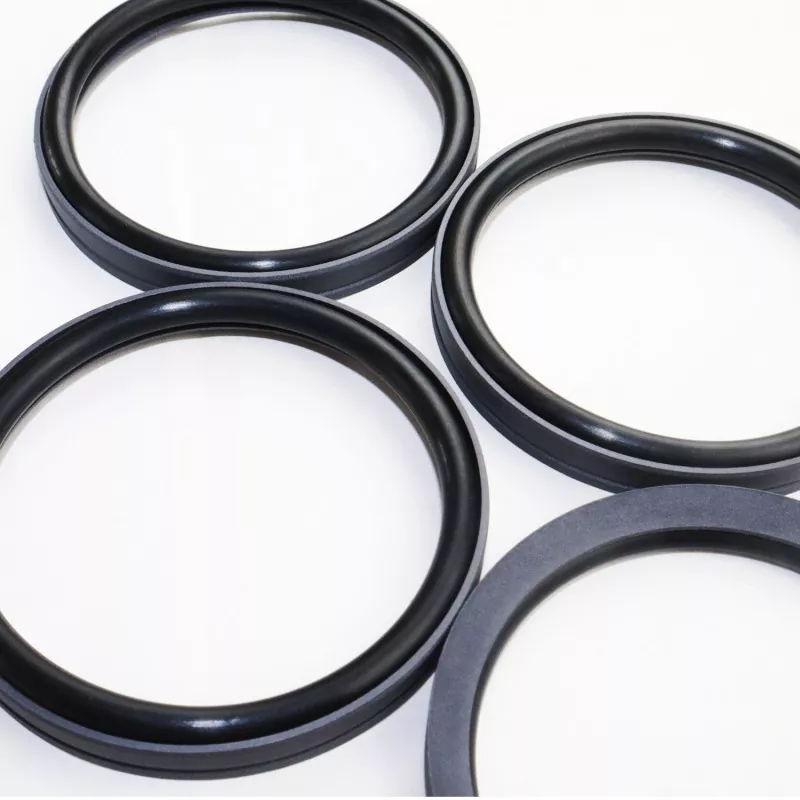

Die kombinierte Dichtung vom Bohrungsfußtyp besteht aus einem fußförmigen Dichtungsring aus PTFE (oder einem PTFE-Verbundwerkstoff) und einem Gummi-O-Ring; Es ist für die einfachwirkende Abdichtung in hydraulischen und pneumatischen Hubkolbenanwendungen konzipiert. Die Einteilung in die Serien RC53 und RC54 basiert auf dem passenden O-Ring (entspricht dem GB1235-Standard). Dank der Dünnlippenkonstruktion des Dichtrings bietet er einen hervorragenden Nachlaufausgleich und eine hervorragende Dichtleistung. Es funktioniert sowohl unter Hoch- als auch unter Niederdruckbedingungen gut, arbeitet ohne „Stick-Slip“ (Kriechen), unterstützt eine langfristige ölfreie Abdichtung und wird häufig für Hochdruckzylinderkolben verwendet.
Die keilförmige Nut auf der fußförmigen Dichtfläche verbessert die Dichtigkeit und Verschmutzungsbeständigkeit und reduziert gleichzeitig die Reibung. Durch die konstruktive Gestaltung wird zudem die Druckbelastbarkeit der Dichtung verbessert. Für den Einbau in geschlossene Nuten ist es grundsätzlich nicht geeignet.
1. Geeignet für hydraulische und pneumatische Anwendungen;
2. Hervorragende Dichtungsleistung sowohl unter Hoch- als auch unter Niederdruckbedingungen;
3. Geringe Reibung, minimaler Losbrechwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Stick-Slip;
4. Lange Lebensdauer; geeignet für ölfreie Schmieranwendungen;
5. Geeignet für Hochdruck- und Ultrahochdruckdichtungen;
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit m/s |
Medien |
|
≤100 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Mineralische Hydrauliköle, schwer entflammbare Flüssigkeiten (HFA/HFB), Gase usw. |
|
-20 bis +180 (mit FKM-O-Ring) |
1. Zu den kompatiblen O-Ring-Materialien gehören: R01 Nitrilkautschuk (NBR), R02 Fluorelastomer (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE3; Weitere verfügbare Materialien sind PTFE2, PTFE4 und andere Hochleistungskunststoffe.
Bestellmodell: RC53-80x69,6x9,8-PTFE3-R01
Bohrungsdurchmesser x Nutdurchmesser x Nutbreite | PTFE3: Modifizierter PTFE-Materialcode | R01: O-Ring-Materialcode
Jede Größe innerhalb des Parameterbereichs ist verfügbar
|

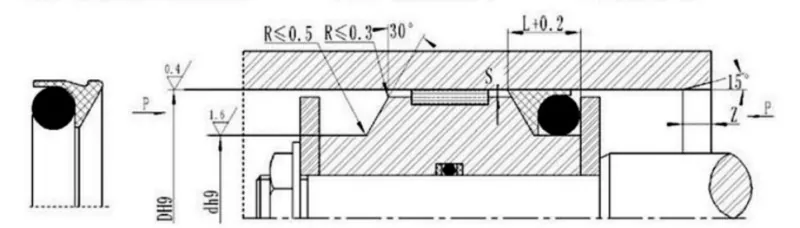

Blendenbereich D H9 |
Nutdurchmesser d h9 |
Nutbreite L+0,2 |
Radialspiel Smax |
Fase Zmin |
O-Ring-Drahtdurchmesser Tun |
|
|
<40 MPa |
<60 MPa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibel mit GB1235-O-Ringen; Jede Größe innerhalb des angegebenen Bereichs kann geliefert werden.
|
Blendenbereich D H9 |
Nutdurchmesser d h9 |
Nutbreite L+0,2 |
Radialspiel Smax |
Fase Zmin |
O-Ring-Drahtdurchmesser Tun |
|
|
<40 MPa |
<60 MPa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Hinweis: Bei Drücken >60 MPa wird im Dichtungsgrundbereich eine H8/8-Passungstoleranz verwendet und das Ultrahochdruck-Dichtungsspiel Smax beträgt <0,05.
