Hochleistungs-V-Set-Dichtung

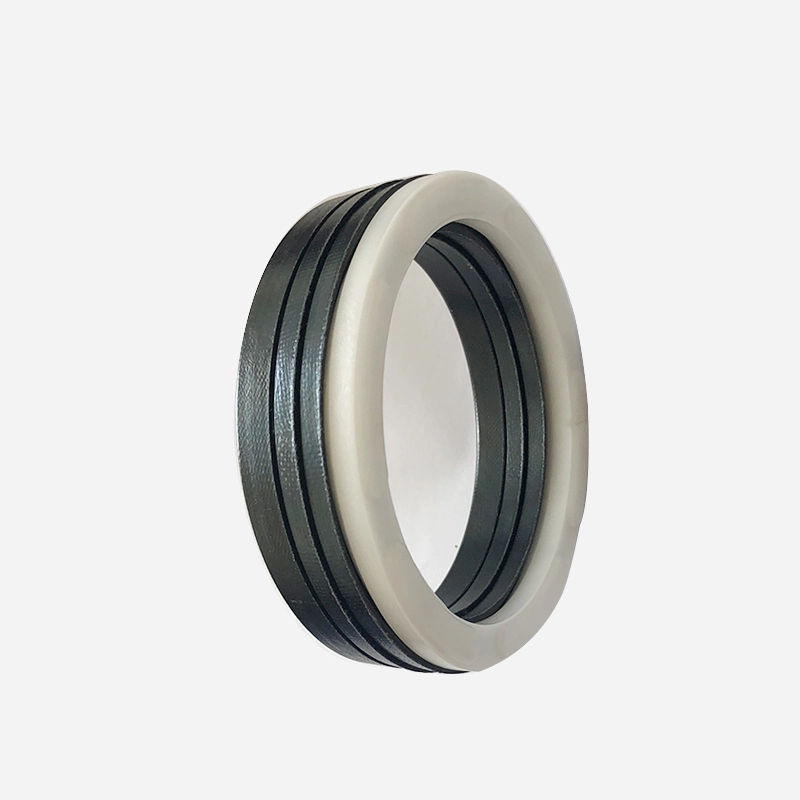

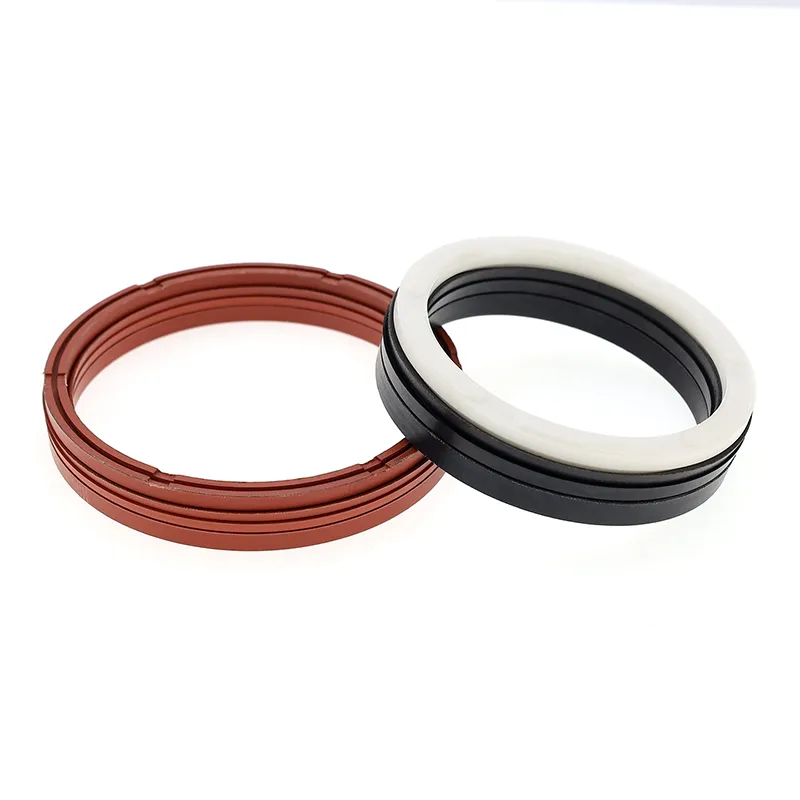

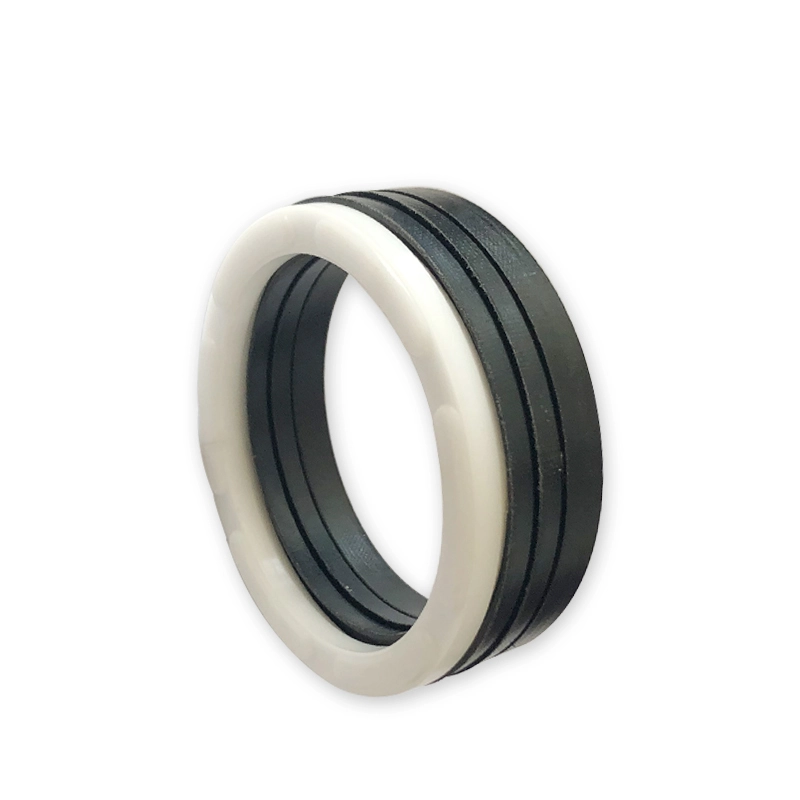

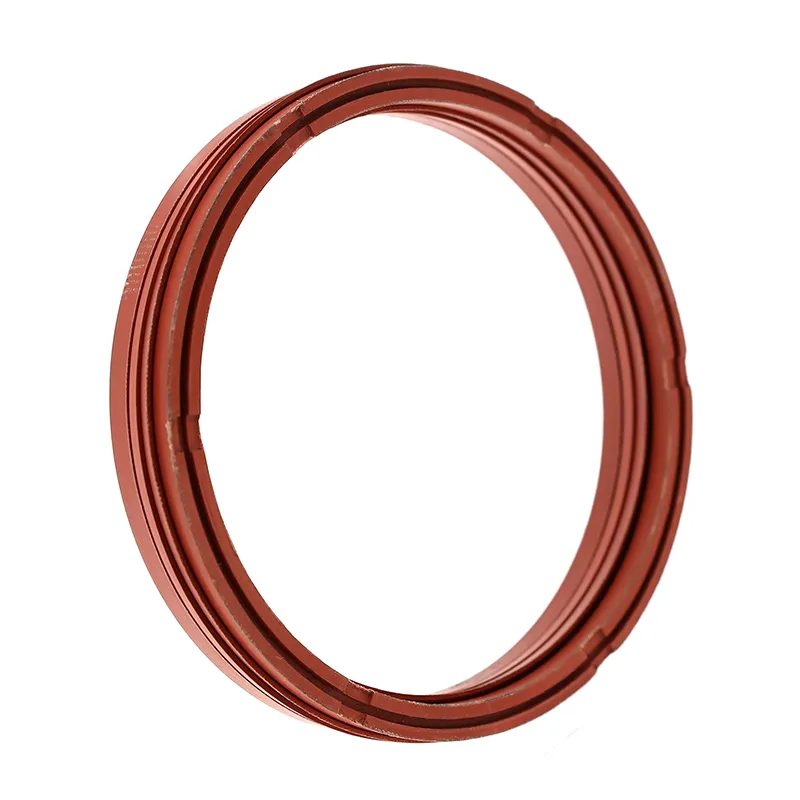

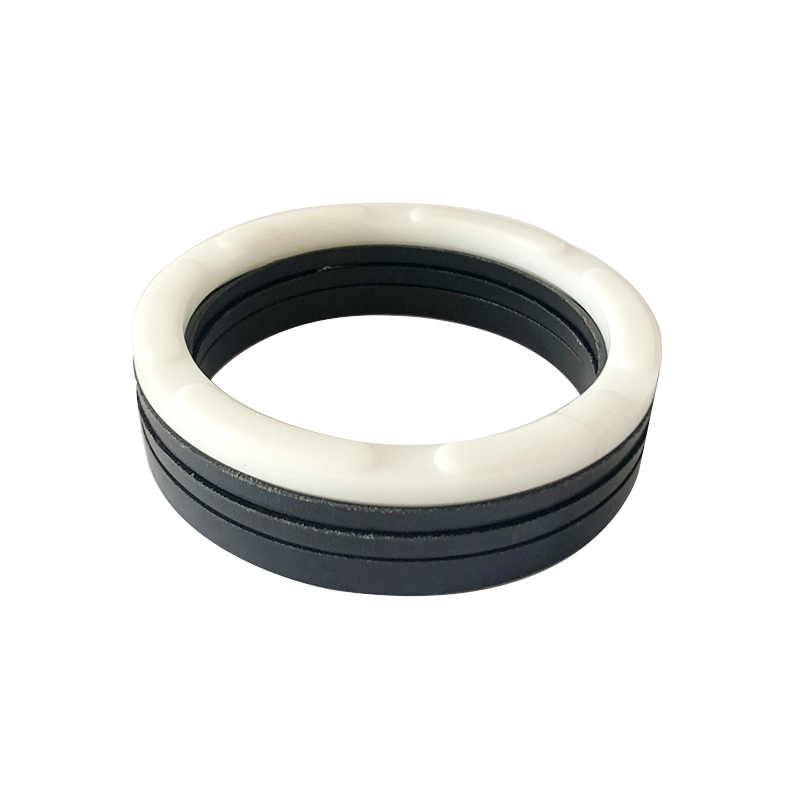

Die Heavy-Duty V-Set Seal besteht aus einem Satz V-förmiger Dichtringe, einem Kompressionsring und einem Stützring. Es eignet sich für die unidirektionale Druckabdichtung bei Kolbenhydraulikanwendungen. Beim Einbau muss ein mit dem Dichtungsmaterial verträgliches Fett aufgetragen werden. Der Einbau in integrierte (geschlossene) Gehäuse ist nicht möglich. Es ist für die Kolbenabdichtung bei Anwendungen mit mittlerer und hoher Belastung konzipiert.

Merkmale:

1. Es steht eine große Auswahl an Materialien zur Verfügung, die eine optimale Anpassung an verschiedene Anwendungen ermöglichen.

2. Geeignet für den Einsatz unter rauen Betriebsbedingungen und passt sich nahezu allen Medien und anspruchsvollen Bedingungen an.

3. Lange Lebensdauer, geeignet für ölfreie Schmierung (bei entsprechender Materialauswahl).

4. Einstellbare Dichtleistung: Die axiale Abmessung kann durch Hinzufügen oder Entfernen von V-Ringen angepasst werden.

5. Wirksam auch bei schlechter Dichtflächenqualität.

Geltende Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig auftreten)

Materialauswahl

1. Druckringmaterialien: PTFE, Nitrilgewebe, Fluorkautschukgewebe, Nylon, Polyoxymethylen

2. V-Ring-Materialien: PTFE, Nitrilkautschuk, Nitrilgewebe, Fluorkautschuk, Fluorkautschukgewebe

3. Materialien des Stützrings: Nitrilgewebe, Fluorkautschukgewebe, Nylon, Polyoxymethylen, PTFE

Bestellbeispiel

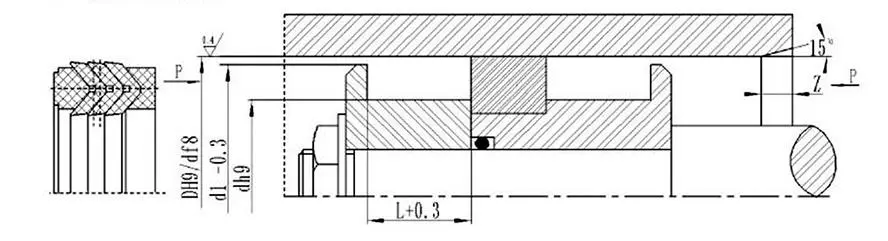

Strukturdiagramm
