Stufendichtung für hin- und hergehenden Kolben

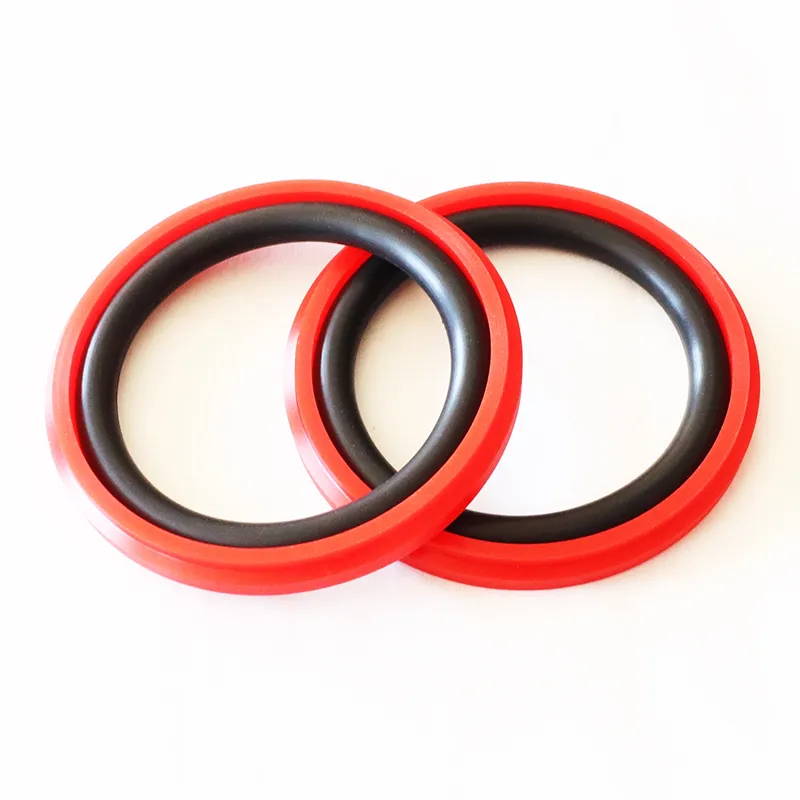

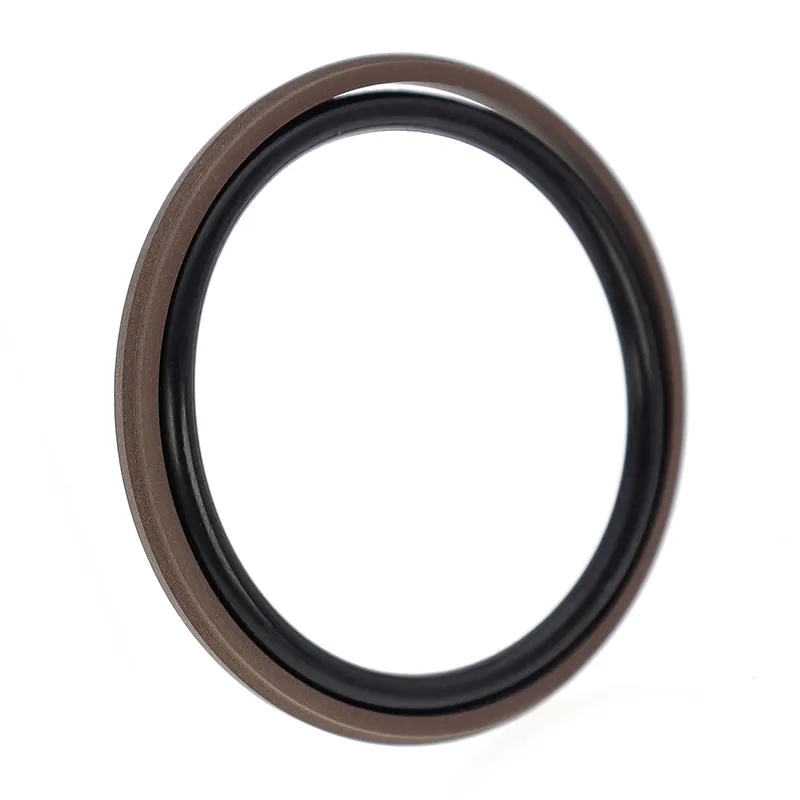

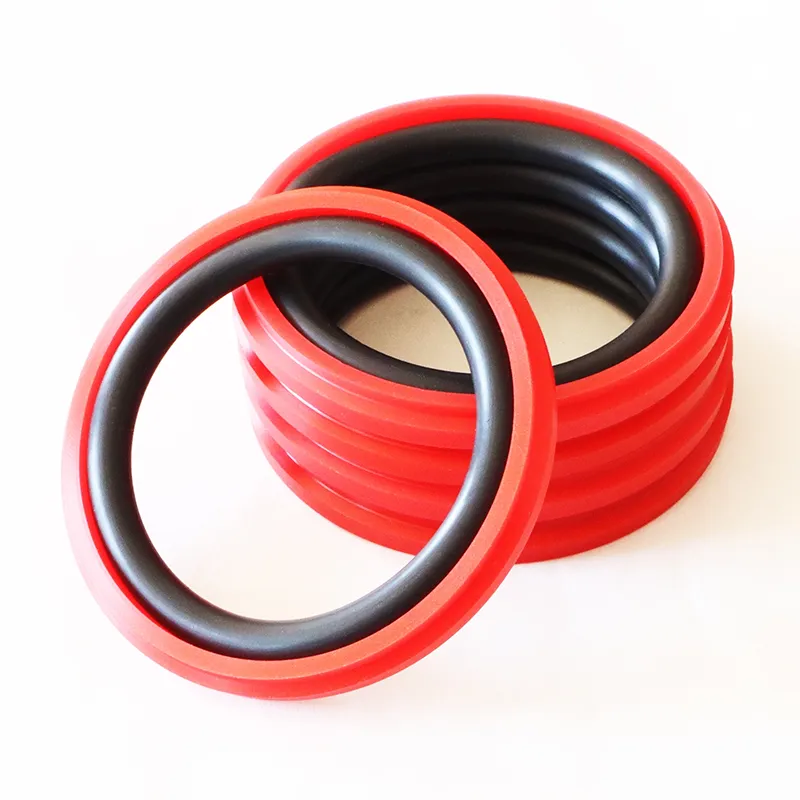

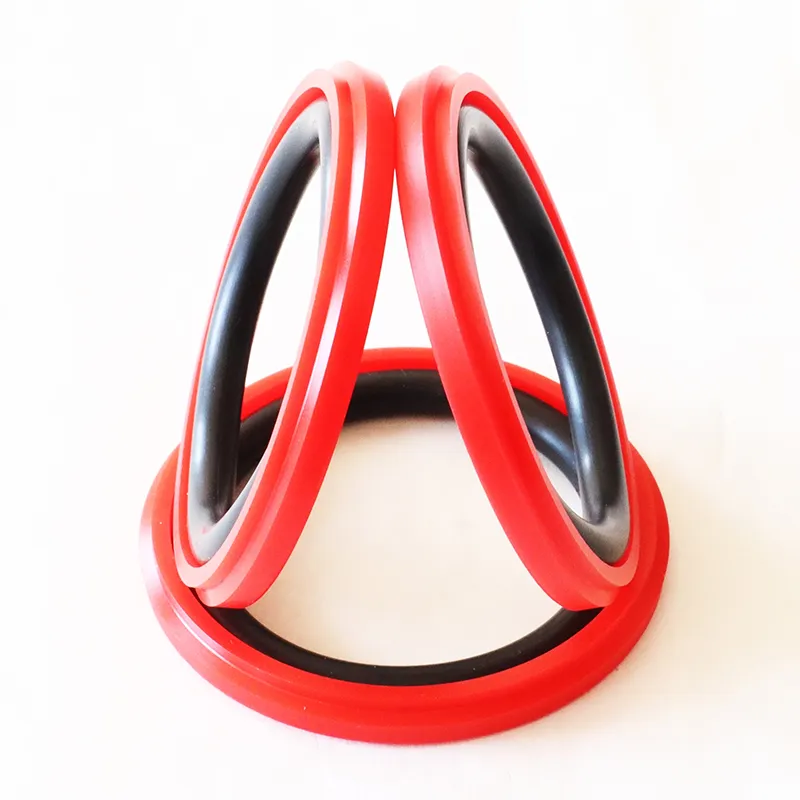

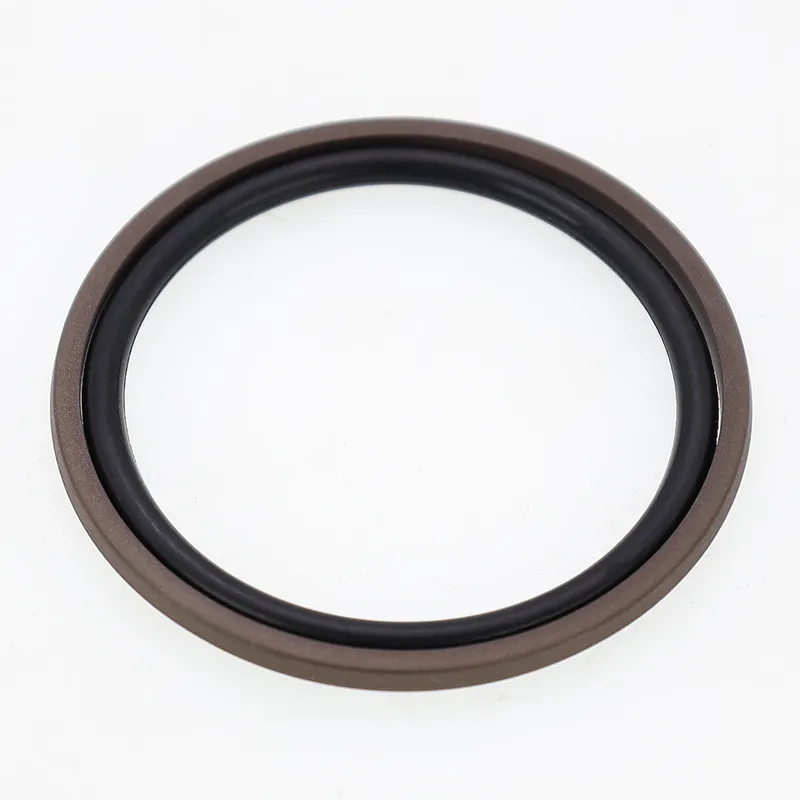

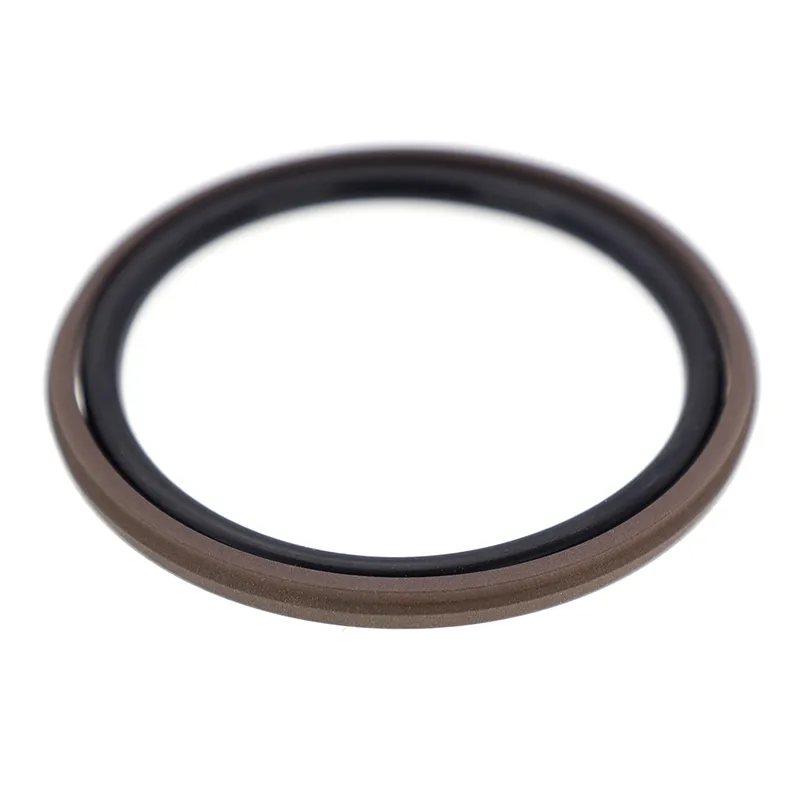

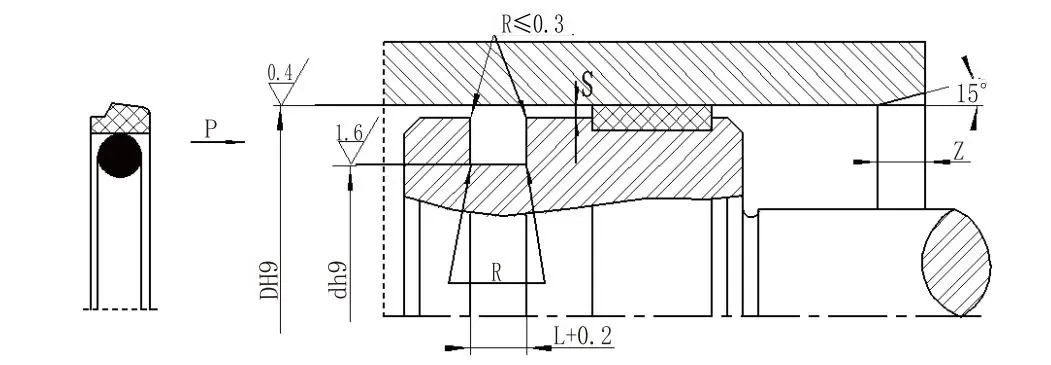

Die Hubkolben-Stufendichtung besteht aus einem PTFE-gefüllten Stufendichtring und einem O-Ring und eignet sich für die unidirektionale Druckabdichtung in Hubkolbenhydraulikanwendungen. Der O-Ring sorgt für Radialkraft und gleicht den Verschleiß des Dichtungsrings aus. Es wird im Allgemeinen in Verbindung mit einem Führungsring verwendet. Für Zylinderdurchmesser unter 30 mm sollte eine geteilte (offene) Nutkonstruktion verwendet werden.

Merkmale:

1. Geringe Reibung, geringer Anlaufwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Kriechen;

2. Äußerst stabiler Druck unter Druck und rauen Bedingungen;

3. Lange Lebensdauer, geeignet für ölfreie Schmierung;

4. Geeignet zum Abdichten niedrigviskoser Medien wie Wasser.

Geltende Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig auftreten)

Materialauswahl

1. Verfügbare O-Ring-Materialien: R01 Nitril-Butadien-Kautschuk (NBR), R02 Fluorkautschuk (FKM) usw.

2. Dichtringmaterial: Standardmaterial: PTFE3; Weitere verfügbare Materialien sind PTFE2, PTFE4 und PU.

Bestellbeispiel

Bestellmodell: RC61-40x29x4.2-PTFE3-R01; Bestellmodell: RC61-B-40x29x4,2-PTFE3-R02

RC61 – Glyd-Ring; RC61-B – Lochdichtung; DxdxL – Materialcode
