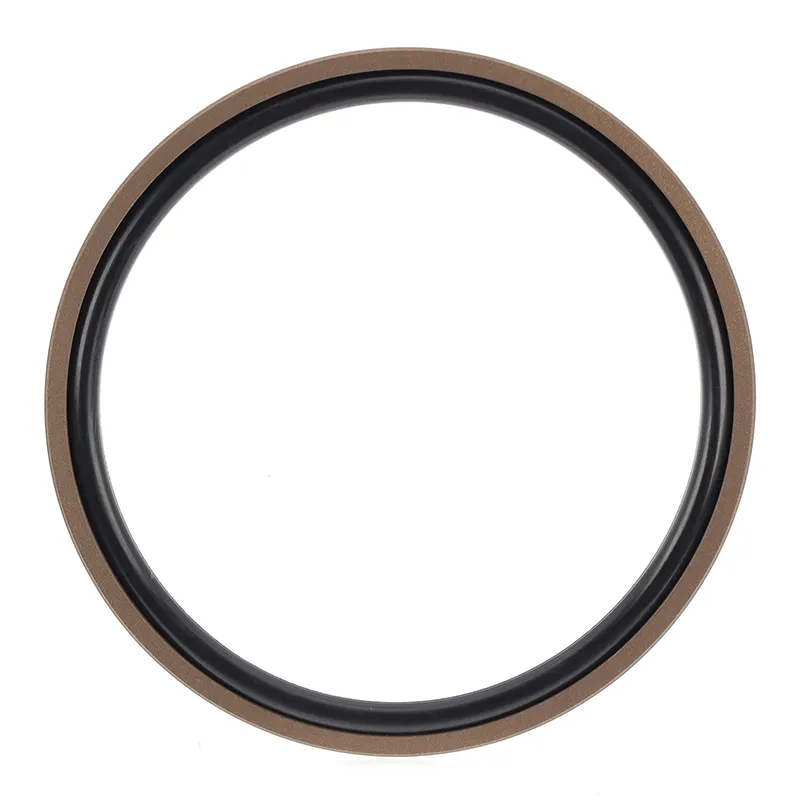

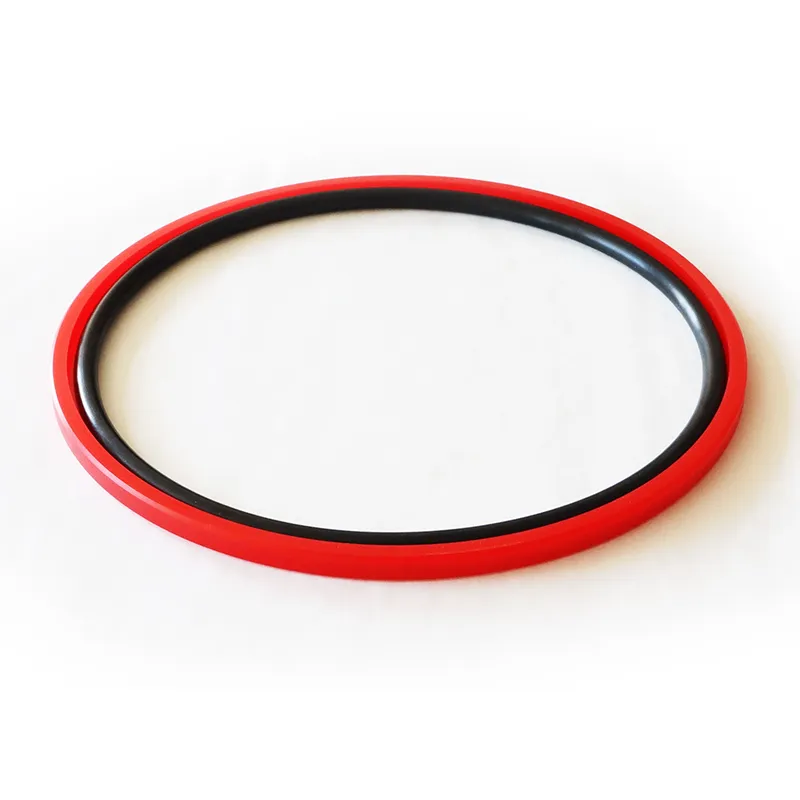

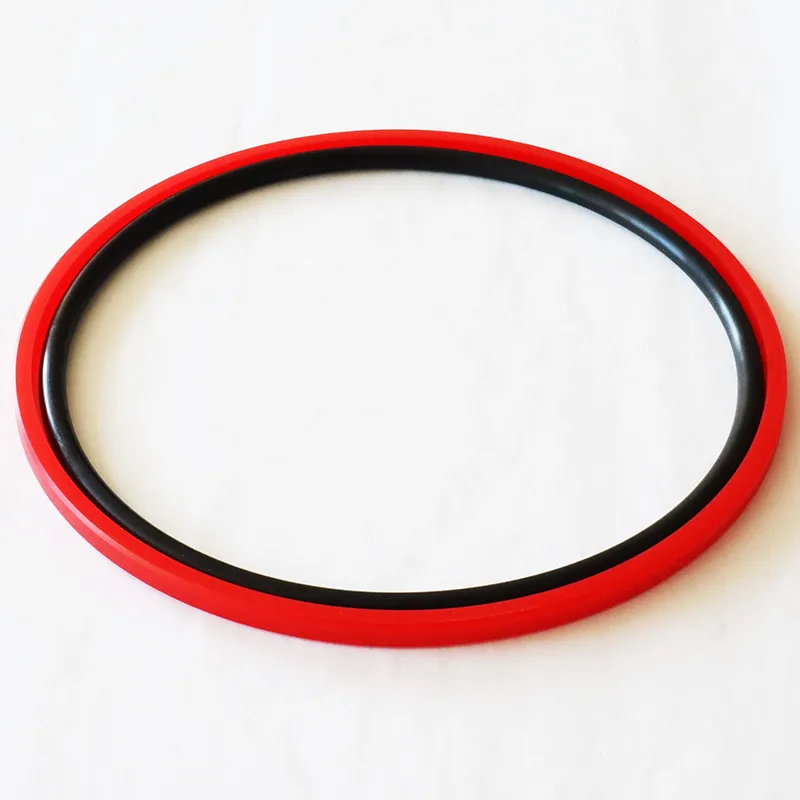

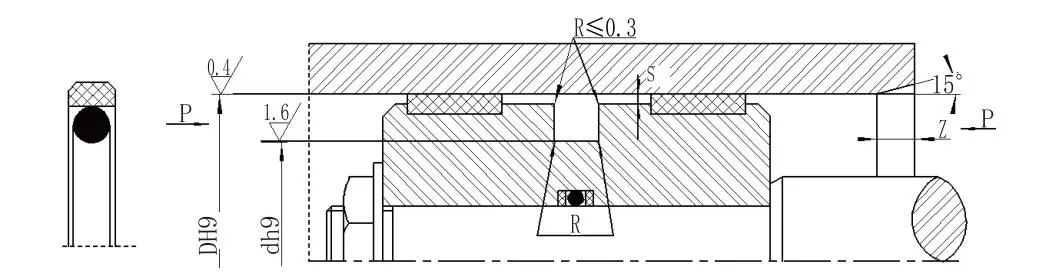

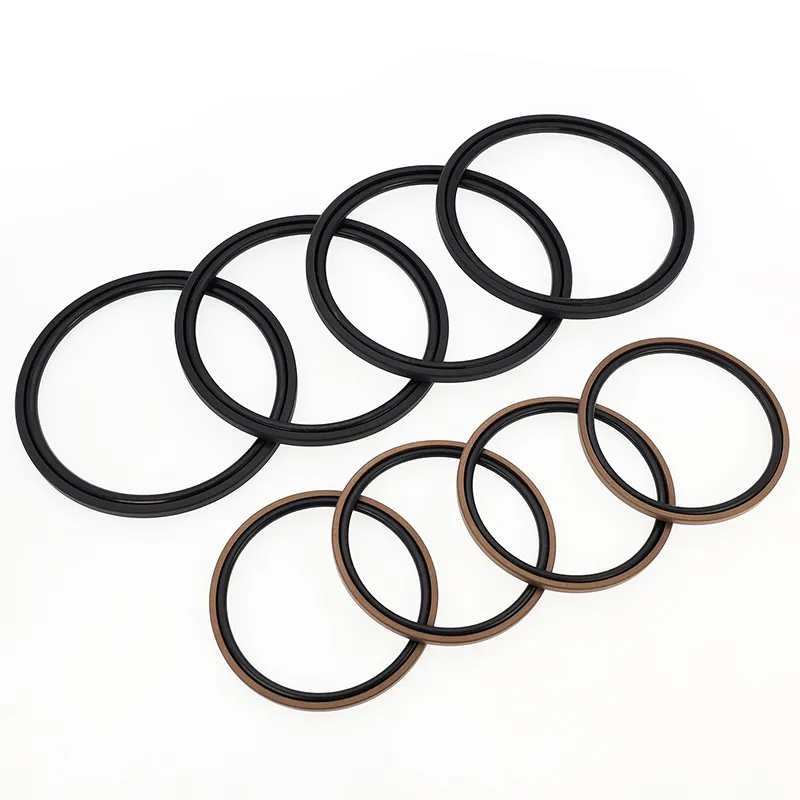

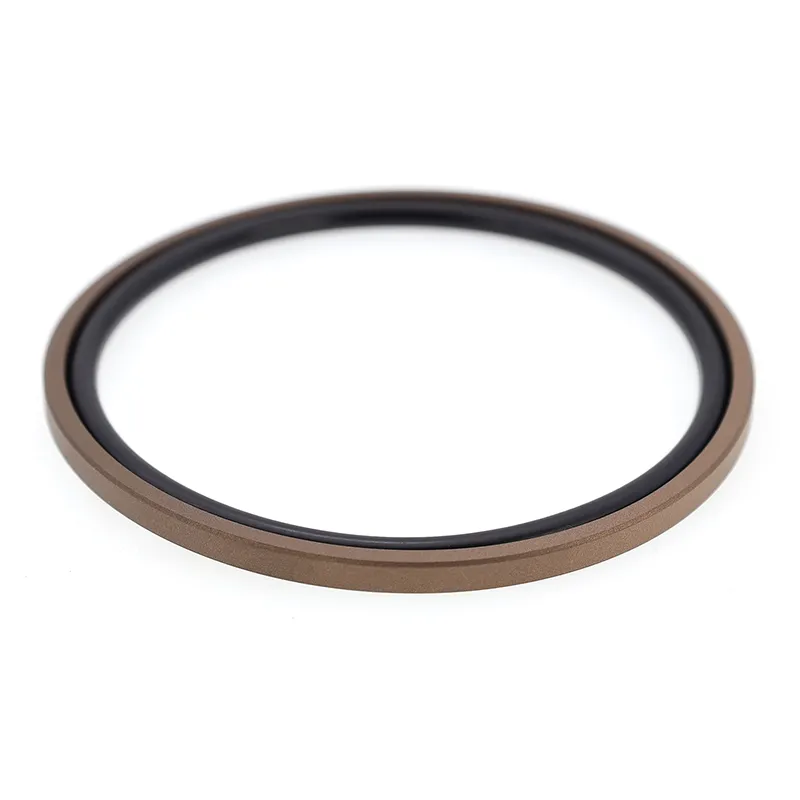

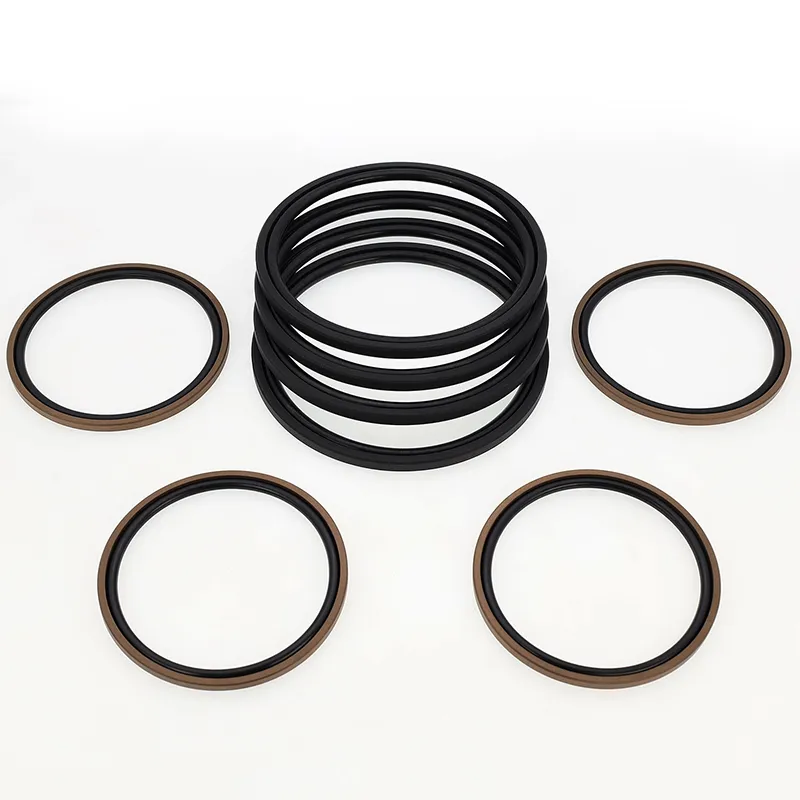

Die quadratische Kombidichtung (Glyd Ring Seal) für Kolben (Bohrung) besteht aus einem PTFE-gefüllten rechteckigen Dichtring und einem O-Ring. Es eignet sich für die bidirektionale Druckabdichtung bei hin- und hergehenden hydraulischen Bewegungen. Der O-Ring sorgt für Radialkraft und gleicht den Verschleiß des Dichtungsrings aus. Es wird im Allgemeinen in Verbindung mit einem Führungsring verwendet. Für Zylinderdurchmesser unter 30 mm sollte eine geteilte (offene) Nutkonstruktion verwendet werden.
1. Geringe Reibung, geringer Anlaufwiderstand, gleichmäßige Bewegung, gleiche dynamische und statische Reibung und kein Kriechen;
2. Hohe Druckstabilität unter Druck und rauen Bedingungen;
3. Lange Lebensdauer, geeignet für ölfreie Schmierung;
4. Geeignet zum Abdichten niedrigviskoser Medien wie Wasser.
|
Druck MPa |
Temperatur ℃ |
Geschwindigkeit m/s |
Medium |
|
≤60 |
-35~+100 (O-Ring NBR) |
≤6 |
Hydrauliköl auf Mineralbasis, flammhemmende Flüssigkeit (HFA/HFB), Wasser usw. |
|
-20~+200 (O-Ring FKM) |
1. Verfügbare O-Ring-Materialien: R01 Nitril-Butadien-Kautschuk (NBR), R02 Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial: PTFE3; Weitere verfügbare Materialien sind PTFE2, PTFE4 und PU.
Bestellmodell: RC61-40x29x4.2-PTFE3-R01; Bestellmodell: RC61-B-40x29x4,2-PTFE3-R02
RC61 – Glyd-Ring; RC61-B – Lochdichtung; DxdxL – Materialcode
