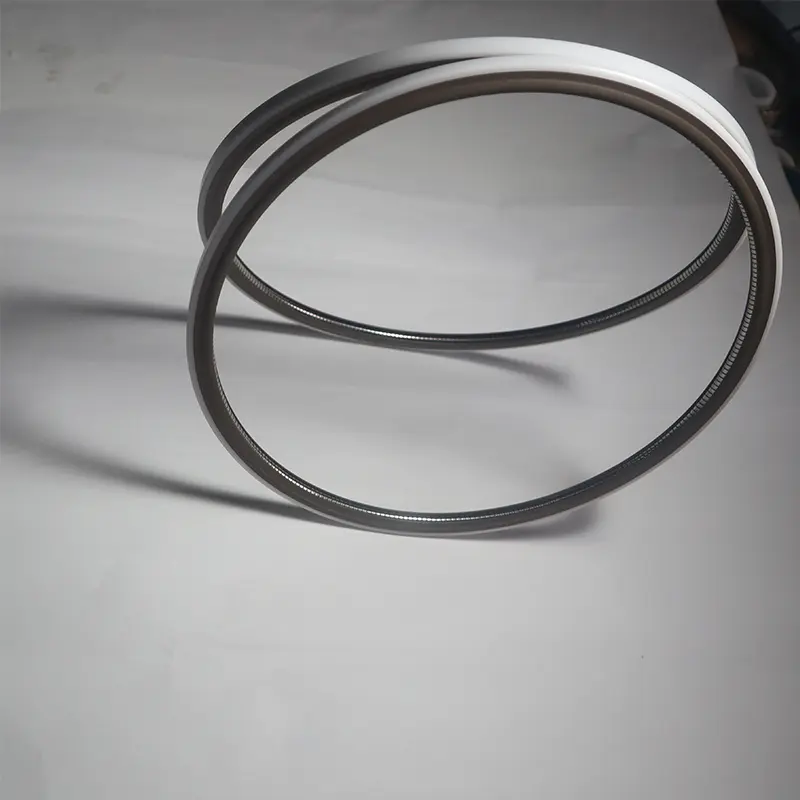

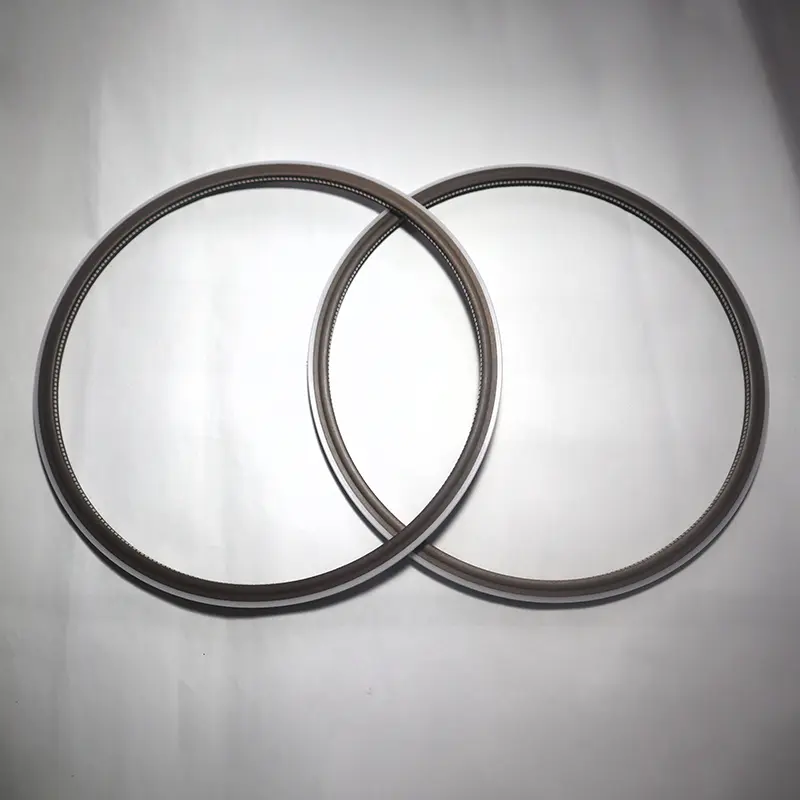

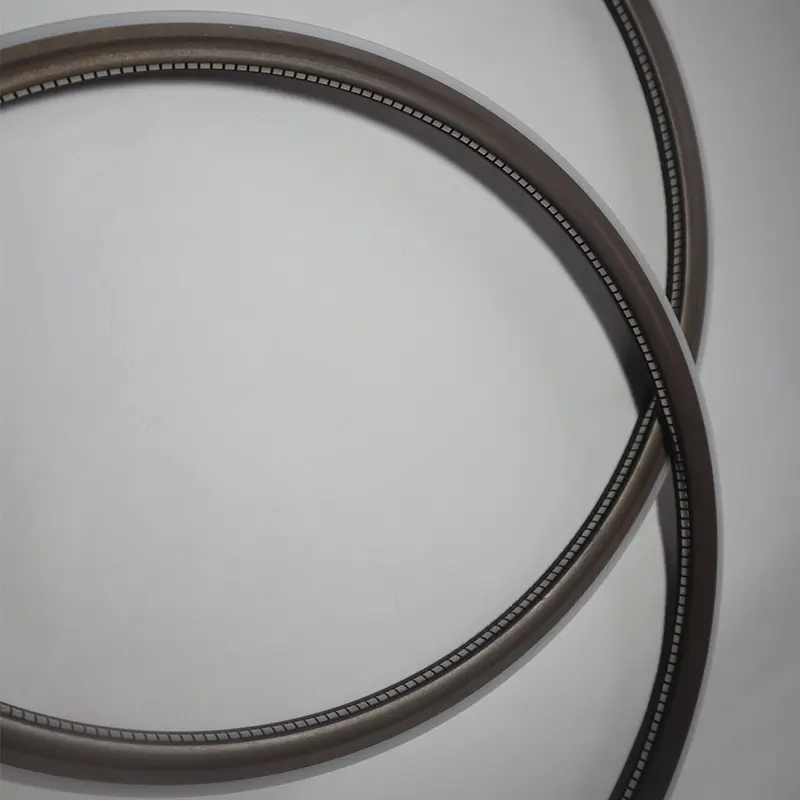

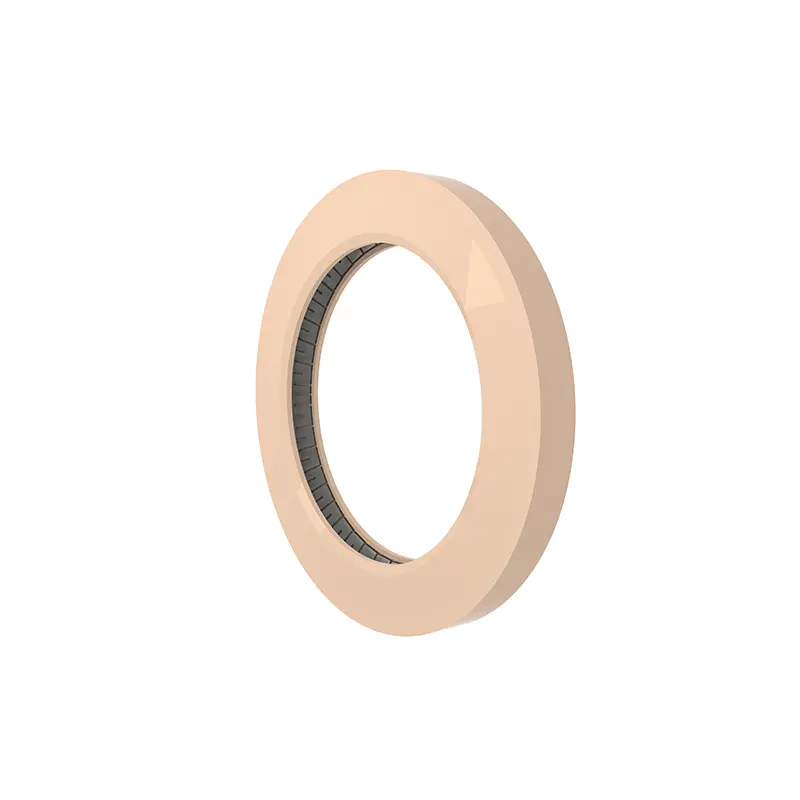

Die von uns eingeführten Endflanschfeder -Dichtungen umfassen verschiedene Modelle mit jeweils eigenen Unterteilungen. Sie sind alle streng entwickelt, produziert und getestet.

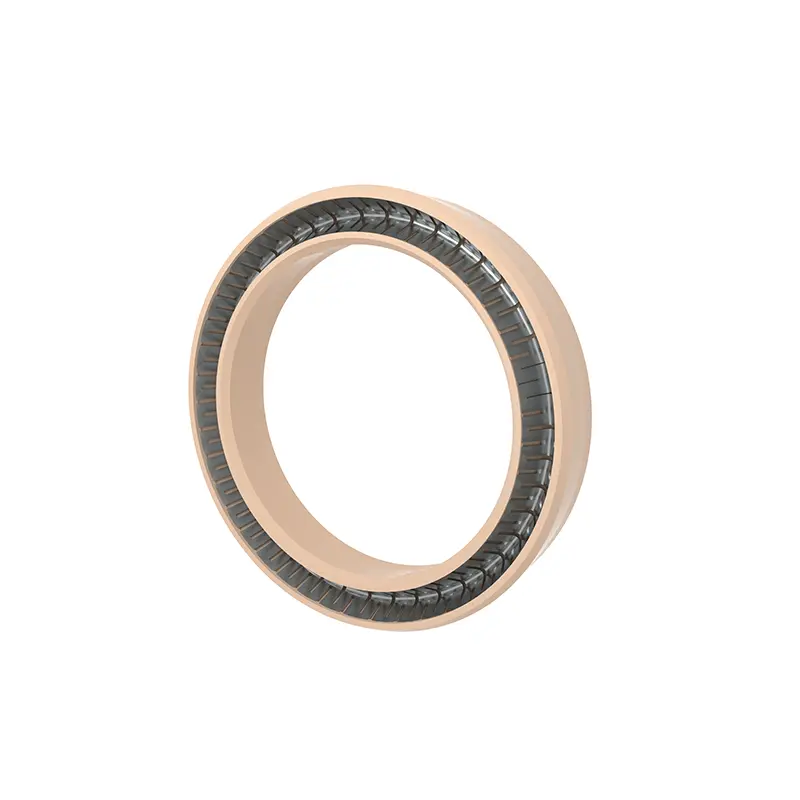

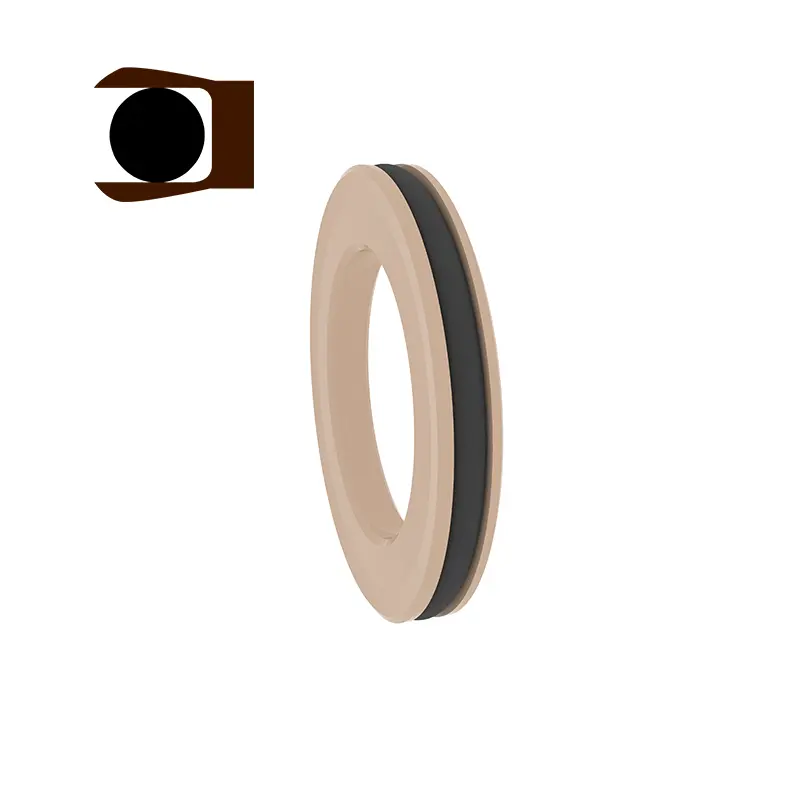

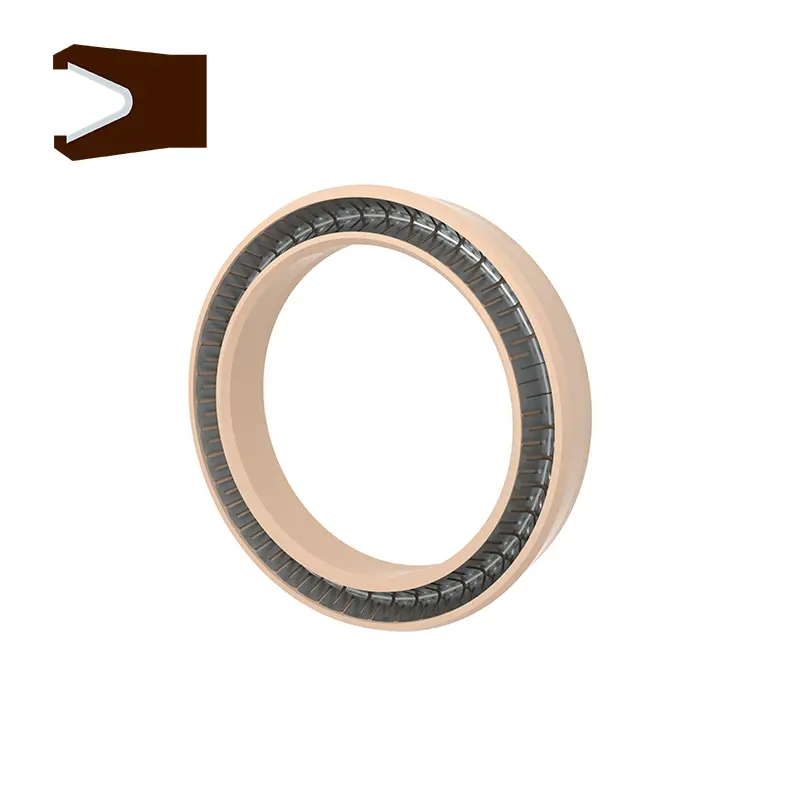

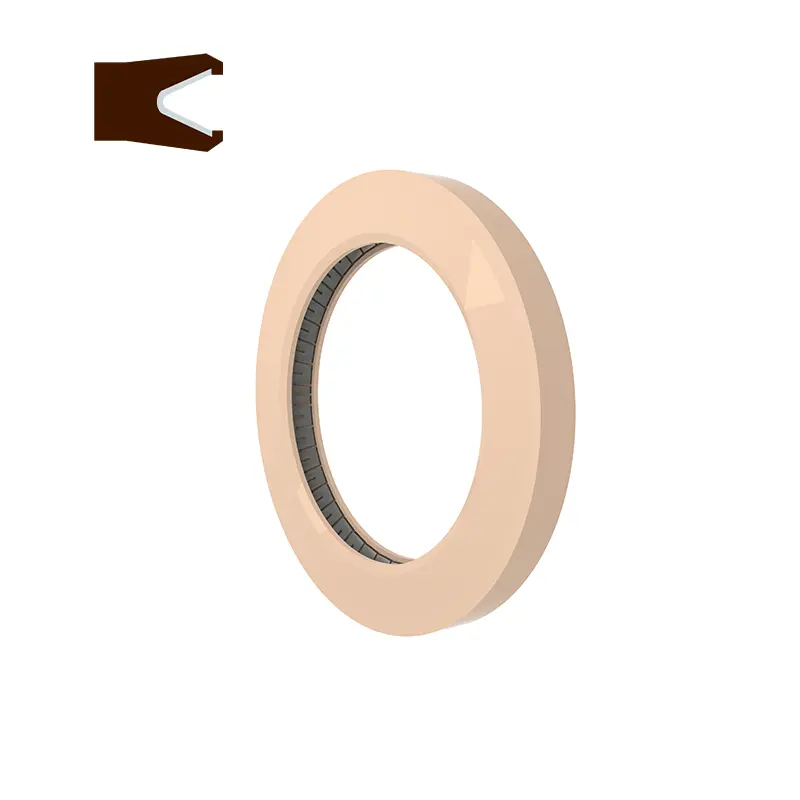

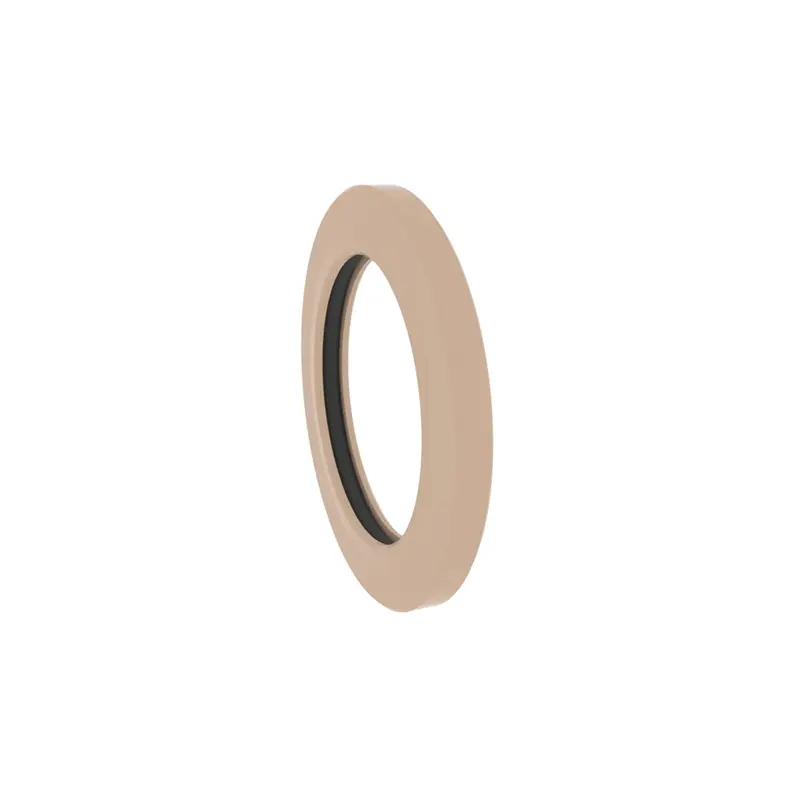

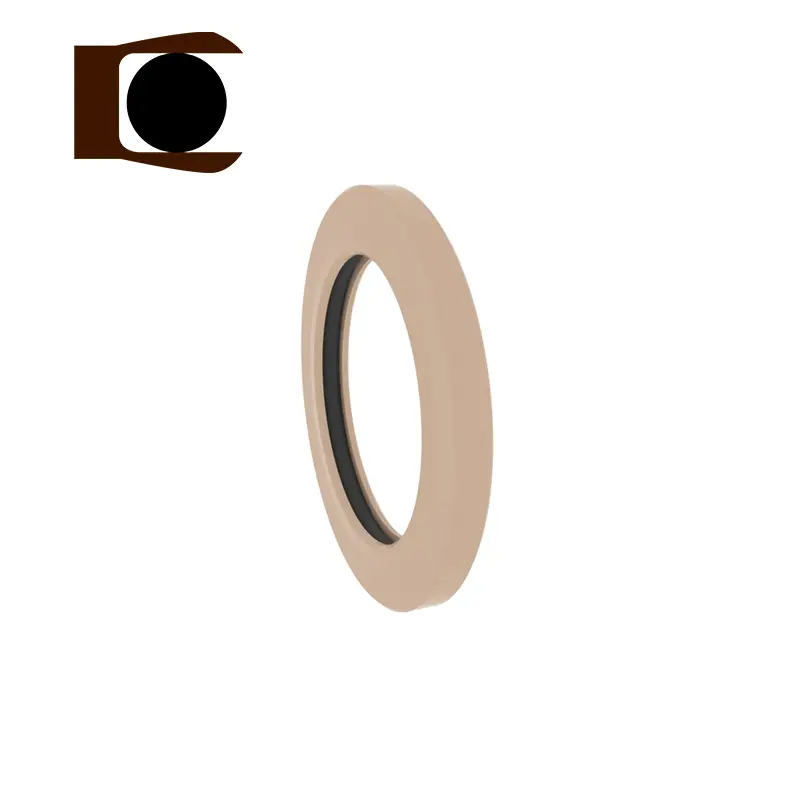

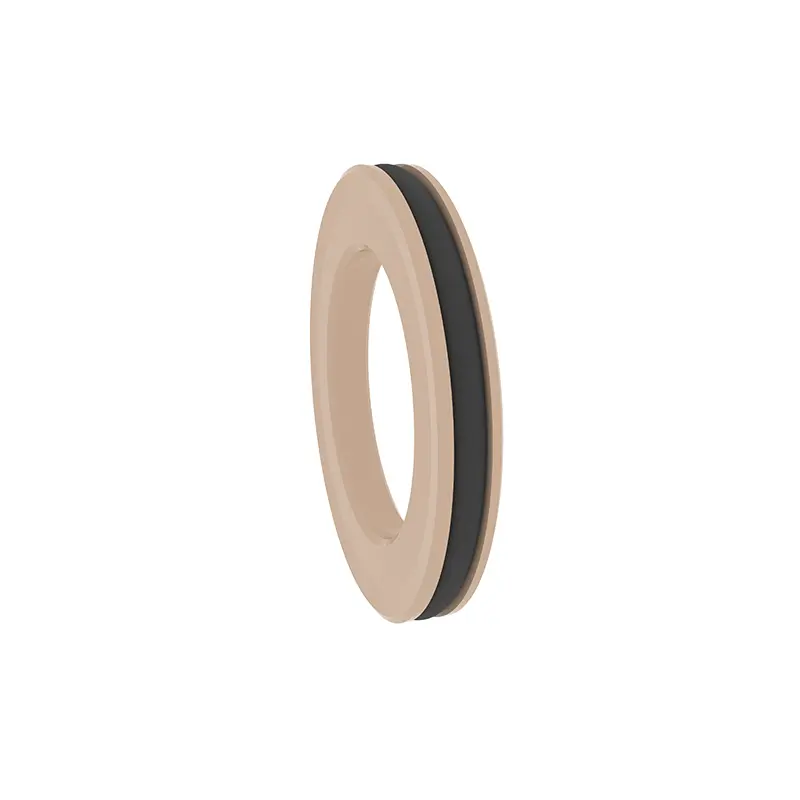

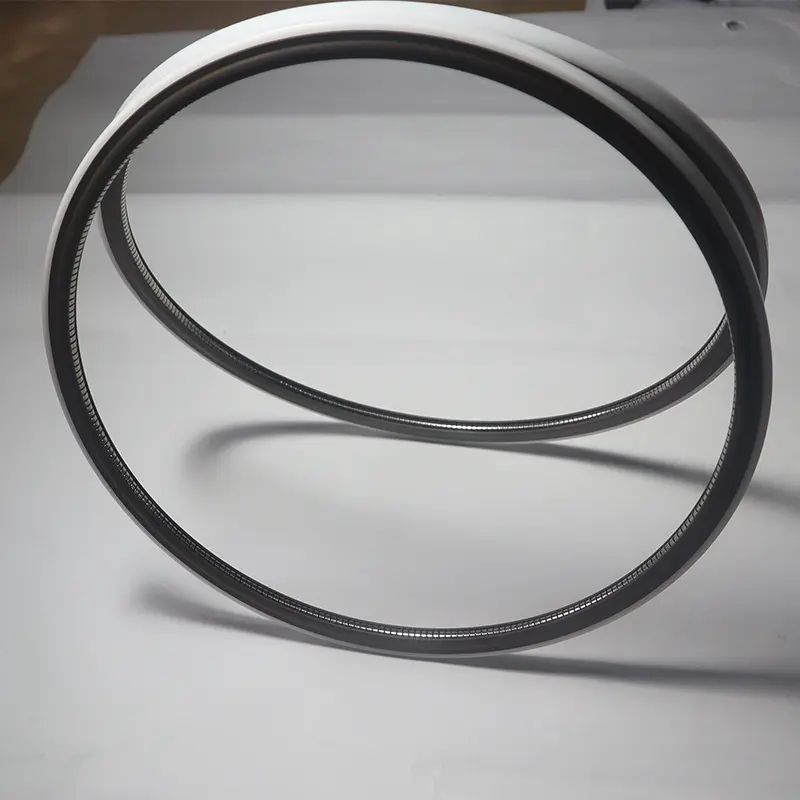

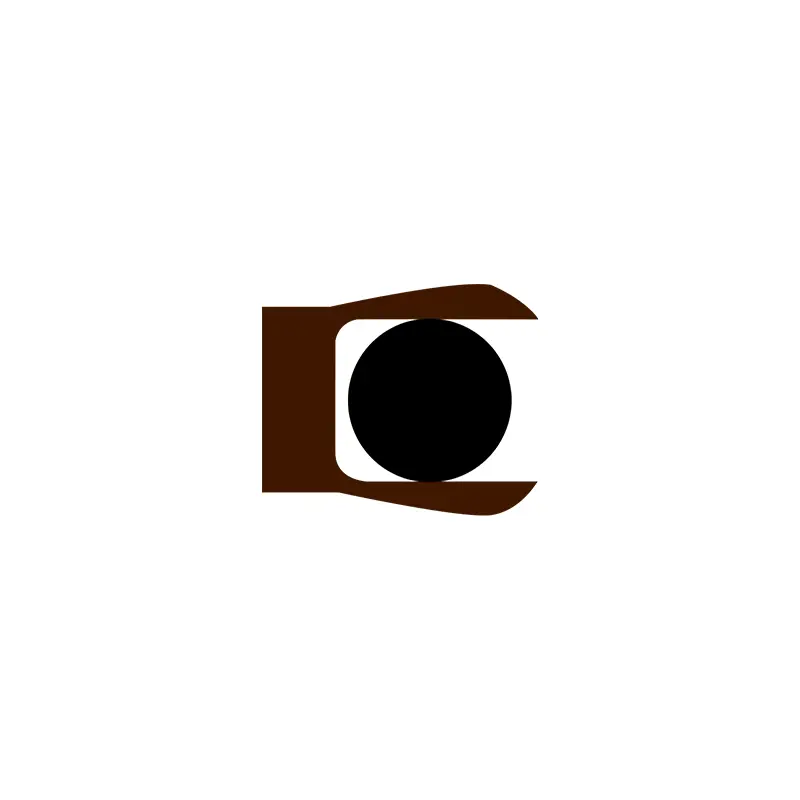

RC2876 und RC2877 sind Pan-Desale, und RC2876-B und RC2877-B sind Y-förmige kombinierte Dichtungen. Die beiden verschiedenen Abteilungen zwischen jedem Modell haben die gleiche Rille und können austauscht werden. Sie eignen sich für axiale (Ende) und Flansch-Einweg-Druckstatische Dichtungen und können an Orten verwendet werden, an denen die Oberflächenrauheit nicht ideal ist. Die beiden Pfannendurchmesser bestehen aus Edelstahlfedern und hochfunktionen Kunststoffen. Edelstahlfedern können als V-förmige Federn und O-förmige Federn ausgewählt werden. Und bei Verwendung von RC2876-B und RC2877-B ist es erforderlich, die passenden Elastomermaterialien vernünftig auszuwählen.
Produktfunktionen und Anwendungen:

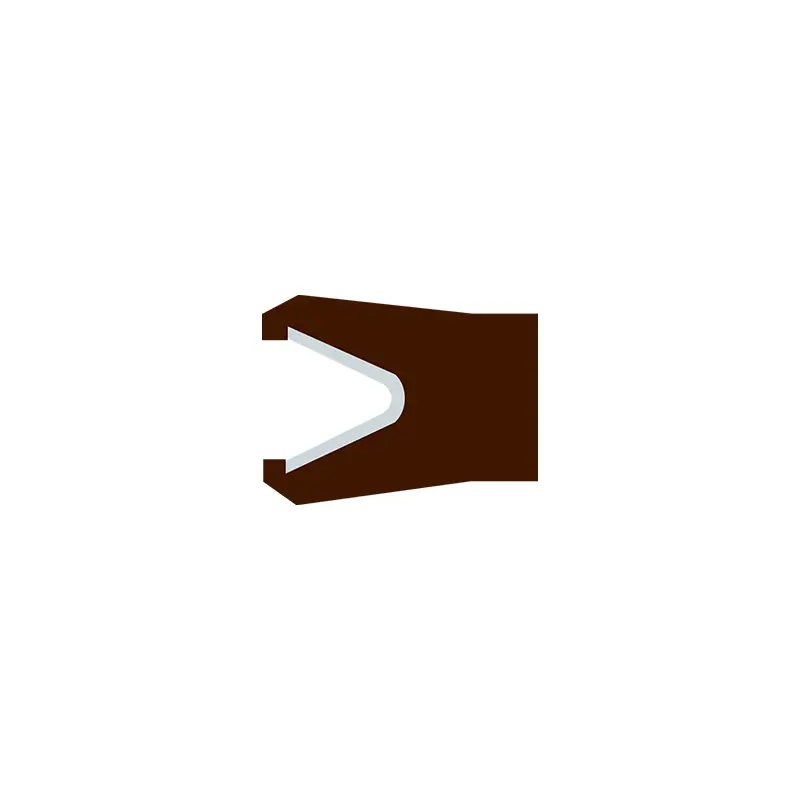

RC2876
Anwendbare Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig erscheinen)
| Druck MPA | Geschwindigkeit m/s | Temperatur ℃ | Medium | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Alle Flüssigkeiten, Chemikalien, Gase |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Materialauswahl
1. Die passenden O-Ring-Materialien können sein:
2. Ringmaterialien: Ptfe1, Ptfe2, Ptfe3, Ptfe4, UPE, PK1, PK2 usw.
3. Edelstahlfedern können aus O-förmigen Federn und V-förmigen Federn ausgewählt werden.
Bestellbeispiel
RC2876-40-PTFE4+V Der äußere Durchmesser der Innendrucknut beträgt 40, das Dichtungsringmaterial ist ptfe4 und die Feder ist V-förmige Feder

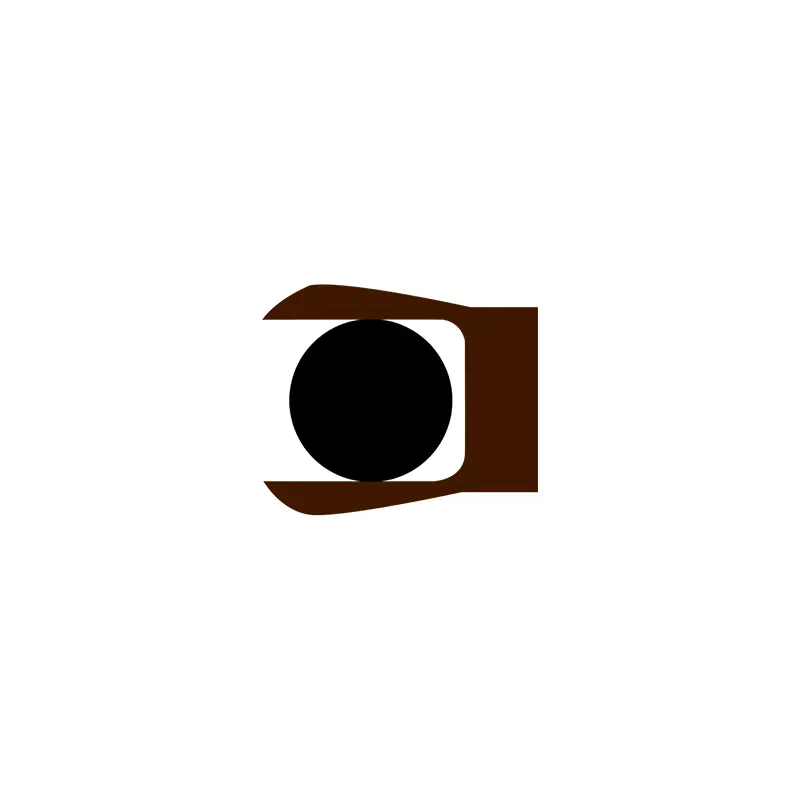

RC2876-B-40-PTFE4+R02 Der äußere Durchmesser der Innendrucknut beträgt 40, das Dichtungsringmaterial ist ptfe4 und der passende O-Ring ist Fluororubber
Hinweis: Wenn Sie den erweiterten Bereich auswählen, verwenden Sie bitte die Seriennummer.

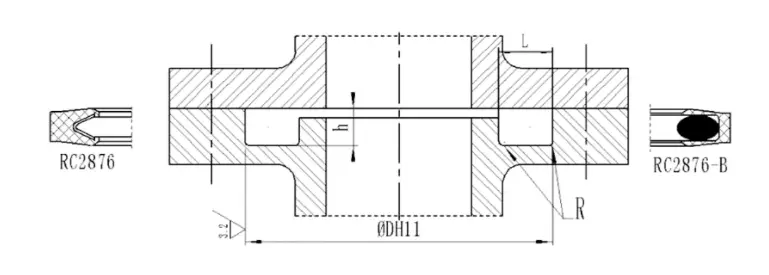

| Seriennummer | Seriennummer | Standardbereich DH11 | Verlängerter Bereich DH11 | Groove -Tiefe H-0.05 | Rillenbreite L+0.2 | Runde Ecken Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥ 1000 | ≥110 | 9.5 | 15.0 | 0.8 |

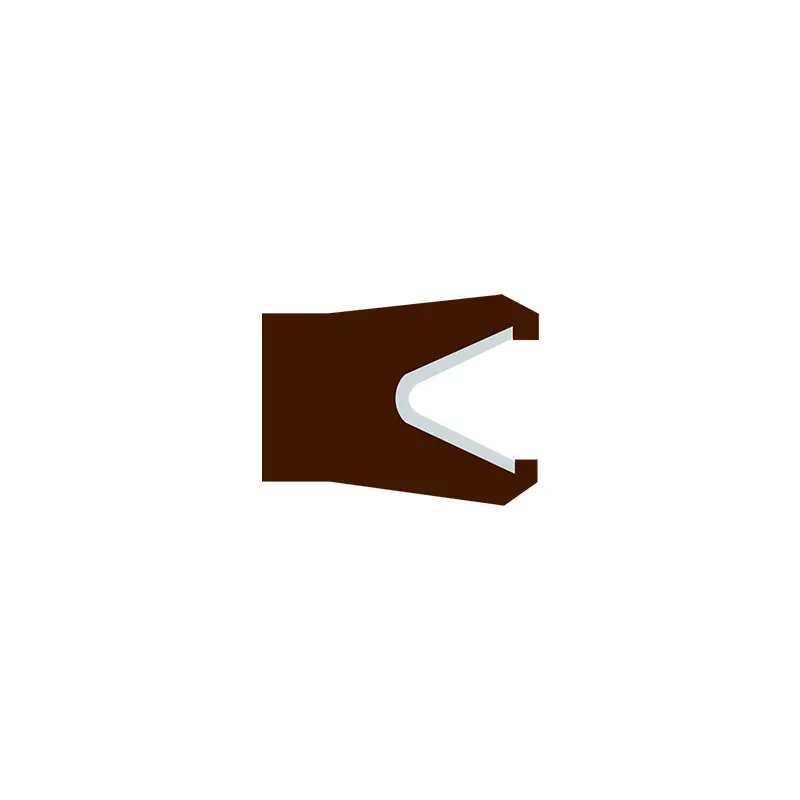

RC2877
Anwendbare Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig erscheinen)
| Druck MPA | Geschwindigkeit m/s | Temperatur ℃ | Medium | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Alle Flüssigkeiten, Chemikalien, Gase |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Die passenden O-Ring-Materialien können sein:
2. Ringmaterialien: Ptfe1, Ptfe2, Ptfe3, Ptfe4, UPE, PK1, PK2 usw.
3. Edelstahlfedern können aus O-förmigen Federn und V-förmigen Federn ausgewählt werden.
Bestellbeispiel
RC2877-40-PTFE4+V Der Innendurchmesser der äußeren Druckrille beträgt 40, das Dichtungsringmaterial ist ptfe4 und die Edelstahlfeder ist eine V-förmige Feder
RC2877-B-40-PTFE4+R02 Der innere Durchmesser der Außendruckrille beträgt 40, das Dichtungsringmaterial ist ptfe4 und der passende O-Ring ist Fluororubber
Hinweis: Wenn Sie einen erweiterten Bereich auswählen, verwenden Sie bitte die Seriennummer.

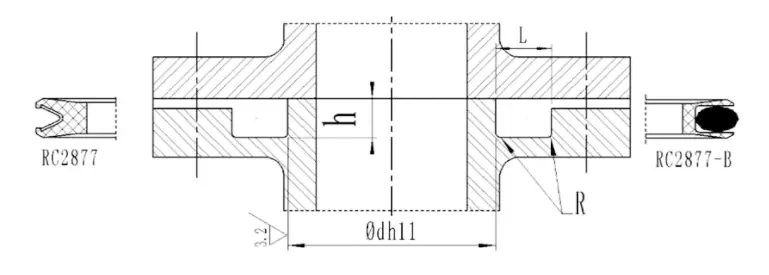

| Seriennummer | Seriennummer | Standardbereich D H11 | Verlängerter Bereich DH11 | Groove -Tiefe H-0.05 | Rillenbreite L+0.2 | Runde Ecken Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥ 1000 | ≥110 | 9.5 | 15.0 | 0.8 |
