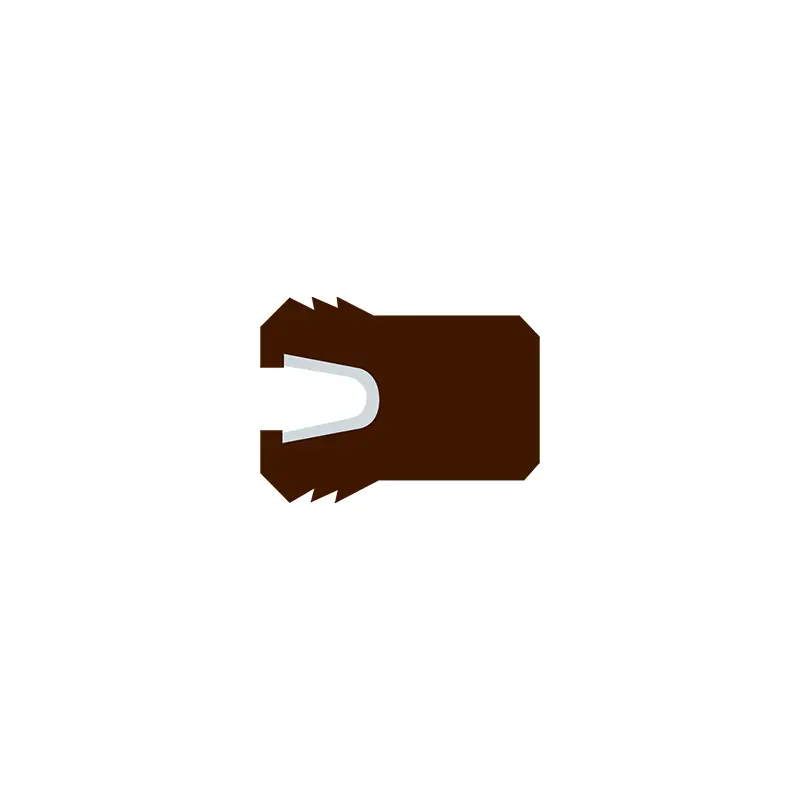

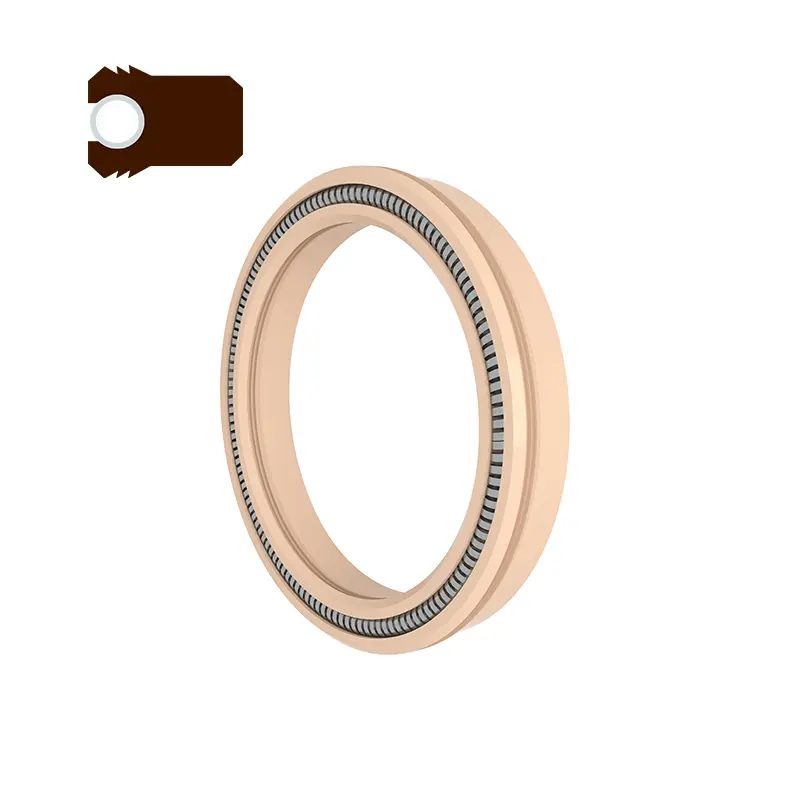

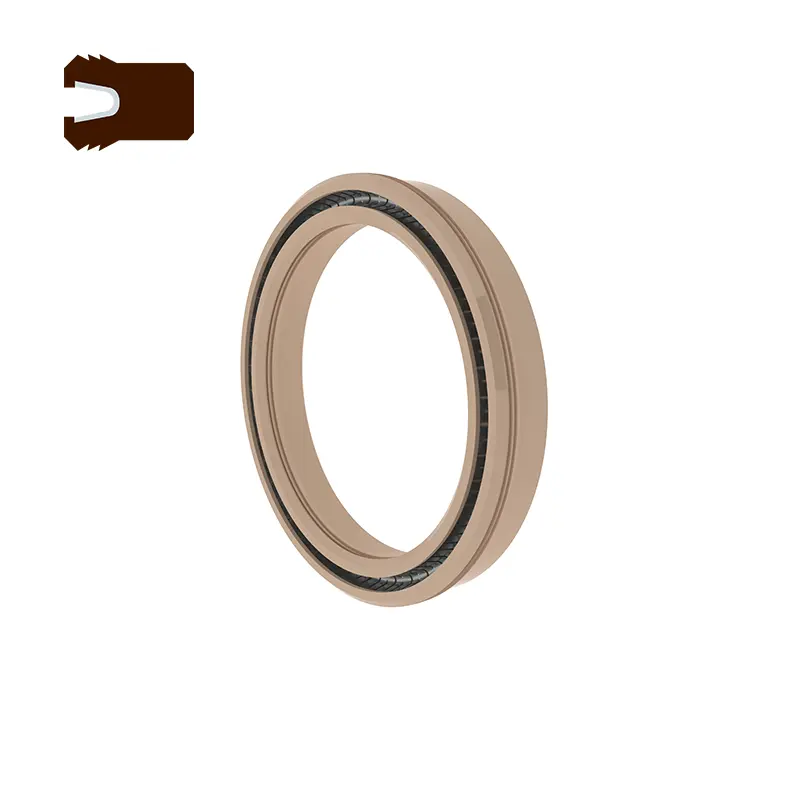

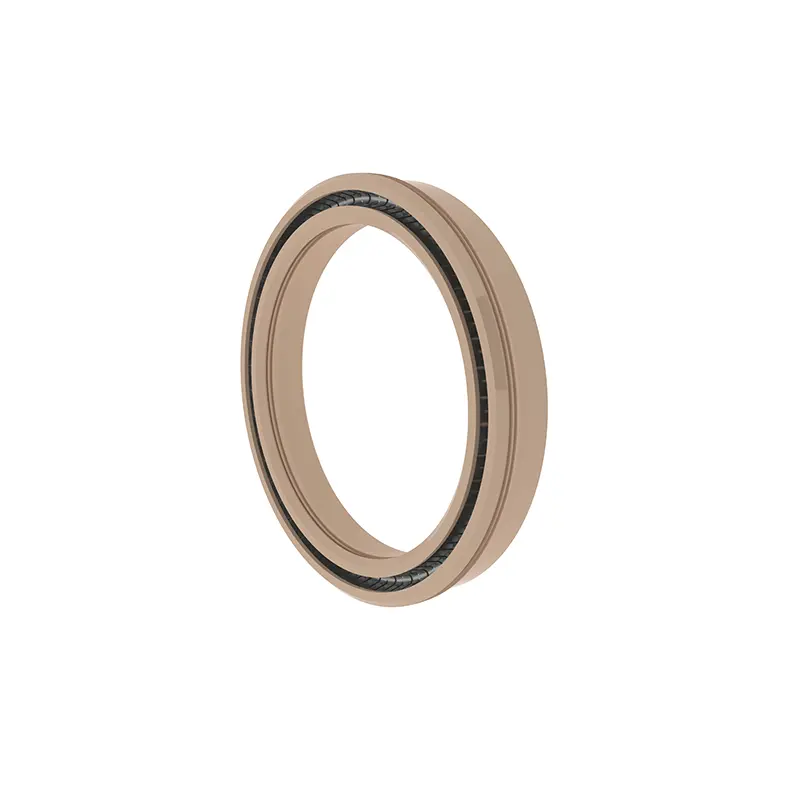

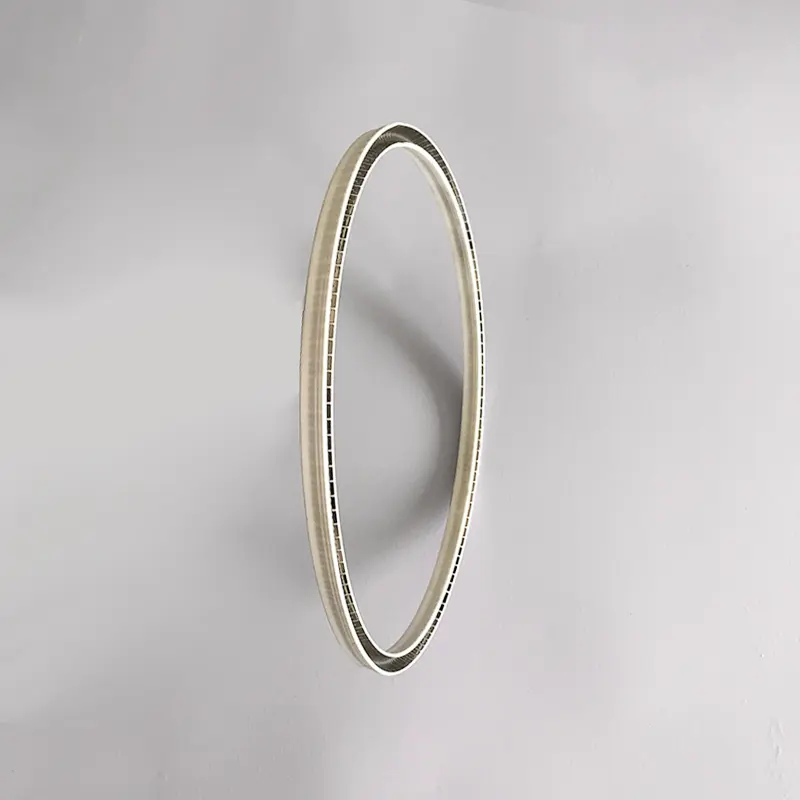

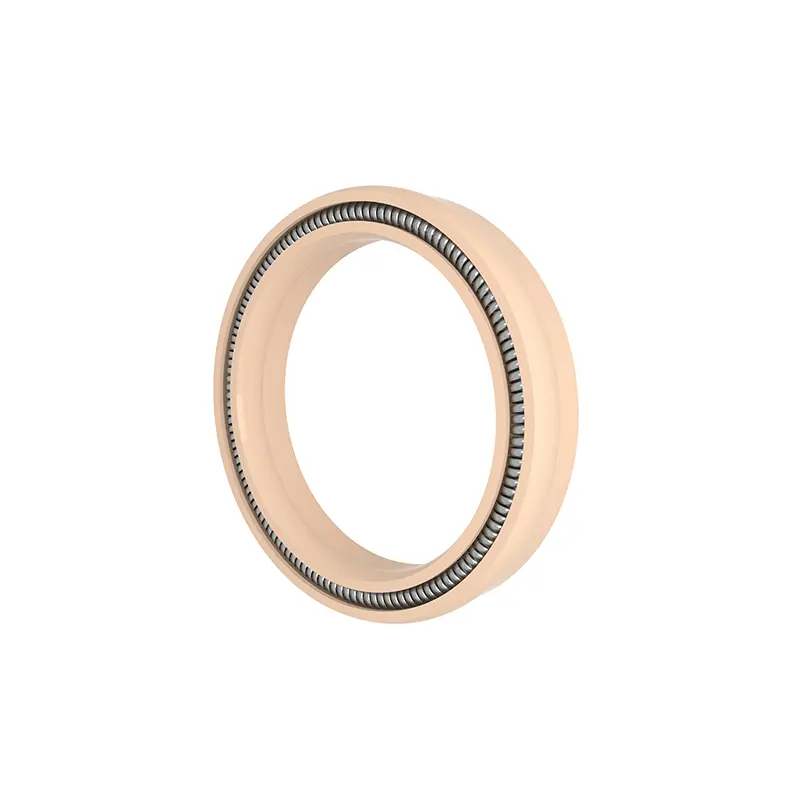

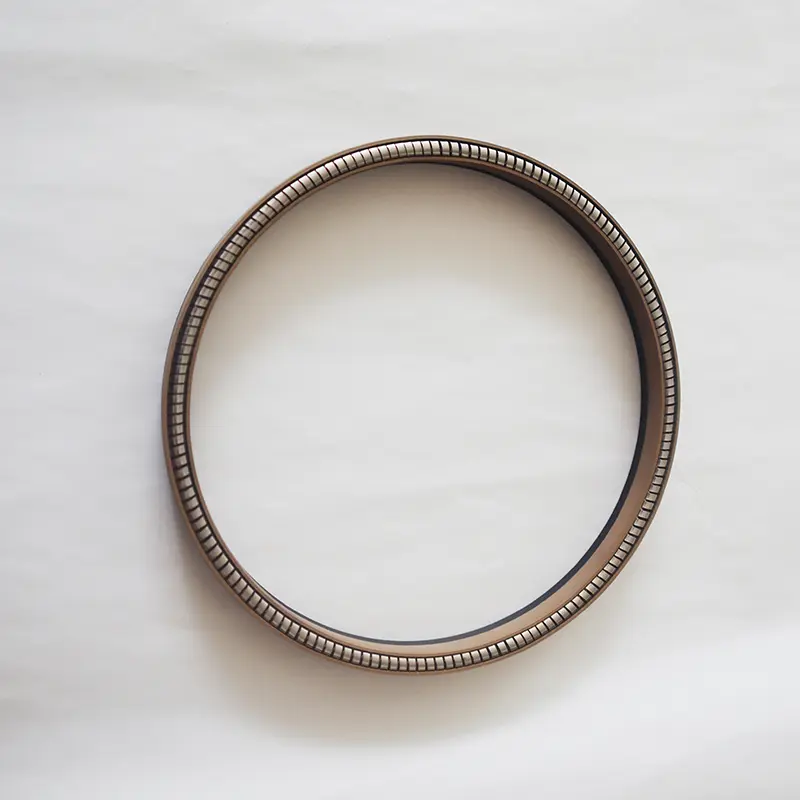

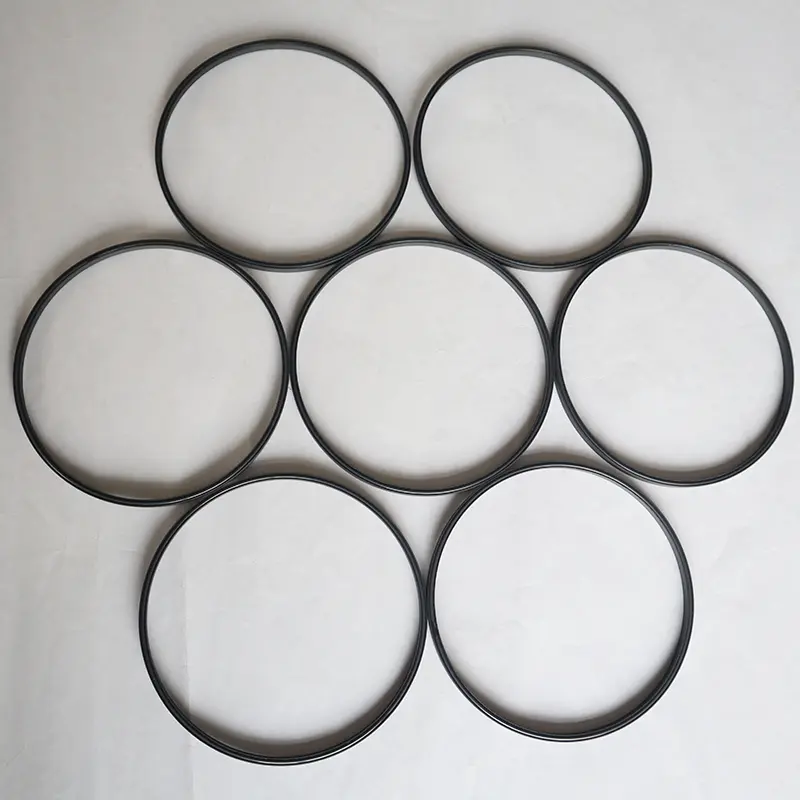

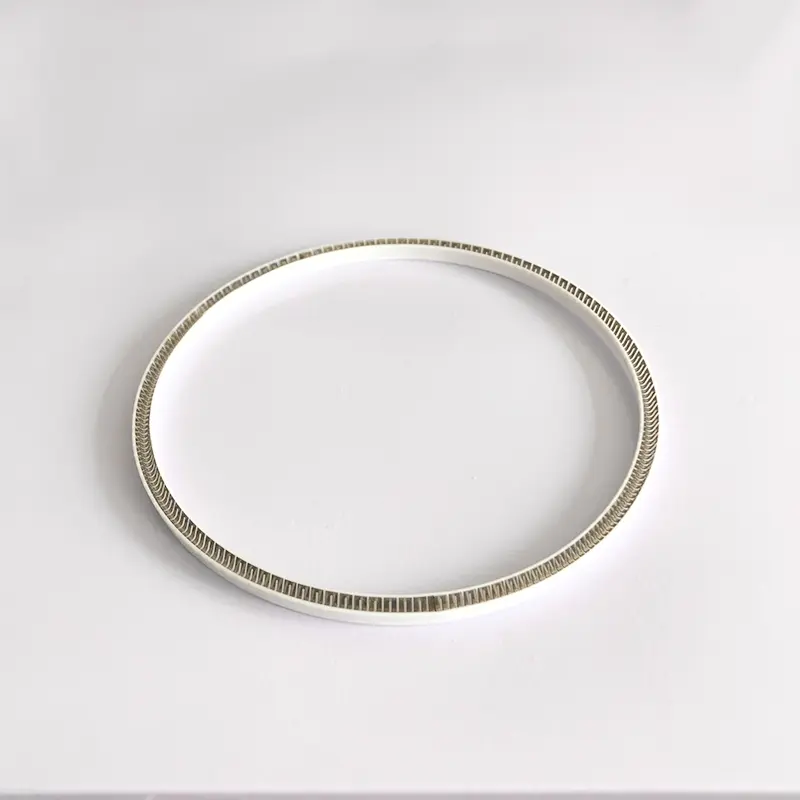

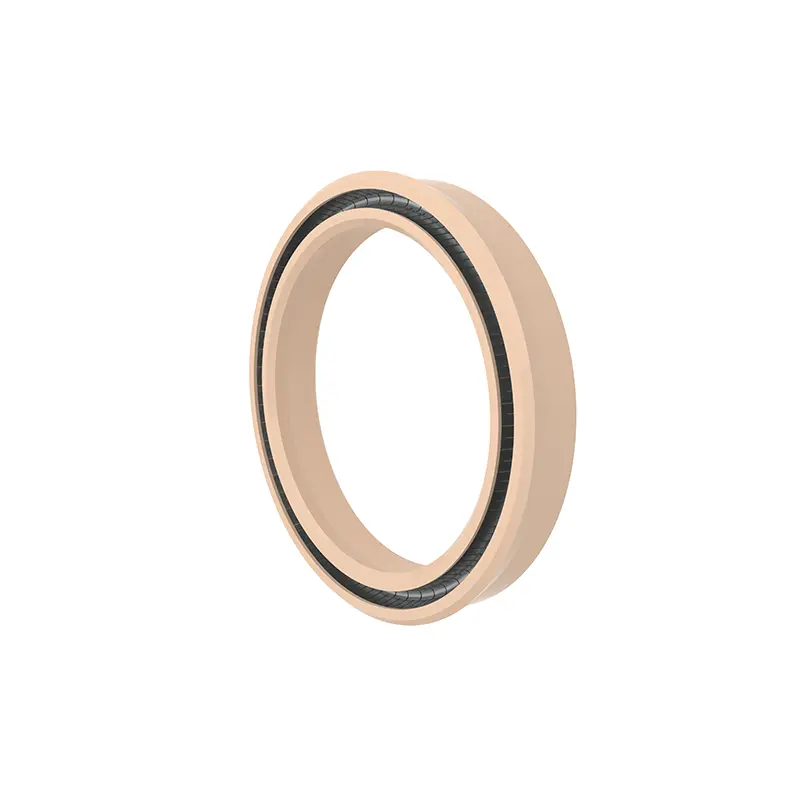

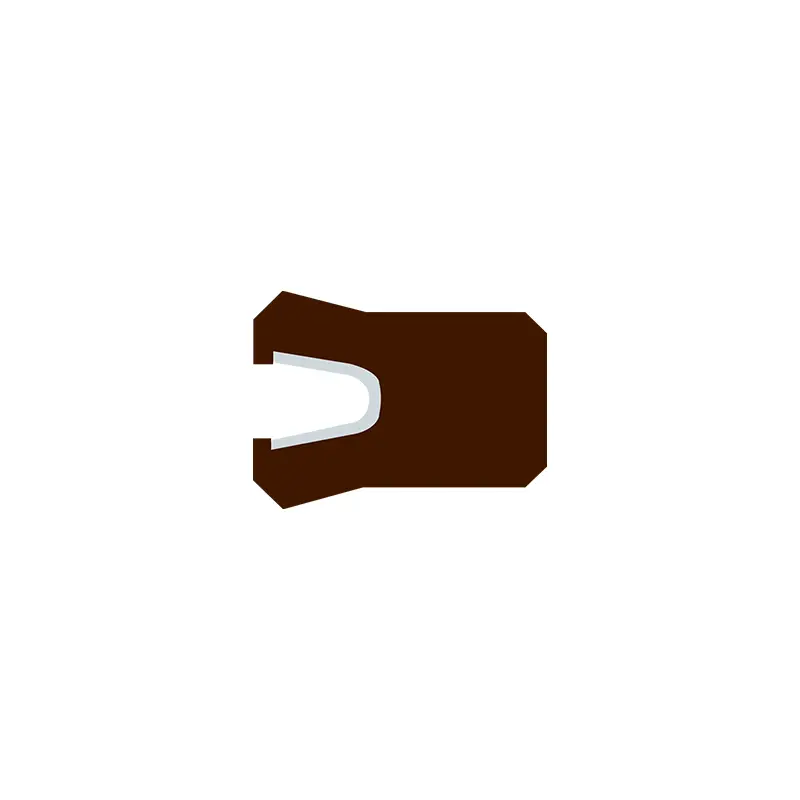

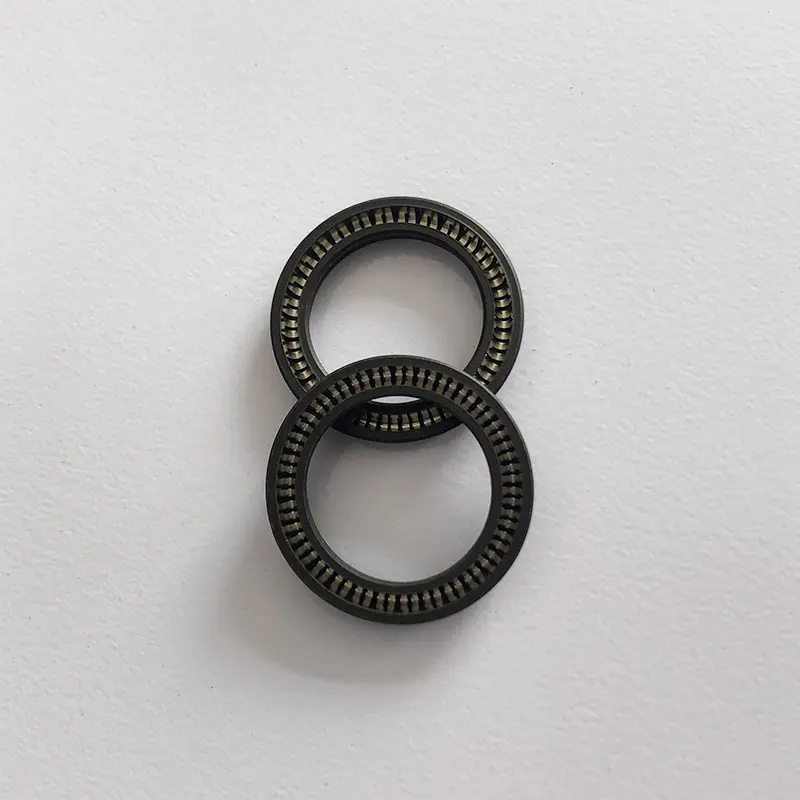

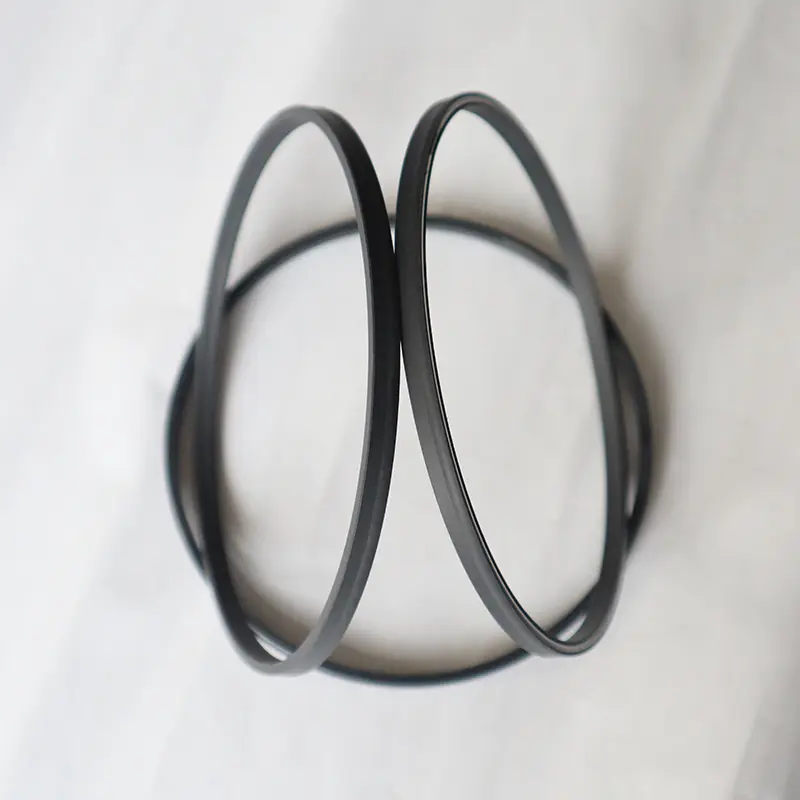

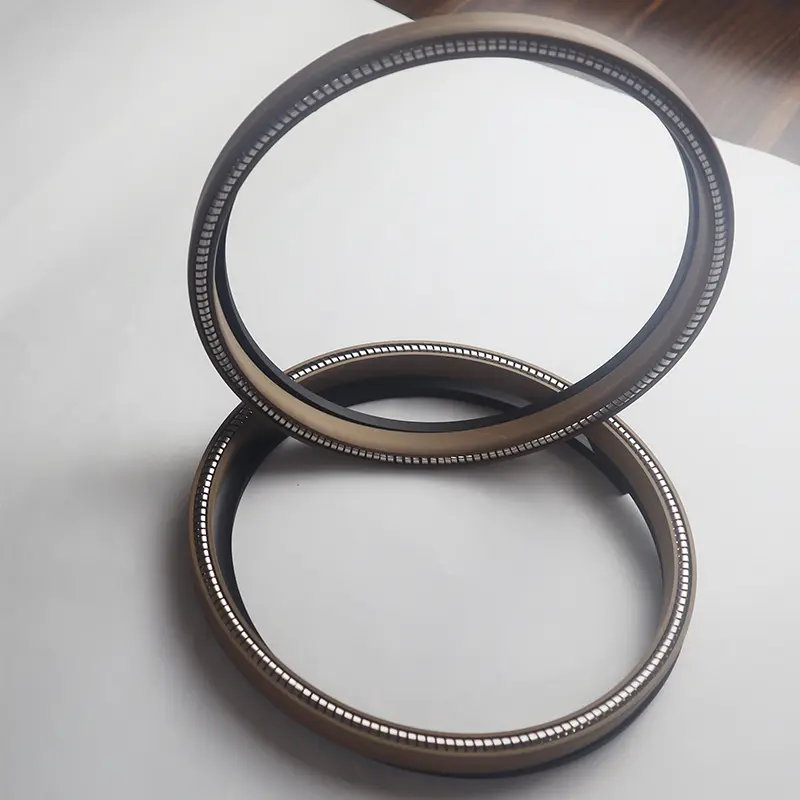

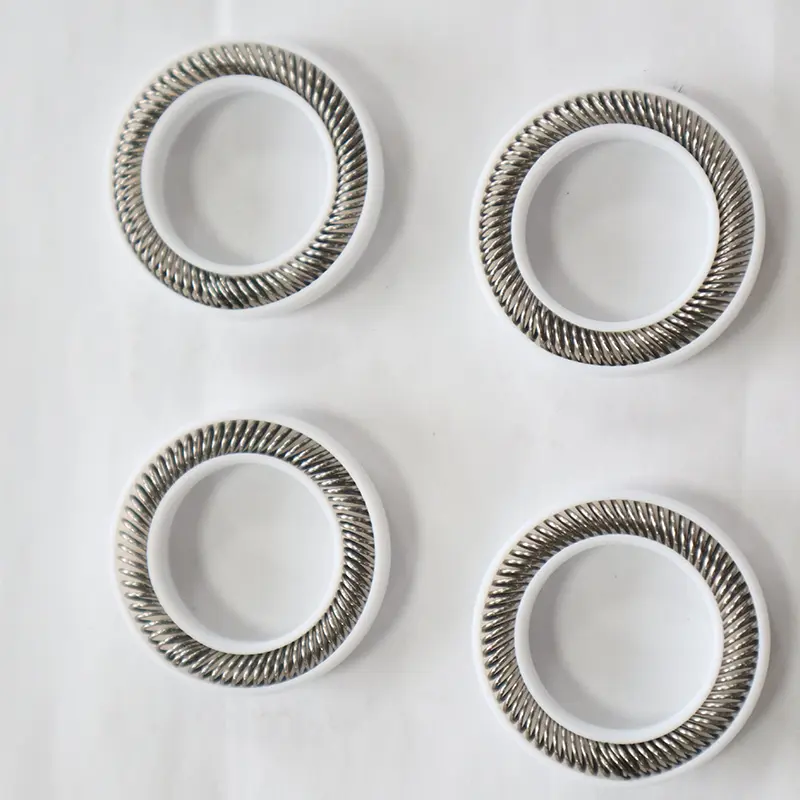

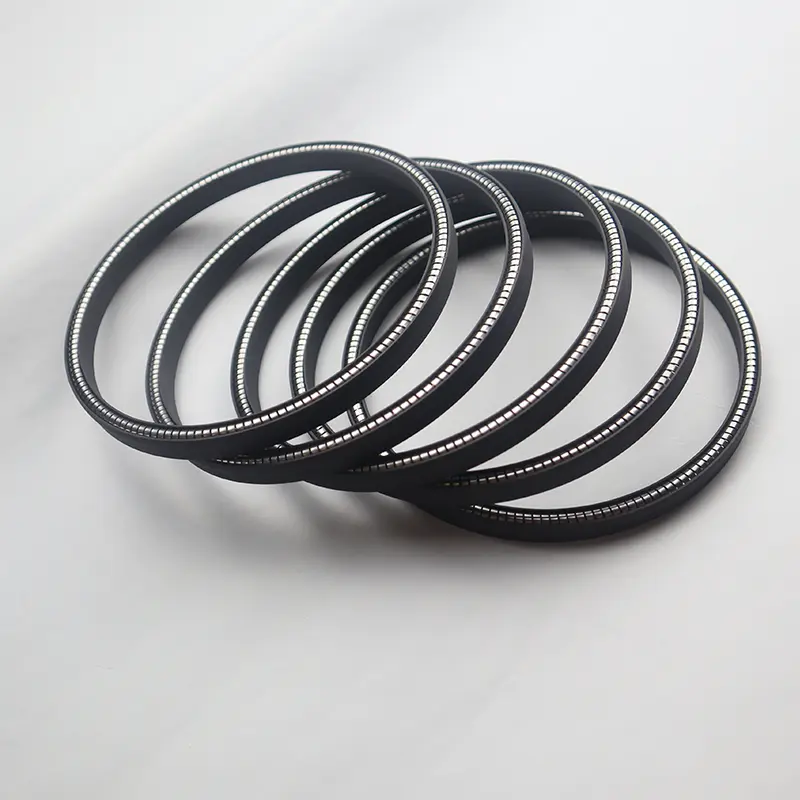

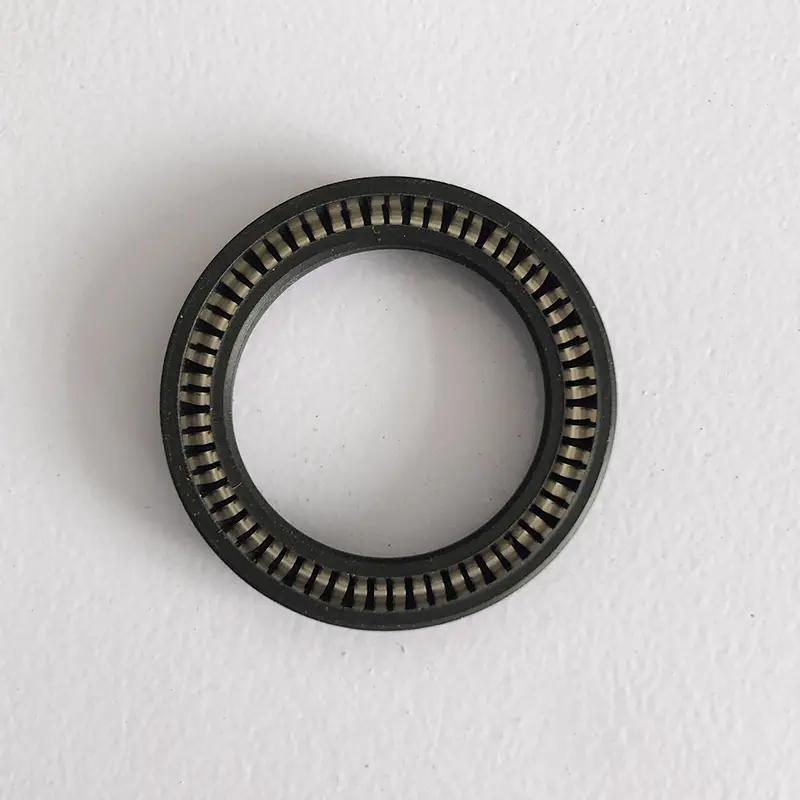

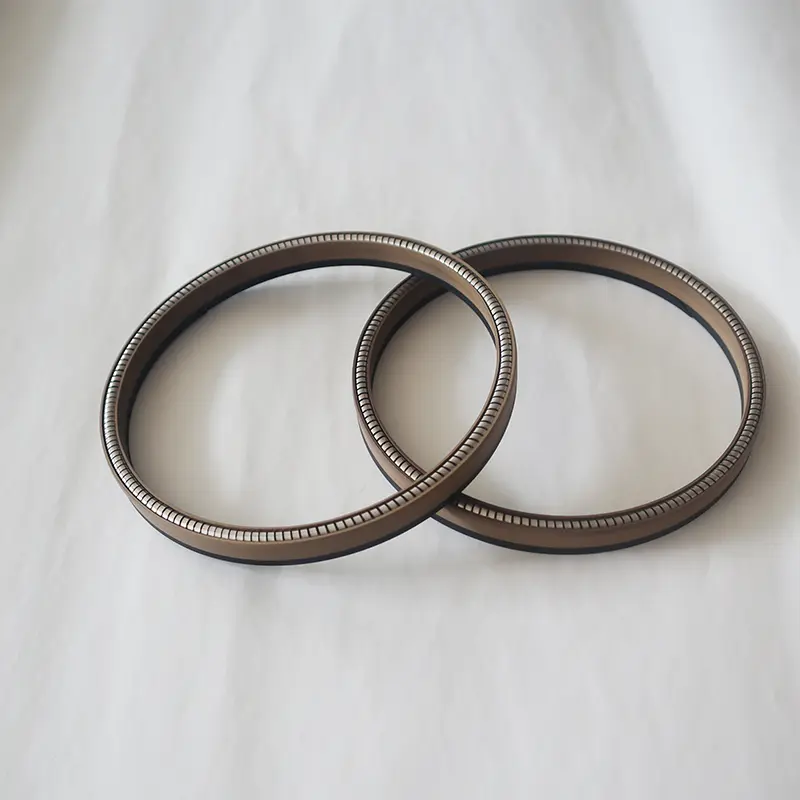

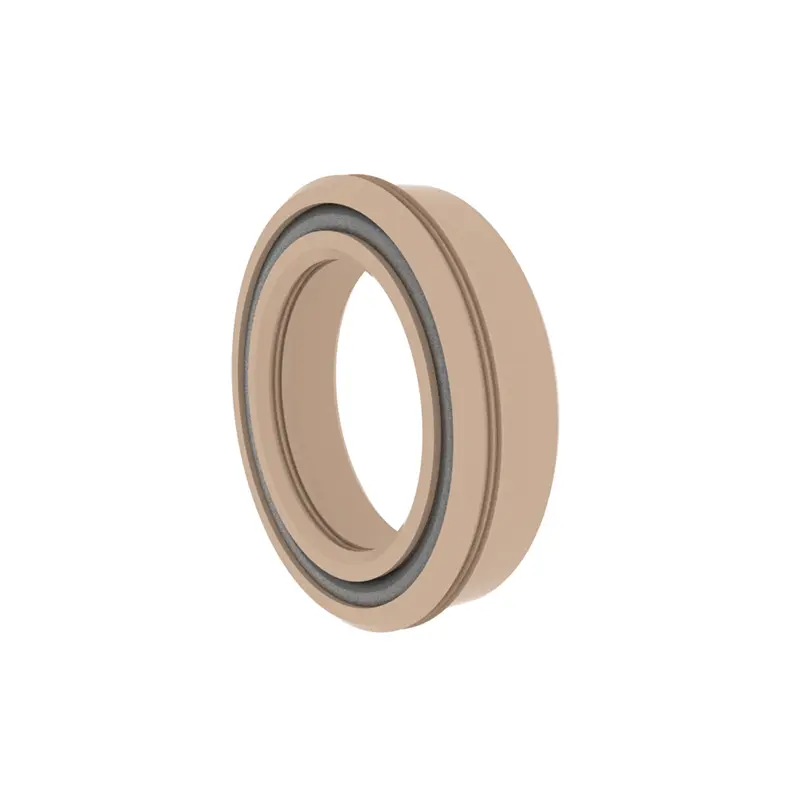

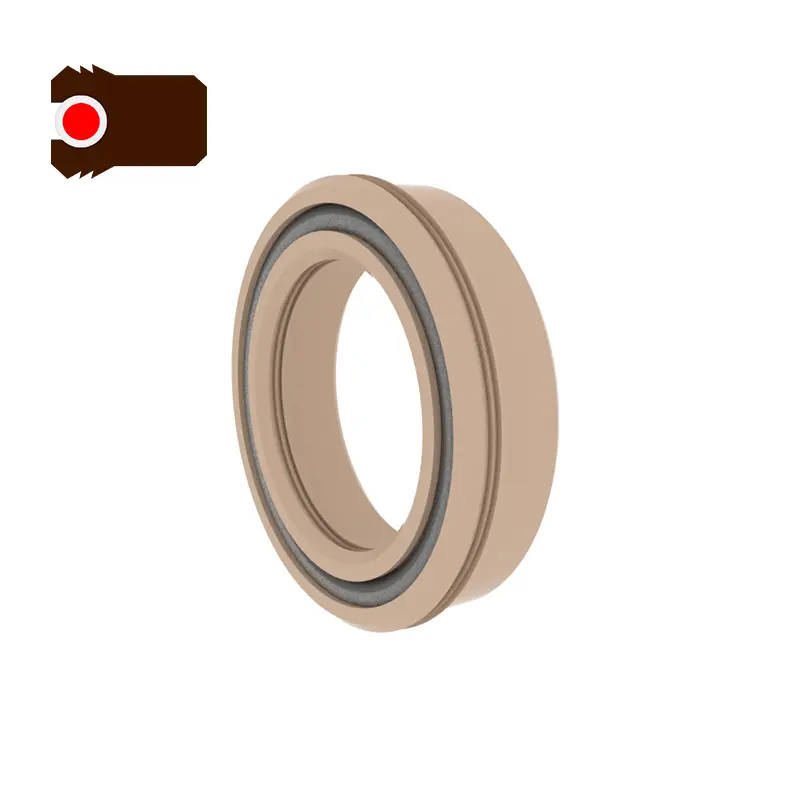

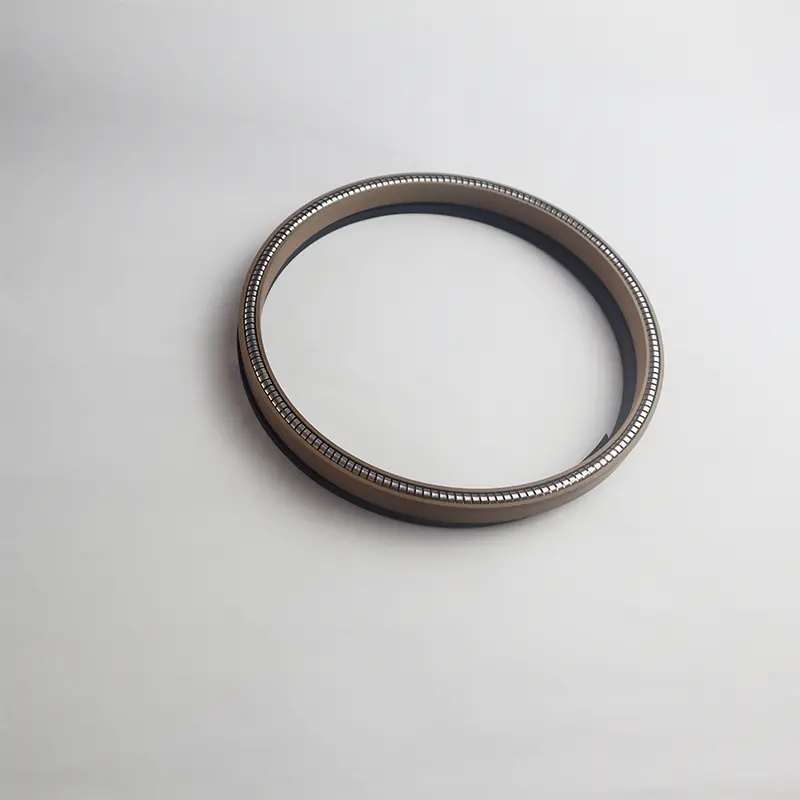

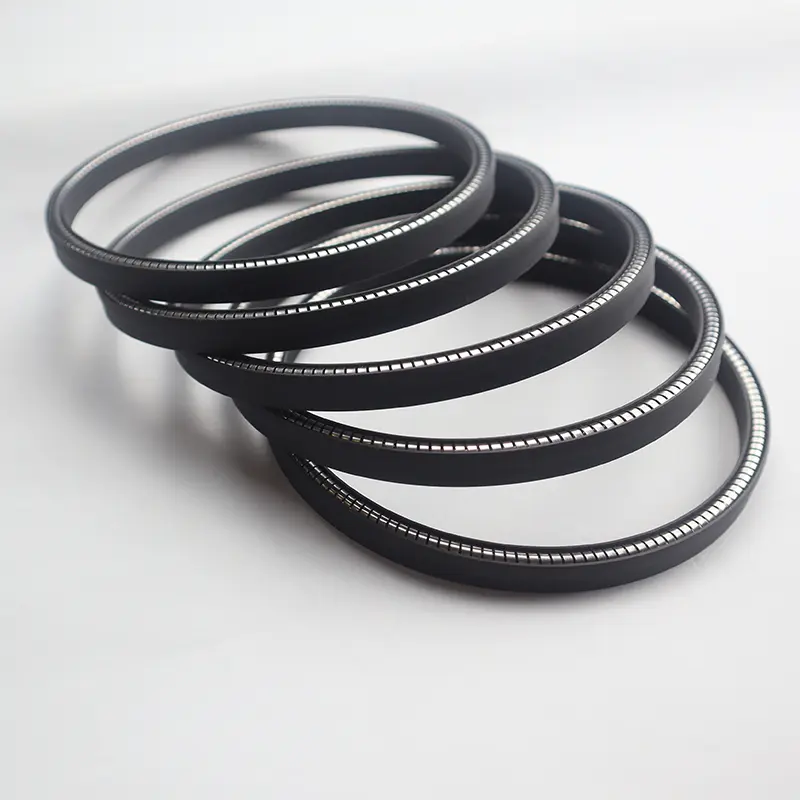

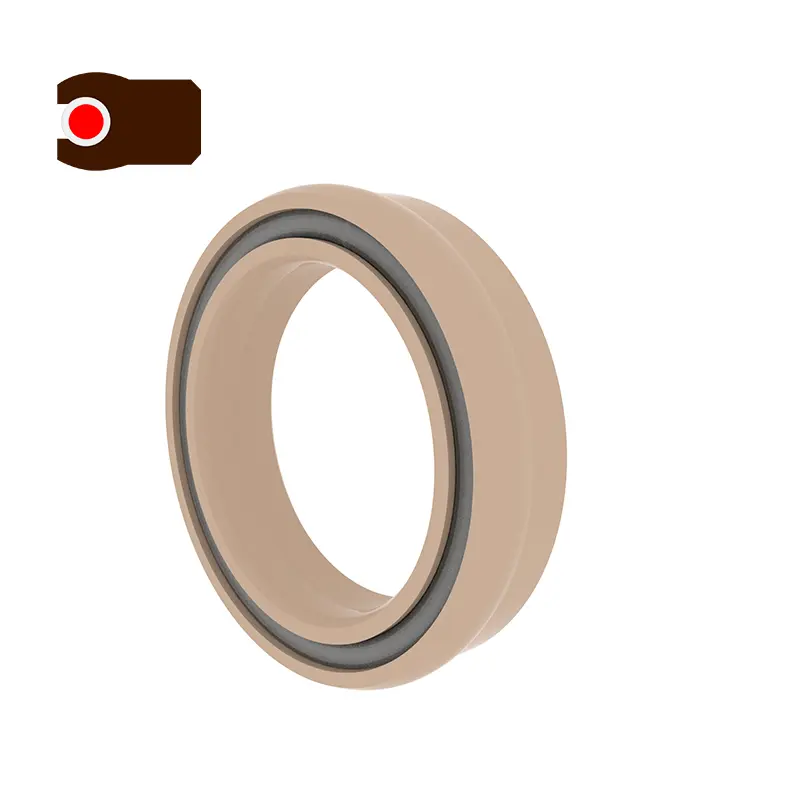

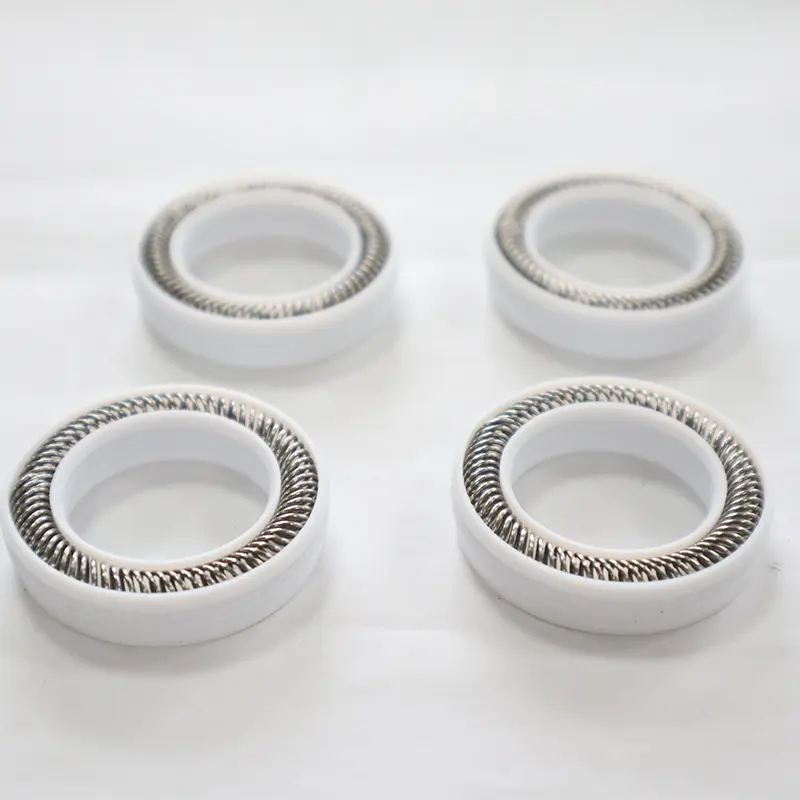

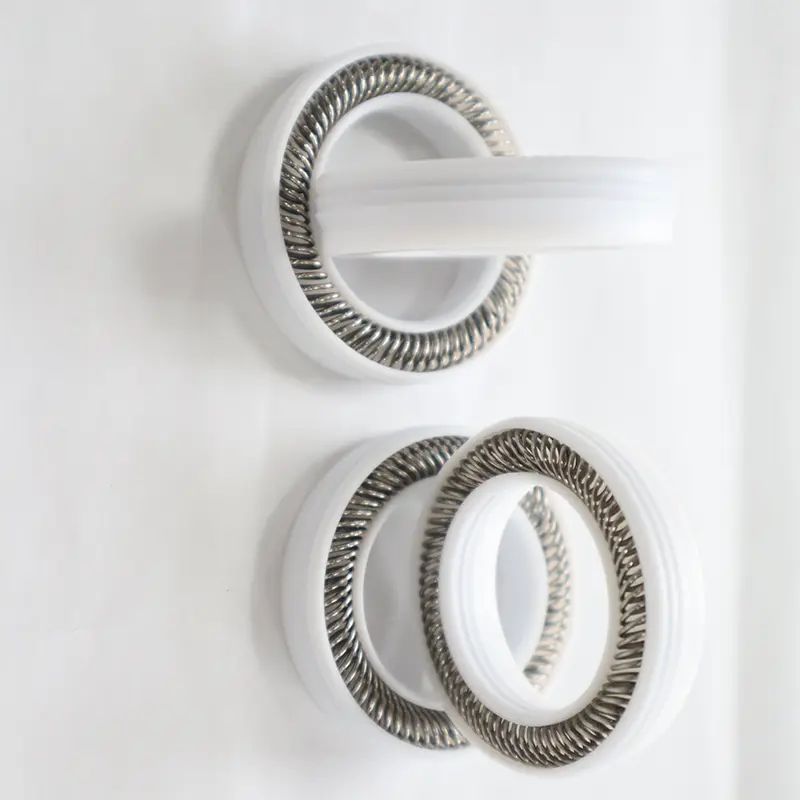

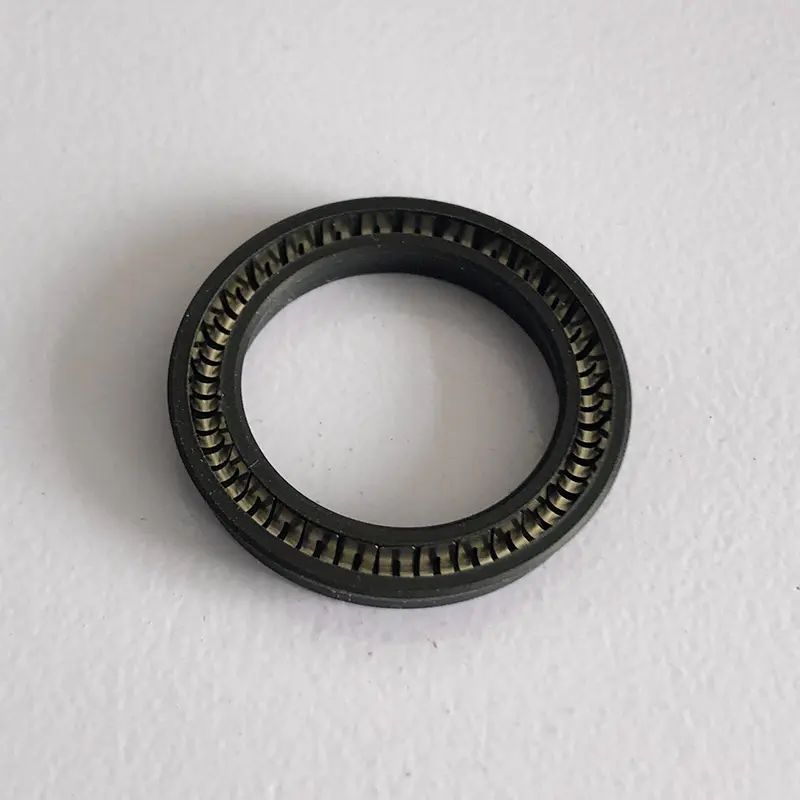

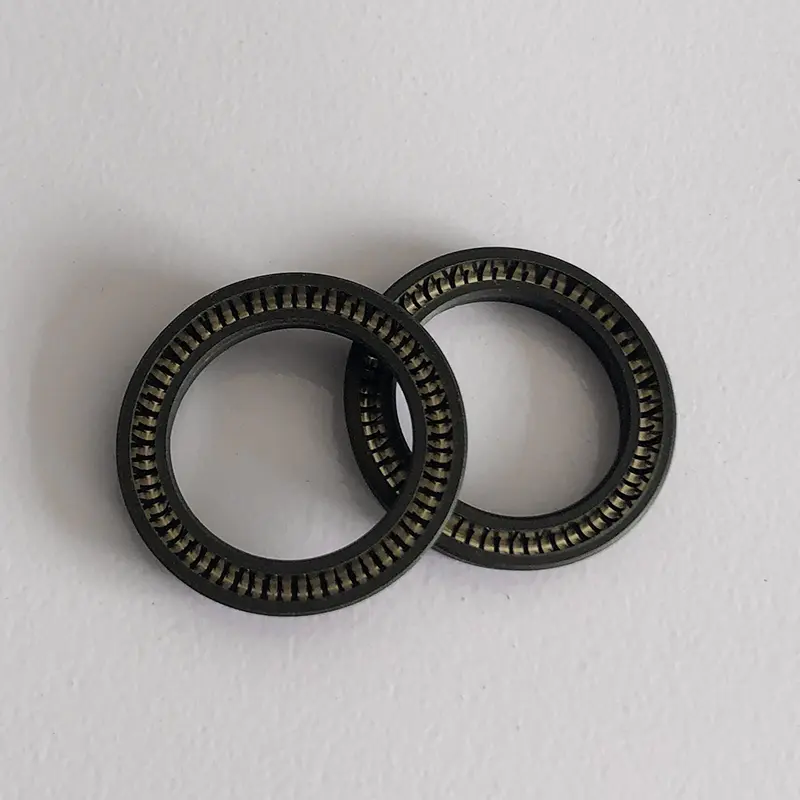

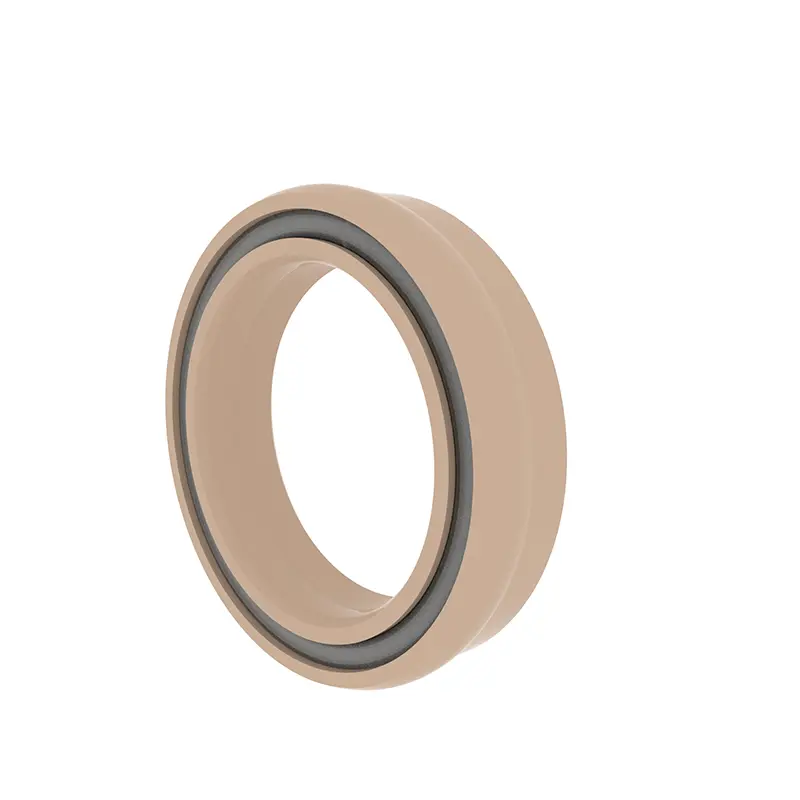

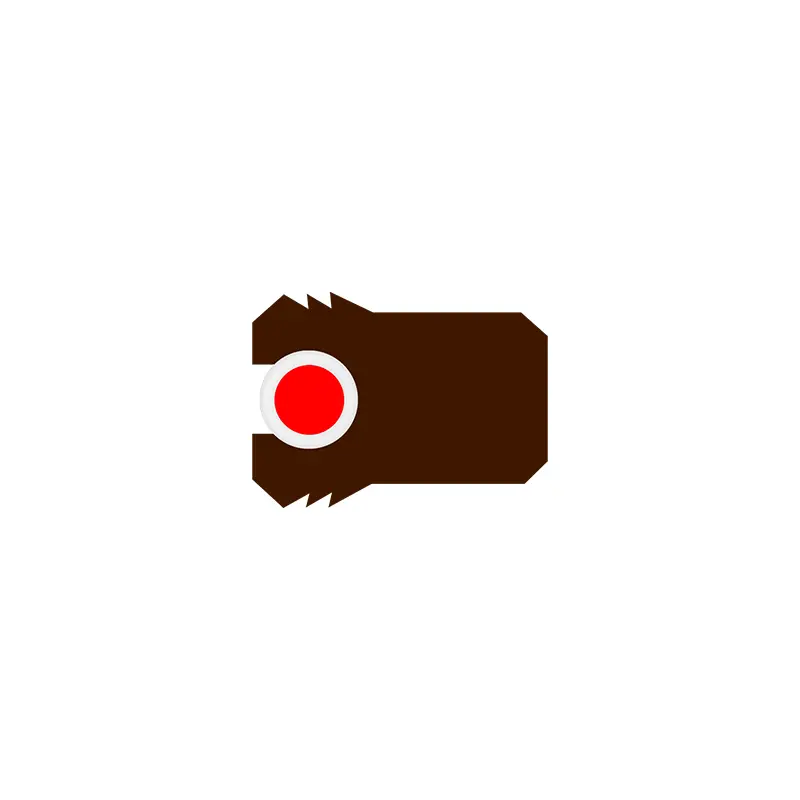

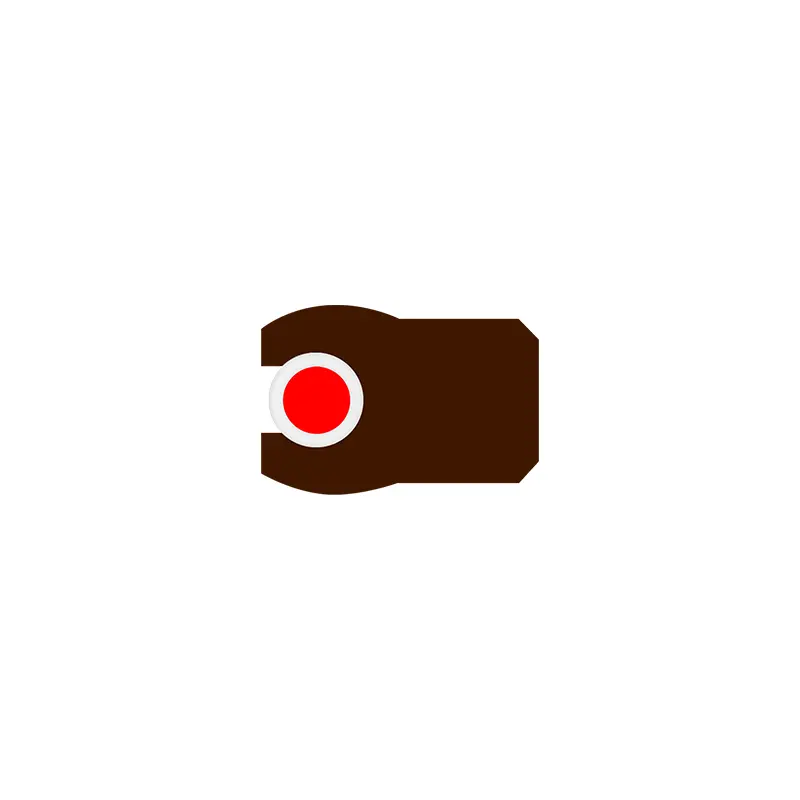

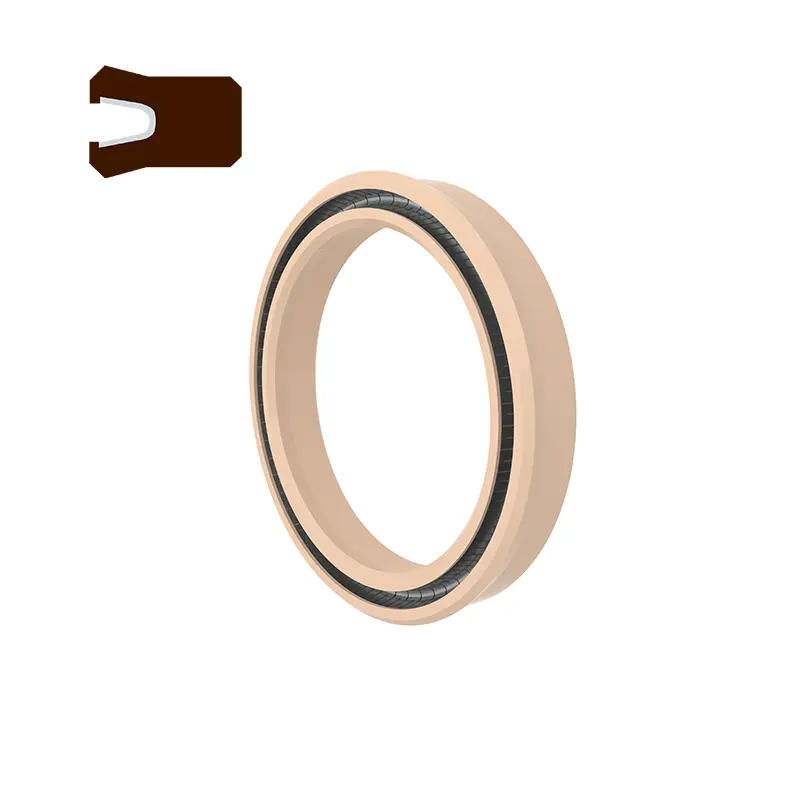

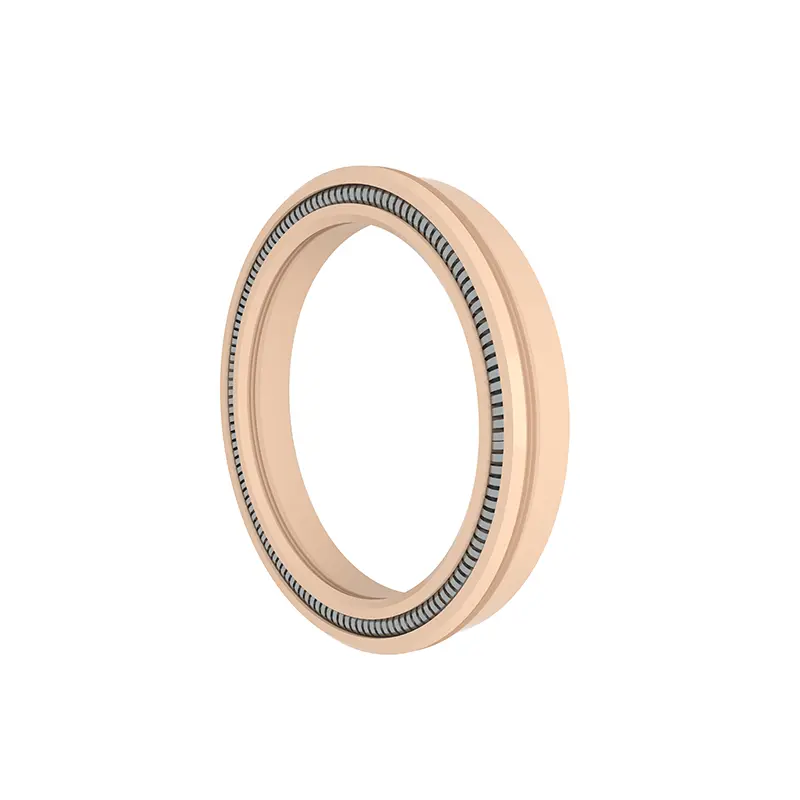

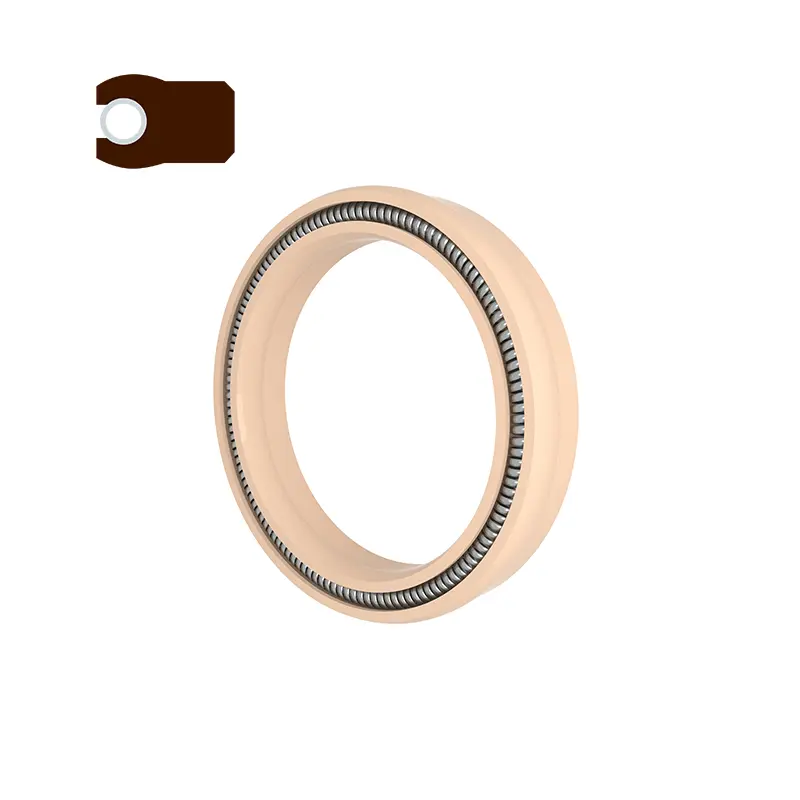

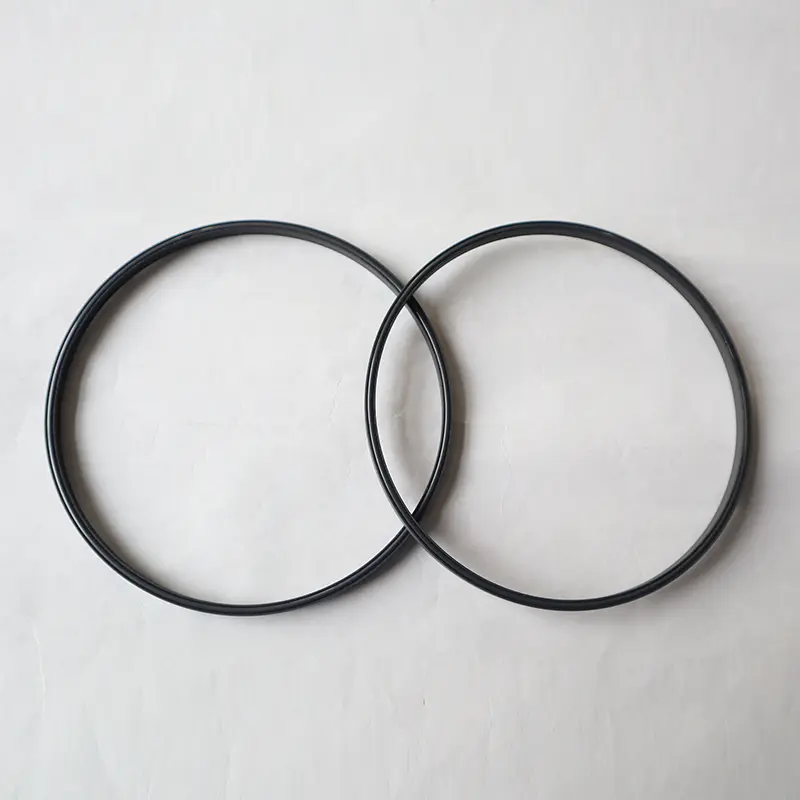

Unser FS Universal Federn Energy Seal ist ein Hochleistungsuniverseller Feder-mitstrebendes Siegel für Wellenloch mit symmetrischer Struktur und universellem Schaftloch, das für eine Vielzahl von industriellen Szenarien geeignet ist. Diese Produktreihe ist in einen Typ, B -Typ, BO -Typ, C -Typ, D -Typ und DO -Typ unterteilt. Unter ihnen nehmen Bo-Typ und DO-Typ hochfunktionale Kunststoff- und OR-Ring-Kombination, die eine hervorragende Medienbeständigkeit aufweist. C-Typ-, D-Typ- und DO-Typ Übernehmen Sie eine zahnige Lippenstruktur, um die Dichtungsfähigkeit weiter zu verbessern, insbesondere für Hochdruckarbeitsbedingungen mit Druck von mehr als 40 MPa.
FS Universal Federn mit Energieversorgungsdichtung unterstützt eine Vielzahl von Dichtungsringmaterialien (wie PTFE, UPE, PK usw.) und Edelstahlfedern (o optional) und können bei verschiedenen Medien und Arbeitsbedingungen eine hervorragende Leistung erbringen. Das universelle Design des Wellenlochs vereinfacht den Auswahl- und Installationsprozess und wird häufig in Hochdruckhydrauliksystemen, pneumatischen Geräten und speziellen Medienversiegelungen in den Feldern chemischer, Erdöls, Energie usw. verwendet.
Produktfunktionen und Anwendungen:
Anwendbare Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig erscheinen)
| Druck MPA | Geschwindigkeit m/s | Temperatur ℃ | Medium | |
| <40, anwendbare Rillenbreite l > 40mpa, bitte bewerben Sie die Rillenbreite L1 | <10 | Weil/zu -35 ~+250 | Andere -200 ~+250 | Alle Flüssigkeiten, Chemikalien, Gase |
Materialauswahl
1. Bo, do Elastomer: Beschichtet O-Ring.
2. Ringmaterial Dichtungsring: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 usw.

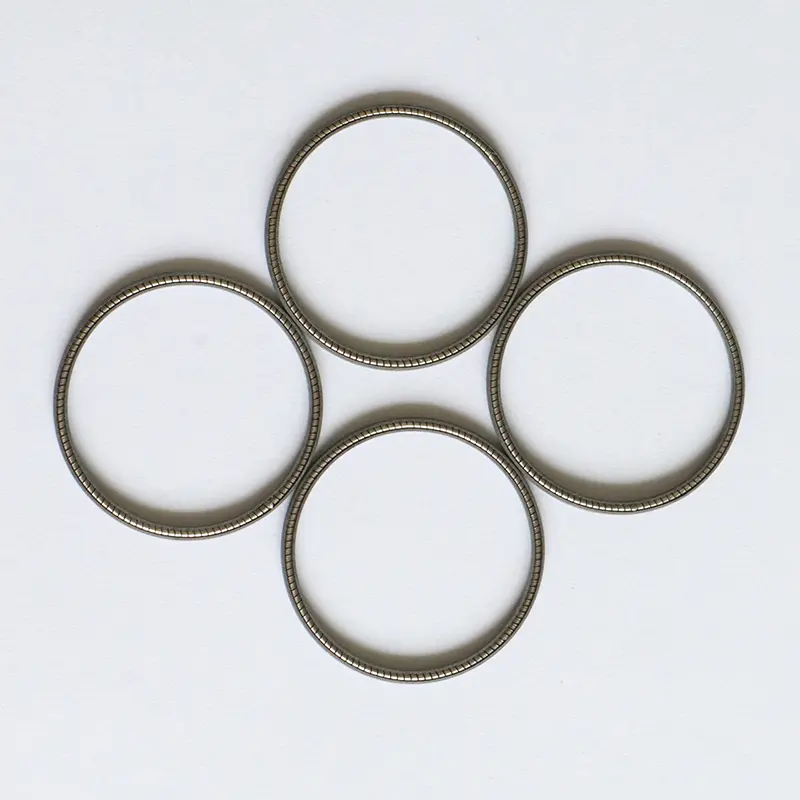

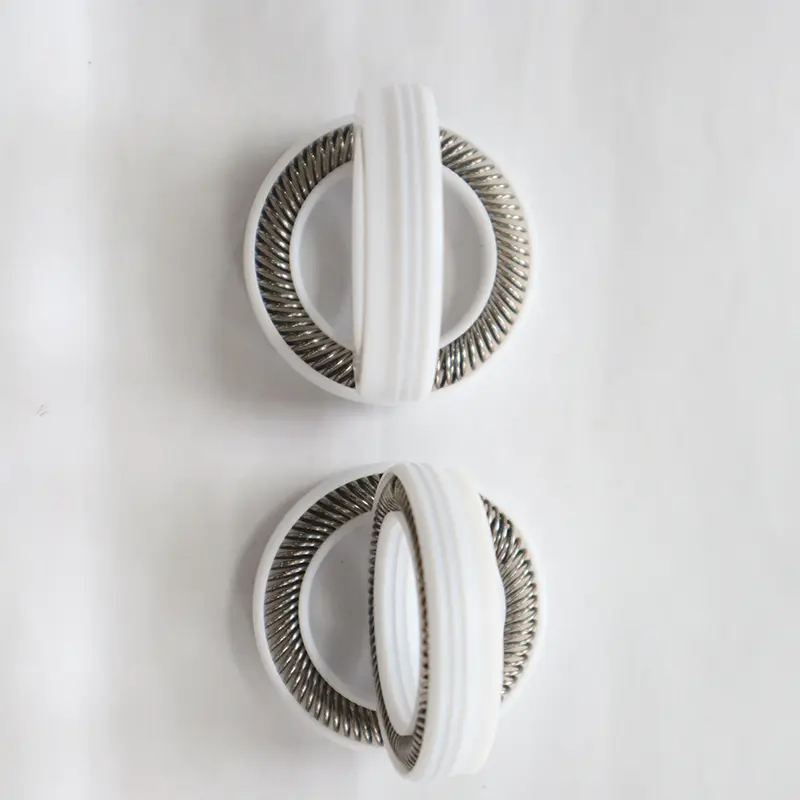

3. Edelstahlfedern können O-förmige Federn und V-förmige Federn auswählen.
Bestellbeispiel
Fs-a-40*46*4,7-ptfe4 d*d*l a-Typ Pfanne Dichtung, Dichtungsringmaterial ist ptfe4,
FS-BO-40*46*4,7-PTFE4, D*D*L BO-Typ Pan Dichtung, Dichtungsringmaterial ist ptfe4 mit O-Ring-Beschichtung
Spezifikationen (alle Größen innerhalb des Parameterbereichs sind verfügbar)

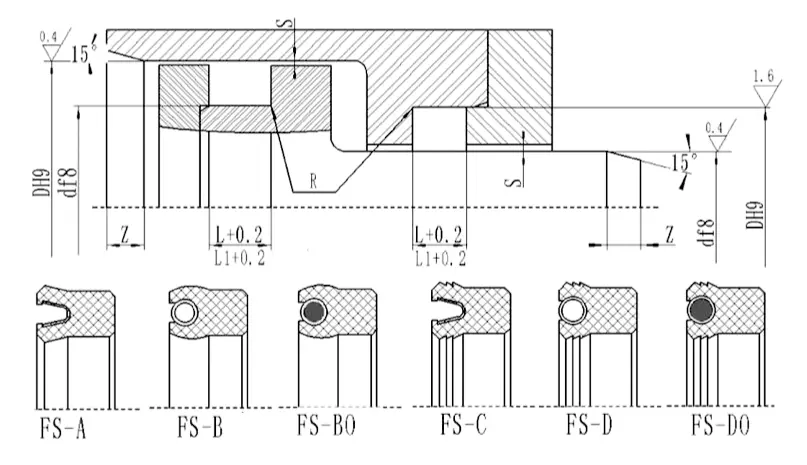

| d | D | L+0.2 | L1+0.2(Anwendbar für Druck> 40 mPa) | Radial Clearance Smax | Länge der Abschneidung Zmin | Rmax | |
| <20mpa | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Hinweis: Die erforderlichen Spezifikationen sind in dieser Tabelle nicht aufgeführt. Bitte kontaktieren Sie uns.
Wir können Produkte mit maximal 1600 mm liefern.
