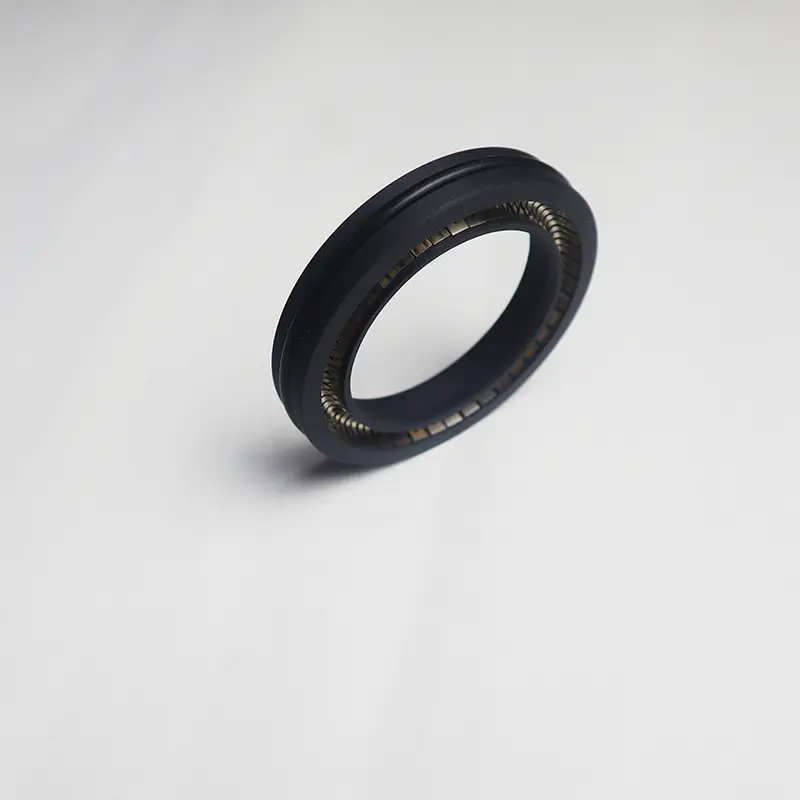

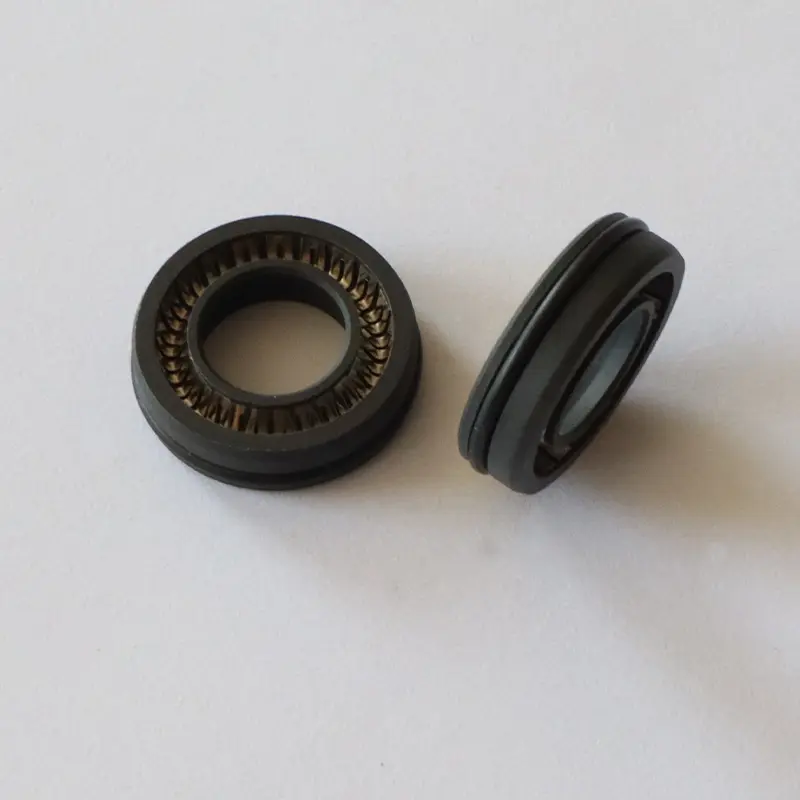

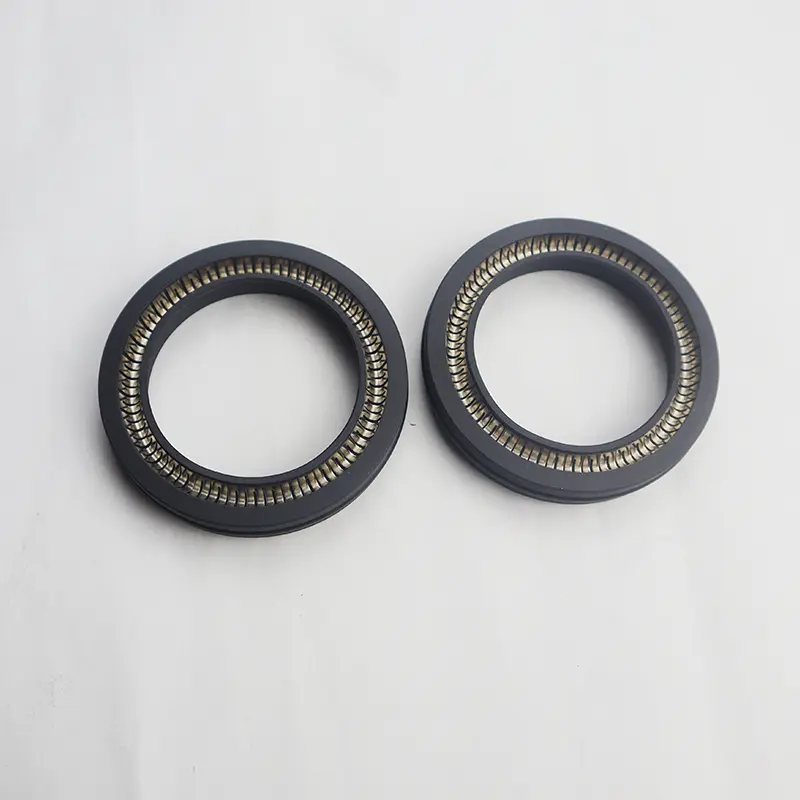

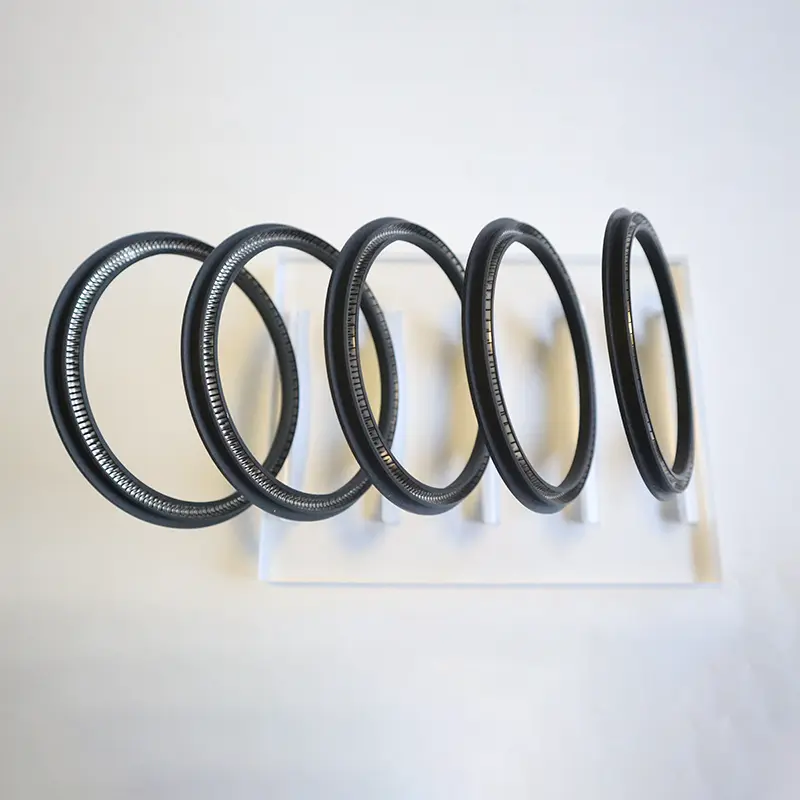

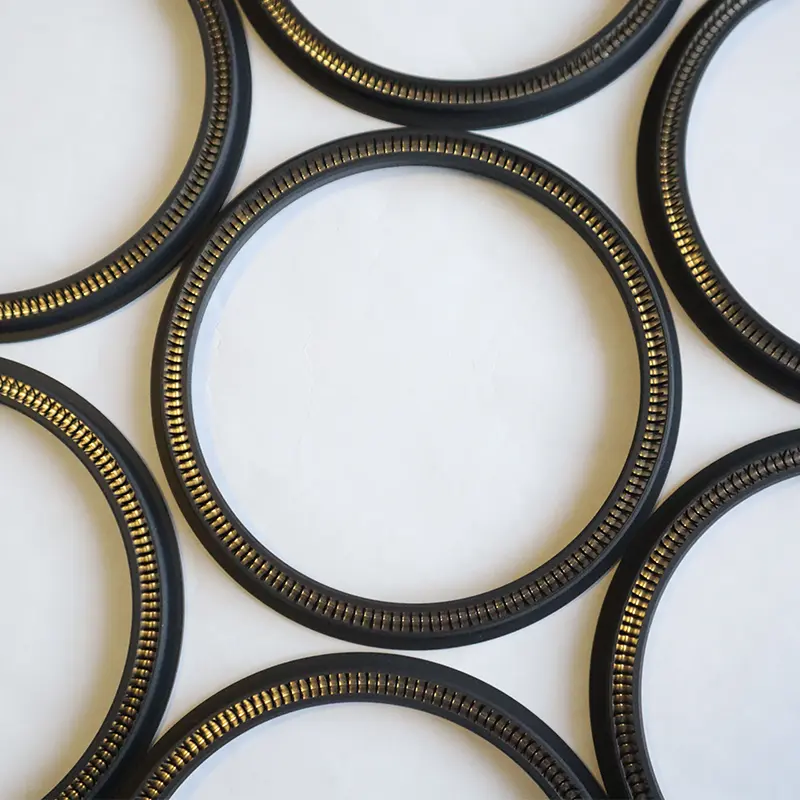

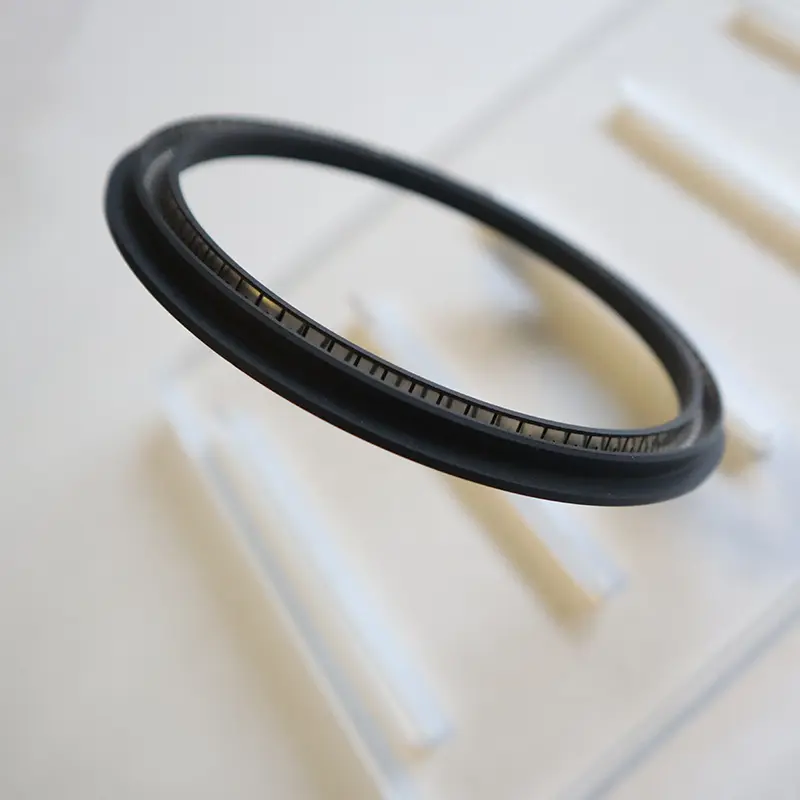

Die federgeregte Dichtung für rotierende Welle ist eine der von Ruichen Seehund entwickelten Dichtungen. Darüber hinaus haben wir viele andere Dichtungsarten und eine Vielzahl verschiedener Versiegelungsmaterialien. Insbesondere haben wir unser eigenes internes Modell, um sie zu benennen. Im Folgenden werden zwei Modelle vorgestellt, RC2055 und RC2056.

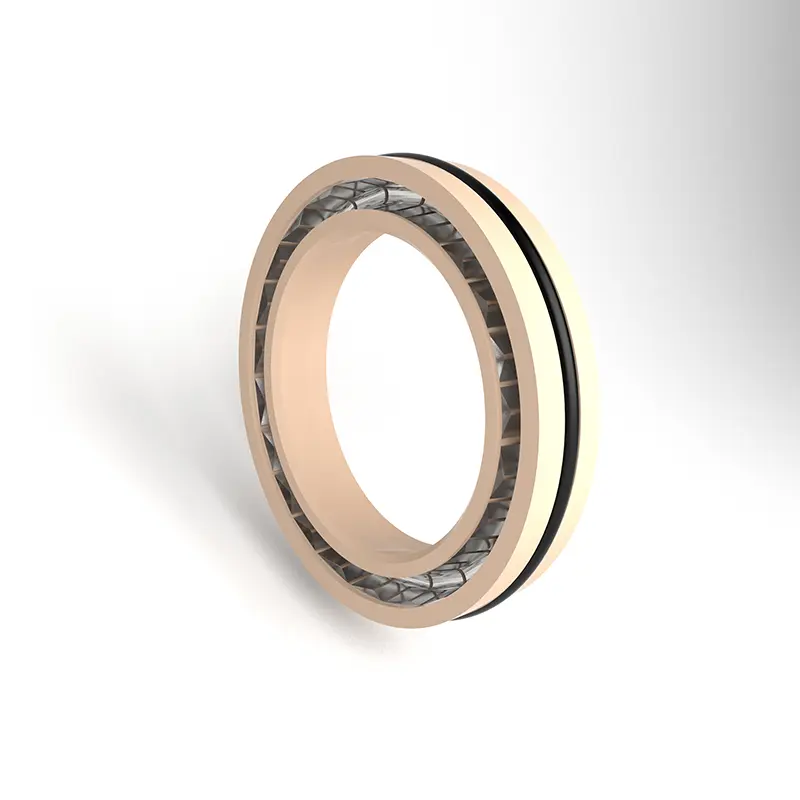

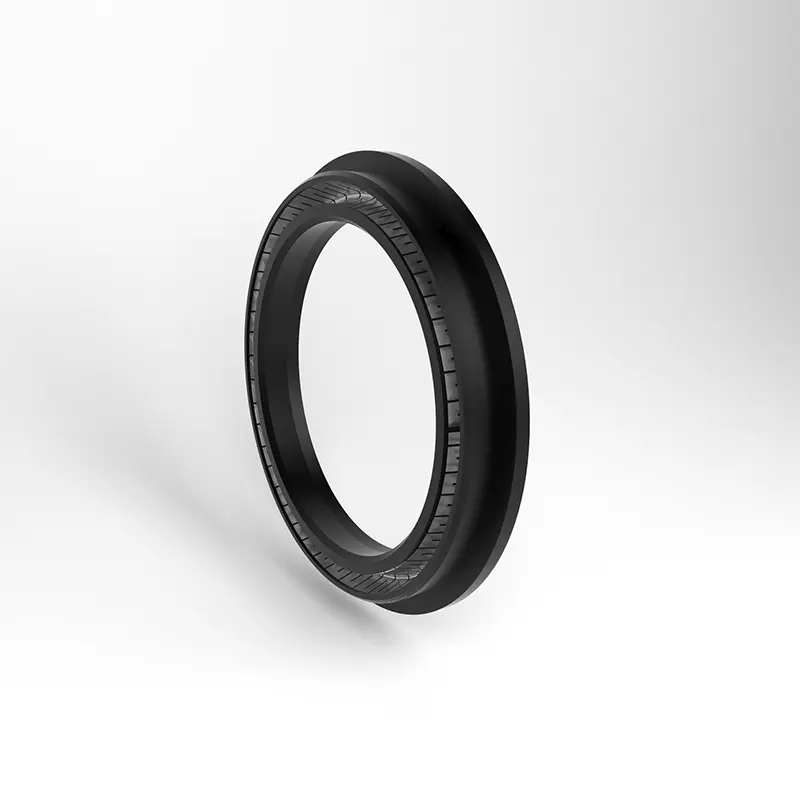

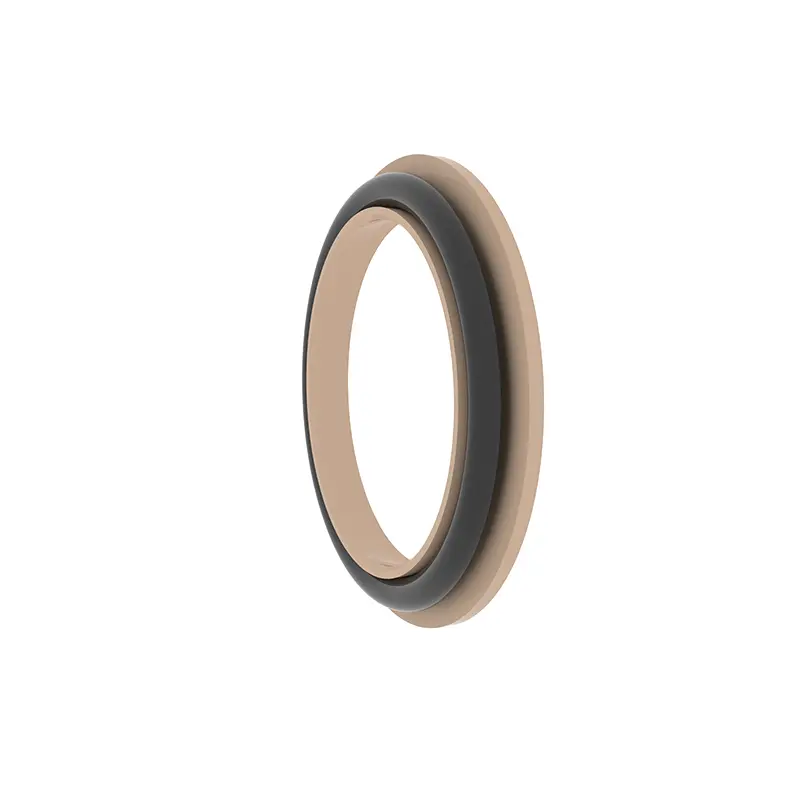

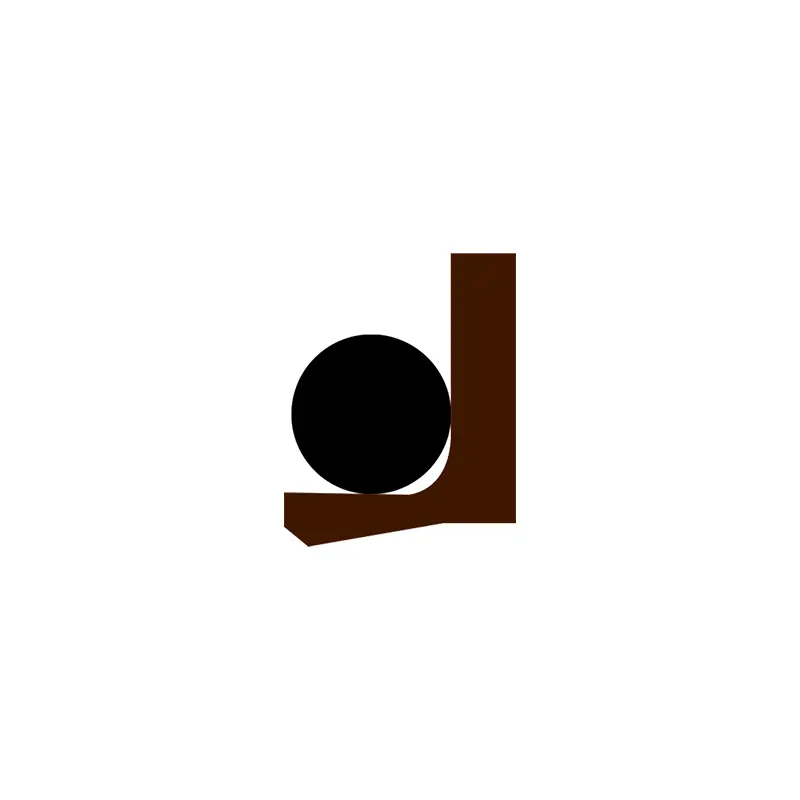

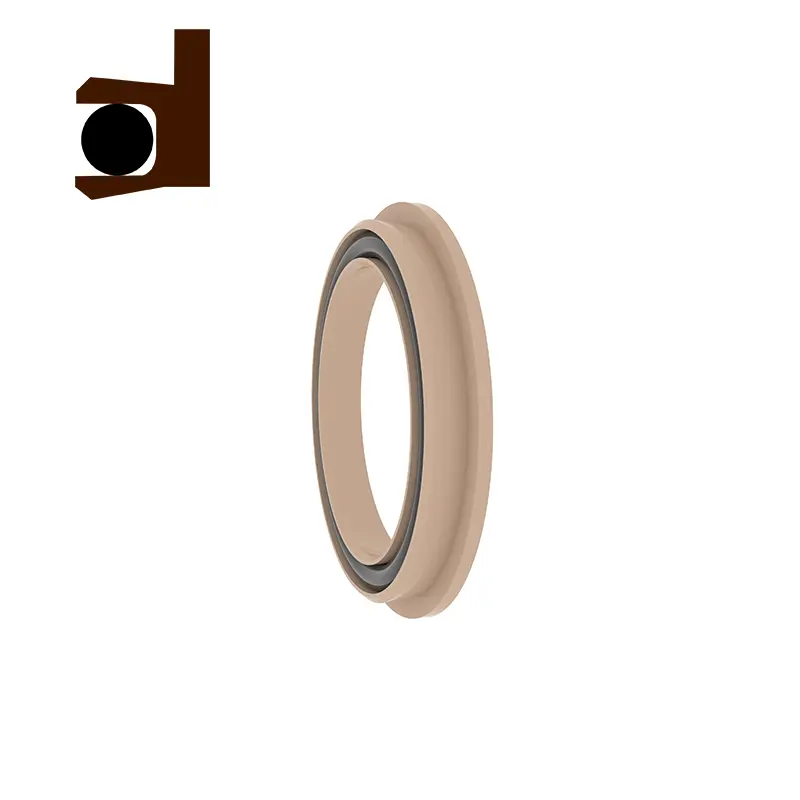

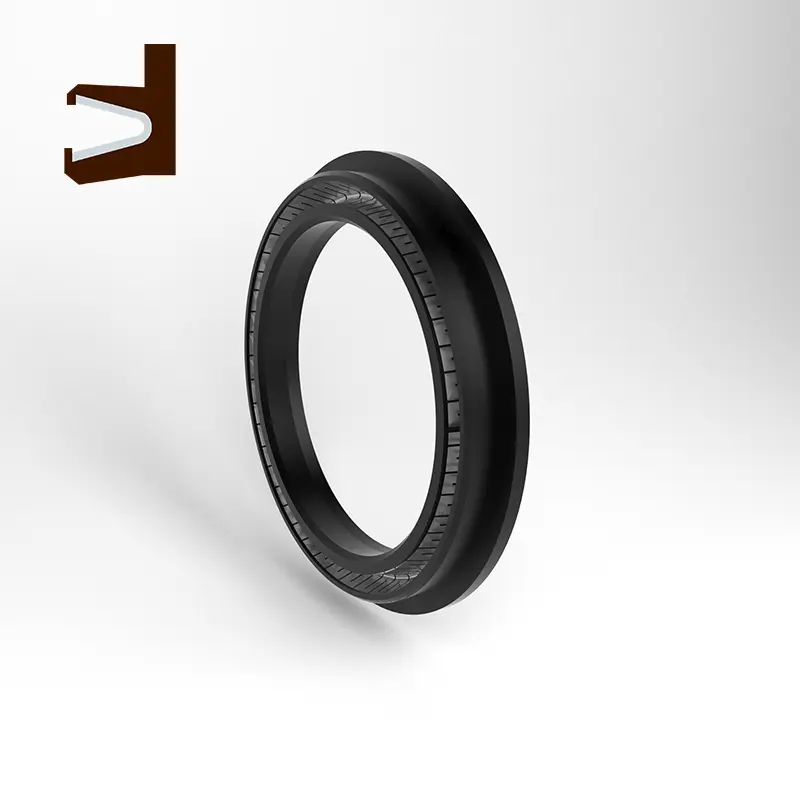

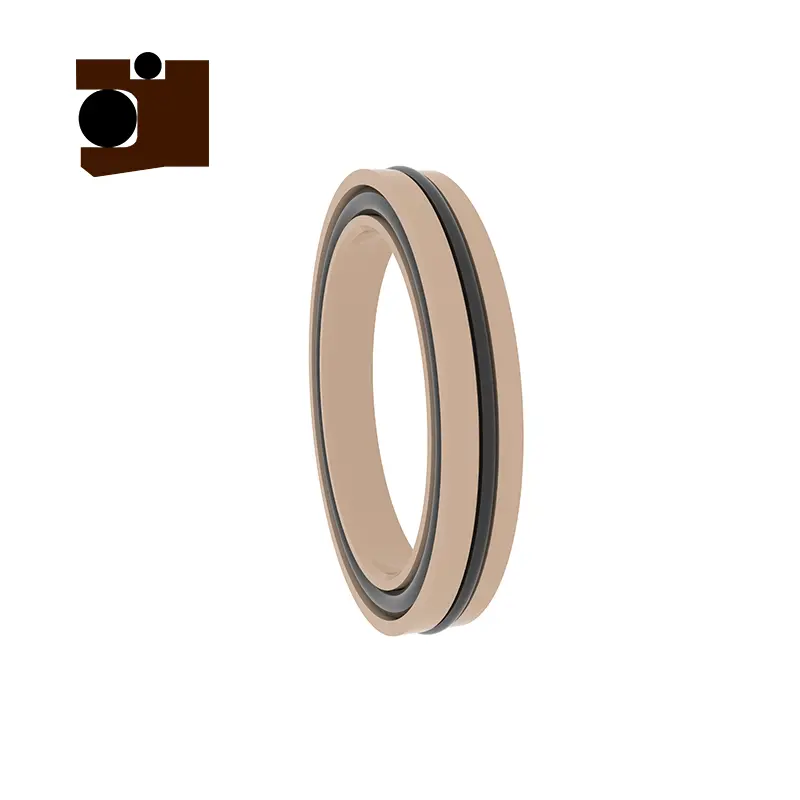

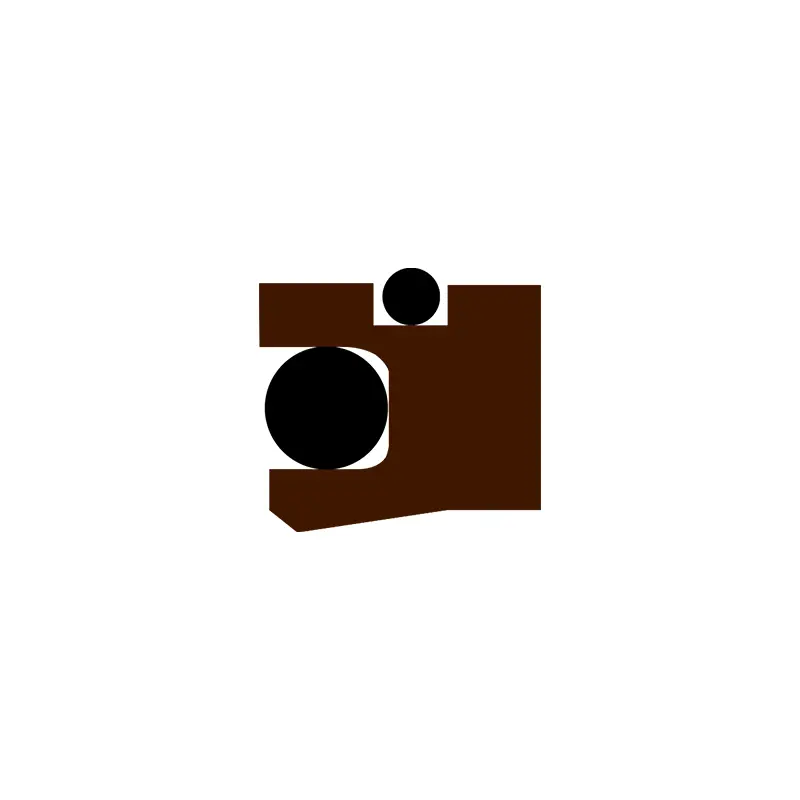

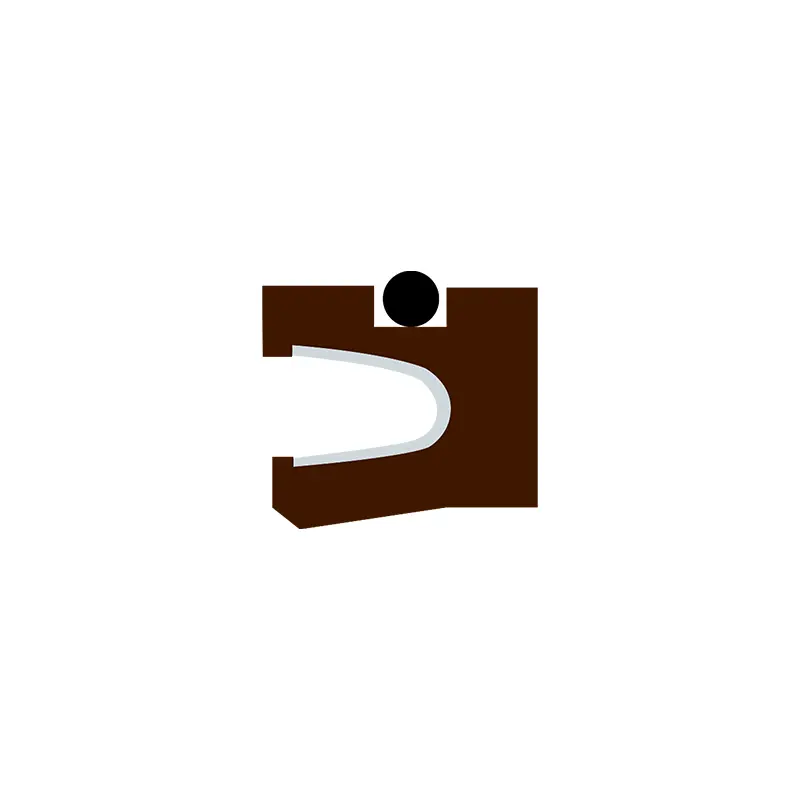

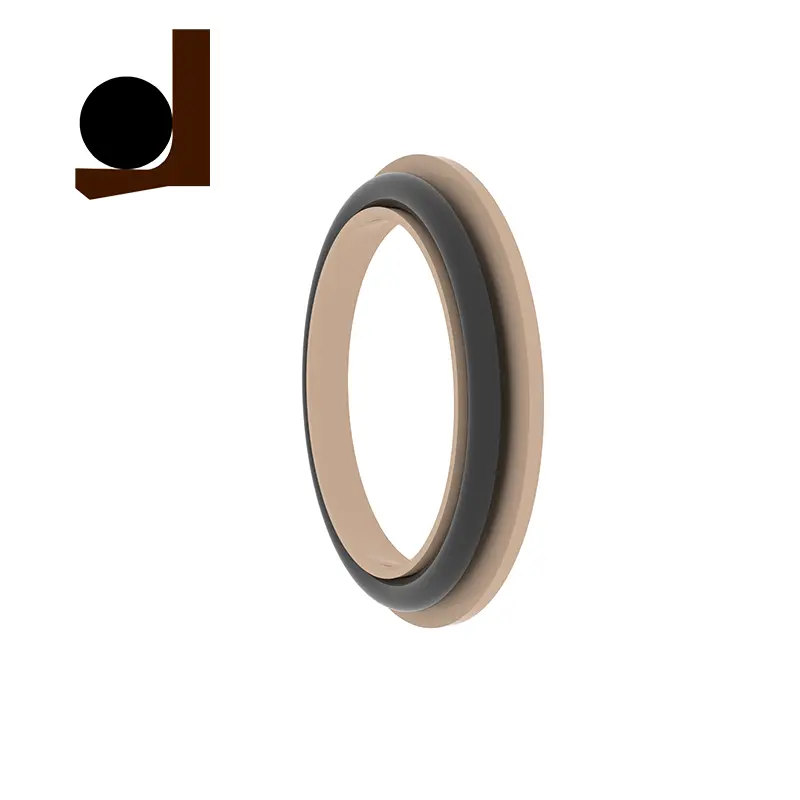

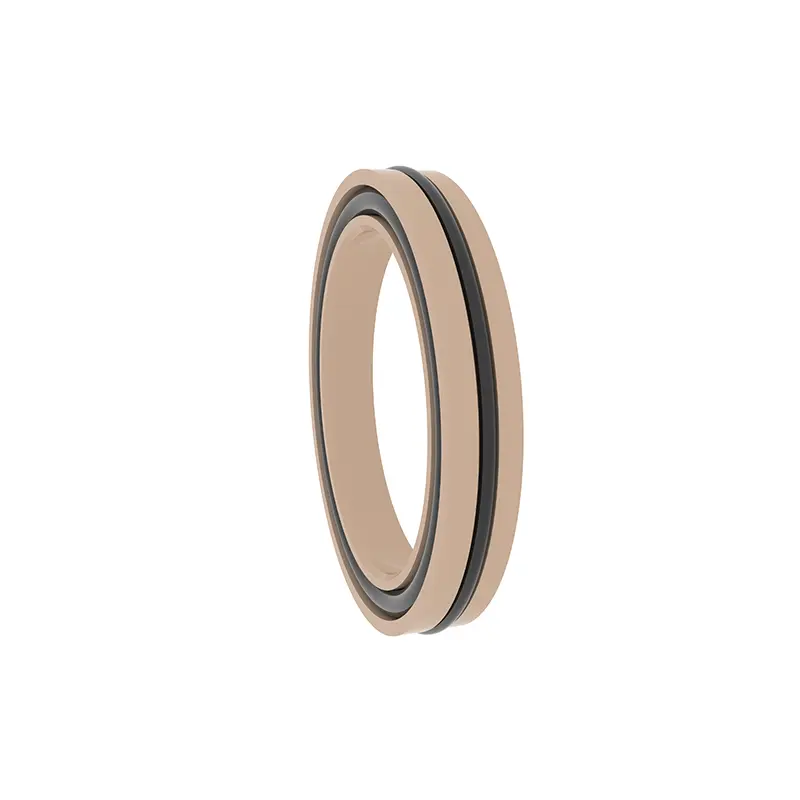

RC2055 und RC2056 sind Drehleisten, RC2055-B ist eine Drehzahndichtung, RC2056-B ist eine rotierende Y-förmige Kombination, und RC2055-C ist eine rotierende Y-förmige Kombinasdichtung. Verschiedene Modelle in denselben Serien haben die gleichen Rilleneigenschaften und sind austauschbar. Die gesamte Serie der federstrebenden Dichtung für rotierende Welle ist für den unidirektionalen Druck mit hoher Funktionsdichtungen geeignet, die auf rotierende Schächte aufgetragen werden. Unter ihnen bestehen RC2055 und RC2056 aus Edelstahlfedern und hochfunktionen Kunststoffen. Bei Verwendung von RC2055-B, RC2056-B und RC2055-C ist es erforderlich, das passende Elastomermaterial vernünftigerweise auszuwählen.
Produktfunktionen und Anwendungen:
Produktfunktionen:
Die Kombination aus rostfreier Stahlfeder und Kunststoff mit hoher Funktion hat eine ausgezeichnete Versiegelungsleistung und Haltbarkeit.
Das Groove -Design jeder Serie ist gleich, das austauschte und flexibel an verschiedene Arbeitsbedingungen angepasst werden kann.
Die in der Feder verbundenen Modelle für rotierende Welle sind zum Drehwellen-Einweg-Druckversiegelung geeignet, um den verschiedenen industriellen Bedürfnissen gerecht zu werden.
RC2055-B, RC2055-C und RC2056-B unterstützen die Auswahl der passenden Elastomermaterialien gemäß den Arbeitsbedingungen, um die Anpassungsfähigkeit zu verbessern.
Anwendungsszenarien:
Einweg-Druckdichtung rotierender Welle, geeignet für Industriegeräte, technische Maschinen, Hydrauliksysteme usw.
Hochfunktionsdichtungsanforderungen wie Petrochemikalien, Energieausrüstung, schwere Maschinen usw.
Technische Vorteile:
Edelstahlfedern bieten eine stabile Radialkraft, um einen langfristigen Versiegelungseffekt zu gewährleisten.
Die Kombination aus Kunststoff- und Elastomermaterialien mit hoher Funktion ist für Hochdruck- und Hochgeschwindigkeitsarbeitsbedingungen geeignet.
Das austauschbare Rillen -Design vereinfacht die Installation und Wartung und senkt die Nutzungskosten.
Nutzungsvorschläge:
Wählen Sie das entsprechende Versiegelmodell und das Elastomermaterial gemäß den spezifischen Arbeitsbedingungen aus.
Stellen Sie sicher, dass die Rille während der Installation sauber ist, um zu vermeiden, dass die Dichtung beschädigt wird.
RC2055
Anwendbare Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig erscheinen)
| Druck (MPA) | Temperatur (℃) | Geschwindigkeit (MS) | Medium | |||
| ≤35 | RC2055 | RC2055-B/c | RC2055 | RC2055-B | RC2055-C | Fast alle Flüssigkeits- und Gasmedien |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Materialauswahl
1. Die passenden O-Ringmaterialien können ausgewählt werden: Ro1 Nitril-Gummi (NBR), RO2 Fluororubber (FKM) usw.
2. Ringmaterialien: Ptfe1, Ptfe2, Ptfe3, Ptfe4, UPE, PK1, PK2 usw.

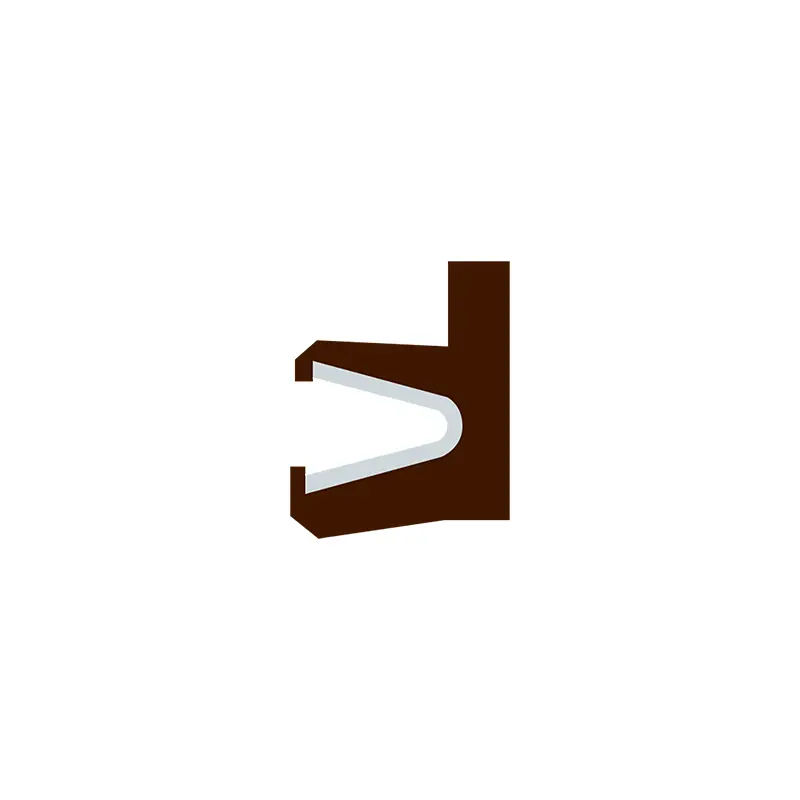

3. Edelstahlfeder: V-förmige Feder.
Bestellbeispiel
RC2055- 40-PTFE4+V-Wellendurchmesser 40, Dichtungsringmaterial ist ptfe4, Edelstahlfeder ist V-förmige Feder
RC2055-B-40-PTFE4+R02-Wellendurchmesser beträgt 40, Dichtungsringmaterial ist ptfe4, passende O-Ring ist Fluororubber
RC2055-C-40-PTFE4+R02-Wellendurchmesser beträgt 40, Dichtungsringmaterial ist ptfe4, passende O-Ring ist Fluororubber

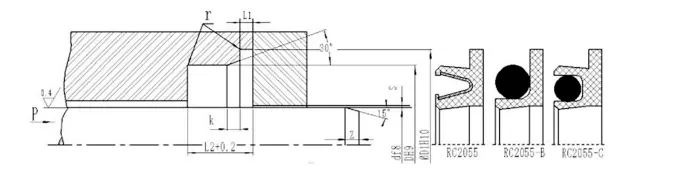

Spezifikationsparameter Tabelle (alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar)
| Stabdurchmesserbereich d f8 | Rillendurchmesser DH9 | Rillendurchmesser D1H10 | Kantentiefe L1 | Rillenbreite L | Einimfache k | Radiale Freigabe S Max | Länge der Abschneidung | R max | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8l | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1,8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2,8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Hinweis: Es wird empfohlen, dass die Oberflächenhärte der rotierenden Welle HRC ≥ 58 sein sollte.

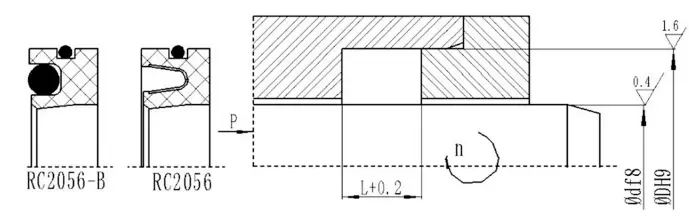

RC2056
Anwendbare Arbeitsbedingungen (Grenzwerte sollten nicht gleichzeitig erscheinen)
| Druck (MPA) | Temperatur (℃) | Geschwindigkeit (MS) | Medium | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Fast alle Flüssigkeits- und Gasmedien |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Materialauswahl
1. Die passenden O-Ringmaterialien können ausgewählt werden: Ro1 Nitril-Gummi (NBR), RO2 Fluororubber (FKM) usw.
2. Ringmaterialien: Ptfe1, Ptfe2, Ptfe3, Ptfe4, UPE, PK1, PK2 usw.
3. Edelstahlfeder: V-förmige Feder.
Bestellbeispiel
RC2056-40*62*8-PTFE4+V D*D*L, das Dichtungsringmaterial ist ptfe4 und die Edelstahlfeder ist eine V-förmige Feder
RC2056-B-40*62*8-PTFE4+R02 D*D*L, das Dichtungsringmaterial ist ptfe4 und der passende O-Ring ist Fluororubber
