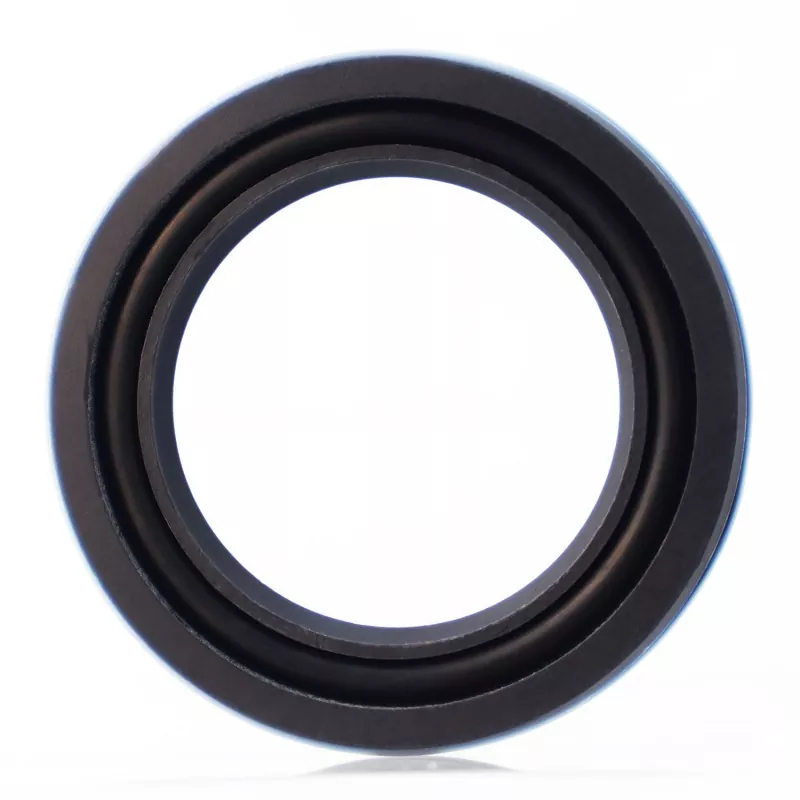

Federvorgespannte Dichtungen für Drehwellen sind leistungsstarke, unidirektionale Druckdichtungen, die in Drehwellenanwendungen eingesetzt werden. Die Rotationsdichtung RC2055 besteht aus einer Edelstahlfeder und Hochleistungskunststoff. Bei der Verwendung von RC2055-B und RC2055-C muss das geeignete Elastomermaterial sorgfältig ausgewählt werden.
Anwendbare Betriebsbedingungen (Extremwerte sollten nicht gleichzeitig auftreten)
|
Druck/MPa |
Temperatur / °C |
Geschwindigkeit / m/s |
Medium |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Fast alle flüssigen und gasförmigen Medien |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Materialauswahl
1. Zu den verfügbaren O-Ring-Materialien gehören: R01 Nitrilkautschuk (NBR), R02 Fluorkautschuk (FKM) usw.
2. Dichtungsringmaterialien: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 usw.
3. Edelstahlfeder: V-förmige Feder.
Kontrolle des Produktionsprozesses
Die moderne Produktionsbasis von RuiChen ist mit hochpräzisen Spritzgussmaschinen, automatischen Vakuumvulkanisiermaschinen und CNC-Präzisionsbearbeitungsgeräten ausgestattet. Während des Produktionsprozesses nutzen wir SPC-Methoden (Statistical Process Control), um wichtige Prozessparameter wie Temperatur, Druck und Zeit in Echtzeit zu überwachen und sicherzustellen, dass jedes geformte Produkt eine hohe Konsistenz und Stabilität aufweist.
Für kritische Produkte implementieren wir ein 100-prozentiges Inspektionssystem anstelle von Stichproben, um sicherzustellen, dass jedes an unsere Kunden gelieferte Siegel qualifiziert ist.
Bestellbeispiel
RC2055-40-PTFE4+V: Wellendurchmesser 40, Dichtringmaterial PTFE4, Edelstahlfeder ist V-förmig.
RC2055-B-40-PTFE4+R02: Wellendurchmesser 40, Dichtringmaterial PTFE4, passender O-Ring ist Fluorkautschuk.
RC2055-C-40-PTFE4+R02: Wellendurchmesser 40, Dichtringmaterial PTFE4, passender O-Ring ist Fluorkautschuk.
Spezifikationstabelle (Alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar)
|
Stangendurchmesserbereich d f8 |
Nutdurchmesser DH9 |
Nutdurchmesser D1H10 |
Kantentiefe L1 |
Nutbreite L |
Fase k importieren |
Radialspiel Smax |
Fasenlänge |
r max |
|
|
10MPA |
20MPA |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Hinweis: Es wird empfohlen, dass die Oberflächenhärte der rotierenden Welle HRC ≥ 58 beträgt.
Tabelle mit Spezifikationen und Abmessungen (Diese Tabelle gilt für RC2055-B und RC2055-C, die die gleichen Spezifikationen haben)
|
Modell |
d |
D |
D1 |
L |
L1 |
|
Modell |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Modell |
d |
D |
D1 |
L |
L1 |
|
Modell |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Hinweis: Sollten die erforderlichen Spezifikationen in dieser Tabelle nicht aufgeführt sein, wenden Sie sich bitte an unser Unternehmen. Wir können Produkte mit einer Größe von bis zu 1600 mm liefern.
